环网交换机配置

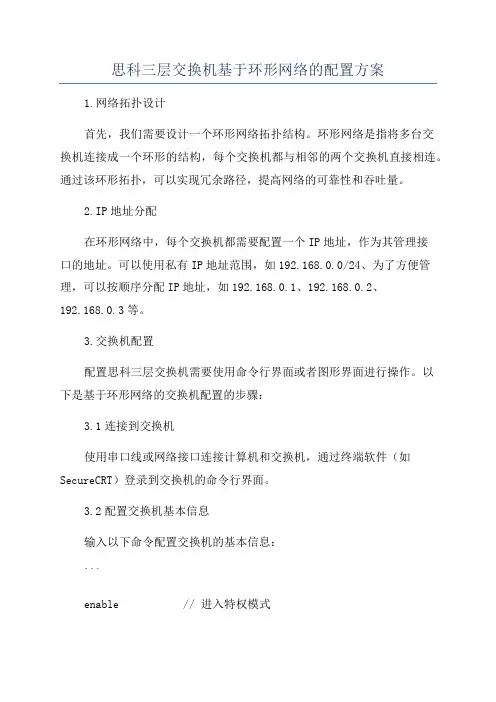

思科三层交换机基于环形网络的配置方案
思科三层交换机基于环形网络的配置方案1.网络拓扑设计首先，我们需要设计一个环形网络拓扑结构。
环形网络是指将多台交换机连接成一个环形的结构，每个交换机都与相邻的两个交换机直接相连。
通过该环形拓扑，可以实现冗余路径，提高网络的可靠性和吞吐量。
2.IP地址分配在环形网络中，每个交换机都需要配置一个IP地址，作为其管理接口的地址。
可以使用私有IP地址范围，如192.168.0.0/24、为了方便管理，可以按顺序分配IP地址，如192.168.0.1、192.168.0.2、192.168.0.3等。
3.交换机配置配置思科三层交换机需要使用命令行界面或者图形界面进行操作。
以下是基于环形网络的交换机配置的步骤：3.1连接到交换机使用串口线或网络接口连接计算机和交换机，通过终端软件（如SecureCRT）登录到交换机的命令行界面。
3.2配置交换机基本信息输入以下命令配置交换机的基本信息：```enable // 进入特权模式configure terminal // 进入全局配置模式hostname switch1 // 配置交换机的主机名exit // 退出全局配置模式```3.3配置管理接口输入以下命令配置交换机的管理接口：```interface vlan1 // 进入VLAN1接口配置模式ip address 192.168.0.1 255.255.255.0 // 配置IP地址和子网掩码no shutdown // 开启接口exit // 退出VLAN1接口配置模式```3.4配置交换机皮膜输入以下命令配置交换机皮膜：```interface fastethernet0/1 // 进入具体接口配置模式switchport mode trunk // 配置接口为trunk模式exit // 退出接口配置模式将上述命令复制粘贴并逐个修改交换机接口的号码，以配置其他交换机的皮膜。
3.5配置交换机路由协议输入以下命令配置交换机的路由协议：```enable // 进入特权模式configure terminal // 进入全局配置模式ip routing // 开启IP路由功能exit // 退出全局配置模式```3.6配置交换机路由输入以下命令配置交换机的路由：```interface vlan1 // 进入VLAN1接口配置模式ip address 192.168.0.1 255.255.255.0 // 配置IP地址和子网掩码no shutdown // 开启接口exit // 退出VLAN1接口配置模式将上述命令复制粘贴并逐个修改交换机接口的IP地址和子网掩码，以配置其他交换机的路由。

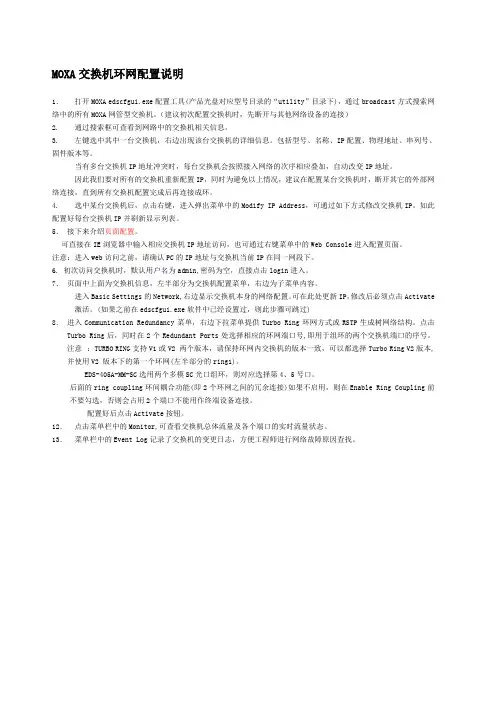

MOXA交换机环网配置图解说明 这个作为参考
MOXA交换机环网配置说明1．打开MOXA edscfgui.exe配置工具(产品光盘对应型号目录的“utility”目录下)，通过broadcast方式搜索网络中的所有MOXA网管型交换机。
（建议初次配置交换机时，先断开与其他网络设备的连接）2. 通过搜索框可查看到网路中的交换机相关信息。
3. 左键选中其中一台交换机，右边出现该台交换机的详细信息。
包括型号、名称、IP配置、物理地址、串列号、固件版本等。
当有多台交换机IP地址冲突时，每台交换机会按照接入网络的次序相应叠加，自动改变IP地址。
因此我们要对所有的交换机重新配置IP，同时为避免以上情况，建议在配置某台交换机时，断开其它的外部网络连接，直到所有交换机配置完成后再连接成环。
4. 选中某台交换机后，点击右键，进入弹出菜单中的Modify IP Address，可通过如下方式修改交换机IP。
如此配置好每台交换机IP并刷新显示列表。
5．接下来介绍页面配置。
可直接在IE浏览器中输入相应交换机IP地址访问，也可通过右键菜单中的Web Console进入配置页面。
注意：进入web访问之前，请确认PC的IP地址与交换机当前IP在同一网段下。
6. 初次访问交换机时，默认用户名为admin,密码为空，直接点击login进入。
7．页面中上面为交换机信息，左半部分为交换机配置菜单，右边为子菜单内容。
进入Basic Settings的Network,右边显示交换机本身的网络配置。
可在此处更新IP，修改后必须点击Activate 激活。
(如果之前在edscfgui.exe软件中已经设置过，则此步骤可跳过)8．进入Communication Redundancy菜单，右边下拉菜单提供Turbo Ring环网方式或RSTP生成树网络结构。
点击Turbo Ring后，同时在2个Redundant Ports处选择相应的环网端口号,即用于组环的两个交换机端口的序号。
注意：TURBO RING支持V1或V2 两个版本，请保持环网内交换机的版本一致，可以都选择Turbo Ring V2版本,并使用V2 版本下的第一个环网(左半部分的ring1)。
赫斯曼MS系列交换机环网配置步骤
赫斯曼MS系列交换机环网配置步骤1.准备工作赫斯曼MS系列（PowerMice）交换机多作为环网交换机使用（当然也可以用于设备层交换机使用），在MS交换机之间多采用光纤组成冗余环，向下采用星形连接，可通过IE进行维护和设置，前提是该交换机拥有1个网管IP（该交换机的IP和子网掩码应与其所在子网的其他设备相协调），可用很多现成的软件为其分配IP，如BOOTP、HiDiscovery2.0等。
HiDiscovery2.0是专门针对赫斯曼交换机的软件，它可以扫描到所在网段上所有的赫斯曼交换机，在赫斯曼MS系列交换机随机光盘中可找到HiDiscovery2.0安装包。
使用IE前需要安装Java，交换机的随机光盘中也有准备，安装很容易。
安装Java后最好上网将Java的版本升到最新，这样可避免许多Bug。
注意：交换机在配电前一定要注意检查交换机固定卡轨是否已经可靠接地！因为据厂家信息——若不接地，当该交换机底座上的电压超过地电位达2.0伏特以上时，极有可能影响交换机的正常工作！注意：最好不要动交换机核心模块下方的DIP开关，尽量使用软设置来组态交换机！2.MS系列交换机一般性设置MS系列交换机的一般性设置与RS20系列相同，可参照《赫斯曼RS20卡轨安装型交换机设定步骤》一文进行，此处不作过多阐述。
登录后的界面如下：3.环网端口的设置Port1和Port2在用于环网时的设置如下图所示，方法为在系统树内点击“Port Configuration”,画面显示各端口的组态如下：将Port1和Port2的Automatic Configuration一栏的复选框勾掉，检查无误后点击画面下方的“Set”键进行确认。
在确认过程中，该交换机会有短暂的离线时间（约10秒），也可能造成IE连接错误，但不妨事，待画面稳定后，按“Reload”键读出交换机的实际组态，如果是你想要的结果即可，如果不对则需继续设置。
注意：该操作最好在生产设备不工作时完成，否则将会使该交换机所连接的以太网设备离线约10秒钟，造成网络中断！一台交换机只能存在于一个环网中。

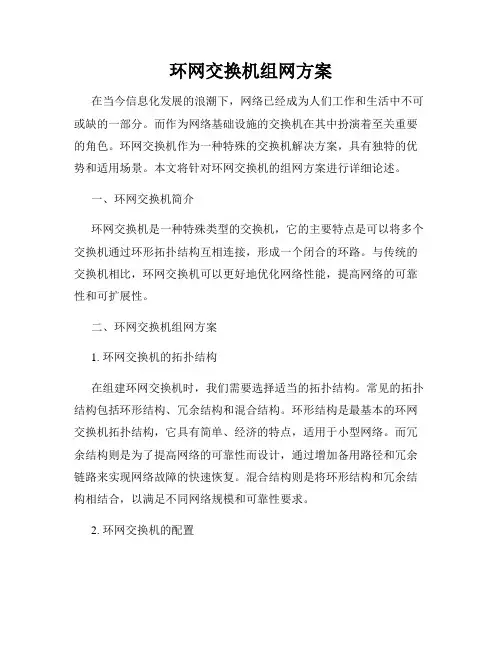

环网交换机组网方案
环网交换机组网方案在当今信息化发展的浪潮下，网络已经成为人们工作和生活中不可或缺的一部分。
而作为网络基础设施的交换机在其中扮演着至关重要的角色。
环网交换机作为一种特殊的交换机解决方案，具有独特的优势和适用场景。
本文将针对环网交换机的组网方案进行详细论述。
一、环网交换机简介环网交换机是一种特殊类型的交换机，它的主要特点是可以将多个交换机通过环形拓扑结构互相连接，形成一个闭合的环路。
与传统的交换机相比，环网交换机可以更好地优化网络性能，提高网络的可靠性和可扩展性。
二、环网交换机组网方案1. 环网交换机的拓扑结构在组建环网交换机时，我们需要选择适当的拓扑结构。
常见的拓扑结构包括环形结构、冗余结构和混合结构。
环形结构是最基本的环网交换机拓扑结构，它具有简单、经济的特点，适用于小型网络。
而冗余结构则是为了提高网络的可靠性而设计，通过增加备用路径和冗余链路来实现网络故障的快速恢复。
混合结构则是将环形结构和冗余结构相结合，以满足不同网络规模和可靠性要求。
2. 环网交换机的配置在环网交换机组网时，我们需要对环网交换机进行相应的配置。
首先，我们需要设置交换机的管理IP地址，以便进行管理和监控。
其次，对于每个交换机的端口，我们需要进行VLAN的划分和配置，以实现虚拟局域网的隔离和管理。
此外，还可以对环网交换机进行QoS （Quality of Service）配置，以优化网络性能，保障重要业务的传输质量。
3. 环网交换机的链路保护为了提高环网交换机网络的可靠性，我们需要设置链路保护机制。
环网交换机通常支持的链路保护方式包括STP（Spanning Tree Protocol）、RSTP（Rapid Spanning Tree Protocol）和MSTP（Multiple Spanning Tree Protocol）等。
通过设置链路保护，可以在链路故障发生时自动切换到备用链路，以实现网络的快速恢复。
4. 环网交换机的管理和监控对于环网交换机网络的管理和监控，可以借助SNMP（Simple Network Management Protocol）等协议进行实现。
交换机环网搭建实例
交换机环网一、实验器材：1、PLC--CS1D-CPU42SCS1W-EIP21CS1W-DA041CS1W-OC211CS1W-PRM21 +PRT1-COM+GT1-OD162、开关电源：S8VS-030243、交换机：L106-F2G （SFP 多模2个—MLC2）L110-F2G （SFP 多模2个—MLC2）RJ45网线3根多模光纤2对（LC接口）二、应用准备：交换机默认IP：192.168.2.200子网掩码：255.255.255.0本地PC初设IP：192.168.2.100交换机登录相关信息：LoginUsername: adminPassword: westermo三、知识概要：1、Westermo 交换机分非网管型、网管型（2层、3层）两种；2、网管型相关通信协议FRNT（Fast Recovery Network Topology），自愈时间20ms/200台；正确设置FP(发起点)，可正常通信。
注：即使网一与网二处于同一网段，但网一仍很难与网二通信，此时需借用RSTP 协议(自愈时间降至秒级)。
注：以上三种网络拓扑结构针对2层网管型，且均支持VLAN划分，但VLAN划分后的各个网段之间无法通信（需借助第三方设备或路由功能）。
VLAN划分可有效防止广播风暴。
四、操作步骤（环网通信应用）：1、当前连接L110-F2G，具体如下：2、进入登录页面，如下图所示：3、通过Status可查看相关交换机信息，如下图所示：4、如下图所示，FRNT没有Enable。
5、通过Configuration，可进行相关功能配置，如下图所示：6、通过Configuration，修改交换机IP地址，如下图所示：7、PING 测试设置情况：8、对VLAN的设置，可根据环网实际需要进行，如下图所示：9、对应端口的单独设置界面，如下图所示：注：配置环网的方式有如下几种：10、FRNT相关设置，如下图所示：11、同理，设置另一台交换机，如下图：环网方式一：12、两台交换机A、B 的IP及FRNT设置完毕，断电，按照下图拓扑连接线缆：13、上电，并分别登录2台交换机界面，进入Status→FRNT，进行查看，如下图所示：IP192.168.2.1状态指示灯：FRNT 常绿RSTP 绿闪（做环网时，该功能可关闭，下同）端口1&端口2闪烁（绿色）IP192.168.2.2状态指示灯：FRNT 绿闪RSTP 绿闪端口1 闪烁橙色端口3闪烁（绿色）当任意一个端口线缆拔掉时，两个交换机FRNT灯均闪烁红色，此时，IP192.168.2.2端口1（作为FP点即备用点）状态指示灯闪烁绿色。
4 口千兆环网工业交换机 用户手册说明书
4口千兆环网工业交换机用户手册版本：V2.01发布日期：10/2021大连德嘉工控设备有限公司目录1.产品概述 (3)2.产品特性 (3)3.产品外观 (4)4.安装指南 (5)5.网络拓扑结构 (5)近些年来，随着网络技术的飞速发展，以太网进入了工业自动化领域，形成了新型的工业以太网控制网络技术。
这是由于工业自动化系统向分布化、智能化控制方面发展，开放的、透明的通讯协议以及使用的简洁性已得到工控业界的广泛认可，致使越来越多的工控设备支持工业以太网通信。
以太网技术引入工业控制领域，其技术优势非常明显：（1）Ethernet是全开放网络，遵照网络协议不同厂商的设备可以很容易实现互联。
（2）以太网能实现工业控制网络与企业信息网络的无缝连接。
（3）软硬件成本低廉，以太网技术现已非常成熟，支持以太网的软硬件受到厂商的高度重视和广泛支持，有多种软件开发环境和硬件设备供用户选择。
（4）通信速率高，当前以太网的通信速率为10M、100M、1000M开始广泛应用4口千兆环网交换机具有4个1000M/100M/10M自适应以太网交换机接口，使用灵活方便，可组成总线型和星型以及冗余环网等各种较复杂的网络拓扑结构。
采用工业级标准设计，-10～+70℃宽温型工业级工作温度。
可广泛的用于PLC、HMI、DCS、工控机等各种基于工业以太网的工控设备，支持多种工业以太网协议，如PROFINET（IRT除外）、MODBUS TCP/IP、TCP/IP等。
整体设计采用“凹陷”网口设计，外观上和普通交换机大有差别，将网线水晶头能够有力的支撑保护住。
这样使用类似西门子网线金属头时，可将其前半部分掩盖住，不至于全都裸露在外面，可以能够有效地“拖住”网线，使网线水晶头也不会容易脱落，而且看起来还非常美观。
2产品特性●电源电压：标准工业24V直流电压供电。
●符合IEEE802.3x、10/100/1000Base-T、IEEE1000Base-X/IEEE100Base-FX工业以太网标准。
环网交换机配置
计算机开始搜索网络上的交换机,搜索完成后弹出如图3的窗口,双击IP Aｄress为“1９２.1６８.12７.2５３”的交换机，弹出如图4的窗口，单击IP Ａdｒesｓ前的复选框,将IＰ Adress改成“1９２.168.１27.２０”。点击“确定” ,弹出如图５的窗口,点击“是”，保存并重新搜索网络交换机。
图１5
图16
图１7
2.3 ＫＪ95系统的配置（如不带转换单元则不用进行该步骤）
使用装有“KＪ9５工业以太网系统”的计算机，双击计算机桌面上的“ＫＪ95运行”。点击“关于计算机”菜单中的“系统配置”，弹出图18，点击图上的“点击修改系统参数”上的图标,输入KJ９5的密码。
图１8
点击“工业以太网串口配置”按钮,弹出图１9,在“虚拟串口数”的下拉框中选择“6”,在序号3~６中分别选择COM口,注意:必须和前面转换单元中虚拟COM口一致。配置完成，点击关闭按钮,重新启动KJ95系统。
环网交换机配置
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
2.1设置交换机
双击计算机桌面上的“edscfgｕi”图标，进入软件设置交换机界面。单击菜单“List Sｅrver”，在点击“BｒoadcａstＳｅaｒch”，如图2。
切勿将未修改ＩＰ地址的网线一起插上!
图9
图10
②点击标签“Serial”后，双击“192.１68.1２7.２0３”行,弹出如图2５的对话框,将部分参数修改，修改结果与图11一致。单击“OK”完成。
图11
③点击标签“Oｐeｒatｉng Mode”，在“Modify”前的复选框打“√”，双击“TCP SerｖeｒMoｄe”，弹出图２6。在“Ｏｐｅrａｔing Moｄe”下拉框中选择“RｅalＣOMＭode”，将“ＴCＰAlivｅCheｃkＴｉmeｏut”改成“1”，修改结果与图12一致。单击“OＫ”完成。
交换机环网搭建实例
交换机环网一、实验器材：1、PLC--CS1D-CPU42SCS1W-EIP21CS1W-DA041CS1W-OC211CS1W-PRM21 +PRT1-COM+GT1-OD162、开关电源：S8VS-030243、交换机：L106-F2G （SFP 多模2个—MLC2）L110-F2G （SFP 多模2个—MLC2）RJ45网线3根多模光纤2对（LC接口）二、应用准备：交换机默认IP：192.168.2.200子网掩码：255.255.255.0本地PC初设IP：192.168.2.100交换机登录相关信息：LoginUsername: adminPassword: westermo三、知识概要：1、Westermo 交换机分非网管型、网管型（2层、3层）两种；2、网管型相关通信协议FRNT（Fast Recovery Network Topology），自愈时间20ms/200台；正确设置FP(发起点)，可正常通信。
注：即使网一与网二处于同一网段，但网一仍很难与网二通信，此时需借用RSTP 协议(自愈时间降至秒级)。
注：以上三种网络拓扑结构针对2层网管型，且均支持VLAN划分，但VLAN划分后的各个网段之间无法通信（需借助第三方设备或路由功能）。
VLAN划分可有效防止广播风暴。
四、操作步骤（环网通信应用）：1、当前连接L110-F2G，具体如下：2、进入登录页面，如下图所示：3、通过Status可查看相关交换机信息，如下图所示：4、如下图所示，FRNT没有Enable。
5、通过Configuration，可进行相关功能配置，如下图所示：6、通过Configuration，修改交换机IP地址，如下图所示：7、PING 测试设置情况：8、对VLAN的设置，可根据环网实际需要进行，如下图所示：9、对应端口的单独设置界面，如下图所示：注：配置环网的方式有如下几种：10、FRNT相关设置，如下图所示：11、同理，设置另一台交换机，如下图：环网方式一：12、两台交换机A、B 的IP及FRNT设置完毕，断电，按照下图拓扑连接线缆：13、上电，并分别登录2台交换机界面，进入Status→FRNT，进行查看，如下图所示：IP192.168.2.1状态指示灯：FRNT 常绿RSTP 绿闪（做环网时，该功能可关闭，下同）端口1&端口2闪烁（绿色）IP192.168.2.2状态指示灯：FRNT 绿闪RSTP 绿闪端口1 闪烁橙色端口3闪烁（绿色）当任意一个端口线缆拔掉时，两个交换机FRNT灯均闪烁红色，此时，IP192.168.2.2端口1（作为FP点即备用点）状态指示灯闪烁绿色。
东土环形交换机模块配置
东土环形交换机模块配置一、环网交换机登陆1、打开IE浏览器，在地址栏输入IP地址，东土环形交换机模块的出厂默认IP为192.168.0.2。
如果输入该IP不能进入"WEB管理界面"，则看该交换机模块是否已被更改IP（如果在公司更改过IP，会贴有标志，标明模块现在的IP地址）。
输入IP后，回车，在弹出的登录界面输入用户名“admin”和密码“123”。
进入“WEB管理界面”。
在管理界面右上角，可进行中英文切换。
二、环网交换机的IP配置1、进入“WEB管理界面”后，打开“设备基本配置”---“IP地址”，在此更改IP地址等。
三、环网交换机的DT-Ring配置1、在“设备高级配置”----“DT-Ring”下，在“DT-Ring列表”下，如果已有其它设置，先删除掉，然后点“增加”进入配置界面。
“域ID”为“1”，“域名称”为“gm_test”，“站类型”选择“从站”，“环端口1”选择“FE3”“环端口2”选择“FE4”，配置好后，点击“应用”。
四、环网交换机的vlan配置1、在“设备高级配置”----“VLAN配置”下，在“VLAN配置”下，如果已有其它设置，先删除掉，但default保留，然后点“增加”进入配置界面。
2、将与ARM相接的环网交换机的FE1口添加到VLAN上“VLAN ID”为“151”，“VLAN 名称”为“vlan151”，“VLAN 成员”选择：“FE1”选择“Untagged”，“FE2”选择“------”，“FE3”选择“tagged”，“FE4”选择“tagged”，配置好后，点击“应用”。
3、完成所有配置后，点击“保存所有配置”保存修改。
4、保存成功后，点击“设备管理”----“重启”重启后，检查配置是否成功，装置运行是否正常。
工业环网交换机配置
工业环网交换机配置
标题：如何配置工业环网交换机，让网络连接更稳定？
工业环网交换机是工业网络中非常重要的设备之一。
正确地配置工业环网交换机可以确保网络连接的稳定性和可靠性。
本文将介绍一些配置技巧，帮助您提升工业网络的性能和安全性。
首先，在配置工业环网交换机之前，我们需要了解一些基本的概念。
比如，QoS（Quality of Service）是一种网络流量管理机制，用于为重要的数据流提供更高的优先级，确保它们能够得到及时的传输。
通过正确配置QoS，我们可以在网络拥塞的情况下保证关键数据的传输质量。
其次，为了保证网络的安全性，我们可以配置工业环网交换机的VLAN（Virtual Local Area Network）。
VLAN可以将不同的网络设备划分到不同的虚拟网络中，从而实现隔离和控制网络访问的权限。
通过合理划分VLAN，我们可以降低网络攻击的风险，并提高网络的安全性。
此外，为了防止网络中的广播风暴和数据包的冲突，我们可以配置STP（Spanning Tree Protocol）。
STP可以帮助我们建立一个无环的网络拓扑结构，避免数据包在网络中不断循环传输，从而提高网络的稳定性和可扩展性。
通过合理配置工业环网交换机，我们可以提升工业网络的性能和安全性。
在配置过程中，我们需要注意QoS、VLAN和STP等关键配置项。
合理的配置将确保网络的稳定性，并使其能够适应工业环境的复杂条件。
希望本文的介绍对您理解工业环网交换机的配置有所帮助。
MOXA交换机环网配置图解说明EDS-408A-MM-SC
打开MOXA交换机光盘中自带的edscfgui.exe配置工具(EDS-408A/utility/edscfgui.exe 目录)
点击List Server -> Broadcast Search，软件自动开始搜索当前网络内联网的交换机
选中当前交换机，点击右键菜单中的Modify IP Address一项，弹出交换机IP修改对话框。
在IP Address一项前面打勾，并将交换机IP修改成需要的值。
确定后弹出警告对话框，选择yes即可。
依次将环网内的所有交换机IP设置在同一网段，如192.168.0.xxx
修改本地电脑的IP地址，使其与交换机的当前IP在同一网段下如192.168.0.32。
这时才能通过IE浏览器访问交换机。
打开左边的communication redundancy菜单项，右边画面出现网络协
EDS-408A系列最新firmware版本支持Turbo Ring V2，相对于V1
请注意Enable Ring Coupling环间耦合功能不启用，所以在前面方框中不要勾选。
赫斯曼交换机环网配置
环网配置更新_2台或是3台的环都适用准备工作：1. 将要进行环网配置的交换机先把链路连上，使物理链路成环。
2. 配置电脑连接到要配置的交换机上。
3. 在配置电脑上把赫思曼的配置软件“Hidiscovery”安装好。
4. 在配置的时候，请断开一根网线，使交换机成为线状，将PC接到线状拓扑一端的一台交换机，从远及近依次配置。
5. 无论是两台设备还是3台设备的MRP，都可以用此配置实现。
6. 每次修改配置都要按Set，然后Reload。
MRP环网配置流程：1.打开“Hidiscovery”软件，对网络中的交换机进行扫描，查看相关交换机的IP地址。
2．将电脑的IP地址改到与要配置的交换机同一地址段3．用网页登录交换机，在交换机的登陆界面，用户名选择“admin”，默认密码是“private”，点击“OK”确认。
4．登陆交换机以后，先把RSTP协议关掉。
方法如下：在左侧菜单选择“Redundancy”→“Spanning tree”→“Global”,在“operation”选项中选择“off”，然后点击“set”确认。
5. 开启MRP环网协议，方法如下：在左侧主菜单选择“redundancy”→“ring redundancy”，在主页面中选择“MRP”协议，把要做环网的端口选上（如图中1/3，1/4端口），恢复时间选择“200ms”，operation选择“On”，关于“Ring manager”选项，每个环网中只需其中一台交换机在“Ring manager”中选择“On”，剩下的交换机在此选项都选择“Off”即可。
最后点击“set”确认即可。
注意：由于断了一根线，有两台交换机在按set以后会报错，这是正常的。
6. 配置端口流出的打标模式。
进入Switching---VLAN---Static，将环所用的端口状态从U 改成T，示例中假设1/1与1/2口为环端口。
按Set，然后Reload。
7. Cell Switch的环中，有一台会分到一个端口连接到Zone Switch，这里我们假设是1/10口,将1/10口的状态从U改成T，没有连Zone Switch的交换机不需要这一步配置。
赫斯曼交换机环网配置基本操作（子环）
赫斯曼交换机环⽹配置基本操作（⼦环）赫思曼交换机⼦环⽹配置基本操作⼀、安装软件将随交换机附赠的光盘插⼊PC机或笔记本电脑的光驱中，右击“打开”。
1.在⽂件夹HiDiscovery中，选择HiDiscovery0227_windows_x86.exe（版本可能略有不同）进⾏HiDiscovery安装。
2.在⽂件夹Java中，选择 jre‐1_5_0_13‐windows‐i586‐p.exe双击进⾏安装。
上述步骤完成后，桌⾯将会出现如下图标：⼆、对交换机设置或更改⽹管IP1.配置交换机IP地址1)双击打开HiDiscovery。
上述两图中的数字为中英⽂版软件的对照选项2)选中欲配置的交换机（如果是单机配置将只有⼀个条⽬），如果交换机已经相互连接则⽆法辨识交换机，可选中交换机后点击“Signal（信号）”按钮观察交换机指⽰灯的闪烁或通过MAC地址识别交换机。
3)双击欲配置交换机，弹出对话框，按照⽹络规划输⼊交换机名称、IP地址和⼦⽹掩码，点击OK。
如下图所⽰：三、⼦环⽹赫思曼⽀持Sub‐Ring交换机PowerMICE,系列、 MACH 1040和MACH 4000。
注意！在配置环⽹时⼀定不要将冗余的连接线接到交换机上。
对环⽹来说拓扑上应该成环的，⼀定不要成环。
在冗余配置配置好以后再恢复冗余的连线。
⼦环拓扑⽰意图蓝⾊环‐‐‐基本环（主环⽹）橙⾊环‐‐‐Sub‐Ring环（⼦环）SRM = Sub‐Ring Manager （⼦环⽹RM）RM = Ring Manager（主环⽹RM）1.将PC或笔记本电脑在⽹络属性中配置与交换机相同⽹段的IP。
2.可在浏览器中输⼊交换机IP进⾏访问，或通过HIDiscovery扫标出交换机列表，选中后点“WWW”按钮。
3.登陆交换机⽹管登陆界⾯（交换机型号不同，画⾯略有差异），Login中填写“admin”，Password中填写“private”。
4.完成登陆后进⼊交换机⽹管页⾯。
MOXA交换机环网及Vlan配置
MOXA交换机配置：1、如何进入配置界面：Web、串口Console 、Telnet (1)2、交换机IP地址配置 (3)3、端口镜像配置 (4)4、环网配置 (5)5、Vlan配置 (6)6、三层配置 (7)7、交换机日志导出配置 (9)1、如何进入配置界面：Web、串口Console 、TelnetWeb配置直接通过浏览器输入交换机IP地址（需要主机与交换机IP在同一网段中）Telnet通过command串口，配置主机IP与交换机在同一网段，输入“Telnet 192.168.127.253(默认IP)”，如下图：串口Console配置通过串口参数：（115200，None，8，1，VT100）打开串口配置个选项对应功能2、交换机IP地址配置在“Basic setting”选项下，选中“Network”选项，如下图交换机名称配置：在“Basic setting”选项下，选中“Systerm”选项，如下图3、端口镜像配置点击“Disagnosi”选项，点击“Mirror”选项，如下图在“Monitored Port”选择被检测端口在“Mirror”选择用于抓包的端口4、环网配置“communication Redundancy”选项，在右边的下拉菜单中选择环网协议turboring或turboring v2，之后进入配置界面如下图，现已Turboring V2介绍。
备注：Turboring与Turboring V2这两个协议之间不兼容，请确定所有交换机的环网协议要相同一致，要么全是Turboring，要么全是Turboring V2环网中的交换机其中一台选择为master，把“set as master”选中即可，默认的环网端口都为交换机的最后两个端口，比如上去408交换机，环网端口为7和8，之后点Activate应用即可。
按照这个方法，把所有的交换机的环网设置都设置为Turboring V2，即可组环使用。
WEB管理型交换机快速环网配置说明
2）也可所有交换机之间使用普通端口级联，然后接入测试主机网口，如下图所示：
PC
端口2
端口3
IES608
端口2
端口3
IES608
端口2
端口3
IES608
端口2
端口3 端口2
端口3
IES608
IES608
图 1-2
WEB 管理型交换机快速使用说明
2、 现场多台交换机远距离调试
现场连线如下图所示：
PC
端口7 A
或按键 F3 搜索设备（图 2-1），
图 2-1
2、右键点击设备型号 IES608，在弹出菜单中选择
选项（如图 2-2），在弹
出对话框中修改各项设置，修改完成后点击确定（如图 2-3）。
WEB 管理型交换机快入 IES608 网管界面，设置各项功能配置。
1、打开 BlueEyes_II 网管软件，左键点击
1 通过
路径，进入环网配置界面。
图 4-1 2 Ring V3 的启用方法：
1) 启用 Ring V3，在[设置]区域选择下拉菜单里 Ring V3；如图 4-2 所示
（图 4-2）
WEB 管理型交换机快速使用说明 2) 启用环网组 1，输入网络标识 1，在环网端口 1 和 2 选择 7 和 8（如图 4-3）。 点击配置选项储存修改内容，然后重启设备（如图 4-4）
IES608 IES608
IES608
IES608 IES608
否则，参照以下步骤，排除故障：
1） 确认每台交换机配置完成后，都已进行设备重启。
2） 请参照以上步骤（图 4-3），检查每台交换机参数配置。
核对冗余协议、网络标识、环网端口、环网类型和 hello time 等参数。
MOXA交换机环网配置图解说明
MOXA交换机环网配置图解说明MOXA交换机环网配置说明1．打开MOXA 配置工具(产品光盘对应型号目录的“utility”目录下)，通过broadcast方式搜索网络中的所有MOXA网管型交换机。
（建议初次配置交换机时，先断开与其他网络设备的连接）2. 通过搜索框可查看到网路中的交换机相关信息。
3. 左键选中其中一台交换机，右边出现该台交换机的详细信息。
包括型号、名称、IP配置、物理地址、串列号、固件版本等。
当有多台交换机IP地址冲突时，每台交换机会按照接入网络的次序相应叠加，自动改变IP地址。
因此我们要对所有的交换机重新配置IP，同时为避免以上情况，建议在配置某台交换机时，断开其它的外部网络连接，直到所有交换机配置完成后再连接成环。
4. 选中某台交换机后，点击右键，进入弹出菜单中的Modify IP Address，可通过如下方式修改交换机IP。
如此配置好每台交换机IP 并刷新显示列表。
5．接下来介绍页面配置。
可直接在IE浏览器中输入相应交换机IP地址访问，也可通过右键菜单中的Web Console进入配置页面。
此时用于配置的本地PC的IP地址，应与交换机的当前IP在同一网段，如。
(xxx表示从1～253之间任一数值)注意：进入web访问之前，请确认PC的IP地址与交换机当前IP 在同一网段下。
6. 初次访问交换机时，默认用户名为admin,密码为空，直接点击login进入。
7．页面中上面为交换机信息，左半部分为交换机配置菜单，右边为子菜单内容。
进入Basic Settings的Network,右边显示交换机本身的网络配置。
可在此处更新IP，修改后必须点击Activate激活。
(如果之前在软件中已经设置过，则此步骤可跳过)8．进入Communication Redundancy菜单，右边下拉菜单提供Turbo Ring环网方式或RSTP生成树网络结构。
点击Turbo Ring 后，同时在2个Redundant Ports处选择相应的环网端口号,即用于组环的两个交换机端口的序号。
