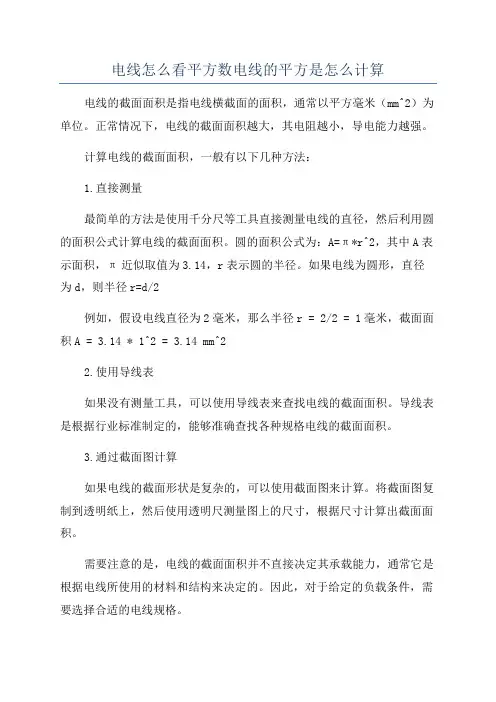

电线怎么看平方数电线的平方是怎么计算电线的截面面积是指电线横截面的面积,通常以平方毫米(mm^2)为单位。

正常情况下,电线的截面面积越大,其电阻越小,导电能力越强。

计算电线的截面面积,一般有以下几种方法:
1.直接测量
最简单的方法是使用千分尺等工具直接测量电线的直径,然后利用圆的面积公式计算电线的截面面积。

圆的面积公式为:A=π*r^2,其中A表示面积,π近似取值为3.14,r表示圆的半径。

如果电线为圆形,直径为d,则半径r=d/2
例如,假设电线直径为2毫米,那么半径r = 2/2 = 1毫米,截面面积A = 3.14 * 1^2 = 3.14 mm^2
2.使用导线表
如果没有测量工具,可以使用导线表来查找电线的截面面积。

导线表是根据行业标准制定的,能够准确查找各种规格电线的截面面积。

3.通过截面图计算
如果电线的截面形状是复杂的,可以使用截面图来计算。

将截面图复制到透明纸上,然后使用透明尺测量图上的尺寸,根据尺寸计算出截面面积。

需要注意的是,电线的截面面积并不直接决定其承载能力,通常它是根据电线所使用的材料和结构来决定的。

因此,对于给定的负载条件,需要选择合适的电线规格。

此外,电线在市场上通常有相关的国家或行业标准,按照这些标准选择和购买电线能够更好地满足实际需求。

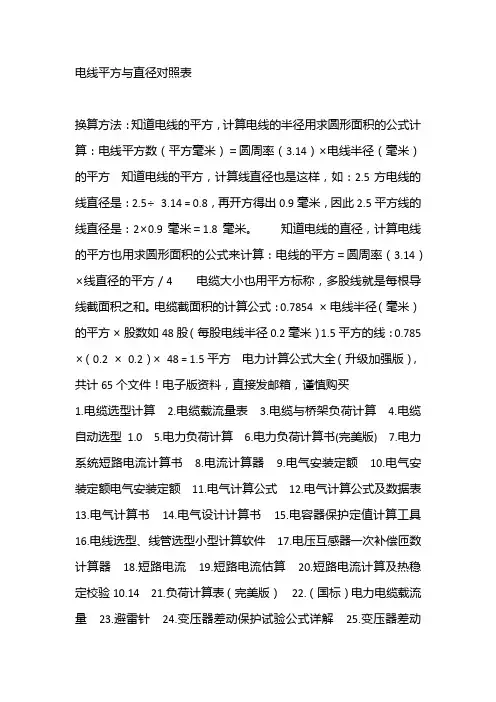

电线平方与直径对照表

电线平方与直径对照表

电线平方与直径对照表换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5平方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4 电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:0.7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785 ×(0.2 ×0.2)×48 = 1.5平方电力计算公式大全(升级加强版),共计65个文件!电子版资料,直接发邮箱,谨慎购买1.电缆选型计算2.电缆载流量表3.电缆与桥架负荷计算4.电缆自动选型1.05.电力负荷计算6.电力负荷计算书(完美版)7.电力系统短路电流计算书8.电流计算器9.电气安装定额10.电气安装定额电气安装定额11.电气计算公式12.电气计算公式及数据表13.电气计算书14.电气设计计算书15.电容器保护定值计算工具16.电线选型、线管选型小型计算软件17.电压互感器一次补偿匝数计算器18.短路电流19.短路电流估算20.短路电流计算及热稳定校验10.14 21.负荷计算表(完美版)22.(国标)电力电缆载流量23.避雷针24.变压器差动保护试验公式详解25.变压器差动保护试验公式详解26.变压器电流值计算表格27.变压器基础参数28.常用电气计算29.常用母排载流量表30.导线载流量表31.低压电抗器计算32.电动机启动压降33.电机启动计算34.电工表格计算器(可计算电机电流、变压器选型、铜铝重量) 35.电机变压器计算公式36.电缆、阻抗值、短路电流、电压降计算表37.副本变压器损耗38.副本负荷总表39.副本配电箱负荷计算书40.各种常用的电气计算公式41.高压开关柜保护计算42.工程中短路电流实用计算表43.电力无功补偿公式44.基础接地体的接地电阻计算45.计算电流及需要系数表46.家庭常用电器数据47.接地电阻计算48.配电箱负荷计算书49.强弱电电线电缆桥架计算表50.桥架计算书51.输电线路导线机械计算器52.通信工程预算书53.铜排载流量计算54.完整电气计算书55.微机电动机保护装置整定计算56.微机供配电保护装置整定计算57.无功补偿部分常用公式58.无功补偿计算公式59.无功补偿容量计算60.五金手册61.线电压降数值表62.需要系数法负荷计算表63.预结算计算表64.直线塔摇摆角计算65.综合布线计算书。

电线平方数知识及直径的换算方法

电线平方数知识及直径的换算方法

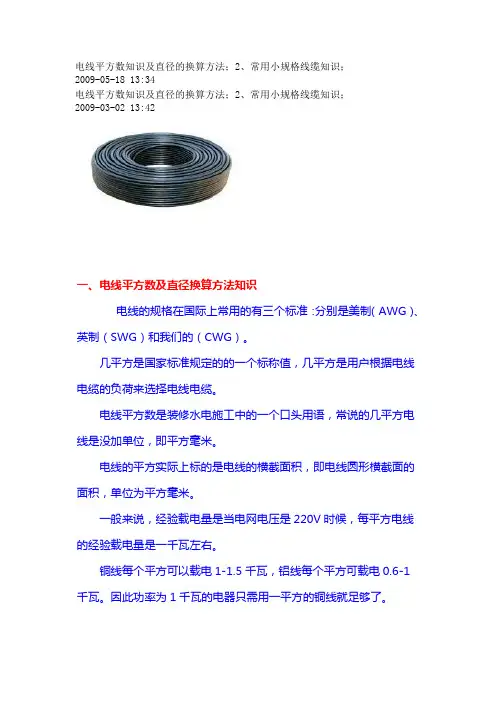

电线平方数知识及直径的换算方法;2、常用小规格线缆知识;2009-05-18 13:34电线平方数知识及直径的换算方法;2、常用小规格线缆知识;2009-03-02 13:42一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。

几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。

电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。

一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米,不好取3A/平方毫米。

换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:0.7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785 ×(0.2 × 0.2)× 48 = 1.5平方二、常用小规格线缆知识RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,电压300V/300V 2-24芯。

电线平方数及直径换算

电线平方数及直径换算

电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。

几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。

电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。

一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米,不好取3A/平方毫米。

换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:0.7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785 ×(0.2 ×0.2)×48 = 1.5平方(国标1.5平方导体直径1.38 BV 塑铜线## BLV 塑铝线)(国标2.5平方导体直径1.78 BV 塑铜线## BLV 塑铝线)(国标4平方导体直径2.25 BV 塑铜线## BLV 塑铝线)(国标6平方导体直径2.76 BV 塑铜线## BLV 塑铝线)(国标10平方导体直径1.33*7 BV 塑铜线## BLV 塑铝线)(国标16平方导体直径170*7 BV 塑铜线## BLV 塑铝线)(国标25平方导体直径210*7 BV 塑铜线## BLV 塑铝线)(国标35平方导体直径250*7 BV 塑铜线## BLV 塑铝线)(国标50平方导体直径178*19 BV 塑铜线## BLV 塑铝线)(国标70平方导体直径210*19 BV 塑铜线## BLV 塑铝线)(国标95平方导体直径250*19BV 塑铜线## BLV 塑铝线)25℃时铜线的载流量是1mm15A1.5 18A2.5 26A4 38A6 44A10 68A1680A25 109A35 125A50 163A70 202A95 243A120 285A150 320A。

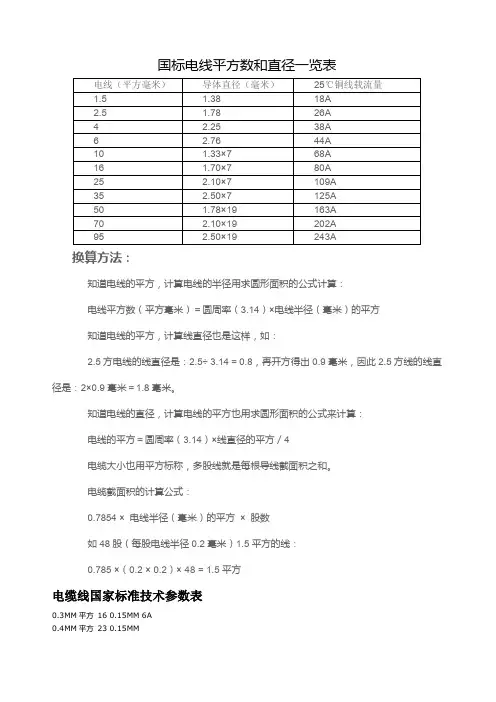

国标电线平方数和直径一览表

国标电线平方数和直径一览表

0.5MM平方28 0.15MM0.75MM平方42 0.15MM 14A1.5MM平方48 0.2MM 25A2.5MM平方19 0.41MM 34A标称截面积铜丝根数单根直径参数截流0.3MM平方16 0.15MM 6A 0.4MM平方23 0.15MM0.5MM平方28 0.15MM0.75MM平方42 0.15MM 14A1.5MM平方 48 0.2MM 25A2.5MM平方 19 0.41MM 34A标称截面积计算方法:标称截面积=单根铜线半径的平方*3.14(圆周率)*铜线根数2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:0.7854 × 电线半径(毫米)的平方× 股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785 ×(0.2 × 0.2)× 48 = 1.5平方电缆线国家标准技术参数表0.3MM平方 16 0.15MM 6A0.4MM平方 23 0.15MM0.5MM平方 28 0.15MM0.75MM平方 42 0.15MM 14A1.5MM平方 48 0.2MM 25A2.5MM平方 19 0.41MM 34A4*16/0.15 0.3mm2表示电缆有四芯,每一芯的导体有16根,每一根0.15mm每一芯的截面是0.3mm2其余同上标称截面积铜丝根数单根直径0.3MM方 16 0.15 0.4MM平方 230.5MM平方 280.75MM方 42 0.15MM 1.5MM方 48 0.2.5MM方 19 0.41标称截面积计算方法:标称截面积=单根铜线半径的平方*3.14(圆周率)*铜线根数。

标准电线平方数和直径一览表

标准电线平方数和直径一览表

标准电线平方数和直径一览表注:以上导体直径指BV塑铜线及BLV塑铝线换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数平方毫米=圆周率×电线半径毫米的平方知道电线的平方,计算线直径也是这样,如:方电线的线直径是:÷=,再开方得出毫米,因此方线的线直径是:2×毫米=毫米;知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率×线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和;电缆截面积的计算公式:×电线半径毫米的平方×股数如48股每股电线半径毫米平方的线:×××48=平方硅橡胶导线本词条缺少信息栏、名片图,补充相关内容使词条更完整,还能快速升级,赶紧来编辑吧硅橡胶导线是指具有耐高温耐低温性能,具有电绝缘性能的导线,采用耐高温高强型、经特殊工艺加工而成;目录1. 12. 23. 34. 4硅橡胶导线定义信息硅橡胶导线,主要特征是耐高温、绝缘、防火阻燃、耐腐蚀、耐老化、耐气候性、高强度、高模量、防静电、外观光滑等特点;硅橡胶导线产品信息产品名称:硅橡胶导线硅橡胶导线.产品型号:60245IEC03YG执行标准:产品特性:1、额定电压:300/500V2、工作温度:-60~+200℃3、导体:绞合裸铜线或镀锡铜线4、绝缘:硅橡胶5、编织:玻璃纤维+硅树脂6、颜色:红/黄/兰/白/黑/黄绿/棕等硅橡胶导线特点/用途参考资料线型号普通绞线:LJ:铝铰线;用于挡距较小的一般配电架空线路HL1J、HL2J:铝合金绞线;用于一般配电架空线路;GLJ:铝包钢绞线;用于重水区或大跨越输配电架空线路及通信避雷线;LGJ普通型、LGJQ轻型、LGJJ加强型;用于输配电线路;通用绝缘电线:BX、BLX:橡胶绝缘电线;固定敷设于室内或室外,明敷、暗敷或穿管,作为设备安装用线;BXF、BLXF:氯丁橡胶绝缘电线;同BX型,耐气候好,适用于室外BXR:橡胶绝缘软电线;同BX型,仅用于安装时要求柔软的场所;BXHF、BXLHF:橡胶绝缘和护套电线;同BX型,适用于较潮湿的场所和作为室外进户线;BV、BLV:聚氯乙烯绝缘电线;同BX型,但耐湿性和耐气候性较好BVR:聚氯乙烯绝缘软电线;同BV型,仅用于安装时要求柔软的场所;BVV、BLVV:聚氯乙烯绝缘和护套电线;同BV型,用于潮湿和机械防护要求较高的场所,可直埋土壤中;BV-105、BLV-105:耐热105℃聚氯乙烯绝缘电线;同BV型,用于45℃及以上高温环境中;BVR-105:耐热105℃聚氯乙烯绝缘软电线;同BVR型,用于45℃及以上高温环境中;通用绝缘软线:RV单芯、RVB两芯绞型、RVS两芯平型:聚氯乙烯绝缘软线;供各种移动电器、仪表、电信设备、自动化装置接线用;也作为内部安装用线,安装时环境温度不低于-15℃;RV-105:耐热105℃聚氯乙烯绝缘软线;同RV型,用于45℃及以上高温环境中;RVV:聚氯乙烯绝缘和护套软线;同RV型,用于潮湿和机械防护要求较高及经常移动、弯曲的场所;RFS两芯绞型、RFB两芯平型:丁晴聚氯乙烯复合物绝缘软线;同RVB、RVS型,但低温柔软性较好;其它:RXSRXB:棉纱编织橡胶绝缘双绞平型软线;室内日用电器,照明用电源线;RX:棉纱总编织橡胶绝缘软线;同RXSRXB型;国标电线平方数和直径一览表注:以上导体直径指BV塑铜线及BLV塑铝线Array换算方法:1、知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数平方毫米=圆周率×电线半径毫米的平方知道电线的平方,计算线直径也是这样,如:方电线的线直径是:÷=,再开方得出毫米,因此方线的线直径是:2×毫米=毫米;知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率×线直径的平方/42、电缆大小也用平方标称,多股线就是每根导线截面积之和;电缆截面积的计算公式:×电线半径毫米的平方×股数如48股每股电线半径毫米平方的线:×××48=平方铜线在不同温度下的线径和所能承受的最大电流表铜线安全载流量计算方法是:平方毫米铜电源线的安全载流量--28A;4平方毫米铜电源线的安全载流量--35A;6平方毫米铜电源线的安全载流量--48A;10平方毫米铜电源线的安全载流量--65A;16平方毫米铜电源线的安全载流量--91A;25平方毫米铜电源线的安全载流量--120A;如果是铝线,线径要取铜线的倍;如果铜线电流小于28A,按每平方毫米10A来取肯定安全;如果铜线电流大于120A,按每平方毫米5A来取;导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确;另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择平方的铜线或平方的铝线;10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米;从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线;如果真是距离150米供电不说是不是高楼,一定采用4平方的铜线;导线的阻抗与其长度成正比,与其线径成反比;请在使用电源时,特别注意输入与输出导线的线材与线径问题;以防止电流过大使导线过热而造成事故;下面是铜线在不同温度下的线径和所能承受的最大电流表格;1、导线线径一般按如下公式计算:铜线:S=IL/U`铝线:S=IL/34U`式中:I——导线中通过的最大电流AL——导线的长度MU`——充许的电源降VS——导线的截面积MM2说明:1、U`电压降可由整个系统中所用的设备如探测器范围分给系统供电用的电源电压额定值综合起来考虑选用;2、计算出来的截面积往上靠,绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系解释估算口诀:二点五下乘以九,往上减一顺号走;三十五乘三点五,双双成组减点五;条件有变加折算,高温九折铜升级;穿管根数二三四,八七六折满载流;说明:1本节口诀对各种绝缘线橡皮和塑料绝缘线的载流量安全电流不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得;由表53可以看出:倍数随截面的增大而减小;“二点五下乘以九,往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍;如2.5mm2导线,载流量为2.5×9=22.5A;从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4;“三十五乘三点五,双双成组减点五”,说的是35mm2的导线载流量为截面数的3.5倍,即35×3.5=122.5A;从50mm2及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5;即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推;“条件有变加折算,高温九折铜升级”;上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的;若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量;如16mm’铜线的载流量,可按25mm2铝线计算。

电线平方与直径对照表

电线平方与直径对照表

电线平方与直径对照表
知道电线的平方,计算电线的半径用求圆形面积的公式计算:
电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方
知道电线的平方,计算线直径也是这样,
如:2.5方电线的线直径是:2.5÷ 3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:
电线的平方=圆周率(3.14)×线直径的平方/4
电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:
0.7854 × 电线半径(毫米)的平方× 股数
如48股(每股电线半径0.2毫米)1.5平方的线:0.7854 ×(0.2 × 0.2)× 48 = 1.5平方
电线的平方可以用电线的直径测量计算,因为电线直径较好测量,公式是S=3.14d/4;d是直径。

载电量有估算公式,贴出来供你参考:
十下五;百上二;二五三五四三界;
七零九五两倍半;穿管温度八九折;
铜线升级算;裸线加一半
说明:
十下五就是十以下乘以五;
百上二就是百以上乘以二;
二五三五四三界就是二五乘以四,三五乘以三;
七零九五两倍半就是七零和九五线都乘以二点五;
穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;
铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.
裸线加一半就是在原已算好的安全电流数基础上再加一半。

电线平方数知识及直径的换算方法

电线平方数知识及直径的换算方法
KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量
SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)
RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明
1.3、如果摄像机安装在室外(如大院门口或停车场等),线路需要在室外走线或通过架空钢缆走线,条件允许的情况下要安装视频避雷器(因为加装防雷设备会造成工程总造价的增加),即分别在摄像机端和监控主机端各安装1个视频避雷器,而且每个视频避雷器均要接地(室外摄像机要单独打地线,监控室的视频避雷器可统一接地),以防止感应雷对设备造成损坏。
解码器有AC 220V和AC 24V两种供电类型,若选用AC 24V解码器,则一般由AC 24V变压器统一供电。特别需要注意的是,由于有些解码器输出的DC 12V电源有干扰,用于摄像机供电时会对图像造成一定的影响,因此需要统一对摄像机(12V)供电。
3、摄像机电源线敷设注意事项
市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA,一体化摄像机为350~400mA。如果摄像机的数量较少(5台以内)且摄像机与监控主机的距离较近(少于50米),每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。如果摄像机的数量较多,则应采用大功率的12V直流稳压电源集中供电。
电线平方数知识及直径的换算方法
共同成长欢迎您
电线平方数知识及直径的换算方法
一、电线平方数及直径换算方法知识
电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。
几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数知识及直径的换算方法

电线平方数知识及直径的换算方法

电线平方数知识及直径的换算方法;2、常用小规格线缆知识一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。

几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。

电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。

一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米,不好取3A/平方毫米。

换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:0.7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785 ×(0.2 × 0.2)× 48 = 1.5平方二、常用小规格线缆知识RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,电压300V/300V 2-24芯。

主要质量指标:线径(包括芯线和编织丝,并不是越粗越好,用杂质铜的要达到电阻标准而做的很粗)、铜芯纯度、编织密度、绞距。

电线平方知识

电线平方知识

电线平方数知识及直径的换算方法电线平方数及直径换算方法知识 电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。

几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。

电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。

一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米,不好取3A/平方毫米。

换算方法: 知道电线的平方,计算电线的半径用求圆形面积的公式计算: 电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方 知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算: 电线的平方=圆周率(3.14)×线直径的平方/4 电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式: 0.7854 × 电线半径(毫米)的平方 × 股数 如48股(每股电线半径0.2毫米)1.5平方的线: 0.785 ×(0.2 × 0.2)× 48 = 1.5平方 二、常用小规格线缆知识 RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,电压300V/300V 2-24芯。

主要质量指标:线径(包括芯线和编织丝,并不是越粗越好,用杂质铜的要达到电阻标准而做的很粗)、铜芯纯度、编织密度、绞距。

标准电线平方数和直径一览表

标准电线平方数和直径一览表

标准电线平方数和直径
一览表
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
标准电线平方数和直径一览表
注:以上导体直径指BV塑铜线及BLV塑铝线
换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:
电线平方数(平方毫米)=圆周率()×电线半径(毫米)的平方
知道电线的平方,计算线直径也是这样,如:
方电线的线直径是:÷=,再开方得出毫米,因此方线的线直径是:2×毫米=毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:
电线的平方=圆周率()×线直径的平方/4
电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:
×电线半径(毫米)的平方×股数
如48股(每股电线半径毫米)平方的线:
×(×)×48=平方?。

标准电线平方数和直径一览表

标准电线平方数和直径一览表

标准电线平方数和直径一览表?

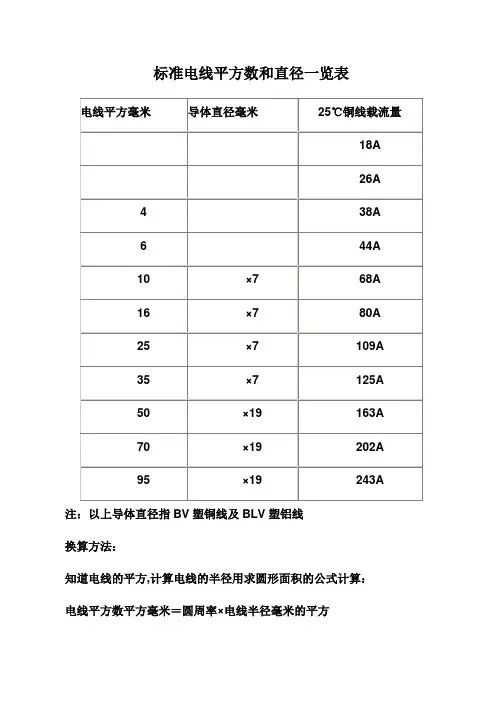

电线(平方毫米)导体直径(毫米)25℃铜线载流量
1.5 1.38 18A
2.5 1.78 26A
4 2.2
5 38A
6 2.76 44A
10 1.33×7 68A
16 1.70×7 80A
25 2.10×7 109A
35 2.50×7 125A
50 1.78×19 163A
70 2.10×19 202A
95 2.50×19 243A
注:以上导体直径指BV塑铜线及BLV塑铝线
换算方法:
知道电线的平方,计算电线的半径用求圆形面积的公式计算:
电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方
知道电线的平方,计算线直径也是这样,如:
2.5方电线的线直径是:2.5÷
3.14=0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4
电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:
0.7854×电线半径(毫米)的平方×股数
如48股(每股电线半径0.2毫米)1.5平方的线:
0.785×(0.2×0.2)×48=1.5平方。

国标电线平方数和直径一览表-1.5平方线截面积

国标电线平方数和直径一览表-1.5平方线截面积

资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载国标电线平方数和直径一览表-1.5平方线截面积地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容国标电线平方数和直径一览表换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:0.7854 × 电线半径(毫米)的平方× 股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785 ×(0.2 × 0.2)× 48 = 1.5平方电缆线国家标准技术参数表0.3MM平方 16 0.15MM 6A0.4MM平方 23 0.15MM0.5MM平方 28 0.15MM0.75MM平方 42 0.15MM 14A1.5MM平方 48 0.2MM 25A2.5MM平方 19 0.41MM 34A国标电线平方数和直径一览表换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

电线平方的算法

电线平方的算法

电线平方的算法
电线平方通常指电线的截面积,也称为导线断面积。

电线的截面积表示电线横截面积的大小,用单位平方毫米(mm²)来表示。

计算电线平方的算法取决于电线的类型和设计。

对于普通电线,可以通过测量电线的直径来计算电线的截面积。

使用下列公式可以将电线直径转化为电线平方:
电线平方= π×(电线直径/ 2)²
其中,π表示圆周率,电线直径以毫米为单位表示。

对于多股电线,需要考虑多个股线的截面积总和。

在这种情况下,需要将每个股线的截面积(以平方毫米为单位)相加,以获得多股电线的总截面积。

需要注意的是,电线平方并不能直接表示电线的导电能力,该能力还取决于电线材料、长度以及电流等因素。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电线平方数知识及直径的换算方法一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。

几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。

电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。

电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。

一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。

铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。

因此功率为1千瓦的电器只需用一平方的铜线就足够了。

具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。

散热条件好取5A/平方毫米,不好取3A/平方毫米。

换算方法:知道电线的平方,计算电线的半径用求圆形面积的公式计算:电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.5÷3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和。

电缆截面积的计算公式:0.7854 ×电线半径(毫米)的平方×股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785 ×(0.2 × 0.2)× 48 = 1.5平方二、常用小规格线缆知识RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,电压300V/300V 2-24芯。

主要质量指标:线径(包括芯线和编织丝,并不是越粗越好,用杂质铜的要达到电阻标准而做的很粗)、铜芯纯度、编织密度、绞距。

用途:仪器、仪表、对讲、监控、控制安装。

RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号,此为美国标准,近似等同于国标SYWV系列。

主要质量指标:铜芯线径,绝缘厚度,编织材料(市场上多为铝镁丝编织,质量好应该用镀锡铜),编织密度。

UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网。

常用UTP CAT 5,UTP CAT 5E 带屏蔽型号为 STP KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(镀锡丝+铝)+聚氯乙烯(聚乙烯),(等同美标RG-6,RG-59)。

现在市场上多用铝镁丝编织(不能焊接,容易氧化),芯线用铜包铝、铜包钢,以至很多人认为SYWV线比SYV线便宜,但事实上并不是那么回事。

RVV(227IEC52/53) 聚氯乙烯绝缘软电缆(截面积:0.5-6.0 芯线数 1-24) 用途:电源线,信号线,家用电器、小型电动工具、仪表及动力照明等。

此规格线只要符合国标则价格相差不大,但市场上不乏有用杂质铜、线径不够、短米数、直放(芯线铜丝不绞或芯线不绞,这样抗拉能力大大减少,电阻增大)来充数的情况。

衍生型号:RVVS :此型号芯线的绞距加密,一般用于广播系统。

AVVR 聚氯乙烯护套安装用软电缆(截面积:0.12-0.5 芯线数1-24) 用途:信号、控制。

如门禁信号、控制,云台控制等。

HYV、HYA 数据通信电缆(室内、外)(芯线直径0.5mm、芯线数2、4、8等)即电话线,用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用等。

市场上一般芯线直径是0.4 mm,也有差点的是用钢丝或铜铝合金。

另电话线普遍米数不足。

RV、RVP 聚氯乙烯绝缘电缆、聚氯乙烯屏蔽电缆、主要用于设备。

RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆,RVS也可用于广播线或代替RVV线。

RVB在要求不高的情况下可以代替金银线。

BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用,价格实惠电阻低。

在很多连接电源的场合可以多考虑。

RIB 音箱连接线(发烧线、金银线)有些音响线的型号标注上常有“6N”、“7N”的字样,其意义是用来表示使用金属材料制作的发烧线的纯度的高低。

比如“99.9999%”,就可以用“6N”表示,即说明其纯度是6个9,N前面的数字越大说明音响线的纯度就越高。

家庭影院的音响器材是否需要使用品质较高的音响线,关键是要掌握实事求是,量力而行这一原则。

对于一般普及型(万元以下)的音响器材无需刻意追求线材的高品质,只要使用一般截面较大一点的铜芯信号线即可。

对于较好的家庭影院音响器材,可以考虑使用高品质的音响线三、关于线缆代号意义RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆四、监控线材的选用线材选型1、视频线摄像机到监控主机距离≤200米,用RG59(128编)视频线。

摄像机到监控主机距离>200米,用SYV75-5视频线。

2、云台控制线云台与控制器距离≤100米,用RVV6×0.5护套线。

云台与控制器距离>100米,用RVV6×0.75护套线。

3、镜头控制线采用RVV4×0.5护套线。

4、解码器通讯线应采用RVV2×1屏蔽双绞线5、摄像机电源线若系统有20台普通摄像机,摄像机到监控主机的平均距离为50米,则应使用BVV6m2铜芯双塑线作电源主线,不同距离所使用的电源线见如下表:摄像机到监控主机的平均距离划 34~50m 21~33m ≤20m电源线规格(2线) 6m2 4m2 2.5m2五、监控系统线路铺设1、视频线敷设注意事项1.1、若摄像机到监控主机(图像处理器、矩阵控制主机或数码录像机)的距离少于200米,可用RG59视频线,若超过200米,应该采用SWY-75-5视频线,以保证监控图像的质量。

1.2、对于安装在电梯内的摄像机,在电梯井内布线应采用星铁槽并接地处理,以减少电梯电机启动时对视频信号造成的干扰。

1.3、如果摄像机安装在室外(如大院门口或停车场等),线路需要在室外走线或通过架空钢缆走线,条件允许的情况下要安装视频避雷器(因为加装防雷设备会造成工程总造价的增加),即分别在摄像机端和监控主机端各安装1个视频避雷器,而且每个视频避雷器均要接地(室外摄像机要单独打地线,监控室的视频避雷器可统一接地),以防止感应雷对设备造成损坏。

2、控制线敷设注意事项2.1、在模拟监控系统中,若安装配云台变焦镜头的摄像机,并采用云台镜头控制器进行控制,控制线的选择应根据摄像机与云镜控制器的距离确定。

当距离少于100米时,云台控制线可采用RVV6×0.5护套线,;当距离大于100米时,云台控制线应采用RVV6×0.75护套线,镜头控制线均采用RVV4×0.5护套线。

如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制,一般需要用到解码器,控制线路敷设可参考所用矩阵控制主机的技术要求。

2.2、在数码监控系统中,若安装配云台变焦镜头的摄像机,则需要通过解码器对云台和镜头进行控制。

解码器一般安装在摄像机旁,解码器与数码录像机采用RS485总线进行通信。

布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1,然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器,而RS485通讯线的总长度最长可达1200米。

接线示意图如下:见基础知识内的相关帖。

解码器有AC 220V和AC 24V两种供电类型,若选用AC 24V解码器,则一般由AC 24V变压器统一供电。

特别需要注意的是,由于有些解码器输出的DC 12V电源有干扰,用于摄像机供电时会对图像造成一定的影响,因此需要统一对摄像机(12V)供电。

3、摄像机电源线敷设注意事项市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA,一体化摄像机为350~400mA。

如果摄像机的数量较少(5台以内)且摄像机与监控主机的距离较近(少于50米),每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。

如果摄像机的数量较多,则应采用大功率的12V直流稳压电源集中供电。

在方案设计和施工过程中,要考虑到所有摄像机的总功率和由传输线路所造成的电压降(俗称“线损”,规格为1m2的铜导线每100m的电阻是1.8Ω)。

对于一幢楼的监控,施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井,并沿线井走至各摄像机所在楼层的线井。

对于楼层各摄像机的供电,可由该层线井引1条RVV2×1或RVV2×1.5(若该层的摄像机数量超过6台)电源线给摄像机供电,或用RVV2×0.5护套线一一对应供电。
