2015.1电力拖动自动控制系统复习题
2015.1电力拖动自动控制系统复习题
《电力拖动自动控制系统》复习题一、简答题:1、为什么直流电动机在电力拖动领域中得到了广泛的应用?答:直流电动机具有良好的起、制动性能,宜于在大范围内平滑调速,在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。
2、在《电机拖动自动控制系统》课程体系内,为什么非常重视直流拖动控制系统部分?答:直流拖动控制系统在理论和实践上都比较成熟,而且从反馈闭环控制的角度来讲,又是交流拖动系统的基础.3、直流电动机调速的基本方法有几种?答:调节励磁电压、调节励磁磁通、改变电枢回路电阻4、直流调速系统用的可控直流电源有哪些种类?答:旋转变流机组、静止可控整流器、直流斩波器和脉宽调制变换器5、在直流调速系统内,晶闸管有何缺陷?答:(1)晶闸管的单向导电性不允许电流反向,给系统的可逆运行造成困难。
(2)晶闸管对过电压过电流和过高的du/dt和di/dt都十分敏感,任意指标超过允许值都可能使原件快速损坏。
(3)系统在深度调速状态时,晶闸管的导通角很小,使得系统的功率因数很低,产生较大谐波,引起电网电压畸变,使附近用电设备损坏。
(4)晶闸管依靠反向偏置电压关断,强迫关断电路中电容易失效,从而无法通过充放电提供反压,造成电路失控使晶闸管无法关断。
6、牵引传动系统的基本控制方式有几种类型?答:(没找到)7、V—M直流调速系统中,晶闸管整流桥的触发角在何范围时系统电功率处于何种状态?答:触发角为0°—90°时,晶闸管整流桥处于整流状态,系统输出电功率.触发角为90°—180°时,晶闸管整流桥处于逆变状态,系统吸收电功率。
8、V—M直流调速系统中,可能会出现电流断续现象,有何种危害,又有哪些抑制措施?答:危害:电流断续使得系统空载转速很高,机械特性变软;使电动机产生转矩断续,对生产机械不利。
抑制措施:增加整流电路相数、设置平波电抗器、采用反并联可逆线路,形成环流,使电流连续。
9、调速系统的稳态性能指标包括哪些?答:调速范围、静差率10、反馈控制系统的有何作用?答:同开环控制系统相比,闭环反馈控制系统的机械特性硬度提供,转速平稳;静差率更小;调速范围更大。

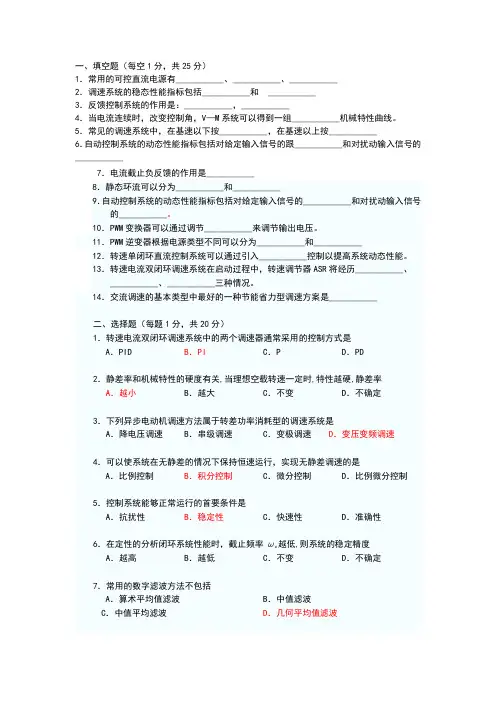

电力拖动自动控制系统试卷及答案
一、填空题(每空1分,共25分)1.常用的可控直流电源有___________、___________、___________2.调速系统的稳态性能指标包括___________和 ___________3.反馈控制系统的作用是:___________,___________4.当电流连续时,改变控制角,V—M系统可以得到一组___________机械特性曲线。
5.常见的调速系统中,在基速以下按___________,在基速以上按___________6.自动控制系统的动态性能指标包括对给定输入信号的跟___________和对扰动输入信号的___________7.电流截止负反馈的作用是___________8.静态环流可以分为___________和___________9.自动控制系统的动态性能指标包括对给定输入信号的___________和对扰动输入信号的___________。
10.PWM变换器可以通过调节___________来调节输出电压。
11.PWM逆变器根据电源类型不同可以分为___________和___________12.转速单闭环直流控制系统可以通过引入___________控制以提高系统动态性能。
13.转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历___________、___________、___________三种情况。
14.交流调速的基本类型中最好的一种节能省力型调速方案是___________二、选择题(每题1分,共20分)1.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A.PID B.PI C.P D.PD2.静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率A.越小B.越大C.不变D.不确定3.下列异步电动机调速方法属于转差功率消耗型的调速系统是A.降电压调速B.串级调速C.变极调速 D.变压变频调速4.可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A.比例控制B.积分控制C.微分控制D.比例微分控制5.控制系统能够正常运行的首要条件是A.抗扰性B.稳定性C.快速性D.准确性6.在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度A.越高B.越低C.不变D.不确定7.常用的数字滤波方法不包括A.算术平均值滤波B.中值滤波C.中值平均滤波D.几何平均值滤波8.转速电流双闭环调速系统中电流调节器的英文缩写是A.ACR B.AVR C.ASR D.ATR9.双闭环直流调速系统的起动过程中不包括A.转速调节阶段B.电流上升阶段C.恒流升速阶段D.电流下降阶段11.下列不属于双闭环直流调速系统启动过程特点的是A.饱和非线性控制 B.转速超调C.准时间最优控制D.饱和线性控制12.下列交流异步电动机的调速方法中,应用最广的是A.降电压调速B.变极对数调速C.变压变频调速 D.转子串电阻调速13.SPWM技术中,调制波是频率和期望波相同的A.正弦波 B.方波 C.等腰三角波 D.锯齿波14.下列不属于异步电动机动态数学模型特点的是A.高阶B.低阶 C.非线性 D.强耦合15.在微机数字控制系统的中断服务子程序中中断级别最高的是A.故障保护 B.PWM生成 C.电流调节 D.转速调节16.比例微分的英文缩写是A.PI B.PD C.VR D.PID17.调速系统的静差率指标应以何时所能达到的数值为准A.平均速度B.最高速C.最低速D.任意速度19.在定性的分析闭环系统性能时,截止频率ωc越高,则系统的稳定精度A.越高B.越低C.不变D.不确定20.采用旋转编码器的数字测速方法不包括A.M法B.T法C.M/T法D.F法三、简答题(每题5分,共10分)1、PID控制器各环节的作用是什么?2、在无静差转速单闭环调速系统中,转速的稳态精度是否还会给定电源和测速发动机精度的影响?并说明理由。
电力拖动自动控制系统复习题及答案
电力拖动自动控制系统复习题及答案一、基础题1、反馈控制系统的作用是:抵抗扰动,服从给定。
2、带比例放大器的反馈控制闭环调速系统是有静差的调速系统,采用比例积分(PI)调节器的闭环调速系统是无静差的调速系统。
3、实际上运算放大器的开环放大系数并不是无穷大,特别是为了避免零点飘移而采用准IP调节器。
4、对于调速系统,最重要的动态性能是抗扰性能,主要是抗负载扰动和抗电网电压扰动的性能。
5、调速系统的动态指标以抗扰性能为主,而随动系统的动态指标则以动态跟随性能为主。
6、超调量的表达式为:δ=(Cmax-C∞)/C∞×100%。
7、在基频以下,磁通恒定时转矩也恒定,属于恒转矩调速性质,而在基频以上,转速升高时转矩降低,属于恒功率调速。
8、当电动机由三相平衡正弦电压供电时,磁链幅值一定时,u S 的大小与电压角频率δ1 成正比,其方向则与磁链矢量正交。
9、调速系统的动态性能就是抵抗扰动的能力。
10、抗扰性能是反馈控制系统最突出的特征之一。
11、转速反馈闭环调速系统的精度信赖于给定和反馈检测精度。
12、比例调节器的输出只取决于输入偏差量的现状;而积分调节器的输出则包含了输入偏差量的全部历史。
13、在起动过程中转速调节器ASR经历了快速进入饱和、饱和、退饱和、三种情况。
14、自动控制系统的动态性能指标包括:跟随性能指标和扰动性能指标。
15、动态降落的表达式为:(△Cmax/Cb) ×100%。
16、基频以上变频调速属于恒功率调速。
17、异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。
18、两种最基本的直流调速方式为:调压调速方式和弱磁调速方式。
19、在典型II型系统性能指标和参数的关系分析中,引入了h,h 是斜率为–20dB/dec的中频段的宽度,称作中频宽。
20、Ws*+W =W1* 是转差频率控制系统突出的特点或优点。
21、异步电机的数学模型由电压方程、磁链方程、转矩方程和运动方程组成。

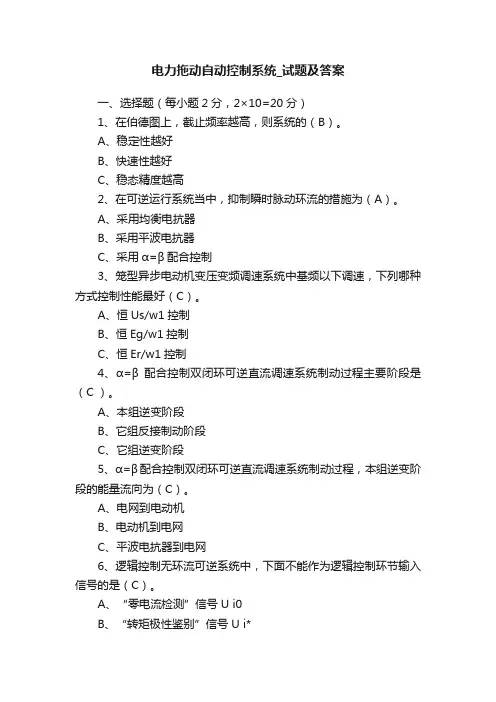

电力拖动自动控制系统_试题及答案
电力拖动自动控制系统_试题及答案一、选择题(每小题2分,2×10=20分)1、在伯德图上,截止频率越高,则系统的(B)。
A、稳定性越好B、快速性越好C、稳态精度越高2、在可逆运行系统当中,抑制瞬时脉动环流的措施为(A)。
A、采用均衡电抗器B、采用平波电抗器C、采用α=β配合控制3、笼型异步电动机变压变频调速系统中基频以下调速,下列哪种方式控制性能最好(C)。
A、恒Us/w1控制B、恒Eg/w1控制C、恒Er/w1控制4、α=β配合控制双闭环可逆直流调速系统制动过程主要阶段是(C )。
A、本组逆变阶段B、它组反接制动阶段C、它组逆变阶段5、α=β配合控制双闭环可逆直流调速系统制动过程,本组逆变阶段的能量流向为(C)。
A、电网到电动机B、电动机到电网C、平波电抗器到电网6、逻辑控制无环流可逆系统中,下面不能作为逻辑控制环节输入信号的是(C)。
A、“零电流检测”信号U i0B、“转矩极性鉴别”信号U i*C、转速给定信号U n*7、α=β配合控制双闭环可逆直流调速系统制动过程,正组VF由整流状态进入本组逆变阶段时,反组VR的工作状态变化为(A)。
A、待逆变状态变为待整流B、待逆变状态变为整流C、待逆变状态变为逆变8、采用准PI调节器的目的是( C )。
A、提高系统增益B、减小高频干扰C、抑制运算放大器零点漂移9、在转速、电流双闭环调速系统带额定负载启动过程中,转速n 达到峰值时,电枢电流值为(B)A、I d=0B、I d=I dLC、I d=I dm10、在转速、电流双闭环调速系统中,以下哪一项影响最大电流I dm的设计(C )。
A、运算放大器B、稳压电源C、电动机允许的过载能力二、填空题(每小题2分,2×5=10分)1、转速、电流双闭环直流调速系统中,电流调节器输出限幅的作用是限制电力电子变换器的最大输出电压。
2、直流调速系统的稳态性能指标有静差率、调速范围、。
3、转速、电流双闭环系统,采用PI调节器,稳态运行时,转速n 取决于给定电压U n*,ASR的输出量取决于负载电流I dL。
电力拖动自动控制系统复习题
填空1.调节直流电动机的转速的方法:调节电枢电压U 、减弱励磁磁通Φ、改变电枢回路电阻R2.调速系统的静差率指标应以最低速时所能达到的数值。
3.双闭环直流调速系统采用PI 调节器,其I 的作用是最终消除稳态偏差4.同步电动机按励磁方式分为______________同步电动机和_________同步电动机两种。
可控励磁、永磁5.异步电动机的动态模型由_________、__________、__________和__________组成。
磁链方程、电压方程、转矩方程、运动方程6.异步电动机的气隙是________的,而同步电动机则有和之分。
均匀、隐极、凸极7.同步电动机的变压变频调速系统有____________________和____________________系统。
他控变频调速、自控变频调速8.数字测速中,M 法测速的分辨率Q=、误差率=δ;T 法测速的分辨率Q=、误差率=δ;其中适合于高速、适合于低速。
cZT 60、%10011⨯M 、)1(60220-M ZM f 、%100112⨯-M 、M 法、T 法 9.双闭环直流调速系统中,内环是,外环是。
电流调节器、转速调节器10.双闭环直流调速系统的起动过程分为三个阶段,I 是、II 是、III 是。
电流上升阶段、恒流升速阶段、转速调节阶段11.调速系统的稳态性能指标为:和。
调速范围、静差率12.常用典型系统的开环传递函数:I 型为:=)(s W ,II 型为:=)(s W 。
)1(+Ts s k、)1()1(2++Ts s s k τ13.V-M 直流调速系统分为βα=配合控制的可逆系统和逻辑控制的可逆系统。
有环流 14.可逆PWM 变换器的控制方式有、和等多种。
双极式、单极式、受限单极式 15.已知:1)(23+++=cs bs as k s W ,采用工程方法近似则:=)(s W 近似条件≤)(s W c 。
1+cs k、)/,/1min(3/1a c b16.典型I 型系统做二阶最佳整定时:=ξ;=kT ;=σ。

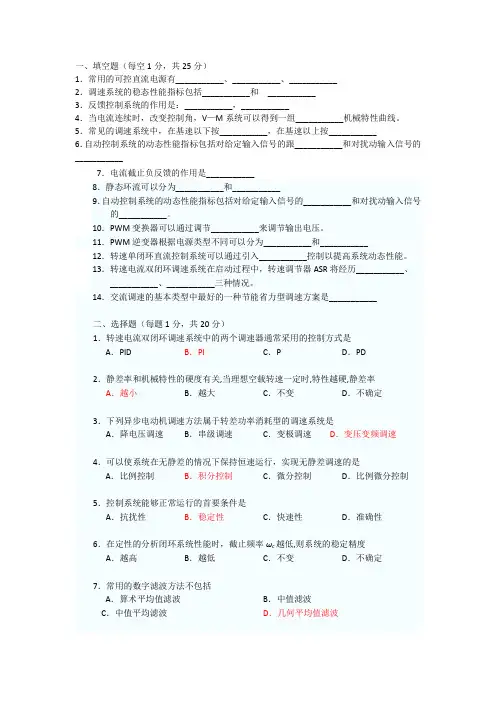

电力拖动自动控制系统试卷及答案
一、填空题(每空1分,共25分)1.常用的可控直流电源有___________、___________、___________2.调速系统的稳态性能指标包括___________和___________3.反馈控制系统的作用是:___________,___________4.当电流连续时,改变控制角,V—M系统可以得到一组___________机械特性曲线。
5.常见的调速系统中,在基速以下按___________,在基速以上按___________6.自动控制系统的动态性能指标包括对给定输入信号的跟___________和对扰动输入信号的___________7.电流截止负反馈的作用是___________8.静态环流可以分为___________和___________9.自动控制系统的动态性能指标包括对给定输入信号的___________和对扰动输入信号的___________。
10.PWM变换器可以通过调节___________来调节输出电压。
11.PWM逆变器根据电源类型不同可以分为___________和___________12.转速单闭环直流控制系统可以通过引入___________控制以提高系统动态性能。
13.转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历___________、___________、___________三种情况。
14.交流调速的基本类型中最好的一种节能省力型调速方案是___________二、选择题(每题1分,共20分)1.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A.PID B.PI C.P D.PD2.静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率A.越小B.越大C.不变D.不确定3.下列异步电动机调速方法属于转差功率消耗型的调速系统是A.降电压调速B.串级调速C.变极调速D.变压变频调速4.可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A.比例控制B.积分控制C.微分控制D.比例微分控制5.控制系统能够正常运行的首要条件是A.抗扰性B.稳定性C.快速性D.准确性6.在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度A.越高B.越低C.不变D.不确定7.常用的数字滤波方法不包括A.算术平均值滤波B.中值滤波C.中值平均滤波D.几何平均值滤波8.转速电流双闭环调速系统中电流调节器的英文缩写是A.ACR B.AVR C.ASR D.ATR9.双闭环直流调速系统的起动过程中不包括A.转速调节阶段B.电流上升阶段C.恒流升速阶段D.电流下降阶段11.下列不属于双闭环直流调速系统启动过程特点的是A.饱和非线性控制B.转速超调C.准时间最优控制D.饱和线性控制12.下列交流异步电动机的调速方法中,应用最广的是A.降电压调速B.变极对数调速C.变压变频调速D.转子串电阻调速13.SPWM技术中,调制波是频率和期望波相同的A.正弦波B.方波C.等腰三角波D.锯齿波14.下列不属于异步电动机动态数学模型特点的是A.高阶B.低阶C.非线性D.强耦合15.在微机数字控制系统的中断服务子程序中中断级别最高的是A.故障保护B.PWM生成C.电流调节D.转速调节16.比例微分的英文缩写是A.PI B.PD C.VR D.PID17.调速系统的静差率指标应以何时所能达到的数值为准A.平均速度B.最高速C.最低速D.任意速度19.在定性的分析闭环系统性能时,截止频率ωc越高,则系统的稳定精度A.越高B.越低C.不变D.不确定20.采用旋转编码器的数字测速方法不包括A.M法B.T法C.M/T法D.F法三、简答题(每题5分,共10分)1、PID控制器各环节的作用是什么2、在无静差转速单闭环调速系统中,转速的稳态精度是否还会给定电源和测速发动机精度的影响并说明理由。
电力拖动自动控制系统试卷及答案
一、填空题(每空1分,共25分)1.常用得可控直流电源有___________、___________、___________2.调速系统得稳态性能指标包括___________与___________3.反馈控制系统得作用就是:___________,___________4.当电流连续时,改变控制角,V—M系统可以得到一组___________机械特性曲线。
5.常见得调速系统中,在基速以下按___________,在基速以上按___________6.自动控制系统得动态性能指标包括对给定输入信号得跟___________与对扰动输入信号得___________7.电流截止负反馈得作用就是___________8.静态环流可以分为___________与___________9.自动控制系统得动态性能指标包括对给定输入信号得___________与对扰动输入信号得___________。
10.PWM变换器可以通过调节___________来调节输出电压。
11.PWM逆变器根据电源类型不同可以分为___________与___________12.转速单闭环直流控制系统可以通过引入___________控制以提高系统动态性能。
13.转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历___________、___________、___________三种情况。
14.交流调速得基本类型中最好得一种节能省力型调速方案就是___________二、选择题(每题1分,共20分)1.转速电流双闭环调速系统中得两个调速器通常采用得控制方式就是A.PIDB.PIC.PD.PD2.静差率与机械特性得硬度有关,当理想空载转速一定时,特性越硬,静差率A.越小B.越大C.不变D.不确定3.下列异步电动机调速方法属于转差功率消耗型得调速系统就是A.降电压调速B.串级调速C.变极调速D.变压变频调速4.可以使系统在无静差得情况下保持恒速运行,实现无静差调速得就是A.比例控制B.积分控制C.微分控制D.比例微分控制5.控制系统能够正常运行得首要条件就是A.抗扰性B.稳定性C.快速性D.准确性6.在定性得分析闭环系统性能时,截止频率ωc越低,则系统得稳定精度A.越高B.越低C.不变D.不确定7.常用得数字滤波方法不包括A.算术平均值滤波B.中值滤波C.中值平均滤波D.几何平均值滤波8.转速电流双闭环调速系统中电流调节器得英文缩写就是A.ACRB.AVRC.ASRD.ATR9.双闭环直流调速系统得起动过程中不包括A、转速调节阶段B、电流上升阶段C、恒流升速阶段D、电流下降阶段11.下列不属于双闭环直流调速系统启动过程特点得就是A.饱与非线性控制B.转速超调C.准时间最优控制D.饱与线性控制12.下列交流异步电动机得调速方法中,应用最广得就是A.降电压调速B.变极对数调速C.变压变频调速D.转子串电阻调速13.SPWM技术中,调制波就是频率与期望波相同得A.正弦波B.方波C.等腰三角波D.锯齿波14.下列不属于异步电动机动态数学模型特点得就是A.高阶B.低阶C.非线性D.强耦合15.在微机数字控制系统得中断服务子程序中中断级别最高得就是A.故障保护B.PWM生成C.电流调节D.转速调节16.比例微分得英文缩写就是A.PIB.PDC.VRD.PID17.调速系统得静差率指标应以何时所能达到得数值为准A.平均速度B.最高速C.最低速D.任意速度19.在定性得分析闭环系统性能时,截止频率ωc越高,则系统得稳定精度A.越高B.越低C.不变D.不确定20.采用旋转编码器得数字测速方法不包括A.M法B.T法C.M/T法D.F法三、简答题(每题5分,共10分)1、PID控制器各环节得作用就是什么?2、在无静差转速单闭环调速系统中,转速得稳态精度就是否还会给定电源与测速发动机精度得影响?并说明理由。
电力拖动自动控制系统考试复习题
考试题型及分数分配1 判断题〔20分,10~20小题〕范围广,2 选择题〔20分,10~20小题〕内容深,细节区分3 填空题〔10分,10小题〕4 设计题〔10分,2小题〕5 简述题〔10分,2小题〕6 无传感器算法:磁链、转矩的计算算法异步电动机转子磁链与定子磁链的估算、转矩的估算7 分析计算题〔20分,3小题〕直流调速系统一判断题1弱磁控制时电动机的电磁转矩属于恒功率性质只能拖动恒功率负载而不能拖动恒转矩负载。
〔Ⅹ〕2采用光电式旋转编码器的数字测速方法中,M法适用于测高速,T 法适用于测低速。
〔√〕3只有一组桥式晶闸管变流器供电的直流电动机调速系统在位能式负载下能实现制动。
〔√〕4直流电动机变压调速与降磁调速都可做到无级调速。
〔√〕5静差率与机械特性硬度是一回事。
〔Ⅹ〕6带电流截止负反应的转速闭环系统不是单闭环系统。
〔Ⅹ〕7电流—转速双闭环无静差可逆调速系统稳态时控制电压U k的大小并非仅取决于速度定U g*的大小。
〔√〕8双闭环调速系统在起动过程中,速度调节器总是处于饱与状态。
〔Ⅹ〕9逻辑无环流可逆调速系统任何时候都不会出现两组晶闸管同时封锁的情况。
〔Ⅹ〕10可逆脉宽调速系统中电动机的转动方向〔正或反〕由驱动脉冲的宽窄决定。
〔√〕11双闭环可逆系统中,电流调节器的作用之一是对负载扰动起抗扰作用。
〔Ⅹ〕及开环系统相比,单闭环调速系统的稳态速降减小了。
〔Ⅹ〕12α=β配合工作制的可逆调速系统的制动过程分为本组逆变与它组制动两阶段〔√〕13转速电流双闭环速度控制系统中转速调节为PID调节器时转速总有超调。
〔Ⅹ〕14 电压闭环相当于电流变化率闭环。
〔√〕15 闭环系统可以改造控制对象。
〔√〕16闭环系统电动机转速及负载电流〔或转矩〕的稳态关系,即静特性,它在形式上及开环机械特性相似,但本质上却有很大的不同。
17直流电动机弱磁升速的前提条件是恒定电动势反电势不变。
〔√〕18 直流电动机弱磁升速的前提条件是恒定电枢电压不变。
成人教育 《电力拖动自动控制系统》期末考试复习题及参考答案
一、简答题1、异步电动机变频调速时,为什么使电压做相应的变化?2、直流电动机有哪几种调速方法?3、矢量控制系统中,坐标变换的作用和意义是什么?4、说明串级调速工作原理。
5、分析交流电机恒1/s u w 、恒1/g E w 、恒1/r E w 控制机械特性特点。
6、两相交变电流的合成磁场也是旋转磁场吗?7、三相异步电动机如何通过坐标变换等效成直流电动机?二、绘制α=β配合控制有环流可逆直流调速系统正向制动过渡过程电枢电压、反电势、电枢电流波形图。
1、额定转速以下调速时,一般保持每极磁通不变。
如果磁通减小,则电机的转矩减小。
反之磁路饱和,电机发热,铁损变大。
所以调速过程中变频同时,对定子电压进行调整,使电压和频率的比值保持不变。
2、由直流电机转速方程知有三种方法调节电枢电压,减弱励磁磁通,改变转子电阻。
3、作用在于通过等效变换,与直流电机控制统一起来,使交流电机的控制按照直流电机的控制实现。
坐标变换实现将非线性、强耦合数学模型简化为线性、解耦的数学模型这样可以研究矢量控制方法了。
4、答案双馈调速工作时,除了电机定子侧与交流电网直接连接外,转子侧也要与交流电网或外接电动势相连,从电路拓扑结构上看,可认为是在转子绕组回路中附加一个交流电动势。
在绕线转子异步电动机的转子侧引入一个可控的附加电动势,就可调节电动机的转速,在异步电机转子回路中附加交流电动势调速的关键就是在转子侧串入一个可变频、可变幅的电压。
对于只用于次同步电动状态的情况来说,比较方便的办法是将转子电压先整流成直流电压,然后再引入一个附加的直流电动势,控制此直流附加电动势的幅值,就可以调节异步电动机的转速。
这就是串级调速的原理。
5、答案u/1w控制最容易实现,它的变频机械特性基本上是平行上恒s移,硬度也比较好,能够满足一般的调速要求,但低速带载能力有限,需对定子压降实行补偿恒g E/1w控制是通常对恒压比控制实行电压补偿的标准,可以φ=恒值,从而改善了低速性能。
电力拖动自动控制系统试卷及答案
电力拖动自动控制系统试卷及答案一、填空题(每空1分,共25分)1.常用的可控直流电源有___________、___________、___________2.调速系统的稳态性能指标包括___________和___________3.反馈控制系统的作用是:___________,___________4.当电流连续时,改变控制角,V—M系统可以得到一组___________机械特性曲线。
5.常见的调速系统中,在基速以下按___________,在基速以上按___________ 6.自动控制系统的动态性能指标包括对给定输入信号的跟___________和对扰动输入信号的___________7.电流截止负反馈的作用是___________8.静态环流可以分为___________和___________9.自动控制系统的动态性能指标包括对给定输入信号的___________和对扰动输入信号的___________。
10.PWM变换器可以通过调节___________来调节输出电压。
11.PWM逆变器根据电源类型不同可以分为___________和___________12.转速单闭环直流控制系统可以通过引入___________控制以提高系统动态性能。
13.转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历___________、___________、___________三种情况。
14.交流调速的基本类型中最好的一种节能省力型调速方案是___________二、选择题(每题1分,共20分)1.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A.PID B.PI C.P D.PD2.静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率A.越小B.越大C.不变D.不确定3.下列异步电动机调速方法属于转差功率消耗型的调速系统是A.降电压调速B.串级调速C.变极调速D.变压变频调速4.可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A.比例控制B.积分控制C.微分控制D.比例微分控制5.控制系统能够正常运行的首要条件是A.抗扰性B.稳定性C.快速性D.准确性6.在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度A.越高B.越低C.不变D.不确定7.常用的数字滤波方法不包括A.算术平均值滤波B.中值滤波C.中值平均滤波D.几何平均值滤波8.转速电流双闭环调速系统中电流调节器的英文缩写是A.ACRB.AVR C.ASRD.ATR9.双闭环直流调速系统的起动过程中不包括A.转速调节阶段B.电流上升阶段C.恒流升速阶段D.电流下降阶段11.下列不属于双闭环直流调速系统启动过程特点的是A.饱和非线性控制B.转速超调C.准时间最优控制D.饱和线性控制12.下列交流异步电动机的调速方法中,应用最广的是A.降电压调速B.变极对数调速C.变压变频调速D.转子串电阻调速13.SPWM技术中,调制波是频率和期望波相同的A.正弦波B.方波C.等腰三角波D.锯齿波14.下列不属于异步电动机动态数学模型特点的是A.高阶B.低阶C.非线性D.强耦合15.在微机数字控制系统的中断服务子程序中中断级别最高的是A.故障保护B.PWM 生成C.电流调节D.转速调节16.比例微分的英文缩写是A.PI B.PD C.VR D.PID17.调速系统的静差率指标应以何时所能达到的数值为准A.平均速度B.最高速C.最低速D.任意速度19.在定性的分析闭环系统性能时,截止频率ωc越高,则系统的稳定精度A.越高B.越低C.不变D.不确定20.采用旋转编码器的数字测速方法不包括A.M法B.T法C.M/T法D.F法三、简答题(每题5分,共10分)1、PID控制器各环节的作用是什么?2、在无静差转速单闭环调速系统中,转速的稳态精度是否还会给定电源和测速发动机精度的影响?并说明理由。
《电力拖动自动控制系统》复习题
《电力拖动自动控制系统》试题一、填空题(本题 30分,每空1.5分)1、调速系统的稳态性能指标包括和静差率。
2、闭环系统可以获得比开环系统硬得多的稳态特性,从而在保证一定的要求下,能够提高调速范围,为此所付出的代价是,须增设装置和电压放大器。
3、电流调节器可以对电网电压的波动起的作用。
4、转速、电流双闭环调速系统的静特性在时表现为转速无静差,这时,起主要调节作用。
5、工程设计方法的基本思路是,把调节器的设计方法分作两步:第一步,先选择调节器的结构,以确保系统稳定,同时满足所需的;第二步,再选择调节器的参数,以满足。
6、VVVF控制是指逆变器输出电压和可变的控制。
7、当一组晶闸管整流工作时,让另一组晶闸管处在,但两组触发脉冲的错开得比较远,彻底杜绝了瞬时的产生,这就是错位控制的无环流可逆系统。
8、SPWM控制技术包括和双极性控制两种方式。
9、串级调速系统可以实现异步电机的调速,而且具有高效率的调速性能,但所付出的代价是,增设。
10、负反馈的作用是。
11、常用的可控直流电源有旋转变流机组、、直流斩波器或脉宽调制变换器。
12、电流截止负反馈的作用是。
13、在 s 值很小的范围内,只要能够保持不变,异步电动机的转矩就近似与成正比,这就是转差频率控制系统的基本概念。
14、静态环流可以分为直流平均环流和。
15、自动控制系统的动态性能指标包括对给定输入信号的和对扰动输入信号的抗扰性能指标。
16、PWM变换器可以通过调节来调节输出电压。
17、脉宽调制器是一个装置,由电流调节器 ACR 输出的控制电压进行控制。
18、PWM逆变器根据电源类型不同可以分为电压型和。
19、有环流可逆直流调速系统的典型控制方式是,即工作制。
20、转速单闭环直流控制系统可以通过引入环控制以提高系统动态性能。
21、转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历、饱和、退饱和三种情况。
22、交流调速的基本类型中最好的一种节能省力型调速方案是。
《电力拖动与控制》总复习题
《电⼒拖动与控制》总复习题《电⼒拖动与控制》总复习题1.多轴电⼒拖动系统中,负载转矩和飞轮矩折算的原则是:按照能量守恒定律,系统在折算前和折算后应具有相等的和。
2.当T=T L时,dn/dt=0,系统的运⾏状态为,当T>T L时,dn/d t>0,系统的运⾏状态为。
3.电⼒拖动系统做升降运⾏,提升重物时,折算到电动机轴上的负载转矩为,下放重物时,折算到电动机轴上的负载转矩为。
4.按照电动机的种类不同,电⼒拖动系统分为和。
5.典型的负载转矩特性有恒转矩特性、、三种。
6.他励直流电动机的起动⽅法有和。
7、反抗性负载转矩是由摩擦⼒产⽣的与⽆关,但总是与相反8.他励直流电动机的调速⽅式有、、。
9.三相异步电动机反接制动⽅法有和。
10.双笼型异步电动机总,被称为启动笼,被称为运⾏笼。
11.三相异步电动机,Y型连接变换成YY型连接时,输出功率,起动转矩。
12.根据⽣产⼯艺的要求,⼈为地改变电⼒拖动系统的转速,称为。
13.电⼒拖动系统的调速⽅法有和两种⽅式。
14.衡量电动机调速性能的技术指标有、、、15.电动机转速变化的次数叫调速级数,级数,越好。
16.当时,为⽆级调速,最好。
17.异步电动机调速最基本的有、、。
18.根据阻转矩获得的⽅法,可将电⽓制动分为三类:、、和19.转⼦回路串电阻是异步电动机传统的调速⽅法。
20.它励直流电动机调速的⽅法有、。
21.它励直流电动机电⽓制动可分为三类:、、和22.根据硬度系数的不同,通常将电动机的机械特性分为、、。
23.他励直流电动机的电⽓制动⽅法有能耗制动和、。
24.⼀台他励直流电动机,n N=1460r/min,δ=;最⼩转速为n min=1200r/min时,D = 。
25、异步电动机的机械特性⽅程式有、和三种表达⽅式。
26.⼀台三相异步电动机,P N=30KW,n N=1460r/min,,则S N=,T N=N·m。
27.三相异步电动机Y-△起动时,起动电流为直接起动的,起动转矩为直接起动的。
《电力拖动自动控制系统》复习 学习材料 试题与参考答案
《电力拖动自动控制系统》复习学习材料试题与参考答案一、单选题1.转速电流双闭环调速系统中电流调节器的英文缩写是(A)。
A.ACRB.AVRC.ASRD.ATR2.增加直流自动调速系统的调速范围最有效的方法是(A)。
A.减小电动机转速降B.提高电枢电流C.增加电动机电枢电压3.转速电流双闭环调速系统在起动的恒流升速阶段中,两个调节器的关系为(C)。
A.ASR和ACR均饱和限幅输出B.ASR不饱和,ACR饱的限幅输出C.ASR饱和限幅输出,ACR不饱和D.ASR和ACR均不饱和4.交流异步电动机采用调压调速,从高速变到低速,其转差功率(B)。
A.不变B.全部以热能的形式消耗掉了C.大部分回馈到电网中5.在调速系统中,电压微分负反馈及电流微分负反馈是属于(B)环节。
A.反馈环节B.稳定环节C.放大环节D.保护环节6.在转速负反馈调速系统中,当负载变化时,电动机的转速也跟着变化,其原因是(B)。
A.整流电压的变化B.电枢回路电压降的变化C.控制角的变化D.温度的变化。
7.开环自控系统在出现偏差时,系统将(A)。
A.不能自动调节B.能自动调节C.能够消除偏差8.下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中,错误的是(B)。
A.只用比例放大器的反馈控制系统,其被调量仍是有静差的B.反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C.反馈控制系统的作用是:抵抗扰动.服从给定D.系统的精度依赖于给定和反馈检测的精度9.在采用有续流二极管的半控桥式整流电路对直流电动机供电的调速系统中,其主电路电流的检测应采用(B)。
A.交流互感器B.直流互感器C.霍尔元件10.在有环流可逆系统中,若正组晶闸管处于整流状态,则反组晶闸管必然处在(A)。
A.待逆变状态B.逆变状态C.待整流状态11.带有电流截止负反馈环节的调速系统,为使电流截止负反馈参与调节后机械特性曲线下垂段更陡一些,应把反馈取样电阻的阻值选得(A)。
电力拖动自动控制系统试卷及答案
一、填空题(每空1分,共25分)1.常用的可控直流电源有___________、___________、___________2.调速系统的稳态性能指标包括___________和___________3.反馈控制系统的作用是:___________,___________4.当电流连续时,改变控制角,V—M系统可以得到一组___________机械特性曲线。
5.常见的调速系统中,在基速以下按___________,在基速以上按___________6.自动控制系统的动态性能指标包括对给定输入信号的跟___________和对扰动输入信号的___________ 7.电流截止负反馈的作用是___________8.静态环流可以分为___________和___________9.自动控制系统的动态性能指标包括对给定输入信号的___________和对扰动输入信号的___________。
10.PWM变换器可以通过调节___________来调节输出电压。
11.PWM逆变器根据电源类型不同可以分为___________和___________12.转速单闭环直流控制系统可以通过引入___________控制以提高系统动态性能。
13.转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历___________、___________、___________三种情况。
14.交流调速的基本类型中最好的一种节能省力型调速方案是___________二、选择题(每题1分,共20分)1.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A.PID B.PI C.P D.PD2.静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率A.越小B.越大C.不变D.不确定3.下列异步电动机调速方法属于转差功率消耗型的调速系统是A.降电压调速B.串级调速C.变极调速D.变压变频调速4.可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A.比例控制B.积分控制C.微分控制D.比例微分控制5.控制系统能够正常运行的首要条件是A.抗扰性B.稳定性C.快速性D.准确性6.在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度A.越高B.越低C.不变D.不确定7.常用的数字滤波方法不包括A.算术平均值滤波B.中值滤波C.中值平均滤波D.几何平均值滤波8.转速电流双闭环调速系统中电流调节器的英文缩写是A.ACR B.AVR C.ASR D.ATR9.双闭环直流调速系统的起动过程中不包括A.转速调节阶段B.电流上升阶段C.恒流升速阶段D.电流下降阶段11.下列不属于双闭环直流调速系统启动过程特点的是A.饱和非线性控制B.转速超调C.准时间最优控制D.饱和线性控制12.下列交流异步电动机的调速方法中,应用最广的是A.降电压调速B.变极对数调速C.变压变频调速D.转子串电阻调速13.SPWM技术中,调制波是频率和期望波相同的A.正弦波B.方波C.等腰三角波D.锯齿波14.下列不属于异步电动机动态数学模型特点的是A.高阶B.低阶C.非线性D.强耦合15.在微机数字控制系统的中断服务子程序中中断级别最高的是A.故障保护B.PWM生成C.电流调节D.转速调节16.比例微分的英文缩写是A.PI B.PD C.VR D.PID17.调速系统的静差率指标应以何时所能达到的数值为准A.平均速度B.最高速C.最低速D.任意速度19.在定性的分析闭环系统性能时,截止频率ωc越高,则系统的稳定精度A.越高B.越低C.不变D.不确定20.采用旋转编码器的数字测速方法不包括A.M法B.T法C.M/T法D.F法三、简答题(每题5分,共10分)1、PID控制器各环节的作用是什么?2、在无静差转速单闭环调速系统中,转速的稳态精度是否还会给定电源和测速发动机精度的影响?并说明理由。
电力拖动自动控制系统试卷及答案
一、填空题(每空1分,共25分)1.常用的可控直流电源有___________、___________、___________2.调速系统的稳态性能指标包括___________和___________3.反馈控制系统的作用是:___________,___________4.当电流连续时,改变控制角,V—M系统可以得到一组___________机械特性曲线。
5.常见的调速系统中,在基速以下按___________,在基速以上按___________6.自动控制系统的动态性能指标包括对给定输入信号的跟___________和对扰动输入信号的___________7.电流截止负反馈的作用是___________8.静态环流可以分为___________和___________9.自动控制系统的动态性能指标包括对给定输入信号的___________和对扰动输入信号的___________。
10.PWM变换器可以通过调节___________来调节输出电压。
11.PWM逆变器根据电源类型不同可以分为___________和___________12.转速单闭环直流控制系统可以通过引入___________控制以提高系统动态性能。
13.转速电流双闭环调速系统在启动过程中,转速调节器ASR将经历___________、___________、___________三种情况。
14.交流调速的基本类型中最好的一种节能省力型调速方案是___________二、选择题(每题1分,共20分)1.转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A.PIDB.PIC.PD.PD2.静差率和机械特性的硬度有关,当理想空载转速一定时,特性越硬,静差率A.越小B.越大C.不变D.不确定3.下列异步电动机调速方法属于转差功率消耗型的调速系统是A.降电压调速B.串级调速C.变极调速D.变压变频调速4.可以使系统在无静差的情况下保持恒速运行,实现无静差调速的是A.比例控制B.积分控制C.微分控制D.比例微分控制5.控制系统能够正常运行的首要条件是A.抗扰性B.稳定性C.快速性D.准确性6.在定性的分析闭环系统性能时,截止频率ωc越低,则系统的稳定精度A.越高B.越低C.不变D.不确定7.常用的数字滤波方法不包括A.算术平均值滤波B.中值滤波C.中值平均滤波D.几何平均值滤波8.转速电流双闭环调速系统中电流调节器的英文缩写是A.ACRB.AVRC.ASRD.ATR9.双闭环直流调速系统的起动过程中不包括A.转速调节阶段B.电流上升阶段C.恒流升速阶段D.电流下降阶段11.下列不属于双闭环直流调速系统启动过程特点的是A.饱和非线性控制B.转速超调C.准时间最优控制D.饱和线性控制12.下列交流异步电动机的调速方法中,应用最广的是A.降电压调速B.变极对数调速C.变压变频调速D.转子串电阻调速13.SPWM技术中,调制波是频率和期望波相同的A.正弦波B.方波C.等腰三角波D.锯齿波14.下列不属于异步电动机动态数学模型特点的是A.高阶B.低阶C.非线性D.强耦合15.在微机数字控制系统的中断服务子程序中中断级别最高的是A.故障保护B.PWM生成C.电流调节D.转速调节16.比例微分的英文缩写是A.PIB.PDC.VRD.PID17.调速系统的静差率指标应以何时所能达到的数值为准A.平均速度B.最高速C.最低速D.任意速度19.在定性的分析闭环系统性能时,截止频率ωc越高,则系统的稳定精度A.越高B.越低C.不变D.不确定20.采用旋转编码器的数字测速方法不包括A.M法B.T法C.M/T法D.F法三、简答题(每题5分,共10分)1、PID控制器各环节的作用是什么?2、在无静差转速单闭环调速系统中,转速的稳态精度是否还会给定电源和测速发动机精度的影响?并说明理由。
电力拖动自动控制系统复习题
1、直流电动机调速的方法:①调节电枢供电电压(平滑调速、范围大);②减弱励磁磁通(范围小);③改变电枢回路电阻(有级调速)。
④变压调速2、可控直流电源分为:旋转交流机组、静止式可控整流器、直流斩波器或脉宽调制变换器。
3、旋转交流机组:优点:调速范围广,易于实现平滑调速,起动、制动性能好,过载转矩大,可靠性高,动态性能良好。
缺点:有机械整流器和电刷,噪声大,维护困难;换向产生火花,使用环境受限;结构复杂,容量、转速、电压受限。
4、静止式可控整流器:优点:经济,可靠,噪音低,效率高,响应快。
缺点:①单向导电造成:半控桥只能一个象限,全控桥两个象限,为实现四个象限要两套;②对过电压,过电流敏感,要注意保护;③“电力公害”。
5、直流斩波器或脉宽调制变换器:优点:①靠电机电感就能使电流连续;②无电流连续问题;③功率因数高。
缺点:单向导电。
6、调速范围和静差率合称调速系统的稳态性能指标调速范围:生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围;min max n n D =。
静差率:当系统在某一转速下运行时,负载由理想空载增加到额定值时所对应的转速降落 N n ∆,与理想空载转速0n 之比;%10000⨯∆=∆=n n S n n S N N 或。
它和机械特性的硬度有关系,特性越硬静差率越小,转速的稳定度就越高。
7、单闭环调速系统的过程:与电动机同轴安装一台测速发电机TG,从而引出与被调量转速成正比的负反馈电压n U ,与给定电压*n U 相比较后,得到转速偏差电压n U ∆,经过放大器A,产生电力电子变换器UPE 所需的控制电压c U ,用以控制电动机的转速。
8、开环系统机械特性和闭环系统静特性的关系: (Kn n K C RI n C RI n OP d e d cl e d OP +∆=∆⇒+=∆=∆1)1(,) ①闭环系统静特性可以比开环系统机械特性硬得多;②闭环系统的静差率要比开环系统小得多;③如果所要求的静差率一定,则闭环系统可以大大提高调速范围;④要取得上诉三项优势,闭环系统必须设置放大器。
电力拖动自控系统复习题
考试内容及要求第一章转速负反馈单闭环直流调速系统1.反馈控制闭环直流调速系统的稳态分析(1)调速系统的转速控制要求及两个稳态指标(2)晶闸管-电动机系统(V-M系统)的开环机械特性(3)转速负反馈单闭环有静差调速系统的组成、稳态结构图及其静特性(4)开环机械特性与闭环静特性的关系(5)反馈控制规律(闭环系统的基本性质)和系统稳态抗扰性能分析(6)转速负反馈单闭环调速系统的稳态参数计算2.单闭环调速系统的动态结构图和动态抗扰性能分析3.无静差调速系统(1)系统无静差的实现方法(2)无静差调速系统的组成及其特点第二章转速、电流双闭环调速系统和调节器的工程设计方法1.转速、电流双闭环调速系统(1)双闭环调速系统的组成、稳态结构图及其静特性(2)双闭环调速系统的稳态工作点及其稳态参数计算(3)双闭环调速系统的动态结构图及其动态性能分析2.调节器的工程设计方法(1)典型I、II型系统的结构、特点及其性能指标与可调参数的关系(2)系统结构(如小惯性和大惯性环节)的近似处理(3)调节器校正及其参数选择(4)利用实际系统的动态结构图,根据典型I、II型系统的结构、特点和性能,选择调节器的类型及其参数《电力拖动自控系统》综合复习资料一、填空题,占201、晶闸管—电动机系统中,抑制电流脉动可采取的措施是:、和。
2、位置随动系统一般由五个部分组成,这五个部分分别是:位置传感器、电压比较放大器、、和减速器与负载。
3、可逆V—M系统存在环流的问题,环流可以分为静态环流和动态环流两种,静态环流由可分为和两种。
4、双闭环调速系统中引入转速微分负反馈的作用是。
5、转速、电流双闭环直流调速系统的起动过程有、和三个特点。
6、直流调速系统常用的可控直流电源有、和。
7、双闭环直流调速系统中,电流调节器主要对产生的扰动起到抵抗作用。
8、调速系统转速控制的要求主要集中在三个方面,具体为、和。
9、直流调速系统的主要形式是晶闸管-电动机调速系统,简称为系统。
电力拖动自动控制系统复习题
电力拖动自动控制系统复习题一、填空题1. 直流调速系统用的可控直流电源有:旋转变流机组(G-M系统)、静止可控整流器(V-M统)、直流斩波器和脉宽调制变换器(PWM)。
2. 转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制和转速超调。
3. 交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控制三种。
4. 变频器从结构上看,可分为交交变频、交直交变频两类,从变频电源性质看,可分为电流型、电压型两类。
5. 相异步电动机的数学模型包括:电压方程、磁链方程、转矩方程和运动方程。
6. 异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。
7. 常见的调速系统中,在基速以下按恒转矩调速方式,在基速以上按恒功率调速方式。
8. 调速系统的稳态性能指标包括调速范围和静差率。
9. 反馈控制系统的作用是:抵抗扰动,服从给定。
10. VVVF控制是指逆变器输出电压和频率可变的控制11、转速、电流双闭环调速系统当中,两个调节器采用串级联接,其中转速反馈极性为负反馈、电流反馈极性为负反馈。
12、直流斩波器的几种常用的控制方法:①T不变,变ton——脉冲宽度调制(PWM);②ton不变,变T——脉冲频率调制(PFM);③ton和T都可调,改变占空比——混合型。
13、转速、电流双闭环系统,采用PI调节器,稳态运行时,转速n取决于给定电压、ASR的输出量取决于负载电流。
14. 各种电力拖动自动控制系统都是通过控制电动机转速来工作的。
15. V-M系统中,采用三相整流电路,为抑制电流脉动,可采用的主要措施是设置平波电抗器。
16、在单闭环调速系统中,为了限制全压启动和堵转电流过大,通常采用电流截止负反馈。
17、在α=β配合控制的直流可逆调速系统中,存在的是直流平均环流,可用串接环流电抗器抑制。
18、采用PI调节器的转速、电流双闭环系统启动时,转速调节器经历不饱和、饱和、退饱和三种状态。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《电力拖动自动控制系统》复习题
一、简答题:
1、为什么直流电动机在电力拖动领域中得到了广泛的应用?答:直流电动机具有良好的起、制动性能,宜于在大范围内平滑调速,在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。
2、在《电机拖动自动控制系统》课程体系内,为什么非常重视直流拖动控制系统部分?答:直流拖动控制系统在理论和实践上都比较成熟,而且从反馈闭环控制的角度来讲,又是交流拖动系统的基础。
3、直流电动机调速的基本方法有几种?答:调节励磁电压、调节励磁磁通、改变电枢回路电阻
4、直流调速系统用的可控直流电源有哪些种类?答:旋转变流机组、静止可控整流器、直流斩波器和
脉宽调制变换器
5、在直流调速系统内,晶闸管有何缺陷?
答:(1)晶闸管的单向导电性不允许电流反向,给系统的可逆运行造成困难。
(2)晶闸管对过电压过电流和过高的du/dt 和di/dt 都十分敏感,任意指标超过允许值都可能使原件快速损坏。
(3)系统在深度调速状态时,晶闸管的导通角很小,使得系统的功率因数很低,产生较大谐波,引起电网电压畸变,使附近用电设备损坏。
(4)晶闸管依靠反向偏置电压关断,强迫关断电路中电容易失效,从而无法通过充放电提供反压,造成电路失控使晶闸管无法关断。
6、牵引传动系统的基本控制方式有几种类型?
答:(没找到)
7、V-M 直流调速系统中,晶闸管整流桥的触发角在何范围时系统电功率处于何种状态?答:触发角为
0°- 90°时,晶闸管整流桥处于整流状态,系统输出电功率。
触发角为90°- 180°时,晶闸管整流桥处于逆变状态,系统吸收电功率。
8、V-M直流调速系统中,可能会出现电流断续现象,有何种危害,又有哪些抑制措施?
答:
危害:电流断续使得系统空载转速很高,机械特性变软;使电动机产生转矩断续,对生产机械不利。
抑制措施:增加整流电路相数、设置平波电抗器、采用反并联可逆线路,形成环流,使电流连续。
9、调速系统的稳态性能指标包括哪些?
答:调速范围、静差率
10、反馈控制系统的有何作用?答:同开环控制系统相比,闭环反馈控制系统的机械特性硬度提供,
转速平稳;静差率
更小;调速范围更大。
11、为何需要可逆调速系统?
答:单组晶闸管装置供电的调速系统中,电动机都只是朝着一个方向旋转的,因此只能获得单象限运行,然而许多的生产机械却要求电动机正反转和快速制动,需要四象限运行的
特性,此时必须采用可逆调速系统。
12、直流电动机电枢反接可逆线路的形式有哪多种?并说明每种方式的适用场所。
答:接触器切换的可逆线路,适用于不经常正反转的生产机械。
晶闸管开关切换的可逆线路,适用于中小容量的可逆拖动系
统。
两组晶闸管反并联的可逆线路,适用于频繁正反转的生产
机械。
13、在直流电机可逆调速系统中,若采用两组晶闸管装置反并联方式供电,试分析工作原理。
14、单组晶闸管装置供电的V-M系统在拖动起重机类型负载提升和下放重物时,如何工作?
答:单组晶闸管装置带位势性负载,当控制角0° <a <90°时,平均输出电压为正值,
且理想空载值Ud0>E,输出整流电流产生转矩提升重物,此时晶闸管装置工作在整流状态。
当控制角90° <a <180°时,平均输出电压为负值,且理想空载值|-Ud0|<|-E|,-E 为重物带动电机产生的反向感生电动势,从而产生电流和转矩,方向与提升重物时相同,从而平衡重力矩,此时晶闸管装置工作在逆变状态,将重物的势能转化为电能,回馈到电网中。
15、两组晶闸管反并联的可逆V-M系统中,是否有环流?并说明环流对系统有何危害?有何益处?
答:
反并联可逆线路的两组晶闸管之间通常存在环流。
危害:显著加重晶闸管和变压器的负担,消耗无用功率,环流过大时还会损坏晶闸管装置。
益处:可将环流用作流过晶闸管的基本负载电流,使电机空载或轻载时仍然输出电流连续,避免断续带来的非线性现象和对系统静、动态性能的影响。
少量的环流还能保证电流无间断反向,加快反向的过渡过程。
16、在两组晶闸管反并联的可逆V-M系统中,两组可逆线路在一定控制角下稳定工作时出现的环流,此类环流称为何种环流类型?有何消除方法。
答:
一定控制角下稳定工作时出现的环流为静态环流。
静态环流分为:直流平均环流和瞬时脉动环流。
消除方法:。
