实训题---电力拖动控制线路设计试题
电力拖动控制线路与技能训练实作试卷
电力拖动控制线路与技能训练实作试卷
考试时间：（210分钟）
一、设计并画出两台电动机顺序启动同时停止线路原理图和接线图（20分）（一）控制要求：
1、电动机M1启动后M2才启动，按下停止M1和M2同时停止。
2、具有短路、过载、欠压、失压保护和接地保护。
（二）考核要求：
1、设计出的线路必须无短路现象并达到控制要求。
2、采用国家统一规定的电气符号画出。
3、电路图采用电路编号法，即对电路中的各个接点用字母或数字编号。
4、画接线图时，根据所有电器元件的实际位置绘制，其文字符号与电路图一致。
二、安装两台电动机顺序启动同时停止并调试线路（70分）
考核要求：
1、根据设计的电气原理图配齐电气元件，将元件安装固定在给定的实验板上。
2、按线路图所示，在板前接线并符合有关技术和工艺要求。
3、安装导线选配：用2.5mm2 单芯铝导线和0.5 mm2 的多芯铜导线。
4、安装完毕后用万用表正确检查线路。
检查完毕主动向监考老师提出通电试车
要求，经同意后方可通电试车。
如未经监考老师同意私自通电试车者，将扣除20分的试车分。
5、一次试车不成功，必须断电后进行检查，检查后可向监考老师提出二次试车
要求。
6、考试结束必须清理切断电源，清理现场，一切复原。
三、安全文明生产（10分）
在以上各项考试中，有违反安全文明生产行为或出现重大事故的情况，监考老师应立即纠正或予以制止，并酌情扣2至10分。
电力拖动测试题及答案
电力拖动测试题及答案一、单选题（共60题，每题1分，共60分）1、CA6140型车床主轴调速采用________。
A、电气调速B、机械与电气配合调速C、齿轮箱进行的机械有级调速D、齿轮箱进行的机械无级调速正确答案：C2、主电路在电源开关的出线端按相序依次编号为________。
A、L1，L2，L3B、R，S，TC、U，V，WD、U11，V11，W11正确答案：D3、接近开关是一种近代发展起来的________行程开关。
A、电磁式B、机械式C、无触点D、有触电正确答案：C4、能耗制动是指当电动机切断交流电源后，立即在____的任意两相中接入____。
A、定子绕组、交流电B、定子绕组、直流电C、转子绕组、交流电D、转子绕组、直流电正确答案：B5、CA6140车床主轴电动机采用的启动方式是______。
A、Y-△降压启动B、串电阻降压启动C、直接启动D、反接启动正确答案：C6、CA6140型车床电气控制线路中，刀架快速移动电机未设过载保护是因为________。
A、电动机容量太小B、电动机额定电流小C、该电动机为点动控制，运行时间短D、以上都不是正确答案：C7、位置控制又叫________控制。
A、速度B、行程C、时间D、正反转正确答案：B8、M7130型平面磨床电磁吸盘与三台电动机M1、M2、M3之间的电气联锁是由________实现的。
A、QS2B、KAC、CQS1D、QS2和KA的常开触头(3一4)正确答案：D9、在电动机切断交流电源后，通过立即在定子绕组的任意两项中通入直流电，以消耗转子惯性运动的动能来进行制动的方法称为________。
A、能耗制动B、反转控制C、电力制动D、反接制动正确答案：A10、机床设备在正常工作时，一般要求电动机处在连续运转状态；在试车或调整刀具与工件的相对位置时，又需要电动机能点动控制。
能实现这种工艺要求的线路是____。
A、接触器联锁正反转控制线路B、连续与点动混合正转控制线路C、点动正转控制线路D、自锁正转控制线路正确答案：B11、正转控制线路只能控制电动机________。
电力拖动控制线路与技能训练 试卷及答案
学年度第二学期试卷一《电力拖动控制线路与技能训练》适用班级:出题人:一．判断题。
对的打“√"，错的打“×”（每题1分，共60分)1、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。
( ）2、倒顺开关外壳上的接地螺钉应可靠接地。
( ）3、按钮的触头允许通过的电流较小，一般不超过10A。
4、主令控制不使用时，手柄应停在零位. （）5、接触器除用来通断大电流电路外,还具有欠电压和过电压保护功能.( ）6、交流接触器中主要的发热部件是铁心。
（ )7、交流接触器的线圈一般做成细而长的圆筒形,以增强铁心的散热效果.( ）8、、按下复合按钮时,其常开触头和常闭触头同时动作。
（)9、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁.（）10、直流接触器铁心端面不需要嵌装短路环。
（）11、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。
（）12、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难.( ）13、运行中的交流接触器，其铁心端面不允许涂油防锈。
（）14、继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。
（）15、JZ7—4A型中间继电器有4对常开触头、4对常闭触头。
（）16、当电路发生短路或过载故障时，过电流继电器的触头即动作。
（）17、在电路正常工作时,欠电流继电器的衔铁与铁心始终是吸合的。
( ）18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的.（）19、JS7—A系列断电延时型和通电延时型时间继电器的组成元件是通用的。
( )20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。
（）21、热继电器都带断相保护装置. ( ）22、熔断器和热继电器都是保护电器，两者可以互相代用。
( )23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护. ( ）24、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。
( ）25、流过主电流和辅助电路中的电流相等。
电力拖动实训练习题
电力拖动实训练习题电力拖动实训练习题在现代工业生产中，电力拖动技术被广泛应用于各种机械设备的运行和控制中。
通过电力拖动，可以实现机械设备的自动化、精确控制和高效运行。
为了提高学生在电力拖动方面的实践能力，训练习题是一种非常有效的教学方法。
本文将介绍一些电力拖动实训练习题，以帮助学生更好地理解和掌握这一技术。
一、电机启动与制动控制1. 请简述直流电动机的起动方法，并说明其适用范围。
直流电动机的起动方法有直接起动、降压起动和自耦变压器起动。
直接起动是指将电机直接连接到电源上，适用于小功率的直流电动机。
降压起动是通过降低电源电压来减小电机的起动电流，适用于中小功率的直流电动机。
自耦变压器起动是通过自耦变压器来降低电源电压，适用于大功率的直流电动机。
2. 请说明电机制动的原理，并列举常见的电机制动方法。
电机制动是指通过改变电机的电磁状态，使其产生制动力，从而实现电机的停止或减速。
常见的电机制动方法有反接制动、电阻制动、反电动势制动和永磁制动。
反接制动是通过改变电机的电源接线方式，使电机反接到电源上，从而产生制动力。
电阻制动是通过在电机电路中串联电阻，使电机的终端电压降低，从而产生制动力。
反电动势制动是通过改变电机的励磁电流，使电机的电磁力矩增大，从而产生制动力。
永磁制动是通过在电机电路中引入永磁体，使电机产生制动力。
二、电机速度控制1. 请说明直流电动机的调速方法，并分析其优缺点。
直流电动机的调速方法有电压调速、电流调速和外加电阻调速。
电压调速是通过改变电机的供电电压，来改变电机的转速。
电流调速是通过改变电机的励磁电流或电枢电流，来改变电机的转速。
外加电阻调速是通过在电机电路中串联电阻，来改变电机的转速。
这些调速方法各有优缺点，电压调速简单易实现，但效果不稳定；电流调速调节范围大，但系统复杂；外加电阻调速简单可靠，但效率低。
2. 请说明交流电动机的调速方法，并分析其优缺点。
交流电动机的调速方法有电压调速、频率调速和转子电阻调速。

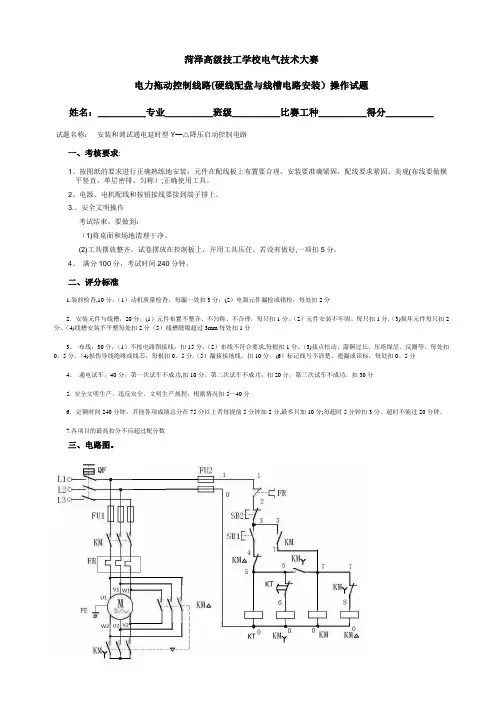

电力拖动控制线路与技能训练实操考题
菏泽高级技工学校电气技术大赛电力拖动控制线路(硬线配盘与线槽电路安装）操作试题姓名：＿＿＿＿＿专业＿＿＿＿＿班级＿＿＿＿＿比赛工种＿＿＿＿＿得分＿＿＿＿＿试题名称：安装和调试通电延时型Y—△降压启动控制电路一、考核要求:1。
按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要准确紧固，配线要求紧固、美观(布线要做横平竖直、单层密排、匀称）;正确使用工具。
2、电源、电机配线和按钮接线要接到端子排上。
3.、安全文明操作考试结束，要做到：（1)将桌面和场地清理干净。
(2)工具摆放整齐，试卷摆放在控制板上，并用工具压住。
若没有做好,一项扣5分。
4。
满分100分，考试时间240分钟。
二、评分标准1.装前检查,10分，（1）动机质量检查，每漏一处扣3分；(2）电器元件漏检或错检，每处扣2分2．安装元件与线槽，20分，(1）元件布置不整齐、不匀称、不合理，每只扣1分。
（2）元件安装不牢固、每只扣1分.（3)损坏元件每只扣2分。
（4)线槽安装不平整每处扣2分（5）线槽缝隙超过3mm每处扣1分3。
布线，30分，（1）不按电路图接线，扣15分。
（2）布线不符合要求,每根扣1分。
（3)接点松动、露铜过长、压绝缘层、反圈等，每处扣0。
5分。
（4)损伤导线绝缘或线芯，每根扣0。
5分.（5）漏接接地线，扣10分。
(6）标记线号不清楚、遗漏或误标，每处扣0。
5分4。
通电试车，40分，第一次试车不成功,扣10分。
第二次试车不成功，扣20分，第三次试车不成功，扣30分5. 安全文明生产，违反安全、文明生产规程，根据情况扣5—40分6．定额时间240分钟，其他各项成绩总分在75分以上者每提前5分钟加2分,最多只加10分;每超时5分钟扣3分。
超时不能过20分钟。
7.各项目的最高扣分不应超过配分数三、电路图。
电力拖动控制线路与技能训练试卷及答案
《电力拖动控制线路与技能训练》第一单元常用低压电器及其安装、检测与维修试卷一、单项选择题1.用于半导体功率元件及晶闸管的保护时,应选用( )。
(2 分)A.RC1A系列瓷插式B.RT0系列有填料封闭管式C.RM10系列D.RS或RLS系列快速熔断器2.对于额定电流在20A及以上的CJ10系列交流接触器,常采用( )灭弧。
(2 分)A.栅片灭弧装置B.纵缝灭弧装置C.双断口结构的电动力灭弧装置3.交流接触器线圈电压过低将导致( )。
(2 分)A.线圈电流显著增加B.线圈电流显著减小C.铁心涡流显著增加D.铁心涡流显著减小4.当通过继电器的电流超过预定值时就动作的继电器称为( )。
(2 分)A.欠电压继电器B.过电压继电器C.过电流继电器D.欠电流继电器5.DZ5-20系列低压断路器中的电磁脱扣器的作用是( )。
(2 分)A.欠压保护B.短路保护C.过载保护D.断相保护6.当通过继电器的电流减小到低于其整定值时就动作的继电器称为( )。
(2 分)A.欠电压继电器B.过电压继电器C.过电流继电器D.欠电流继电器7.通断能力是指开关电器在规定的条件下,能在给定的电压下( )的预期电流值。
(2 分)A.接通B.分断C.接通和分断8.接近开关按工作原理分有好多种,而最常用的接近开关为( )。
(2 分)A.光电型B.电容型C.高频振荡型9.热继电器中主双金属片的弯曲主要是由于两种金属材料的( )不同。
(2 分)A.机械强度B.导电能力C.热膨胀系数D.受到外力的作用10.低压开关一般为( )。
(2 分)A.非自动切换电器B.自动切换电器C.半自动切换电器D.自动控制电器二、判断题11.( )不同的生产机械其配电盘是不同的,所用电器的数量、型号、规格也不同。
(2 分)12.( )倒顺开关外壳上的接地螺钉应可靠接地。
(2 分)13.( )交流接触器的银或银合金触点在分断时电弧产生黑色的氧化膜电阻,会造成触点接触不良,因此必须锉掉。
电力拖动模拟考试题(含答案)
电力拖动模拟考试题（含答案）一、单选题（共90题，每题1分，共90分）1、当三相异步交流电动机用自耦变压器降压起动时，所用的抽头为80%，此时电动机的起动转矩是全压运行时转矩的_______。
A、64%B、36%C、30%D、40%正确答案：A2、生产机械的运动部件在正反两个方向运动时，一般要求电动机实现控制。
A、正反转B、顺序C、位置D、降压启动正确答案：A3、KS 是________元器件的符号。
A、速度继电器B、中间继电器C、交流接触器D、时间继电器正确答案：A4、车床是一种应用广泛的金属_______机床。
A、切削B、通用C、铰孔D、表面加工正确答案：A5、CA6140车床主轴电动机通过________控制正反转。
A、手柄B、接触器C、断路器D、热继电器正确答案：B6、M7130型平面磨床的砂轮电动机M1和冷却泵电动机M2在________上实现顺序控制。
A、电磁吸盘电路B、主电路C、控制电路D、整流电路正确答案：B7、冰箱门打开灯亮，冰箱门关上灯灭，其中起作用的中间环节的电器是________。
A、接触器B、低压熔断器C、转换开关D、位置开关正确答案：D8、M7130型平面磨床砂轮电动机是________。
A、直流电动机B、三相鼠笼式或绕线转子异步电动机C、两极鼠笼式异步电动机D、三相绕线式异步电动机正确答案：C9、在接触器联锁正反转控制线路中，其联锁触头应是对方接触器的。
A、主触头B、辅助常闭触头C、辅助常开触头D、线圈正确答案：B10、________是根据生产工艺要求，利用逻辑代数来分析、设计线路。
A、成本设计法B、经验设计法C、逻辑设计法D、安全设计法正确答案：C11、M7130型平面磨床电磁吸盘与三台电动机M1、M2、M3之间的电气联锁是由________实现的。
A、QS2B、KAC、CQS1D、QS2和KA的常开触头(3一4)正确答案：D12、低压电器按其动作方式的不同，分为________和________。
(完整版)电力拖动控制线路理论试题一
电力拖动控制线路理论试题一一、选择题（每小题2分，共80分）1．下列电器中，不属于低压配电电器的是( )。
A、熔断器B、刀开关C、继电器D、自动空气开关2．电机控制线路中，最常用的短路保护电器是（）。
A 熔断器B 断路器C 热继电器D 接触器3．螺旋式低压熔断器的型号是( )。
A、 RC系列B、RL系列C、 RS系列D、 RTO系列4．低压断路器的额定电压和额定电流应（）线路的正常工作电压和计算负载电流。
A.不小于B.小于C.等于D.大于5．自动空气开关的过载保护是由( )实现的。
A、操作按钮B、欠压脱扣器C、电磁脱扣器D、热脱扣器6．起动按钮优先选用（）色按钮；急停按钮应选用（）色按钮，停止按钮优先选用（）色按钮。
A．绿、黑、红 B.白、红、红 C．绿、红、黄 D．白、红、黑7．主令电器的任务是( )，故称主令电器。
A、切换主电路B、切换信号回路C、切换测量回路D、切换控制电路8．接触器不但能对电动机实现自动控制，还具有（）保护作用。
A、过载B、短路C、漏电D、欠压9．交流接触器E型铁心端面装有短路环的目的是（）A. 减小铁心振动B. 增大铁心磁通C. 减缓铁心冲击10．热继电器的常闭触头串接在（）。
A、控制电路中B、主电路中C、保护电路中D、照明电路中11．一般情况下，热继电器中热元件的整定电流为电动机额定电流的（）倍A、4—7B、0.95—1.05C、1.5—212.中间继电器的基本构造是( )。
A、由电磁机构、触头系统、灭弧装置、辅助部件等组成B、与接触器基本相同，所不同的是它没有主辅触头之分且触头对数多，没有灭弧装置C、与接触器完全相同D、与热继电器结构相同13．速度继电器的主要作用是实现对电动机的（）A. 运动速度限制B. 速度计量C. 反接制动控制14．同一电路的各单元在电路图和接线图使用的图形符号和文字符号要（）。
A．基本相同 B．不同 C．完全相同 D．要具体情况具体分析。
15．电动机的文字符号是( )。
(完整版)电力拖动控制线路理论试题一
电力拖动控制线路理论试题一一、选择题（每小题2分，共80分）1．下列电器中，不属于低压配电电器的是( )。
A、熔断器B、刀开关C、继电器D、自动空气开关2．电机控制线路中，最常用的短路保护电器是（）。
A 熔断器B 断路器C 热继电器D 接触器3．螺旋式低压熔断器的型号是( )。
A、 RC系列B、RL系列C、 RS系列D、 RTO系列4．低压断路器的额定电压和额定电流应（）线路的正常工作电压和计算负载电流。
A.不小于B.小于C.等于D.大于5．自动空气开关的过载保护是由( )实现的。
A、操作按钮B、欠压脱扣器C、电磁脱扣器D、热脱扣器6．起动按钮优先选用（）色按钮；急停按钮应选用（）色按钮，停止按钮优先选用（）色按钮。
A．绿、黑、红 B.白、红、红 C．绿、红、黄 D．白、红、黑7．主令电器的任务是( )，故称主令电器。
A、切换主电路B、切换信号回路C、切换测量回路D、切换控制电路8．接触器不但能对电动机实现自动控制，还具有（）保护作用。
A、过载B、短路C、漏电D、欠压9．交流接触器E型铁心端面装有短路环的目的是（）A. 减小铁心振动B. 增大铁心磁通C. 减缓铁心冲击10．热继电器的常闭触头串接在（）。
A、控制电路中B、主电路中C、保护电路中D、照明电路中11．一般情况下，热继电器中热元件的整定电流为电动机额定电流的（）倍A、4—7B、0.95—1.05C、1.5—212.中间继电器的基本构造是( )。
A、由电磁机构、触头系统、灭弧装置、辅助部件等组成B、与接触器基本相同，所不同的是它没有主辅触头之分且触头对数多，没有灭弧装置C、与接触器完全相同D、与热继电器结构相同13．速度继电器的主要作用是实现对电动机的（）A. 运动速度限制B. 速度计量C. 反接制动控制14．同一电路的各单元在电路图和接线图使用的图形符号和文字符号要（）。
A．基本相同 B．不同 C．完全相同 D．要具体情况具体分析。
15．电动机的文字符号是( )。
《电力拖动控制线路与技能训练》期末测试题
一、判断（30分）1、熔断器的额定电流与熔体的额定电流含义相同。
（）2、熔断器的熔断时间随电流的增大而减小。
（）3、在电动机控制线路中，熔断器既可以作短路保护电器使用，也可以作过载保护电器使用。
（）4、熔断器对短路反应灵敏，但对过载反应很不灵敏。
（）5、在照明和电加热电路中，熔断器既可作过载保护也可作短路保护。
（）6、对易燃易爆的工作场合应禁止使用半封闭结构的RC1A系列瓷插式熔断器。
（）7、当熔体的规格过小时，不能轻易改变熔体的规格，更不准随意使用铜丝或铁丝代替熔体。
（）8、压断路器只能起控制电路接通和断开的作用，不能起保护的作用。
（）9、低压断路器中电磁脱扣器的作用是实现失压保护。
（）10、DZ5系列断路器的热脱扣器和电磁脱扣器均设有电流调节装置。
（）11、HK开启式负荷开关没有专门的灭弧装置，因此不适于操作频繁的电路。
（）12、开启式负荷开关既可以垂直安装也可以倒装或平装在控制屏或开关板上（）13、组合开关的通断能力较低，不能用来分断故障电路。
（）14、按钮既可以在控制电路中发出指令或信号，去控制接触器、继电器等电器，也可直接控制主电路的通断。
（）15、按钮的安装应牢固，安装按钮的金属板或金属盒必须可靠接地。
（）16、光标按钮可用于需长期通电显示处，兼做指示灯使用。
（）17、当按下然后松开时，其常开触头一直处于闭合接通状态。
（）18、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。
（）19、交流接触器中主要的发热部件是铁心。
（）20、交流接触器的线圈一般做成细而长的圆筒形，以增强铁心的散热效果（）21、CJ10系列交流接触器的触头一般采用双断点桥式触头，在触头上装有压力弹簧片，用以消除有害振动。
（）22、接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（）23、.接触器的常开触头和常闭触头是同时动作的。
（）24、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁。
电力拖动考试题库--根据《电力拖动基本控制线路》全册出题
电力拖动考试题库根据《电力拖动基本控制线路》全册出题一填空题（每空一分）1.工作在额定电压交流_______V及以下或直流_______V及以下的电器称为低压电器。
2. 低压电器按动作方式的不同，可分为_______电器和_______电器。
3. 低压电器按用途和所控制对象的不同，可分为_______电器和_______电器。
4.开启式负荷开关用于控制电动机的直接启动和停止时, 应选用额定电压______V或______V, 额定电流不小于电动机额定电流______倍的三极开关。
５. 开启式负荷开关必须______安装在控制屏或开关板上, 且合闸状态时手柄应朝_______,不允许_______或_______, 以防发生误合闸事故。
6. 封闭式负荷开关的操作机构具有以下两个特点：一是采用了___________方式，二是设置了________装置。
7. 封闭式负荷开关设置了联锁装置, 使开关在合闸状态下开关盖_________, 而开关盖开启时又不能_________, 以保证操作安全。
8. 封闭式负荷开关必须垂直安装，安装高度一般不低于_______m, 并以______和______为原则。
9. 一般不用额定电流________A及以上的封闭式负荷开关控制较大容量的电动机, 以免发生______事故。
10.封闭式负荷开关可用于手动不频繁地接通和断开带负载的电路以及作为线路末端的_______也可用于控制_______kw以下的交流电动机不频繁的直接启动的停止。
11.低压断路器集__________和多种________功能与一体, 在正常情况下可用于不频繁地接通和断开电路以及控制电动机的运行.当电路中发生_______,_______和_______等故障时, 能自动切断故障电路, 保护线路和电器设备。
12. 低压断路器用作电源总开关或电动机控制开关时, 在电源进线侧必须加装_______或_______, 以形成明显的________13. 如果熔断器的实际工作电压超过额定电压, 熔体熔断时可能会发生_________的危险。
电力拖动模拟习题
电力拖动模拟习题一、单选题（共60题，每题1分，共60分）1、单台三相交流电动机（或设备）的三根引出线，按相序依次编号为A、 U, V, WB、 R, S, TC、UH, Vll, WllD、LI, L2, L3正确答案：A2、M7130平面磨床控制线路中，VC是oA、半波整流器B、变压器C、桥式整流器D、滤波器正确答案：C3、设计电气控制线路时连接导线的数量和长度。
A、尽量缩短B、不考虑C、根据整齐程度考虑D、尽量增加正确答案：A4、双速异步电动机的定子绕组共有个出线端。
A、6B、2C、3D、4正确答案：A5、热继电器使用时，需要将热元件在主电路中。
A、串联B、联锁C、混联D、并联正确答案：A6、交流接触器在电路中实现保护。
A、过流保护B、失（欠）压保护C、短路保护D、过载保护正确答案：B7、生产机械的运动部件在正反两个方向运动时，一般要求电动机实现_______ 控制。
A、位置B、降压启动C、正反转D、顺序正确答案：C8、手动正转控制线路是通过________ 来控制电动机的动作。
A、行程开关B、低压开关C、交流接触器D、时间继电器正确答案：B9、通常规定：电源容量在______ kV∙ A以上，电动机容量在kW以下的三相交流异步电动机可以采用全压起动。
A、 150, 4B、 160, 5C、 170, 6D、 180, 7正确答案：D10、在时间继电器自动控制的定子绕组串电阻降压起动控制线路中，时间继电器KT的作用是OA、控制电动机的转速B、自动使电动机从降压起动切换到全压运行C、控制全压运行时间D、控制起动电流正确答案：B11、热继电器中主双金属片的弯曲主要是由于两种金属材料的不同。
A、热膨胀系数B、机械强度C、材料D、导电能力正确答案：A12、对于CJ lo—10型容量较小的交流接触器，一般采用灭弧。
A、双断口结构的电动力灭弧装置B、栅片灭弧装置C、纵缝灭弧装置D、以上都可以正确答案：A13、有变压器单向桥式整流单向启动能耗制动自动控制电路中，其中直流电源由Ve供给，TC是oA、单相桥式整流器；整流变压器B、单相半波整流器；整流变压器C、单相半波整流器；整流二极管D、单相桥式整流器；整流二极管正确答案：A14、常用的CJlO等系列交流接触器在的额定电压下，能保证可靠地吸合。
(完整版)电力拖动控制线路与技能训练
第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1。
电动机2。
电器3。
1200 15004.低压配电电器低压控制电器5。
自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1。
A 2。
B 3。
C 4。
D课题2 低压熔断器一、填空题1.短路保护2.串联3。
熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式 1A 30A 25A10。
熔断器螺旋式 1 15A 2A11。
瓷座瓷盖动触头静触头熔丝12。
瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15。
气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17。
类型额定电压熔断器额定电流熔体额定电流18。
等于大于等于大于大于19。
垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题(正确的打“√”号，错误的打“×”）1。
× 2。
√ 3。
× 4。
√ 5。
√ 6。
√ 7。
× 8。
√三、选择题（请把正确答案的字母填入括号中)1。
A 2。
B 3.B 4. A 5。
B 6.B 7。
A 8. B 9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压.如果熔断器的实际工作电压大于其额定电压,熔体熔断时可能会发生电弧不能熄灭的危险.2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时,熔断器将持续很长时间才熔断,有时甚至不熔断.说明熔断器对过载反应是很不灵敏的,因此,除在照明和电加热电路外,熔断器一般不宜用作过载保护,主要用作短路保护。
3.答:对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。
电力拖动考试题库--根据《电力拖动基本控制线路》全册出题
电力拖动考试题库根据《电力拖动基本控制线路》全册出题一填空题（每空一分）1.工作在额定电压交流_______V及以下或直流_______V及以下的电器称为低压电器。
2. 低压电器按动作方式的不同，可分为_______电器和_______电器。
3. 低压电器按用途和所控制对象的不同，可分为_______电器和_______电器。
4.开启式负荷开关用于控制电动机的直接启动和停止时, 应选用额定电压______V或______V, 额定电流不小于电动机额定电流______倍的三极开关。
５. 开启式负荷开关必须______安装在控制屏或开关板上, 且合闸状态时手柄应朝_______,不允许_______或_______, 以防发生误合闸事故。
6. 封闭式负荷开关的操作机构具有以下两个特点：一是采用了___________方式，二是设置了________装置。
7. 封闭式负荷开关设置了联锁装置, 使开关在合闸状态下开关盖_________, 而开关盖开启时又不能_________, 以保证操作安全。
8. 封闭式负荷开关必须垂直安装，安装高度一般不低于_______m, 并以______和______为原则。
9. 一般不用额定电流________A及以上的封闭式负荷开关控制较大容量的电动机, 以免发生______事故。
10.封闭式负荷开关可用于手动不频繁地接通和断开带负载的电路以及作为线路末端的_______也可用于控制_______kw以下的交流电动机不频繁的直接启动的停止。
11.低压断路器集__________和多种________功能与一体, 在正常情况下可用于不频繁地接通和断开电路以及控制电动机的运行.当电路中发生_______,_______和_______等故障时, 能自动切断故障电路, 保护线路和电器设备。
12. 低压断路器用作电源总开关或电动机控制开关时, 在电源进线侧必须加装_______或_______, 以形成明显的________13. 如果熔断器的实际工作电压超过额定电压, 熔体熔断时可能会发生_________的危险。
《电力拖动控制线路与技能训练》试卷 A(附答案)
《电力拖动控制线路与技能训练》试卷（A 卷）（考试时间：60分钟）注意事项1、请按要求在试卷的标封处填写您的班级、姓名和学号。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3、不要在试卷上乱写乱画，不要在标封区填写无关内容。
分，共12分）1、位置开关是一种将 信号转换为 信号，以控制运动部件位置或行程的自动控制电器。
2、除照明和电加热电路外，熔断器一般不宜用作 保护电气，主要用于 保护。
3、安装线槽时,应做到 、 、 和便于走线等。
4、要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，叫电动机的 。
5、 叫电动机的多地控制。
对多地控制，只要把各地的启动按钮 、停止按钮 就可以实现。
6、改变异步电动机的磁极对数调速称为 ，它是有级调速，且只适用于笼型异步电动机。
○”，错误的填“×”，每小都采用直接启动。
( )2．在安装定子绕组串接电阻降压启动控制线路时，电阻器R 产生的热量对其他电器无任何影响，故安装在箱体内或箱体外时，不需采用任何防护措施。
( )3．只要电动机过载，其保护电器热继电器会瞬间动作并切断电动机电源。
( )4．由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
( )5．接触器可起欠压、失压保护作用，两者的保护原理是一样的。
( )6.接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
( )7.对同一接触器而言，一般是触头压力越大，触头接触电阻越小。
( )8.接触器除用通断大电流电路外，还具有欠电压和过电流保护功能。
( )9.热继电器的触头系统一般包括一个常开触头和一个常闭触头。
( )10.空气阻尼式时间继电器的延时精度高，因此获得广泛应用。
( )11.各电器元件与走线槽内的导线要完全置于走线槽内，应合理走线，并尽可能做到横平竖直，垂直变换走向。
( )12．三相异步电动机直接启动的优点是所用电气设备少，线路简单，启动电流小。
电力拖动控制线路试题
一、填空题（25分）1、电力拖动是指用电动机拖动的工作机构，使之运转的一种方法。
2、低压电器是指工作在交流额定电压及以下，直流额定电压及以下的电器。
3、熔断器是低压配电网络和电力拖动系统中主要用作保护的电器。
熔断器主要由、和三部分组成。
4、RS0、RS3系列有填料快速熔断器主要用于的过电流保护。
5、熔体额定电流的选用对一台不经常启动且启动时间不长的电动机的短路保护，应有：。
6、低压断路器又叫，简称断路器。
它集控制和多种保护功能于一体，当电路中发生、和等故障时，它能自动跳闸切断故障电路。
7、当电路出现短路故障时，断路器会自动跳闸切断电路，该作用通过来完成。
8、HK开启式负荷开关用于一般的照明电路和功率小于的电动机控制线路中，9、的通断能力较低，不能用来分断故障电流10、接触器自锁控制线路不但能使电动机连续运转，而且还具有和保护作用。
11、电磁式继电器按在电路中的作用分为：、、。
12、是用来增加控制电路中的信号数量或将信号放大的继电器。
13、电流继电器的线圈在被测电路中，电压继电器的线圈在被测量的电路中。
14、电路图一般分、和。
15、通常规定：电源容量在以上，电动机容量在以下的三相异步电动机可采用直接启动。
常见的降压启动方法有降压启动、降压启动，降压启动、降压启动。
16、KTJ1系列凸轮控制器主要由、、、、和等部分组成。
共有对触头，对常开，对常闭。
17、万能转换开关触头的通断也可用触头分合表来表示。
表中“×”表示触头，空白表示触头。
18、常用的CJ10等系列交流接触器在额定电压下，能保证可靠吸合。
19、对三地或多地控制，只要把各地的并接、串接即可实现。
20、XJ10系列自耦减压启动箱由、、中间继电器、热继电器、和等电器元件组成。
二、选择题（每小题2分，共计20分）1、熔断器的核心是（）。
A、熔体B、熔管C、熔座2、常闭按钮只能（）。
A、接通电路B、断开电路C、接通或断开电路3、行程开关的触头动作是通过（）来实现的。
《电力拖动》实训考核题库
高二年级《电力拖动》实训操作考核试题（一）姓名:一、考核试题: 以下为点动控制线路原理图, 根据图形选择好元器件, 在控制线路板根据要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟二、评分标准高二年级《电力拖动》实训操作考核试题（二）姓名:一、考核试题: 以下为自锁正转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（三）姓名:一、考核试题: 以下为接触器联锁正反转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容1.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
2.检查好线路, 通电试车与调试3.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（四）姓名:一、考核试题: 以下为按钮联锁正反转控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容2.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
3.检查好线路, 通电试车与调试4.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（五）姓名:一、考核试题: 以下为按顺序控制线路原理图, 根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
二、考核内容2.线路安装敷设: 在电路图上进行回路标号。
根据电路图在控制线路板安装好主电路与辅助电路。
3.检查好线路, 通电试车与调试4.安全文明素养时间: 90分钟高二年级《电力拖动》实训操作考核试题（六）姓名:一、考核试题: 以下为按多地控制线路原理图, 在右画出它的主电路, 再根据图形选择好元器件, 在控制线路板按要求完成线路敷设。
电力拖动与控制系统电力拖动与控制系统试卷(练习题库)(2023版)
电力拖动与控制系统电力拖动与控制系统试卷（练习题库）1、为什么PwM-电动机系统比晶闸管一一电动机系统能够获得更好的动态性能？2、试分析有制动通路的不可逆PwM变换器进行制动时，两个VT是如何工作的？3、直流双闭环调速系统中出现电源电压波动和负载转矩波动时，（）。
4、下面哪种功能不属于变流的功能O5、三相全控桥直流最大输出电压（考虑90%电网电压）其计算公式为（）6、某直流调速系统最高理想转速为1450转/分，最低理想空载转速250转/分为，额定负载静态速降为50转7、某调速系统调速范围为150—1500转/分，要求静差率为0.02,此时该系统的静态转速降是O8、在一般可逆电路中，最小逆变角Bmin选在下面那一种范围合理（）。
9、在晶闸管触发电路中，改变O的大小，则输出脉冲产生相位移动，达到移相控制的目的。
10、变频器根据储能环节分为O11、缓冲电路也称为O电路，它是为避免器件过电流和在器件上产生过—以及为了避免电压、电流的峰值区同时出12、若保持电源电压不变，降低频率，电动机的工作电流会（）。
13、在进行变频器的安装时，变频器输出侧不允许接（），也不允许接电容式单相电动机。
14、变频器的调压调频过程是通过控制O进行的。
15、对变频器欠电压跳闸原因分析正确的是（）。
16、为了提高电动机的转速控制精度，变频器具有O功能。
17、变频器按变流方式分为O18、实践表明，风机或泵类负载恒速运转改为变频调速后，节能可达（）。
19、变频器主电路由整流及滤波电路、O和制动单元组成。
20、变频调速过程中，为了保持磁通恒定，必须保持（）。
21、对电动机从基本频率向下的变频调速属于O调速。
22、目前，在中小型变频器中普遍采用的电力电子器件是（）。
23、IGBT属于O控制型元件。
24、可控硅整流电路中，当晶闸管的移相角减小时，其输出电压平均值O25、转速无静差闭环调速系统中，转速调节器一般采用（）调节器26、双闭环调速系统中，无论起动，堵转或稳定运行时，电流调节器始终处于（）状态27、由于变频器调速多应于O电动机的调速，所以这种调速装置得到越来越广泛的应用28、转速负反馈调速系统在稳定运行过程中，转速反馈线突然断开，电动机的转速会O29、在可控硅整流电路中，当晶闸管的移相控制角增大时，整流器输出直流电压平均值UdO30、在转速负反馈系统中，当开环放大倍数K增大时，转速降落将O31、双闭环调速系统比单闭环调速系统的起动时间O32、P1调节器，假电压，也为0,则此时的调节33、当晶闸管直流电机无静差调速系统在稳定运行时，速度反馈电压()速度给定电压34、晶闸管直流电动机转速负反馈调速系统中，当负载电流增加后晶闸管整流器输出电压将O35、在调试晶闸管直流电动机转速负反馈调速系统时，若把转速反馈信号减小，这时直流电动机的转速将O36、转速负反馈调速系统机械特性硬度比电压负反馈调速系统机械特性硬度()37、采用定频调宽法控制的直流斩波器，保持触发频率不变，增加晶闸管导通电时间，则斩波器输出直流平均电压值(38、采用定宽调频法控制的直流斩波器，保持晶闸管导通时间不变，提高对晶闸管的触发频则斩波器输出直流平均电压39、晶闸管调速系统中，PI调节器中的电容元件发生短路就会出现O40、异步电机串级调速采用的电路是O41、为了保护小容量调速系统晶闸管不受冲击电流的损坏，在系统中应采用()42、斩波器是一种O调压装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016年顺德区胡宝星职业技术学校教师招聘
电拖线路设计题
（一）试题内容
设计三相异步电动机的时间继电器自动控制Y-Δ降压启动线路，要求在按下按钮后，电路先接成Y型接法降压启动，5S时间后，自动转换成Δ型全压运行。
一、准备内容
万用表、螺丝刀等工具。
二、设计内容及要求
1.设计三相异步电动机的时间继电器自动控制Y-Δ降压启动线路，并画出线路原理图；
2.根据自己画出的线路原理图，在规定时间内完成线路的安装与调试。
三、设计电路原理图
（二）评分标准。
