ABB双电源转换开关(PC级、
ABB双电源产品技术选型手册
的自动转换时，可选择 DPT-CB011（标配消防切非）为动力 来进行各种控制操作，OTM_C 电动型双电源可与其控制器形
负荷提供可靠电源，确保供电可靠性和连续性。
成完美的配合，非常适用于柴发的应用。
1
DPT250-CB011 R250 4 P
柴油发电机的控制箱： OTM_C和控制器配 合用于切换电源
OTM_E_C OTM32...125F_C_10 / 11D
OTM_E_C_10D / 11D
OTM_C_D 双电源自动转换开关 - 额定电流可高达 2500A - 配备 10D、11D、3D 或 8D 控制器 - 具有隔离功能 - 开关断口可见，开关状态一目了然 - 可短时承受过载及短路电流 - 可带负载切换 - 可靠的机械及电气联锁，确保用电安全 - 可手动、电动及自动操作 - 专利设计的内置离合器，使手动操作更轻松 - 开关具有 3 个稳定的位置：I-O-II - 单相检测 - 10D / 11D 控制器具有 N 线接错报警及保护功能 - 3D / 8D 控制器设有频率检测功能 - 8D 控制器设有通讯及故障记忆功能
系列号 OT_C：PC 级双电源手动转换开关
OTM 250 E 3 C M 230 C
电源种类 C：交流
操作机构工作电压 220、230、380
控制方式 M：按钮操作 D ：控制器自动操作
（10D、11D、3D、8D）
ห้องสมุดไป่ตู้
开关类型 C：转换开关
极数 3 极、4 极
符合的标准 E：符合 IEC 标准 F：符合 IEC 标准
（仅适用于 125A 以下）
电流等级
32、40、50、63、80、100、125、 160、200、250、315、400、630、 800、1000、1250、1600、2000、 2500
PC级和CB级双电源转换开关在使用上有何区别

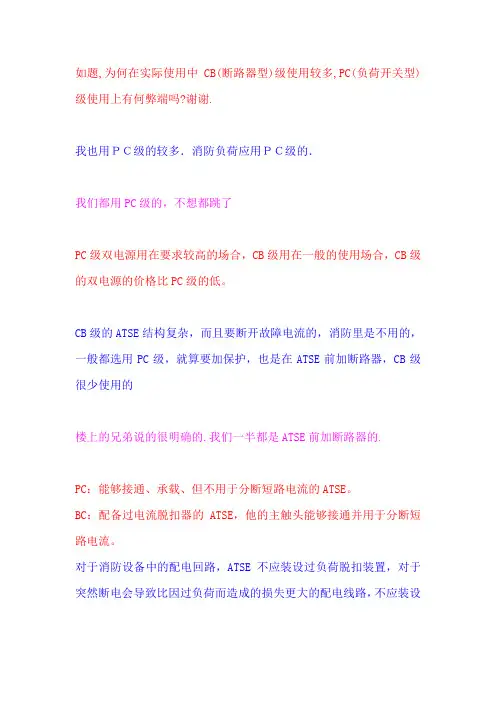

如题,为何在实际使用中CB(断路器型)级使用较多,PC(负荷开关型)级使用上有何弊端吗?谢谢.我也用ＰＣ级的较多．消防负荷应用ＰＣ级的．我们都用PC级的，不想都跳了PC级双电源用在要求较高的场合，CB级用在一般的使用场合，CB级的双电源的价格比PC级的低。
CB级的ATSE结构复杂，而且要断开故障电流的，消防里是不用的，一般都选用PC级，就算要加保护，也是在ATSE前加断路器，CB级很少使用的楼上的兄弟说的很明确的.我们一半都是ATSE前加断路器的.PC：能够接通、承载、但不用于分断短路电流的ATSE。
BC：配备过电流脱扣器的ATSE，他的主触头能够接通并用于分断短路电流。
对于消防设备中的配电回路，ATSE不应装设过负荷脱扣装置，对于突然断电会导致比因过负荷而造成的损失更大的配电线路，不应装设切断电流的过负荷保护电器（如消防水泵的供电线路等），但应装设过负荷报警电器。
多数消防负荷应采用PC级，消防负荷也可以采用CB级，但必须是仅有短路保护功能，且保护选择性上下级配合！PC级还有一个优点，动作比CB级快。
PC,BC均为电器级别。
PC-不带短路和过载保护。
BC-具备短路和过载保护。
PC级是整体式的，CB 级是组合式的．总的来说各有千秋．但我觉得ＰＣ级的更可靠．所以消防及比较重要设备的双电源切换要用ＰＣ级的．要用４极的．大鼻山：既然国家规范都无明确说法，表明PC或CB都可以用；同一接地系统的，我认为可以采用三极ATSE。
（但有人对此有异议）因发电机基本在平时也得使用，跟市电都是同“地”的。
我还是那句话：同“地”时，ATSE可为三极；而不同“地”时（最常见的就是人防外接电源时），应为四极。
为什么推行双电源采用PC级目前上海现代设计院推行内部设计标准双电源采用PC级，不知道这是有技术需求，还是商业利益驱使？？其中有许多原因1 现在CB级的都不是很成熟，问题出现的较多2 一些厂家的推动及重要场合使用效果稍好。
双电源转换开关-PC级
双电源转换开关的分类应用以及原理

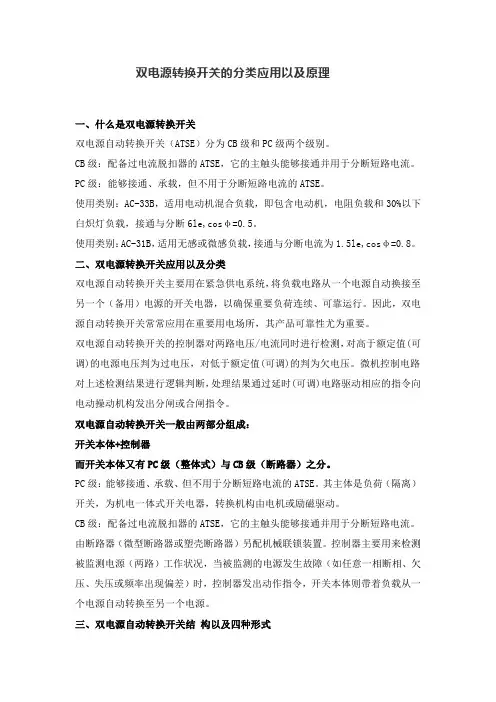

双电源转换开关的分类应用以及原理一、什么是双电源转换开关双电源自动转换开关（ATSE）分为CB级和PC级两个级别。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
PC级：能够接通、承载，但不用于分断短路电流的ATSE。
使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=0.5。
使用类别：AC-31B，适用无感或微感负载，接通与分断电流为1.5le,cosφ=0.8。
二、双电源转换开关应用以及分类双电源自动转换开关主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此，双电源自动转换开关常常应用在重要用电场所，其产品可靠性尤为重要。
双电源自动转换开关的控制器对两路电压/电流同时进行检测，对高于额定值(可调)的电源电压判为过电压，对低于额定值(可调)的判为欠电压。
微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时(可调)电路驱动相应的指令向电动操动机构发出分闸或合闸指令。
双电源自动转换开关一般由两部分组成：开关本体+控制器而开关本体又有PC级（整体式）与CB级（断路器）之分。
PC级：能够接通、承载、但不用于分断短路电流的ATSE。
其主体是负荷（隔离）开关，为机电一体式开关电器，转换机构由电机或励磁驱动。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
由断路器（微型断路器或塑壳断路器）另配机械联锁装置。
控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源。
三、双电源自动转换开关结构以及四种形式双电源自动切换开关是由两台三极或四极BM1系列塑壳断路器及附件(辅助、报警触头)、电机传动机构、机械联锁机构、智能控制器等组成。
双电源自动转换开关基本常识

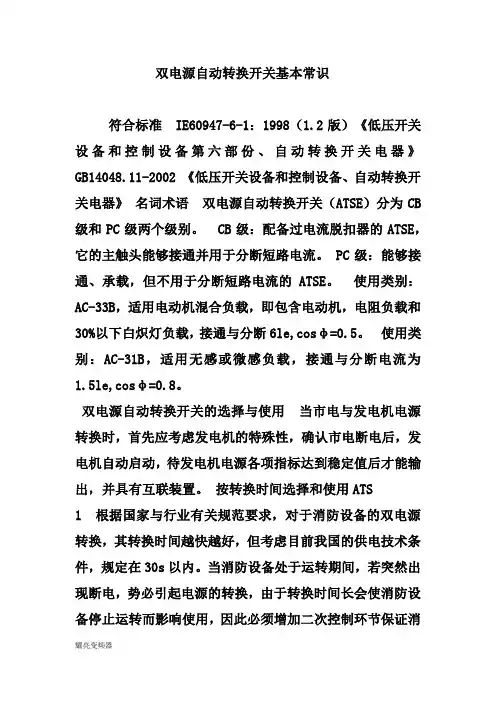

双电源自动转换开关基本常识符合标准 IE60947-6-1：1998（1.2版）《低压开关设备和控制设备第六部份、自动转换开关电器》GB14048.11-2002 《低压开关设备和控制设备、自动转换开关电器》名词术语双电源自动转换开关（ATSE）分为CB 级和PC级两个级别。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
PC级：能够接通、承载，但不用于分断短路电流的ATSE。
使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=0.5。
使用类别：AC-31B，适用无感或微感负载，接通与分断电流为1.5le,cosφ=0.8。
双电源自动转换开关的选择与使用当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。
按转换时间选择和使用ATS1 根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。
当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。
2 对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。
为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s （金融商品交易场所≤1.5s），安全照明≤0.5s。
3 当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。
四极型ATS的选择与使用⑴根据IEC465.1.5条规定，正常供电电源与备用发电机之间的转换开关应用四极型开关。
双电源自动转换开关电器相关知识普及2
材料、结构与电气可靠性
在同样的电气环境条件下： • 采用银合金的触头，可靠性高于采用铜表面镀 银的触头 • 触头分离速度越快，可靠性越高 • 触头压力越大，可靠性越高 • 有专门的灭弧措施，可靠性高于没有灭弧措施
触头材料、触头压力、触头分离速度、灭弧方式 是决定开关电气性能的四大关键要素
不同PC级ATSE差异
2. 标准差异： • 直接采用负荷开关的PC级ATSE，电气性能取决于 所选用的负荷开关（符合GB14048.3） • 完全重新开发的PC级ATSE，是完全按照GB14048.11 电气性能要求设计和制造。 因为两个标准的差异，所以，用未经试验证明能够达 到ATSE标准的负荷开关，作为ATSE的本体开关，存在 安 全和可靠性隐患。 两者都必须经过按照ATSE标准进行的型式试验，证明 适合作为ATSE的本体
过载不是电源故障，ATSE不能因为过载切断 电源。所以，不能使用具有过载功能的断路 器作为ATSE的本体开关！
CB级ATSE在使用中存在的问题
当负载侧发 生过流故障 时双电源本 体的断路器 会脱扣，但 双电源此时 不转换
CB级ATSE在使用中存在的问题
由断路器构成的CB级ATSE存在无选择性保护现象，停电面积扩大，不 能满足重要负荷供电要求。 图5所示，当支路A点发生短路故障，由于保护选择性较难满足要求，断 路器Q1和ATSE均跳闸。此时电源正常供电，没有出现电源偏差， ATSE不切换。因此，故障回路被切除的同时，本箱（柜）内其它非故 障支路也停电，停电范围被扩大。要知道，这些负荷都是重要负荷，双 电源没有给这些负荷带来更高的供电可靠性。
PC级励磁一体式双电源概念引入
更新一代双电源产品
电子式ATSE 为满足不停电电源要 求，国外一些大公司推 出以可控硅为主的电子 式ATSE，额定工作电流 10A～250A，检测、转 换时间≤5ms。它主要应 用在电子商务网站、计 算机数据中心、半导体 芯片制造业及紧急救援 中心等要害部门。
ABB双电源开关
DPT/SE 双电源自动切换装置型号DPT/SE 160DPT/SE 630DPT/SE 1600DPT/SE 6300DPT/TE 双电源自动切换装置型号DPT/TE 630DPT/TE 1600DPT/TE 6300DPT-63/S260一体化双电源自动切换装置(配S260系列断路器）分断容量 : 6kA (S260)脱扣特性 : C (S260)型号DPT-63/S262-C6DPT-63/S262-C10DPT-63/S262-C16DPT-63/S262-C20DPT-63/S262-C25DPT-63/S262-C32DPT-63/S262-C40DPT-63/S262-C50DPT-63/S262-C63DPT-63/S263-C6DPT-63/S263-C10DPT-63/S263-C16DPT-63/S263-C20DPT-63/S263-C25DPT-63/S263-C32DPT-63/S263-C40DPT-63/S263-C50DPT-63/S263-C63DPT-63/S264-C6DPT-63/S264-C10DPT-63/S264-C16DPT-63/S264-C20DPT-63/S264-C25DPT-63/S264-C32DPT-63/S264-C40DPT-63/S264-C50DPT-63/S264-C63备注：如客户需要其它脱扣特性，需特殊订购。
DPT-63/S260 一体化双电源自动切换装置(配S260系列断路器）分断容量 : 6kA (S260)脱扣特性 : D (S260)型号DPT-63/S263-D6DPT-63/S263-D10DPT-63/S263-D16DPT-63/S263-D20DPT-63/S263-D25DPT-63/S263-D32DPT-63/S263-D40DPT-63/S263-D50DPT-63/S263-D63DPT-63/S264-D6DPT-63/S264-D10DPT-63/S264-D16DPT-63/S264-D20DPT-63/S264-D25DPT-63/S264-D32DPT-63/S264-D40DPT-63/S264-D50DPT-63/S264-D63备注：如客户需要其它脱扣特性，需特殊订购。
abb双电源开关说明书
ABB双电源切换开关的说明书通常包含以下内容：
1. 产品概述：包括产品的主要功能、技术参数、适用范围等信息，有助于用户了解该产品的基本特点和
使用范围。
2. 安装说明：详细介绍了产品的安装步骤和注意事项，确保用户能够正确、安全地安装和使用产品。
3. 使用说明：详细介绍了产品的操作步骤和注意事项，包括开关的操作、切换方式、指示灯的含义等，
使用户能够正确、安全地使用产品。
4. 维护与保养：介绍了产品的日常维护和保养方法，包括清洁、润滑、检查等，以确保产品的正常运转
和延长使用寿命。
5. 常见问题及解决方案：列举了一些常见的问题和解决方法，帮助用户快速解决使用过程中遇到的问
题。
6. 注意事项：提醒用户在使用过程中应注意的事项，以确保安全和产品的正常运转。
双电源转换开关-PC级
换到另一个电源。ABB产品以其卓越的性能可满足以上需求，确保电力供应安全连续。
产品概述
OT_C
OT_C双电源手动转换开关
- 具有隔离功能 - 开关断口可见，开关状态一目了然 - 可短时承受过载及短路电流 - 可带负载切换 - 可靠的机械联锁和挂锁功能 - 开关具有3个稳定的位置：I-0-II - 操作手柄可直接安装在开关上或柜门上 -16-125 A的开关可卡装在DIN导轨上
OTM_C_10D / 11D 1/1
双电源转换开关（PC级）
双电源转换开关（PC级）
产品概述
பைடு நூலகம்双电源手动转换开关
双电源电动转换开关
1
OT_C
OTM_C
双电源自动转换开关
产品概述
OTM_C_D （配3D智能控制器）
OTM_C_D
OTM_C_D
（配8D智能控制器） （配10D / 11D智能控制器）
型号说明
- 配备3D、8D、10D或11D控制器 - 具有隔离功能 - 开关断口可见，开关状态一目了然 - 可短时承受过载及短路电流 - 可带负载切换 - 可靠的机械及电气联锁，确保用电安全 - 可手动、电动及自动操作 - 专利设计的内置离合器，使手动操作更轻松 - 开关具有3个稳定的位置：I-0-II - 单相检测 - 10D / 11D控制器具有N线接错报警及保护功能 - 3D控制器设有频率检测功能 - 8D控制器设有通讯及故障记忆功能
OTM_C双电源电动转换开关
- 具有隔离功能 - 开关断口可见，开关状态一目了然 - 可短时承受过载及短路电流 - 可带负载切换 - 可靠的机械及电气联锁，确保用电安全 - 可手动、电动操作 - 专利设计的内置离合器，使手动操作更轻松 - 开关具有3个稳定的位置：I-0-II
PC级双电源接线图
常用 I
RDH5D-100II型 接线图 90*65(mm)
双分 0
备用 II
远控与强置0 301 302 303 304 305 306
301与306发电信号
HL1为常用电源电源指示; HL2为备用电源电源指示; HD1为常用电源合闸指示; HD2为备用电源合闸指示; FU1-FU2为保险丝:
201 202 203 204 205 206 隔离型双电源接线端子编号
常用电源进线端 AC230V A N
发电机起动信号接线图 CB级双电源通用。
1 3 5 7
2 4 6 8
交流中间继电器
1 0 1 102
发电机起动信号
翡嫦翠烂编制
常用电源 备用电源 AC230V AC230V
自动控制接线图
全自动短接
双电源自动转换开关
RDH5D-160至630Ⅱ 型微动线的颜色与长度!
机械锁 挂锁 常合指 示微动 备合指 示微动
1
3
2
1
3
2
1
3
2
1
3
2
(图1)
(图2)
(图3)
如图1所示:机械锁1红色线,长40CM;机械锁3与挂锁3并接线, 蓝色线,长度20CM:挂锁1绿色线,长度33CM:如图2与图3所示:微 动1黄色线,长度30CM;微动2绿色线,长度30;微动3蓝色线,长度 30CM;
301与306发电信号 发电信号 301与306
HL1为常用电源电源指示; HL2为备用电源电源指示; HD1为常用电源合闸指示; HD2为备用电源合闸指示; FU1-FU2为保险丝:
PC级和CB级双电源的区别
PC级和CB级双电源的区别PC级采用隔离开关作为执行机构，能够接通和承载但不能分断短路电流，当负载过载时仍可保持供电连续性。
CB级采用断路器作为执行机构，配备过电流脱扣器，自身具有对负载侧用电设备和电缆的过载保护功能，它能够接通、承载和分断短路电流，当负载出现过载或短路时会断开负载。
PC级和CB级双电源的应用场合双电源转换开关特别适用于存在重要负载的场合，它安装方便、使用简单、性能可靠。
PC级双电源转换开关的应用:. 手动式一用于通讯基站、电厂交直流分屏.电动式一用于柴油发电机. 自动式一用于建筑项目的配电、照明、消防等场合C日级双电源转换开关的应用:.DPT CB010 / 011一推荐用于建筑配电、照明、消防等场合.ATS021 / 022(配合丁max或E/F开关)一推荐用于工业市场(如:冶金、石化、电厂等)、高铁和铁路项目等场合.DP丁/丁E一推荐用于带母联的场合总的来说，双电源特别适用于对需要高可靠性的持续供电和突然停电可能导致严重问题的场合，例:手术室、机场、宾馆、银行、通信系统和生产线等。
典型应用场合1.消防负荷一般消防动力负荷(风机、水泵)需要保持不间断工作，发生过载时也不允许断电，OTM-C-D(标配消防切非)完全满足消防要求，可为消防负荷和应急照明等提供可靠电源，确保供电的连续性和消防联动。
2.数据中心数据中心对供电系统的可靠性要求很高，需要配置UPS为服务器提供安全可靠的电源，O丁M_ C_ D双电源自动转换开关具有高性价比，可确保电源可靠切换，二者互相配合可为数据中心保驾护航，确保连续供电。
3.动力配电DPT CB010(标配消防切非)适用于风机、水泵、照明等负荷，用于市电与市电的自动转换。
当需要用于市电与发电机的自动转换时，可选择DPT CB011(标配消防切非)为动力负荷提供可靠电源，确保供电可靠性和连续性。
4.柴油发电机一般柴油发电机均需要一个可靠的双电源来进行市电与柴油发电机的转换，以确保供电连续性。
几种形式双电源开关的技术对比
生产厂家
斯沃
万高、（ABB）
飞腾
备注
代表形式
PC级、隔离开关做主体
CB级、断路器做主体
PC级、励磁式
ABB只有CB能级产品没有PC级产品
产地
沈阳
天津、厦门
大连
功能
过欠电压，缺相，主备电源全相检测，※相位角
欠电压，缺相
过压，欠压，缺相
斯沃公司的主备电源全相检测为标准配置，而其它厂家的产品要收取相应的费用。
斯沃公司产品的相位角检测是斯沃公司等有的功能，相位角检测能避免因电源两项间跨接电表而产生的虚拟电压影响开关的电源故障检测。
机电一体化产品、标配为开关本体上有调节纽，开关表面有数码显示窗口、计算机接口
无数码显示、调节纽、计算机接口，好需要加外接控制器，会收取一部分费用
一，二型控制器为标配，只能满中简单功能，三、四型控制器收费
耐压试验
≤3750V
斯沃公司的开关的控制器能承受3750V以下电压的冲击，其它公司的产品在强弱电的隔离上做的不完善，能承受的冲击电压低
反馈信号
标准配置，可以柜门接灯，
可选择，收费
消防联动
为标准配置，实时耐受电流
可达9KA，10－20倍
6KA
额定限制短时耐受电流
励磁式PC级双电源因为开产的触头结构决定只能通过额定限制短时耐受电流试验，开关在使用上必需在上端加断路器或熔断器等保护电器开关，增加成本
abb双电源开关说明书
abb双电源开关说明书
abb双电源开关是一种用于切换电源的设备，可以实现在两个不同的电源中切换，确保设备在某一电源故障时能够顺利切换到另一电源，保证设备的持续供电。
这种双电源开关通常用于关键设备或系统，如医院的手术室、数据中心等，确保设备不会因为电源故障而停止运行，影响正常工作。
abb双电源开关的工作原理是通过电磁原理实现的。
当其中一个电源出现故障时，另一个电源会自动接管，保证设备的供电不中断。
通常情况下，abb双电源开
关会自动检测两个电源的电压、频率等参数，确保切换时不会对设备造成损坏。
另外，abb双电源开关还具有手动操作功能，操作人员可以根据需要手动切换电源，
进行维护或测试。
abb双电源开关的安装和调试需要按照说明书中的指导进行。
在安装时，需要
确保设备与电源的连接正确可靠，避免因连接不良而引起的电气故障。
调试时，需要通过专业设备对abb双电源开关进行测试，确保设备的各项功能正常。
另外，
abb双电源开关的维护也非常重要，定期检查设备的运行状态，及时处理异常情况，确保设备的长期稳定运行。
总的来说，abb双电源开关是一种非常重要的设备，可以保证关键设备在电源
故障时能够持续供电，确保正常运行。
在安装、调试和维护时，需要严格按照说明书的指导进行，确保设备的正常运行。
希望广大用户在使用abb双电源开关时，能够重视设备的安装、调试和维护工作，确保设备的正常运行，为工作和生活提供更好的保障。
双电源自动转换开关常识
双电源自动转换开关常识符合标准IE60947-6-1：1998（版）《低压开关设备和控制设备第六部份、自动转换开关电器》《低压开关设备和控制设备、自动转换开关电器》名词术语双电源自动转换开关（ATSE）分为CB级和PC级两个级别。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
PC级：能够接通、承载，但不用于分断短路电流的ATSE。
使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=。
使用类别：AC-31B，适用无感或微感负载，接通与分断电流为,cosφ=。
双电源自动转换开关的选择与使用当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。
按转换时间选择和使用ATS1? 根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。
当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。
2? 对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。
为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤），安全照明≤。
3? 当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。
四极型ATS的选择与使用⑴⑵带漏电保护的双电源转换开关应采用四极型开关。
两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。
⑶两种不同接地系统间的电源转换开关应采用四极型开关。
双电源切换开关PC级和CB级的应用及选型
双电源切换开关PC级和CB级的应用及选型1、PC级双电源切换开关：隔离型，就像双投刀开关，加上操作机构构成，能够接通和承载正常和故障电流，但不用于分断短路电流。
当负载过载时仍可保持供电连续性。
动作时间快。
触头为银合金，触头分离速度大，有专门设计的灭弧室。
体积小，只有CB级的1/2。
使用地方：手动式—用于通讯基站、电厂交直流分屏；电动式—用于柴油发电机；自动式—用于建筑项目的配电、照明、消防等场合。
PC级因为无分断能力，所以所有的分断都是靠上级的保护电器，当前级失电，自动转换到另一路，不管是因为过载还是因为短路，只要上级保护电器断开失电，都会自动切换到另一个回路上。
PC级示意图：2、CB级双电源切换开关：CB级采用断路器作为执行机构，由两台断路器为基础，由控制器控制带有机械连锁的电动传动机构来实现2路电源的自动转换，切换时间1-2s。
配备过电流脱扣器，它的主触头能够接通并用于分断短路电流。
自身具有对负载侧用电设备和电缆的过载保护功能，能够接通、承载和分断短路电流，当负载出现过载或短路时断开负载配备过电流脱扣器，主触头能够接通并用于分断短路电流，画图时画图时一般如下，内部可以画成两个断路器开关，所以CB级双电源切换开关如果要用在消防回路时，一定要标明“过载不转换”，仅短路转换，相当于将其内部的断路器改成了单磁型断路器，一般前端也要加保护电器，在消防回路时也应该为负荷开关或隔离开关或单磁型断路器。
使用地方：用于建筑配电、照明、消防等非重要负荷场合；用于工业市场（如：冶金、石化、电厂等）、高铁和铁路项目等场合；也可用于带母联的场合。
CB级断路器因为有分断能力，所以下级回路短路时会直接锁死并内部断开，不再转换到另一个回路。
CB级示意图：3、双电源自动转换开关的选型首先确定自动转换开关电器的壳架电流与额定电流，然后确定是PC级还是CB级，再次确定转换时间。
然后就去样本选型就行了。
比如配电电路负载电流是80A，那么双电源就选择稍大些的100A额定电流产品。
双电源自动转换开关常识
双电源自动转换开关常识符合标准IE60947-6-1：1998（版）《低压开关设备和控制设备第六部份、自动转换开关电器》《低压开关设备和控制设备、自动转换开关电器》名词术语双电源自动转换开关（ATSE）分为CB级和PC级两个级别。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
PC级：能够接通、承载，但不用于分断短路电流的ATSE。
使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=。
使用类别：AC-31B，适用无感或微感负载，接通与分断电流为,cosφ=。
双电源自动转换开关的选择与使用当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。
按转换时间选择和使用ATS1根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。
当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。
2对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。
为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤），安全照明≤。
3当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。
四极型ATS的选择与使用⑴⑵带漏电保护的双电源转换开关应采用四极型开关。
两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。
⑶两种不同接地系统间的电源转换开关应采用四极型开关。
双电源开关pc级和cb级
双电源开关pc级和cb级双电源开关PC级和CB级引言在电力系统中，电源开关是一种关键性的电力设备，用于控制电能的传输和分配。
在某些场合，特别是对关键设备的供电环境要求比较高时，采用双电源开关可以提供高可靠性和稳定的电源切换。
其中PC级和CB级双电源开关是常见的两种类型，本文将对它们进行详细介绍和比较。
一、PC级双电源开关1. 定义和基本原理PC级双电源开关是一种符合PC级标准（Power Control Level）的电源开关设备。
PC级标准规定了对于生命安全、环境保护、故障容忍等方面的要求，主要适用于关键设备的供电保护。
PC级双电源开关通常由两个电源输入端和一个输出端组成，能够实现电源的无缝切换。
当一个电源发生故障时，另一个电源会立即接管并提供稳定的电力供应。
2. 特点和优势PC级双电源开关具有以下特点和优势：（1）高可靠性：采用双电源切换设计，保证了电源的连续供电，从而确保关键设备的正常运行；（2）快速切换：PC级双电源开关具有快速的切换速度，可以在毫秒级的时间内实现电源的切换，减少对关键设备的影响；（3）故障检测和报警：PC级双电源开关能够实时监测电源的状态，并及时报警，方便人员进行维护和处理；（4）远程监控和控制：PC级双电源开关可以与监控系统进行互联，实现远程监控和控制，方便运维人员进行管理。
3. 应用领域PC级双电源开关广泛应用于对电源供应要求极高的关键设备，主要包括数据中心、电信基站、医疗设备、金融系统等领域。
在这些场合，断电或电源故障可能导致严重的后果，因此PC级双电源开关的可靠性和稳定性显得尤为重要。
二、CB级双电源开关1. 定义和基本原理CB级双电源开关是一种符合CB级标准的电源开关设备。
CB级标准是IEC（国际电工委员会）制定的国际标准，CB代表了Circuit Breaker（断路器）的缩写，所以CB级双电源开关通常包含了断路器的功能。
CB级双电源开关的特点是能够提供超低的电流漏电保护，避免因电流过大而损坏关键设备。
PC级和CB级双电源转换开关的区别
PC级和CB级双电源转换开关的区别上回聊到双电源、双回路供电，这次我们就来说说与之强关联的一个产品，它就是双电源转换开关。
什么是双电源转换开关？双电源转换开关也叫自动转换开关，它的作用是将一个或者几个负载从一个电源转换到另一个电源的电器。
一般用在比较重要的场所（电梯、消防、应急照明等）。
在现阶段，双电源转换开关主要分为PC级和CB级两种类型。
下面让我们了解一下这两种类型的双电源转换开关。
PC级双电源转换开关只完成双电源转换的功能，不具备短路电流的分断（仅能接通，承载）的功能。
它相当于两个负荷开关相互切换，没有保护功能。
在负载端发生故障不会动作，只在主电源失电时才会切到备用电源。
因此，此类双电源上方一般加有塑壳断路器，如果负载端发生故障，双电源上方断路器跳闸，使主电源失电切换到备用电源再试一次，如果故障仍然存在备用断路器也跳闸，保证安全。
CB级双电源转换开关既能完成双电源自动转换的功能，又具备短路电流的保护的功能。
它相当于两个断路器加电动机构来实现切换。
它的特点是如果负载侧发生故障，那么它会跳闸，并且它不会自动转换到备用电源；只有当主电源失电时，它才会完成转换。
因此在CB级上方无需加断路器保护（有时会加隔离开关）。
两者不同的特性决定了它们的应用场景，PC级一般用在消防上（排烟风机、消防泵），CB级一般用在其他比较重要的场所。
PC级的可靠性高于CB级由于CB级双电源转换开关结构复杂，运动部件比PC级多一倍以上。
按照“结构越复杂，可靠性越低”的原则，CB级的可靠性低于PC级，就如同断路器的可靠性低于负荷开关的道理一样。
双电源转换开关能不能用两个接触器代替呢？其实原理是一样的，只是接触器只靠电气连锁不安全，双电源转换开关除电气连锁之外还有机械连锁（不会发生两路电源同时给电），更加安全可靠。
双电源自动转换开关常识完整版
双电源自动转换开关常识HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】双电源自动转换开关常识符合标准IE60947-6-1：1998（版）《低压开关设备和控制设备第六部份、自动转换开关电器》《低压开关设备和控制设备、自动转换开关电器》名词术语双电源自动转换开关（ATSE）分为CB级和PC级两个级别。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
PC级：能够接通、承载，但不用于分断短路电流的ATSE。
使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=。
使用类别：AC-31B，适用无感或微感负载，接通与分断电流为,cosφ=。
双电源自动转换开关的选择与使用当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。
按转换时间选择和使用ATS1? 根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。
当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。
2? 对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。
为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤），安全照明≤。
3? 当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。
四极型ATS的选择与使用⑴⑵带漏电保护的双电源转换开关应采用四极型开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双电源转换开关负载类型解释
额定绝缘电压 AC-20/DC-20 AC20：交流
通断
DC20：直流无负载通
额定工作电流 AC-21A/AC-22A/AC-23A A
通断阻性负载
AC-22A通断阻性和感性
AC-23A通断感性负载。后缀“A” 意思是：在
路中没有额定短路耐受电流 的要求。
CB级控制器部分解释
• 国外常用。
• 应用于建筑、高铁、机 场、医院等场合。
• CB级采用断路器作为执 行机构。配备过电流脱 扣器，具有对负载测用 电设备和电缆的过载保 护功能，能够接通、承 载和分断短路电流，出 现负载或者短路时能断 开负载。
• 分断时间长，切换慢。
• 常用于国内。
• 应用于工业市场、建筑、 高铁、机场、医院等场 合。
ABB双电源转换开关（PC级、CB级 的部分问题补充）——Βιβλιοθήκη —上周四ABB技术交流会上收 获分享
————————————————————————————王鹏飞
PC CB
• PC级采用隔离开关作为 执行机构。能够接通和 承担单不能断开短路电 流，负载过载时扔能保 持持续供电。
• 体积小，转换时间快。
一、3D/8D控制器全 是进口。其中，8D带 有液晶显示屏，具备 通讯协议功能。3D控 制器没有。 二、10D/11D控制器 全是国产，标配消防 切非功能。 三、10D/11D并不是 3D/8D的改进型。
消防切非功能介绍
解释： 当某个报警分区的火灾探测器报警后，即切断非消防电源，消防
电源投入使用。切非的意思即切断非消防电源。 不管原来的两路断路器状态如何，全部同时转处断开状态。 CB级DPT010、011控制器也具备消防切非功能，国产的PC级10D、
11D控制器标配消防切非功能，PC级的3D、8D不具备这功能。
