各型 开关电源接线指导

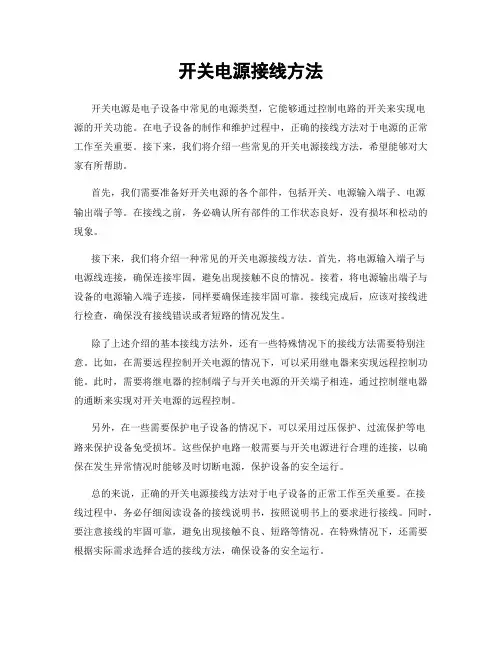

开关电源接线方法
开关电源接线方法开关电源是电子设备中常见的电源类型，它能够通过控制电路的开关来实现电源的开关功能。
在电子设备的制作和维护过程中，正确的接线方法对于电源的正常工作至关重要。
接下来，我们将介绍一些常见的开关电源接线方法，希望能够对大家有所帮助。
首先，我们需要准备好开关电源的各个部件，包括开关、电源输入端子、电源输出端子等。
在接线之前，务必确认所有部件的工作状态良好，没有损坏和松动的现象。
接下来，我们将介绍一种常见的开关电源接线方法。
首先，将电源输入端子与电源线连接，确保连接牢固，避免出现接触不良的情况。
接着，将电源输出端子与设备的电源输入端子连接，同样要确保连接牢固可靠。
接线完成后，应该对接线进行检查，确保没有接线错误或者短路的情况发生。
除了上述介绍的基本接线方法外，还有一些特殊情况下的接线方法需要特别注意。
比如，在需要远程控制开关电源的情况下，可以采用继电器来实现远程控制功能。
此时，需要将继电器的控制端子与开关电源的开关端子相连，通过控制继电器的通断来实现对开关电源的远程控制。
另外，在一些需要保护电子设备的情况下，可以采用过压保护、过流保护等电路来保护设备免受损坏。
这些保护电路一般需要与开关电源进行合理的连接，以确保在发生异常情况时能够及时切断电源，保护设备的安全运行。
总的来说，正确的开关电源接线方法对于电子设备的正常工作至关重要。
在接线过程中，务必仔细阅读设备的接线说明书，按照说明书上的要求进行接线。
同时，要注意接线的牢固可靠，避免出现接触不良、短路等情况。
在特殊情况下，还需要根据实际需求选择合适的接线方法，确保设备的安全运行。
希望以上介绍的开关电源接线方法能够对大家有所帮助，同时也希望大家在接线过程中能够严格按照要求进行操作，确保设备的安全和稳定运行。
开关的接线方法
开关的接线方法开关是电路中常见的元件，它可以控制电路的通断，起到开闭电路的作用。
在实际的电路应用中，开关的接线方法非常重要，正确的接线方法可以确保电路的正常运行，同时也能保证使用者的安全。
下面将介绍几种常见的开关接线方法。
首先，我们来介绍单路开关的接线方法。
单路开关是最为常见的一种开关，它只有一个控制回路，可以控制一个灯具或者其他电器的通断。
在接线时，我们需要将电源的火线与单路开关的公共端相连，再将灯具的火线与单路开关的开关端相连，最后将电源的零线与灯具的零线相连，这样就完成了单路开关的接线。
其次，我们来介绍双路开关的接线方法。
双路开关有两个控制回路，可以分别控制两个灯具或者其他电器的通断。
在接线时，我们需要将电源的火线与双路开关的公共端相连，再将第一个灯具的火线与双路开关的第一个开关端相连，将第二个灯具的火线与双路开关的第二个开关端相连，最后将电源的零线与两个灯具的零线相连，这样就完成了双路开关的接线。
接着，我们来介绍三路开关的接线方法。
三路开关有三个控制回路，可以分别控制三个灯具或者其他电器的通断。
在接线时，我们需要将电源的火线与三路开关的公共端相连，再将第一个灯具的火线与三路开关的第一个开关端相连，将第二个灯具的火线与三路开关的第二个开关端相连，将第三个灯具的火线与三路开关的第三个开关端相连，最后将电源的零线与三个灯具的零线相连，这样就完成了三路开关的接线。
最后，我们来介绍触摸开关的接线方法。
触摸开关是一种新型的开关，它可以通过触摸来实现开关的控制。
在接线时，我们需要将电源的火线与触摸开关的L端相连，再将灯具的火线与触摸开关的L1端相连，将电源的零线与触摸开关的N端相连，将灯具的零线与触摸开关的N1端相连，这样就完成了触摸开关的接线。
总的来说，无论是单路、双路、三路还是触摸开关，正确的接线方法都是确保电路正常运行和使用者安全的关键。
在接线时，一定要仔细阅读说明书，按照要求进行接线。
同时，为了确保安全，接线前一定要断开电源，并在专业人员的指导下进行操作。
开关的接线方法
开关的接线方法开关是电气系统中常见的控制元件，它通过控制电路的通断来实现对电器设备的启动、停止和转换等功能。
而开关的接线方法则是使用电气工程中常见的技术，下面我们来详细介绍一下开关的接线方法。
首先，我们要了解开关的基本结构。
一般来说，开关由外壳、触点和机构组成。
外壳是保护开关内部结构的外部壳体，触点则是控制电路通断的关键部件，机构则是通过人工或其他力量来实现触点的动作。
在接线时，我们需要根据开关的类型和使用要求来选择合适的接线方法。
接下来，我们来介绍一些常见的开关接线方法。
首先是单联单控开关的接线方法。
单联单控开关是最简单的一种开关，它只有一个触点，可以控制一个电器设备的通断。
在接线时，我们需要将电源线和负载线分别连接到开关的两个触点上，这样就可以实现对电器设备的控制。
其次是双联双控开关的接线方法。
双联双控开关可以实现两个开关同时控制一个电器设备的功能，比如一个房间内有两个门，我们可以通过两个开关来控制房间内的灯光。
在接线时，我们需要将电源线、负载线和两个开关之间的连线进行合理的连接，这样就可以实现两个开关对同一个电器设备的控制。
除了上述两种基本的开关接线方法外，还有一些特殊的开关接线方法，比如三联双控开关、四联双控开关等。
这些开关可以实现多个开关同时控制一个或多个电器设备的功能，适用于一些复杂的电气系统。
在进行开关接线时，我们需要注意一些安全事项。
首先，要确保电路处于断电状态下进行接线，以免发生触电事故。
其次，要选择合适的导线和连接件，确保接线的可靠性和安全性。
最后，接线完成后要进行电路的测试和验收，确保开关的功能正常。
总的来说，开关的接线方法是电气工程中的基础知识，掌握好开关的接线方法对于电气系统的安全运行和设备的正常使用至关重要。
希望通过本文的介绍，可以帮助大家更好地理解和掌握开关的接线方法，确保电气系统的正常运行和安全使用。
开关电源模块接线方法
开关电源模块接线方法
开关电源模块的接线方法可以分为输入端和输出端的接线。
输入端接线方法：
1. 将交流电源的输入线L和N分别连接到开关电源模块的输入端L和N。
2. 如果交流电源带有接地线PE，将其连接到开关电源模块的PE端。
输出端接线方法：
1. 将直流输出线V+和V-分别连接到开关电源模块的输出端V+和V-。
2. 如果需要提供额外的电源接口，可以在输出端连接对应的接线端子，例如USB 接口。
注意事项：
1. 在接线过程中，确保电源模块和周围的元件处于断电状态。
2. 遵守正确的极性接线，确保V+和V-的极性与需要供电的设备一致。
3. 如果使用的是多路输出的开关电源模块，根据需要将各路输出线连接到对应的设备上。
以上是一般开关电源模块的接线方法，不同型号的电源模块可能会有细微的差异，具体接线方法可以参考模块的说明书或者生产厂商提供的接线图。
同时，在进行电源接线时，建议由专业人士在合适的环境下进行操作，以确保安全性和正确性。
各型 开关电源接线指导

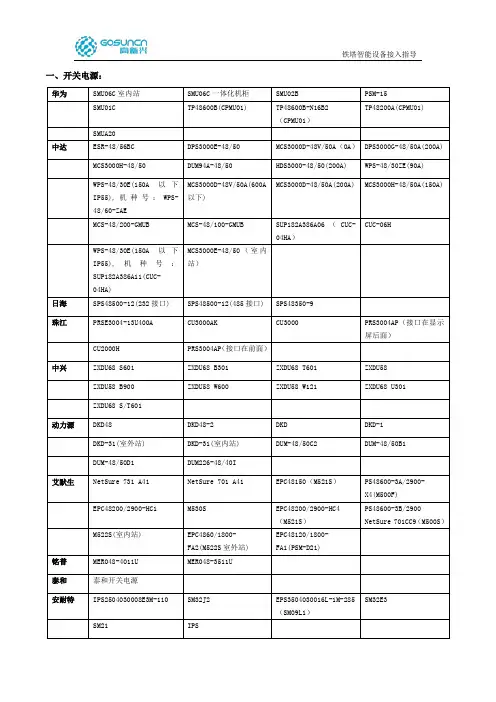

一、开关电源：二、普通空调：三、热交换设备：四、智能电表：五、门禁系统：铁塔智能设备接入指导一、开关电源1、华为1)SMU06C室内站备注：开关电源需要设置协议，设置密码000001。
通信协议类型需要改成电总协议，通信地址改为1。
SMU06C串口接靠外面那个网口。
参数设置过程如下图：2)SMU06C一体化机柜串口参数地址1,数据位8,停止位1，无校验，波特率96003)SMU02B备注：开关电源需要设置协议，设置密码000001。
通信协议类型需要改成电总协议，地址改为1。
SMU02B串口要接下面的那个网络。
SMU02B后期有些新设备，FSU需要选择设备型号为SMU06C才能正常。
4)PSM-15注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
使用此协议不支持模块故障告警，可以先选择M810G这个设备型号，该型号支持模块故障告警，告警出来后再改回PSM15即可。
5)SMU01C6)TP48600B（CPMU01）注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
需要将地址改为1，通信方式改为Modem，开关电源参数设置密码：0000017)TP48600B-N16B2（CPMU01）注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。
8)TP48200A(CPMU01)8为232接口）可直接接入（对于DB9头版本：2接TX，3接RX，5接GND。
对于RJ45水晶头版本，3接TX，7接RX，6接GND）。
9)SMUA20注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。

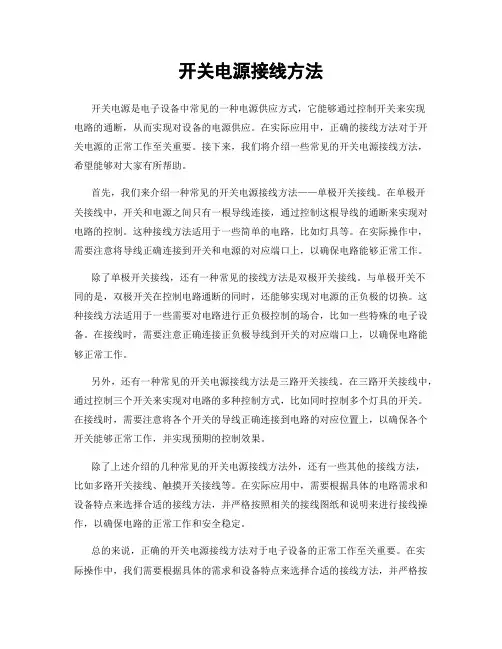

开关电源接线方法
开关电源接线方法开关电源是电子设备中常见的一种电源供应方式，它能够通过控制开关来实现电路的通断，从而实现对设备的电源供应。
在实际应用中，正确的接线方法对于开关电源的正常工作至关重要。
接下来，我们将介绍一些常见的开关电源接线方法，希望能够对大家有所帮助。
首先，我们来介绍一种常见的开关电源接线方法——单极开关接线。
在单极开关接线中，开关和电源之间只有一根导线连接，通过控制这根导线的通断来实现对电路的控制。
这种接线方法适用于一些简单的电路，比如灯具等。
在实际操作中，需要注意将导线正确连接到开关和电源的对应端口上，以确保电路能够正常工作。
除了单极开关接线，还有一种常见的接线方法是双极开关接线。
与单极开关不同的是，双极开关在控制电路通断的同时，还能够实现对电源的正负极的切换。
这种接线方法适用于一些需要对电路进行正负极控制的场合，比如一些特殊的电子设备。
在接线时，需要注意正确连接正负极导线到开关的对应端口上，以确保电路能够正常工作。
另外，还有一种常见的开关电源接线方法是三路开关接线。
在三路开关接线中，通过控制三个开关来实现对电路的多种控制方式，比如同时控制多个灯具的开关。
在接线时，需要注意将各个开关的导线正确连接到电路的对应位置上，以确保各个开关能够正常工作，并实现预期的控制效果。
除了上述介绍的几种常见的开关电源接线方法外，还有一些其他的接线方法，比如多路开关接线、触摸开关接线等。
在实际应用中，需要根据具体的电路需求和设备特点来选择合适的接线方法，并严格按照相关的接线图纸和说明来进行接线操作，以确保电路的正常工作和安全稳定。
总的来说，正确的开关电源接线方法对于电子设备的正常工作至关重要。
在实际操作中，我们需要根据具体的需求和设备特点来选择合适的接线方法，并严格按照相关的接线图纸和说明来进行接线操作。
只有这样，才能确保电路的正常工作和安全稳定。
希望以上内容能够对大家有所帮助，谢谢阅读！。
开关电源接线方法
开关电源接线方法开关电源是电子设备中非常重要的一个部件，它能够将交流电转换为直流电，为设备的正常运行提供稳定的电源。
因此，正确的接线方法对于设备的安全运行至关重要。
接下来，我将为大家介绍一些常见的开关电源接线方法。
首先，我们需要了解一些基本的电源接线知识。
在接线之前，一定要确保电源已经断开，以免发生触电事故。
另外，要根据设备的功率和电压要求选择合适的开关电源，并且要确保电源的输入和输出端子清晰明了，以免接线错误导致设备损坏。
接下来，我们来介绍一种常见的开关电源接线方法，即并联接线方法。
在这种方法中，我们需要将交流电源的火线和零线分别接入开关电源的输入端子，然后将开关电源的输出端子与设备的负载进行连接。
这种接线方法适用于一些对电源稳定性要求较高的设备，能够有效地提供稳定的电源输出。
除了并联接线方法，还有一种常见的接线方法是串联接线方法。
在这种方法中，我们需要将交流电源的火线接入开关电源的输入端子，然后将开关电源的输出端子与设备的负载进行连接，同时将设备的零线接入交流电源的零线。
这种接线方法适用于一些对电源稳定性要求不是特别高的设备，能够简单地实现电源的转换功能。
除了这两种常见的接线方法，还有一些特殊的接线方法，比如双路供电接线方法、备用电源接线方法等，这些方法都是根据设备的特殊需求而设计的。
在实际应用中，我们需要根据设备的具体要求选择合适的接线方法，并且要严格按照设备说明书上的接线图进行接线，以确保设备的安全运行。
总的来说，正确的开关电源接线方法对于设备的安全运行至关重要。
在接线之前，一定要仔细阅读设备的说明书，了解设备的电源要求，并严格按照接线图进行接线。
只有这样，我们才能够确保设备能够稳定、安全地运行，为我们的生活和工作提供便利。
希望以上内容对大家有所帮助，谢谢阅读！。
开关怎么接线
开关怎么接线开关是电路中常见的元件之一，用于控制电流的通断。
在进行电气安装或电路维修时，正确地接线开关是至关重要的。
本文将介绍开关接线的基本原理和常见的接线方法，帮助读者更好地理解和应用开关。
一、开关接线的基本原理开关的接线方法主要取决于其工作原理。
常见的开关有单极单刀、双极单刀、双极双刀等多种类型，不同类型的开关接线方式也有所不同。
但无论是哪种类型的开关，其本质都是通过打开或关闭电路中的导通通路来控制电流的通断。
在电路中，通常将接线板作为开关的首选接线方式。
接线板是一个功能强大的连接器，可以方便地将各种电器元件连接到电路中。
开关通过连接到接线板的引脚，来实现与其他电器元件的连接。
二、常见的开关接线方法1. 单极单刀开关的接线方法：单极单刀开关是一种最简单的开关类型，其接线方法相对较为简单。
其引脚通常有两个，一个是线头（或称为“L”端），一个是线尾（或称为“COM”端）。
将线头连接到电源线，将线尾连接到负载（如电灯等）即可。
当开关处于开启状态时，电源线与负载之间形成通路，电流得以流动；当开关处于关闭状态时，电源线与负载之间断开，电流被切断。
2. 双极单刀开关的接线方法：双极单刀开关与单极单刀开关相似，但引脚数量翻倍。
双极单刀开关的引脚包括两个线头端（分别为“L1”和“L2”），以及一个线尾端（COM端）。
其中，两个线头端与两个不同的电源线（如火线和零线）相连，线尾端与负载相连。
当开关处于开启状态时，两个电源线分别通电，形成通路，电流得以流动；当开关处于关闭状态时，两个电源线与负载之间断开，电流被切断。
3. 双极双刀开关的接线方法：双极双刀开关是一种常用于需要同时控制两个电路的机械开关。
其引脚结构较为复杂，包括两个线头端（分别为“L1”和“L2”），以及两个线尾端（分别为“COM1”和“COM2”）。
其中，两个线头端与两个不同的电源线（如火线和零线）相连，两个线尾端分别与两个负载相连。
由于该开关有两个刀片，因此可以同时控制两个负载的通断情况。
开关电源接线方法
开关电源接线方法开关电源是电子设备中常见的一种电源供应方式，它具有输入电压范围广、输出电压稳定等优点，因此在各种电子设备中得到广泛应用。
在实际使用中，正确的接线方法不仅可以确保设备正常工作，还可以提高设备的安全性。
下面将介绍开关电源的接线方法及注意事项。
一、接线前的准备工作。
在进行开关电源的接线工作之前，首先需要做好准备工作。
首先要确认所使用的开关电源的参数，包括输入电压范围、输出电压、输出电流等。
其次要准备好所需的工具，如螺丝刀、绝缘剥线钳等。
接下来要对接线环境进行检查，确保接线环境干燥、通风良好，并且要确保电源已经断开。
二、接线方法。
1. 接地线的接线方法。
在接线过程中，接地线的接线是非常重要的一步。
一般来说，接地线的颜色为黄绿色，接地线的接线方法是将接地线连接到设备的金属外壳上，以确保设备在发生漏电时能够及时将漏电电流导入地线，保障人身安全。
2. 输入电源线的接线方法。
接地线接好后，接下来就是输入电源线的接线。
输入电源线一般为蓝色或棕色，其中蓝色为零线，棕色为火线。
在接线时，需要将蓝色线连接到电源端的零线接口上，将棕色线连接到火线接口上。
接线时要确保接线牢固，不得出现松动现象。
3. 输出电源线的接线方法。
输出电源线的接线方法与输入电源线类似，需要根据线的颜色进行正确的连接。
一般来说，输出电源线中黄色为+V，蓝色为-V。
在接线时，需要将黄色线连接到正极接口上，将蓝色线连接到负极接口上。
同样，接线时要注意牢固连接，避免出现松动现象。
三、注意事项。
1. 接线时要确保设备处于断电状态，以免发生触电事故。
2. 在接线过程中要注意线的颜色，确保按照正确的颜色进行连接。
3. 接线后要进行线路测试，确保线路连接正确，电压稳定。
4. 在使用过程中要定期检查线路连接情况，确保线路连接牢固。
总结。
正确的开关电源接线方法可以确保设备的正常使用，同时也能提高设备的安全性。
在进行接线时，要做好充分的准备工作，按照正确的接线方法进行操作，并且要注意接线过程中的安全问题。
12V开关电源接线方法
12V开关电源接线方法
在电子设备的使用过程中，我们经常会用到各种电源供应器，其中12V开关电源是一种常见的类型。
正确的接线方法不仅可以确保设备正常工作，还可以保障用户的安全。
下面将介绍一些关于12V开关电源的接线方法，供大家参考。
首先，在接线之前，我们需要准备好一些工具和材料，如螺丝刀、绝缘剥线工具、绝缘胶带等。
确保这些工具都是正常可用的，以免在接线过程中出现问题。
接下来，我们需要将12V开关电源的各个部分进行正确的连接。
首先，找到电源的输入端和输出端，一般输入端是接触220V交流电源的部分，输出端则是输出12V直流电压供给设备使用。
在接线时，一定要注意先将电源插头拔掉，确保安全。
接着，使用螺丝刀将电源的输入端和输出端分别与设备的对应端口连接起来，确保连接牢固而不松动。
除此之外，还需要注意接线的顺序和方法。
一般来说，应该先将输入端的接线完成，再进行输出端的接线。
在接线过程中，要注意保持线路整齐，避免出现交叉或短路的情况。
另外，在接线完成后，应该用绝缘胶带将接线处进行包裹，确保不会出现漏电或触电的危险。
同时，可以使用绝缘套管对接线处进行加固，提高接线的稳定性和安全性。
最后，接线完成后，可以将电源插头插入电源插座，然后打开电源开关来测试设备是否正常工作。
如果设备正常工作，则表示接线正确无误，可以正常使用了。
总的来说，12V开关电源的接线方法并不复杂，只要按照正确的步骤和方法进行操作，就能够顺利完成接线工作。
希望以上内容能够对大家在实际操作中有所帮助，确保设备的正常使用和安全。
1。
开关电源接线定义（1）（1）
开关电源接线定义（1）（1）开关电源接口类型华为SMU02B网口RS232方式（3RX 7TX 6GND）动力源DKD48(50)网口RS232方式（4RX.5GND.8TX）日海MC2000网口RS232方式（4TX.6RX.8GND）安奈特SM32E网口RS232方式（3TX.6RX.4-5GND）中恒SM-45(S100)九针头（2RX,3TX，5GND）中达CUC-09H(动力源DKD48(50))九针头（2RX,3TX，5GND）金威源GPE48350B网口RS232方式（1TX，4RX，5GND）金威源GPE48350B网口RS485方式（2 A+,3 B-）动力源DKD48(50)网口RS485方式（4RS485+,8RS485-）安奈特SM32E网口RS485方式（1RS485+,2RS485-）存量站开关电源接口类型华为PMU CPMU01网口RS232方式（3RX 7TX 6GND）EISUA（COM1）EISUA（COM2）接线方法串口参数（波特率）1(R)2（T）3（G）3-2，7-1，6-39600 1(R)2（T）3（G）4-2，8-1，5-39600 1(R)2（T）3（G）4-1，6-2，8-19600 1(R)2（T）3（G）3-1，6-2，（4-5）-39600 1(R)2（T）3（G）2-2，3-1，5-319200 1(R)2（T）3（G）2-2，3-1，5-39600 1(R)2（T）3（G）1-1，4-2，5-39600A B1-A,2-B9600A B4-A.8-B9600A B1-A,2-B9600 EISUA（COM1）接线方法串口参数（波特率）1(R)2（T）3（G）3-2，7-1，6-39600串口参数（接收方式）备注针头+针尾监控屏：北向设置成电总协议针头+针尾针头+针尾针头+针尾接收超时（50S）针头+针尾针头+针尾针头+针尾针头+针尾针头+针尾串口参数（接收方式）针头+针尾监控屏：系统参数选择MODEM。
电源线接法图解
图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS 总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
开关电源电路接线图
开关-电源原理以及接线图
电源模块：24V电源转5V
注意事项：
1.焊接时，二极管M7、SS24、钽电容、电解电容务必注意正负极。
2.调试时先在端子J3接24V测量M7，LM2596-5引脚电压值，测量
钽电容C3电压值，端子J4是否为5V。
3.24V接入端子接任意一个标志为24V的端子都可。
MOS管地端开关模块
注意事项：
1. 焊接时注意稳压二极管D5正负极务必正确，否则电压过大可能击
穿MOS管；三极管T1为9013NPN型管，不要与9012混淆。
2. 24V 灯泡一端接端子的24V，另一端接对应的Relay。
在GPH2_6输入高低电平即可实MOS管的开与关，24V灯泡随之亮与灭。
继电器220V交流电开关模块
注意事项：
三极管T3为9012NPN型管，不要与9013混淆，接通后在GPIO输入高低电平即可听到继电器开关咔咔的声音。
接线端子
课后作业：
1.三极管驱动继电器原理，电阻阻值的确定计算公式。
2.MOS管工作原理，稳压二极管的作用。
开关电源调试步骤
开关电源调试步骤一．物理接线物理接线分为两种接线方式 485接线和 232接线。
具体哪种方式以电源型号接口为准。
485接线方式：开关电源会提供一个485通信口，常见为 A B 或者 + - 如果是网线口，咨询厂家线序定义。
Fsu提供3路可调智能口，485和232双用口和1路485专用口。
EISU设备485通信，只能接mcom ，com1和com2 及门禁专用口。
（修改通信需设置跳线帽）。
接线图如下。
通信口四个端子为一组，从左往右依次为com1-com4EISU 设备485通信只能接 com 1 com2 mcom 和485门禁口232通信方式：EISU 设备接com 3 和 com 4九针头的 2、3和5 三个接线端子，分别连com3或者com4的前三个端子，如图。
二，设备调试1，查看主机的ip。
一般在主机的右上角有贴有标签，没有的让监控后台给查一下。
2，设备本地ip与主机的ip地址在同一个号段。
3，打开配置工具，输入服务器的ip地址，输入密码八个1，点击登录。
如图：fsu主机ip 192.168.0.88 电脑的ip我设置为192.168.0.5 在同一个网段里。
登录成功后，找串口设备管理，选择你接线的端口。
如图1 为接线端口2 为串口功能，必须用智能解析。
3 为与电源的通信参数，常见为 9600 n 8 14 为修改串口按钮。
如果与电源的通信参数不匹配，就需要修改5 为选择协议的按钮。
如图：找与电源型号相近的协议，名称不一定完全一致。
选择后如图，选择协议后，点击设为智能口，等待数据发送。
数据发送完成后，查看数据是否正确。
智能通道数据，读取数据，查看通道有没有数据。
有数据基本就可以判断数据调试完成了。
如下图。
通信失败的数据：通信失败一般只会有三个或者2个数据。
通信失败需要检查：1 线路连接是否正确。
2 电源模块是否存在不通信状态。
3 通信参数是否正确。
4 所用协议否匹配。
220开关电源怎么接线开关电源接线电路图汇总（六种）
220开关电源怎么接线开关电源接线电路图汇总（六种）Led开关电源接线方法（1）严格按照电源输出端子所指示的接线位置接线，接线要牢固，确定输入输出线不要接反（输入“220VAC”接市电；输出“+”接负载正极，输出“-”接负载负极）。
LN就是220V交流输入，从市电接过来引出两个叉状端子接上，因为是单相交流电，L跟N随意接；三横一竖是电源外壳的接地端，果然上一步插头用的是三头的那种，这个位置就接接地端；COM +V 就是这个电源的输出端，相当于这个电源的接地 +12v（电源规格），拉出来接进你的电路就好了；ADJ那个是用来调整输出电压的，比如输出应该是12V，实际输出12.5V这样子的情况，用螺丝刀之类的调整这里就行了（2）在通电前，用万用表检查输入电压是否与工作电压相符（工作电压220VAC），确认后才可以合闸通电。
220开关电源接线开关电源接线方法左边第一、二个接线柱L、N：AC INPUT，交流电输入端，分别接交流电的火线和零线;左边第三个接线柱：GND，接地线，左边第四、五、六个接线柱：均为COM，DC OUTPUT V-，直流输出端，作为直流电压输出端的负极;左边第七、八、九个接线柱：均为+V，DC OUTPUT v+，直流输出端，作为直流电压输出端的正极;左边第十个接线柱：+V ADJ，+-10% ADJUSTABLEA，电压调节，用于调节直流电压的值。
24V开关电源电路图电路以UC3842振荡芯片为核心，构成逆变、整流电路。
UC3842-一种高性能单端输出式电流控制型脉宽调制器心片，相关引脚功能及内部电路原理已有介绍，此处从略。
AC220V 电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡心片U1、开关管Q1、开关变乐器，T1及其它元件组成的逆变电路。
逆变电路，可以分为四个电路部分讲解其电路工作原理。
育儿知识：开关电源怎么接线
开关电源怎么接线开关电源可能我们平时很少接触的到，因为相关的这些电工师傅都会帮我们做好，所以一般人都不了解开关电源这种东西。
但是一些关于开关电源的基础知识我们还是需要了解的，这样既可以丰富我们的生活常识，也可以尽可能地避免危险的发生。
那么我们可以了解的基础知识有哪些呢？开关电源如何接线1、如果是单联单开，那么开关上一个接线柱接火线，一个接线柱接控制线，而控制线接灯头的底座即可。
2、如果是单联双开或是三开，接线柱上接火线，再用同等经线作为跳线连接其他同一排的接线柱，其余的接线柱接控制线，分别接到对应的灯头底座。
3、如果是单开双控，那么单刀上分别接火线和控制线。
开关盒内的另外两个的接线柱分别用等经线与另外一个开关盒内的两个接线柱相连。
4、带开关的插座只要将开关内的接线柱一头接火线，另一个接线柱用等经的线作为跳线接到插座的火接线柱上即可。
开关电源的组成开关电源大致由主电路、控制电路、检测电路、辅助电源四大部分组成。
1、主电路冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。
输入滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。
整流与滤波：将电网交流电源直接整流为较平滑的直流电。
逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。
输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。
2、控制电路一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。
3、检测电路提供保护电路中正在运行中各种参数和各种仪表数据。
4、辅助电源实现电源的软件（远程）启动，为保护电路和控制电路（PWM等芯片）工作供电。
我们的日常生活离不开电，电给我们带来很多的便利。
但电同时也是非常危险的，每天都有人因为使用不当而身处危险。
且开关电源不是简单的电器，若要拆修需要十分专业的知识作为背景。
非专业人士切忌了解一些皮毛知识就自行拆修开关电源，否则非常容易发生意外。
10种开关电源电路的接法，你常用那种？
10种开关电源电路的接法，你常用那种？开关电源电路的接法一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：①、防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②、输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③、整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC输入滤波电路原理：①、输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
②、R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源接线方法
开关电源接线方法在进行开关电源接线时，我们需要注意一些重要的步骤和注意事项，以确保接线的安全和正确性。
下面将详细介绍开关电源接线的方法和注意事项。
首先，我们需要准备好接线所需的工具和材料，包括电源开关、导线、绝缘套管、螺丝刀等。
在开始接线之前，务必确认电源已经断开，并采取必要的安全措施，如佩戴绝缘手套和眼镜。
接下来，我们需要根据电源开关的接线端子进行正确的连接。
通常，电源开关会有标有L、N、C的接线端子，分别代表火线、零线和接地线。
首先，将导线的绐端剥离一定长度的绝缘皮，然后依次连接到对应的端子上，并使用螺丝刀将端子螺丝拧紧，确保连接牢固。
在接线过程中，需要注意导线的颜色和标识，确保火线、零线和接地线的连接正确无误。
一般情况下，火线为红色或棕色，零线为蓝色，接地线为黄绿色。
在接线前，务必确认导线的标识并进行正确的连接。
另外，为了确保接线的安全性，我们还需要对接线部分进行绝缘处理。
可以使用绝缘套管对接线部分进行包裹，防止导线接触到其他金属部件或导致短路。
在接线完成后，还需要对接线部分进行绝缘测试，确保没有漏电或短路现象发生。
最后，接线完成后，需要对整个电源开关进行功能测试，确保开关的正常使用。
可以通过接通电源，观察开关的通断情况，以及是否有异常现象发生。
在确认一切正常后，可以进行最后的固定和整理工作，确保接线整齐、牢固。
总的来说，开关电源接线是一个需要谨慎对待的工作，需要严格按照标准流程和规范操作。
只有确保接线的安全和正确性，才能保障电路的正常运行和使用的安全性。
希望以上内容能够对您有所帮助，谢谢阅读！。
开关的接线方法
开关的接线方法开关是电路中常见的元件，用于控制电路的通断。
在电工中，我们经常需要对开关进行接线，以实现特定的功能。
接线方法的选择对于电路的正常运行至关重要，下面我们将介绍开关的接线方法及相关注意事项。
首先，我们需要了解开关的基本结构。
开关通常由触点、触杆和外壳组成。
触点是开关的核心部件，用于实现通断功能。
触杆则是用于控制触点的运动，外壳则是起到保护和固定的作用。
在进行接线时，我们需要根据开关的类型和用途选择合适的接线方法。
一般来说，开关的接线方法可以分为单路控制、双路控制和多路控制。
单路控制是指一个开关控制一个电路，这种接线方法应用较为广泛，常见于家庭照明、电器等领域。
双路控制是指一个开关控制两个电路，通常用于实现双控灯的功能。
多路控制则是指一个开关控制多个电路，可以实现多种复杂的控制功能，如楼梯灯控制、走廊灯控制等。
在进行开关接线时，我们需要注意以下几点。
首先，要选择合适的开关类型，如单控开关、双控开关、三控开关等，以满足实际需求。
其次，要正确连接触点，确保电路通断正常。
另外，还需要注意接线的牢固性和绝缘性，以防止接线松动或短路。
最后，接线完成后需要进行必要的测试，确保开关的功能正常。
除了基本的接线方法外，还有一些特殊的接线技巧。
比如，可以通过串联、并联等方式实现多个开关对同一个电路的控制，也可以通过接触器、继电器等辅助元件实现远程控制。
这些技巧需要根据具体情况进行灵活应用，以满足不同的控制需求。
总的来说，开关的接线方法是电工工作中的重要内容，正确的接线方法可以保证电路的正常运行，同时也能实现各种复杂的控制功能。
在进行接线时，我们需要根据实际需求选择合适的开关类型，注意接线的牢固性和绝缘性，灵活运用各种接线技巧，确保电路的安全稳定运行。
希望以上内容对您有所帮助，谢谢阅读！。
电脑开关电源线及其它连接方法
电脑开关电源线及其它连接方法1电源开关连接线连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
2复位开关连接线用来热启动计算机用的。
连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。
3电源指示灯连接线先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。
提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。
但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。
有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。
4硬盘指示灯连接线先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。
插时要注意方向性。
一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。
5扬声器连接线先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。
红色插正极，黑色插负极。
实际电源开关：白色+正极，棕色—负极正反插均可复位开关：白蓝两种颜色，正反插可随便。
电源开关：绿色的插在P LED+插针上，白色的插在P LED插针上。
硬盘指示灯：绿色插在“PLED+”，白色插在“HDD LED-”插针上。
扬声器：红色插正极，黑色插负极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、开关电源：二、普通空调：三、热交换设备：四、智能电表：五、门禁系统：铁塔智能设备接入指导一、开关电源1、华为1)SMU06C室内站备注：开关电源需要设置协议，设置密码000001。
通信协议类型需要改成电总协议，通信地址改为1。
SMU06C串口接靠外面那个网口。
参数设置过程如下图：2)SMU06C一体化机柜串口参数地址1,数据位8,停止位1，无校验，波特率96003)SMU02B备注：开关电源需要设置协议，设置密码000001。
通信协议类型需要改成电总协议，地址改为1。
SMU02B串口要接下面的那个网络。
SMU02B后期有些新设备，FSU需要选择设备型号为SMU06C才能正常。
4)PSM-15注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
使用此协议不支持模块故障告警，可以先选择M810G这个设备型号，该型号支持模块故障告警，告警出来后再改回PSM15即可。
5)SMU01C6)TP48600B（CPMU01）注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
需要将地址改为1，通信方式改为Modem，开关电源参数设置密码：0000017)TP48600B-N16B2（CPMU01）注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。
8)TP48200A(CPMU01)8为232接口）可直接接入（对于DB9头版本：2接TX，3接RX，5接GND。
对于RJ45水晶头版本，3接TX，7接RX，6接GND）。
9)SMUA20注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。
在华为开关电源监控模块的LCD界面上，配置如下参数：将“通信方式”设置为“YDN1363”，将“地址”设置为“1”，将“波特率”设置为“9600”，密码是000001。
LCD路径：主菜单→参数设置→系统参数设置。
2、中达1)ESR-48/56B C2)DPS3000E-48/503)MCS3000D-48V/50A(0A)注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（R接TX，T接RX，G接GND）。
4)DPS3000G-48/50A(200A)注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
5)MCS3000H-48/50注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
6)DUM94A-48/50可直接接入（2接TX，3接RX，5接GND）。
7)HDS3000-48/50(200A)可直接接入（2接TX，3接RX，5接GND）。
8)WPS-48/30ZE(90A)可直接接入（R接TX，T接RX，G接GND）。
9)WPS-48/30E(150A以下IP55),机种号：WPS-48/60-ZAE注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
10)MCS3000D-48V/50A(600A以下)注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
11)MCS3000D-48/50A(200A)可直接接入（2接TX，3接RX，5接GND）。
12)MCS3000H-48/50(150A)注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
FSU网页网管上请将设备地址修改为0。
13)MCS-48/200-GMUB注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
接下面那个RS232接口。
此开关电源不支持防雷器告警（未测试通过原因写“防雷器焊死”即可）。
14)MCS-48/100-GMUB注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
接下面那个RS232接口。
此开关电源不支持防雷器告警（未测试通过原因写“防雷器焊死”即可）。
15)SUP182A386A06（CUC-04HA）注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
此开关电源不支持防雷器告警（未测试通过原因写“防雷器焊死”即可）。
16)CUC-06H注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
17)WPS-48/30E(150A以下IP55),机种号：SUP182A386A11(CUC-04HA)注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
18)MCS3000E-48/50（室内站）串口参数地址1,数据位8,停止位1，无校验，波特率96003、日海1)SPS48500-12（232接口）可直接接入（6接TX，4接RX，8接GND）。
2)SPS48500-12（485接口）3)SPS48350-9串口参数地址1,数据位8,停止位1，无校验，波特率96004、珠江1)PRSE3004-13U400A2)CU3000AK串口参数地址1,数据位8,停止位1，无校验，波特率96003)CU3000注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
4)PRS3004AP（接口在显示屏后面）注意：接口在显示屏后面的网口，写了“PC-RS485”那个，如图示。
5)CU2000H串口参数地址1,数据位8,停止位1，无校验，波特率96006)PRS3004AP（接口在前面）5、中兴1)ZXDU68 S601串口参数地址1,数据位8,停止位1，无校验，波特率96002)ZXDU68 B301注：此开关电源不支持电池组电流，电池组电流可以为0，在未测试通过原因写明是“ZXDU68 B301”即可。
3)ZXDU68 T601注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
4)ZXDU58注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
5)ZXDU58 B900注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
6)ZXDU58 W6008为232接口）可直接接入（2接TX，3接RX，5接GND）。
7)ZXDU58 W1218为232接口）可直接接入（2接TX，3接RX，5接GND）。
8)ZXDU68 U301注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
9)ZXDU68 S/T601注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
6、动力源1)DKD48串口参数地址1,数据位8,停止位1，无校验，波特率96002)DKD48-23)DKD可直接接入（8接TX，4接RX，5接GND）。
4)DKD-1注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（8接TX，4接RX，5接GND）。
5)DKD-31(室外站)注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
波特率可以设置，参数设置密码123。
6)DKD-31(室内站)注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
波特率可以设置，参数设置密码123。
7)DUM-48/50C2可直接接入（2接TX，3接RX，5接GND）。
波特率可以设置，参数设置密码123。
8)DUM-48/50B1注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
设置密码：上上上上左右9)DUM-48/50D1注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
设置密码：上上上上左右10)DUM226-48/40I注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND，7、8脚短路）。
此开关电源不支持防雷器故障告警，测试报告未测试通过原因中直接写“焊死”即可，把整流模块后面的开关关闭即可产生整流模块故障告警。
11)DUM-48/50H3（DKD46）注：旧版本FSU需配RS232/RS485转换器。
新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。
波特率可以设置，参数设置密码123。
7、艾默生1)NetSure 731 A41可直接接入（RX接TX，TX接RX，5接GND）。
2)NetSure 701 A41可直接接入（6接TX，3接RX，5接GND）。
