其他常用机构(九)、轴(十)、键销连接(十一)测试题(附答案)

合集下载

键联接作业题

[ ] A.键的许用挤压应力 σ p B.键的许用压强[ p]
[ ] [ ] C.毂槽的许用挤压应力 σ p D.轴槽许用挤压应力 σ p
21 45°压力角渐开线花键的内花键齿形是_______，外花键齿形是_____。
A.渐开线 B.直线 C.摆线 D.圆弧
22 两级圆柱齿轮减速器的中间轴上有两个转矩方向相反的齿轮，这两个齿
或
⎧T ⎨ ⎩rm
= zhlrm[σ p =r h=
] m
。
式中：T——传递转矩；z——花键齿数；h——齿面工作高度；l 或 l′——接
触长度；dm——平均直径；rm——平均半径；D——大径；d——小径；C——圆
角；ψ或 k——载荷不均系数。
18 矩形花键联接常采用的定心方式是_________。 A.按大径定心 B.按侧面（齿宽）定心 C.按小径定心 D.按大径和小径共同定心 19 A 型普通平键，两端为圆头,一般情况下与它相配的轮毂上的键槽应为 __________。 A.两端为圆头 B.两端为方头 C.整个轮毂开通 D.方头圆头都可以 20 就下列各种工况下键联接的强度校核决定许用应力： 1）有冲击、振动、过载，合金钢齿轮与合金钢轴用平键紧联接，许用应力为_______； 2）汽车变速滑移的淬火齿轮与调质的轴采用花键联接，许用应力为 ________； 3）铝制带轮与钢轴采用平键联接，许用应力为_______；
一、判断对错
1 普通平键是标准件。( ) 2 普通平键的剖面尺寸是根据轴的直径按标准选取的。( ) 3 两端为圆形的平键槽用圆盘形铣刀加工。( ) 4 两端为方形的平键槽用指状铣刀加工。( ) 5 导键固定在轮毂上而轴可沿着键侧移动。( ) 6 滑键固定在轮毂上随轮毂一同沿着轴上的键槽移动。( ) 7 导键宽度与其相对滑动的键槽宽度之间的配合为间隙配合。( ) 8 楔键上表面有 1：100 的斜度。( ) 9 常用的斜键有楔键和切向键。( ) 10 为便于楔键的装拆，轴上键槽底面具有 1/100 斜度。( ) 11 一端圆头一端方头的 C 型平键一般用于轴的伸出端。( ) 12 普通平键的工作面是键的底面。( ) 13 斜键联接构成松的轴毂联接。( ) 14 半圆键的工作面不是键的侧面。( ) 15 半圆键和平键能实现轴上零件的轴向固定，所以能传递轴向力。( ) 16 切向键的工作面是键的侧面。( )

《机械基础》第十一章键、销及其连接同步练习

第十一章键、销及其连接同步练习一、单项选择题1.键是一种用于连接轴和零件的机械连接元件。

键的作用是( )A.传递扭矩和转动B.传递线性运动C.固定零件D.减震和减速2.键的类型主要包括平键、圆键和切向键。

以下哪种键适用于传递较大的扭矩( )A.平键B. 圆键C.切向键D.以上都可以3. 键的选择应考虑轴和零件的什么因素( )A. 直径B.材料C. 长度D. 所有选项都对4.键槽是用于安装键的凹槽。

键槽的宽度应该比键的宽度大还是小( )A.大B.小C.相等D.不相关5.键的材料选择应考虑键的工作条件和所需的强度。

以下哪种材料通常用于制造键( )A.铝B. 铜C.钢D.塑料6.以下哪种连接形式适用于要求较高的传递扭矩和转动精度的场合( )A.滑键连接B. 压键连接C.两者都适用D.都不适用7.键的连接方式是通过键槽和键来实现的。

键的安装应该在轴和零件的哪个位置进行( )A.中心位置B.两端位置C.任意位置D.不确定8.键的设计中，键的宽度和高度应根据什么因素确定( )A.材料B.直径C.扭矩D.转速9.键的和选择对于轴和零件的非常重要。

正确选择和设计合适的键有助于什么( )A.提高生产效率B.减少零件成本C.提高传动效率和稳定性D. 提高外观质量10.在键连接中，键的材料有什么性能( )A.耐高温B.耐磨性C. 导热性好D.透明性好二、判断题1.（）键是用来固定连接轴和轴套的零件。

2.（）一般情况下，键的选用应尽量使剪切应力作用在键的断面上，而不作用在键与轴、轴套的连接面上。

3.（）键的工作原理是通过摩擦力使轴和轴套固定。

4.（）键连接是一种常用的非永久性连接方式，可以方便地卸和装配。

5.（）销是一种常用的连接零件，用于连接两个零件传递力和转矩。

三、简答题1.请简要解释一下什么是键连接及其作用。

2.销连接和键连接的区别，它们各自适用于什么样的情况。

第十一章键、销及其连接同步练习及答案&解析一、单项选择题1. 键是一种用于连接轴和零件的机械连接元件。

键销及其联接练习

《键、销及其联接》练习一、填空题1.键联接在生产中得到广泛应用的原因是。

2.切向键联接是由一对具有单面斜度为的键组成，它的非工作面为相互平行的。

3.平键联接中应用最广的是型平键。

4.键联接中能承受一定单向轴向力的是联接。

5.花键联接具有较好的性和性，因而常用于齿轮与轴的联接。

6.圆锥销因具有，因而具有高定位精度。

7.销的材料一般要经过热处理才能达到硬度要求。

8.定位销为圆柱销时，它是靠而固定在孔中的，如经过多次装拆就会降低联接的和精度。

二、选择题1.锥形轴与轮毂的键联接宜用（）A.楔键联接B.平键联接C.花键联接D.半圆键联接2.楔键联接对轴上零件能作周向固定，且（）A.不能承受轴向力B.能够承受单方向轴向力C.能够承受轴向力D.以上答案都不对3.根据平键的不同，分为A型,B型和C型三种。

（）A.截面形状B.尺寸大小C.头部形状D.以上答案都不对4.上、下工作面互相平行的键联接是（）A.切向键联接B.楔键联接C.平键联接D.花键联接5.在普通平键的三种型式中平键在键槽中不会发生轴向移动，所以应用最广。

（）A.双圆头B.平头C.单圆头D. A或B6.在轴的中部安装并作周向固定轴上零件时，多用的（）普通平键。

A. A型B. B型C. C型D. A或B7.键的剖面尺寸通常是根据（），按标准选择。

A. 传递转矩的大小B. 传递功率的大小C. 轮毂的长度D. 轴的直径8.键的长度主要是根据（）来选择。

A.传递转矩的大小B.轮毂的长度C.轴的直径9.半圆键联接的主要优点是（）。

A.对轴的强度削弱较轻B.键槽的应力集中较小C. 工艺性好、安装方便10.键联接的主要作用是使轴与轮毂之间_______。

A.沿轴向固定并传递轴向力B.沿轴向可做相对滑动并具有导向作用C.沿周向固定并传递扭矩D.安装与拆卸方便三、判断题（正确划○，错误划×)1.键联接不能承受轴向力。

（）2.普通平键联接能够做轴上零件的周向固定和轴向固定。

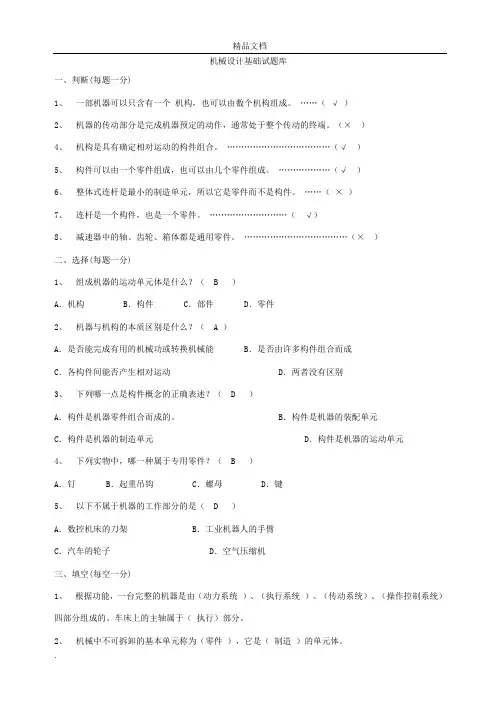

《机械设计基础》试题库附答案

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

常用机构合集（含答案）

常⽤机构合集（含答案）常⽤机构部分习题总集⼀．填空题1.机械是与、的总称。

2、⼀部完整的机器⼀般由、、、四个部分组成。

3、按两连架杆是曲柄还是摇杆的不同，可以将铰链四杆机构分为、、三种类型。

4、凸轮机构由、、三个基本构件组成。

6. 凸轮是⼀个具有轮廓或凹槽的构件，⼀般为。

7.若绞链四杆机构中⼤则不论以哪⼀杆为机架，均为双摇杆8、在运动副中，凸轮与从动件的接触属于＿＿＿＿＿＿＿＿＿副。

9.１转动导杆与摆动导杆在构件的运动⽅⾯的区别是：转动导杆的导村作＿＿＿其⼏何尺⼨上的区别是摆动导杆的导杆长＿＿＿＿＿。

10.凸轮机构的从动件采⽤等速运动规律时会在＿＿＿＿处产⽣＿＿＿冲击。

11.在间歇运动机构中能将主动件的连续转动变成从动件的间歇转动的是＿＿＿＿和＿＿＿＿＿＿＿＿＿＿。

12.等速运动凸轮机构在⼯作过程中会产⽣＿＿＿＿＿冲击，⽽等加速等减速运动凸轮机构则会产⽣＿＿＿＿冲击。

13.取曲柄摇杆机构的摇杆为主动件，当摇杆处于两＿＿＿＿＿＿＿位置时，＿＿＿＿＿不会转动，常称机构的这种位置为死点位置。

14.单圆销外啮槽轮机构，它是由曲柄＿＿＿、＿＿＿＿＿以及机架等组成。

15.从动件作等速运动的凸轮机构在⼯作时会发⽣＿＿＿＿＿冲击。

16.在曲柄摇杆机构中，以＿＿＿作为主动件，在运动处于极限位置时，机构存在死点位置。

17.作等速运动规律的凸轮机构在升程时，从动件的位移曲线是⼀条＿＿＿线，当从动件从上升转为下降时，将产⽣称为＿＿＿冲击的突然冲击。

18.有⼀双圆销槽轮机构，其槽轮有利于条槽。

当主动件拨盘转⼀圈时，槽轮转过＿＿＿度，完成＿＿＿次动作19. 平⾯连杆机构的急回运动特性可⽤以缩短_ __ __，从⽽提⾼⼯作效率。

20. 凸轮与从动件接触处的运动副属于_______。

21. 从动杆与凸轮轮廓的接触形式有_______、_______和平底三种。

22.槽轮机构能把主动件的＿＿＿转动转换为从动件周期性的＿＿＿运动。

机械基础(第五版)习题册最新版

机械基础(第五版)习题册第四章齿轮传动§4-1 齿轮传动的类型及应用§4-2 渐开线齿廓1、齿轮传动是利用主动轮、从动轮之间轮齿的啮合来传递运动和动力的。

2、齿轮传动与带传动、链传动、摩擦传动相比，具有功率范围宽，传动效率高，传动比恒定，使用寿命长等一系列特点，所以应用广泛。

3、齿轮传动的传动比是指主动轮与从动轮转速之比，与齿数成反比，用公式表示为i12=n1/n2=z2/z1 。

4、齿轮传动获得广泛应用的原因是能保证瞬时传动比恒定，工作可靠性高，传递运动准确等。

5、按轮齿的方向分类，齿轮可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动和认字齿圆柱齿轮传动。

6、渐开线的形状取决于基圆的大小。

7、形成渐开线的圆称为基圆。

8、一对渐开线齿轮啮合传动时，两轮啮合点的运动轨迹线称为啮合线。

9、以两齿轮传动中心为圆心，通过节点所作的圆称为节圆。

10、在机械传动中，为保证齿轮传动平稳，齿轮齿廓通常采用渐开线。

11、以同一基圆上产生的两条反向渐开线作齿廓的齿轮称为渐开线齿轮。

12、在一对齿轮传动中，两齿轮中心距稍有变化，其瞬时传动比仍能保持不变，这种性质称为传动的可分离性。

§4-3 渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算1、齿数相同的齿轮，模数越大，齿轮尺寸越大，轮齿承载能力越强。

2、渐开线齿廓上各点的齿形角不相等，离基圆越远的齿形角越大，基圆上的齿形角等于零度。

3、国家标准规定，渐开线圆柱齿轮分度圆上的齿形角等于200。

4、国家标准规定，正常齿的齿顶高系数ha*=1 。

5、模数已经标准化，在标准模数系列表中选取模数时，应优先采用第一系列的模数。

6、直齿圆柱齿轮的正确啮合条件是：两齿轮的模数必须相等；两齿轮分度圆上的齿轮角必须相等。

7、为了保证齿轮传动的连续性，必须在前一对轮齿尚未结束啮合时，使后继的一对轮齿已进入啮合状态。

§4-4 其他齿轮传动简介1、斜齿圆柱齿轮比直齿圆柱齿轮承载能力强，传动平稳性好，工作寿命长。

键、销及其连接的测试题（附答案）

键、销及其连接的测试题（附答案）第十一章键、销及其连接的测试题姓名分数一、选择题1、切向键联接的斜度是做在 C 上的。

A．轮毂键槽底面B．轴的键槽底面C．一对键的接触面D．键的侧面2、平键标记：键B16×70 GB1096-79，B表示 C 平键，16×70表示 F 。

A．圆头B．单圆头C．方头D．键宽×轴径E．键高×轴径F．键宽×键长G．键高×键长3、采用两个平键联接时，一般设在相隔D ；采用两个切向键时，两键应相隔 C 。

A．0°B．90°C．120°—135°D．180°4、普通平键联接的主要用途是使轴与轮毂之间 D 。

A．沿轴向固定并传递轴向力B．沿轴向可作相对滑动并具有导向作用C．安装与拆卸方便D．沿周向固定并传递转矩5、能构成紧连接的两种键是 C 。

A. 楔键和半圆键B. 半圆键和切向键C. 楔键和切向键D. 平键和楔键6、设计键连接时，键的截面尺寸b×h通常根据C 由标准中选择。

A. 传递转矩的大小B. 传递功率的大小C. 轴的直径D. 轴的长度7、花键连接的主要缺点是 B 。

A. 应力集中B. 成本高C. 对中性与导向性差D. 对轴削弱8、在键的连接中工作面是上、下两个面的是（）A.普通平键B.锲键C.半圆键（B）9、一普通平键的标记为：键12×80GB1096－2003此键的类型为（）A.圆头普通平键B.方头普通键C.半圆头普通平键（A）10、普通平键按键的形状不同分为三种类型其中A型普通平键端部形状为（）A.圆头B.方头C.半圆头（A）11、在普通平键中应用最广的是（）型型型（A）12、对中性好、常用于轴端为锥形表面连接中的键是（）A.普通平键B.半圆键C.切向键（B）13、具有结构简单、工作可靠、装拆方便和标准化等特点的连接是（）A.胶接B.焊接C.键连接（C）14、平键连接中、键的上表面与轮毂键槽底面应（）A.紧密配合B.留有一定间隙C.过渡配合（B）15、在键的连接中、多齿承载、承载能力高且齿浅、对轴的强度削弱小的键连接是（）A.普通平键B.花键C.切向键（B）16、平键连接配合常采用（）A.基轴制B.基孔制C.视实际情况而定（A）17、销连接的主要作用是（）A.定位B.装配时的辅助零件C.安全装置（A）18、若将平键加长、可用作（）A.滑键B.切向键C.导向平键（C）19、楔键连接中，键侧与键槽有一定的（）。

键连接和销连接训练

键连接和销连接训练一、判断题：1．A型键和B型键相比，A型键产生的应力集中要大些。

（）2．普通A型平键与键槽之间选用紧配合。

（）3．普通平键的失效形式为挤压与剪切破坏。

（）4．花键连接用于定心精度要求较高和载荷较大场合。

（）5．普通平键的尺寸与轴径无关。

（）6．普通平键主要适用于锥形轴。

（）7．平键的工作面是侧面。

（）8．当用两个平键连接时校核强度按1．5个健计算。

（）9．矩形花键具有自动定心作用。

（）10．在选用键时，首先根据轴的直径确定键的截面尺寸。

（）11．键的主要作用是对轴上零件进行周向固定。

（）12．A型键的工作长度与键长相等。

（）13．花接连接的优点是成本较低。

（）14．安全销的直径按销的剪切强度计算，当过载20%—30%时即应被剪断。

（）15．开中销常与槽形螺母合用，锁定螺纹连接。

（）16．圆锥销主要用于定位。

（）17．圆柱销和圆锥销孔均需铰制。

（）二、单项选择题1．普通平键有A、B、C三种型式，当轴的强度足够、键槽位于轴的中间部位时，应选择（）为宜。

A．A型B．B型C．C型D．B型或C型2．通常根据（）选择平键的宽度和高度。

A．传递转矩的大小B．传递功率的大小C．轴的直径D．轮毂的长度3．某普通平键标记：健B12×8表示（）。

A．键宽×键高B．键高×键长C．键宽×键长D．键宽×轴径4．某滑移齿轮与轴连接，要求轴向移动量不大时，宜采用（）连接。

A．普通平键B．花键C．切向键D．导向平键5．普通平键连接时，主要破坏形式是（）。

A．点蚀与磨损B．胶合与塑性变形C．挤压与剪切D．卡死与脱落6．在三种类型的普通平键中，（）平键在键槽中不会发生轴向移动，所以应用最广。

A．A型B．B型C．C型D．都不对7．键的强度校核公式σ=4T/dhl≤[σp]适用于（）的强度校核。

A．平键B．松键C．紧键D．所有键8．普通平键的截面尺寸的确定方法是（）。

A．只按轴的直径，由标准中选定B．按传动转矩计算而定C．按轴的直径选择后，再经校核确定D．以上答案都不对。

湘潭大学机械工程学院《机械设计基础》(Ⅰ、Ⅱ)考试大纲

湘潭大学硕士研究生招生考试《机械设计基础》（Ⅰ、Ⅱ）考试大纲一. 考试对象：参加全国硕士研究生入学考试，报考机械工程和动力工程与工程热物理等专业的考生。

二. 考试的目的：考核学生对《机械设计基础》的基本理论、基本方法的掌握情况和运用能力。

三. 考试的内容和要求：考试内容包括机械原理和机械设计两部分。

其中：A、机械原理部分；B、机械设计部分；两部分各占50%左右。

A、机械原理部分考试的内容和要求（一）、绪论考试内容：机械，机器，机构和构件等概念。

考试要求：理解机械，机器，机构和构件等概念。

（二）、机构的结构分析考试内容：运动副和运动链的概念，机构运动简图的绘制，机构具有确定运动的条件及机构自由度的计算，平面机构的组成原理，结构分类和结构分析，平面机构中的高副低代。

考试要求：了解机构的组成：构件，运动副，运动链。

掌握机构具有确定运动的条件（原动件数等于机构的自由度），机构自由度的计算（计算公式，复合铰链，局部自由度，虚约束），机构运动简图的绘制，结构分类，以及平面机构中高副低代的方法。

(三)、平面机构的运动分析考试内容：速度瞬心及三心定理的概念，用矢量方程图解法对复杂机构进行速度和加速度分析，用解析法作机构的运动分析。

考试要求：掌握速度瞬心的概念（包括绝对瞬心、相对瞬心和三心定理）；能用矢量方程图解法作机构的速度分析和加速度分析（包括速度多边形及加速度多边形的作法，利用速度影像及加速度影像求同一构件上不同点的速度及加速度）；能用解析法作机构的运动分析.(四)、平面机构的力分析考试内容：运动副中摩擦力的确定，考虑摩擦时机构的受力分析。

考试要求：理解运动副中的滑动和滚动摩擦（包括摩擦角、摩擦系数、当量摩擦角和当量摩擦系数等概念），运动副中的总反力（包括摩擦圆、摩擦锥）的概念，能在考虑摩擦时对机构进行受力分析。

(五)、机械效率及自锁考试内容：机械的效率及机械的自锁。

考试要求：理解驱动力、工作阻力、机械效率和机构自锁的概念，掌握机械系统效率的计算方法，能灵活运用自锁条件对机械进行分析。

键连接和销连接练习题

键连接和销连接练习题一、选择题1. 键连接主要用于连接两轴或轴与轮毂，下列哪种类型的键不宜用于高速连接？A. 平键B. 楔键C. 切向键D. 半圆键2. 销连接主要用于固定零件之间的相对位置，下列哪种销不宜用于拆卸频繁的场合？A. 圆柱销B. 圆锥销C. 开口销D. 轴承销3. 在键连接中，下列哪种键的承载能力最强？A. 平键B. 楔键C. 切向键D. 半圆键4. 销的材料通常选用下列哪种？A. 碳素结构钢B. 合金结构钢C. 铸铁D. 铜合金5. 下列哪种连接方式适用于承受冲击载荷的场合？A. 键连接B. 销连接C. 螺纹连接D. 焊接二、填空题1. 键连接按形状可分为平键连接、______、______和半圆键连接。

2. 销连接按形状可分为______、______、______和槽销。

3. 在键连接中，______用于传递转矩和轴向力，而______主要用于传递轴向力。

4. 销的尺寸应根据被连接件的______和______来确定。

5. 键连接的缺点是______和______。

三、判断题1. 键连接的定心精度高于销连接。

（）2. 销连接可以承受较大的轴向载荷。

（）3. 平键连接的侧面是工作面，键的顶面是导向面。

（）4. 圆柱销主要用于固定零件之间的相对位置。

（）5. 键和销的材料必须相同。

（）四、简答题1. 简述键连接和销连接的区别。

2. 请列举三种常见的键连接类型，并说明各自的特点。

3. 请说明销连接在机械设计中的应用场合。

4. 简述键连接的失效形式及预防措施。

5. 请分析影响销连接强度的主要因素。

五、计算题1. 已知一轴与轮毂采用平键连接，轴的直径为50mm，轮毂的长度为100mm，传递的转矩为200N·m。

试计算所需平键的长度和宽度。

2. 某圆锥销连接，圆锥销的直径为20mm，长度为50mm，材料的剪切强度极限为600MPa。

计算该圆锥销的最大剪切力。

3. 一台机器中，轴与齿轮采用键连接，轴的直径为40mm，齿轮的宽度为80mm，传递的功率为5kW，转速为1500r/min。

职教高考《机械基础》专题键连接和销连接复习讲练测

第19讲键连接与销连接一、选择题(将正确答案的序号填写在后面的括号内，每道题只有一个选项)1.在键连接中，( )的工作面是两个侧面……………………………………………………（）A.普通平键B.切向键C.楔键D.紧键2.下图所示的普通平键为………………………………………………………………………( )A.A型B.B型C.C型D.D型3.某普通平键的标记为:GB/T1096键12×8×80，其中8表示…………………………………（）A.键高B.键宽C.键长D.键的体积4.( )普通平键多用在轴的端部………………………………………………………………（）A.A型B.B型C.C型D.D型5.根据（ )的不同，平键可分为A型、B型、C型三种。

…………………………………………（）A.截面形状B.尺寸大小C.头部形状D.材料不同6.在普通平键的三种形式中，( )平键在键槽中不会发生轴向移动，所以应用最广。

………（）A.圆头B.平头C.单圆头7.在大型绞车轮的键连接中，通常采用…………………………………………………………（）A.普通平键B.切向键C.楔键D.花键8.键连接主要用于传递( )的场合。

…………………………………………………………（）A.拉力B.横向力C.转矩D.弯矩9.在键连接中，对中性不好的是…………………………………………………………………（）A.切向键B.半圆键C.平键D.花键10.普通平键连接主要应用在轴与轮毂之间( )的场合……………………………………（）A.沿轴向固定并传递轴向力B.沿周向固定并传递转矩C.可以相对滑动D.即可以周向固定也可能轴向固定11.( )花键形状简单、加工方便，应用较广泛。

…………………………………………（）A.矩形齿B.渐开线C.三角形D.圆形12.在键连接中，楔键（）轴向力。

……………………………………………………………（）A.只能承受单方向B.能承受双方向C.不能承受D.不能确定13.导向平键连接的键与轮毂槽采用( )配合。

键联接和销联接训练题

键联接和销联接习题一、判断题1．键联接主要用来联接轴和轴上的传动零件，实现周向固定并传递转矩。

( ) 2．键是标准零件。

( )3．键联接根据装配时的精确程度不同，可分为松键联接和紧键联接两类。

( ) 4．松键联接装配时不需打紧，键的上表面与轮毂键槽底面之间留有间隙。

( ) 5．紧键联接中键的两侧面是工作面。

( )6．紧键联接定心较差。

( )7．根据普通平键截面形状的不同，可分为A型、B型和C型三种。

( ) 8．A型、B型和C型三种型式普通平键的区别，主要是端部形状不同。

( ) 9．普通平键联接能够使轴上零件实现周向固定和轴向固定。

( ) 10．当采用平头普通平键时，轴上的键槽是用端铣刀加工出的。

( )11．单圆头普通平键多用于轴的端部。

( )12．导向平键联接和滑键联接都适用于轴上零件轴向移动量较大的场合。

( ) 13．半圆键联接，由于轴上的键槽较深，故对轴的强度削弱较大。

( ) 14．由于楔键在装配时被打人轴和轮毂之间的键槽内，所以造成轮毂与轴的偏心与偏斜。

( ) 15．花键联接是由带多个纵向凸齿的轴和带有相应齿槽的轮毂孔组成的。

( ) 16．圆柱销和圆锥销都是靠过盈配合固定在销孔中的。

( ) 17．圆锥销有1：50的锥度，所以易于安装，有可靠的自锁性能，且定位精度高。

( )18．圆柱销和圆锥销的销孔一般均需铰制。

( ) 19．圆柱销是靠微量过盈固定在销孔中的，经常拆装也不会降低定位的精度和联接的可靠性。

( )二、选择题1．根据装配时的( )，键联接可分为松键联接和紧键联接两类。

A．难易程度B．精确程度C．松紧程度D．截面形状2．普通平键根据( )不同，可分为A型、B型和C型三种。

A．尺寸的大小B．端部的形状C．截面的形状D．加工方法3．( )联接由于结构简单、装拆方便、对中性好，因此广泛用于高速精密的传动中。

A．普通平键B．普通楔键 C．钩头楔键D．切向键4．普通平键有三种型式，其中( )平键多用于轴的端部。

机械基础单元测试试题——9其他常用机构

其他常用机构习题一、填空题1、将主动件的连续运动转换为从动件的时动时停的周期性运动的机构，称为间歇动动机构。

2、间歇机构是能够将主动件的连续运动转换成从动件的周期性运动或停歇的机构。

3、棘轮机构主要由棘轮、棘爪、止回棘爪和机架组成4、槽轮机构的主动件是拨盘，它以等角速度做整周运动，具有径向槽的槽轮是从动件，由它来完成间歇运动。

5、为保证棘轮在工作中的静止可靠和防止棘轮的反转，棘轮机构应当装有止回棘爪.6、单圆销外啮合六槽轮机构曲柄转一周需6秒则槽轮每次运动转60度。

7、在间歇运动机构中能将主动件的连续转动变成从动件的间歇转动的是＿棘轮机构＿和＿槽轮机构＿。

8、单圆销外啮槽轮机构，它是由带圆销的拨盘、带径向槽的槽轮以及机架等组成。

9、槽轮机构能把主动件的连续转动转换为从动件周期性的间歇运动。

10、有一双圆销槽轮机构，其槽轮有6条径向槽，当主动件拨盘转二圈时，槽轮完成＿4＿次动作，转过240度。

11、在槽轮机构中，要使主、从动件转向相同，应采用内啮合槽轮机构。

12、常见的间歇机构有：棘轮机构、槽轮机构和不完全齿轮机构13、棘轮机构可分为齿式棘轮机构和摩擦式棘轮机构14、齿式棘轮机构中当主动件连续的往复摆动时，棘轮作单向间歇运动14、摩擦式棘轮机构是靠偏心楔块和棘轮间的楔紧所产生的摩擦力来传动运动的二、判断题1，间歇齿轮机构是由齿轮传动演变而来的，所以齿轮传动的传动比计算方法同样适用于间歇齿轮机构。

（×）2，内啮合槽机构中槽轮的旋转方向与曲柄的旋转方向是一致的，而外啮合槽轮机构则相反。

（√）3，槽轮机构中槽轮的转角大小是可以调节的（×）4，槽轮机构的停歇和运动时间取决于槽轮的槽数和圆柱拨销数（√）5，凸轮机构、棘轮机构、槽轮机构都不能实现间歇运动。

×6，单向间歇运动的棘轮机构，必须要有止回棘爪。

（√）7．棘轮是具有齿形表面的轮子。

(√)8．棘轮机构中，棘轮的转角随摇杆的摆角增大而减小。

其他常用机构测试题(附答案)

第九章其他常用机构测试题姓名分数一、单项选择题1、离合器锥齿轮换向机构工作原理是（）A.利用惰轮B.利用滑移齿轮C.利用离合器（C）2、下面哪种机构不是换向机构（）A.分离锥轮式无级变速机构B.三星轮换向机构C.离合器锥齿轮换向机构（A）3、能够将主动件的连续运动转换成从动件的周期性运动或停歇的机构是（）A.变速机构B.换向机构C.间歇机构,, （C）4、下面不属于棘轮机构的是（）A.齿式棘轮机构B.摩擦式棘轮机构C.不完全齿轮机构（C）5、齿式棘轮机构中当主动件作连续的往复摆动时棘轮作的运动是（）A.单向间歇运动B.往复摆动C.连续转动（A）6、下面不属于间歇机构的是（）A.棘轮机构B.不完全齿轮机构C.换向机构（C）7、自行车后轴上的“飞轮”采用的的机构是（）A.棘轮机构B.槽轮机构C.不完全齿轮机构（A）8、在齿式棘轮机构转角调节中不能采用的方法是（）A.改变棘爪的运动范围B.利用覆盖罩C.改变棘爪的长短（C）9、主动齿轮作连续转动从动齿轮作间歇运动的齿轮传动机构称为（）A.不完全齿轮机构B.棘轮机构C.槽轮机构（A）10、下面哪种间歇机构可以调节从动件的转角（）A.棘轮机构B.槽轮机构C.不完全齿轮机构（A）11、在输入转速不变的条件下使输出轴获得不同转速的传动装置称为（）A.变速机构B.换向机构C.间歇机构,, a..12、下面不属于有级变速机构的是（）A.滑移齿轮变速机构B.拉键变速机构C.滚子平盘式变速机构,, c..13、在变速机构中传动比按2的倍数增加的变速机构是（）A.滑移齿轮变速机构B.塔齿轮变速机构C.倍增速变速机构,, c..14、具有变速可靠、传动比准确、变速有噪声的有级变速机构是（）A.滑移齿轮变速机构B.塔齿轮变速机构C.倍增速变速机构,, a..15、容易实现传动比为等差数的变速机构是（）A.滑移齿轮变速机构B.塔齿轮变速机构C.倍增速变速机构,, b..16、有级变速机构传递转矩依靠的是A.磨擦力B.啮合力C.作用力,, b..17、无级变速机构传递转矩依靠的是（）A.磨擦力B.啮合力C.作用力,, a..18、无级变速机构的速度变化范围是（）A.任意变化B.有一定的级数C.在一定范围内,, c..19、卧式车床走刀系统采用的换向机构是（）A.三星轮B.离合器锥齿轮C.滑移齿轮,, a..20、三星轮换向机构实现从动轴回转方向的改变利用的是（）A.首轮B.末轮C.惰轮,, c..21、在输入轴转向不变的条件下可获得输出轴转向改变的机构是（）A.变速机构B.换向机构C.间歇机构,, b..22.人在骑自行车时能够实现不蹬踏板的自由滑行，这是（C ）机构实现超越运动的结果。

《机械基础》项目三认识键连接与销连接学后测评答案

任务一认识键连接⒈所谓键连接是指通过键的一部分嵌入轴内，另一部分则嵌于轮毂的凹槽中的连接方式。

2.键连接的用途是实现轴与轴上零件之间的周向固定，以传递动力和转矩。

3.键连接根据松紧程度不同，可分为松键连接和紧键连接。

⑴松键连接分为：①平键连接：平键连接结构简单、加工容易、装拆方便、对中性良好，用于传动精度要求较高的场合。

但它不能承受轴向力，对轴上零件不能起轴向固定的作用。

②半圆键连接：有较好的对中性，半圆键可在轴上的键槽中绕槽底圆弧摆动，适用于锥形轴与轮毂的连接。

但由于轴上必须铣削较深的轴槽，会影响轴的强度与刚度，因此又往往用在传递扭矩较小的场合。

③花键连接：具有对中性好、导向性好、传递载荷大、对轴强度削弱小、成本高等特点。

广泛用于汽车或其他需要传递很大扭矩和定心精度要求较高的场合。

⑵紧键连接分为：①楔键连接：该键容易造成轴和轴上零件的中心线不重合，即产生偏心；另外，当受到冲击、变载荷的作用时，楔键连接容易发生松动。

因此，楔键连接只适用于对中性要求不高、转速较低的场合。

如农业机械、建筑机械中的带传动等。

②切向键连接：主要用于轴径大于100 mm、对中性要求不高而载荷很大的重型机械中。

任务二平键的标记及选用1.平键连接的尺寸选择是在轴和轮毂的尺寸确定之后进行的，主要尺寸为宽度b、高度h 和键长L。

设计时其断面尺寸b×h 通常是根据轴的直径从标准中选取；平键的长度L则按轮毂的长度L1从标准中选取。

一般取L = L1（5 ～ 10）mm，但必须符合键长L 的长度系列。

2.查平键连接标准（GB/T1096-2003）。

由轴径d = 56 mm 查得键宽b = 16 mm，键高h = 10 mm，设为A 型键。

根据轮毂长度为95 mm，查键的长度系列，取键长为L = 90 mm。

3.普通平键的结构形式：圆头（A 型）、方头（B 型）和单圆头（C 型）三种。

4.键长大于轮毂的长度时，键长超过键槽长，易轴向窜动。

2024年机电类(机械零部件与机构)组装及检修知识考试题与答案

2024年机电类（机械零部件与机构）组装及检修知识考试题与答案一、单选题1.下列哪种传动方式可以实现两个轴的同步转动？A、齿轮传动B、带传动C、链传动D、蜗杆传动正确答案：C2.下列哪种摩擦制动方式可靠性最高？A、湿式制动B、干式制动C、液力制动D、磁粉制动正确答案：A3.下列哪种切削方式适用于加工硬质材料？A、高速铳削B、线切割加工C、激光打孔D、钻孔正确答案：B4.在机械传动系统中，以下哪种元件可以实现轴向固定和承受径向载荷？A、带轮B、轴承C、轴套D、锥齿轮正确答案：B5.在液压系统中，以下哪种元件用于将压力转换为线性运动？A、液压泵B、液压缸C、液控阀D、液压马达正确答案：B4、分度圆周上量得的齿轮两侧间的弧长是（）。

B.槽宽C.齿距D.齿宽正确答案：A6.下列哪种机械零件适用于将转动运动转换成线性运动？A、滚珠丝杠B、齿轮C、轴承D、联轴器正确答案：A7.在液压系统中，以下哪种元件用于将旋转运动转换为液压能？A、液压泵B、液压缸C、液控阀D、液压马达8.下列哪种机械零件适用于承受轴向载荷？B、螺栓C、锁紧套D、弹簧正确答案：A9.下列哪种切削方式适用于加工圆柱形零件表面？A、高速铳削B、线切割加工C、砂轮磨削D、冲压正确答案：C10.下列哪种加工方式适用于制造精密零件和复杂形状零件？A、铳削B、冲压C、钳工D、焊接14、最常用的传动螺纹是()。

(？)A.三角形螺纹B.矩形螺纹C.梯形螺纹D.锯齿形螺纹正确答案：C11.下列哪种机械零件适用于承受弯曲载荷？A、轴承B、螺栓C、锁紧套D、梁正确答案：D12.下列哪种材料适用于制造在高速旋转设备中承受高温、高载荷的零件？A、铜合金B、不锈钢C、银基合金D、钛合金13.下列哪种切削方式适用于加工平面零件表面？A、高速铳削B、线切割加工C、砂轮磨削D、冲压正确答案：A14.下列哪种材料适用于制造要求耐磨性能较强的零件？A^铜合金B、不锈钢C、铸铁D、钛合金正确答案：C15.下列哪种机械零件适用于承受拉伸载荷？A、轴承B、螺栓C、锁紧套D、弹簧16.下列哪种切削方式适用于加工圆柱形零件表面？A、高速铳削B、线切割加工C、砂轮磨削D、车削正确答案：D17.在机械设计中，以下哪种参数可以用于计算零件的功率？A、力B、速度C、温度D、面积正确答案：B18、导程、螺距、线数的关系是（）。
