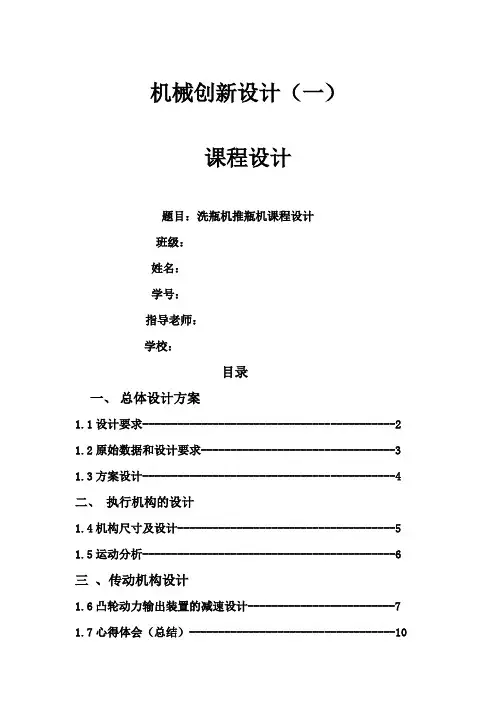

机械原理课程设计-洗瓶机推瓶机课程设计[推荐]第一篇：机械原理课程设计-洗瓶机推瓶机课程设计[推荐] 机械创新设计（一）课程设计题目：洗瓶机推瓶机课程设计班级：姓名：学号：指导老师：学校：目录一、总体设计方案1.1设计要求------------2 1.2原始数据和设计要求--3 1.3方案设计------------4二、执行机构的设计1.4机构尺寸及设计------5 1.5运动分析------------6 三、传动机构设计1.6凸轮动力输出装置的减速设计-------------------------7 1.7心得体会（总结）----10 1.8参考文献------------111.1设计要求1)总功能要求和工作原理选择设计，洗瓶机主要由推瓶机构，导辊机构，转刷机构组成。
如图1.1所示，待洗的瓶子放在两个不同转向的导棍上，导辊带动瓶子旋转。
当推头M把瓶子推向前进时，转动的刷子就把瓶子外面洗干净。
当前一个瓶洗刷完毕时，后一个待洗的瓶子已送入导辊待推。
2)为实现功能要求，清洗刷需要转动，瓶子需要转动，瓶子需要沿导棍移动，需要有输送瓶的机构，经过分析机构的设计要求可知：设计的推瓶机构应使推头M以接近均匀速度推瓶。
平稳的接触和脱离瓶子，然后推头快速的返回原位，准备第二个工作循环。
根据设计要求，推头M可走图1.2所使的示意轨迹，而且推头M在工作行程中应做匀速直线运动，在工作前后可有变速运动，回程时有急回。
图1.2 推头M运动轨迹1.2原始数据和设计要求设计推瓶机构时的原始数据和要求为：1)瓶子尺寸：大端直径d=80mm,长200mm。
2)推进距离l=600mm。
推瓶机构应使推头M接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后，推头快速返回原位，准备第二个工作循环。
3)按生产率的要求，推程平均速度为v=45mm/s，返回时平均速度为工作行程的3倍。
4)画出机构运动方案简图（机械运动示意图）5)对机械传动系统和执行机构进行尺寸计算 6)机构传动性能良好，结构紧凑，制造方便1.3方案设计凸轮—铰链四杆机构方案如图1.3所示，铰链四杆机构的连杆2上点M走近似于所要求的轨迹，M点的速度由等速转动的凸轮通过构件3的变速转动来控制，由于此方案的曲柄1是从动件，所以要注意过死点的措施，由于推程有600MM，导致凸轮尺寸太大，整个组合所占体积过大。
