初中物理动态电路变化问题

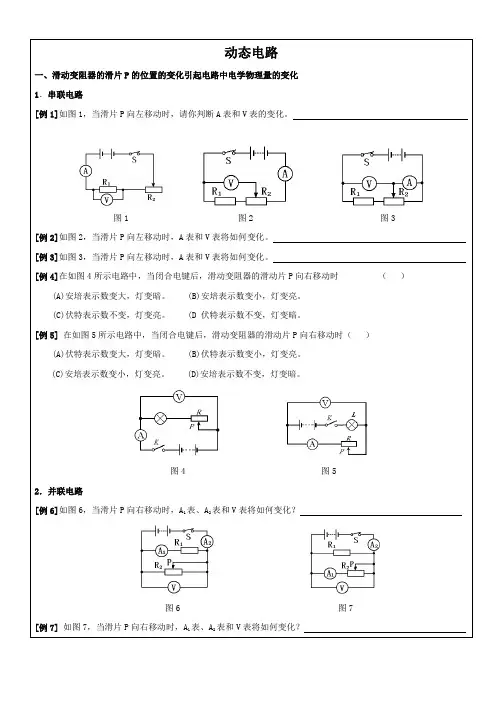

电路动态变化

1、串联电路中的动态变化:

例1:如图所示,闭合电键S,当滑片向右移动时,请判断电流表

与电压表的示数变化:

电流表的示数 ;电压表的示数 。(均选填“变大”、“不变”或“变小”) 分析方法: 1、先判断电流表、电压表所测的对象;

2、根据滑动变阻器的滑片移动情况及串联电路电阻特点 R 总=R 1+R 2,判断总电阻变化情况;

3、根据I 总=U 总/R 总,判断电流的变化情况;

4、先根据U 1=I 1R 1判断定值电阻(小灯泡)两端电压的变化情况;

5、最后根据串联电路电压特点U 总=U 1+U 2,判断滑动变阻器两端的电压变化情况。

例2:如图所示,闭合电键S,当滑片向右移动时,请判断电流表与电压表的示数变化:电流表

的示数 ;电压表的示数 。(均选填“变大”、“不变”或“变小”) 例3:如图所示,闭合电键S,当滑片向右移动时,请判断电流表与电压表的示数变化:电流表

的示数 ;电压表的示数 。(均选填“变大”、“不变”或“变小”) 例4:如图所示,闭合电键S,请判断电流表与电压表的示数变化:电流表的示数 ;

电压表的示数 。(均选填“变大”、“不变”或“变小”)

例5:如图所示,闭合电键S,请判断电流表与电压表的示数变化:电流表的示数 ;

电压表的示数 。(均选填“变大”、“不变”或“变小”)

例6:如图所示,闭合电键S,请判断电流表与电压表的示数变化:电流表的示数_______;电

压表的示数________。 (均选填“变大”、“不变”或“变小”)

(例1图) (例2(例3(例4

(例5图) (例6

2、并联电路中的动态变化:

例1:如图所示,闭合电键S,当滑片向右移动时,请判断电流表与电

压表的示数变化:电流表A 1

的示数 ;电流表A 2的示数 ;电压表的示数 。(均选填“变大”、“不

变”或“变小”)

分析方法:

在并联电路中分析电表示数变化时,由于并联电路各支路两端的电压与电源电压相等,所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立,互不影响,可根据欧姆定律分别判断各支路中电流的变化,再根据I 总=I 1+I 2分析得出干路中电流的变化,关键之处要分清电表所测的对象。

例5:如图所示,闭合电键S,请判断电流表与电压表的示数变化:电流表A 1的示

数 ;电流表A 2的示数 ;电压表的示数 。(均选填“变大”、“不变”或“变小”)

例6:如图所示,闭合电键S,请判断 电流表与电压表的示数变化:电流表A 1的示

数 ;电流表A 2的示数 ;电压表的示数 。(均选填“变大”、“不变”或“变小”)

课后练习:

1.(嘉定区)在图所示的电路中,电源电压保持不变。闭合电键S ,

当滑动变阻器的滑片 P 向左移动时,电流表 A 的示数将

,电压表V 与电压表 V 2 示数的差值跟电流表 A 示数的比值

( 选填“变小”、“不变”或“变大”)。

2.(金山区)在图所示的电路中,电源电压保持不变。闭合电键S 后,当滑动变阻器滑片P 自b 向a 移动的过程中,电压表V 2的示数将_____________,电压表V 1与电流表A 的示数的比值将______________。(均选填“变大”、“不变”或“变小”)

3.(静安区)在图所示的电路中,电源电压保持不变。闭合电键S ,当滑动

变阻器R 1的滑片P 向右移动时,电流表A 2的示数I 2将________(选填“变大”、“不变”或“变小”);若电流表A 1示数的变化量为ΔI 1,电流表A 2

示数的变化量为ΔI 2,则ΔI 1________ΔI 2(选填“大于”、“等于”或“小于”)。

4.(卢湾区)在图所示的电路中,电源电压保持不变。当电键S 由断开到闭(例1

(例5图) (例6图)

R 2 P

A

A 1 S

R 1 V A 1 A 2 R 1

R 2

S

合时,电压表V 示数将_____________。闭合电键后,当滑动变阻器滑片P 向右移动时,电流表A 1与电流表A 示数变化量的比值将_____________。(均选填“变小”、“不变”或“变大”)

5.(普陀区)在图所示的电路中,电源电压保持不变。闭合电键S,当滑动变

阻器的滑片P 向右移动时,电压表V 的示数将___________(选填“变小”、“不变”或“变大”),电流表A 1的变化值___________电流表A 的变化值。(选填“大于”、“等于”或“小于”)

6.(松江区)在图所示的电路中,电源电压不变,闭合电键S,当滑片P 向右移时,电压表V 的示数将______________(选填“变大”、“不变”或“变小”),电流表A 1示数的变化量△I 1与电流表A 示数的变化量△I 之比值________________(选填“大于1”、“等于1”或“小于1”)。

7.(杨浦区)在图所示的电路中,电源电压保持不变。闭合电键S,当滑

动变阻器的滑片 P 向右移动时,电流表 A 1的示数将 ,电流表

A 与电流表 A 2 示数的差值跟电压表V 示数的比值

____________( 均选填“变小”、“不变”或“变大”)。

8.(长宁区)在图所示的电路中,电源电压保持不变。闭合电键S,当

滑动变阻器的滑片P 向左移动时,电流表A 的示数将___________,电压表V 与电压表V 1示数的差值跟电压表V 1示数

的比值___________。(均选填“变小”、“不变”或“变大”)

9.(青浦区)在图所示的电路中,电源电压保持不变。闭合电键S,当滑动变阻器的滑片P 向右滑动时,电流表A 1的示数将________________(选填“不变”、“变小”、“变大”),电流表A 与电流表A 1示数的差值跟电流表A 示数的比值__________(选填“不变”、“变小”、“变大”)。 10.(虹口区)在图所示的电路中,电源电压保持不变。闭合电键S ,当滑动变阻器的滑片P 向右移动时,电压表V 的示数将___________,

电流表A 1与电流表A 2示数的比值将____________。(均选填“变小”、“不变”或“变大”)

11.(黄浦区)在如图所示的电路中,电源电压保持不变,R l 为定值电

阻,R 2为滑动变阻器。闭合电键S 后,若将滑动变阻器滑片P 自b 向a

端移动,则电流表A 的示数将 (选填:“变大”、“变小”或

“不变”),电压表V 2的示数变化值与电压表V 1的示数变化值的比

值将 (选填“小于1”、“等于1”或“大于1”)。

12.(浦东新区)在图所示的电路中,电源电压保持不变。电键S 由断开V S A

A 1 P 图3 A R 1 P

R 2 S V 1 V 2 V P V R 2 R 1 S A 1 A 2 a

S R 2 R 1 V 22 V 1 A b p
