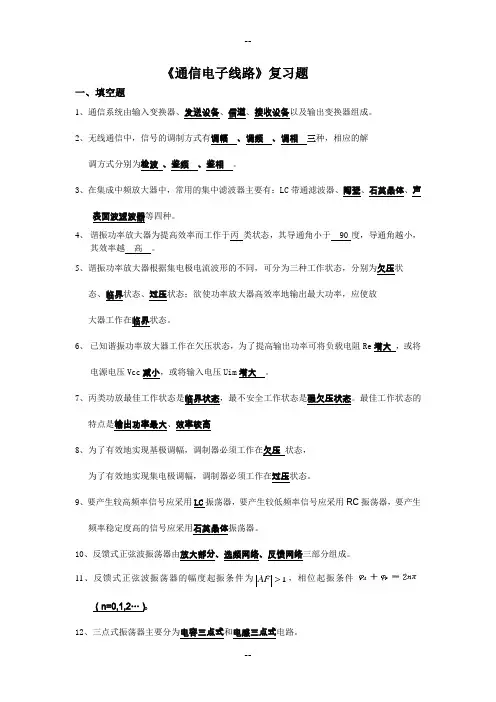

通信电子线路复习题及答案

《通信电子线路》复习题一、填空题1、通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2、无线通信中,信号的调制方式有调幅、调频、调相三种,相应的解调方式分别为检波、鉴频、鉴相。

3、在集成中频放大器中,常用的集中滤波器主要有:LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。

4、谐振功率放大器为提高效率而工作于丙类状态,其导通角小于 90度,导通角越小,其效率越高。

5、谐振功率放大器根据集电极电流波形的不同,可分为三种工作状态,分别为欠压状态、临界状态、过压状态;欲使功率放大器高效率地输出最大功率,应使放大器工作在临界状态。

6、已知谐振功率放大器工作在欠压状态,为了提高输出功率可将负载电阻Re 增大 ,或将电源电压Vcc 减小 ,或将输入电压Uim 增大。

7、丙类功放最佳工作状态就是临界状态,最不安全工作状态就是强欠压状态。

最佳工作状态的特点就是输出功率最大、效率较高8、为了有效地实现基极调幅,调制器必须工作在欠压状态,为了有效地实现集电极调幅,调制器必须工作在过压状态。

9、要产生较高频率信号应采用LC振荡器,要产生较低频率信号应采用RC振荡器,要产生频率稳定度高的信号应采用石英晶体振荡器。

10、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。

&,相位起振条件11、反馈式正弦波振荡器的幅度起振条件为1A&>F(n=0,1,2…)。

12、三点式振荡器主要分为电容三点式与电感三点式电路。

13、石英晶体振荡器就是利用石英晶体的压电与反压电效应工作的,其频率稳定度很高,通常可分为串联型晶体振荡器与并联型晶体振荡器两种。

14、并联型石英晶振中,石英谐振器相当于电感,串联型石英晶振中,石英谐振器相当于短路线。

15、根据频谱变换的不同特点,频率变换电路分为频谱搬移电路与频谱的非线性变换电路。

16、普通调幅波的数学表达式U AM t=Ucm(1+M cosΩt)cosωct,为了实现不失真调幅,Ma一般≤1。

17、调幅波的几种调制方式就是普通调幅、双边带调幅、单边带调幅。

18、二极管包络检波电路中,检波电容与检波负载的乘积RC太大会造成惰性失真,由于检波电路的直流负载电阻与交流负载电阻数值相差太大可能会造成负峰切割失真。

19、超外差广播收音机中频f I =465KH Z,当接收fc=535KH Z电台信号时,还听到频率为1465KH Z的强信号,此时为镜像干扰;465KH Z调幅信号所造成的就是中频干扰。

20、根据干扰产生的原因,混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰与互调干扰四种。

21、调频有两种方法,分别称为直接调频与间接调频22、调频波的频偏与调制信号的幅度成正比,而与调制信号的频率无关,这就是调频波的基本特征。

23、抑制载波的双边带调制只传输 上下边带信号 不传输 载波 ,因而同样服务范围的发射机功耗比普通调幅波小。

24、谐振功率放大器中,LC 谐振回路主要起 选频滤波 、 阻抗匹配 作用。

25、先对调制信号进行 积分 ,再进行调相,可获得调频信号。

26、LC 回路并联谐振时回路 阻抗 最大,且为纯 电阻 。

27、并联LC 回路的通频带BW 与谐振频率0f 成 正 比,与品质因素e Q 成 反 比。

28、比例鉴频器就是把等幅的调频信号变成 调频－调幅 信号,再进行检波,达到解调目的。

29、某信号电压的表达式为U(t)= (5+4cos100πt)×cos(2π×107t) V,它属于 调幅 信号,载波的频率为 107 H Z ,调制信号的频率为 50 H Z ,频带宽度为 100H Z 。

30、二极管包络检波只适合解调 AM 信号,调频信号应采用 鉴频器 进行解调。

31、调频波的中心频率fc=100MHZ,频偏Δfm =50KHZ,调制信号频率F=5KHZ,则其调制指数M f = 10 ;有效频带宽度BW= 110KHz ;当调制信号的幅度与频率增加一倍,此时调制指数M f = 10 ;频带宽度BW= 220 KHz 。

32、已调波U(t)=10cos (2π×108t+2sin2π×102t),根据已调波的性质可确定它就是调频信号,调制指数为2 。

33、在单调谐放大器中,矩形系数越接近于1、其选择性越好;在单调谐的多级放大器中,级数越多,通频带越窄(宽或窄),其矩形系数越小(大或小)。

34、变频器可由混频器与带通滤波器两部分组成。

35、列出三个常见的频谱搬移电路调幅、检波、变频。

36、大信号包络检波器就是利用二极管的 单向导电性 与RC 网络的 充放电 特性工作的。

37、无论就是调频信号还就是调相信号,它们的ω(t)与φ(t)都同时受到调变,其区别仅在于按调制信号规律线性变化的物理量不同,这个物理量在调相信号中就是 ∆ϕ(t) ,在调频信号中就是 ∆ω(t) 。

38、调频波的频偏与调制信号的 幅度 成正比,而与调制信号的 频率 无关,这就是调频波的基本特征。

39、在双踪示波器中观察到如下图所示的调幅波,根据所给的数值,它的调幅度应为0、5 。

40.电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为 容性 ,发射极至基极之间的阻抗Z be 性质应为 容性 ,基极至集电极之间的阻抗Z cb 性质应为 感性 。

二、选择题1、下列不属于小信号谐振放大器的技术指标就是( C )A、电压增益B、通频带C、非线性失真系数D、选择性2、多级单调谐小信号谐振放大器级联,将使总通频带( A )A、减小B、增大C、不变D、未知3、集电极调幅要求谐振功率放大器工作在( C )状态。

A、欠压B、临界C、过压D、未知4、某丙类谐振功率放大器工作在临界状态,若保持其它参数不变,将集电极直流电源电压增大,则放大器的工作状态将变为( D)A.过压B.弱过压C.临界D.欠压5、丙类高频功率放大器的通角 ( D )A.θ＝180°B.90°＜θ＜180°C.θ＝90°D.θ＜90°6、丙类谐振功放集电极电流i C脉冲出现凹陷称为( B )状态。

A、欠压B、过压C、临界D、未知7、丙类谐振功放其谐振回路调谐于( A )分量A、基波B、二次谐波C、其它高次谐波D、直流分量8、在高频放大器中,多用调谐回路作为负载,其作用不包括( D )A.选出有用频率B.滤除谐波成分C.阻抗匹配D.产生新的频率成分9、谐振功率放大器与调谐小信号放大器的区别就是( C )A.前者比后者电源电压高B.前者比后者失真小C.谐振功率放大器工作在丙类,调谐放大器工作在甲类D.谐振功率放大器输入信号小,调谐放大器输入信号大10、反馈式正弦波振荡器的平衡条件就是( A )A、AF=1,φA+φF = 2nπB、AF>1,φA+φF = 2nπC、AF<1,φA+φF = 2nπD、AF=1,φA+φF = nπ11、改进型电容三点式振荡器的主要优点就是( C )A.容易起振B.振幅稳定C.频率稳定度较高D.减小谐波分量12、如图所示电路,以下说法正确的就是( C )A．该电路可以产生正弦波振荡B．该电路不能产生正弦波振荡,原因在于振幅平衡条件不能满足;C．该电路不能产生正弦波振荡,原因在于相位平衡条件不能满足;D．该电路不能产生正弦波振荡,原因在于振幅平衡、相位平衡条件均不能满足;13、判断下图就是哪一类振荡器( C)A.考毕兹电路B.哈特莱电路C.西勒电路D.克拉泼电路14.石英晶体振荡器的主要优点就是( C )A.容易起振B.振幅稳定C.频率稳定度高D.减小谐波分量15、调制的描述中,正确的就是( C )A.用载波信号去控制调制信号的某一个参数,使该参数按特定的规律发生变化。

B.用调制信号去控制载波信号的某一个参数,使该参数按特定的规律发生变化。

C.用调制信号去控制载波信号的某一个参数,使该参数随调制信号的规律发生变化。

D.用载波信号去控制调制信号的某一个参数,使该参数随载波信号的规律发生变化。

16、下列关于调幅的描述,正确的就是( C )A.用载波信号去控制调制信号的振幅,使调制信号的振幅按载波信号的规律变化。

B.用调制信号去控制载波信号的振幅,使调制信号的振幅按载波信号的规律变化。

C.用调制信号去控制载波信号的振幅,使载波信号的的振幅随调制信号的规律变化。

D.用载波信号去控制调制信号的振幅,使载波信号的振幅按载波信号的规律变化。

17、模拟乘法器的应用很广泛,可以用作除以下哪种之外的电路( C )A.振幅调制B.调幅波的解调C.频率调制D.混频18、某单频调制的普通调幅波的最大振幅为10v,最小振幅为6v,则调幅系数m为( C )A.0、6B.0、4C.0、25D.0、119、二极管峰值包络检波器适用于哪种调幅波的解调( C)A.单边带调幅波B.抑制载波双边带调幅波C.普通调幅波D.残留边带调幅波20、对于同步检波器,同步电压与载波信号的关系就是(C )A、同频不同相B、同相不同频C、同频同相D、不同频不同相21、当调制信号为单频信号时,DSB信号的频谱为( C )。

A、上边频B、下边频C、上下两个边频D、载频与上下两个边频22、在检波器的输入信号中,如果所含有的频率成分为ωC,ωC＋Ω,ωC－Ω,则在理想情况下输出信号中含有的频率成分为( D )A、ωCB、ωC＋ΩC、ωC－ΩD、Ω23、在大信号包络检波器中,由于检波电容放电时间过长而引起的失真就是( B )A、频率失真B、惰性失真C、负峰切割失真D、截止失真24、二极管峰值包络检波器,原电路正常工作。

若负载电阻加倍,会引起( A)A.惰性失真B.底部切割失真C.惰性失真与底部切割失真25、某调幅广播电台的音频调制信号频率100Hz～8KHz,则已调波的带宽为( A )A、16KHzB、200KHzC、4KHzD、8KHz26、某超外差接收机的中频f I＝465kHz,输入信号载频fc＝810kHz,则本振信号频率为( C )A.2085kHzB.1740kHzC.1275kHzD.1075kHz27、某超外差接收机的中频为465kHz,当接收931kHz的信号时,还收到1kHz的干扰信号,此干扰为( A )A.干扰哨声B.中频干扰C.镜像干扰D.交调干扰28、下图所示框图能实现何种功能？( C)其中u s(t)= U s cosωs tcosΩt, u L(t)= U L cosωL tA.振幅调制B.调幅波的解调C.混频D.鉴频29、下图所示框图能实现何种功能？( B )其中u s(t)= U s cosωc tcosΩt, u r(t)= U r cosωc tA.振幅调制B.检波C.混频D.鉴频30. 属于频谱的非线性搬移过程的有( D )A.振幅调制B.调幅波的解调C.混频D.频率调制31、下列电路不属于频谱搬移电路的就是( B )A、调幅电路B、调频电路C、检波电路D、变频电路32、关于间接调频方法的描述,正确的就是( B )A.先对调制信号微分,再加到调相器对载波信号调相,从而完成调频B.先对调制信号积分,再加到调相器对载波信号调相,从而完成调频C.先对载波信号微分,再加到调相器对调制信号调相,从而完成调频D.先对载波信号积分,再加到调相器对调制信号调相,从而完成调频33、单频调制时,调频波的最大频偏Δf m正比于( A )A.UΩB.uΩ(t)C.ΩD.UΩ/Ω34、若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt,则调相波的表达式为( A)A.u PM(t)=U C cos(ωC t＋m P sinΩt)B.u PM(t)=U C cos(ωC t－m P cosΩt)C.u PM(t)=U C(1＋m P sinΩt)cosωC tD.u PM(t)=kUΩU C cosωC tsinΩt35、下列哪种信号携带有调制信号的信息( C )A、载波信号B、本振信号C、已调波信号36、利用非线性器件相乘作用来实现频率变换其有用项为( B )A、一次方项B、二次方项C、高次方项D、全部项37、图1-2所示电路为( A )电路A、集电极串馈电路B、集电极并馈电路C、基极串馈电路D、基极并馈电路38、在调谐放大器的LC回路两端并上一个电阻R,可以( C )A.提高回路的Q值B.提高谐振频率C.加宽通频带D.减小通频带39、MC1496集成模拟乘法器不可以用作( C )A.振幅调制B.调幅波的解调C.频率调制D.混频40、混频电路又称变频电路,在变频过程中以下正确叙述就是( C )A.信号的频谱结构发生变化B.信号的调制类型发生变化C.信号的载频发生变化41、为提高振荡频率的稳定度,高频正弦波振荡器一般选用( B)A.LC正弦波振荡器B.晶体振荡器C.RC正弦波振荡器42、变容二极管调频器实现线性调频的条件就是变容二极管的结电容变化指数γ为( C)A.1/3B.1/2C.2D.443、某调频波,其调制信号频率F＝1kHz,载波频率为10、7MHz,最大频偏Δf m＝10kHz,若调制信号的振幅不变,频率加倍,则此时调频波的频带宽度为 ( B )A.12kHzB.24kHzC.20kHzD.40kHz44、利用石英晶体的电抗频率特性构成的振荡器就是( B)A．f＝fs时,石英晶体呈感性,可构成串联型晶体振荡器B．f＝fs时,石英晶体呈阻性,可构成串联型晶体振荡器C．fs<f<fp时,石英晶体呈阻性,可构成串联型晶体振荡器D．fs<f<fp时,石英晶体呈感性,可构成串联型晶体振荡器45、关于通角θ的说法正确的就是( B )A．θ就是指一个信号周期内集电极电流导通角度B．θ就是指一个信号周期内集电极电流导通角度的一半C．θ就是指一个信号周期内集电极电流导通角度的两倍46、调幅波的信息包含在它的( B )A.频率变化之中B.幅度变化之中C.相位变化之中47、调频收音机中频信号频率为( B )A.465kHzB.10、7MHzC.38MHzD.不能确定48、谐振功率放大器输入激励为余弦波,放大器工作在临界状态时,集电极电流为( B)A.余弦波B.尖顶余弦脉冲波C.有凹陷余弦脉冲波D.三角波49、如下图a、b、c、d所示电路。
