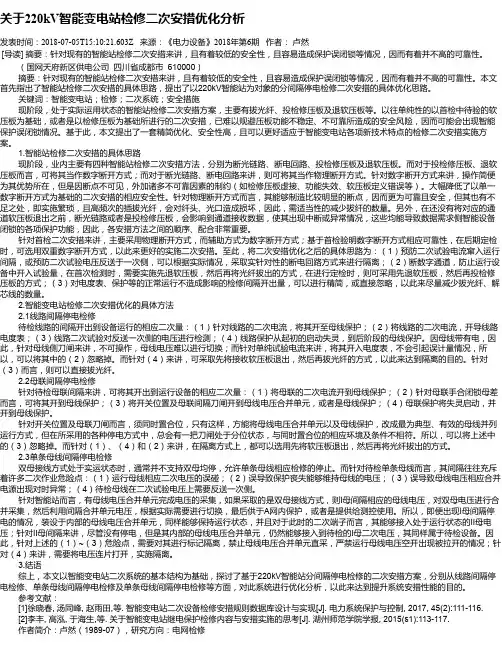

关于220kV智能变电站检修二次安措优化分析
关于220kV智能变电站检修二次安措优化分析
发表时间：2018-07-05T15:10:21.603Z 来源：《电力设备》2018年第6期作者：卢然[导读] 摘要：针对现有的智能站检修二次安措来讲，且有着较低的安全性，且容易造成保护误闭锁等情况，因而有着并不高的可靠性。（国网天府新区供电公司四川省成都市 610000）摘要：针对现有的智能站检修二次安措来讲，且有着较低的安全性，且容易造成保护误闭锁等情况，因而有着并不高的可靠性。本文首先指出了智能站检修二次安措的具体思路，提出了以220kV智能站为对象的分间隔停电检修二次安措的具体优化思路。关键词：智能变电站；检修；二次系统；安全措施现阶段，处于实际运用状态的智能站检修二次安措方案，主要有拔光纤、投检修压板及退软压板等。以往单纯性的以首检中待验的软压板为基础，或者是以检修压板为基础所进行的二次安措，已难以规避压板功能不稳定、不可靠所造成的安全风险，因而可能会出现智能保护误闭锁情况。基于此，本文提出了一套精简优化、安全性高，且可以更好适应于智能变电站各项新技术特点的检修二次安措实施方
案。
1.智能站检修二次安措的具体思路
现阶段，业内主要有四种智能站检修二次安措方法，分别为断光链路、断电回路、投检修压板及退软压板。而对于投检修压板、退软压板而言，可将其当作数字断开方式；而对于断光链路、断电回路来讲，则可将其当作物理断开方式。针对数字断开方式来讲，操作简便为其优势所在，但是因断点不可见，外加诸多不可靠因素的制约（如检修压板虚接、功能失效、软压板定义错误等）。大幅降低了以单一数字断开方式为基础的二次安措的相应安全性。针对物理断开方式而言，其能够制造比较明显的断点，因而更为可靠且安全，但其也有不足之处，即实施繁琐，且高频次的插拔光纤，会对纤头、光口造成损坏，因此，需适当性的减少拔纤的数量。另外，在还没有将对应的通道软压板退出之前，断光链路或者是投检修压板，会影响到通道接收数据，使其出现中断或异常情况，这些均能导致数据需求侧智能设备闭锁的各项保护功能，因此，各安措方法之间的顺序、配合非常重要。针对首检二次安措来讲，主要采用物理断开方式，而辅助方式为数字断开方式；基于首检验明数字断开方式相应可靠性，在后期定检时，可选用双重数字断开方式，以此来更好的实施二次安措。至此，将二次安措优化之后的具体思路为：（1）预防二次试验电流窜入运行间隔，或预防二次试验电压反送于一次侧，可以根据实际情况，采取实针对性的断电回路方式来进行隔离；（2）断数字通道，防止运行设备中开入试验量，在首次检测时，需要实施先退软压板，然后再将光纤拔出的方式，在进行定检时，则可采用先退软压板，然后再投检修压板的方式；（3）对电度表、保护等的正常运行不造成影响的检修间隔开出量，可以进行精简，或直接忽略，以此来尽量减少拔光纤、解芯线的数量。
220kV智能变电站检修二次安措优化研究
220kV智能变电站检修二次安措优化研究
发布时间：2021-08-23T11:21:09.713Z 来源：《当代电力文化》2021年12期作者：于兴羽，刘学敏
[导读] 随着我国社会经济的不断提升，使得人民群众的生活质量得到了相应的改善，这也导致人民群众对用电的需要越来越高
于兴羽，刘学敏
国网衢州供电公司，浙江省衢州市324002
摘要：随着我国社会经济的不断提升，使得人民群众的生活质量得到了相应的改善，这也导致人民群众对用电的需要越来越高。为了能够更好的满足人民群众的用电需求，就需要进行智能变电站的建设，其中220KV变电站可以说是最为常见的智能变电站，然而对220KV 变电站做好二次检测维修工作可以说是十分重要。不但是电力系统安全管理工作当中不可缺少的重要工作，同时还能够有效降低变电站施工发生概率。除此之外，还是智能变电站安全维护的重点项目。
关键词：二次安措；智能变电站：检修优化
前言：在我国电网企业智能电网整体部署当中，智能变电站可以说是最为重要的核心，不但是未来所有变电站技术发展的方向，同时还拥有着收集“业务流”“电力流”“信息流”的重要作用。在智能电网的建设过程当中，如何提高继电保护的安全性与做好智能变电站的检修工作成为了人民群众重点关注的问题。其中二次安全措施也有着不可忽视的重要性，这样措施是运行设备与待检设备的一道重要的防线，同时还与电网是否安全稳定运行有着直接的关联。也正因如此，要想对供电企业的效益与效率进行有效的提升，就需要对智能变电站检修的二次安全检查工作进行有效的落实与开展，同时还需要制定完善的检修体系。
对220kV智能变电站二次系统检修策略的研究
对220kV智能变电站二次系统检修策略的研究
发表时间：2020-09-10T02:29:34.918Z 来源：《中国电业》（发电）》2020年第11期作者：孙波
[导读] 通过对整体运行系统特征的详细分析，制定出科学有效的检修策略途径，从而形成良好的运行模式。
国网山西省电力公司大同供电公司山西大同 037008
摘要：电力企业在新的时代背景下不断谋求新的进步，通过提升电网信息化及网络整体水平，为国家电网的智能化建设提供质量保证。变电站的二次系统检修主要为周期检修的方式，这种检修的形式无法适应当前社会发展的需求，基于此，对220kV智能变电站二次系统检修策略进行探究，作如下内容阐述。
关键词：220kV智能变电站；二次系统；检修策略
前言：
随着我国的综合实力的迅速发展，当前国家的科学技术水平也在持续提高，电力事业的发展向更高层次迈进，同时伴随着科学技术的不断发展，当前220kV的智能变电站在实际的传输电力过程中发挥着重要的作用，如果变电站出现故障，将会导致电力的传输受到影响，大面积的断电情况将会发生，因此要加强对于变电站整体系统稳定性的维持，通过对整体运行系统特征的详细分析，制定出科学有效的检修策略途径，从而形成良好的运行模式。
1 220kV智能变电站及其二次系统设备特点分析
1.1 220kV智能变电站的网络结构
220kV智能变电站作为电力系统的重要一部分，其变压器选择以及出线方式、单母线设计等都需要严格按照有关要求进行设计应用，从而对变电站的安全稳定工作运行进行保障。值得注意的是，结合220kV智能变电站的网络结构形式，在相应的通信协议支持下，其网络结构以典型的“三层两网”形式为主，包含主控层、间隔层与过程层3个结构层和主站层网络、过程层网络两个网络系统。首先，变电站主控层设备之间构成了较为完善的系统，并且其所包含的范围较广，以自动化监控系统、一体化平台、五防子系统等为主；而间隔层中则包含了各种测量与控制组件以及有关仪器设备等；过程层作为变电站的重要结构层，也被称为是设备层，其中包含变压器、断路器以及隔离开关等设备，在上述各系统结构的支持下，对变电站高效、稳定工作运行实现进行保障。
220kV变电站二次设备的安装调试分析
220kV变电站二次设备的安装调试分析
摘要：变电站二次设备的安装调试不仅影响变电站自身的可靠运行，也关系电
网的安全稳定，而且随着技术的发展，变电站智能化水平越来越高，对二次设备
的安装调试提出了更高要求，因此本文对这方面内容进行了分析。
关键词：220kV变电站；二次设备；安装；调试
电力是社会经济发展的基础，变电站是电网中的关键节点。随着计算机技术、通信技术和遥测技术的迅速发展，一次设备智能化、二次设备网络化、运行管理
自动化成为变电站的鲜明特征，尤其二次设备是变电站的“神经中枢”和“安全哨兵”，对于保障电网安全具有非常重要的作用[1]。二次设备的安装调试对变电站
工程质量有直接影响，必须采用科学的方法和合理的管理策略才能保证安装调试
工作的高效、经济和可靠[2]。因此，本文对220kV变电站二次设备的安装调试进
行了分析。
1 220kV变电站二次设备的安装
1.1二次设备安装工艺
施工环境整理→设备开箱检查→屏柜安装→光电缆敷设→二次接线→标识牌、电缆挂牌整理。
1.2施工环境整理
二次设备安装前，应对安装环境进行检查和清理，例如天棚、地面、墙面、
门窗已施工完毕，没有渗漏现象，基础及预埋件、预留孔符合设计要求，杂物已
清理干净等。
1.3设备开箱检查
对运至现场的设备、线缆、备品附件等比照装箱清单进行核对，并做好记录。一个是型号规格、数量要对得上，没有缺漏、不符情况；二是外观没有损伤、变形、油漆剥落等现象。三是产品技术文件（如合格证、说明书、生产制造许可证、检定证书等）齐全。
1.4屏柜安装
屏柜安装前，应对基础进行找平，例如水平误差小于1mm/m（全长误差小于2mm），直线度误差小于1mm/m（全长误差小于5mm）等。根据屏柜安装孔位
220kV智能变电站检修二次安措优化分析
220kV智能变电站检修二次安措优化分析
发布时间：2022-06-17T06:59:07.627Z 来源：《福光技术》2022年13期作者：冯兴斌
[导读] 确保工作人员自身安全，就必须严格检验智能变电站检修情况，从而规避安全隐患的形成。
国网四川省电力公司平昌县供电分公司四川平昌县 636400
摘要：在社会发展背景下，电力能源是非常重要的一方面，在社会经济水平提升过程中有着极高的作用，其中，智能变电站检修二次安措优化既可以确保人民群众日常用电，同时还能够规避安全事故隐患出现概率。当前阶段，基于信息化技术的创新和改进，智能化理念随之形成，逐渐落实到了社会各个领域内，智能变电站检修二次安措优化工作在改善社会资源和提升社会资源利用率方面有着良好的效果。在本篇文章中，主要论述了220kV智能变电站检修二次安措优化策略。
关键词：220kV智能变电站检修；特征；现状；二次安措优化
基于科学技术的创新和改进，为了满足新时代发展需求，电力企业逐渐加强了相关设备的创新力度，并且引进了新型的管理模式以及良好的管理理念。在社会经济水平提升的过程中，智能变电站数量众多，规模拓展，虽然220kV智能化变电站可以将电力系统管理压力有效解决，不过220kV智能变电站二次安全检修方面依旧有着诸多的难点存在，所以要想提升变电站运行效率，确保工作人员自身安全，就必须严格检验智能变电站检修情况，从而规避安全隐患的形成。
1、220kV智能变电站的特征体现
和以往类型的变电站相比较来看有着诸多的差别存，在220kV智能变电站中以数字化方式为主，结合相关的技术开展各项作业。其中，220kV智能变电站配置的基本特征表现在以下几方面。第一，数字化通道。在规划和组装智能变电站过程中，遵循的原则是以数字化管理为基本理念规范性操作，基于相关因素的影响之下，智能变电站中各项数据是由变电站内存功能配置，虚端是基本的连接桥梁，将数据流传递到既定装置的功能模块数据集内，创建规范性的数据通道，而且软压板属于对变电站数字通道进行有效控制的基本工具，利用启动数字通道的方式保护和维修以及动态性的检验隔层配置，保持智能变电站的稳定性。第二，光纤通信。在智能变电站运行期间采取光纤的形式高效率的传输各项信息，结合具体的数据判断信息传输是否存在着问题，当通信线路中发生中断情况以后，指示灯灭掉，工作人员可以依照实际情况合理的检验，制定出相关的解决对策，在彻底解决智能配置通信问题的同时避免因为智能配置中信息沟通不到位而造成安全隐患。第三，检测维修机制。与以往的站点不一样，相关人员将检测维修机制落实到了智能化站点中，将该项机制当成具体的保障策略，把站内硬压板投进领域以后，设备呈现出了正在检测的状态，输出相应的数据流。需要认识到的一方面是，只有输出的数据流有着良好的检验性质才可以进行对接处理，一旦数据流性质不一样的话，设备将会自主认定数据流状态不一样，马上停止具体功能操作，多样化的电流采样对智能站检修机制有着直接的影响，本身呈现出了闭锁保护功能，在检验数据流的基础上认识到智能变电实际运行现象，及时检修存在问题的部件，从而达到智能运行的目的。
220 kV智能变电站检修二次安措优化研究
220 kV智能变电站检修二次安措优化研究
彭少博;郑永康;周波;李小鹏
【摘要】The present secondary safety measure in smart substation has
low reliability due to the low safety and frequent protection blocking. On this basis, a safety measure based on interval interruption maintenance is proposed by analyzing the new function features of secondary equipment, as well as the advantage and disadvantage of the basic safety measures. The optimal scheme corresponding to the first maintenance and periodic maintenance is also determined. The secondary circuit will be cut off by disconnecting the terminal connecting piece or the cable conductor. Then the first defense line will be established by turning off the soft pressing board and breaking the digital channel. The second defense line is formed after pulling out the fiber or starting the smart substation maintenance mechanism. The first maintenances of 220 kV Sha-Ba substation and 220
智能变电站二次检修安措防误技术研究
智能变电站二次检修安措防误技术研究
发布时间：2021-05-31T02:59:15.481Z 来源：《福光技术》2021年3期作者：潘盛贵沈立胜王文华
[导读] 必须从变电站的二次检修安措技术特征入手，它具备两大特征。
六盘水供电局贵州六盘水 553000
摘要：智能变电站是电力系统发展过程中的一个重要技术性过程与必然。智能变电站的建设速度在不断加快，数量不停增加，技术不断改进，但是依旧会存在一些因素，影响到智能变电站的运维与建设。文章主要对智能变电站二次检修安措防误的有关技术问题展开分析，希望能够给同行电力工作者提供有价值的参考。
关键词：智能变电站；二次检修；安措；防误技术
1智能变电站二次设备检修安措防误工作特征
在智能变电站二次设备检修方面存在一定的技术问题，造成变电站缺陷频发，既有一般缺陷也有重大缺陷，甚至会有紧急缺陷，从而影响电力设备安全稳定运行，所以应高度重视变电站二次检修防误技术，主要对智能变电站二次设备进行维护检修，避免二次设备出现运行故障，从而提升智能变电站二次设备的监控能力，从源头处提升电网运行安全性。因此，想要充分了解智能变电站二次检修安措防误，必须从变电站的二次检修安措技术特征入手，它具备两大特征。
第一：智能比对、校对、修正性。具体如下：对于检修前、后的一次设备状态、保护装置测控装置定值、后台机数据库、图形、远动机远传点表应具备智能比较、核对、提醒修改功能。
第二：可监控性。从监视角度上看，二次检修安措特征可以分为三种：直接监视、间接监视和无法监视。直接监视是指在相关二次设备上安装监视装置或智能机器人，变电站对保护装置、测控装置、网分、在线监测装置、硬压板、SF6 通风、火灾、站控层交换机、直流电源屏等二次设备进行监视，以判断其运行工况是否良好。间接监视则是通过过程层交换机，二次设备的通信、远动装置至调度的网络通信中断，监视链路是否 PING 通链路等一些方式，来判断网络链路问题，起到一个间接监视的目的。最后是一些既无法采用光纤又无法安装测控装置的位置，无法监视指因为无法通过监控装置或者有些链接路无法达到监控部位，无法通过监控其他信号进行监控，虽然出口硬压板已经可以通过加装监控传感器进行监视，但这给变电站带来了实际负担，无形中增加了成本，所以一些智能变电站还无法实现监控，这就需要进行进一步研究，以此更加完善二次检修安措工作。
220kV智能变电站检修二次安措优化研究
220kV智能变电站检修二次安措优化研究
发表时间：2018-08-20T10:44:53.563Z 来源：《电力设备》2018年第15期作者：刘虎亮
[导读] 摘要：电力能源是社会不可或缺的重要支撑，对保障社会经济发展的重要性不言自明。
（国网太原供电公司山西太原 030000）
摘要：电力能源是社会不可或缺的重要支撑，对保障社会经济发展的重要性不言自明。220kV智能变电站检修二次安措优化，不仅对于群众的日常用电来源可起到良好的保障作用，还可对现场的安全事故发生隐患有着明显的保护。现代社会，随着信息技术的发展，智能化的理念及技术日新月异，已然渗透于社会运行的各个方面与环节。220kV智能变电站检修二次安措优化，极大提升了工作效率，也强化了变电站的可靠性，对社会资源的优化配置意义重大。文章首先分析了智能变电站了特点；论述了220kV智能变电站检修二次安措优化思路；结合工作经验，提出了220kV智能变电站检修二次安措优化的策略方法，抛砖引玉，以期对今后的工作开展有所帮助。
关键词：220kV；智能变电站检修；二次安措；优化
随着我国电力技术的不断发展，智能变电站建设己经成为电力行业的主流，目前，220kV智能变电站数量增长迅速，但是，在实际建设中受到众多因素的制约，220kV智能变电站的维护和检修面临着巨大的风险，为了更大限度的提高智能变电站的工作效率，提高用电质量，确保工作人员和检修人员的安全，实现电力系统的正常运转，必须持续坚持推进220kV智能变电站的维护检修工作，积极的构建全面、完善、系统的智能变电站检修二次安措优化技术，保证220kV智能变电站系统的正常运行。

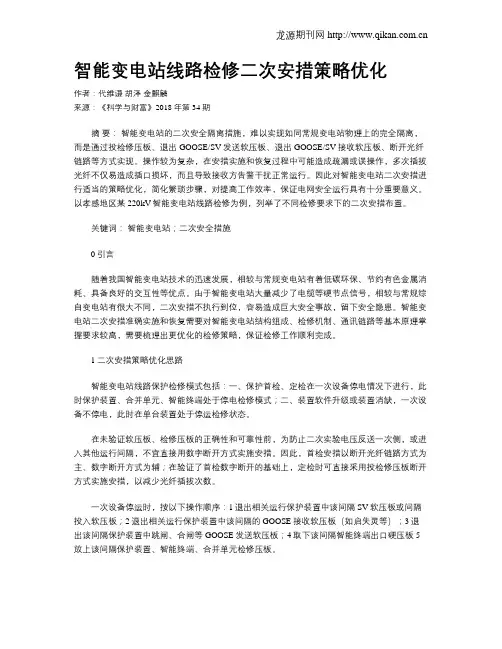

智能变电站线路检修二次安措策略优化
智能变电站线路检修二次安措策略优化
作者：代维谦胡泽金麒麟
来源：《科学与财富》2018年第34期
摘要：智能变电站的二次安全隔离措施，难以实现如同常规变电站物理上的完全隔离，而是通过投检修压板、退出GOOSE/SV发送软压板、退出GOOSE/SV接收软压板、断开光纤链路等方式实现。操作较为复杂，在安措实施和恢复过程中可能造成疏漏或误操作，多次插拔光纤不仅易造成插口损坏，而且导致接收方告警干扰正常运行。因此对智能变电站二次安措进行适当的策略优化，简化繁琐步骤，对提高工作效率，保证电网安全运行具有十分重要意义。以孝感地区某220kV智能变电站线路检修为例，列举了不同检修要求下的二次安措布置。
关键词：智能变电站；二次安全措施
0引言
随着我国智能变电站技术的迅速发展，相较与常规变电站有着低碳环保、节约有色金属消耗、具备良好的交互性等优点。由于智能变电站大量减少了电缆等硬节点信号，相较与常规综自变电站有很大不同，二次安措不执行到位，容易造成巨大安全事故，留下安全隐患。智能变电站二次安措准确实施和恢复需要对智能变电站结构组成、检修机制、通讯链路等基本原理掌握要求较高，需要梳理出更优化的检修策略，保证检修工作顺利完成。
1二次安措策略优化思路
智能变电站线路保护检修模式包括：一、保护首检、定检在一次设备停电情况下进行，此时保护装置、合并单元、智能终端处于停电检修模式；二、装置软件升级或装置消缺，一次设备不停电，此时在单台装置处于停运检修状态。
在未验证软压板、检修压板的正确性和可靠性前，为防止二次实验电压反送一次侧，或进入其他运行间隔，不宜直接用数字断开方式实施安措。因此，首检安措以断开光纤链路方式为主、数字断开方式为辅；在验证了首检数字断开的基础上，定检时可直接采用投检修压板断开方式实施安措，以减少光纤插拔次数。
智能变电站二次检修过程实施安措的分析
智能变电站二次检修过程实施安措的分析
摘要：随着我国电力需求的增加，变电站一方面承担着长距离、大容量的输电
任务，另一方面能有效保证智能变电站的防误能力，例如：智能变电站在二次设
备检修和回路连接方式发生了变化，继电保护作业模式也会发生性质变化，这就
会导致二次安全措施布置不恰当、不合理等，造成保护专治误判或者不正常运行，从而引起故障。所以，智能变电站在二次系统工作的时候，一定要保证安全性，
因此，本文讨论智能变电站二次检修过程实施安全措施。
关键词：智能变电站；二次检修；安措
引言
随着我国智能变电站技术的迅速发展，相较与常规变电站有着低碳环保、节约有色金属
消耗、具备良好的交互性等优点。由于智能变电站大量减少了电缆等硬节点信号，相较与常
规综自变电站有很大不同，二次安措不执行到位，容易造成巨大安全事故，留下安全隐患。
随着智能变电站技术的不断发展，智能变电站越来越多地被应用。在智能站中的二次信息置
于SCD文件中，二次回路信息不再直观可见，使得智能站二次回路的可维护难度、管理难度
和安全风险都增大了。智能变电站二次安措准确实施和恢复需要对智能变电站结构组成、检
修机制、通讯链路等基本原理掌握要求较高，需要梳理出更优化的检修策略，保证检修工作
顺利完成。
1智能站二次检修安措
1.1智能站与传统站二次检修安措的区别
传统站中，二次回路以实体电路形式存在，检修过程中遵循“明显电气开断点”的原则。
在检修过程中，退出与检修回路相关的硬压板，会产生明显的电气开断点，保证检修过程中，为运行设备不因检修操作而误动作，通常采用“短电流，断电压，拆跳闸”的方法作为二次回
220kV智能变电站检修二次安措的优化分析
220kV智能变电站检修二次安措的优化分析
摘要：在电力系统运行中智能变电站是非常重要的组成部分，对智能变电站检
修工作，针对原有的检修方式“短电流、断电压、拆跳闸”这样的安全措施已不再
适合数字化变电站的实际情况。本文提出了一种智能变电站二次检修安全措施自
动生成技术，通过各种方法提高变电站运行水平，减少人为因素造成的工作失误。本文主要对220KV智能变电站检修二次安措进行优化分析。
关键词：220KV；智能变电站；变电站检修；二次安措
引言
随着目前智能变电站的大规模建设投运，作为智能电网“电力流、信息流、业
务流”三流汇集的核心枢纽，智能变电站已成为电网的重要组成部分，对电网的安全稳定运行有着直接影响。智能变电站的顺利建设投产，只是变电站全生命周期
中的一个环节，保障智能电网的安全、稳定和经济运行，后期还面临定期检修、
消缺和技改等工作。因此，智能变电站的检修运维技术越来越受到重视，二次安
全措施是检修运维工作中的重要一环，是待检修设备与运行设备之间的重要防护
措施，关系整个电网的安全稳定运行。同时，检修二次安全措施票的开具主要还
是由运维检修人员手动填写去完成，容易缺项漏项，效率不高，并且开具二次安
全措施票的准确性也会受相关人员水平限制，不利于电网的安全运行。故而关于
智能变电站二次安全策略研究出一套通用且可靠的自动生成及在线校核技术十分
必要。
1智能变电站设备新功能与特征分析
220kV智能变电站设备主要具备以下三种不同的新功能。首先，光纤通讯功能。在变电站实际的运行过程中，采用的是光纤通讯传输技术，这样电站可以随
220kV智能变电站检修二次安措优化研究
220kV智能变电站检修二次安措优化研究
发布时间：2022-03-31T08:51:53.436Z 来源：《当代电力文化》2021年9月第25期作者：魏彦文
[导读] 智能变电站是具有可操作性的现代化变电站，可以实现设备信息共享、远程调度和控制。
魏彦文
国网重庆市电力公司城口供电分公司重庆 405900
摘要：智能变电站是具有可操作性的现代化变电站，可以实现设备信息共享、远程调度和控制。220kV智能变电站应用较广，电力企业也越来越重视变电站的检测、维护和安全运行，二次安全措施显得尤为重要。
关键词：220kV；智能变电站检修；二次安措；优化
导言：智能变电站的特点是一次设备智能化，二次设备网络化。其核心技术创新是利用工业以太网技术取代传统的二次电缆布线，实现信息传输。原始的二次电信号被抽象的网络数据流取代。与常规变电站的二次调试、维护和消缺相比，智能变电站在维护调试手段、维护调试仪器等方面发生了革命性的变化，对运维人员的维修技能和维修思维有新的要求。本文介绍了智能变电站中的软压板隔离、硬压板隔离、光路隔离、维护机构隔离等二次维护隔离手段，提出了智能变电站中不同IED设备的维护隔离新方法，并分析了电网220kV智能变电站的具体维护方案。
1 、智能变电站特点分析
与传统变电站不同，智能变电站采用二次量就地数字采集，电气设备采用光通信和网络传输信息流技术。某些设备的性能和特性可能会发生一定程度的变化。与二次安全措施密切相关的特征主要包括以下几点：
（1）数字频道。与常规变电站相比，智能变电站设施一般侧重于操作简单、维护快捷和功能管理。数据流从站内设备的相应功能区输出，通过虚拟终端流量中心进入特定设备功能区的数据集，形成数字通道。同时，站内软压板是通道开闭的主要工具，控制站内外二次卷数据集区域，以保护、控制和检查各种设备。
智能变电站220kV线路保护检修安全措施方案研究
39
作者简介：李敏(1982- )，女，工程师，本科，从事变电二次运检工作。
智能变电站220kV线路保护检修安全措施方案研究
李敏
(国网江苏省电力有限公司检修分公司，江苏 常州 213000)
摘 要：智能变电站在二次回路上的高度网络化，使得二次回路物理结构模糊，给检修安全措施实施带来不便。分析了智能站二次设备新功能特征和安全措施，以220kV 线路间隔为例，讨论了线路间隔常规校验和缺陷处理中涉及到的二次安全措施的实施。为确保二次虚回路的安全隔离，智能变电站安全措施的实施至少采取双重安全措施。在不破坏网路结构即不插拔光纤的情况下，安全措施的实施原则主要按照投入检修压板、退出出口软压板、退出接收软压板来实施隔离，设置安全防线。
关键词：智能变电站；二次回路；安全措施；检修机制
中图分类号：TM63；TM755 文献标识码：A 文章编号：1007-3175(2018)10-0039-04
Abstract: The highly networking of secondary circuit in intelligent substation makes the physical structure of secondary circuit fuzzy, which causes inconvenience for overhauling safety precautions implementation. This paper analyzed the new function characteristics and safety precautions and took the 220 kV line interval for example to discuss the line interval convention verification and the secondary safety precautions implementation involved in the defects treatment. To guarantee the safety isolation of secondary virtual circuit, at least double safety precautions were adopted for the implementation of intelligent substation safety precautions. Under the conditions of non-destroying the network structure, non-insert-pullout optical fiber, the implementing principle of safety precautions mainly followed inputting overhaul pressing plate, quitting exit soft pressing plate, quitting accepting pressing plate to implement isolation and to set the safety defense line. Key words: intelligent substation; secondary circuit; safety precaution; overhauling mechanism
论220KV智能变电站检修的二次安措优化
论220KV智能变电站检修的二次安措优化
摘要：智能化变电站的概念是采用先进、可靠、低碳、环保的智能化设备，以
全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息
采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时
自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。与传统的
综合自动化站相比，其通信协议，二次系统结构，回路实现方式，信号传输方式
和媒介均发生了较大变化，因此在检修的二次安措上有很大改变，以下结合笔者
实际工作，简要谈谈智能站检修的二次安措的几点问题和个人看法。
关键字：220KV智能变电站；检修；二次安措；优化
一、220kV线路间隔的安措优化
在进场前，首先向调试单位索要最新的SCD文件，通过SCD文件导出各个保
护装置的虚端子表，按照间隔装订成册，这本册子应该在整个验收期间都不离身，虚端子回路看不见摸不着，验收中很多时候都要靠查阅册子来分析问题。这里要
注意的是由于一条虚端子连接着两个设备，所以由SCD导出的虚端子表会对同一
条虚端子记录两次，分别位于发送端间隔和接收端间隔，为了验收方便，可以统
一规定每个间隔只保留接收的虚端子，也就是SV，GOOSE输入，如此可以减少
工作量，避免重复验证。
线路间隔涉及的跨间隔回路少，在对全站情况不明朗的情况下，方便隔离存
在的未知故障。
1、使用常规试验装置在CT二次抽头进汇控柜侧加交流电流量，进入保护装
置看采样情况：
做采样前需要退出母差保护装置相应线路间隔SV接收软压板，防止母差差动频繁动作，因为母差保护和线路保护使用的SV采样均由同一组CT次级提供。另
智能变电站设备检修的二次安全控制措施
智能变电站设备检修的二次安全控制措
施
摘要：随着科学技术的不断发展，我国电力系统内的变电站逐渐向智能化方向发展，肩负大批量信息处理、升降压处理任务，智能化、信息化程度越高的变电站在设备检修工作中面临的问题越多，需要更多的排除源头上的安全隐患，避免对高精尖设备造成损伤。本文对软压板编号规则和压板操作安全技术措施进行了讨论，希望提供一些建议。
关键词：智能变电站；设备检修；二次安全控制
1设备检修的安全原则
现代化的智能变电站与传统变电站相比，安全控制的措施是有很大改变的。传统变电站的安全控制隔离工作是使用硬压板设备以及除去接线的方法，而现代化的智能变电站中安全隔离工作是依靠检修控制的原理及软压板设备的投退，结合软件控制，实现传统电站相同的隔离效果。检修硬件设备的隔离工作必须要有双重的安全控制方法，涉及合并单元等硬件设备。还有母差设备的保护、SV接收过程中的软压板设备及开关的检修工作是要在一次硬件设备停止运行后才能投入压板。当硬件设备发生异常现象时，进行检修要考虑硬件设备安全控制是否可靠。
2设备检修过程中存在的问题
2.1保护装置及软压板编号问题
目前机电保护装置生产过程中所选用的软压板基本上无设计编号，且在后期使用中也未落实编号工作，存在一定的安全风险。①智能变电站软压板检修投退记录均为独立，在二次检修时，如未编号，易出现重复操作，降低效率。②软压板是继电保护装置重要组成部分，但其规格与变压器保护、母差保护等所使用的
软压板基本相似，对此，操作人员二次检修过程中，容易出现误操作，如引发错误的保护反应，很有可能造成重大安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220kV智能变电站检修二次安措的优化分析刘秋丽
发表时间：2019-05-09T11:58:19.970Z 来源：《当代电力文化》2019年第01期作者：刘秋丽
[导读] 本文主要围绕220kV智能变电站检修二次安措的优化进行了分析，以期能够为相关人员提供一些有价值的参考。
四川省电力公司广安供电公司四川广安 638000
摘要：传统变电站的二次回路以电缆为主，而220V智能变电站主要是以光纤为主的数据流，因此 220V 智能变电站的二次回路安全措施如果仍然采用传统变电站拆除电缆线，亦或是断开硬压板的方式是无法使用的。基于此，本文主要围绕220kV智能变电站检修二次安措的优化进行了分析，以期能够为相关人员提供一些有价值的参考。
关键词：220kV；智能变电站；二次安措；优化方法
1、智能变电站配置的主要特点
（1）光纤通信
智能变电站过程层具体借助光纤实施信息传输，与此同时，参照接收的数据流评判信息传输的正常性。假设通信线路有中断的状况出现，智能配置的界面或者与之对应的性能造到自动屏蔽，又或者指示灯熄灭等，工作者可借助上述状况有目标的实施配置检测，之后选取科学、合理的改善对策，在最少的时间内，把智能配置的通信问题解决掉，以此保证在基础上，降低智能配置由于信息沟通不顺畅，引发安全事故。
（2）检测和检测系统
为提高智能变电站的安全指数，在基础上完成智能变电站安全管理科学性，目前应用范围最为广泛的智能变电站添加了检修和自检体系。通常而言，在智能变电站与之对应的配置进入检修硬压板过后，器械与配置会自动呈现检修状态，结合组检测数据流的防范，掌握智能变电站的运营状况，在有效的时间内屏蔽产生失误或安全隐患的功能，完成智能变电站的自我安全管理。
（3）数字化通道
和以往的变电站相对比，智能变电站的相关联的配置规划和组装，其主要的原则是数字化管理、操作简单化。在此观念的影响下，智能变电站的每一种数据流出大多数是由变电站内层相对的功能的配置和木块输出数据流，与此同时，把虚端子当成连接桥梁，把数据流传送至每一个既定配置的功能模块数据集当中，最后构成健全的数据通道。除此之外，智能变电站体系当中的软压板，是整个构造系统当中有效控制变电站数字通道的不可获缺的工具，借助开启、断开数字通道的方法，对隔层配置的保护、维修、检测等工作，是确保智能变电站稳步运行的重要保证。
2、智能变电站二次继电保护
（1）设备停电检修二次继电保护的方式
作业人员应该将已修复设备的电流互感器断开，将要维修的设备连接的电流回路和电压电路断开。确保对母线的电流进行保护。除此之外，该应该维修，断开设备信号及波路器，将智能变电站的继电功能可以充分的展现，让智能变电站能安全的使用。
（2）设备带点检修的情况
在设备二次开路的时候，为了预防电量的电流传感器发生二次开路，不能任意的断开；当出现电流互感器发生二次绕组的时候，为了防止电路中途短路，工作人员应该运用适合的短路片。同时，还要防止在短路片及电流互感器之间的操作，在进行含有电量的互感器两次绕行工作的时候，要防止二次开路出现的高压损坏问题，以防更严重的现象出现。需要工作人员注意的是，当电压互感器在两个电路上工作的时候，要预防两侧接地或是短路的问题；在进行电压段子连接板的时候，需要预防假触的情况，当工作人员打开电压线的时候，要看清标识，用绝缘布将其包好操作人员再用绝缘工具的时候，就能够不用一些保护装置就能让其安全的运行。在对错误的动作进行消除的过程中，要有调度相关的保护环境的同意，使工作人员在操作的时候可以更安全，可靠的进行。
3、常规微机保护和智能变电站数字化保护的比较
（1）二次回路的比较
常规的微机保护装备是可以依照相应的一、二次设备及二次电缆进行二次回路的方式进行再次构建的。所以，各个保护屏柜里的联系也是通过端子排的相应过程进行不同的对接。而智能变电站的二次回路使运用网络及光纤对传统的模式进行改变，过程网层对二次回路进行合理的转变，二次回路及过程层网络技术进行高效的对接工作以便使构架得到重组。因此，可以看出传统的二次回路的方式及智能变电站的二次回路的设计是有区别的。对智能变电站的不同层次的端口连接进行有效的研究，且该设备中的通讯功能要按照如今的网络技术进行传输信号的研究，对二次回路终端口间的电缆对接工作进行非端子概念的掌握。
（2）保护结构的比较
常规变电站的继电保护使依照装置为中心进行建造的，而智能变电站也是通过过程层网络的构造获取见个方式的信息传来的，采用继电保护方法应用功能模块化获取新型的构建，实施保护归网络的性能的要求是非常重要的，要十分的严谨。常规微机保护装置艺依照模拟输入的方法及保护逻辑处理的功能对结构上的归结工作，保护装置不仅仅是对保护动作逻辑性进行相应的逻辑处置，还要对相关的保护装置进行阶段性的智能控制，以便获取信息的联动及让再次启动能够实施。
4、智能变电站检修二次安措优化思路及方法
当前情况下，智能变电站检修二次安措思路，主要围绕以下四种方法进行，为退软压板、投检修压板、断电回路以及断光链路，数字化断开方式是退软压板与投检修压板；物理性断开方式是断电回路与断光链路。数字断开方式其主要优势在于设计简单、容易操作。但是，又存在软压板定义错误情况、功能性失效以及检修方式不正确、压板出现虚接等现象，制约了单一性数字断开方式的二次安措思路。物理性断开方式存在明显断点，可靠性和安全性较高，实施过程较为繁琐，且经常插拔光口和线头，容易造成损害，对后续检修造成较大影响。同时，在未退出对应通道软压板前，检修板和断光链路会导致数据接收异常或中断，造成设备闭锁保护。
总之，智能变电站检修二次安措的优化措施基本思路是，防止二次检验电压反送，并且防止二次实验电流窜入，宜采用断电回路进行隔离；使用数字化断开方式进行，首检中要采取退软压板再拔光纤维方式进行；不影响保护、开关以及电表正常运行的情况下，最大限度
的减少拔光纤维数量、断链片以及解芯线。
5、220kV智能变电站检修二次安措的优化方法
（1）母线间隔停电检修
在检母联间隔开出到运行配置的二次量：其一：母联保护启动失灵开到母线保护；其二，母联二次电流开到母线保护；其三母联间隔刀闸、开关位置开到母线保护和母线电压合并单元；其四，母联手闭合锁母差开到母线保护。与此同时，母联刀闸、开关务必位置一致，这样才可以促使母线保护、母线电压合并单元评判时母线并列运行方法。
（2）智能终端故障
在智能变电站二次配置故障的类型中，智能终端故障是最为主要的类型，此故障在出现后，作业人员需要及时上报到调度单位，投入配置“检修状态硬压板”，与此同时，退出出口硬压板，作业人员可再次重启，配置恢复正常状况后，就能将“检修状态硬压板”在出口处投出。
（3）合并单元故障
在智能变电站二次配置出现合并单位故障的过程中，相关工作人员务必要在有效的时间内收集合并单元故障的主要影响因素，并且上报到相关单位，然后投入配置“检修状态硬压板”，与此同时重新启动，在配置正常工作后，将“检修状态硬压板”推出，通常能够解决合并单元故障。
6、结语
综上，在实际的建设过程中，220kV 智能变电站的维护和检修受多方面因素的影响面临着巨大的风险，为了更大限度的提高智能变电站的工作效率，提高用电质量，确保工作人员和检修人员的安全，实现电力系统的正常运转，必须持续坚持推进220kV 智能变电站的维护检修工作，积极的构建全面、完善、系统的智能变电站检修二次安措优化技术，以保证 220kV 智能变电站系统的正常运行。
参考文献
[1]高朝辉.基于智能变电站的继电保护配置方案分析[J].黑龙江科技信息,2017(34):18-19.
[2]李颖毅,盛海华.智能变电站继电保护多维度管控方法研究与实践[J].软实力与现代化管理实践——2015 全国电力行业企业管理创新论文大赛获奖论文[J],2016:2.
[3]彭少博,郑永康,周波,等.220kV 智能变电站检修二次安措优化研究[J].电力系统保护与控制,2017(23):143-148.
[4]赵聪,管菲菲.浅谈智能变电站继电保护二次安全措施规范化的建议[J].中国战略新兴产业,2017(32).
