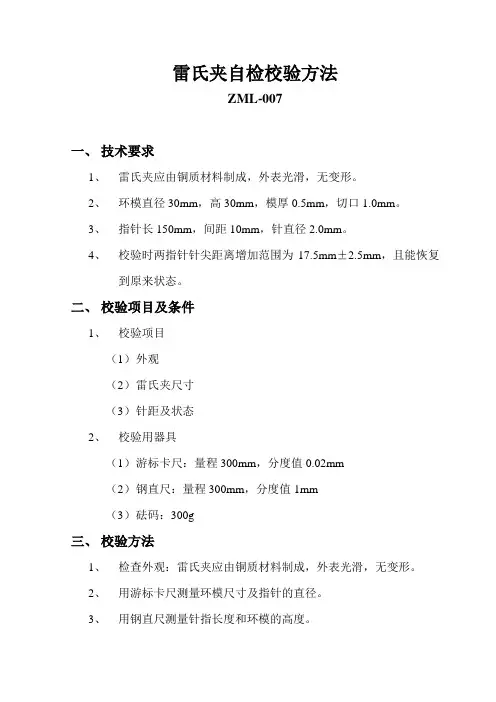

JTJZ 03-06 雷氏夹校准方法
1 适用范围
本方法适用于水泥安定性试验用雷氏夹的校准,参照《水泥安定性试验用雷氏夹》(JC/T954-2005)编制。
2 技术要求
2.1雷式夹应由铜质材料制成,雷氏夹电镀宜光洁、无剥落现象,边缘焊缝和针尖无毛刺,雷氏夹指针宜平直,对称,端部为扁尖状。
2.2指针直径:(2.0±0.2)mm,长度:(150±1)mm。
2.3环模:内径:(30±1)mm,高度:(30±1)mm。
壁厚:(0.50±0.05)mm,开口缝宽度不大于1mm。
2.4弹性限变:
自然状态下雷氏夹两根指针间距离为(10±1)mm,加荷后,两根指针针尖的距离增加值在(17.5±2.5)mm范围内,卸荷后,两根指针针尖的距离能恢复至10m ±1mm的范围内。
3 校准项目
3.1 外观检查
3.2 雷氏夹尺寸
3.3 弹性限变
4 校准环境及校准器具
4.1校准环境
校准工作应在室内进行,环境温度为(20±2)℃,相对湿度大于50%,校准现场应洁净,周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具
4.2.1标准砝码:300g。(没有对砝码的等级提出要求。因为GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定性检验方法》、JC/T954-2005《水泥安定性试验用雷氏夹》都没有提到这一点。)本方法也是参照《水泥安定性试验用雷氏夹》(JC/T954-2005)编制。这一点要注意,标准砝码要检定。
4.2.2游标卡尺:量程不小于200mm,分度值0.02mm。
5 校准方法
5.1 外观检查:按照本方法第2.1目测检查。
5.2雷氏夹尺寸校准:用游标卡尺测量雷氏夹两指针的长度一次,沿指针长度方向取三点分别测量两指针直径,取平均值指;环模的内径、高度、壁厚,绕周长每120°测量一次,共测量三次,取平均值;将游标卡尺固定在1mm处,(校准壁厚时注意,用游标卡尺量爪的刀口部分进行。消除误差。或用外尖头游标卡尺、管壁游标卡尺。)
看测量内径一端能否在雷氏夹环模开口缝通过,若不能通过为合格。
5.3弹性限变校准:在雷式夹测定仪上测出雷式夹自由状态下两指针针尖间的距离A(应满足(10±1)mm),然后将雷式夹一个指针的根部用金属丝悬挂在雷式夹膨胀测定仪上,在另一个指针的根部挂上质量为300g的砝码,在左侧标尺上读数C,去掉砝码后,再测一次两指针的针尖距离B,重复三次,取平均值,B 值与A值应相等。
6 校准周期
校准周期一般不超过12个月。
7 结果处理
填写表B03-06校准记录表,若C-A=(17.5±2.5)mm,且B=A为合格,否则为不合格,将不合格雷氏夹剔出。
设备名称设备编号
规格型号出厂编号
生产厂家校准日期
校准器具名称及编号
校准环境
外观检查
校准项目技术要求
实测值
1 2 3 平均
雷氏夹尺寸
高度(mm)30±1 内径(mm)30±1
针长
(mm)
左
150±1
右
针直径(mm) 2.0±0.2 壁厚(mm)0.50±0.05 开口宽度(mm)≤1
弹性限变
A值(mm)——
C值(mm)——
C-A值(mm)17.5±2.5
B值(mm) B = A
校准结果——
备注
校准校核日期
