教科版八年级物理下册 杠杆力臂作图问题 专题练习(含答案)
初中物理杠杆作图题专项训练(含解析)
杠杆作图题一、作图题1．如图所示，有一个杠杆可绕O点自由转动，在A点施加一个最小的动力使杠杆平衡。
请画出最小的动力F以及杠杆的阻力臂。
2．请按要求完成下列内容，如图乙所示，画出使杠杆平衡的最小力F 的示意图及其力臂L。
3．如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。
请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。
4．如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。
它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F1是作用在A点的动力。
⑴使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F1最小，在对应的括号内标明O，并作出对应的动力臂l1；⑴在图乙中画出绳子对石材的拉力F。
5．如图所示是某种吊灯，拉线AB上的拉力F1使横杆OA在水平方向保持平衡，O点为支点，请画出拉力F1的示意图和F2的力臂（用L2表示力臂）。
6．在如图中，为杠杆的支点，请在图中画出拉力的力臂。
7．在图中，画出动力F的力臂L。
8．如图所示的装置可改变照明灯的高度。
轻质杠杆ABO在力F1作用下可绕O点转动，在图中画出杠杆ABO所受阻力F2的示意图和动力臂F1。
9．如图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力臂l1和杠杆在A点受到的阻力F2。
10．在综合实践课上，某同学的简易置物架设计如图所示，质地均匀的置物架OA左端固定在墙壁上，右端用绳子固定。
绳子的上端可在间移动，置物架始终保持水平.请你画出：绳子在图示位置时，置物架受到的动力和动力臂.11．如图甲所示是同学们常用的燕尾夹，使用时可简化成以O点为支点的杠杆，如图乙所示，请在图乙中作出打开夹子所需的最小动力F及其力臂L。
12．如图甲所示是一种蔬菜挤水器，其手柄可以看做一个杠杆，图乙是其简化的示意图，请在图乙中画出阻力臂L2及在A点施加的最小动力F1的示意图。
初中物理杠杆画图题练习(含答案)
作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。
初中物理杠杆作图题练习(含答案)
八年级下册物理杠杆做图题之阳早格格创做1．绘出图中，加正在杠杆上的能源Ｆ的力臂．请标明图中杠杆的支面：2．绘出图中力Ｆ1战Ｆ2的力臂，并用G1战G2分别标明．3．绘出图中各力的力臂：4．如图中匀称直棒OA可绕O面转化，请分别绘出火仄推力Ｆ战沉力G的力臂．5．如图为用起子启汽火瓶盖的时间，杆的支面O位子，及脚效率正在起子上力的力臂．请正在图中表示．6．试正在图上绘出Ｆ1战Ｆ2的力臂7．正在左图中绘着力Ｆ对付支面O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试绘出它的能源臂战阻力臂．9．绘出并标明图中Ｆ、G对付支面O的力臂．10．绘出图中各力的力臂．11．绘出图中Ｆ1战Ｆ2的力臂G1战G2．12．绘出图中杠杆所受各力对付于面O的力臂（没有计杠杆所受的沉力）13．图中杠杆所受的沉力G战推力Ｆ的力臂．14．试正在图中绘出汽车刹车踩板上能源Ｆ1的力臂G1战阻力Ｆ2的力臂G2．15．请标明图中杠杆的支面：16．如图所示，试绘出杠杆OA所受力的力臂（OA杆的品量忽略没有计）17．图中，匀称直棒AB可绕A面转化，正在B端加一横直进取的40牛顿的力Ｆ，所有拆置处于停行状态，试做出该棒所受沉力的图示及沉力的力臂．18．用图所示的杠杆提起沉物．O是杠杆的支面，正在A面用力，正在图中绘着力Ｆ的力臂，并用字母G表示．19．绘出图中杠杆所受各力对付于支面O的力臂（没有计杠杆所受沉力）20．正在图所示的各杠杆中，O是支面，试分别绘出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支面，正在图上绘出Ｆ1、Ｆ2的力臂，而且用G1、G2表示它们．22．绘出下列各力的力臂（如图）23．绘出下列各力的力臂（如图）24．如图中的面O是杠杆的支面，绘着力Ｆ1战Ｆ2的力臂，并用字母G1战G2标明．25．绘出图中Ｆ1战Ｆ2的力臂．26．正在图中，绘着力Ｆ1战Ｆ2对付杠杆支面O的力臂，并分别用字母G1战G2表示．27．如图所示，一木杆可绕牢固轴O自由转化，木杆正在火仄推力Ｆ的效率下处于仄稳状态．试正在图上绘出推力Ｆ战木杆沉力G对付O面的力臂．28．绘出图1战图2中各力的力臂．29．如图所示的杠杆，左边挂有二个各沉10牛顿的相共钩码，正在一个大小为30牛顿，目标横直背下的力效率下，杠杆处于仄稳状态，试正在图中妥当的位子用力的图示法绘出那个力．30．人的前臂是劳累杠杆，当直肘将脚中沉物举起时，肘闭节O是支面，肌肉中断，能源Ｆ1效率正在A面上，阻力Ｆ2效率正在B面上，请正在图中绘出各力的力臂，正在您所绘的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．问案1．如图所示：2．标明力臂L1战L2各1分，绘错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。
初中物理杠杆作图题练习(含答案)
学习必备欢迎下载八年级下册物理杠杆作图题1画出图中，加在杠杆上的动力F的力臂.••请标明图中杠杆的支点：2•画出图中力F 1和F 2的力臂，并用G i和G2分别标明.4•如图中均匀直棒0A可绕0点转动，请分别画出水平拉力F和重力G的力臂.5.如图为用起子开汽水瓶盖的时候，杆的支点0位置，及手作用在起子上力的力臂. 请在图中表示.6.试在图上画出F〔和F 2的力臂7.在右图中画出力F对支点0的力臂，并用字母G表示.&下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂.9•画出并标明图中F、G对支点0的力臂.10.画出图中各力的力臂.11.画出图中F 1和F 2的力臂G i和G2.12.画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13.图中杠杆所受的重力G和拉力F的力臂.14 .试在图中画出汽车刹车踏板上动力F1的力臂G1和阻力F 2的力臂G2.A15.请标明图中杠杆的支点:16.如图所示，试画出杠杆0A所受力的力臂（0A杆的质量忽略不计）17.图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力F,整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂.A18•用图所示的杠杆提起重物. O是杠杆的支点，在A点用力，在图中画出力F的力臂, 并用字母G表示.19•画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20 .在图所示的各杠杆中，O是支点，试分别画出F 1, F 2的力臂G, G?.21 •下列所示的杠杆中， 0是支点，在图上画出 F 1、F 2的力臂，并且用 G|、G 2表示24•如图中的点 0是杠杆的支点，画出力 F 1和F 2的力臂，并用字母 G 和q 标明.25. 画出图中F 1和F 2的力臂.26. 在图中，画出力 F 1和F 2对杠杆支点0的力臂，并分别用字母 G|和Q 表示.它们.23. 画出下列各力的力臂（如图）22.画出下列各力的力臂（如图）27.如图所示，一木杆可绕固定轴0自由转动，木杆在水平拉力F的作用下处于平衡状态.试在图上画出拉力F和木杆重力G对0点的力臂.28.画出图1和图2中各力的力臂.29.如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿,方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力.30.人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节0是支点，肌肉收缩,动力F 1作用在A点上，阻力F2作用在B点上，请在图中画出各力的力臂，在你所画的图中：___ 表示F 1的力臂，______ 表示F2的力臂.答案1•如图所示:2•标明力臂L1和L2各1分，画错一个扣2 分.F a3.4.如图5.如图所示:6.如图所示:7.&如图所示:10.11.如图所示:12.如图所示:13.如图所示:14.如图所示:A15.如图所示:17.如图所示:18.如图所示:A 20.22.24.25.26.学习必备欢迎下载28.图I m 2F I29.no*30.。

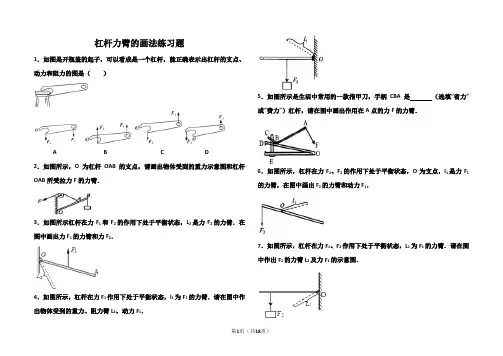

杠杆力臂的画法练习题(含详细答案)
杠杆力臂的画法练习题1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A B C D2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．5．如图所示是生活中常用的一款指甲刀，手柄CBA 是（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．8．在如图所示的杠杆中，画出对应的力F1和力臂L2．9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=N；画出铁球重力G的图示和力F的力臂L．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．28．请在如图中画出动力F1的力臂L1．29．在图中，O为支点，画出动力F的力臂l．30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．参考答案与试题解析1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A ．B ．C ．D ．【解答】解：A、如图，动力和阻力都使起子绕支点O顺时针转动．故A错误；B、要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的．故B错误；C、瓶盖给起子的阻力是向下的．动力是起子绕支点O逆时针转动，阻力绕支点O顺时针转动．故C正确；D、动力和阻力都使起子逆时针转动．故D错误．故选C．2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．【解答】J解：重力作用在物体的重心，方向竖直向下，用G表示；杠杆OAB所受拉力作用在A点，方向斜向上，从支点向拉力的作用线画垂线段，垂线段L就是拉力的力臂，如图所示：3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即L1；过L2的末端作用垂直于L2的阻力F2，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．【解答】解：过物体重心沿竖直向下的方向画一条带箭头的线段，并用符号G 表示；F2与杠杆垂直，故连接支点O与F2的作用点即为阻力臂L2；过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，见下图：5．如图所示是生活中常用的一款指甲刀，手柄CBA 是省力（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．【解答】解：由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，动力臂大于阻力臂，属于省力杠杆；反向延长动力F的作用线，然后从支点B 向动力F的反向延长线引垂线段，即为作用在A点的力F的力臂；如图所示：故答案为：省力；见上图．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．【解答】解：过支点O作垂直于F2作用线的垂线段，即l2；过l1的末端作用垂直于l1的动力，即F1．如图所示7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．【解答】解：（1）由图可知，O为支点，由O向力F2的作用线引垂线，支点到垂足的距离就是力臂L2；作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：8．在如图所示的杠杆中，画出对应的力F1和力臂L2．【解答】解：根据力与力臂的垂直关系作图；过力臂L1的右端，作垂直于力臂L1的动力F1，由于阻力F2斜向上方，因此力F1的方向应向上；延长力F2，过支点O做力F2的垂线段，即为阻力臂L2．如图所示：9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．【解答】解：（1）过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：（2）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力F2方向向下；从支点向动力作用线做垂线，垂线段的长度即为动力臂．如下图所示：（3）根据杠杆平衡的条件可知，力臂越长越省力，因为OB=40cm，BC=30cm，由勾股定理可得OC=50cm，而OA=60cm，故OA的力臂最长，所以过A点作OA的垂线．并标出力臂，如图所示：10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．【解答】解：（1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示（2）当力F作用在A点，并且与OA的连线垂直时，力臂最长，最省力．如图所示：（3）做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点，如图所示：11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）【解答】解：（1）找出重力的作用点，在棒的中点上，重力的方向竖直向下，作出重力G的示意图如下图；（2）找出支持力的作用点在棒和接触面的接触点，方向垂直地面向上，作出支持力F的示意图如下；从支点向支持力的作用线作垂线，即为支持力的力臂L，如下图：12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．【解答】解：图中支点为O点，阻力F2的方向竖直向下，动力臂是支点O到动力作用线F1的垂线段L1，如图所示：13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．【解答】解：延长动力作用线，过支点O作动力作用线的垂线段（即动力臂L1）；过支点O 作阻力作用线的垂线段（即阻力臂L2；如图所示：14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．【解答】解：过支点O做力F1的垂线段，用箭头标出这段距离，记为L1，就是动力臂；过支点O做力F2的垂线段，用箭头标出这段距离，记为L2，就是阻力臂，如下图：15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．【解答】解：（1）过杠杆的中心C向下做一条带箭头的线段，用符号G表示，即为杠杆的重力示意图；（2）支点为O，首先将力F的作用线向左延长，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂．如下图所示：．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．【解答】解：（1）阻力F2作用点在点B，方向竖直向下，如图所示：（2）支点为O，画出动力F1和阻力F2的作用线，力臂为支点到力作用线的距离．如图所示：17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．【解答】解：支架是水平的，所以主机对支架压力的方向与重力的方向相同：竖直向下，作用点在支架上，由此可以画出压力的示意图如下图所示：从支点O向压力的作用线引垂线，即为该力的力臂，答案如下图所示：18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=20N；画出铁球重力G的图示和力F的力臂L．【解答】解：读图可知，OB=2OA，由支点向F 的作用线作垂线，垂线段的长就是力臂，力臂L与OB、力的作用线形成一个直角三角形，因为力F的作用线与OB的夹角为30°，所以L=OB=OA，根据杠杆的平衡条件可知，F=G球=20N．铁球的重力作用在球的重心，方向竖直向下，大小为20N；力F的力臂是从支点O到F的作用线的距离，如图所示．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．【解答】解：重力的方向竖直向下，所以由重心0竖直向下画出重力的示意图．从支点A向重力作用线引垂线，垂线段的长度即为重力的力臂．故答案为：如图所示20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．【解答】解：由分析知：动力F1作用在B点，方向竖直向下；过支点O分别作动力F1、阻力F2的作用线的垂线段，即为相应的动力臂L1、阻力臂L2，答图如下：21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．【解答】解：过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；（2）过支点O作F1作用线的垂线段（即动力臂L1）．如图所示23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．【解答】解：P对杠杆的压力作用在杠杆上，垂直于杠杆并指向杠杆．从支点向F2的作用线做垂线，垂线段的长度即为F2的力臂．故答案为：24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．【解答】解：先画出绳子对A点的拉力F1，方向是沿绳子方向斜向上的，作用点在A点．然后过支点做力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L1．过重物的重心画出竖直向下的力，故答图如下：25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）【解答】解：使吊桥转动的动力就是人的拉力F1，力臂为l1，在这里，滑轮只起了一个改变力的方向的作用．杠杆的支点在吊桥的右端O．阻碍杠杆转动的阻力就是吊桥自身的重力．它的力与力臂如图所示26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．【解答】解：物体A所受重力的大小为200N，方向竖直向下，作用在物体的重心；先将F反向延长，再过O点向F的作用线做垂线，垂线段的长就是该力的力臂．如图所示．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．【解答】解：图中支点为O点，阻力F2的方向竖直向下与杠杆OB垂直，动力臂是支点到动力作用线的垂线段，阻力臂是支点到阻力作用线的垂线段，如图所示：28．请在如图中画出动力F1的力臂L1．【解答】解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．故答案为：29．在图中，O为支点，画出动力F的力臂l．【解答】解：延长动力F的作用线，然后由支点作动力作用线的垂线段，即动力臂．如图所示：30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．【解答】解：O为支点，用虚线反向延长动力作用线；作支点到动力作用线的垂线L，就是动力臂．如图所示：。
初二物理杠杆作图题及答案
杠杆作图题专练1.请在图1中画出拉力F1的力臂。
图1答案如图所示解析从支点向力的作用线作垂线,支点到垂足的距离就是力臂。
2.如图2所示,分析人拉着拉杆旅行箱静止在水平地面上的情景,O是轮子的转轴。
以O为支点,请你画出拉力F的力臂。
图2答案如图所示解析杠杆力臂的画法——一找点、二画线、三作垂线段。
(1)确定支点O;(2)画出力的作用线;(3)从支点O向力的作用线作垂线段,则此垂线段的长度就是力臂。
3.为使杠杆ON在图3中位置能保持静止,需在M点施加一个力F。
画出在M点对杠杆施加的最小拉力F,并标出其对应的力臂L。
图3答案如图所示解析力臂最大时所用拉力最小,当拉力垂直于杠杆时,其力臂最大。
4.如图4所示,有一个杠杆AOB,可绕O点自由转动,A端吊着一个物体。
请画出使杠杆在图示位置静止时最小力F的示意图及其力臂。
图4答案如图所示解析由F1L1=F2L2可知,在阻力和阻力臂一定的情况下,动力臂越大,动力越小,以O点和A 点的距离作为动力臂时动力臂最大。
5.如图5所示的是汽车液压刹车装置的一部分。
该装置中AOB实为一个杠杆,O是杠杆的支点,请画出刹车时它所受的动力F1、阻力F2和动力臂L1。
图5答案如图所示解析施加在杠杆上使杠杆转动的力为动力F1,阻碍杠杆转动的力为阻力F2,从支点向动力F1的作用线所作的垂线段的长度即为动力臂L1。
注意标上垂直符号。
6.如图6所示,杠杆在力F1、F2的作用下(F2未画出)处于平衡状态。
O为支点,L2是力F2的力臂,请在图中画出F1的力臂L1和力F2的示意图。
图6答案如图所示解析过力臂L2的左端,作垂直于L2的直线,与杠杆的交点为力F2的作用点,由于F1的方向使杠杆逆时针转动,故F2的方向应该使杠杆顺时针转动;过支点O作力F1作用线的垂线段,垂线段的长度即为力F1的力臂L1。
7.如图7所示,用最小的力F将圆柱体缓慢推上台阶,试画出这个力的方向及G的力臂。
图7答案如图所示解析由杠杆的平衡条件可知,在阻力与阻力臂不变时,动力臂越长所用的动力越小;如答案图,支点为O,过支点O作直径OA,过A做OA的垂线,可得动力的作用线,沿作用线斜向右上方用力,动力臂最长,最省力;过O点作重力作用线的垂线段,垂线段的长度即为G的力臂。
教科版八年级物理下册杠杆最小力的作图问题专题练习(含答案)
杠杆最小力的作图问题专题练习、单选题1．如图所示，要使杠杆平衡，所用最小的作用力是（2．汶川大地震中，巨大的石头挡住了救援车辆的通路，救援人员要用撬棍将石头撬开。
如果在撬棍端分别沿如图所示三个方向用力，其中最省力的是（）B．沿F2 方向D．三个方向所用力一样大3．悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在 A 点，F A ，若力施加在B点或 C 点，最小的力分别为F B、F C、且AB=BO=OC ．下列判断正确的是（忽略O 点的位置变化）A．F A > G B．F B = G C．F C <G D．F B > F CA．F1B．C．D．F4A．沿F1 方向C．沿F3 方向最小的力为（）4．如图为用一轻质杠杆提起同一重物，支点为O，动力为F，其中能使杠杆平衡且动力 F 最小的是5．如图所示，细绳一端系在轻质杠杆 O 点，另一端固定在天花板上， 为了使杠杆在如图所示的位置平衡，四个力中最小的是（ ）、作图题6．如图甲所示是教室里的学生座椅，图乙是它的侧面图，现要求在图乙中的 绕A 点开始逆时针转动，请画出此力的示意图及它的力臂。
7．如图所示，杠杆的 B 点挂一个重物，在 A 点施加一个最小的动力使杠杆平衡。
请画出最小的动力 和它的动力臂 L 1 以及杠杆受到的阻力 F 2。
A ．C ． OA OB ，在 C 点挂一重物 G ，A ． F 1B ． F 2C ．F 3D ． F 4C 点用最小的力 F使座椅 F 18．请在图中画出阻力F2的力臂L2及在 A 点施加的最小动力 F 1的示意图。
9．如图，杠杆的B端挂一重物G，现在杠杆 A 端施加最小动力F，使杠杆在图示位置平衡，请在图中画出重物G 受到的重力示意图和最小动力F。
10．如图所示的杠杆中，O 为支点，在一个最小的拉力 F 1的作用下，在图示位置保持静止，请在图中画出最小拉力 F 1的示意图和力F2 的力臂l2 __ 。
杠杆力臂作图专项习题汇总
杠杆力臂作图专项习题汇总一、在物理学中,我们把在的作用下的硬棒叫做杠杆,此硬棒可以是直的,也可以是;二、影响杠杆的转动效果的因素:三、杠杆的五要素：1、支点：,用字母标出2、动力：,用字母标出3、阻力：,用字母标出4、动力臂：,用字母标出5、阻力臂：,用字母标出四、如何在图中正确地表示杠杆的五要素1.找出杠杆绕着转动的点---支点；2.找出使杠杆转动的力F1,注意作用点要画在杠杆上；3.找出阻碍杠杆转动的力F2,注意作用点要画在杠杆上；4.怎样画力臂呢作图步骤如下：1先找出支点O；2画出动力和阻力,表明符号F1,F2,找到动力和阻力的作用线；3过支点O分别做动力和阻力的垂线标出垂直符号4用大括号括出指点到垂足的距离——力臂l1和l2力臂用虚线标出五、怎样画最小的力自己在下面写出六、知道力臂怎样画出力具体步骤：先过力臂作一根垂线力的作用线,然后作力;满足的条件：其中一个力使杠杆顺时针转动,另一个力使杠杆逆时针转动,这样才能使杠杆平衡;二、在下图中,画出动力F1的力臂和阻力F2的示意图,以及阻力臂;三、在右图中画出斜面上“不倒翁”受重力的示意图,并画出重力相对于Ｏ点的力臂l1．黑点表示“不倒翁”的重心四、已知力臂做力的示意图;1如下左图,杠杆OA在力F1、F2的作用下处于静止状态,L2是F2的力臂,画出F1的力臂和力F2;2如下中图所示,杠杆OA在F1、F2两个力作用下平衡,图中已画出了杠杆A端受的力F1,如果虚线OO是力F2的力臂,请在杠杆上标出F2的作用点B,并画出F2的示意图;3如下右图,杠杆在F1、F2的作用下处于静止状态,L1是的F1力臂,请画出F2的力臂和力F1;五、作最小省的力1．如图所示,O为杠杆AC的支点,在B处挂一小球,AO＝OB＝BC,为使杠杆在水平位置平衡,1画出施加在杠杆A点上最小动力FA的力臂LA,并标出FA的方向；2画出施加在杠杆B点上最小动力FB的力臂LB,并标出FB的方向；3画出施加在杠杆C点上最小动力FC的力臂LC,并标出FC的方向；4FA、FB、FC中哪个最小2．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向;3．如下右图所示,使用羊角锤拔钉子,动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.注意：请在图上保留为确保作图准确所画的辅助线4．在下图中,分别画出向上、向下用力撬动大石头最小力的作用点和方向;并比较二次最小力的大小,得到真正的最小力;2.如下图所示的杠杆,请画出杠杆的动力臂和阻力臂;3.已知力臂做力的示意图;1如下左图,杠杆OA在力F1、F2的作用下处于静止状态,L2是F2的力臂,画出F1的力臂和力F2;2如下中图所示,杠杆OA在F1、F2两个力作用下平衡,图中已画出了杠杆A端受的力F1,如果虚线OO是力F2的力臂,请在杠杆上标出F2的作用点B,并画出F2的示意图;3如下右图,杠杆在F1、F2的作用下处于静止状态,L1是的F1力臂,请画出F2的力臂和力F1;1.生活中有许多器械是利用杠杆原理工作的,如图所示的剪刀就是杠杆,请画出这把剪刀的动力F的力臂和这根刚赶上B点所受阻力的大致方向;2.饸饹面是霍州人喜爱的面食,下图是压饸饹面用的机械;请画出压制时所用的最小动力F及其力臂L;3、如图14所示,轻质杠杆可绕O转动,杠杆上吊一重物G,在力F作用下杠杆静止在水平位置,l为F的力臂,请在图中作出力F的示意图及重物G所受重力的示意图;4、1在图①中用力的示意图画出物体A受到的重力;2在图②中画出动力F的动力臂L;5.如上右图所示是用羊角锤拔钉子的示意图,画出将钉子拔出时所用最小力的方向及其力臂;6.在图中画出使杠杆平衡的最小作用力以及它的力臂．7、在如上右图中,画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．8、如图是静止在水平地面上的拉杆旅行箱的示意图,O是轮子的转轴,O’是箱体的重心;以O为支点,画出力F的力臂和箱体所受重力的示意图;9、如图所示,F1是作用在抽水机手柄A点处的动力,O为支点;请画出动力F1的力臂l1和阻力F2;10、如图14所示,为自行车脚踏板的示意图,作用在脚踏板上的力为F;请在图中画出该力的力臂;11、如图9所示,课桌的重心在O点,若在课桌的C点用力F把桌腿B抬离地面,在抬起时另一桌腿A没有滑动;1请在图中画出桌子所受重力的示意图以及力F相对于A点的力臂l1；2比较两力的大小：FG;选填“大于”、“小于”、“等于”;12、如图所示,杠杆在水平位置平衡,货物A重为200N,请在答题卡的图中画出货物A所受重力的示意图和拉力F的力臂L．13、如上中图所示,王师傅想用最省力的方法把—个铁桶推上台阶,请在图中画出这个力的示意图,并画出力臂;14、画出如图8-A－6中各杠杆的动力臂和阻力臂;15、画出图中所示拉力F的力臂;16、如图所示为钓鱼竿钓鱼时的示意图,O为支点,F1表示手对钓鱼竿的作用力,请在图中画出鱼线对钓鱼竿拉力F2的力臂L2;17、如图11所示,请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2杠杆作图专题训练二一、作力臂1．如下图所示,在图中分别画出力F1和F2和力臂L1和L2;2.如下左图所示,O是简易晾衣架的支点,请在图中作出绳子拉力F的力臂和衣服所受重力的示意图；在如下右图中画出小球受力示意图;4．1如左图所示,杠杆AOO是支点受到绳子的拉力F和重物的拉力G的作用等,试画出并标明力F、G对支点O的力臂．2如下左图OA是一根能绕O转动的杠杆,在图中作出力F的力臂;3如下两图中ABO可看成杠杆,O为支点,请在图中画出该杠杆的动力臂和所受阻力的示意图;5．1如左图是自行车的刹车手柄示意图,请画出动力和阻力的力臂;2抽水机如右下图所示,O为支点,请画出力F1和F2的力臂;3铁锹是一种杠杆,请在右图中画出F1和F2的力臂L1和L2;6．如左图某同学斜拉旅行箱站立时的简化模型;请在图中画出阻力的示意图及阻力的力臂; 7．如左图所示,请你画出这根钓鱼竿杠杆五要素;8．如右图所示,一根粗细均匀的筷子放在盛有半碗水的碗中,此时的筷子可以等效为一根绕O点转的杠杆,画出这时的杠杆五要素;9．下图为一指甲刀的示意图,它由三个杠杆组成,若用Fl 的力剪指甲时,试画出三个杠杆的五要素;10．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向;11．如下右图所示,使用羊角锤拔钉子,动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.注意：请在图上保留为确保作图准确所画的辅助线13．曲杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm要使曲杆在图示位置平衡,请作出最小的力F的示意图及其力臂l;14．在左下图中画出杠杆平衡时作用在B点最小的力和这个力的力臂O为支点;15．一均匀圆柱体放在水平地面上如下图所示,靠在台阶边,为了使它滚上这个台阶,在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面在图上标出这一点,并画出此力的方向和力臂;16.如下左图是列车上售食品的手推车,当前轮遇到障碍物时,售货员向下按扶把,使手推车前轮向上翘起,请画出售货员所用的最小动力及其力臂．17.在下列图中,要将书桌的C点轻轻抬起,请在图中画出最小的动力F;18.在下图画出最小的动力F;19.如图是表示人的脚跟提起后的姿势;O是脚尖与地面的接触点,画出动力F1的力臂力臂;20.如图是一种挖土机吊臂的示意图;动力为F1,阻力为F2,试作出动力臂l1和阻力臂l2;21．了防止翻倒,篮球架常常在底座后方加一个质量很大的铁块作为配重;如图所示,0为支点,试在A点画出铁块对底座的压力F,并画出F的力臂;22．在如上右图中,正方体在皮带轮上向右匀速运动,画出正方体受力的示意图;23.如下左图所示,用夹子夹住物体时,画出动力臂和阻力;24.如上中图是吊车吊起重物的情景,点O是起重臂OB的支点;请在图中作出F1、F2的力臂L1、L2 ;25．如上右图,在外力Ｆ１作用下,物体Ｐ和杠杆均静止,请画出物体Ｐ对杠杆的压力Ｆ２对支点Ｏ的力臂Ｌ２;26．一块质量分布均匀的长方形木板放在水平地面上,现在要将木板从N端抬起,请你在图16中标出支点O的位置,并画出所用最小动力F的示意图和动力臂L板的厚度不计;。
八年级下册物理杠杆作图专项练习
常考题训练-杠杆一、杠杆类1、如图，请画出力F对支点O的力臂L。
2、如图，请画出动力F的力臂和阻力F2的示意图；3、画出图中F1的力臂L1，并在A点画出阻力F2的示意图.4、如图所示，杠杆A处挂一重为40N的物体，杠杆在拉力F的作用下保持平衡，O是杠杆的支点，请你画出拉力F的力臂和物体所受重力的示意图。
5、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请画出F1的力臂l1，和鱼线对钓鱼竿拉力F2的示意图。
6、如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意图.请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力.8、如图所示，轻质杠杆OA 在路灯和轻绳AB 的共同作用下，在水平方向处于静止状态，请画出轻绳A B 对杠杆的动力F1 的力臂L1 和阻力F2 的示意图．9、铡刀铡草时的示意图如图所示，请作出作用在铡刀上的动力F1、阻力F2的力臂。
10、如图所示，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆O BA所受动力的力臂l1和阻力F2的示意图．11、如图所示，杠杆在水平位置平衡，货物A重200N，若拉力F1为动力，请在图中画出杠杆所受阻力F2的示意图及动力F1对支点O的力臂l1；12、如图所示中杠杆上B点挂着重物G，若在A点施加一个最小的力F使杠杆在图中的位置平衡，请画出此力的示意图。
13、在图中画出拉力F的力臂L（O为支点）.14、如图丙所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。
请在图中作出F2的力臂L2及力F1。
二、最小力15、图甲是打开的汽车后备箱盖，关箱盖时，它可看作一个杠杆，图10乙是其简化图请在图乙中画出阻力臂L2和在B点关上后备箱盖的最小动力F1的示意图。
16、如图所示中杠杆上B 点挂着重物G，若在A点施加一个最小的力F 使杠杆在图中的位置平衡，请画出此力的示意图。
17、图中，用鱼竿将鱼钓起，O为支点，请在图中画出作用在A点的最小动力F1以及鱼竿所受阻力F2的示意图．18、现在不少学校里放置了如图甲所示的带盖子的垃圾桶，他能有效阻隔垃圾散发的气味，图乙为打开桶盖时的简化图．若动力作用在A电上，请在图中画出：①桶盖重力G的力臂L；②作用在A点的最小动力F示意图．19、如图，用螺丝刀撬图钉，画出在A点所加最小力F1的示意图和阻力F2的力臂l2。
八年级物理下简单的机械(杠杆滑轮)作图专题练习
八年级物理下简单的机械（杠杆滑轮）作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，请画出作用在杠杆B端上最小的动力1F的示意图。
2．在图中，O为支点，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．3．综合作图。
用杠杆吊着金属球，球在水中静止，如图，(1)请画出金属球所受力的示意图；(2)画出绳子AB对杠杆施加的动力的力臂，并标出支点O。
4．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图．请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2．（_________）5．用滑轮组提升重物，画出最省力的绕绳方法．（_____________）6．请在图中画出阻力F2和动力臂l1。
7．曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：①拉力F的力臂和拉力F的示意图；②所挂物体受到重力的示意图．（_______）8．如图是一杠杆图，试画出使杠杆在图示位置平衡时的最小动力的示意图，并画出阻力的力臂。
9．下面图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．（____）10．如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L．（________）11．如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．（____）12．在如图杠杆上的B点挂一重物，在A点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力F1的示意图和力臂L1及物体重力的示意图．（________）13．根据题中所给出的滑轮，请在图中画出绕法．（要求所给的滑轮都利用）14．组装如图所示的滑轮组，画出滑轮组的绕线，使绳子自由端最省力。
初中物理杠杆画图题练习(含答案)(2)
作图题（一次）
4.如图中均匀直棒OA可绕0点转动，请分别画出水平拉力F和重力G的力臂.
Fi
7.在右图中画出力F对支点0的力臂，并用字母G表示.
10.画出图中各力的力臂.
作图题（二次）
13 •图中杠杆所受的重力G和拉力F的力臂.
12 •画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）
19•画出图中杠杆所受各力对于支点 0
的力臂（不计杠杆所受重力）
（0A 杆的质量忽略不计）
15.画出图中，加在杠杆上的动力 F 的力臂.
C
欢迎您的下载，
资料仅供参考!
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
八年级物理杠杆力臂的画法专题训练解析答案.docx
2016年八年级物理杠杆力臂的画法专题训练解答题（共29小题）2. （2015?长沙县校级模拟）如图画出下面杠杆的动力臂与阻力臂.3. （2015?沛县校级模拟）画岀图中Fl 和F2的力臂.4. （ 2015?泰安二模）作出图中拉力的力臂和重力的示意图.5. （ 2014?凉山州）如图所示的杠杆中，已知动力 R 和阻力臂L 2,请你作出动力臂Ll 和阻力F2・1. （2015?东平县模拟）在图中画出力6.（2014?佛山校级自主招生）杠杆在力R F?的作用下处于静止状态，L是F2的2力臂.在图中画出力F I的力臂L I以及阻力F2.7.（2014?相城区模拟）图中，使杠°A保持静止，圏出在A点所加最才杆力F I的示意图和阻力F2的力臂12.8・（2014?崇明县三模）杠杆AO在力R、F2的作用下处于静止状态，L是力F2的力2臂，在图中画出力Fl的力臂L I和力F2・9.（2014?怀柔区二模）在图中画出力F对支点O的力臂，并用字母L表示.10.（2014?淄川区一模）图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图，并把力臂标出来.11.（2014?普宁市校级模拟）为使如图所示的杠杆保持静止，在A点作用了一个动力F,力的方向不同，则大小也不同•请最小动力F画出的示意图和阻力的力臂.12・（2014?盘锦模拟）如图所示杠杆OBA处于平衡状态，请分别画出力FI 的力臂LI和力F2的力臂Li.13.（2014?丰台区二模）画出图中F对支点O的力臂L.14.（2014?泰州一模）如图所示的弯曲杠杆，OA=OC=CB,在A端吊一重物G,请问在哪一点加一最小的力F,使Ao （O为支点）保持水平平衡,试画岀此力的方向和力臂.15.（2014?锦州一模）请你在图中画出小锤所受动力F的力臂L.16. （2014?沙湾区模拟）如图所示，一杠杆 OA 可绕O 点转动，一物体G 挂在杠杆OA 上，现用力F 作用在A 点使杠杆在如图位置保持静止，请作 出物体G 所受重力的示意图和力 F 的力臂.17・（2014?金凤区校级一模）如图所示，画岀 的力臂.18. （2015?河南模拟）如图所示，重为 G 的物体放在水平面上，小军站在地面上用力使其翻转，请画出作用在A 点的推翻物体所用最小的力F 的方向.19・（2014?镇贽县校级二模）请按要求完成以下作图，图20. （2014?江阴市二模）画出物体 A 重力示意图及使轻质杠杆保持平衡的最小的力F 的示意图.AB 是用软绳中悬挂的杠杆，请在A 点画出能使杠杆在图示 位置平衡的最小拉力示意图.L-□ AFl 和 F?21・（2014秋？张家港市校级期中）如图，在杠杆AB上挂了一个重为G的物体.为使杠杆在图中的位置静止•请在杠杆上画出最小的动力F和它的方向及两力的力臂.22. （2014秋？常熟市校级月考）如图，在杠杆ABCD ±挂了一个重为G的物体.为使杠杆在图中的位置静止•请在杠杆上画出最小的动力F和它的方向.23・（2013?西华县校级模拟）如图所示，轻质杠杆的A点挂一重物G,绳受的拉力为, O为杠杆的支点•请在杠杆的端点B处画出使杠杆保持静止的最小的力E的示意F2图，并作出F?的力臂12.24・（2013?崇信县校级模拟）在B点画岀使杠杆AB在如图所示位置静止时所用最小力F的示意图.25. （2013?天河区一模）一块质量分布均匀的长方形木板放在水平地面上，它所受重力为200N,长度为2m,现在要将木板从N端抬起(1)画出重力的示意图;(2)画出所用最小动力F的示意图和动力臂L；(3) ____________________________ 此时最小动力F为N.(板的厚度忽略不计)26・(2013秋？句容市校级期末)请按照题目要求作图：如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F及其力臂L；27. ( 2013?宛城区模拟)如图所示，杠杆AB在纸面内图示位置静止,请你画出作用在A端点的最小力F的方向及其力臂L.28・（2013春？章丘市校级期末）将如图所示的球体推上台阶，请画出最小推力的示意图.29. （2013春？新华区校级月考）如图所示，画出使杠杆静止时所用最小力F的方向及力臂1.AB在图示位置2016年八年级物理杠杆力臂的画法专题训练参考答案与试题解析一.解答题（共29小题）1.（2015?东平县模拟）在图中画岀力R、F?的力臂J、考占•力臂的画法.√八、、•专题：简单机械.分析：根据力臂的正确画法作图，即过支点作力的作用线的垂线段.解答：解：过支点O作动力作用线和阻力作用线的垂线段，即动力臂Ll和阻力臂L2.如图所示：点评：知道力与力臂的关系，会根据力臂的正确画法画岀力或力臂.2.（2015?长沙县校级模拟）如图画岀下面杠杆的动力臂与阻力臂.考点：力臂的画法.专题：作图题.分析：已知支点、动力和阻力的方向，根据力臂的画法，过支点作动力作用线和阻力作用线的垂线段，即动力臂和阻力臂.解答：解：反向延长R的作用线，分别过支点O作力的作用线的垂线段即可，即为两个力的力臂L, 如下图所示：点评：找准支点是画力臂的关键.如果从支点向力的作用线引垂线时，与F的作用线时,I就要反向延长R的作用线.3.（2015?沛县校级模拟）画出图中Fl和F?的力臂.考点：力臂的画法.专题：简单机械.分析：画力臂的方法：找到支点，用虚线延长动力和阻力的作用线，由支点作动力作用线的垂线是动力臂L I ,由支点作阻力作用线的垂线是阻力臂解答：解：（1）反向延长动力作用线R,由支点作动力作用线的垂线，L I是动力臂.（2）反向延长阻力作用线F?,由支点作阻力作用线的垂线，L2是阻力臂.如下图.点评：本题考查力臂画法的掌握情况， 熟记力臂的定义是准确作图的前提, 本题是一道基础作图题.4. （ 2015?泰安二模）作出图中拉力的力臂和重力的示意图.考点：力臂的画法；重力示意图.分析：重力的作用点在木棒的重心，方向竖直向下;力臂的作法：过支点做重力作用线的垂线段.专题：重力、弹力、摩擦力; 简单机械.G表不;解答：解：过木棒的重心沿竖直向下画一条带箭头的线段，并用过支点B作拉力作用线的垂线段，即为拉力的力臂如下图所示:点评：本题考查重力示意图和拉力力臂的画法，属于基础题.,请你5.（2014?凉山州）如图所示的杠杆中，已知动力R和阻力臂L2作出动力臂Ll和阻力F2・考点：力臂的画法；力的示意图.专题：作图题；简单机械.分析：根据力与力臂的关系进行画图，即过支点作力的作用线的垂线段; 过力臂的末端作垂直于力臂的作用力.解答：解：过支点O作垂直于R作用线的垂线段，即LH过J的末端作用垂直于杠杆的阻力F?.如图所示：点评：明确力臂的概念，从支点向力的作用线画垂线，即可找岀力臂的位置，阻力是阻碍杠杆转动的力，明确了这些基本概念便不难解决.6.（2014?佛山校级自主招生）杠杆在力R F?的作用下处于静止状态，L是F22的力臂.在图中画出力R的力臂Ll以及阻力F2・考点：力臂的画法.专题：作图题；压轴题.分析：根据力与力臂的关系进行分析，即过支点作力的作用线的垂线段即力臂，过力臂的末端作垂直于力臂的作用力.解答：解：过支点O作垂直于动力作用线的垂线段即L,过力臂匕的末端点评：知道力臂与作用力的关系，会根据力臂的画法画出正确的作用力或力臂.7・（2014?相城区模拟）图中，使杠杆OA保持静止，画出在A点所加最小力R的示意图和阻力F?的力臂12・考点：力臂的画法；力的示意图；杠杆中最小力的问题.专题：作图题；压轴题.分析：力臂是支点到力的作用线的距离.由杠杆的平衡条件可知，当杠杆平衡时，力臂最长，力最小.解答：解：由图知O是支点，R作用在A点，最长力臂是OA,所以Fl的方向要与OA垂直，这样才能保证其力臂是OA.如图所示.向力F2的作用线作垂线，作出力臂12・如图所示：作垂直于力臂的力即阻力F2・图示如下:点评：力臂为支点到力的作用线的距离，为一垂线段，不是直线.注意最小力的判断：当杠杆平衡时，力臂最长的力就是最小力.8.（2014?崇明县三模）杠杆AO在力只、F的作用下处于静止状态，D 是力F22的力臂，在图中画出力F I的力臂L I和力F2・考点：力臂的画法.专题：图像综合题.分析：力臂是支点到力的作用线的距离，过L2的下端作出D的垂线交杠杆于一点，为F?的作用点，再画出F2.解答：解：（1）做力R的延长线，过支点O做力R作用线的垂线段,，则线段，为力Fl的力臂;（2）过力臂J的右端，作垂直于J的直线，与杠杆OA的交点为力如图所示:点评：本题考查了力的示意图和力臂的画法.画力臂时关键要画出支点到力的作用线的垂线段.9.（2014?怀柔区二模）在图中画岀力F对支点O的力臂，并用字母LF2的作用点，方向斜左下方,• 1考点：力臂的画法.专题：作图题.分析：根据力臂是支点到力的作用线的距离作图.解答：解:点评：本题考查了力臂的作法.关键是要作出支点到力所在的直线的垂线段.10.（2014?淄川区一模）图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图，并把力臂标出来.考点：力臂的画法.专题：作图题；压轴题.分析：据杠杆平衡的条件，F1L1=F2D,在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长.而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题.解答：解：杠杆可绕绳悬点转动，由杠杆平衡条件得：F?OA=G?OB, G?OB 一定时，要使A点的拉力最小，需要OA最大，当拉力与杠杆垂直时，力臂OA最大，OA即为力臂.点评：画出杠杆中最小作用力的关键是找出最长的力臂，一般情况下支点到动力作用点的距离作为动力臂最长.11.（2014?普宁市校级模拟）为使如图所示的杠杆保持静止，在A点作用了一个动力F,力的方向不同，则大小也不同•请画出最小动力F的示意图和阻力的力膚.考点：力臂的画法；杠杆中最小力的问题.专题：作图题.分析：(1)根据杠杆平衡的条件，F I XL=F2 XL2,在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长.而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题.(2)力臂指的是支点到力的作用线的距离，阻力臂就是从支点向阻力的作用线作垂线.解答：解：(1)由图可见，连接OB就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力 F.,如下图：(2)重物的重力为阻力，则O到重力作用点的垂线段就是阻力臂, 用L?表TjK，如卜图：点评：要做岀杠杆中的最小动力，可以按照以下几个步骤进行:①确定杠杆中的支点和动力作用点的位置；②连接支点与动力作用点，得到最长的线段；③经过动力作用点做出与该线段垂直的直线；④根据杠杆平衡原理，确定岀使杠杆平衡的动力方向.12.（2014?盘锦模拟）如图所示杠杆OBA处于平衡状态，请分别画岀力F的力臂L l和力F2的力臂L2・I考点：力臂的画法.专题：简单机械.分析：力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点.②确定力的作用点和力的方向，画出力的作用线.③从支点向力的作用线作垂线，支点到垂足的距离就是力臂.解答：解：分别反向延长力的作用线F l和F2,从O做F l的垂线段就是F I 的力臂，从O做F2的垂线段就是F?的力臂.故答案为:点评：作力臂时要找好支点与力的作用线，因为力臂是从支点到力的作用线的距离.13.（2014?丰台区二模）画出图中F对支点O的力臂L.考点：力臂的画法.专题：图像综合题.分析：要解决此题，需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离.由支点向力的作用线做垂线，垂线段的长度即为力臂.解答：解：首先延长F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂L.如图所示:点评：此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线.从而正确地画岀力臂.14.（2014?泰州一模）如图所示的弯曲杠杆，OA=OC=CB,在A端吊一重物G,请问在哪一点加一最小的力F,使Ao （O为支点）保持水平平衡，试画出此力的方向和力臂.考点：力臂的画法.专题：作图题.分析：根据杠杆平衡的条件，F I XL=F2 XL2,在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长.而在通常情况下，连接杠杆的支点和动力作用点这两点所得到的线段最长，据此可解决此题.解答：解：连接OB就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画岀最小的动力，如图所示：点评：要做出杠杆中的最小动力，可以按照以下几个步骤进行1、确定杠杆中的支点和动力作用点的位置2、连接支点与动力作用点，得到最长的线段3、经过动力作用点做出与该线段垂直的直线4、根据杠杆平衡原理，确定出使杠杆平衡的动力方向.15.（2014?锦州一模）请你在图中画出小锤所受动力F的力臂L.考点：力臂的画法.专题：简单机械.分析：己知支点、动力的方向，根据力臂的画法，过支点作动力作用线的垂线段，即动力臂. 解答：解：过支点O作动力作用线的垂线段即可，如图所示:点评：本题考查了力臂的画法.画力臂时关键是要画出支点到力的作用线的垂线段.16.（2014?沙湾区模拟）如图所示，一杠杆OA可绕O点转动，一物体G 挂在杠杆OA上，现用力F作用在A点使杠杆在如图位置保持静止，请作出物体G所受重力的示意图和力F的力臂.专题：作图题；简单机械.分析：画重力的示意图要先分析力的三要素，再从作用点（重心）开始，用带箭头的线段来表示出这个力；画力F的力臂要从支点向力的作用线画垂线，必要时应延长力的作用线.解答：解：物体M的重力作用在重心，方向竖直向下，反向沿长F的作用线，从支点向其画垂线，垂线段所表示的就是它的力臂.如图所示:A W ----- F[J.*,i*,i∙,点评：本题考查了作力的示意图、作力臂等问题，知道力臂的概念、掌握力的示意图的作法、熟练应用杠杆平衡条件即可正确解题.17.（2014?金凤区校级一模）如图所示，画出Fl和F?的力臂.专题：简单机械.分析：力臂是支点到力的作用线的距离，因此要先确定支点，然后判断力的方向，再过支点做出力的作用线的垂线，支点到力的作用线的距离，即为所求作的力臂.解答：解：己知支点为O,过点O作力Fl的垂线段L∣,作力F2的垂线段匕，那么Li、L2即为所求作的力臂.如图所示：点评：本题考查了力臂的作法.关键是要作出支点到力的作用线的垂线段.18.（2015?河南模拟）如图所示，重为G的物体放在水平面上，小军站在地面上用力使其翻转，请画出作用在A点的推翻物体所用最小的力F的方向.考点：杠杆中最小力的问题.专题：简单机械.分析：在阻力与阻力臂一定的情况下，动力臂越大，动力越小，根据图示确定最大动力臂，然后作出最小推力.解答：解：由杠杆平衡条件可知，在阻力与阻力臂一定的情况下，动力臂越大，动力越小，由图示可知，使物体向左翻转时，物体左下端点与地面的接触点是支点，物体对角线是最大动力臂，当力作用在右上端点时，推力最小，如图所示：«I点评：本题考查了作最小推力的示意图，掌握力的示意图的作法、应用杠杆平衡条件即可正确解题.19.（2014?镇贽县校级二模）请按要求完成以下作图，图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力示意图.考点：杠杆中最小力的问题；力的示意图.专题：作图题；压轴题.分析：据杠杆平衡的条件，F l L l =F2 L2 ,在杠杆中的阻力、阻力臂一定的情况下，要使所用的臂最长.而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长解答：解：杠杆可绕绳悬点转动，由杠杆平衡条件得：F?OA=G?OB, G?OB-定时，要使A 最大，当拉力与杠杆垂直时，力臂OA最大，拉力示意图如图所示.点评：画出杠杆中最小作用力的关键是找出最长的力臂，一般情况下支点到动力作用点的20.（2014?江阴市二模）画出物体A重力示意图及使轻质杠杆保持平衡的最小的力F的示意图.考点：杠杆中最小力的问题.专题：简单机械.分析：力臂越长越省力，故连接OB,过B点做垂直于OB斜向上的力，即为最小的力.解答：解：根据此杠杆的形状，从O点到此杠杆的最左端B的距离最大，这是最长的力臂•所以力作用在杠杆的最左端，根据力臂的概念确定力的方向，如下图所示：点评：此题主要考查了杠杆最小力的画法. 解决此类题目的关键是找出最长的力臂，然后根据力臂的概念确定力的方向.21.（2014秋？张家港市校级期中）如图，在杠杆AB上挂了一个重为G的物体.为使杠杆在图中的位置静止•请在杠杆上画出最小的动力F和它的方向及两力的力臂.∕z∕∕∕∕∕z∕∕r考点：杠杆中最小力的问题；力臂的画法.专题：简单机械.分析：使用杠杆时，当阻力和阻力臂一定时，动力臂越长，越省力；因此只需找出使动力臂最长的动力作用点，然后作动力臂的垂线即可.阻力为绳子对杠杆的拉力，大小等于物体的重力，过支点作阻力的垂线段即为阻力臂.解答：解：(1)阻力与阻力臂的乘积一定的情况下，最省力，即动力臂最长，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F的方向，如下图所示：(2)阻力为绳子对杠杆的拉力，大小等于物体的重力，方向竖直向F,过支点作阻力的垂线段，即阻力臂匕，如下图所示：点评：此题既考查了力臂的画法，也考查了最小力的确定.根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力.22・（2014秋？常熟市校级月考）如图，在杠杆ABCD ±挂了一个重为GF和它的物体.为使杠杆在图中的位置静止•请在杠杆上画出最小的动力的方向.考点：杠杆中最小力的冋题.专题：作图题.分析：在阻力与阻力臂的乘积一定的情况下，要使动力最小，则动力臂必须最长，先确定最长动力臂的动力的作用点，然后过动力作用点做垂直于杠杆的作用力即可.解答：解：A为支点，所以力作用在杠杆的最右端，当动力臂是AD时，力臂最长，此时的力最小.过D做AD的垂线，沿此方向向上施加力即可，如下图所示：点评：此题既考查了力臂和力的画法、使用杠杆最小力的确定.根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂.23. （2013?西华县校级模拟）如图所示，轻质杠杆的A点挂一重物G,绳受的拉力为F2, O为杠杆的支点•请在杠杆的端点B处画出使杠杆保持静止的最小的力F I的示意图，并作出F?的力臂12・考点：杠杆中最小力的问题；力臂的画法.专题：作图题；简单机械.分析：在阻力与阻力臂一定时，由杠杆平衡条件可知，动力臂越大，动力越小，根据图示确定最大动力臂，然后作出最小的动力；从支点作力的作用线的垂线段，即可作出力的力臂.解答：解：由图可知，力Fl作用在B点时，力臂L】最大，此时力Fl最小,力Fl不意图如图所示；过支点作力F2作用线的垂线段，即可做出力臂如图所示;故答案为：如图所不・点评：本题考查了作最小力示意图及作力臂问题，熟练应用杠杆平衡条件、由图示确定最大力臂是正确解题的关键.24・（2013?崇信县校级模拟）在B点画出使杠杆AB在如图所示位置静止时所用最小力F的示意图.考点：杠杆中最小力的问题.专题：作图题•分析：使用杠杆时，若阻力和阻力臂一定时，动力臂越长，越省力；因此解答此题时，只需找出使动力臂最大的动力作用点，然后作动力臂的垂线即可.解答：解：用力方向与OB垂直，这样动力臂最长（等于OB）,最省力，如图所示.□点评：在处理杠杆最小力的问题时，可按以下步骤进行：①确定支点和动力作用点；②过动力作用点做出与动力臂垂直的直线；此题中，易出现的错误是以A为动力作用点，但实际上这样得到的动力臂不是最长的，因此解题时一定不要被惯性思维所误导.25.（2013?天河区一模）一块质量分布均匀的长方形木板放在水平地面上，它所受重力为200N,长度为2m,现在要将木板从N端抬起（1）画出重力的示意图;（2）画出所用最小动力F的示意图和动力臂L；（3）此时最小动力F为100 N.（板的厚度忽略不计）考点：杠杆中最小力的问题；重力示意图；杠杆的平衡条件；力臂的画法.专题：图像综合题.分析：（1）重力的作用点在木板的重心（质量分布均匀的长方形木板的重心在其稽核中心上），方向竖直向下，利用力的示意图的画法作图；（2）抬起长方形木板的N端时，要克服的是木板的重力，要使动力最小，就要使动力臂最大.支点为M,动力作用点为N,并且垂直木板用力即可；（3）知道阻力（木板重力）、阻力臂、动力臂，利用杠杆平衡条件求最小动力F.解答：解:(1)从木板的重心0,竖直向下画一有向线段表示重力，G=200N,如图所示:(2)由于动力作用线过N点，要使动力臂最长，只能在动力与木板垂直时，动力臂最大，如图所示：(3)如下图，阻力臂L f =MO=Im,动力臂I^2m, G=200N,由杠杆平衡条件得:FXL=GXL',即：F×2m=200N×lm,故答案为：（1）如图；（2）如图；（3）100.点评：本题考查了力的示意图的画法、力臂的画法、杠杆平衡条件的应用, 难点在第二问，要知道：在阻力和阻力臂一定时，动力臂越长、越省力.26.（2013秋？句容市校级期末）请按照题目要求作图：如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F及其力臂L；考点：杠杆中最小力的问题；力臂的画法.专题：简单机械.分析：由杠杆平衡的条件知，当阻力与阻力的力臂的积为定值时，动力臂最大时，动力是最小的，此时的动力臂是支点到动力的作用点的距离.解答：解：（1）动力F最小时，其力臂最长，即为从支点到动力作用点的距离为力臂L；（2）力和力臂是垂直关系，故在A点做力臂L的垂线，方向向上, 即为最小动力F.如图所示:点评：本题考查了最小动力和力臂的作法.作力臂关键是要画出支点到力的作用线的垂线段.要知道力和力臂成反比的关系.27.（2013?宛城区模拟）如图所示，杠杆AB在纸面内图示位置静止,请你画出作用在A端点的最小力F的方向及其力臂L.考点：杠杆中最小力的问题；力臂的画法.专题：作图题；简单机械.。
2020—2021学年八年级下册物理期末复习杠杆作图20题【含答案】
2020—2021学年八年级下册物理期末复习杠杆作图20题一、作图题（本大题共20小题）1.下图中杠杆处于平衡状态，请在图中画出动力F的力臂L。
2.如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力。
请在图中画出动力臂L1和阻力F2的示意图（钓鱼竿自重忽略不计）。
3.如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。
4.如图所示，O点为杠杆的支点，在杠杠上A点处挂一重力为G的重物，在杠杆上B点处施加拉力F，使杠杆处于平衡状态。
请在图中作出拉力F的力臂l。
5.在图中画出力F的力臂，并标上字母L。
6.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。
7.如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图。
请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。
8.如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力的力臂和物体A所受的重力G的示意图。
9.图中作出动力臂和阻力。
10.如图是工人用撬棍撬石头的示意图。
请画出动力F1的力臂；并画出石头对撬棍压力的示意图。
11.如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：（1）画出石头所受重力的示意图（2）画出撬棍撬起石头时最小动力F1的示意图和动力臂L1。
12.请在图中B点画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。
13.如图所示,某同学用一根硬棒撬动一块大石块,棒的上端A是动力作用点。
请在杠杆上画出提动石块的最小动力F, 并在图上标出支点的位置O。
14.如图,要用一个最小的力把圆木推上台阶,用力的示意图在图中画出这个力,并标出它的力臂。
15.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图，并画出对应的力臂。
16.“节约用水，人人有责”。
杠杆力臂作图题(题目精选)
杠 杆 作 图 作 业１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。
请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。
在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O 点。
请画出图中铅球对手的作用力F 的力臂l 。
当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。
３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。
在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。
在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。
（第1题图）（第3题图） O（第2题图）（第4题图） F 1 F 2 O （第5题图）（第6题图）６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。
在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。
请画出动力臂（l 1）和阻力臂（l 2）。
如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。
并把这个力的作用线在图上画出。
８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。
八年级物理下册杠杆作图专题训练
八年级物理下册杠杆作图专题训练Prepared on 22 November 2020八年级物理下册杠杆作图专题训练 １、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。
请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。
在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个 （）杠杆，它的支点在O 点。
请画出图中铅球对手的作用力F 的力臂l 。
当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。
３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。
在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。
在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。
６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。
在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。
请画出动力臂（l 1）和阻力臂（l 2）。
如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆OG F （第1题图） O F 2 l 1 （第3题图） OF（第2题图） F （第4题图）F 1F 2 O （第5题图） AB O G （第6题图）仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。
并把这个力的作用线在图上画出。
８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。
八年级物理杠杆力臂的画法专题训练解析答案
2016年八年级物理杠杆力臂的画法专题训练一．解答题共29小题1．2015东平县模拟在图中画出力F1、F2的力臂L1、L2．2．2015长沙县校级模拟如图画出下面杠杆的动力臂与阻力臂．3．2015沛县校级模拟画出图中F1和F2的力臂．4．2015泰安二模作出图中拉力的力臂和重力的示意图．5．2014凉山州如图所示的杠杆中,已知动力F1和阻力臂L2,请你作出动力臂L1和阻力F2．6．2014佛山校级自主招生杠杆在力F1F2的作用下处于静止状态,L2是F2的力臂．在图中画出力F1的力臂L1以及阻力F2．7．2014相城区模拟图中,使杠杆OA保持静止,画出在A点所加最小力F1的示意图和阻力F2的力臂l2．8．2014崇明县三模杠杆AO在力F1、F2的作用下处于静止状态,L2是力F 2的力臂,在图中画出力F1的力臂L1和力F2．9．2014怀柔区二模在图中画出力F对支点O的力臂,并用字母L表示．10．2014淄川区一模图中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图,并把力臂标出来．11．2014普宁市校级模拟为使如图所示的杠杆保持静止,在A点作用了一个动力F,力的方向不同,则大小也不同．请画出最小动力F的示意图和阻力的力臂．12．2014盘锦模拟如图所示杠杆OBA处于平衡状态,请分别画出力F1的力臂L1和力F2的力臂L2．13．2014丰台区二模画出图中F对支点O的力臂L．14．2014泰州一模如图所示的弯曲杠杆,OA=OC=CB,在A端吊一重物G,请问在哪一点加一最小的力F,使AOO为支点保持水平平衡,试画出此力的方向和力臂．15．2014锦州一模请你在图中画出小锤所受动力F的力臂L．16．2014沙湾区模拟如图所示,一杠杆OA可绕O点转动,一物体G挂在杠杆OA上,现用力F作用在A点使杠杆在如图位置保持静止,请作出物体G 所受重力的示意图和力F的力臂．17．2014金凤区校级一模如图所示,画出F1和F2的力臂．18．2015河南模拟如图所示,重为G的物体放在水平面上,小军站在地面上用力使其翻转,请画出作用在A点的推翻物体所用最小的力F的方向．19．2014镇赉县校级二模请按要求完成以下作图,图中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最小拉力示意图．20．2014江阴市二模画出物体A重力示意图及使轻质杠杆保持平衡的最小的力F的示意图．21．2014秋张家港市校级期中如图,在杠杆AB上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向及两力的力臂．22．2014秋常熟市校级月考如图,在杠杆ABCD上挂了一个重为G的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向．23．2013西华县校级模拟如图所示,轻质杠杆的A点挂一重物G,绳受的拉力为F2,O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl 的示意图,并作出F2的力臂l2．24．2013崇信县校级模拟在B点画出使杠杆AB在如图所示位置静止时所用最小力F的示意图．25．2013天河区一模一块质量分布均匀的长方形木板放在水平地面上,它所受重力为200N,长度为2m,现在要将木板从N端抬起1画出重力的示意图；2画出所用最小动力F的示意图和动力臂L；3此时最小动力F为N．板的厚度忽略不计26．2013秋句容市校级期末请按照题目要求作图：如图所示,为了让杠杆静止在图中位置,请画出在A点所施加的最小动力F及其力臂L；27．2013宛城区模拟如图所示,杠杆AB在纸面内图示位置静止,请你画出作用在A端点的最小力F的方向及其力臂L．28．2013春章丘市校级期末将如图所示的球体推上台阶,请画出最小推力的示意图．29．2013春新华区校级月考如图所示,画出使杠杆AB在图示位置静止时所用最小力F的方向及力臂l．2016年八年级物理杠杆力臂的画法专题训练参考答案与试题解析一．解答题共29小题1．2015东平县模拟在图中画出力F1、F2的力臂L1、L2．考点：力臂的画法．专题：简单机械．分析：根据力臂的正确画法作图,即过支点作力的作用线的垂线段．解答：解：过支点O作动力作用线和阻力作用线的垂线段,即动力臂L1和阻力臂L2．如图所示：点评：知道力与力臂的关系,会根据力臂的正确画法画出力或力臂．2．2015长沙县校级模拟如图画出下面杠杆的动力臂与阻力臂．考点：力臂的画法．专题：作图题．分析：已知支点、动力和阻力的方向,根据力臂的画法,过支点作动力作用线和阻力作用线的垂线段,即动力臂和阻力臂．解答：解：反向延长F1的作用线,分别过支点O作力的作用线的垂线段即可,即为两个力的力臂L1、L2．如下图所示：点评：找准支点是画力臂的关键．如果从支点向力的作用线引垂线时,与力的作用线不能相交,就要延长力的作用线．如画F1的作用线时,就要反向延长F1的作用线．3．2015沛县校级模拟画出图中F1和F2的力臂．考点：力臂的画法．专题：简单机械．分析：画力臂的方法：找到支点,用虚线延长动力和阻力的作用线,由支点作动力作用线的垂线是动力臂L1,由支点作阻力作用线的垂线是阻力臂L2．解答：解：1反向延长动力作用线F1,由支点作动力作用线的垂线,L1是动力臂．2反向延长阻力作用线F2,由支点作阻力作用线的垂线,L2是阻力臂．如下图．点评：本题考查力臂画法的掌握情况,熟记力臂的定义是准确作图的前提,本题是一道基础作图题．4．2015泰安二模作出图中拉力的力臂和重力的示意图．考点：力臂的画法；重力示意图．专题：重力、弹力、摩擦力；简单机械．分析：重力的作用点在木棒的重心,方向竖直向下；力臂的作法：过支点做重力作用线的垂线段．解答：解：过木棒的重心沿竖直向下画一条带箭头的线段,并用G表示；过支点B作拉力作用线的垂线段,即为拉力的力臂l1,如下图所示：点评：本题考查重力示意图和拉力力臂的画法,属于基础题．5．2014凉山州如图所示的杠杆中,已知动力F1和阻力臂L2,请你作出动力臂L1和阻力F2．考点：力臂的画法；力的示意图．专题：作图题；简单机械．分析：根据力与力臂的关系进行画图,即过支点作力的作用线的垂线段；过力臂的末端作垂直于力臂的作用力．解答：解：过支点O作垂直于F1作用线的垂线段,即L1；过L2的末端作用垂直于杠杆的阻力F2．如图所示：点评：明确力臂的概念,从支点向力的作用线画垂线,即可找出力臂的位置,阻力是阻碍杠杆转动的力,明确了这些基本概念便不难解决．6．2014佛山校级自主招生杠杆在力F1F2的作用下处于静止状态,L2是F2的力臂．在图中画出力F1的力臂L1以及阻力F2．考点：力臂的画法．专题：作图题；压轴题．分析：根据力与力臂的关系进行分析,即过支点作力的作用线的垂线段即力臂,过力臂的末端作垂直于力臂的作用力．解答：解：过支点O作垂直于动力作用线的垂线段即L1,过力臂L2的末端作垂直于力臂的力即阻力F2．图示如下：点评：知道力臂与作用力的关系,会根据力臂的画法画出正确的作用力或力臂．7．2014相城区模拟图中,使杠杆OA保持静止,画出在A点所加最小力F 1的示意图和阻力F2的力臂l2．考点：力臂的画法；力的示意图；杠杆中最小力的问题．专题：作图题；压轴题．分析：力臂是支点到力的作用线的距离．由杠杆的平衡条件可知,当杠杆平衡时,力臂最长,力最小．解答：解：由图知O是支点,F1作用在A点,最长力臂是OA,所以F1的方向要与OA垂直,这样才能保证其力臂是OA．如图所示．向力F2的作用线作垂线,作出力臂l2．如图所示：点评：力臂为支点到力的作用线的距离,为一垂线段,不是直线．注意最小力的判断：当杠杆平衡时,力臂最长的力就是最小力．8．2014崇明县三模杠杆AO在力F1、F2的作用下处于静止状态,L2是力F 2的力臂,在图中画出力F1的力臂L1和力F2．考点：力臂的画法．专题：图像综合题．分析：力臂是支点到力的作用线的距离,过L2的下端作出L2的垂线交杠杆于一点,为F2的作用点,再画出F2．解答：解：1做力F1的延长线,过支点O做力F1作用线的垂线段l1,则线段l1为力F1的力臂；2过力臂L2的右端,作垂直于L2的直线,与杠杆OA的交点为力F2的作用点,方向斜左下方,如图所示：点评：本题考查了力的示意图和力臂的画法．画力臂时关键要画出支点到力的作用线的垂线段．9．2014怀柔区二模在图中画出力F对支点O的力臂,并用字母L表示．考点：力臂的画法．专题：作图题．分析：根据力臂是支点到力的作用线的距离作图．解答：解：点评：本题考查了力臂的作法．关键是要作出支点到力所在的直线的垂线段．10．2014淄川区一模图中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图,并把力臂标出来．考点：力臂的画法．专题：作图题；压轴题．分析：据杠杆平衡的条件,F1L1=F2L2,在杠杆中的阻力、阻力臂一定的情况下,要使所用的动力最小,必须使动力臂最长．而在通常情况下,连接杠杆中支点和动力作用点这两点所得到的线段最长,据此可解决此题．解答：解：杠杆可绕绳悬点转动,由杠杆平衡条件得：F0A=GOB,GOB一定时,要使A点的拉力最小,需要OA最大,当拉力与杠杆垂直时,力臂OA最大,OA即为力臂．如图所示．点评：画出杠杆中最小作用力的关键是找出最长的力臂,一般情况下支点到动力作用点的距离作为动力臂最长．11．2014普宁市校级模拟为使如图所示的杠杆保持静止,在A点作用了一个动力F,力的方向不同,则大小也不同．请画出最小动力F的示意图和阻力的力臂．考点：力臂的画法；杠杆中最小力的问题．专题：作图题．分析：1根据杠杆平衡的条件,F1×L1=F2×L2,在杠杆中的阻力、阻力臂一定的情况下,要使所用的动力最小,必须使动力臂最长．而在通常情况下,连接杠杆中支点和动力作用点这两点所得到的线段最长,据此可解决此题．2力臂指的是支点到力的作用线的距离,阻力臂就是从支点向阻力的作用线作垂线．解答：解：1由图可见,连接OB就是最长的动力臂,根据杠杆平衡的条件,要使杠杆平衡动力方向向上,据此可画出最小的动力F1,如下图：2重物的重力为阻力,则O到重力作用点的垂线段就是阻力臂,用L2表示,如下图：点评：要做出杠杆中的最小动力,可以按照以下几个步骤进行：①确定杠杆中的支点和动力作用点的位置；②连接支点与动力作用点,得到最长的线段；③经过动力作用点做出与该线段垂直的直线；④根据杠杆平衡原理,确定出使杠杆平衡的动力方向．12．2014盘锦模拟如图所示杠杆OBA处于平衡状态,请分别画出力F1的力臂L1和力F2的力臂L2．考点：力臂的画法．专题：简单机械．分析：力臂的画法：①首先根据杠杆的示意图,确定杠杆的支点．②确定力的作用点和力的方向,画出力的作用线．③从支点向力的作用线作垂线,支点到垂足的距离就是力臂．解答：解：分别反向延长力的作用线F1和F2,从O做F1的垂线段就是F1的力臂,从O做F2的垂线段就是F2的力臂．故答案为：点评：作力臂时要找好支点与力的作用线,因为力臂是从支点到力的作用线的距离．13．2014丰台区二模画出图中F对支点O的力臂L．考点：力臂的画法．专题：图像综合题．分析：要解决此题,需要掌握力臂的概念,知道力臂是从支点到力的作用线的距离．由支点向力的作用线做垂线,垂线段的长度即为力臂．解答：解：首先延长F的作用线,由支点O向F的作用线做垂线,垂线段的长度为F的力臂L．如图所示：点评：此题主要考查了有关力臂的画法,首先要掌握力臂的概念,找出支点和力的作用线．从而正确地画出力臂．14．2014泰州一模如图所示的弯曲杠杆,OA=OC=CB,在A端吊一重物G,请问在哪一点加一最小的力F,使AOO为支点保持水平平衡,试画出此力的方向和力臂．考点：力臂的画法．专题：作图题．分析：根据杠杆平衡的条件,F1×L1=F2×L2,在杠杆中的阻力、阻力臂一定的情况下,要使所用的动力最小,必须使动力臂最长．而在通常情况下,连接杠杆的支点和动力作用点这两点所得到的线段最长,据此可解决此题．解答：解：连接OB就是最长的动力臂,根据杠杆平衡的条件,要使杠杆平衡动力方向向上,据此可画出最小的动力,如图所示：点评：要做出杠杆中的最小动力,可以按照以下几个步骤进行1、确定杠杆中的支点和动力作用点的位置2、连接支点与动力作用点,得到最长的线段3、经过动力作用点做出与该线段垂直的直线4、根据杠杆平衡原理,确定出使杠杆平衡的动力方向．15．2014锦州一模请你在图中画出小锤所受动力F的力臂L．考点：力臂的画法．专题：简单机械．分析：已知支点、动力的方向,根据力臂的画法,过支点作动力作用线的垂线段,即动力臂．解答：解：过支点O作动力作用线的垂线段即可,如图所示：点评：本题考查了力臂的画法．画力臂时关键是要画出支点到力的作用线的垂线段．16．2014沙湾区模拟如图所示,一杠杆OA可绕O点转动,一物体G挂在杠杆OA上,现用力F作用在A点使杠杆在如图位置保持静止,请作出物体G 所受重力的示意图和力F的力臂．考点：力臂的画法．专题：作图题；简单机械．分析：画重力的示意图要先分析力的三要素,再从作用点重心开始,用带箭头的线段来表示出这个力；画力F的力臂要从支点向力的作用线画垂线,必要时应延长力的作用线．解答：解：物体M的重力作用在重心,方向竖直向下,反向沿长F的作用线,从支点向其画垂线,垂线段所表示的就是它的力臂．如图所示：点评：本题考查了作力的示意图、作力臂等问题,知道力臂的概念、掌握力的示意图的作法、熟练应用杠杆平衡条件即可正确解题．17．2014金凤区校级一模如图所示,画出F1和F2的力臂．考点：力臂的画法．专题：简单机械．分析： 力臂是支点到力的作用线的距离,因此要先确定支点,然后判断力的方向,再过支点做出力的作用线的垂线,支点到力的作用线的距离,即为所求作的力臂．解答： 解：已知支点为O,过点O 作力F 1的垂线段L 1,作力F 2的垂线段L 2,那么L 1、L 2即为所求作的力臂．如图所示：点评： 本题考查了力臂的作法．关键是要作出支点到力的作用线的垂线段． 18．2015河南模拟如图所示,重为G 的物体放在水平面上,小军站在地面上用力使其翻转,请画出作用在A 点的推翻物体所用最小的力F 的方向．考点： 杠杆中最小力的问题．专题： 简单机械．分析：在阻力与阻力臂一定的情况下,动力臂越大,动力越小,根据图示确定最大动力臂,然后作出最小推力．解答：解：由杠杆平衡条件可知,在阻力与阻力臂一定的情况下,动力臂越大,动力越小,由图示可知,使物体向左翻转时,物体左下端点与地面的接触点是支点,物体对角线是最大动力臂,当力作用在右上端点时,推力最小,如图所示：点评：本题考查了作最小推力的示意图,掌握力的示意图的作法、应用杠杆平衡条件即可正确解题．19．2014镇赉县校级二模请按要求完成以下作图,图中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最小拉力示意图．考点：杠杆中最小力的问题；力的示意图．专题：作图题；压轴题．分析：据杠杆平衡的条件,F1L1=F2L2,在杠杆中的阻力、阻力臂一定的情况下,要使所用的动长．而在通常情况下,连接杠杆中支点和动力作用点这两点所得到的线段最长,据此解答：解：杠杆可绕绳悬点转动,由杠杆平衡条件得：F0A=GOB,GOB一定时,要使A点的拉力力与杠杆垂直时,力臂OA最大,拉力示意图如图所示．点评：画出杠杆中最小作用力的关键是找出最长的力臂,一般情况下支点到动力作用点的距20．2014江阴市二模画出物体A重力示意图及使轻质杠杆保持平衡的最小的力F的示意图．考点：杠杆中最小力的问题．专题：简单机械．分析：力臂越长越省力,故连接OB,过B点做垂直于OB斜向上的力,即为最小的力．解答：解：根据此杠杆的形状,从O点到此杠杆的最左端B的距离最大,这是最长的力臂．所以力作用在杠杆的最左端,根据力臂的概念确定力的方向,如下图所示：点评：此题主要考查了杠杆最小力的画法．解决此类题目的关键是找出最长的力臂,然后根据力臂的概念确定力的方向．21．2014秋张家港市校级期中如图,在杠杆AB上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向及两力的力臂．考点：杠杆中最小力的问题；力臂的画法．专题：简单机械．分析：使用杠杆时,当阻力和阻力臂一定时,动力臂越长,越省力；因此只需找出使动力臂最长的动力作用点,然后作动力臂的垂线即可．阻力为绳子对杠杆的拉力,大小等于物体的重力,过支点作阻力的垂线段即为阻力臂．解答：解：1阻力与阻力臂的乘积一定的情况下,最省力,即动力臂最长,由图知OB比OA长,所以OB做动力臂最长,过B点与OB垂直向上作垂线就得到动力F的方向,如下图所示：2阻力为绳子对杠杆的拉力,大小等于物体的重力,方向竖直向下,,如下图所示：过支点作阻力的垂线段,即阻力臂L2点评：此题既考查了力臂的画法,也考查了最小力的确定．根据杠杆的平衡条件,要使杠杆上的力最小,必须使该力的力臂最大,而力臂最大时力的作用点一般离杠杆的支点最远,所以在杠杆上找到离杠杆支点最远的点即力的作用点,这两点的连线就是最长的力臂,过力的作用点作垂线就是最小的力．22．2014秋常熟市校级月考如图,在杠杆ABCD上挂了一个重为G的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向．考点：杠杆中最小力的问题．专题：作图题．分析：在阻力与阻力臂的乘积一定的情况下,要使动力最小,则动力臂必须最长,先确定最长动力臂的动力的作用点,然后过动力作用点做垂直于杠杆的作用力即可．解答：解：A为支点,所以力作用在杠杆的最右端,当动力臂是AD时,力臂最长,此时的力最小．过D做AD的垂线,沿此方向向上施加力即可,如下图所示：点评：此题既考查了力臂和力的画法、使用杠杆最小力的确定．根据杠杆的平衡条件,要使杠杆上的力最小,必须使该力的力臂最大,而力臂最大时力的作用点一般离杠杆的支点最远,所以在杠杆上找到离杠杆支点最远的点即力的作用点,这两点的连线就是最长的力臂．23．2013西华县校级模拟如图所示,轻质杠杆的A点挂一重物G,绳受的拉力为F2,O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl 的示意图,并作出F2的力臂l2．考点：杠杆中最小力的问题；力臂的画法．专题：作图题；简单机械．分析：在阻力与阻力臂一定时,由杠杆平衡条件可知,动力臂越大,动力越小,根据图示确定最大动力臂,然后作出最小的动力；从支点作力的作用线的垂线段,即可作出力的力臂．解答：解：由图可知,力F1作用在B点时,力臂L1最大,此时力F1最小,力F1示意图如图所示；过支点作力F2作用线的垂线段,即可做出力臂L2,如图所示；故答案为：如图所示．点评：本题考查了作最小力示意图及作力臂问题,熟练应用杠杆平衡条件、由图示确定最大力臂是正确解题的关键．24．2013崇信县校级模拟在B点画出使杠杆AB在如图所示位置静止时所用最小力F的示意图．考点：杠杆中最小力的问题．专题：作图题．分析：使用杠杆时,若阻力和阻力臂一定时,动力臂越长,越省力；因此解答此题时,只需找出使动力臂最大的动力作用点,然后作动力臂的垂线即可．解答：解：用力方向与0B垂直,这样动力臂最长等于OB,最省力,如图所示．点评：在处理杠杆最小力的问题时,可按以下步骤进行：①确定支点和动力作用点；②过动力作用点做出与动力臂垂直的直线；此题中,易出现的错误是以A为动力作用点,但实际上这样得到的动力臂不是最长的,因此解题时一定不要被惯性思维所误导．25．2013天河区一模一块质量分布均匀的长方形木板放在水平地面上,它所受重力为200N,长度为2m,现在要将木板从N端抬起1画出重力的示意图；2画出所用最小动力F的示意图和动力臂L；3此时最小动力F为100 N．板的厚度忽略不计考点：杠杆中最小力的问题；重力示意图；杠杆的平衡条件；力臂的画法．专题：图像综合题．分析：1重力的作用点在木板的重心质量分布均匀的长方形木板的重心在其稽核中心上,方向竖直向下,利用力的示意图的画法作图；2抬起长方形木板的N端时,要克服的是木板的重力,要使动力最小,就要使动力臂最大．支点为M,动力作用点为N,并且垂直木板用力即可；3知道阻力木板重力、阻力臂、动力臂,利用杠杆平衡条件求最小动力F．解答：解：1从木板的重心O,竖直向下画一有向线段表示重力,G=200N,如图所示：2由于动力作用线过N点,要使动力臂最长,只能在动力与木板垂直时,动力臂最大,如图所示：3如下图,阻力臂L′=MO=1m,动力臂L=2m,G=200N,由杠杆平衡条件得：F×L=G×L′,即：F×2m=200N×1m,∴F=100N．故答案为：1如图；2如图；3100．点评：本题考查了力的示意图的画法、力臂的画法、杠杆平衡条件的应用,难点在第二问,要知道：在阻力和阻力臂一定时,动力臂越长、越省力．26．2013秋句容市校级期末请按照题目要求作图：如图所示,为了让杠杆静止在图中位置,请画出在A点所施加的最小动力F及其力臂L；考点：杠杆中最小力的问题；力臂的画法．专题：简单机械．分析：由杠杆平衡的条件知,当阻力与阻力的力臂的积为定值时,动力臂最大时,动力是最小的,此时的动力臂是支点到动力的作用点的距离．解答：解：1动力F最小时,其力臂最长,即为从支点到动力作用点的距离为力臂L；2力和力臂是垂直关系,故在A点做力臂L的垂线,方向向上,即为最小动力F．如图所示：点评：本题考查了最小动力和力臂的作法．作力臂关键是要画出支点到力的作用线的垂线段．要知道力和力臂成反比的关系．27．2013宛城区模拟如图所示,杠杆AB在纸面内图示位置静止,请你画出作用在A端点的最小力F的方向及其力臂L．考点：杠杆中最小力的问题；力臂的画法．专题：作图题；简单机械．分析：使用杠杆时,若阻力和阻力臂一定时,动力臂越长,越省力；因此解答此题,只需找出使动力臂最大的动力作用点,然后作动力臂的垂线即可．解答：解：。
(完整版)初中物理杠杆画图题练习(含答案)
作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。
(完整版)初中物理杠杆典型作图题(含答案)(1)[1],推荐文档
![(完整版)初中物理杠杆典型作图题(含答案)(1)[1],推荐文档](https://img.taocdn.com/s3/m/96732dc26c175f0e7dd137d4.png)
1. 请标明图中杠杆的支点： 杠杆典型作图题2. 用图所示的杠杆提起重物．O 是杠杆的支点，在 A 点用力，在图中画出力Ｆ的力臂，并用字母 G 表示．3. 画出图中各力的力臂：4. 如图中均匀直棒 OA 可绕 O 点转动，请分别画出水平拉力Ｆ和重力 G的力臂．5. 如图为用起子开汽水瓶盖的时候，杆的支点 O 位置，及手作用在起子上力的力臂．请在图中表示．6. 试在图上画出Ｆ1 和Ｆ2 的力臂7. 在右图中画出力Ｆ对支点 O 的力臂，并用字母 G 表示．8. 下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9. 画出并标明图中Ｆ、G 对支点 O 的力臂．10. 画出图中各力的力臂．11. 画出图中Ｆ1 和Ｆ2 的力臂 G 1 和 G 2．12. 画出图中杠杆所受各力对于点 O 的力臂（不计杠杆所受的重力）13. 图中杠杆所受的重力 G 和拉力Ｆ的力臂．14. 试在图中画出汽车刹车踏板上动力Ｆ1 的力臂 G 1 和阻力Ｆ2 的力臂 G 2．15. 用道钉撬来撬铁路枕木上的道钉，O 是支点，在图中作出它的动力臂和阻力臂．16. 先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：17. 如图所示装置中，O 是支点，AO ＝BC ＝40 厘米，OC ＝30 厘米，在 A 端悬挂 50 牛顿的重物时，在 B 端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．318.在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有6 个相同的钩码，杠杆上每格等距。
当在A 点挂上4 个钩码时，应怎样挂钩码才可使杠杆在水平位置平衡？请画出两种设计方案．19．（2011•营口）如图，杠杆AOBC 自重不计，O 为支点，AO=60cm，OB=40cm，BC=30cm，在杆上某处挂一物体，要使杠杆在图示位置平衡．请在图中画出最小的动力F1、动力臂L1和物体受到的重力示意图．20．（2010•河南）如图所示，在课桌的C 点用最小的力把桌腿B 抬离地面，在抬起时桌腿A 没有滑动．请在C 点画出这个力的示意图，并标出它的力臂l．21．如图为某一轻质杠杆，其中O 点为支点，在B 点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A 点画出所需的最小力F 的示意图及其力臂．22．（2005•十堰）如图，在杠杆AB 上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向．23．如图示，是一侧带有书柜（其中以放满了书）的办公桌．现在用力把办公桌一端稍抬离地面，此时可以把办公桌等效成一个杠杆．请在图中用“O”标出这个“杠杆”的支点，并画出这个最小的力 F 的方向和这个力的力臂L．24．如图所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）25.画出图中使杠杆平衡的最小的力的示意图．26.请在图中画出用羊角锤起钉时所用的最小力F．（要求保留作图痕迹）27.画出图中杠杆在图示位置平衡时，作用在B 点的最小的力的示意图．（保留作图痕迹）28.有一个均匀的圆柱形木柱，直立在水平地面上如图所示．现欲使木柱的C 点稍离地面，应在哪一个点施加力，才能使施加的力最小，请在图上画出这个最小力的作用点及方向．29．（1）如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G 的示意图．（2）如图所示的茶壶在倒茶时相当于一个杠杆，现以O 为支点，在A 点处提壶耳向杯中倒水，请画出作用在A 点的最小的动力F 及其对应的力臂l．30.现将一石磙推上台阶，请你在图上画出最小力的示意图．答案1.如图所示：2.如图所示：3．4.如图5.如图所示：6.如图所示：7．8.如图所示：9.如图所示：10. 10．11.如图所示：12.如图所示：13.如图所示：14.如图所示：32．如图AOA O34．35．36．“”“”At the end, Xiao Bian gives you a passage. Minand once said, "people who learn to learn are very happy people.". In every wonderful life, learning is an eternal theme. As a professional clerical and teaching position, I understand the importance of continuous learning, "life is diligent, nothing can be gained", only continuous learning can achieve better self. Only by constantly learning and mastering the latest relevant knowledge, can employees from all walks of life keep up with the pace of enterprise development and innovate to meet the needs of the market. This document is also edited by my studio professionals, there may be errors in the document, if there are errors, please correct, thank you!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杠杆力臂作图问题专题练习
一、单选题
1．如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（）
A．B．C．D．
2．C点为硬棒AD的重心，硬棒可绕A点转动。
在棒的B点施加力F1，F1的方向沿OO'线，棒在图所示位置处于静止状态。
则
A．F1>G B．F1=1
2G
s
s
C．重力的力臂等于S1D．F1方向沿OO′线向下
3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（）
A．l1B．l2C．l3D．l4
4．人体的某些部分也可以看作杠杆，例如托起物体的前臂图．下列图中正确表示手的前臂所受动力和阻力的是图
A．B．C．D．
5．关于杠杆，下列说法中正确的是（）
A．杠杆一定是直的B．动力臂与阻力臂之和一定大于杠杆的长度
C．动力和阻力一定在支点的两侧D．动力和阻力使杠杆转动的方向一定相反
6．如图所示，0为杠杆的支点，作用在A点的4个力中，力臂最长的是（）
A．1F B．2F C．3F D．4F
7．如图所示的食品夹在使用时，食品夹上端杠杆及力臂的示意图正确的是（）
A．B．
C．D．
二、作图题
8．在图中，杠杆OA在力F1、F2的作用下处于静止状态，在图中画出力F2的力臂l2和力臂l1对应的力F1。
9．如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在图示的位置平衡，请画出在杠杆上施加的最小动力F的示意图。
10．在图中，分别画出杠杆的动力臂l1和阻力臂l2。
11．做出图示滑轮的动力臂l1和阻力臂l2
12．在图中画出力F对支点O的力臂l。
13．作出图中压力F的力臂l。
14．作出图中拉力F的力臂l。
15．如图所示，杠杆在水平位置平衡。
（1）画出此时F2的力臂_____________；
（2）比较二力的大小：F1_____F2，判断的依据是：___________。
16．在下图中，根据力臂和力，画出对应的力和力臂。
17．轻质杠杆在F1和F2的作用下处于平衡状态，请在图中分别画出杠杆的动力臂l1和阻力臂l2。
18．（1）如图所示，小球漂浮在水面上静止，请画出它所受力的示意图。
（2）如图所示，杠杆OA处于平衡状态，在图中画出力F2的力臂L2，并画出在A点施加的最小的力F1。
19．在图中画出：杠杆所受拉力的力臂1L和所受阻力2F的示意图。
20．如图是一个枉杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
请在图中画出物体G所受力的示意图及动力臂l1。
参考答案
1．A
2．A 3．B 4．B 5．D 6．C 7．D
8．9．10．11．
12．
13．
14．
15． < F 1的力臂大于F 2的力臂，根据杠杆的平衡条件可知，12F F
16．
17．18．19．
20．。
