悬架的种类和优缺点(内容清晰)
简述悬架的分类以及结构特点
简述悬架的分类以及结构特点悬架是指连接车身和车轮的装置，它能够独立地支撑和减震车轮，使车身保持相对平稳的运动状态，提供舒适的乘坐体验和稳定的行驶性能。
根据不同的结构形式和工作原理，悬架可以分为多种分类，每种分类都有其独特的结构特点。
一、按照悬架形式的分类：1. 独立悬架：独立悬架是指每个车轮都有独立的悬架系统，不同车轮之间的运动不会相互影响。
独立悬架可以进一步分为麦弗逊悬架、多连杆悬架、双叉臂悬架等。
麦弗逊悬架结构简单，成本低，广泛应用于小型车辆；多连杆悬架由多个连杆构成，能够提供较好的悬架性能和驾驶稳定性；双叉臂悬架则提供了更高的悬架刚度和悬挂宽度，适用于高性能车型。
2. 非独立悬架：非独立悬架是指多个车轮共用一个悬架系统，一个车轮的运动会影响其他车轮的运动。
非独立悬架可以分为梯形连杆悬架、扭杆悬架、半悬挂等。
梯形连杆悬架由多个连杆构成，能够提供较好的悬架性能和驾驶稳定性；扭杆悬架通过扭杆连接车轮和车身，简化了悬架结构，适用于经济型车型；半悬挂则是一种介于独立悬架和非独立悬架之间的悬架形式。
二、按照悬架工作原理的分类：1. 弹簧悬架：弹簧悬架是利用弹簧的弹性变形来减震和支撑车身的一种悬架形式。
常见的弹簧悬架有螺旋弹簧悬架、气囊悬架等。
螺旋弹簧悬架结构简单，成本低，广泛应用于大多数车型；气囊悬架则通过气囊的充气和放气来调节悬架刚度和高度，提供更好的乘坐舒适性。
2. 液压悬架：液压悬架是利用液体的压缩和流动来减震和支撑车身的一种悬架形式。
常见的液压悬架有液压阻尼悬架、液压弹簧悬架等。
液压阻尼悬架通过液压阻尼器来减震，提供较好的悬架性能和驾驶稳定性；液压弹簧悬架则通过液压弹簧来支撑车身，提供更好的乘坐舒适性。
三、按照悬架结构特点的分类：1. 主动悬架：主动悬架是指能够主动感知和调节悬架工作状态的一种悬架形式。
主动悬架通过传感器感知车身姿态和路况信息，通过控制系统调节悬架刚度和阻尼，以提供更好的悬架性能和乘坐舒适性。
汽车悬架的种类
优缺点： 1 独立悬架主要就是单独悬挂在车身下面。 优点是质量轻，舒适性好，缺点是维修困难， 成本高。
2非独立悬架就是由一跟支架相连，车轮 和车桥挂在车身下面。优点是结构简单，硬度 强，维修方便，但是缺点也很明显，舒适性很 差
悬架的作用：
①缓和由于路面不平而引起的冲击振动，保证 行驶的平顺性。
②迅速衰减车身、车桥(或车轮)的振动。 ③传递车桥(或车轮)与车架(或承载式车身)之间 的相互作用力及力矩。 ④保证行驶时的稳定性。
悬架的组成：
典型的 悬架结 构由弹性元件、导向机 构以及 减震器等组成， 个别结构则还有缓冲 块、 横向稳定杆等。 弹性元件又有 钢板弹 簧、空气弹簧、螺旋弹 簧以及扭杆弹簧等形式， 而现代轿车悬架多采用 螺旋弹簧和扭杆弹簧， 高档豪华大客车则使用 空气弹簧。
汽车悬架的种类、作用和主要总成
编辑：邵晨阳
汽车悬架的种类
1、独立悬挂：横臂式、纵臂式、多连杆式、烛
式、麦弗逊式悬架
特点：两侧车轮由一根整体式车桥相连，车轮连同车
桥一起通过弹性悬架与车架（或车做成断开的，每一侧的车轮可以单独的
通过弹性悬架与车架（或车身）连接，两侧车轮可以 单独跳动，互不影响
后悬架类型哪种好
后悬架类型哪种好后悬架是汽车悬挂系统的重要组成部分之一，负责支撑和缓冲车辆的后部。
在市场上，有多种不同类型的后悬架可供选择。
所以很多人在选择汽车时，会考虑后悬架的类型。
那么，到底哪种后悬架类型更好呢？本文将分析和比较几种常见的后悬架类型，以帮助读者更好地了解它们的优缺点。
第一种后悬架类型是独立悬挂系统。
独立悬挂系统是目前最常见的后悬架类型，它的特点是每个车轮都有单独的悬挂装置，能够独立地对地面的不平进行缓冲和吸收。
这种悬挂系统在提供舒适的乘坐体验方面表现出色，而且能够提供更好的操控性能。
然而，独立悬挂系统的成本相对较高，而且在重载和越野条件下的可靠性可能不如其他悬挂系统。
第二种后悬架类型是扭转梁悬挂系统。
扭转梁悬挂系统由一个横向连接轴和两个车轮组成。
它的优点是结构简单，制造成本低，同时在悬挂刚度和舒适性之间找到了平衡点。
扭转梁悬挂系统通常用于小型车和经济型车辆上。
然而，相较于独立悬挂系统，它在操控性能和减震效果上存在一定的局限。
第三种后悬架类型是多连杆悬挂系统。
多连杆悬挂系统采用多个控制杆和弹簧来增加悬挂系统的稳定性和操控性能。
它能够提供更好的车身控制和悬挂调校，使车辆在快速转弯和高速行驶时更加稳定。
多连杆悬挂系统通常用于高性能车型和豪华车型上。
然而，由于结构复杂，制造成本较高，因此在一般小型车中较少应用。
第四种后悬架类型是托架式悬挂系统。
托架式悬挂系统通过托杆和拉杆来连接车身和轮子，以提供稳定的悬挂性能。
这种悬挂系统常用于SUV和越野车型，并在恶劣路况下具有较好的通过能力。
然而，托架式悬挂系统相对较重，可能会对燃油经济性产生一定的影响。
最后一种后悬架类型是无独立悬挂系统。
无独立悬挂系统使用一个横梁连接车轮，使其一起运动。
这种悬挂系统通常用于商用车和货车上，因为它的结构坚固，能够适应重载和恶劣路况。
然而，无独立悬挂系统的缺点是舒适性相对较差，无法提供良好的操控性能。
总的来说，后悬架类型的选择取决于个人对车辆性能和用途的需求。
简单介绍一下常见的汽车底盘悬架类型
汽车底盘悬架是指连接车身和车轮之间的一系列装置，主要作用是传递作用在车轮和车身之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，以保证汽车能平顺地行驶。
下面是几种常见的汽车底盘悬架类型：
- 麦弗逊式独立悬架：麦弗逊式独立悬架是当今世界用的最广泛的轿车前悬挂之一，其主要结构由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。
它的优点是结构简单、占用空间小、响应较快、制造成本低，但缺点是稳定性不佳，抗侧倾和制动点头能力较弱。
- 双叉臂式独立悬架：双叉臂式独立悬架拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。
其优点是侧向支撑好、抓地力强、路感清晰，但缺点是制造成本高、悬架定位参数设定复杂。
- 多连杆式独立悬架：多连杆式独立悬架是由连杆，减震器和弹性元件组成的，它的优点是舒适性好、操控性好、结构简单，但缺点是占用空间大、成本高、高速稳定性较差。
- 扭力梁式非独立悬架：扭力梁式非独立悬架是由两个纵摆臂和一个横梁组成的，其优点是结构简单、占用空间小、成本低，但缺点是舒适性较差、操控性较差、抗侧倾能力较弱。
不同类型的汽车底盘悬架具有不同的特点，在选择汽车底盘悬架时，要根据车辆的用途、行驶环境等因素进行综合考虑。

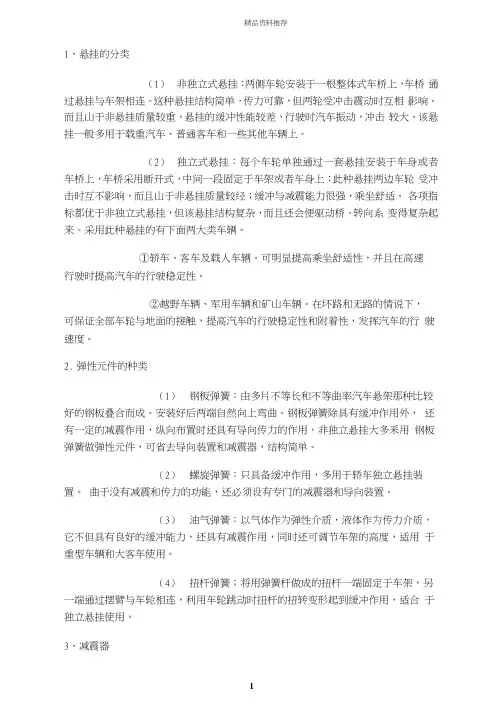

汽车悬挂分类及特点
1、悬挂的分类（1）非独立式悬挂：两侧车轮安装于一根整体式车桥上，车桥通过悬挂与车架相连。
这种悬挂结构简单，传力可靠，但两轮受冲击震动时互相影响。
而且山于非悬挂质量较重，悬挂的缓冲性能较差，行驶时汽车振动，冲击较大。
该悬挂一般多用于载重汽车、普通客车和一些其他车辆上。
（2）独立式悬挂：每个车轮单独通过一套悬挂安装于车身或者车桥上，车桥采用断开式，中间一段固定于车架或者车身上；此种悬挂两边车轮受冲击时互不影响，而且山于非悬挂质量较经；缓冲与减震能力很强，乘坐舒适。
各项指标都优于非独立式悬挂，但该悬挂结构复杂，而且还会便驱动桥、转向系变得复杂起来。
采用此种悬挂的有下面两大类车辆。
①轿车、客车及载人车辆。
可明显提高乘坐舒适性，并且在高速行驶时提高汽车的行驶稳定性。
②越野车辆、军用车辆和矿山车辆。
在坏路和无路的情说下，可保证全部车轮与地面的接触，提高汽车的行驶稳定性和附着性，发挥汽车的行驶速度。
2.弹性元件的种类（1）钢板弹簧：由多片不等长和不等曲率汽车悬架那种比较好的钢板叠合而成。
安装好后两端自然向上弯曲。
钢板弹簧除具有缓冲作用外，还有一定的减震作用，纵向布置时还具有导向传力的作用，非独立悬挂大多釆用钢板弹簧做弹性元件，可省去导向装置和减震器，结构简单。
（2）螺旋弹簧：只具备缓冲作用，多用于轿车独立悬挂装置。
曲于没有减震和传力的功能，还必须设有专门的减震器和导向装置。
（3）油气弹簧：以气体作为弹性介质，液体作为传力介质，它不但具有良好的缓冲能力，还具有减震作用，同时还可调节车架的高度，适用于重型车辆和大客车使用。
（4）扭杆弹簧；将用弹簧杆做成的扭杆一端固定于车架，另一端通过摆臂与车轮相连，利用车轮跳动时扭杆的扭转变形起到缓冲作用，适合于独立悬挂使用。
3、减震器多采用筒式减震器，利用油液在小孔内的节流作用来消耗振动能量。
减震器的上端与车身或者车架相连，下端与车桥相连。
多数为压缩和伸张行程都能起作用的双作用减震器，4、导向装置独立悬挂上的弹性元件，大多只能传递垂直载荷而不能传递纵向力和横向力，必须另设导向装置。
悬架知识要点归纳
第十八讲悬架一、悬架的作用是把车桥和车架弹性地连接起来，并用它来吸收和缓和行驶中因路面不平引起的车轮跳动而传给车架的冲击和振动；传递路面作用于车轮的支持力、驱动力、制动力和侧向力及其产生的力矩。
二、悬架的组成一般都是由弹性元件、减振器和导向机构三部分，它们分别起着缓冲、减振、导向和传递力及力矩的作用。
三、根据汽车悬架结构的不同，通常将悬架分为独立悬架和非独立悬架两大类。
四、独立悬架结构特点是车架与每一侧车轮之间的悬架连接是独立的，它的车桥为断开式，当一侧车轮上下跳动时，不会影响到另一侧车轮位置的变化。
五、双叉式独立悬架：它一般是上、下两个控制臂支承装有车轴的转向节，在上、下控制臂之间安装减振器。
这种悬架可通过自由设定控制臂长度来使汽车具有良好的转弯性能、直线行驶性能及乘坐舒适性能。
六、撑杆式独立悬架，因为减振器兼作悬架支柱，故将这种方式称为撑杆式悬架。
用于前轮时称为麦弗逊式撑杆式悬架；而用于后轮时被称为查普曼式撑杆式悬架。
其结构是将装有减振器撑杆的上端安装在车身上，下端借助于控制臂与车轴连接。
这种悬架构件数量少，质量轻，节省空间。
七、非独立悬架结构特点是两侧的车轮安装在一根整体式车桥上，若一侧车轮因路面不平跳动时，会影响另一侧车轮位置的变化。
缺点：车身的平稳和高速行驶的稳定性差，优点：结构简单，制造方便，应用范围：载重汽车八、非独立悬架分为钢板弹簧非独立悬架和螺旋弹簧非独立悬架两种。
十、汽车悬架的弹性元件包括钢板弹簧、螺旋弹簧、扭杆弹簧、气体弹簧、横向稳定杆等。
十一、钢板弹簧结构：由若干片等宽不等长、弧度不等、厚度相等或不等的钢板弹簧片组合而成的一根近似等强度的弹性梁。
十二、钢板弹簧组成：卷耳、中心螺栓、钢板夹、钢板弹簧、螺母、螺栓、套管。
十三、卷耳位置结构：钢板弹簧的第一片最长，称为主片，其两端弯成卷耳，内装衬套，用钢板销与车架连接。
十四、中心螺栓作用：中心螺栓用以连接各弹簧片，并保证装配时各片的相对位置，且作为钢板弹簧安装到前轴或后桥壳上的定位销。
简述悬架的分类以及结构特点
简述悬架的分类以及结构特点悬架是指连接车身和车轮的部件，它起到支撑车身、缓冲震动和保持车轮与地面接触的作用。
根据结构和工作原理的不同，悬架可以分为多种类型，每种类型都有其独特的结构特点和适用场景。
一、按照结构特点分类1. 独立悬架：独立悬架是指每个车轮都有自己独立的悬架系统，互不干扰。
它可以分为以下几种类型：- 麦弗逊悬架：麦弗逊悬架是最常见的独立悬架类型，它采用了直立的弹簧和减震器，减小了车身的摇晃和滚动。
- 双叉臂悬架：双叉臂悬架由上下两个控制臂组成，能够提供更好的悬挂控制和稳定性。
- 多连杆悬架：多连杆悬架通过多个控制臂和转向杆连接车身和车轮，提供了更高的悬挂刚度和稳定性。
- 纵臂悬架：纵臂悬架采用了纵向控制臂，能够提供更好的悬挂控制和舒适性。
2. 非独立悬架：非独立悬架是指多个车轮共享同一个悬架系统，它可以分为以下几种类型：- 轴悬架：轴悬架是最简单的非独立悬架类型，通过一根横向的轴连接车轮，适用于负荷较大的载重车辆。
- 半悬挂：半悬挂是一种介于独立悬架和轴悬架之间的结构，它通过一根或多根弹簧连接车轮和车身，提供了一定的独立悬架效果。
- 无独立悬挂：无独立悬挂是指没有独立悬架的结构，多个车轮共享同一个悬架系统，适用于载重量大的商用车辆。
二、按照工作原理分类1. 弹簧悬架：弹簧悬架通过弹簧来支撑车身和缓冲道路震动，常见的弹簧类型包括螺旋弹簧、扭杆弹簧和气囊弹簧。
弹簧悬架具有结构简单、成本低、可靠性高的特点，适用于大多数乘用车和商用车。
2. 液压悬架：液压悬架通过液压系统来调节悬架刚度和减震效果，常见的液压悬架类型包括液压减震器和液压弹簧。
液压悬架具有调节范围广、悬挂稳定性好的特点，适用于高档乘用车和运动车辆。
3. 气压悬架：气压悬架通过气压系统来调节悬架刚度和减震效果，常见的气压悬架类型包括气囊悬架和气弹簧悬架。
气压悬架具有调节范围广、悬挂稳定性好的特点，适用于豪华乘用车和商务车。
三、悬架结构特点1. 独立悬架的结构特点：- 独立悬架能够使每个车轮独立运动，提供更好的悬挂控制和稳定性。
汽车悬架介绍总结
汽车悬架介绍总结悬架的作用和意义悬架是汽车的一个重要组成部分，其主要作用是连接车身和车轮，承受并减震来自路面的振动和冲击力。
汽车悬架的质量和性能直接影响着车辆的操控性、舒适性和安全性。
一个好的悬架系统可以提供稳定的行驶性能，减少车身的颠簸感，保护乘客的舒适性，同时保持胎面与地面的贴合度，提供良好的牵引力和制动能力。
悬架的类型根据结构和工作原理的不同，汽车悬架可以分为以下几种类型：1. 独立悬架独立悬架是目前大多数汽车所采用的悬架形式。
它有助于保持车轮与地面的接触，提供良好的操控性和舒适性。
独立悬架通常由弹簧和减震器组成，常见的独立悬架类型有麦弗逊悬架、复合臂式悬架和多连杆悬架等。
2. 非独立悬架非独立悬架是一种相对简单和经济的悬架系统，通常用于商用车和低配车型中。
它没有独立的悬架系统，而是通过一个刚性的悬架桥来连接左右车轮。
虽然非独立悬架对于减震效果不如独立悬架那么好，但它能够承受更高的荷载和更严苛的工况。
3. 半独立悬架半独立悬架是介于独立悬架和非独立悬架之间的一种类型。
它采用部分独立的设计，常见的半独立悬架有扭力杆式悬架和螺旋弹簧式悬架等。
半独立悬架可以在某种程度上提供悬架的独立性，同时也能满足一定的承载需求。
悬架的工作原理1. 弹簧悬架系统中的弹簧起到支撑车重和减震的作用。
根据材料和结构的不同，弹簧可以分为螺旋弹簧、气囊弹簧和扭杆弹簧等。
弹簧通过储存和释放能量来吸收和减缓由路面传递上来的冲击力，提供车身的稳定性和乘坐的舒适性。
2. 减震器减震器是悬架系统中的关键部件，其主要作用是控制和减缓弹簧运动时产生的弹性反弹，防止车身过度晃动，保持车轮与地面的接触。
常见的减震器类型有液压减震器、气压减震器和电磁减震器等。
减震器通过消化和吸收弹簧振动的能量，提供平稳的悬架行程和良好的悬架控制。
3. 悬架连接杆悬架连接杆用于连接车轮和车身，承受侧向力和纵向力的传递，同时保持车轮的位置和角度稳定。
在悬架系统中，常见的连接杆包括稳定杆、横拉杆和四连杆等。
悬架的分类和作用
悬架的分类和作用悬架是指汽车底盘系统中，用于支撑车身重量、减少震动和保证行驶稳定性的重要组成部分。
它在车辆行驶过程中承受着来自路面的各种冲击力，同时也要保证车身平稳地通过不同路面的变化。
因此，悬架对于整个汽车的性能和安全性都有着至关重要的作用。
一、悬架分类1.按照结构分类（1）独立悬挂：每个车轮都有独立的悬挂系统，互不干扰。
这种结构可以使得每个车轮在行驶过程中独立地上下运动，从而提高了行驶舒适性和稳定性。
（2）非独立悬挂：多数用于商用车辆和越野车等。
所有轮子都连接在一个刚性桥上，这样就会出现一个问题：如果其中一个轮子碰到了障碍物或者坑洼，其他轮子也会受到影响。
2.按照弹性元件分类（1）钢板弹簧式悬挂：主要应用于商用车辆和越野车等。
它使用一系列弯曲形态的钢板来实现弹性，结构简单、耐用，但舒适性和稳定性相对较差。
（2）气囊式悬挂：使用气囊作为弹性元件，可以根据不同的路况和负载自动调节悬挂高度和硬度。
这种结构的舒适性和稳定性都很好，但是维护成本较高。
（3）螺旋弹簧式悬挂：使用螺旋弹簧作为弹性元件，常见于轿车等小型汽车中。
结构简单、容易维护，但是舒适性和稳定性相对较差。
（4）液压式悬挂：使用液压缸作为弹性元件，可以根据路况自动调节阻尼力。
这种结构的舒适性和稳定性都很好，但是价格相对较高。
二、悬架作用1.支撑车身重量悬架的主要作用之一就是支撑车身重量。
当汽车行驶时，它会受到来自路面的各种冲击力，并且还要承受乘客、行李等物品的重量。
如果没有一个良好的悬架系统来支撑这些重量，车辆就会出现严重的问题，例如底盘变形、轮胎磨损等。
2.减少震动另一个悬架的主要作用是减少震动。
当汽车行驶时，路面上的不平坦会产生各种震动和冲击力，如果没有一个良好的悬架系统来吸收这些力量，乘客就会感受到非常不舒适的颠簸感。
因此，悬架系统需要具备一定的弹性和阻尼能力，以便吸收路面上的冲击力并减少车身震动。
3.保证行驶稳定性最后一个悬架的作用是保证行驶稳定性。
汽车各种悬挂优缺点
一般来说，汽车的前后悬挂系统包括弹簧和减震器两个部分，按照结构来分，多见有以下结构形式，麦佛逊，双A臂(双横杆)，拖曳臂，扭力梁和多连杆。
1 麦佛逊式悬挂多用于前轮，是独立悬挂的一种，而且是结构非常简单的一种，布置紧凑，节省空间，前轮定位变化小，具有良好的行驶稳定性。
所以，大部分的轿车前悬均采用这种结构，差别主要在选材和减震器、弹簧的调校上面。
但麦弗逊式悬架在使用中也有缺点，就是行驶在不平路面时，车轮容易自动转向，故驾驶者必须用力保持方向盘的方向，当受到剧烈冲击时，减震器易造成弯曲，因而影响转向性能，所以很多不吝惜空间和成本的豪华轿车上面并没有采用此种形式。
2 双A臂悬挂拥有上下两个摇臂，起横向力由两个摇臂同时吸收，支柱只承载车身重量。
因此横向刚度大。
由于上下使用不等长摇臂(上长下短)，让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损。
并且也能自适应路面，轮胎接地面积大，贴地性好。
但是由于多了一个上摇臂，所以需要站用较大的空间，本田的轿车前悬喜欢采用这种结构，civic为人所称道的操控性，前悬的双A臂有一定的功劳，遗憾的是8代civic 没有沿用这种结构，而采用了麦佛逊另很多车迷遗憾。
3 拖曳臂式悬挂系统是专为后轮设计的悬挂系统，像标致车系、雪铁龙车系、欧宝车系等欧洲轿车比较喜欢采用这种悬挂系统。
拖曳臂式悬挂系统的最大优点是左右两轮的空间较大，而且车身的外倾角没有变化，避震器不发生弯曲应力，所以摩擦小，乘坐性佳，当其刹车时除了车头较重会往下沉外，拖曳臂悬吊的后轮也会往下沉平衡车身，而其缺点是无法提供精准的几何控制，不过如果调校得当，可以用最少的成本和空间达到最好的效果，所以现在的小车多采用这种形式的后悬挂。
4 扭力梁悬挂是一种半独立悬挂方式，这种悬挂结构简单，传力可靠，但两轮受冲击震动时会互相影响。
对细小的震动能够较好地过滤，而对于大坑洞的反应会比较生硬，大众集团的车型多采用此种后悬挂，不过最新的PQ35平台均改成了多连杆式。
扭力梁悬架和多连杆独立悬架的优缺点
扭力梁悬架和多连杆独立悬架的优缺点汽车的悬架也有不同的类型，比如扭力梁悬架和多连杆独立悬架。
这两种不同的悬架各有各的优缺点，我们大可在自己了解过这两种悬架的优缺点之后再进行选择，也可以结合汽车的其他功能参数再进行抉择。
一、扭力梁悬架的优点
1、结构简单。
其实结构简单的悬梁占的地方也会比较小，可以留出来更大的空间。
而且维修起来也会比较方便；
2、成本低。
因为结构比较简单，不管是在用料上还是制造工艺上，都会简单许多，生产成本也会低一些。
二、扭力梁悬架的缺点
1、安全性低。
悬架的设计也包含称重的功能，因此其结构简单的优点，在安全性上来考虑反而成了缺点。
如果我们想要追求高安全性的话，最好还是选择多连杆的悬架；
2、舒适性差。
使用扭力梁悬架的操控舒适性也会比多连杆悬架的要差一些。
三、多连杆悬架的优点
1、防倾斜性好。
多连杆悬架的防倾斜功能是非常好的，这样汽车在转弯的时候就可以没有很大的倾斜度；
2、安全性高。
多连杆悬架的安全性能是非常不错的，而且抓地能力也比较好，可以在倾斜的时候也保持很好的贴地性。
四、多连杆悬架的缺点
1、成本比较高。
跟扭力梁悬架相比较，多连杆悬架的成本是比较高的，结构也会稍微复杂一些；
2、占用空间较大。
扭力梁悬架的占据空间是比较小的，但是多连杆悬架占据的空间会比较大。
（声明：图文均转载自网络，若有来源标注错误或侵犯了您的合法权益，请作者持权属证明与小万联系，我们将及时更正、删除，谢谢。
）。
车辆悬架知识
车辆悬架知识
车辆悬架知识
车辆悬架是车辆行驶中最重要的组成部分之一，它提供了对路面的支
撑和减震功能，保障了车辆行驶的稳定和舒适。
以下是关于车辆悬架
的一些基础知识和常见问题解答。
一、悬架的种类
常见的车辆悬架种类有独立悬架和非独立悬架两种。
1、独立悬架是指车辆的每个轮子都有独立的悬挂系统，互相独立运动，更适合高速行驶和复杂路况。
2、非独立悬架是指对称轮距的车辆轮子之间相互联动，采用同一车架的几个悬架，它的优点是成本低，适合速度较低、道路较平稳的场合。
二、悬架的构成
悬架由几个组成部分构成，包括弹簧、减震器和支撑部件。
1、弹簧是悬挂刚度的主要来源，常见的弹簧有线圈弹簧和气压弹簧。
2、减震器是用来缓解车辆行驶中产生的震动和反弹的，它能够控制弹簧回弹过程的速度和程度。
3、支撑部件则用来确保悬架的准确安装位置和角度。
三、悬架问题分析
1、载荷过重，汽车悬架弹簧过度收缩。
解决方法：减少负载、更换硬度适当的弹簧。
2、车辆行驶中出现晃动或者颠簸。
解决方法：更换减震器、更换弹簧等。
3、车辆在不平路面行驶时出现异响或者悬挂部位松动。
解决方法：检查并紧固相关部件、清洗和更换零件等。
综上所述，车辆悬架是车辆的重要组成部分，它的工作状态影响着车
辆行驶的安全性和舒适性。
如果发现车辆悬架出现问题，要及时进行检查和维护，确保车辆行驶的稳定和安全。
4种悬架的特点
•
•
麦弗逊式独立悬挂
2
麦弗逊式独立悬挂
一般都用于轿车的前轮，它可算是悬挂中最为出名的一种了，大到 宝马M3、保时捷911，小到奇瑞QQ前悬都用到这种悬挂。 主要优点：结构简单、占用空间小、操控性能好。 主要缺点：稳定性差、抗侧倾和制动点头能力弱。 代表车型：绝大多数车型前悬都采用该悬挂系统。
3
拖曳臂式悬挂
4
拖曳臂式悬挂
拖曳臂悬挂从悬挂结构来看属于不折不扣的非独立悬挂，因为左右 纵向摇臂被一根粗大的扭转梁焊接在一起，但是从悬挂性能来看， 这种悬挂实现的是具有更高稳定性的全拖式独立悬挂的性能，所以， 大多数时候被称为半独立悬挂 主要优点：结构简单实用、占用空间最小、制造成本低 主要缺点：承载性能差、抗侧倾能力较弱、减震性能差、舒适性有 限 代表车型：东风标致307、比亚迪F3、一汽丰田卡罗拉、上海大众 桑塔纳
9
7
四连杆独立悬挂
8
ห้องสมุดไป่ตู้
四连杆独立悬挂
多连杆悬挂结构相对复杂，材料成本、研发实验成本以及制造成本 远高于其它类型的的悬挂、而且其占用空间大，中小型车出于成本 和空间考虑极少使用这种悬挂。但多连杆式悬挂舒适性能是所有悬 挂中最好的，操控性能也是上述两种悬挂系统难以匹敌的，高档轿 车由于空间充裕、且注重舒适性能和操控稳定性，所以大多使用多 连杆悬挂，可以说多连杆悬挂是高档轿车的绝佳搭档 主要优点：舒适性能极佳、操控稳定性能优越 主要缺点：结构复杂、研发生产成本高、占用空间大 代表车型：奇瑞A5、速腾、明锐、本田雅阁、丰田皇冠、丰田锐志
5
双叉臂式悬挂
6
双叉臂式悬挂
双叉臂式悬挂通常采用上下不等长叉臂（上短下长），让车轮在上 下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且 能自适应路面，轮胎接地面积大，贴地性好。 双叉臂式悬挂运动性出色，为法拉利、玛莎拉蒂等超级跑车所运 主要优点：横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰； 主要缺点：制造成本高、悬架定位参数设定复杂； 适用车型：运动型轿车、超级跑车以及高档SUV前后悬架。
悬架的分类和作用
悬架的分类和作用一、悬架简介悬架是指连接车身和车轮的重要系统，主要由弹簧、减振器和支撑系统组成。
它不仅可以缓冲和减轻车辆行驶时的震动，还可以保持车身平稳、提高行驶安全性和乘坐舒适度。
二、悬架的分类2.1 根据悬架形式分类1.独立悬架：每个车轮之间独立运动，常见于高档轿车和赛车中。
独立悬架能够提供更好的悬架控制和车辆稳定性。
2.非独立悬架：车轮之间会受到相互影响，常见于SUV和卡车等车型中。
2.2 根据悬架材料分类1.钢板弹簧悬架：采用钢板弹簧作为主要的弹簧材料，结构简单且成本较低，但舒适性和稳定性相对较差。
2.螺旋弹簧悬架：采用螺旋弹簧作为主要的弹簧材料，常见于中低档汽车中。
螺旋弹簧悬架相对于钢板弹簧悬架来说，舒适性和稳定性较好。
3.气囊悬架：采用气囊替代弹簧，能够根据不同路况自动调节悬架高度。
气囊悬架在高端豪华车和越野车中较常见。
2.3 根据悬架结构分类1.双叉臂悬架：又称为A型臂悬架，常见于前驱车型中。
它由上下叉臂、减振器和弹簧等组成，能够提供较好的车辆操控性和稳定性。
2.麦弗逊悬架：常用于前驱和部分后驱车型中，它由减振器和弹簧组成。
麦弗逊悬架在成本和空间利用方面具有优势，但在悬架刚性和运动控制方面相对较差。
3.多连杆悬架：常用于中高端轿车和SUV中。
多连杆悬架由多条横臂、减振器和弹簧组成，能够提供更好的车辆操控性和平稳性。
三、悬架的作用3.1 缓冲和减震悬架通过弹簧和减振器的作用，能够有效缓冲和减轻车辆行驶时的震动。
在通过起伏路面或不平路段时，悬架能够吸收和消散路面颠簸带来的震动，保护车身和乘坐者。
3.2 提高行驶安全性悬架能够保持车轮与地面的接触，提供足够的附着力，减少车辆行驶时的侧滑和打滑现象，提高车辆的操控性和稳定性。
尤其对于高速行驶和急转弯时，悬架的作用至关重要。
3.3 提升乘坐舒适度悬架能够吸收路面不平造成的震动和颠簸，减轻乘坐者的不适感。
通过合理调校悬架的弹簧和减震器，可以提高乘坐的平稳性和舒适性。
汽车悬架的分类及特点
汽车悬架的分类及特点汽车悬架是连接车身和车轮的重要部件，它的主要功能是减震、支撑车身，保证车辆在行驶过程中的稳定性和平稳性。
根据悬架的结构和工作原理的不同，可以将汽车悬架分为独立悬架和非独立悬架两大类。
一、独立悬架独立悬架又称为独立式悬架，是指车辆的每个车轮都有独立的悬挂系统，彼此之间没有直接的连接。
独立悬架的特点是每个车轮都能够独立地对路面的不平进行响应，因此它能够提供更好的悬挂性能和行驶舒适性。
1. 麦弗逊式悬架：麦弗逊式悬架是一种常见的独立悬架形式，它通过弹簧和减震器支撑车身，保持车轮与车身的相对位置。
麦弗逊式悬架具有结构简单、可靠性高的特点，适用于大多数中低档轿车。
2. 双叉臂式悬架：双叉臂式悬架是一种运动性能较好的独立悬架形式，它通过两条弯曲的臂杆连接车轮和车身，可以提供较好的悬挂刚度和稳定性。
双叉臂式悬架常用于高档轿车和跑车。
3. 多连杆式悬架：多连杆式悬架是一种复杂的独立悬架形式，它通过多条连杆连接车轮和车身，可以提供更好的悬挂性能和操控稳定性。
多连杆式悬架常用于高档轿车和SUV。
二、非独立悬架非独立悬架是指车辆的两个车轮之间有直接的连接，一个车轮的运动会影响到另一个车轮。
非独立悬架的特点是结构简单、成本低廉，但悬挂性能和行驶舒适性较差。
1. 轴悬架：轴悬架是一种常见的非独立悬架形式，它通过一个横向的轴连接车轮，两个车轮之间没有独立的悬挂系统。
轴悬架适用于商用车和越野车等需要承载重物和通过复杂路况的车辆。
2. 拖曳臂悬架：拖曳臂悬架是一种非常简单的非独立悬架形式，它通过一条横向的臂杆连接车轮，可以提供一定的悬挂刚度和稳定性。
拖曳臂悬架常用于低档轿车和经济型车辆。
总结起来，独立悬架适用于追求悬挂性能和行驶舒适性的车辆，而非独立悬架适用于经济型车辆和需要承载重物的车辆。
在选择汽车时，消费者可以根据自己的需求和预算来选择合适的悬架类型。
同时，随着科技的发展，越来越多的汽车悬架采用了电子控制和可调节的设计，可以根据不同的驾驶条件和需求进行调整，进一步提升悬挂性能和行驶舒适性。
简述悬架的分类以及结构特点
悬架的分类及结构特点悬架的分类悬架是指连接车身与车轮之间的部件系统，其主要功能是支撑和减震车身，同时使车辆保持稳定的操控性。
根据不同的设计原理和结构方式，悬架可以分为以下几类：1. 独立悬架独立悬架是指每个车轮的悬架都是独立的，互相不影响。
常见的独立悬架包括麦弗逊悬架、双叉臂悬架、多连杆悬架等。
独立悬架具有很好的悬架性能，能够适应不同路面的变化，提供较好的驾驶舒适性和操控性。
2. 非独立悬架非独立悬架是指每个车轮的悬架之间存在连接，互相影响。
常见的非独立悬架包括扭力梁式悬架、梁桥式悬架等。
非独立悬架结构简单、成本低，但悬架刚度较大，驾驶舒适性和操控性较差。
3. 半独立悬架半独立悬架是介于独立悬架和非独立悬架之间的一种悬架形式，它既具备独立悬架的优点，又考虑了成本和紧凑性。
常见的半独立悬架包括拖曳臂式悬架、麦弗逊式半独立悬架等。
悬架的结构特点不同类型的悬架结构具有不同的特点，下面将对各类悬架的结构特点进行详细分析。
1. 麦弗逊悬架麦弗逊悬架属于独立悬架的一种，广泛应用于现代汽车中。
它的结构特点如下：•由弹簧和减振器组成，减振器一般是麦弗逊筒。
•轴向向上升紧的承力弹簧使得车身的振动能够得到最佳的控制。
•上部的麦弗逊悬架组件可以通过控制臂旋转来调节悬挂高度和车身倾斜。
•结构简单、重量轻，易于生产和安装。
2. 双叉臂悬架双叉臂悬架也是一种独立悬架，常见于高级车辆和运动型汽车。
它的结构特点如下：•由上下两个控制臂和上下球头连接在一起。
•上下控制臂可以通过旋转和上下平移来调整悬挂高度和车身倾斜。
•双叉臂悬架的结构较为复杂，但可以提供更好的悬挂性能和高速行驶的稳定性。
3. 多连杆悬架多连杆悬架也属于独立悬架的一种，常见于高档车辆和跑车。
它的结构特点如下：•由多个控制臂构成，可以实现多个自由度的运动。
•控制臂的数量和长度可以根据需要进行调整，以实现更高的悬挂性能和操控性。
•多连杆悬架的结构复杂度较高，制造和安装成本相对较高。
常见不同种类悬挂优缺点对比
延安职业技术学院机电工程系
麦弗逊式悬挂是目前应用非常广的轿车前悬挂之一，主要由螺旋弹簧、减 震器、三角形下摆臂组成，主要应用在中小型轿车、中低端SUV上。
优点：结构简单、占用空间小、过弯时可以自适应路面有不错的舒适性。
缺点：由于直筒式构造，对左右方向的冲击缺乏阻挡力，抗刹车点头作用 较差，刚度与稳定性较差，过弯时侧倾明显。
延安职业技术学院机电工程系
扭力梁式半独立悬架 代表车型：广州本田飞度、锋范、大众斯柯达晶锐、朗逸、POLO、新宝来、帕萨特领域、 雪佛兰乐风、科鲁兹、福特嘉年华 扭力梁式半独立悬架是通过一个平衡杆来使车轮产生倾斜，保持车辆的平稳。其工作原理 是将非独立悬挂的车轮装在一根整体车轴的两端，这样当一边车轮运转跳动时，就会影响 另一侧车轮也作出相应的跳动，使整个车身振动或倾斜。 优点：构造简单、承载力大、 缺点：平稳性与舒适性欠缺 拖曳臂式与扭力梁式悬架都可以统称为半独立式悬挂，只是扭力梁式悬挂的扭梁中间横梁 和两侧的悬挂是焊死在一起的，而拖曳臂式悬挂拖曳臂中间横梁和两侧的悬挂是活动连接 的。
延安职业技术学院机电工程系
拖曳臂式半独立悬架 代表车型：北京现代悦动、东风标致307、比亚迪F3、一汽丰田卡罗拉、上海大 众桑塔纳 拖曳臂式悬架是专为后轮而设计的悬架结构，以可上下摆动的拖臂实现车轮与车 身的连接，然后以液压减震器和螺旋弹簧作为减震部件，达到减震和支撑车身的 作用。在这里我们还要了解下，纵臂扭转梁非独立悬挂、H型纵向摆臂悬挂等等 都属于拖曳臂式悬挂，只是调教有所不同。 优点：结构简单、成本低、占用车身空间小、（由于外倾角不变）轮胎磨损小 缺点：抗侧倾能力较弱、减震与舒适性有限 拖曳臂式半独立悬架由于左右纵摆臂被横梁连接，因此悬架结构依旧还保持着一 定的整体桥非独立悬架式的特性，独特的复合结构使得它既具有非独立悬架的特 性又具有独立悬架的特性。在一些起伏不平的路面行驶时，由于后悬横梁的整体 性，造成了乘坐感觉比较颠。
悬架的类型结构分类形式和优缺点
独立悬架 独立悬挂 独立悬挂的车轴分成两段，每只车轮由螺旋弹簧独 立安装在车架下面，当一边车轮发生跳动时，另一边车轮不 受影响，两边的车轮可以独立运动，提高了汽车的平稳性和 舒适性。
优点： 1.质量轻，减少了车身受到的冲击，并提高了车轮的地面 附着力； 2. 可用刚度小的较软弹簧，改善汽车的舒适性； 3. 可以使发动机位置降低，汽车重心也得到降低，从而提 高汽车的行驶稳定性； 4. 左右车轮单独跳动，互不相干，能减小车身的倾斜和震 动。 缺点： 1. 独立悬架系统存在着结构复杂维修不便的缺点 2. 成本高 3. 因为结构复杂，会侵占一些车内乘坐空间。
优点： 1.左右轮在弹跳时会相互牵连，轮胎角度的变化量小使轮 胎的磨耗小。 2.在车身高度降低时还不容易改变车轮的角度，使操控的 感觉保持一致。 3.构造简单，制造成本低，容易维修。 4.占用的空间较小，可降低车底板的高度。 缺点： 1.左右轮在弹跳时，会相互牵连，而降低乘坐的舒适性及 操控的安定性。 2.因构造简单使设计的自由度小，操控的安定性较差。
螺旋弹簧液压减振器轮胎半主动悬架是由可变特性的弹簧和减振器组成的悬架系统它不能随外界的输入进行最优控制和调节但它可按存储在计算机内部的各种条件下弹簧和减振器的优化参数指令来调节弹簧的刚度和减振器的阻尼状态
悬架的类型结构分类形式和优缺点
邹伟 2018.4.19
汽车悬架性能影响汽车行驶的平顺性和操纵 稳定性，但这两个方面是相互排斥的，往往不能 同时满足。若降低弹簧的刚度，则车体加速度减 小使平顺性变好，但同时会导致车体位移的增加， 由此产生车体重心的变动将引起轮胎负荷变化的 增加，对操纵稳定性产生不良影响；另一方面， 增加弹簧刚度会提高操纵稳定性，但硬的弹簧将 导致汽车对路面不平度很敏感，使平顺性降低。 正是由于这些原因，为满足不同的用户需求汽车 悬架的结构分类形式也多种多样。下面我们就来 了解一下汽车悬架的结构分类形式种类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬架的概念和分类
悬架是汽车的车架与车桥或车轮之间的一切传力连接装置的总称。
悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩，比如支撑力、制动力和驱动力等，并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。
典型的汽车悬架结构由弹性元件、减震器以及导向机构等组成，这三部分分别起缓冲，减振和力的传递作用。
绝大多数悬架多具有螺旋弹簧和减振器结构，但不同类型的悬架的导向机构差异却很大，这也是悬架性能差异的核心构件。
根据结构不同可分为非独立悬架和独立悬架两种。
独立悬架
独立悬架系统是每一侧的车轮都是单独地通过弹性悬架系统悬架在车架或车身下面的。
优点：
1.质量轻，减少了车身受到的冲击，并提高了车轮的地面附着力；
2.可用刚度小的较软弹簧，改善汽车的舒适性；
3.可以使发动机位置降低，汽车重心也得到降低，从而提高汽车的行驶稳定性；
4.左右车轮单独跳动，互不相干，能减小车身的倾斜和震动。
缺点：
1.独立悬架系统存在着结构复杂维修不便的缺点
2.成本高
3.因为结构复杂，会侵占一些车内乘坐空间。
现代轿车大都是采用独立式悬架系统，按其结构形式的不同，独立悬架系统又可分为横臂式、纵臂式、多连杆式、烛式以及麦弗逊式悬架系统等。
1,、单横臂式
横臂式悬架指车轮在汽车横向平面内摆动的独立悬挂系统，一般和断开式车桥配合使用。
按横臂数量又可分为单横臂式悬架和双横臂式悬架。
单横臂式具有结构简单，侧倾中心高，有较强的抗侧倾能力的优点，缺点是轮距变化大，轮胎磨损加剧。
2、双横臂式
按上下横臂是否等长又可分为等长双横臂式和不等长双横臂式。
等长双横臂式悬架在车轮上下跳动时，能保持主销倾角不变，但轮距变化大，造成轮胎磨损严重。
不等长双横臂的横向刚度大，只要适当选择、优化上下横臂的长度，并通过合理的布置、就可以使轮距及前轮定位参数变化均在可接受的限定范围内，保证汽车具有良好的行驶稳定性。
双横臂的上下臂不能起到纵向导向作用，还需要另加拉杆导向。
这种结构较双叉臂更简单的双横臂悬挂性能介于麦弗逊悬挂和双叉臂悬挂之间，拥有不错的运动性能。
3、双叉臂式
用A字或者V字形结构替代双横臂式的单臂。
优点：横向刚度大有较好的方向稳定性、抗侧倾性能优异、抓地性能好、路感清晰；
缺点：制造成本高、悬架定位参数设定复杂。
缺点是响应速度较其他形式悬架要缓慢，横向安装空间大。
4、单纵臂式
纵臂式悬架是指车轮在汽车纵向平面内摆动的悬架，根据纵臂的数量，纵臂式悬架可分为单纵臂式和双纵臂式两种。
单纵臂式悬架当车轮跳动时，纵臂以套管的轴线为中心摆动，使扭杆弹簧产生扭转变形，以缓和不平路面产生的冲击，因为车轮上下运动时，主销后倾角会产生很大变化。
5、双纵臂式
双纵臂式悬架是有两个纵臂，而且其两个纵臂长度一般做成相等，形成平行四连杆机构。
这样可使车轮上下运动时，主销后倾角不变，因而这种型式的悬架可以用作转向悬架。
