最新2排水管渠系统
给水排水管网系统 (2)
给水排水管网系统
水排水管网系统是用于供水和排水的管道系统，包括供水
管道、排水管道、水池和泵站等设施。
它的功能主要包括
输送和分配水资源，完成水的供应和排放，以及排除废水
和污水。
供水管道是用于输送清洁水源的管道系统。
它通常由水源、水处理设施、水泵站和供水管网组成。
供水管道可以连接
到不同的水源，如地下水、河水或蓄水库水。
水经过处理
后会进入供水管网，在管道中通过水泵提升和分配到各个
用户点。
排水管道是用于排放废水和污水的管道系统。
它主要由污
水收集站、排水管道和污水处理设施组成。
废水和污水通
过管道流入污水收集站，然后被输送到污水处理设施进行
处理和净化，
被排放到水体中。
水池是供水管网系统中的储水设施，用于储存供水。
它可
以是地面水池或高层水塔，用于储存大量的清洁水源。
水
池可以根据需要分配水源，并通过管道输送到各个用户点。
泵站是用于提升和分配供水的设施。
它通常位于供水管道系统中的关键位置，可以通过水泵将水源提升到需要的高度，并将水分配到不同的管道和用户点。
泵站还可以根据需要调节供水压力和流量。
水排水管网系统是城市基础设施的重要组成部分，对于确保供水和排水的可靠性、安全性和高效性具有重要意义。
它影响着居民生活的质量和城市环境的卫生状况。
对于水排水管网系统的规划、建设和维护是非常重要的任务。
2024年排水管渠疏通方案(4篇)
2024年排水管渠疏通方案一、前言随着城市化进程的不断加快，城市排水系统的运行和水环境的保护日益成为一个重要的问题。
排水管渠的疏通工作是保持城市排水系统畅通和防止水环境污染的关键。
本文将提出2024年排水管渠疏通方案，以提高排水系统的运行效率和水环境的保护水平。
二、疏通方法1.机械疏通机械疏通是目前最常用和最有效的疏通方法之一。
通过使用高压水枪、冲洗车等设备，将管道内的污物冲刷出来，以恢复排水管道的通畅。
在2024年的排水管渠疏通工作中，应加强机械疏通的力度，提高清除堵塞物的效果。
2.化学疏通化学疏通可以通过使用化学物质来分解和溶解排水管道内的污物，以达到疏通的目的。
在2024年的排水管渠疏通方案中，应优化化学疏通剂的种类和使用方法，提高化学疏通的效果，并确保对水环境的影响最小化。
3.真空疏通真空疏通是一种利用负压原理将管道内的污物抽出来的疏通方法。
在2024年的排水管渠疏通方案中，应增加真空疏通设备的使用，提高真空疏通的效率，特别是对长距离、复杂的排水管道进行疏通。
4.生物疏通生物疏通是指利用微生物和细菌，通过分解和降解排水管道内的有机物质来疏通管道。
在2024年的排水管渠疏通方案中，应注重生物疏通的开发和应用，提高生物疏通的效率和适用性。
5.人工疏通对于一些较小的管道和不能用机械等设备进行疏通的地方，可以采用人工疏通的方法。
在2024年的排水管渠疏通方案中，应加强对疏通人员的培训和装备的更新，提高人工疏通的效率和安全性。
三、疏通周期在2024年的排水管渠疏通方案中，应对排水系统进行定期的疏通。
具体的疏通周期可以根据不同的管段情况来确定，一般可以按照以下原则进行：1.主干管道：每年至少疏通一次，以保证排水系统的畅通。
2.支管和分支管道：每两年疏通一次，以避免管道堵塞。
3.小口径管道和阀门：每三年疏通一次，以保证管道的正常使用。
四、疏通管理为了提高排水管渠疏通工作的效率和质量，还需要加强疏通管理。
第九章雨水管渠系统的设计
第九章雨水管渠系统的设计雨水管渠系统是城市排水系统中重要的组成部分，它负责收集并排除城市中的雨水。
在城市化进程中，雨水管渠系统的设计和建设变得尤为重要。
本文将探讨雨水管渠系统的设计方法和注意事项。
一、雨水管渠系统的设计原则1. 保证排水功能：雨水管渠系统的设计首要目标是确保排水功能的可靠性。
要求设计合理的管径、坡度和配置，使其能够有效地收集和排除大量的雨水。
2. 考虑水资源利用：在设计雨水管渠系统时，应考虑水资源的合理利用。
可以通过引入雨水收集设施、增加蓄水容量等方式，将雨水利用于景观绿化、冲洗马路等用途，减轻城市供水压力。
3. 考虑环保和生态因素：雨水管渠系统的设计应注重环保和生态因素。
可以采用生态沟渠、湿地处理等技术手段，促进雨水的自然分散和净化，减缓城市水体的污染。
4. 考虑城市规划要求：雨水管渠系统的设计要与城市规划相协调。
要根据城市的用地功能和道路布局，合理配置雨水收集点、雨水口等设施，确保整个系统顺畅运行。
二、雨水管渠系统的设计步骤1. 确定收集区域：首先需要确定雨水管渠系统的收集区域。
根据城市规划和地形地貌特点，划分出需要收集雨水的区域。
2. 计算设计雨量：根据当地气象数据和统计资料，计算出设计雨量，即单位时间内的最大雨水量。
这是确定雨水管渠系统设计参数的基础。
3. 确定管道类型和规格：根据设计雨量和收集区域的特点，选择适当的管道类型和规格。
常见的管道材料有混凝土管、钢管、玻璃钢管等。
管道的规格应根据流量、坡度等因素进行合理计算。
4. 设计管道线路和布置：根据收集区域的地形地貌和城市规划要求，设计管道的线路和布置。
要合理选择管道的坡度，确保雨水能够顺利流动，并避免积水和堵塞。
5. 设计雨水口和检查井：根据管道线路和布置，确定雨水口和检查井的位置和数量。
雨水口和检查井的设置要便于维护和清理，以确保系统的正常运行。
6. 设计雨水储存设施：根据设计要求和城市需求，设计雨水储存设施，如雨水花园、蓄水池等。
雨水管渠系统的设计
文档仅供参考，如有不当之处，请联系改正。
极限强度理论旳内容
当汇水面积上最远点旳雨水达集流点时， 全方面积汇流，雨水管渠旳流量最大。 当降雨历时等于汇水面积上最远点旳雨水 达集流点旳集流时间时，雨水管道旳雨量 最大。
道路上平均间隔30～80m应设置一雨水口
文档仅供参考，如有不当之处，请联系改正。
有条件时应尽量采用明渠排水
城郊或新建工业区、建筑密度低旳地域及交通 量小旳地域
尽量采用道路边沟排水以降低管道用量
设置排洪沟排出雨洪径流
文档仅供参考，如有不当之处，请联系改正。
雨水管渠水力计算旳设计参数
设计充斥度 管道设计充斥度按满流考虑 明渠超高≥0.20m 街道边沟超高≥0.03m
文档仅供参考，如有不当之处，请联系改正。
立体交叉道路排水
尽量缩小汇水面积 取用较高旳排水设计原则 雨水口旳布设位置要便于拦截径流 管道布置应于其他市政管道综合考虑 合适加大管道断面 设置排水及降低地下水位旳措施
文档仅供参考，如有不当之处，请联系改正。
排洪沟旳设计与计算
文档仅供参考，如有不当之处，请联系改正。
tc ：相应于Qmax时旳设计降雨历时（s）
：下游干管设计流量旳降低系数
文档仅供参考，如有不当之处，请联系改正。
调整池下游干管设计流量计算
Q Q max Q
Q’：调整池下游干管汇水面积上旳雨 水 设计流量
文档仅供参考，如有不当之处，请联系改正。
校核调整池旳放空时间
放空时间按照水力学中变水头下旳非稳定流进行 计算，不得超出24h ，然后按照调整池放空时间要 求校核选用旳出水管管径是否满足
室外排水设计排水管渠和附属构筑物

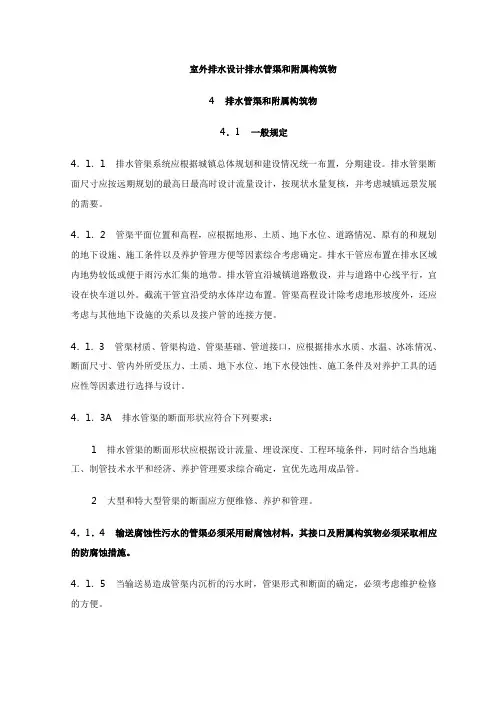

室外排水设计排水管渠和附属构筑物4排水管渠和附属构筑物4．1一般规定4．1．1排水管渠系统应根据城镇总体规划和建设情况统一布置，分期建设。
排水管渠断面尺寸应按远期规划的最高日最高时设计流量设计，按现状水量复核，并考虑城镇远景发展的需要。
4．1．2管渠平面位置和高程，应根据地形、土质、地下水位、道路情况、原有的和规划的地下设施、施工条件以及养护管理方便等因素综合考虑确定。
排水干管应布置在排水区域内地势较低或便于雨污水汇集的地带。
排水管宜沿城镇道路敷设，并与道路中心线平行，宜设在快车道以外。
截流干管宜沿受纳水体岸边布置。
管渠高程设计除考虑地形坡度外，还应考虑与其他地下设施的关系以及接户管的连接方便。
4．1．3管渠材质、管渠构造、管渠基础、管道接口，应根据排水水质、水温、冰冻情况、断面尺寸、管内外所受压力、土质、地下水位、地下水侵蚀性、施工条件及对养护工具的适应性等因素进行选择与设计。
4．1．3A排水管渠的断面形状应符合下列要求：1排水管渠的断面形状应根据设计流量、埋设深度、工程环境条件，同时结合当地施工、制管技术水平和经济、养护管理要求综合确定，宜优先选用成品管。
2大型和特大型管渠的断面应方便维修、养护和管理。
4．1．4输送腐蚀性污水的管渠必须采用耐腐蚀材料，其接口及附属构筑物必须采取相应的防腐蚀措施。
4．1．5当输送易造成管渠内沉析的污水时，管渠形式和断面的确定，必须考虑维护检修的方便。
4．1．6工业区内经常受有害物质污染的场地雨水，应经预处理达到相应标准后才能排入排水管渠。
4．1．7排水管渠系统的设计，应以重力流为主，不设或少设提升泵站。
当无法采用重力流或重力流不经济时，可采用压力流。
4．1．8雨水管渠系统设计可结合城镇总体规划，考虑利用水体调蓄雨水，必要时可建人工调蓄和初期雨水处理设施。
4．1．9污水管道、合流污水管道和附属构筑物应保证其严密性，应进行闭水试验，防止污水外渗和地下水入渗。
4．1．10当排水管渠出水口受水体水位顶托时，应根据地区重要性和积水所造成的后果，设置潮门、闸门或泵站等设施。
给排水管网系统排水合流制管渠系统
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
11
第二节 合流制管渠的设计
一、设计参数 ㈠ 设计流量
生活污水
✓ 采用平均日的平均流量，总变化系数=1。
工业内生活污水和淋浴污水
✓ 最大3班的平均秒流量，时变化系数=1。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
2
第一节 合流制管渠系统概述
合流制管渠系统
㈡ 分类
根据混合水的处理和排放的方式的不同，又分为 直泄式合流制和截留式合流制。
✓ 直泄式合流制 ✓ 截留式合流制
3
▪ 我国旧排水系统大多数是截流式合流制。 ▪ 新建的城区和工业区则一般多采用分流制 ，特别是当生产
污水中含有毒物质 ，其浓度又超过允许的卫生标准时 ，则 必须采用分流制 ，或者必须预先对这种污水单独进行处理 到符合要求后 ，再排入合流制管渠系统 。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
8
第一节 合流制管渠系统概述
三、合流制系统的布置要求
✓ 使污水合理地排入管渠，并以最短距离坡向 水体。
✓ 暴雨时，混合污水能顺利的溢流入附近水体。
✓ 截流干管的布置。
3
✓ 合理确定溢流井的位置和数量。
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。

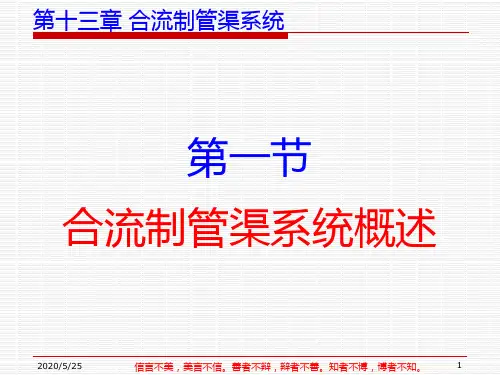

第十三章 合流制管渠系统
第一节 合流制管渠系统概述
2020/5/25
信言不美，美言不信。善者不辩，辩者不善。知者不博，博者不知。
1
第一节 合流制管渠系统概述
合流制管渠系统 ㈠ 定义
第一章排水沟道系统
c. 抗蚀性好，抗渗性能较好；
d. 管节短、接头多。管径一般≤600mm，管
长一般≤1m。
（2）接口形式：
平口及钟口均带齿纹。
4）金属管
（1）特点：
a. 铸铁管或钢管，但抗压强度好；
b. 用于排除雨水、污水，不适用于排除腐蚀性
废水；
c. 抗渗性能较好，但不耐腐蚀；
d. 管节长、接头少。管径不限，管长一般≤6m。
（万元/a）
此外，还有动态年计算费用法，有兴趣者自学！
二、排水系统的组成部分
1.污（废）水、雨水排水系统的组成
污（废）水排水系统的组成：由沟道系统、污水处理系统、
处理水排放口系统组成。
雨水排水系统的组成：由沟道系统、排放口系统组成。
沟道系统— 收集及输送污水的沟道、污水泵站等；
污水处理系统— 采用物理、化学、生物处理方法的水处理
量小，均通过截留管道送至污水处理厂处理；雨天时，合流管
道中水量大，除部分雨污水通过截留管道送至污水处理厂外，
超过截留管道设计流量的雨污水则进入溢流管而直排水体。溢
流井就是完成截流和溢流的作用。
b. 设置条件：
设置于截流沟道与溢流沟道的交接处。
c. 构造要求
多数采用截流槽式或溢流堰式，参见图1-25。
第一章
排水管渠系统
第一节
排水系统的体制和组成
一．排水系统的体制
1．基本概念
1）沟道— 排水沟渠和排水管道的合称。
2）排水系统— 系统地收集、输送、处理、排放或
处置（如再利用）各种污（废）水而建设的一整套
工程设施。
3）排水体制— 采用不同的污水排除方式所形成的
排水系统，也称排水制度。
排水体制的选择
排水体制的选择（1）从城市规划方面看：合流制仅有一条管渠系统，对地下建筑相互间的矛盾较小，占地少，施工方便。
分流制管线多，对地下建筑的竖向规划矛盾较大。
2）从环境保护方面看➢直排式合流制不符合卫生要求，新建的城镇和小区已不再采用；➢完全合流制排水系统卫生条件较好，但工程量大，初期投资大，污水厂的运行管理不便，特别是在经济实力还不雄厚的地区，较难采用➢在老城市的改造中，常采用截流式合流制，充分利用原有的排水设施，与直排式相比，减小了对环境的危害，但仍有部分混合污水通过溢流井直接排入水体。
➢分流制排水系统的管线多，但卫生条件好，有利于环境保护，虽然初降雨水对水体有污染，但它比较灵活，比较容易适应社会发展的需要，一般又能符合城镇卫生的要求，所以在国内外得到推荐应用，而且也是城镇排水系统体制发展的方向；➢不完全分流制排水系统，初期投资少，有利于城镇建设的分期发展，在新建城镇和小区可考虑采用这种体制；➢半分流制卫生情况比较好，但管渠数量多，建造费用高，一般仅在地面污染较严重的区域（如某些工厂区等）采用。
（3）从投资方面看：分流制比合流制高。
合流制只敷设一条管渠，其管渠断面尺寸与分流制的雨水管渠相差不大，管道总投资较分流制低20%～40%，但合流制的泵站和污水厂却比分流制的造价要高。
由于管道工程的投资占给排水工程总投资的70%～80%，所以总的投资分流制比合流制高。
如果是初建的城镇和小区，初期投资受到限制时，可以考虑采用不完全分流制，先建污水管道而后建雨水管道系统，以节省初期投资，有利于城镇发展，且工期短，见效快，随着工程建设的发展，逐步建设雨水排水系统4）从排水系统的管理上看：➢合流制管道系统在晴天时管内仅有污水流，流速较低，容易产生沉淀，但管中的沉淀物当遇到大雨或暴雨时能被雨水水流冲走。
平时合流制管道系统的维护管理费用比较低，但由于流入污水厂的水量变化较大，污水厂运行管理复杂。
➢分流制管道系统可以保证管内的流速，不致发生沉淀，同时，污水厂的运行管理也易于控制排水系统体制的选择时应根据就考虑的几方面因素➢当地城镇和工业企业规划、➢当地降雨情况和排放标准、➢原有排水设施、➢污水处理和利用情况、➢地形和水体等条件，在满足环境保护要求的前提下，全面规划，按近期要求设计，兼顾远期发展，通过技术经济比较，综合考虑而定。
建筑雨水排水系统2
两格；矩形分两格或三格。 矩形分格所占体积比：2格：75%：25%； 3格：50%：25%：25%m，宽不得小于 0.75m，有效水深不得小于1.3m，化粪池井 的直径 不得小于1.0m。
一、 建筑物雨水系统分类
1．外排水 1）檐沟排水
组成：檐沟、水落管(见附图1) 管径75mm、100mm。 间距8～12m。
适用：普通住宅、一般公共建筑、小型 单跨厂房。
附图1 檐沟排水
2）天沟外排水： （见附图2） 雨水→屋面→天沟→立管→地面或管
道 天沟长度：40～50m，i=0.003
2、内排水 组成：雨水斗、连接管、悬吊管、立管、 排出管、埋地横管、检查井。
4、悬吊管 （表5-21）要有一定坡度。 5、立管 不小于悬吊管。（表5-24）
5．排出管 与立管同径，可以放大1--2号。
6.埋地横管泄流量 （表5-25）
二、雨水回收利用
1、雨水水质 2、雨水收集 3、雨水回收利用 1）直接利用 2）间接利用 3）其它利用
第六节 建筑物内局部污废水处理
附图2 天沟布置示意图
二、建筑物内排水系统
1.雨水斗 形式：87型、65型、79型。 ❖ 雨水斗布置时除按水力计算确定雨水斗
的间距和个数，还应考虑建筑结构的特 点。伸缩缝、防火墙、沉降缝。 ❖ 87斗系统的立管承接的雨水斗宜在同一 层位上。 ❖ 1根悬吊管上雨水斗不得超过4个。
2．连接管：连接雨水斗和悬吊管的管段，与雨水 斗同径≮100mm。
3．悬吊管：空中吊设，适当位置接立管。
i≮0.005；端头及＞15m的悬吊管上设检查口。
管材：铸铁，固定在墙梁衍架上；
第三章-雨水管渠系统的设计PPT课件
.
21
• 极限强度理论承认：
•
暴雨强度随降雨历时的延长而减小的规律性；
•
汇水面积随降雨历时的延长而增长的规律性；
•
汇水面积随降雨历时的延长而增长的速度比暴雨
强度随降雨历 时的延长而减小的速度更快。
.
22
t﹤ τ0时，只有一部分面积参与径流。与t=τ0时 相比较，此时暴雨强度大于t=τ0时的暴雨强度，但汇 水面积小。根据公式计算得来的雨水径流量小于t=τ0 时的径流量。
Ψav=∑Fi ·Ψi / F
.
17
在工程设计中，经常采用区域综合径流系数近似代替平均径流系数
区域情况 城市市区 城市郊区
区域综合径流系数 区域综合径流系数值 0.5~0.8 0.4~0.6
国内各地区采用的综合径流系数见教材74页的表3-5
.
18
二、雨水管渠设计流量计算公式
式中：Q——雨水设计流量，L/s；
.
27
习题
•
某雨水干管如图所示布置，各街区面积均为2.5ha，
假定设计流量均从设计管段起点进入。已知当重现期
为p=1a时，该地区的暴雨强度公式为 ，若径流系数
自动雨量计所记录的数据一般是每场雨的累积降雨量和降雨时间之间 的对应关系。
以降雨时间为横坐标、以累积降雨量为纵坐标，绘制的曲线称为降雨 量累计曲线。 ①在城市暴雨的推球过程中，经常采用的降雨历时为：
5min 、10min、15min、20min、30min、45min、60min、 90min、120min，特大城市可以用到180min
教材附录3-2收录了我国若干城市的暴雨强度公式（或参见《给水排水
设计手册》第五册），可供计算雨水管渠设计流量时采用。
排水管渠疏通方案模版(3篇)
排水管渠疏通方案模版____年度排水管渠疏浚计划一、项目背景与目标排水管渠的疏浚工作在城市基础设施维护中占据核心地位。
随着城市扩张和人口增长，排水管渠的负荷不断增加，确保疏通方案的合理制定与执行，对于维持城市排水系统的正常运行至关重要。
本计划旨在解决城市排水管渠的阻塞问题，保证排水系统的畅通，减少城市内涝和水浸事件，提升城市防洪排涝能力，以保护城市环境和居民的生活质量。
二、现状评估当前，我市城区排水管渠状况如下：1. 管道老化：多数管渠已使用多年，存在老化现象，内壁结垢、积垢，导致流量通过能力下降。
2. 阻塞问题：由于市区建设活动和居民不当丢弃垃圾，排水管渠普遍出现阻塞，严重影响排水效率。
3. 泵站运行不畅：部分泵站设备老化，运行状态不佳，影响排水工作的正常开展。
4. 缺乏先进疏通设备：目前我市疏通设备较为落后，导致疏通工作进度缓慢。
三、技术措施为提升疏浚工作的效率，我们提出以下技术措施：1. 引进智能疏浚设备：计划采购一批如高压水枪、管道清洗机等智能设备，以提升疏浚工作的效率和质量。
2. 建立管渠巡检系统：构建管渠巡检系统，利用无人机等设备定期进行管渠巡检，及时发现并处理问题，减少阻塞和破裂。
3. 管道内部清洁：针对老化管道，实施内部清洁作业，通过注入清洗剂和高压水枪清洗内壁，恢复流量通过能力。
4. 定期维护保养：制定并执行排水管渠的定期维护保养计划，确保管渠的正常运行和使用寿命。
5. 加强宣传教育：加强环保意识和排水管渠使用规范的宣传教育，减少不规范行为。
四、实施步骤为确保疏浚工作的顺利进行，我们将采取以下步骤：1. 立项阶段：根据项目需求制定详细方案计划和预算，成立专门的疏浚工作小组，明确职责分工。
2. 设备购置与培训：确定所需智能疏浚设备，完成采购和安装，并对操作人员进行专业培训。
3. 巡检系统建设：依据需求和预算，建立管渠巡检系统，包括设备购置、网络建设及人员培训。
4. 管道清洁作业：根据管道状况制定清洁计划，由专业人员进行清洁作业。
2024年排水管渠疏通方案(二篇)
2024年排水管渠疏通方案一、背景随着城市规模的不断扩大和人口的增加，城市排水系统的负荷也在不断增加。
排水管渠由于年久失修、设计不合理等原因，存在堵塞、积淤等问题，影响了城市的正常排水功能，甚至导致城市内涝的发生。
为了解决这些问题，制定2024年排水管渠疏通方案显得尤为重要。
二、目标1. 提高城市排水系统的运行效率，确保城市排水正常运行；2. 预防城市内涝的发生，保证城市的正常交通和生活秩序；3. 优化城市排水系统的设计，提升城市的防洪能力；4. 减少管渠疏通频次，节约维护成本；5. 推动排水管渠的修复与升级。
三、疏通方案1. 强化管渠检查和维护工作：每年对排水管渠进行全面检查，发现问题及时进行维修，确保管渠的畅通。
同时，加强对排水管渠的日常维护，定期清理管渠口及沉淀物，清除堵塞物。
2. 制定管渠清洁计划：根据管渠的材质、长度、淤积程度和历史情况等因素，制定出清洁计划，合理安排清理工作的时间和频次。
对于经常发生堵塞的管渠，采取定期清理的方式，保证排水的顺畅。
3. 推广新技术和设备：引进全自动高压水枪和管道无损检测设备，提高疏通效率和准确性。
同时，加强技术培训，提高操作人员的技术水平，确保设备的正常使用。
4. 加大宣传力度：开展排水管渠疏通知识宣传活动，提高居民对排水系统的认知和维护意识。
倡导文明排水，禁止随意倾倒垃圾和建筑杂物，减少管渠堵塞的发生。
5. 加强数据管理：建立管渠疏通档案和维护记录，及时记录疏通情况和维修细节，形成完整的管渠疏通数据，为今后排水系统的维护和改造提供依据。
四、预防措施1. 加强排水管渠施工质量管控：确保管渠的设计和施工符合标准，避免因设计不合理或施工质量问题引发的排水故障。
2. 提高管渠的抗堵塞能力：在设计和施工过程中，加强对管渠的抗堵塞性能考虑，采用合适的材料和结构，减少堵塞的可能性。
3. 定期评估管渠的维护和改造需求：根据排水系统的运行情况和城市发展的需求，定期评估管渠的维护和改造需求，及时更新和提升排水系统的工作能力。
排水管渠及管渠系统构筑物
溢流堰式溢流井
六、排水管渠系统的构筑物——跳跃井
作用：大雨时，排放雨水。 设置地点：半分流制排水系统，设在截流管道与雨水管道的交接处。
六、排水管渠系统的构筑物——冲洗井
作用：防止管道淤积。 类型：人工冲洗和自动冲洗 适用条件：管径小于400mm的较小管道，冲洗管道长度一般为250mm。
六、排水管渠系统的构筑物——潮门井
四、排水管道的接口
排水管道接口是用接口材料把一节节的管道连成一条管道。 （1 ）钢筋混凝土管和混凝土管 柔性：石棉沥青卷材接口、橡胶圈接口 刚性：水泥砂浆抹带接口、钢丝网水泥砂浆抹带接口 半柔半刚性：预制套环石棉水泥接口 （2）塑料管 不可拆卸：焊接、承插连接和套管胶接 可拆卸：法兰接口 （3）其他管材 铸铁管采用承插式铸铁管油麻石棉水泥接口 钢管采用焊接
六、排水管渠系统的构筑物——水封井
作用：阻隔易燃气体的流通和水面游火。 设置地点：连接车间内、外管段的检查井，以及排放含易燃的挥 发性物质的管道适当地点。
六、排水管渠系统的构筑物——溢流井
作用：在截留式合流制排水系统中，截流（晴天）和溢流（雨天） 的作用。
设置位置：合流管道与截流管道的交接处。
构造形式：截流槽式和溢流堰式
五、排水管道的基础
地基 指槽底原土，不能回填，以免建成管道产生
管
沉陷。
道 基
基础 把管道荷载传递给地基的结构。
础
管座
固定管身和分布在管道荷载于基础的作用。
六、排水管渠系统的构筑物—— 检查井
作用：为了检查、清通和连接管渠而设置的。 设置位置：管渠交汇、转弯、管径或坡度改变以、跌水、 以及一定相隔一定直线距离的管渠等处。
二、管道
1、混凝土管
—— 管径一般小于450mm，长度多为1m，预制或现场浇制。抗腐 蚀性和抗渗性较差，管节短，接头多。
排水管渠系统讲解
第一节 城镇排水系统的体制和组成 第二节 排水管渠及管渠系统上的构筑物
1
第一节 城镇排水系统的 体制和组成
2
排水系统
为了系统地排除和处置各种废水而建设 的一整套工程设施。
排水体制
污水不同的排出方式所形成的排水系统 。
3
一、排水系统的体制
合流制
直排式 截留式
排水 体制
将生活污水、工业废水和 雨水混合在同一套渠道内 排除的系统
渠道系统收集和输送废水的工程设施污水厂改善水质和回收利用污水的工程设施出水口废水排入水体的工程设施排水系统15城市污水系统房屋污水渠道系统联结室内用水设备和室外渠道以排除用过的水城市污水渠道系统坊内渠道街道渠道支沟干沟总干沟收集住宅和公共建筑的污水并输送至污水厂工厂排水系统收集各车间及其他对象所排出的废水送至回收利用处理构筑物或直接排入城市排水系统车间内部渠道系统和设备厂内渠道系统其他的组成部分与城市污水系统相同16污水泵站及压力渠道污水厂出水口和事故排放口为了便于清通每段渠道都呈直线段与段之间设窨井倒虹管等第三节会学到
9
特点： 投资一般比截流式高； 雨水污水分流，环保效益较好； 将导致初污雨水直接进入水体形成污染； 适用于工矿企业和新建的城市。
10
只设有污水排水系统，没有完整的雨水排水系统， 各种污水通过污水排水系统排至污水厂，经处理后排入 水体；雨水则通过地面漫流进入不成系统的明沟和小河 ，然后进入水体。
不完全分流制排水系统
）
29
铸铁管生产
进口不锈钢管
双壁大口径缠绕塑料排水管
预应力混凝土排水管
柔性接口机制排水管
UPVC排水管
30
合理选 择沟管
市场供应情况 经济上的考虑 技术上的要求
排水管渠(沟道)系统
潮门井
十一、橡胶鸭嘴阀
橡胶鸭嘴阀动画演示
十二、雨水口
雨水口是在雨水管道或合流管道上收集地面雨水的构筑物。 地面上的雨水经雨水口和连接管流入管道上的检查井。
设在交叉路口、路侧边沟的一定距离处以及设有道路边石 的低洼地方。
雨水口的形式和数量应按汇水面积上所产生的径流量和雨水口 的泄水能力来确定，一般间距25～50m（视汇水面积）。
(二) 钢筋混凝土管（RCP），管径大于500mm，大于 1000mm的加双层钢筋，口径可达2400mm，甚至 3000mm，长度2—3m。
当管道埋深较大或敷设在土质条件不良的地段， 以及穿越铁路、河流、谷地时，都可采用钢筋混凝土 管。
管口：承插、企口和平口。
制造方法有捣实法、振荡法和离心法。
(三) 预应力钢筒混凝土管（PCCP），适用于内压力不 超过1.6MPa、覆土深度不超过10m的场合。口径为 400—4000mm，长度5—6m。
直排式 截留式
排水 体制
将生活污水、工业废水和 雨水混合在同一套管渠 （沟道）内排除的系统
完全分流制 分流制 不完全分流制
半分流制(截 流式分流制)
将污水和雨水分别在两套 或两套以上各自独立的管 渠（沟道）内排除的系统
有污水排水系统， 又有雨水排水系统
只有污水排水系统， 没有完整的雨水系 统
既有污水排水系统， 又有雨水排水系统。 在雨水干管（沟） 上设雨水跳越井可 截流初期雨水和街 道冲洗废水入污水 管渠（沟道）
三、 渠道
半椭圆形
马蹄形
拱顶矩形
蛋形
矩形
弧形流槽的矩形 带低流槽的矩形
梯形
常用渠道断面
四、 检查井
检查井，又称窨井，主要是为了检查、清通和 连接管道而设置的。
截流式合流制管道系统的设计
第一章概念及理论 (2)1.1 排水体制 (4)1.2影响排水布管的主要因素 (4)1.3 截流式合流制排水体制 (4)第二章截流主干管的设计说明及设计计算 (6)2.1 设计概况 (6)2.2 截流式合流制排水管渠系统的布置特点及要求 (6)2.3 截流管道的布管 (7)2.3.1管道系统的布置形式 (7)2.3.1截流管道布管内容 (7)2.4 截流干管的设计要求 (8)2.4.1 设计充满度 (8)2.4..2设计流速 (8)2.4.3 最小管径和最小坡度 (9)2.4.4 最小埋设深度 (9)2.5 截流干管管段设计流量计算 (10)2.5.1 设计流量计算要求 (10)2.5.2 设计条件 (10)2.5.3生活污水的计算 (10)2..5.4雨水的计算 (11)2.5.5截流管道的截流量的计算 (11)2.5.6划分设计管段，计算设计流量 (11)2.5.7 各段管道流量的计算 (11)2.6 截流干管的水力计算 (15)2.7 截流干管的高程计算 (16)第三章管材、接口、基础及附属构筑物 (18)3.1管材与接口 (18)3.2 管道基础 (19)3.3检查井 (20)3.3.1检查井设计原则 (20)3.3.2 检查井的设计 (20)3.3 雨水口设计原则 (21)3.3.1 雨水口设计原则 (21)3.3.2 雨水口的设计 (21)3.4截流井 (22)3.4.1截流井设计原则 (22)3.4.1截流井设计计算 (23)3.5 出水口 (25)3.5.1 出水口设计原则 (25)3.5.2 关于出水口结构处理的规定 (26)第四章截流式合流制系统建设的建议 (27)4.1截流式合流制排水体制分析 (27)4.2截流式合流制系统建设的建议 (27)总结 (29)水污染控制工程课程设计任务书4一、设计题目某老城区合流制排水管道系统改造为截流式合流制管道系统的设计。
二、原始资料管道系统平面见水污染控制工程（上册）P115页图4-12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沟道及沟道系统上的构筑物
概述 沟道分类： 明沟 暗沟——沟管，沟渠
暗沟常设附属构筑物—— 各种窨井，雨水管，倒虹 管，出水口。直径一般小 于2m。
•沟管和沟渠的要求： •1不漏水 •2抵抗侵蚀 •3内壁光滑 •5可以承受外压力 和运输及施工安全
•沟渠造价是排水系统的主要部分
沟道材料 混凝土管
井底流槽的形式
窨井——检查井
•倒虹管
设置——《室外排水设计规范》
组成
井基和井底——井底流槽形式
井身——直壁圆通井（浅井）
工作室、渐缩部、井筒
（下人修理井）
井盖
盖座
穿越河道的折管式倒虹管
①进水井②出水井③沟管④溢流堰
排水泵站
功能——提升水位
主要设备
——水泵
电机
建筑型式：
——泵组间
2排水管渠系统
城市水管理系统的组成
一.供水管理和废水管理系统图
1.水资源管理系统分为供水和废水管理系统
注意：流制
分流制
系统 直排 截留
不完全 完全 半分流
污染 严重 多雨，严重
造价 低
节省
高
环保 差
备注 不采用 可建污水库储 水，后处理
城市污水排水系统 房屋污水管道系统
城市污水沟道系统
窨井等
工厂排水系统
车间内沟道系统 厂内沟道系统 窨井等
雨水排水系统
房屋管道系统 街坊或厂区沟道 街道系统 雨水泵站及压力管
城市污水系统主要设施
房屋沟道系统：与坊区连接处设窨井 坊内沟道和街区沟道：坊区设控制窨井 街沟起端——支沟、干沟、总干沟 倒虹管设置：
进水间
钢筋混凝土管
陶土管
金属管——一般不用
沟渠——断面过大的沟道，就地 修建，不一定是圆形
各类井
窨井——检查井 跌水井——消能 水封井——安全 溢流井——控制水
量 跳越井——半分流
制终控制雨水流量 冲洗井——防止淤
积
潮门井——闸门防 潮水
雨水口——收集地 面雨水
倒虹管——躲避障 碍
管桥—— 出水口——
好
适合地面 排水好 的地区
高生活 水平 城市
选择排水体制的意义
影响排水系统设计和维护 影响城市的规划和环保
排水系统的组成部分
——排水源分类 城市（生活）污水、工厂、雨水
——以功能分类
1沟道系统——收集输送
2污水厂 ——改善水质 和回收利用污水的工程 设施
3出水口 ——废水排入 水体的工程设施
