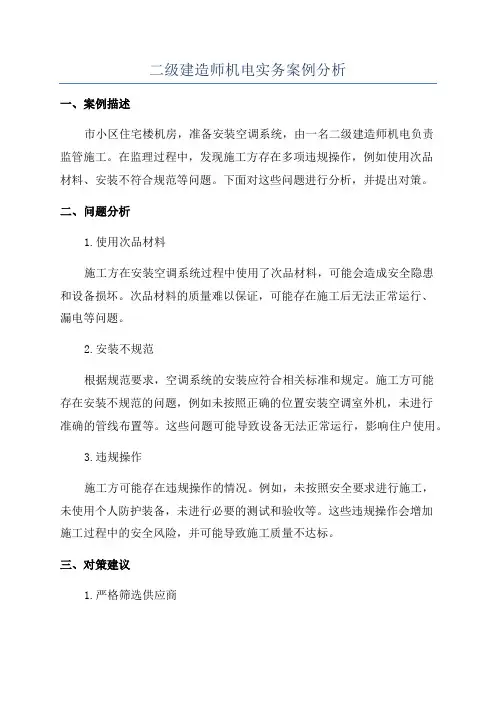

二级建造师机电实务案例分析

二级建造师机电实务案例分析一、案例描述市小区住宅楼机房，准备安装空调系统，由一名二级建造师机电负责监管施工。

在监理过程中，发现施工方存在多项违规操作，例如使用次品材料、安装不符合规范等问题。

下面对这些问题进行分析，并提出对策。

二、问题分析1.使用次品材料施工方在安装空调系统过程中使用了次品材料，可能会造成安全隐患和设备损坏。

次品材料的质量难以保证，可能存在施工后无法正常运行、漏电等问题。

2.安装不规范根据规范要求，空调系统的安装应符合相关标准和规定。

施工方可能存在安装不规范的问题，例如未按照正确的位置安装空调室外机，未进行准确的管线布置等。

这些问题可能导致设备无法正常运行，影响住户使用。

3.违规操作施工方可能存在违规操作的情况。

例如，未按照安全要求进行施工，未使用个人防护装备，未进行必要的测试和验收等。

这些违规操作会增加施工过程中的安全风险，并可能导致施工质量不达标。

三、对策建议1.严格筛选供应商在选择供应商时要注重信誉和资质，避免使用次品材料。

可以要求供应商提供相关质量证明材料，并对材料进行抽样测试，确保其符合标准要求。

2.增加监督频率加强对施工方的日常监督，提高检查频率，确保施工过程中质量和安全问题能够及时发现和整改。

可以增加监理人员的工作时间，或者派驻专人进行全程监管。

3.提供相关培训向施工方提供相关培训，强调施工规范和安全要求，确保他们对建造要求有正确的理解和执行能力。

可以邀请专业人员进行培训，通过案例分析和技术指导，提高施工方的施工水平。

4.强化合同约束在施工合同中明确规定使用的材料质量标准和安装要求，对施工方的违规操作进行惩罚性约束。

同时，要及时追踪施工进度和质量，确保施工方按照合同约定进行施工。

5.加强沟通和协调与施工方建立良好的沟通和协调机制，及时解决施工中的问题和矛盾，保证施工进程的顺利进行。

对发现的问题要及时提出整改要求，并跟踪整改情况。

四、总结通过以上对策的实施，可以有效解决机房空调系统施工中存在的问题。

二级建造师《机电工程管理与实务》典型案例分析(1)

二级建造师《机电工程管理与实务》典型案例分析（1）案例1一多幢高层住宅组成的小区由八施工单位总承包承建,住宅的机电安装和小区室外管网由B施工单位分承包施工,A施工单位负责土建施工。

所有高层住宅按合同工期提前完成建筑安装工程,并经验收合格。

但小区的室外天然气管网因卡政供气方案变更,小区内天然气降压站位置尚未确定,即影响了管网安装,又导致园林绿化环境不能如期完工。

A施工单位为了满足重合同守信用评估需要,提出办理工程竣工验收手续,被房地产开发商婉拒。

问题:(1)该项工程可以竣工验收的质量标准的原则是什么?(2)房地产开发商为什么婉拒实施竣工验收?(3)A施工单位为顺利通过重合同守信用评估应采取什么措施?参考答案(1)原则是要符合工程承包合同约定的质量标准、要符合国家制定的强制性标准规定、符合工程设计要求、满足投入使用的条件。

(2)业主婉拒对整个项目进行竣工验收的原因是总承包合同的施工内容尚未全部完成,建成的高层住宅尚未达到使用条件,天然气未通也不能做实际检验,相应的竣工验收资料也不可能齐全。

(3)根据具体情况,A施工单位可据理提出进行总承包合同工期变更和进行已建好的高层住宅实施单位工程验收,并签订补充合同或协议,以给重合同守信用评估活动提供书证。

案例2某施工单位总承包承建一新建造纸厂工程建设项目的全部工程,机电工程自营,土建工程由分包单位施工。

总承包合同约定,项目分为生产区和生活办公区两部分。

生产区自原料堆场及仓库直至成品库业已建成,并已负荷试运转投料试生产,生活区除员工食堂和办公楼建成使用外,三班制倒班宿舍和室外路灯等公用设施仍在建设中。

可以认为整个项目建设已处在尾声中,总承包单位希望启动项目竣工验收程序。

问题:(1)总承包单位应怎样安排项目的竣工验收计划?(2)施工单位、建设单位在竣工验收活动中的主要职责是什么?(3)竣工验收活动的步骤有哪些?参考答案(1)因造纸厂的生活办公区尚未完工,不能对整个建设项目实施竣工验收,而生产区已建成经负荷试运转及投料试生产,已具备竣工验收条件,可以安排每个单位工程的竣工验收,待生活区完工且每个单位工程竣工验收后,则整个项目竣工验收就有了基础,其活动仅是资料汇总、给出总体评价和履行手续而已。

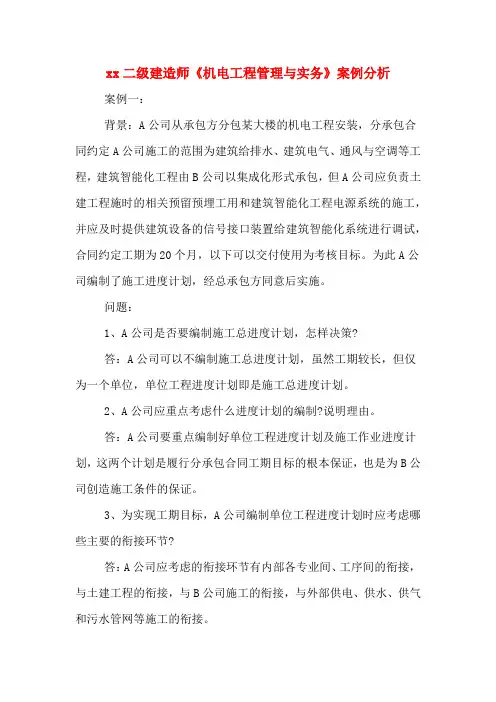

xx二级建造师《机电工程管理与实务》案例分析

xx二级建造师《机电工程管理与实务》案例分析案例一：背景：A公司从承包方分包某大楼的机电工程安装，分承包合同约定A公司施工的范围为建筑给排水、建筑电气、通风与空调等工程，建筑智能化工程由B公司以集成化形式承包，但A公司应负责土建工程施时的相关预留预埋工用和建筑智能化工程电源系统的施工，并应及时提供建筑设备的信号接口装置给建筑智能化系统进行调试，合同约定工期为20个月，以下可以交付使用为考核目标。

为此A公司编制了施工进度计划，经总承包方同意后实施。

问题：1、A公司是否要编制施工总进度计划，怎样决策?答：A公司可以不编制施工总进度计划，虽然工期较长，但仅为一个单位，单位工程进度计划即是施工总进度计划。

2、A公司应重点考虑什么进度计划的编制?说明理由。

答：A公司要重点编制好单位工程进度计划及施工作业进度计划，这两个计划是履行分承包合同工期目标的根本保证，也是为B公司创造施工条件的保证。

3、为实现工期目标，A公司编制单位工程进度计划时应考虑哪些主要的衔接环节?答：A公司应考虑的衔接环节有内部各专业间、工序间的衔接，与土建工程的衔接，与B公司施工的衔接，与外部供电、供水、供气和污水管网等施工的衔接。

4、不计宏观原因，可能影响A公司顺利进度计划的影响因素有哪些?答：影响进度的因素：内部有土建工程对安装用施工部位工期延误，到场的工程设备、材料经检验有较多的不合格，施工失误造成返工等;外部有工程设备和材料供应商违约延迟供货，施工图不能如期提供或设计作出修改，能源供给单位不能如约供给，业主的资金不足等。

案例二：背景：某施工单位承建某供油工程，主要为管道和设备安装。

为组织好施工，项目部编制了施工组织设计和相应的施工方案，并对特殊作业人员提出了要求。

施工过程检查发现，有1名正在进行压力管道氩弧焊接作业的焊工，只有压力容器手工电弧焊合格证;另一名具有起重作业证书的起重工，因病休养8个月刚刚上班，正赶上大型设备安装，项目经理安排其负责设备吊装作业。

二级建造师机电工程讲义案例分析

二级建造师机电工程讲义案例分析一、工程概况大厦位于市中心，总建筑面积5万平方米，主要由30层高的主体建筑和3层地下停车场组成。

本案例主要通过对该大厦机电工程的分析，深入探讨了机电工程施工过程中的一些关键问题。

二、电气工程案例分析1.电气负荷计算根据大厦的使用功能和面积，以及相关规范标准，对电气负荷进行详细计算，确保供电系统的正常运行和安全可靠。

同时要考虑未来扩建的可能性，预留一定的电力容量。

2.供电系统设计结合大厦的供电负荷需求，设计合理的供电系统，包括高压供电系统和低压供电系统。

对高压供电系统进行详细布置，确定供电路线、主变电所位置等。

对低压供电系统进行细化设计，包括配电室、开关设备、线路敷设等。

3.照明系统设计根据大厦的使用功能和人流密度，设计合理的照明系统。

选择适合的灯具，确定灯具布置方案。

同时考虑能源节约，选择高效节能的照明设备。

4.火灾报警系统设计根据大厦的防灭火要求，设计火灾报警系统。

确定报警器的布置位置，安装独立的火灾报警控制室，设置火灾监控系统，以及与消防系统的联动控制等。

5.安防监控系统设计根据大厦的安全要求，设计安防监控系统。

包括闭路电视监控系统、门禁系统、报警系统等。

确定监控设备的布置位置，配置适当的监控设备，以及设置监控中控室等。

三、给排水工程案例分析1.给水系统设计根据大厦的使用功能和用水需求，设计合理的给水系统。

确定给水管道的走向、尺寸和材质，选择合适的给水设备，如水泵、水箱等。

同时要考虑供水压力、水质要求和节水措施等。

2.排水系统设计根据大厦的使用功能和排水要求，设计合理的排水系统。

确定排水管道的走向、尺寸和材质，选择合适的排水设备，如排水泵、检查井等。

同时要考虑排水管道的通畅性和防止污水倒流的措施。

3.给、排水设备安装根据设计要求，进行给、排水设备的安装和调试工作。

确保设备正常运行和安全可靠。

四、暖通工程案例分析1.空调系统设计根据大厦的使用功能和房间类型，设计合理的空调系统。

二建机电工程案例汇总

二建机电工程案例汇总一、案例一：某大型商业综合体机电工程项目项目概况：该项目位于某大城市的商业中心地带，总建筑面积约10万平方米，包含购物中心、写字楼、酒店等多个功能区域。

机电工程是该项目的重要组成部分，涉及电力系统、给排水系统、暖通空调系统等。

项目需求：1. 电力系统：提供稳定可靠的电力供应，满足各功能区域的用电需求。

2. 给排水系统：设计合理的供水和排水系统，确保正常运行和节水节能。

3. 暖通空调系统：为各功能区域提供舒适的室内环境，保持适宜的温度和湿度。

解决方案：1. 电力系统：采用双回路供电方案，确保电力供应的可靠性。

设计合理的配电系统，包括主配电室、分配电室和终端配电箱，实现用电的分区控制。

2. 给排水系统：采用节水型设备，如水量自动控制阀、节水型卫生洁具等，实现供水和排水的高效率运行。

同时，设计合理的管网布局，减少管道阻力和压力损失。

3. 暖通空调系统：采用中央空调系统，结合变频调速技术，实现能源的节约和室内温度的精确控制。

同时，采用新风系统，保持室内空气的清新。

实施过程：1. 方案设计：由专业的机电工程设计团队进行方案设计，充分考虑项目的需求和技术要求。

2. 材料采购：根据设计方案，采购符合质量标准的机电设备和材料。

3. 施工安装：由专业的机电工程施工队伍进行设备安装、管道敷设等工作，确保质量和进度。

4. 调试验收：对机电设备进行调试和验收，确保各系统的正常运行和性能达标。

成果效益：1. 电力系统稳定可靠，确保各功能区域的正常用电。

2. 给排水系统高效运行，实现节水节能的目标。

3. 暖通空调系统提供舒适的室内环境，满足用户的需求。

4. 项目建设周期短，质量可控，节约了人力和物力资源。

二、案例二：某工业园区机电工程项目项目概况：该项目位于某工业园区，总建筑面积约30万平方米，包含厂房、办公楼、仓库等多个功能区域。

机电工程是该项目的关键工程，涉及电力系统、给排水系统、消防系统等。

项目需求：1. 电力系统：提供稳定可靠的电力供应，满足各功能区域的用电需求。

机电工程(二建)-案例分析题

机电工程(二建)-案例分析题1、某总承包单位将一医院的通风空调工程分包给某安装单位，工程内容有风系统、水系统和冷热（媒）设备。

设备有7台风冷式热泵机组，9台水泵，123台吸顶式新风空调机组，1237台风机盘管，42台排风机，均由业主采购。

通风空调工程的电气系统由总承包单位施工。

通风空调设备安装完工后，在总承包单位的配合下，安装单位对通风空调的风系统、水系统和冷热（媒）系统进行了系统调试。

调试人员在风机盘管，新风机和排风机单机试车合格后，用热球风速仪对各风口进行测定与调整及其他内容的调试，在全部数据达到设计要求后，通风空调工程在夏季做了带冷源的试运转，并通过竣工验收。

医院营业后，在建设单位负责下，通风空调工程进行了带负荷综合效能试验与调整。

到了冬季安装单位及时进行回访，对通风空调工程季节性测试调整。

发现个别病房风口的新风量只有50m³/h．p（设计要求是75m³/h．p），经复查，是调试人员的计算错误，后重新调整测试，达到设计要求。

另有个别病房的风机盘管噪声达到45dB（设计要求是35dB），经检查，是风机盘管轴心偏移，通过设备生产厂家调换设备，噪声达到要求。

风管系统试验后还有哪几项调试内容？需哪些单位配合？2、某总承包单位将一医院的通风空调工程分包给某安装单位，工程内容有风系统、水系统和冷热（媒）设备。

设备有7台风冷式热泵机组，9台水泵，123台吸顶式新风空调机组，1237台风机盘管，42台排风机，均由业主采购。

通风空调工程的电气系统由总承包单位施工。

通风空调设备安装完工后，在总承包单位的配合下，安装单位对通风空调的风系统、水系统和冷热（媒）系统进行了系统调试。

医院营业后，在建设单位负责下，通风空调工程进行了带负荷综合效能试验与调整。

二级建造师机电案例分析1分析

1、施工准备T风管及部件加工T风管及部件的中间验收T风管系统安装T风管系统严密性试验T空调设备安装T空调水系统安装T管道严密性及强度试验T管道冲洗T管道防腐与绝热T风管系统测试与调整T空调系统试运行及调试T竣工验收T空调系统综合效能测试。

2、系统风量及水系统测定和调整：设计相比较，总风量偏差不大于【10%】，各风口或吸气罩风量偏差不大于【15%】，空调冷热水、冷却水总流量偏差不大于【 1 0% 】，机组盘管偏差不大于【20%】风水小于1 0，口罩小于15，机盘小于20。

3、空调处理设备主要包括组合式空调机组、新风机组、风机盘管、热回收装置、变风量末端装置、单元式空调机等4、必须进行严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验以主、干管为主，检验合格后方能交付下道工序。

5、通风与空调工程的施工分为施工准备、分项工程施工、竣工验收和服务阶段，竣工验收阶段包括：系统验收、系统移交、竣工图绘制、各种记录和文件的整理归档，服务阶段包括系统综合效能测定与调试、系统保修。

6、风管系统工作压力（ P ）的划分类别应符合《通风与空调工程施工质量验收规范》的规定。

针对不同工作压力的风管，其制作、安装和严密性试验等方面的技术要求不同。

风管系统的严密性检验应按不同压力等级和不同材质分别进行，符合《通风与空调工程施工质量验收规范》的要求。

7、通风系统的联合试运营不少于2h,空调系统带冷（热）源的正常联合试运转，不应少于8h 通风与空调工程带生产负荷的综合效能试验与调整，应在已具备生产试运行的条件下进行，由建设单位负责，设计、施工单位配合。

综合效能试验测定与调整的项目，应由建设单位根据工程性质、生产工艺的要求进行确定。

8、通风与空调工程施工中与土建工程、装饰装修工程、机电安装其他专业工程协调配合内容包括：配合土建预留、预埋时，注意预留孔、洞的形状、尺寸及位置，预埋件的位置和尺寸等；各类管线的综合布置及施工顺序的确定；及时为电气专业提供有关设备的电气参数、控制点及控制要求等数据；安装风机盘管、风口（包括送、回风口及新风人口等）及开设检修门时，注意对装饰装修工程的成品保护；及时向设备供应商提供设备到货时间、安装要求及相应数据等。

二建机电案例分析(QQ应用)1

3.对于事件一,因不影响结构安全和使用功能,争得建设单位同意后,不作处理亦可以验收；
对于事件二,须经原设计单位核算认可,能够满足结构安全和使用功能方可给予验收,否则应予更换。
4.分项工程合格的条件：分项工程所含的检验批均应符合合格质量的规定；分项工程所含的检验批的质量验收记录应完整。核查和归纳各检验批的验收记录资料,查对其是否完整。在检验批验收时,其应具备的资料应准确完整才能验收。在分部、子分部工程验收时,主要是核查和归纳各检验批的施工操作依据、质量检查记录,查对其是否配套完整,包括有关的试验资料的完整程度
问题：
1.指出建设单位将一台不能立即安装的大型机组运至施工单位工程现场存放，交与施工单位管理的过程中有何不妥之处。
2.因设备随机的4根地脚螺栓丢失，施工单位项目部自行加工地脚螺栓的做法是否正确?存在哪些问题?
3.从地脚螺栓丢失事件分析，施工单位项目部在工程设备存储保管上存在哪些漏洞?
4.施工单位项目部在交接时将一套随机资料和专用工具自行留下不移交给建设单位的做法是否正确?为什么?
【正确答案】 :
1.一个单位工程中,当仅有管道分部工程时,该分部工程应为单位工程。
2.分部工程应在施工单位自检验收合格的基础上,由总监理工程师(建设单位项目负责人)组织施工单位项目负责人和技术、质量负责人等进行验收。
3.在分部工程验收时对涉及结构安全和使用功能的应进行抽样检测。
分部工程质量验收评定等级：
3.对施工组织设计进行补充较为合理。
理由：新增加的工程量对原有工程的施工组织没有必然的影响。对于原施工组织设计内容产生影响的方面,应在补充的施工组织设计中予以修订。
4.审批程序不正确。
应该按照施工组织设计的正常报批程序进行报Байду номын сангаас,项目总工程师无权批准施工组织设计,所以应执行原审批程序,上报施工单位的技术负责人审批后,才能生效.

二建机电案例

二建机电案例在二建机电工程中，案例分析是非常重要的一环。

通过案例分析，我们可以深入了解工程实际应用中的问题和解决方法，为今后的工程实践提供宝贵的经验。

下面，我们就来看一个关于二建机电案例的具体分析。

案例背景。

某工厂的机电设备长期运行，由于设备老化和维护不及时，导致设备频繁出现故障，影响了生产效率和安全。

工厂决定进行设备更新和维护改造，以提高设备的稳定性和可靠性。

案例分析。

1. 设备更新。

首先，工厂对老化严重的设备进行了更新。

通过对设备进行全面的检测和分析，确定了需要更新的部件和设备，并进行了相应的更新和更换。

更新后的设备性能得到了明显的提升，大大减少了设备故障的发生频率。

2. 维护改造。

除了设备更新，工厂还进行了维护改造工作。

针对设备常见的故障原因，制定了相应的维护计划和改造方案。

通过定期的维护保养和改造工作，有效地预防了设备故障的发生，提高了设备的可靠性和稳定性。

3. 技术培训。

为了确保设备的正常运行，工厂对相关人员进行了技术培训。

培训内容包括设备操作、维护保养、故障排除等方面的知识和技能。

通过培训，提高了员工的技术水平和工作能力，为设备的正常运行提供了有力的保障。

4. 效果评估。

经过一段时间的运行，工厂对设备更新和维护改造的效果进行了评估。

通过对设备运行数据的分析和对比，发现设备故障率明显下降，生产效率和安全性得到了显著提升。

这些都表明设备更新和维护改造取得了良好的效果。

结论。

通过以上案例分析，我们可以得出以下结论，在二建机电工程中，设备更新和维护改造是非常重要的工作。

只有保持设备的良好状态，才能保证设备的正常运行，提高生产效率和安全性。

同时，技术培训也是至关重要的，只有提高员工的技术水平，才能更好地保障设备的正常运行。

因此，在实际工程实践中，我们应该重视设备更新、维护改造和技术培训工作，以确保工程的顺利进行和设备的正常运行。

总结。

通过对以上案例的分析，我们可以看到，在二建机电工程中，设备更新、维护改造和技术培训是非常重要的工作。

2024年二级建造师《机电工程管理与实务》案例汇编及答案解析

二级建造师《机电工程管理与实务》案例汇编机电工程技术【案例1】在使用250t履带吊进行大型工艺设备吊装作业时，250t履带吊的车身突然发生倾斜，起重指挥人员立即停止了吊装作业，经检查发现履带吊的右侧履带前部的地面出现了下陷，施工单位立即组织人员进行了妥善处理。

【问题】1.250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？【案例2】监理工程师在检查钢结构一级焊缝表面质量时，发现存在咬边、未焊满、根部收缩、弧坑裂纹等质量缺陷，要求项目部加强焊工的培训并对焊工的资质进行了再次检查，项目部进行整顿和培训，作业人员的技术水平达到要求，项目进展顺利并按时交工。

【问题】1.钢结构的一级焊缝中还可能存在哪些表面质量缺陷？【案例3】专项施工方案审批通过后，安装公司对施工人员进行方案交底，在压缩机底座吊装固定后，进行压缩机部件的组装调整，重点是压缩机轴瓦、轴承等运动部件的间隙进行调整和压紧调整等，保证了压缩机安装质量。

【问题】1.依据解体设备安装一般程序，压缩机固定后在试运转前有哪些工序？压缩机的装配精度包括哪些方面？【案例4】安装公司项目部在汽轮发电机组设备安装过程检查中发现垫铁组布置位置存在问题，布置如图4。

【问题】1.图4中垫铁布置位置存在什么问题？应如何改正？【案例5】安装后期，在制冷机组油管冲洗前，项目部对设备滑动轴承间隙进行了测量，均符合要求。

按计划冲洗后，除一路直管外，其余油管路全部冲洗合格，针对一路冲洗不合格的油管，项目部采取的冲洗措施：将其他支管及主管的连接处加设隔离盲板，加大不合格支管的冲洗流量，采取措施后，冲洗合格。

【问题】1.制冷机机组滑动轴承间隙要测量哪几个项目？分别用什么方法测量？【案例6】在设备螺纹连接件装配时，施工班组遇到有预紧力规定要求的紧固螺纹的连接，经技术交底和反复实践，施工人员熟练掌握各种紧固方法的操作技能，圆满完成了所有螺纹连接的紧固工作。

【问题】1.有预紧力规定要求的螺纹连接常用的紧固方法有哪几种？【案例7】电杆及附件安装（见图2）、导线架设后，在线路试验前，某档距内的一条架空导线因事故造成断线，B公司用相同规则导线对断线进行了修复（有2个接头）复后检查，接头处机械强度只有原导线的80%，接触电阻为同长度导线电阻的1.5倍，被A公司要求返工，B公司对断线进行返工修复，施工临时用电工程验收合格。

二级建造师机电实务《施工质量管理》案例分析

四、施⼯质量管理
案例1
某机电安装公司,通过竞标承担了某化⼯⼚的设备、管道安装⼯程。

为兑现投标,公司通过质量策划,编制了施⼯组织设计和相应的施⼯⽅案,并建⽴了现场质量保证体系,制定了检验试验卡,要求严格执⾏三检制。

⼯程进⼈后期,为赶⼯期,采⽤加班加点办法加快管道施⼯进度,由此也造成了质量与进度的⽭盾。

质量检查员在管道施⼯质量检查时发现,不锈钢管焊接变形过⼤,整条管成成折线状,不得不拆除,重新组对焊接,造成直接经济损失1600元。

问题:
(1)三检制的⾃检、互检、专检责任范围应如何界定?本案例是哪个检验环节失控?
(2)影响施⼯质量的因素有哪些?是什么因素造成本案例不锈钢管焊接变形过⼤?
(3)质量事故如何界定?本案例问题应如何定性?
(4)质量事故处理有⼏种形式?本案例属于哪种?
参考答案
(1)⼀般情况下,原材料、半成品、成品的检验以专职检验⼈员为主,⽣产过程的各项作业的检验则以施⼯现场操作⼈员的⾃检、互检为主,专职检验⼈员巡回抽检为辅。

本案例问题出在⾃检和互检,在这两个环节上有失控。

(2)影响施⼯质量的因素有⼈、机(包括检验器具)、料、法、环五⼤因素;造成本案
例不锈钢管焊接变形过⼤的主要因素是⼈。

(3)由于⼯程施⼯质量不符合规定标准⽽引发或造成规定数额以上经济损失、⼯期延误或造成设备⼈⾝安全,影响使⽤功能的即构成质量事故。

本案例问题可按⼀般质量问题由施⼯单位⾃⾏处理。

(4)施⼯质量事故处理的⽅式有返⼯处理、返修处理、让步处理、降级处理、不作处理五种,本案例属于返⼯处理。

二级建造师《机电工程》案例分析

案例某商务楼有地上42层，地下3层(地下2一3层为车库，地下1层和地上1一5层为商场，6层为技术层，7层一42层为办公楼，其中22层为避难层)。

经过公开招标，商务楼内的建筑给排水工程、建筑电气工程、通风与空调工程由A施工单位承包安装。

建筑智能化工程(火灾报警及消防联动系统、安全防范系统、建筑设备监控系统、通信网络系统)由B施工单位承包安装。

电梯工程由C施工单位承包安装。

有线电视系统由市有线台施工单位安装。

电话通信系统由电话局施工单位安装。

供电部门施工单位安装商务楼内变配电工程，但不安装发电机。

商务楼有8台曳引式电梯和20台自动扶梯，柴油发电机组一台和不间断电源设备，冷水机组、热泵机组、水泵、冷却塔等大型设备，均由建设单位订购。

因建设单位资金问题，商务楼智能化系统以后再集成，卫星电视天线不安装。

问题1.A施工单位承建的项目中有哪些子分部工程?2.B 公司在商务楼智能化工程中承担了哪些智能化系统和子系统项目的安装?3.电梯设备到达施工场地，C公司要检查哪些主要部件?答案1.本案例的商务楼机电工程属建筑机电工程项目，A施工单位承建的子分部工程有室内给水系统，室内排水系统，卫生器具安装，供热锅炉及辅助设备安装;供电干线，动力工程，电气照明，备用电源和不间断电源安装，防雷及接地工程;空调系统，送排风系统，防排烟系统，制冷设备系统，空调水系统。

2.本案例的B公司在商务楼智能化工程中承担了：火灾报警及消防联动系统;安全防范系统(电视监控子系统、防盗报警子系统、巡更子系统、门禁子系统、停车管理子系统);综合布线系统(计算机网络系统);建筑设备监控系统(空调与通风设备监控系统、变配电设备监控系统、照明设备监控系统、给排水设备监控系统、热源和热交换设备监控系统、冷冻和冷却设备监控系统、电梯和自动扶梯设备监控系统)等系统和子系统项目的安装。

3.本案例的电梯设备到达施工场地C公司要检查的主要部件有：驱动主机、导轨、门系统、轿厢、对重、安全部件、随行电缆、电气装置等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二级建造师《机电工程》典型案例分析（1）
案例一：
背景：某新建坑口电厂一期安装工程，装机容量为2×30M W的汽轮发电机组，采用直接空冷方式汽轮机和循环流化床锅炉，锅炉烟气采用电除尘和干式除灰系统进行处理，所有排放废水车间处理再循环使用。

工程由A 施工单位承包，其中：2×30M W汽轮发电机组的所有主辅机设备分包给B施工单位安装主。

合同签定后初步设计随即开始，与此同时建设单位要求A施工单位编制该工程的施工组织设计。

锅炉主吊机械为D B Q1500塔吊。

汽机间的设备用60t行车吊装。

安装质量要求高，焊接要进行工艺评定。

建立安全管理体系，根据分析现场的危险源，制定相应安全措施。

各专业制定了施工方案。

问题：
1、建设单位要求A施工单位编制施工组织设计的时间是否妥当?编制施工组织设计的依据是什么?
答：建设单位要求A施工单位编制施工组织设计的时间不妥，因为初步设计刚刚开始，施工组织设计编制的依据还不全。

施工组织设计编制的依据是：工程施工合同及招标、投标文件和已签约的与工程有关的协议;
已批准的初步设计及有关的图纸资料;工程概算和主要
工程量;设备清单及主要材料清单;主体设备技术文件
及新产品的工艺性试验资料;现场情况调查资料。

2、B施工单位应编制什么类型的施工组织设计?应编制哪些安装施工方案?
答：B施工单位应编制单位工程施工组织设计，其编制的主要安装施工方案有锅炉、汽机、电机等大型设备起重、吊装和焊接等方案。

3、施工总平面布置应考虑的主要内容有哪些?
答：十二项内容：已建和待建工程的平面布置、位置、坐标、标高;永久厂区边界和永久征购地边界;施工临时围墙位置及征租地边界;施工场地的划分;移动式
起重机的行走路线;垂直运输设施的位置;设备库区、材料库区、设备组装、加工及堆放场地、机械机具库区;施工和生活用临时设施。

供电变电站及供电线路、供水升压站及供水管线、供热锅炉房及供热管线、消防设施、办公室、道路等;施工期间厂区和施工区的竖向布置及
防洪排涝设施位置、标高;厂区测量控制网基点的位置、坐标;必要的图例、比例尺、带有坐标的方格网、方向及风玫瑰;技术经济指标。

案例二：
背景：西南炼钢厂3号板坯连铸机安装。

其型号为1机双流弧板坯连铸机，年产量2500000t,板坯宽≥2.2m，该板坯连铸机包括钢包回转台、中间罐车、连铸设备。

设备安装前按照设备说明、设计图纸、工程施工技术及验收规范和现场情况，施工单位编制了“西南炼钢厂3号板坯连铸机安装施工方案。

”(后面内容略)
问题：
1、简述施工方案应包括哪些内容?
答：工程概况及施工特点;主要工程量;机电安装工程施工方法和工艺流程;施工机械的选用及场地布置;进
度计划安排和控制;工程质量要求;安全技术措施等方面。

2、施工单位编制的施工方案要点是否符合要求?简要说明理由。

答：施工单位编制的施工方案要点符合施工方案编
写依据和内容的要求。

因为施工单位编制的施工方案满足施工综合进度依据的要求;满足进度计划安排和控制
内容的要求;满足施工方法和安全技术措施内容的要求;满足施工方法和工艺流程，以及工程质量容的要求;满
足施工机械的选用、施工方法内容的要求;满足安全技术措施内容的要求。

3、该施工方案的选用，一般要经历哪几个阶段?
答：根据施工方案编写程序的要求，其必须经过明确要求→确定目标→分析与综合→评价→优化→提供方案→审核批准七个阶段。

案例三：
背景：东北某机电工程公司在承包东北某大型鼓风机制造厂工程，为保证工程优质高速建设，按施工总平面图设计要求进行了总平面图布置设计，经建设单位审核，施工总平面图设计依据正确，施工总平面图内容全面，符合施工总平面图设计的要求。

经建设单位组织咨询单位、勘察单位、设计单位、监理单位会审，批准了该项目的施工总平面图设计。

问题：
1、编制施工总平面图设计应考虑哪些要求?
答：应根据施工总平面图设计的依据和施工总平面图的内容来布置，布置时应符合以下要求：(1)紧凑，方面，合理利用地形，节省施工用地，占地要省，不占或少占农田;(2)短运输、少搬运、二次搬运要尽可能减少
到最少;(3)临时设施要在满足需要的前提下，充分利用可利用的社会资源，少用资金;(4)符合施工管理流程，减少施工过程的交叉作业;(5)有利于施工、生活、安全、消防、环保、市容、卫生、劳动保护等。

施工总平面布置效果应满足现场文明整洁的要求(6)符合国家有关的
规定和法律、法规。

2、施工总平面图的设计要经哪些步骤?
答：一般步骤是：起重机的位置→设备组合、加工及堆放场地→设备库区、材料库区→交通运输→办公、生活等临时设施→供水、供电、供热线路→计算经济指标→综合对比评价→修改及制图。

3、施工总平面图设计应根据哪些内容布置?
答：起重机械的布置;设备组合、加工及堆放场地的布置;交通运输平面布置;办公、生活等临时设施的布置;供水、供电、供热线路的布置;经济指标。
