实验一寄存器实验实验目的：了解模型机中各种寄存器结构、工作原理及其控制方法。
实验要求：利用CPTH 实验仪上的K16..K23 开关做为DBUS 的数据，其它开关做为控制信号，将数据写入寄存器，这些寄存器包括累加器A，工作寄存器W，数据寄存器组R0..R3，地址寄存器MAR，堆栈寄存器ST，输出寄存器OUT。
实验电路：寄存器的作用是用于保存数据的CPTH 用74HC574 来构成寄存器。
74HC574 的功能如下：- 1 -实验1：A，W 寄存器实验原理图寄存器A原理图寄存器W 原理图连接线表：- 2 -系统清零和手动状态设定：K23-K16开关置零，按[RST]钮，按[TV/ME]键三次，进入"Hand......"手动状态。
在后面实验中实验模式为手动的操作方法不再详述．将55H写入A寄存器二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据55H置控制信号为：按住STEP脉冲键，CK由高变低，这时寄存器A的黄色选择指示灯亮，表明选择A寄存器。
放开STEP键，CK由低变高，产生一个上升沿，数据55H被写入A寄存器。
将66H写入W寄存器二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据66H- 3 -置控制信号为：按住STEP脉冲键，CK由高变低，这时寄存器W 的黄色选择指示灯亮，表明选择W寄存器。
放开STEP 键，CK 由低变高，产生一个上升沿，数据66H 被写入W 寄存器。
注意观察：１．数据是在放开STEP键后改变的，也就是CK的上升沿数据被打入。
２．WEN，AEN为高时，即使CK有上升沿，寄存器的数据也不会改变。
实验2：R0，R1，R2，R3 寄存器实验连接线表- 4 -将11H、22H、33H、44H写入R0、R1、R2、R3寄存器将二进制开关K23-K16，置数据分别为11H、22H、33H、44H置控制信号为：K11、K10为10，K1、k0分别为00、01、10、11并分别按住STEP 脉冲键，CK 由高变低，这时寄存器R0、R1\R2\R3 的黄色选择指示灯分别亮，放开STEP键，CK由低变高，产生一个上升沿，数据被写入寄存器。
广工微机实验报告

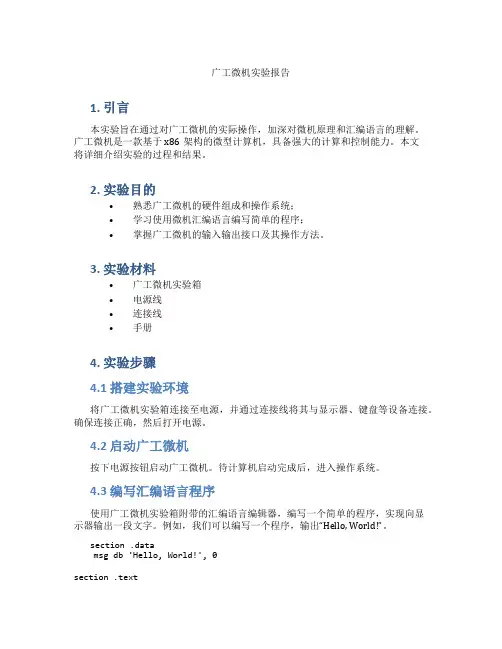

广工微机实验报告1. 引言本实验旨在通过对广工微机的实际操作，加深对微机原理和汇编语言的理解。

广工微机是一款基于x86架构的微型计算机，具备强大的计算和控制能力。
本文将详细介绍实验的过程和结果。
2. 实验目的•熟悉广工微机的硬件组成和操作系统；•学习使用微机汇编语言编写简单的程序；•掌握广工微机的输入输出接口及其操作方法。
3. 实验材料•广工微机实验箱•电源线•连接线•手册4. 实验步骤4.1 搭建实验环境将广工微机实验箱连接至电源，并通过连接线将其与显示器、键盘等设备连接。
确保连接正确，然后打开电源。
4.2 启动广工微机按下电源按钮启动广工微机。
待计算机启动完成后，进入操作系统。
4.3 编写汇编语言程序使用广工微机实验箱附带的汇编语言编辑器，编写一个简单的程序，实现向显示器输出一段文字。
例如，我们可以编写一个程序，输出“Hello, World!”。
section .datamsg db 'Hello, World!', 0section .textglobal _start_start:; 输出字符串mov eax, 4mov ebx, 1mov ecx, msgmov edx, 13int 0x80; 退出程序mov eax, 1xor ebx, ebxint 0x804.4 汇编和链接程序将编写好的汇编语言程序保存为.asm文件后，打开命令行界面，进入.asm文件所在的目录。
使用广工微机实验箱附带的汇编器和链接器，将汇编语言程序编译和链接成可执行文件。
nasm -f elf32 program.asm -o program.old -m elf_i386 program.o -o program4.5 运行程序编译和链接成功后，我们可以运行生成的可执行文件。
在命令行界面中输入以下命令，运行程序。
./program4.6 查看输出结果程序运行后，会在显示器上输出“Hello, World!”。
