实验一.脱机运算器部件实验一、教学计算机的通电启动和关闭操作1.教学计算机系统通电启动的操作步骤:(1) 准备一台串行接口运行正常的PC机;(2) 将TH-union计原16放在实验台上,打开实验箱的盖子,确定电源处于断开状态;(3) 将黑色的电源线一端接220V交流电源,另一端插在计原16实验箱的电源插座;(4) 取出通讯线,将通讯线的9芯插头接在计原16实验箱后板上左侧位置的串口插座,另一端接到PC机的串口上;(5) 将计原16实验系统左下方的五个黑色的功能控制开关置于00010的位置(连续、内存读指令、微程序、联机、16位),开关拨向上方表示“1”,拨向下方表示“0”;(6) 接通电源,船形开关和5V电源指示灯亮。
(7) 在PC机上运行PCEC16.EXE文件,根据使用的PC机的串口情况选“1”或“2”,其它的设置一般不用改动,直接回车即可。
(具体步骤附后)(8) 按一下“RESET”按键,再按一下“START”按键,PC机屏幕上显示:TH-union CRT MONITORVersion 1.0 April 2001Computer Architectur Lab., Tsinghua UniversityProgrammed by He Jia>这个版权信息显示出来之后,表示教学机已经进入正常运行状态,等待输入监控命令。
实验注意事项:1.连接电源线和通讯线前TH-union计原16实验系统的电源开关一定要处于断开状态,否则可能损坏教学计算机系统的或PC机的串行接口电路;2.五个黑色控制开关的功能示意图如下:开关位置,自左向右共5个,分别控制1 2 3 4 5向上拨:单步手工拨指令组合逻辑运算器联机 8位向上拨:连续读内存指令微程序运算器脱机 16位几种常用的工作方式,(开关向上拨表示为1,向下拨表示0)工作方式功能开关状态连续运行程序、硬连线控制器、联机、16位机 00110连续运行程序、微程序控制器、联机、16位机 00010单步、手拨指令、硬连线控制器、联机、16位机 11110单步、手拨指令、微程序控制器、联机、16位机 11010单步、脱机运算器实验、16位机 100002.关闭教学计算机系统在需要关闭教学计算机系统时,应首先通过安装在机箱右侧板上的开关关闭交流电源,教学机上的全部指示灯都会熄灭。
多思计算机组成原理实验 1 全加器实验

实验 1 全加器实验1.1 实验目的1) 熟悉多思计算机组成原理网络虚拟实验系统的使用方法。
2) 掌握全加器的逻辑结构和电路实现方法。
1.2 实验要求1) 做好实验预习,复习全加器的原理,掌握实验元器件的功能特性。
2) 按照实验内容与步骤的要求,独立思考,认真仔细地完成实验。
3) 写出实验报告。
1.3 实验电路本实验使用的主要元器件有:与非门、异或门、开关、指示灯。

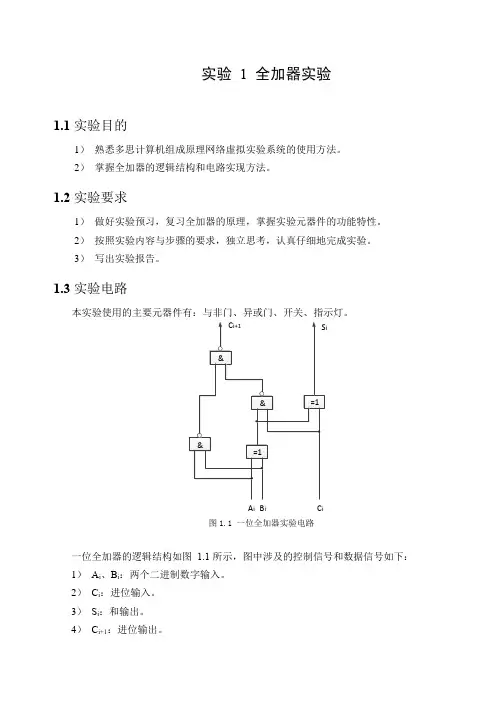

图1.1 一位全加器实验电路一位全加器的逻辑结构如图 1.1 所示,图中涉及的控制信号和数据信号如下: 1) A i 、B i :两个二进制数字输入。
2) C i :进位输入。
3) S i :和输出。
4) C i+1:进位输出。
&& &=1=1Ai B i C i C i +1 Si1.4 实验原理1 位二进制加法器有三个输入量:两个二进制数字A i、B i 和一个低位的进位信号C i,这三个值相加产生一个和输出Si 以及一个向高位的进位输出C i+1,这种加法单元称为全加器,其逻辑方程如下:S i=A i⊕B i⊕C i (1.1)C i+1=A i B i+B i C i+C i A i1.5 实验内容与步骤1.运行虚拟实验系统,从左边的实验设备列表选取所需组件拖到工作区中,按照图 1.1所示搭建实验电路,得到如图 1.2 所示的实验电路。
图1.2 一位全加器虚拟实验电路2.打开电源开关,按表1-1 中的输入信号设置数据开关,根据显示在指示灯上的运算结果填写表1-1 中的输出值。
3.关闭电源开关,增加元器件,实现一个 2 位串行进位并行加法器。
用此加法器进行运算,根据运算结果填写好表1-2。
1.6 思考与分析1.串行进位并行加法器的主要缺点是什么?有改进的方法吗?高位的运算必须等到低位的进位产生才能进行,因此运算速度较慢。
改进方法:为了提高运算速度,可采用超前进位的方式,即每一位的进位根据各位的输入同时预先形成,而与低位的进位无关。
计算机组成原理实验一运算器组成实验

实验一 运算器组成实验一、实验目的1.熟悉双端口通用寄存器堆的读写操作。
2.熟悉简单运算器的数据传送通路。
3.验证运算器74LS181的算术逻辑功能。
4.按给定数据,完成指定的算术、逻辑运算。
二、实验电路ALU-BUS#DBUS7DBUS0Cn#C三态门(244)三态门(244)ALU(181)ALU(181)S3S2S1S0MA7A6A5A4F7F6F5F4F3F2F1F0B3B2B1B0Cn+4CnCnCn+4LDDR2T2T2LDDR1LDRi T3SW-BUS#DR1(273)DR2(273)双端口通用寄存器堆RF(ispLSI1016)RD1RD0RS1RS0WR1WR0数据开关(SW7-SW0)数据显示灯A3A2A1A0B7B6B5B4图3.1 运算器实验电路LDRi T3AB三态门R S -B U S #图3.1示出了本实验所用的运算器数据通路图。
参与运算的数据首先通过实验台操作板上的八个二进制数据开关SW7-SW0来设置,然后输入到双端口通用寄存器堆RF 中。
RF(U54)由一个ispLSI1016实现,功能上相当于四个8位通用寄存器,用于保存参与运算的数据,运算后的结果也要送到RF 中保存。
双端口寄存器堆模块的控制信号中,RS1、RS0用于选择从B 端口(右端口)读出的通用寄存器,RD1、RD0用于选择从A 端口(左端口)读出的通用寄存器。
而WR1、WR0用于选择写入的通用寄存器。
LDRi 是写入控制信号,当LDRi=1时,数据总线DBUS上的数据在T3写入由WR1、WR0指定的通用寄存器。
RF的A、B端口分别与操作数暂存器DR1、DR2相连;另外,RF的B端口通过一个三态门连接到数据总线DBUS上,因而RF中的数据可以直接通过B端口送到DBUS上。
DR1(U47)和DR2(U48)各由1片74LS273构成,用于暂存参与运算的数据。
DR1接ALU 的A输入端口,DR2接ALU的B输入端口。
计算机组成原理 实验报告

计算机组成原理实验报告计算机组成原理实验报告引言计算机组成原理是计算机科学与技术专业中的一门重要课程,通过实验学习可以更好地理解和掌握计算机的基本原理和结构。
本实验报告将介绍我在学习计算机组成原理课程中进行的实验内容和实验结果。
实验一:二进制与十进制转换在计算机中,数据以二进制形式存储和处理。
通过这个实验,我们学习了如何将二进制数转换为十进制数,以及如何将十进制数转换为二进制数。
通过实际操作,我更深入地了解了二进制与十进制之间的转换原理,并且掌握了转换的方法和技巧。
实验二:逻辑门电路设计逻辑门电路是计算机中的基本组成部分,用于实现不同的逻辑运算。
在这个实验中,我们学习了逻辑门的基本原理和功能,并通过电路设计软件进行了实际的电路设计和模拟。
通过这个实验,我深入理解了逻辑门电路的工作原理,并且掌握了电路设计的基本方法。
实验三:组合逻辑电路设计组合逻辑电路是由多个逻辑门组合而成的电路,用于实现复杂的逻辑功能。
在这个实验中,我们学习了组合逻辑电路的设计原理和方法,并通过实际的电路设计和模拟,实现了多个逻辑门的组合。
通过这个实验,我进一步掌握了逻辑电路设计的技巧,并且了解了组合逻辑电路在计算机中的应用。
实验四:时序逻辑电路设计时序逻辑电路是由组合逻辑电路和触发器组合而成的电路,用于实现存储和控制功能。
在这个实验中,我们学习了时序逻辑电路的设计原理和方法,并通过实际的电路设计和模拟,实现了存储和控制功能。
通过这个实验,我进一步了解了时序逻辑电路的工作原理,并且掌握了时序逻辑电路的设计和调试技巧。
实验五:计算机指令系统设计计算机指令系统是计算机的核心部分,用于控制计算机的操作和运行。
在这个实验中,我们学习了计算机指令系统的设计原理和方法,并通过实际的指令系统设计和模拟,实现了基本的指令功能。
通过这个实验,我深入了解了计算机指令系统的工作原理,并且掌握了指令系统设计的基本技巧。
实验六:计算机硬件系统设计计算机硬件系统是由多个模块组成的,包括中央处理器、存储器、输入输出设备等。
计算机组成原理实验报告实验一

计算机组成与结构实验报告一、实验题目:1、C51高级语言模型机的设计和实现2、基本逻辑单元实验二、实验目的与要求:实验一:1.学习手动实验环境的建立2.了解如何实现中断服务、控制流水灯的快慢等实验二:1.学习构成计算机硬件的基础数字逻辑电路的应用;2.了解74LS08逻辑与、74LS32逻辑或、74LS04逻辑非、74LS138三-八译码器的工作方式。
三、实验步骤(阐述主要步骤):实验一:①首先卸去实验连接,系统工作方式设为“微控/在线”。
②程序代码及微指令代码的装载③把I/O单元的S15~S0开关设置为“0FF01”。
④点击或按动连续运行命令键,进入程序的连续运行。
⑤结果观察⑥中断更新实验二:①首先卸去实验连接,系统工作方式设为“手动/搭接”。
②将I/O单元S15~S8开关置高电平(拨向上方)用作输出设备。
③分别进行逻辑与、逻辑非、逻辑或以及三八译码器的接线操作④结果观察四、实验结论:实验一:设计了一个死循环,S15-S8的对应发光管进入带进位左右移循环状态。
将S7~S0设置为“00h”,对应S7~S0的发光管处“暗”状态。
中断更新后,S15~S8所对应的发光管的移动速度明显变慢。
将S7~S0设置为“01h”,再按中断按钮,S15~S8的发光管移动速度明显加快。
实验二:1、逻辑与:当与门输入为全1时,其输出为1;否则输出为0。
2、逻辑或:当或门输入为全0时,其输出为0;否则输出为1。
3、逻辑非:当非门输入为0时,其输出为1;当非门输入为1时,其输出为0。
4、三八译码器:验证结果:C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y70 0 0 0 1 1 1 1 1 1 10 0 1 1 0 1 1 1 1 1 10 1 0 1 1 0 1 1 1 1 10 1 1 1 1 1 0 1 1 1 11 0 0 1 1 1 1 0 1 1 11 0 1 1 1 1 1 1 0 1 11 1 0 1 1 1 1 1 1 0 11 1 1 1 1 1 1 1 1 1 0五、心得体会:实验一:通过本次实验,我熟悉了试验箱的各个部件,以及学会了如何手动建立实验环境,简单的流水灯实验,让我学习到中断以及更新如何控制,同时,加深了二进制与十六进制之间的转换,学习到了输入输出端启动指令的操作。
计算机组成原理 实验报告

计算机组成原理实验报告计算机组成原理实验报告引言:计算机组成原理是计算机科学与技术专业的重要课程,通过学习该课程,我们可以深入了解计算机的工作原理和内部结构。
本次实验旨在通过实际操作,加深对计算机组成原理的理解,并掌握一些基本的计算机硬件知识。
实验目的:1. 理解计算机的基本组成部分,包括中央处理器(CPU)、存储器、输入输出设备等;2. 掌握计算机的运行原理,了解指令的执行过程;3. 学习使用计算机组成原理实验箱,进行实际的硬件连接和操作。
实验过程:1. 实验一:组装计算机本次实验中,我们需要从零开始组装一台计算机。
首先,我们按照实验指导书的要求,选择合适的硬件组件,包括主板、CPU、内存、硬盘等。
然后,我们将这些硬件组件逐一安装到计算机箱中,并连接好电源线、数据线等。
最后,我们将显示器、键盘、鼠标等外设连接到计算机上。
2. 实验二:安装操作系统在计算机组装完成后,我们需要安装操作系统。
本次实验中,我们选择了Windows 10作为操作系统。
首先,我们将Windows 10安装盘插入计算机的光驱中,并重启计算机。
然后,按照安装向导的指引,选择安装语言、时区等相关设置。
最后,我们根据自己的需求选择安装方式,并等待操作系统安装完成。
3. 实验三:编写并执行简单的汇编程序在计算机组装和操作系统安装完成后,我们需要进行一些简单的编程实验。
本次实验中,我们选择了汇编语言作为编程工具。
首先,我们编写了一个简单的汇编程序,实现两个数相加的功能。
然后,我们使用汇编器将程序翻译成机器码,并将其加载到计算机的内存中。
最后,我们通过调试器来执行这个程序,并观察程序的执行结果。
实验结果与分析:通过本次实验,我们成功地组装了一台计算机,并安装了操作系统。
在编写并执行汇编程序的实验中,我们也成功地实现了两个数相加的功能。
通过观察程序的执行结果,我们发现计算机能够按照指令的顺序逐条执行,并得到正确的结果。
这进一步加深了我们对计算机的工作原理的理解。
计算机组成原理实验报告精品9篇

计算机组成原理实验报告课程名称计算机组成原理实验学院计算机专业班级学号学生姓名指导教师20年月日实验一:基础汇编语言程序设计实验1实验目的●学习和了解TEC-XP+教学实验监控命令的用法;●学习和了解TEC-XP+教学实验系统的指令系统;●学习简单的TEC-XP+教学实验系统汇编程序设计。
2实验设备及器材●工作良好的PC机;●TEC-XP+教学实验系统和仿真终端软件PCEC。
3实验说明和原理实验原理在于汇编语言能够直接控制底层硬件的状态,通过简单的汇编指令查看、显示、修改寄存器、存储器等硬件内容。
实验箱正如一集成的开发板,而我们正是通过基础的汇编语言对开发板进行使用和学习,过程中我们不仅需要运用汇编语言的知识,还需要结合数字逻辑中所学的关于存储器、触发器等基本器件的原理,通过串口通讯,实现程序的烧录,实验箱与PC端的通讯。
4实验内容1)学习联机使用TEC-XP+教学实验系统和仿真终端软件PCEC;2)学习使用WINDOWS界面的串口通讯软件;3)使用监控程序的R命令显示/修改寄存器内容、D命令显示存储内容、E命令修改存储内容;4)使用A命令写一小段汇编程序,U命令反汇编输入的程序,用G命令连续运行该程序,用T、P命令单步运行并观察程序单步执行情况。
5实验步骤1)准备一台串口工作良好的PC机器;2)将TEC-XP+放在实验台上,打开实验箱的盖子,确定电源处于断开状态;3)将黑色的电源线一段接220V交流电源,另一端插在TEC-XP+实验箱的电源插座里;4)取出通讯线,将通讯线的9芯插头接在TEC-XP+实验箱上的串口"COM1"或"COM2"上,另一端接到PC机的串口上;5)将TEC-XP+实验系统左下方的六个黑色的控制机器运行状态的开关置于正确的位置,再找个实验中开关应置为001100(连续、内存读指令、组合逻辑、联机、16位、MACH),6)控制开关的功能在开关上、下方有标识;开关拨向上方表示"1",拨向下方表示"0","X"表示任意,其他实验相同;7)打开电源,船型开关盒5V电源指示灯亮;8)在PC机上运行PCEC16.EXE文件,根据连接的PC机的串口设置所用PC机的串口为"1"或"2",其他的设置一般不用改动,直接回车即可; (8)按一下"RESET"按键,再按一下"START"按键,主机上显示:6实验截图及思考题【例3】计算1到10的累加和。
淮海工学院-计算机组成原理-实验1-存储器实验

淮海工学院计算机工程学院实验报告书课程名:《计算机组成原理》题目:实验一存储器实验班级:计算机161学号:2016123163姓名:梁凡1、目的与要求掌握静态随机存取存储器RAM 工作特性及数据的读写方法。
2、实验设备ZYE1601B 计算机组成原理教学实验箱一台,排线若干。
3、实验步骤与源程序l) 实验接线如下: ⑴ MBUS 连BUS2; ⑵ EXJ1连BUS3;⑶ 跳线器J22的T3连TS3; ⑷ 跳线器J16的SP 连H23;⑸ 跳线器SWB 、CE 、WE 、LDAR 拨在左边(手动位置)。
2) 连接实验线路,仔细查线无误后接通电源。
形成时钟脉冲信号T3,方法如下:在时序电路模块中有两个二进制开关“运行控制”和“运行方式”。
将“运行控制”开关置为“运行”状态、“运行方式”开关置为“连续”状态时,按动“运行启动”开关,则T3有连续的方波信号输出,此时调节电位器W1,用示波器观察,使T3输出实验要求的脉冲信号;本实验中“运行方式”开关置为“单步”状态,每按动一次“启动运行”开关,则T3输出一个正单脉冲,其脉冲宽度与连续方式相同。
3) 具体操作步骤图示如下: 给存储器的00地址单元中写入数据11,具体操作步骤如下:如果要对其它地址单元写入内容,方法同上,只是输入的地址和内容不同。
(4) 读出刚才写入00地址单元的内容,观察内容是否与写入的一致。
具体操作步骤如下:4、结果分析与实验体会CE=1SWB=0LDAR=1 SWB=0 CE=0 WE=1 CE=1 SWB=0 LDAR=1 SWB=1 CE=01)根据存储器的读写原理,填写表2.5.2。
2)记录向存储器写入数据的操作过程。
按照前面介绍的实验步骤向存储器地址为00H, 01H,02H,03H,04H,05H的单元分别写入数据:55H,33H,44H,66H,08H,F0H。
3)写出读出存储器单元内容的操作过程并记录以下地址单元读出的内容。
(完整word版)计算机组成原理实验1~4

实验一寄存器实验一、实验目的1、了解CPTH模型机中寄存器的结构、工作原理及其控制方法.2、熟悉CPTH实验仪的基本构造及操作方法。
二、实验电路寄存器的作用是用于保存数据的,因为CPTH模型机是8位的,因此模型机中大部寄存器是8 位的,标志位寄存器(Cy, Z)是二位的.CPTH 用74HC574 (8—D触发器)来构成寄存器。
74HC574 的功能如表1—1所示:图1-1 74HC574的引脚图1. 在CLK的上升沿将输入端的数据打入到8 个触发器中2. 当OC = 1 时触发器的输出被关闭,当OC=0 时触发器的输出数据表1-1 74HC574功能表图1—2 74HC574工作波形图三、实验内容(一)proteus仿真平台1、proteus仿真平台简介Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件。
它不仅具有其它EDA工具软件的仿真功能,还能仿真单片机及外围器件.它的主界面如图1-3所示:图1—3 proteus仿真平台主界面2、在proteus平台上运行电路:寄存器_1.DSN。
拨动开关,观察灯的亮灭,回答思考题1。
思考题1:先使OC=1,拨D0~D7=00110011,按下CK提供CLK上升沿;再拨D0~D7=01000100,OC=0,此时Q0~Q7为多少?3、CPTH模型机上,寄存器A的电路组成如图1-4所示。
在proteus平台上运行电路:寄存器_2.DSN,回答思考题2。
图1-4 寄存器A原理图思考题2:数据从D端传送到Q端,相应的控制端如何设置?3、CPTH模型机上,寄存器组R0~R3的电路组成如图1-5所示。
在proteus平台上运行电路:寄存器_3。
DSN,回答思考题3。
图1—5 寄存器组R0~R3 原理图74LS139是2—4线译码器,由A、B两个输入端选择控制4个输出端Y0~Y3,使能端E低电平有效,允许译码输出。
74HC32是或门,两个输入端同时为低电平,输出为低电平.具体的控制方式见表1-2。
计算机组成原理实验报告

计算机组成原理实验报告计算机组成原理实验报告引言:计算机组成原理是计算机科学与技术专业的重要课程之一,通过实验可以更好地理解和掌握计算机的组成原理。
本篇实验报告将介绍我们在计算机组成原理实验中所进行的实验内容和实验结果。
实验一:逻辑门电路设计在这个实验中,我们学习了逻辑门电路的设计和实现。
通过使用门电路,我们可以实现与门、或门、非门等基本逻辑运算。
我们首先学习了逻辑门电路的真值表和逻辑代数的基本运算规则,然后根据实验要求,使用逻辑门电路设计了一个简单的加法器电路,并通过仿真软件进行了验证。
实验结果表明,我们设计的加法器电路能够正确地进行二进制数的加法运算。
实验二:数字逻辑电路实现在这个实验中,我们进一步学习了数字逻辑电路的实现。
通过使用多路选择器、触发器等数字逻辑元件,我们可以实现更复杂的逻辑功能。
我们首先学习了多路选择器的原理和使用方法,然后根据实验要求,设计了一个4位二进制加法器电路,并通过数字逻辑实验板进行了搭建和测试。
实验结果表明,我们设计的4位二进制加法器能够正确地进行二进制数的加法运算。
实验三:存储器设计与实现在这个实验中,我们学习了存储器的设计和实现。
存储器是计算机中用于存储和读取数据的重要组成部分。
我们首先学习了存储器的基本原理和组成结构,然后根据实验要求,设计了一个简单的8位存储器电路,并通过实验板进行了搭建和测试。
实验结果表明,我们设计的8位存储器能够正确地存储和读取数据。
实验四:计算机硬件系统设计与实现在这个实验中,我们学习了计算机硬件系统的设计和实现。
计算机硬件系统是计算机的核心部分,包括中央处理器、存储器、输入输出设备等。
我们首先学习了计算机硬件系统的基本原理和组成结构,然后根据实验要求,设计了一个简单的计算机硬件系统,并通过实验板进行了搭建和测试。
实验结果表明,我们设计的计算机硬件系统能够正确地进行指令的执行和数据的处理。
结论:通过这些实验,我们深入学习了计算机组成原理的相关知识,并通过实践掌握了计算机组成原理的基本原理和实现方法。
计算机组成原理 实验一 熟悉实验环境(Quartus Ⅱ) 实验报告

大学实验报告
成绩
课程名称 计算机组成原理 指导教师
实验日期 2020
院(系) 计算机学院 专业班级
实验地点
学生姓名
学号
同组人
实验项目名称
实验一 熟悉实验环境
一、 实验目的和要求
实验目的: 1. 熟悉 QuartusII 环境; 2. 学习在 QuartusII 中新建项目、文件、编译、仿真。 3. 学习使用组成原理实验箱运行 QuartusII 的项目。
1.单击 动打开。
下载按钮或是使用 Tools->Programmer 命令,编程器窗口自
2.在图中,单击“Start”按钮,计算机就开始下载编程文件,开始下载后, 屏幕上的进度条以百分数表示下载进度。下载完成后如下图所示。
注意:下载前应检查窗口中的欲下载的文件名、器件型号和下载模式是否正 确,硬件编程器是否存在等,只有上述正确才可以开始下载。
大学实验报告(附页)
3.在上图还可以单击“Device and Pin Options”按钮,在弹出的“Device and PinOptions”窗口中,单击“Unused Pins”对未使用引脚进行处理。
4.选择“As input tri-stated”(避免未使用引脚对系统中其他元器件造成 影响,保证系统可靠工作,一般可将未使用引脚设定为三态输入方式)后,单击 “确定”按钮,返回上图所示窗口。
计组实验报告

计算机组成原理实验报告一一、算术逻辑运算器1.实验目的与要求:目的: ①掌握算术逻辑运算器单元ALU(74LS181)的工作原理。
②掌握简单运算器的数据传输通道。
③验算由74LS181等组合逻辑电路组成的运输功能发生器运输功能。
④能够按给定数据, 完成实验指定的算术/逻辑运算。
要求: 完成实验接线和所有练习题操作。
实验前, 要求做好实验预习, 掌握运算器的数据传送通道和ALU的特性, 并熟悉本实验中所用的模拟开关的作用和使用方法。
实验过程中, 要认真进行实验操作, 仔细思考实验有关的内容, 把自己想得不太明白的问题通过实验去理解清楚, 争取得到最好的实验结果, 达到预期的实验教学目的。
实验完成后, 要求每个学生写出实验报告。
2.实验方案:1. 两片74LS181(每片4位)以并/串联形式构成字长为8为的运算器。
2. 8为运算器的输出经过一个输入双向三态门(74LS245)与数据总线相连, 运算器的两个数据输入端分别与两个8位寄存器(74LS273)DR1和DR2的输出端相连, DR1和DR2寄存器是用于保存参加运算的数据和运算的结果。
寄存器的输入端于数据总线相连。
3. 8位数据D7~D0(在“INPUT DEVICE”中)用来产生参与运算的数据, 并经过一个输出三态门(74LS245)与数据总线相连。
数据显示灯(BUS UNIT)已与数据总线相连, 用来显示数据总线上所内容。
4. S3.S2.S1.S0是运算选择控制端, 由它们决定运算器执行哪一种运算(16种算术运算或16种逻辑运算)。
5. M是算术/逻辑运算选择, M=0时, 执行算术运算, M=1时, 执行逻辑运算。
6. Cn是算术运算的进位控制端, Cn=0(低电平), 表示有进位, 运算时相当于在最低位上加进位1, Cn=1(高电平), 表示无进位。
逻辑运算与进位无关。
7. ALU-B是输出三态门的控制端, 控制运算器的运算结果是否送到数据总线BUS上。
计算机组成原理实验报告

计算机组成原理实验报告一、实验目的本次计算机组成原理实验的主要目的是深入理解计算机的内部结构和工作原理,通过实际操作和观察,巩固和拓展课堂上学到的理论知识,培养实践动手能力和解决问题的能力。
二、实验设备本次实验所使用的设备包括计算机主机、逻辑分析仪、示波器、面包板、各种芯片(如 74LS 系列、8255 芯片等)、导线若干。
三、实验内容1、算术逻辑运算单元(ALU)实验通过使用芯片搭建一个简单的算术逻辑运算单元,实现加法、减法、与、或等基本运算,并观察运算结果。
2、存储单元实验构建一个存储单元,了解存储器的读写操作和存储原理,包括随机存储器(RAM)和只读存储器(ROM)。
3、控制器实验设计一个简单的控制器,实现指令的译码和执行,理解计算机如何按照指令序列进行工作。
4、总线结构实验研究计算机内部的总线结构,包括数据总线、地址总线和控制总线,了解它们在信息传输中的作用。
四、实验原理1、算术逻辑运算单元算术逻辑运算单元是计算机中进行算术和逻辑运算的核心部件。
它通常由加法器、减法器、逻辑门等组成。
通过对输入的操作数进行相应的运算操作,产生输出结果。
2、存储单元存储器用于存储程序和数据。
随机存储器(RAM)可以随时读写,但其数据在断电后会丢失;只读存储器(ROM)中的数据在制造时就已确定,只能读取不能修改,且断电后数据不会丢失。
3、控制器控制器是计算机的指挥中心,负责从存储器中取出指令,对指令进行译码,并产生控制信号,控制各个部件的操作。
4、总线结构总线是计算机内部各个部件之间传输信息的公共通道。
数据总线用于传输数据,地址总线用于传输地址信息,控制总线用于传输控制信号。
五、实验步骤(1)按照实验电路图,在面包板上正确连接 74LS 系列芯片,如74LS181 等,构建加法器和逻辑运算电路。
(2)通过改变输入信号的值,使用逻辑分析仪观察输出结果,验证运算的正确性。
2、存储单元实验(1)使用芯片搭建随机存储器(RAM)和只读存储器(ROM)电路。
计算机组成原理实验指导 (1)

计算机组成原理实验指导实验一运算器部件实验一、实验目的⒈掌握简单运算器的数据传输方式。
⒉验证运算功能发生器(74LS181)及进位控制的组合功能。
二、实验要求完成不带进位及带进位算术运算实验、逻辑运算实验,了解算术逻辑运算单元的运用。
三、实验原理实验中所用的运算器数据通路如图7-1-1所示。
其中运算器由两片74LS181以并/串形式构成8位字长的ALU。
运算器的输出经过一个三态门(74LS245)以8芯扁平线方式和数据总线相连,运算器的2个数据输入端分别由二个锁存器(74LS273)锁存,锁存器的输入亦以8芯扁平线方式与数据总线相连,数据开关(INPUT DEVICE)用来给出参与运算的数据,经一三态门(74LS245)以8芯扁平线方式和数据总线相连,数据显示灯(BUS UNIT)已和数据总线相连,用来显示数据总线内容。
图7-1-1运算器电原理图图7-1-1中T2、T4为时序电路产生的节拍脉冲信号,通过连接时序启停单元时钟信号“”来获得,剩余均为电平控制信号。
进行实验时,首先按动位于本实验装置右中侧的复位按钮使系统进入初始待令状态,在LED显示器闪动位出现“P.”的状态下,按【增址】命令键使LED显示器自左向右第4位切换到提示符“L”,表示本装置已进入手动单元实验状态,在该状态下按动【单步】命令键,即可获得实验所需的单脉冲信号,而LDDR1、LDDR2、ALU-B、SW-B、S3、S2、S1、S0、CN、M各电平控制信号用位于LED显示器上方的26位二进制开关来模拟,均为高电平有效。
四、实验连线图7-1-2实验连线示意图按图7-1-2所示,连接实验电路:①总线接口连接:用8芯扁平线连接图7-1-2中所有标明“”或“”图案的总线接口。
②控制线与时钟信号“”连接:用双头实验导线连接图7-1-2中所有标明“”或“”图案的插孔(注:Dais-CMH的时钟信号已作内部连接)。
五、实验系统工作状态设定在闪动的“P.”状态下按动【增址】命令键,使LED显示器自左向右第4位显示提示符“L”,表示本装置已进入手动单元实验状态。
计算机组成原理实验报告

实验1 通用寄存器实验一、实验目的1.熟悉通用寄存器的数据通路。
2.了解通用寄存器的构成和运用。
二、实验要求掌握通用寄存器R3~R0的读写操作。
三、实验原理实验中所用的通用寄存器数据通路如下图所示。
由四片8位字长的74LS574组成R1 R0(CX)、R3 R2(DX)通用寄存器组。
图中X2 X1 X0定义输出选通使能,SI、XP控制位为源选通控制。
RWR为寄存器数据写入使能,DI、OP为目的寄存器写选通。
DRCK信号为寄存器组打入脉冲,上升沿有效。
准双向I/O输入输出端口用于置数操作,经2片74LS245三态门与数据总线相连。
图2-3-3 通用寄存器数据通路四、实验内容1.实验连线2.寄存器的读写操作①目的通路当RWR=0时,由DI、OP编码产生目的寄存器地址,详见下表。
通用寄存器“手动/搭接”目的编码②通用寄存器的写入通过“I/O输入输出单元”向R0、R1寄存器分别置数11h、22h,操作步骤如下:通过“I/O输入输出单元”向R2、R3寄存器分别置数33h、44h,操作步骤如下:③源通路当X2~X0=001时,由SI、XP编码产生源寄存器,详见下表。
通用寄存器“手动/搭接”源编码④通用寄存器的读出五、实验心得通过这个实验让我清晰的了解了通用寄存器的构成以及通用寄存器是如何运用的,并且熟悉了通用寄存器的数据通路,而且还深刻的掌握了通用寄存器R3~R0的读写操作。
实验2 运算器实验一、实验目的掌握八位运算器的数据传输格式,验证运算功能发生器及进位控制的组合功能。
二、实验要求完成算术、逻辑、移位运算实验,熟悉ALU运算控制位的运用。
三、实验原理实验中所用的运算器数据通路如图2-3-1所示。
ALU运算器由CPLD描述。
运算器的输出FUN经过74LS245三态门与数据总线相连,运算源寄存器A和暂存器B的数据输入端分别由2个74LS574锁存器锁存,锁存器的输入端与数据总线相连,准双向I/O输入输出端口用来给出参与运算的数据,经2片74LS245三态门与数据总线相连。
电子科技大学中山学院计算机组成原理实验1系统认识实验

实验一系统认识实验1. 实验目的(1) 建立对计算机组成及其原理的基本认识;(2) 熟悉实验箱的构成;(3) 熟悉联机软件CMA的使用。
2. 实验设备TD-CMA 教学实验系统一套,PC机一台。
3. 实验原理3.1 计算机系统的基本组成一个完整的计算机系统是由硬件系统和软件系统两部分组成的,二者是一个有机的整体,必须协同工作才能发挥计算机的作用。
3.1.1 数字计算机的组成一台典型的数字计算机是由五大部分组成的,即运算器、存储器、控制器、输入设备和输出设备。
其基本硬件结构图如图1-1所示。
图1-1 数字计算机的基本硬件结构图运算器:是用来进行算术和逻辑运算的部件。
它由算术逻辑部件(ALU)和若干通用寄存器组成。
它的主要功能是进行加、减、乘、除等算术运算和实现“与”、“或”、“非”等逻辑运算。
存储器:用来存放程序和数据的部件。
它以单元为单位线性编址,按地址读/写其单元。
输入/输出设备:计算机由输入设备接受外部信息,通过输出设备将信息送往外部。
控制器:负责协调上述部件的操作,发出控制命令,是计算机的指挥中心。
它从存储器中取出指令,进行分析,然后发出由该指令规定的一系列微操作命令,通过控制所有其他部件来完成指令规定的功能。
通常,又把运算器和控制器合在一起称为中央处理器,即CPU。
由图1-1可以看出,在计算机中,基本上有两股信息在流动:一种为数据信息流,即各种原始数据、中间结果、程序等;而另一股为控制信息流,即由控制器发出的一系列微命令序列,用来控制装置的启动或停止,控制运算器按一定的步骤进行各种运算和处理,控制存储器进行读/写,控制输出设备输出结果等。
3.1.2 数字计算机的工作原理虽然计算机技术已经发展了几十年,计算机体系结构也发生了许多演变,但计算机一般还是基于冯·诺依曼原理来工作的。
冯·诺依曼机的主要特点如下:(1)计算机由运算器、控制器、存储器、输入设备和输出设备五大部件构成;(2)用二进制码表示指令和数据;(3)采用存储程序的工作方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
计算机组成原理实验1
运算器(脱机)实验
通过开关、按键控制教学机的运算器执行指定的运算功能,并通过指示灯观察运算结果。
实验原理:
为了控制Am2901运算器能够按照我们的意图完成预期的操作功能,就必须向其提供相应的控制信号和数据。
控制信号包括
1、选择送入ALU的两路操作数据R和S的组合关系(实际来源)。
2、选择ALU的八种运算功能中我们所要求的一种。
这可通过提供三位功能选择码I5、
I4、I3实现。
3、选择运算结果或有关数据以什么方式送往何处的处理方案,这主要通过通用寄存器
组合和Q寄存器执不执行接收操作或位移操作,以及向芯片输出信息Y提供的是
什么内容。
这是通过I8、I7、I6三位结果选择码来控制三组选择门电路实现的。
外部数据包括
1、通过D接收外部送来的数据
2、应正确给出芯片的最低位进位输入信号C n
3、关于左右移位操作过程中的RAM3、RAM0、Q3和Q0的处理。
4、当执行通用寄存器组的读操作时,由外部送入的A地址选中的通用寄存器的内容送
往A端口,由B地址选中的通用寄存器的内容送往B端口,B地址还用作通用寄
存器的写汝控制。
对于芯片的具体线路,需说明如下几点:
1、芯片结果输出信号的有无还受一个/OE(片选)信号的控制。
2、标志位F=0000为集电极开路输出,容易实现“线与”逻辑,此管脚需经过一个电阻
接到+5V。
3、RAM3、RAM0、Q3和Q0均为双向三态逻辑,一定要与外部电路正确连接。
4、通用寄存器组通过A端口、B端口读出内容的输出处均有锁存器线路支持。
5、该芯片还有两个用于芯片间完成高速进位的输出信号/G和/P。
6、Am2901芯片要用一个CLK(CP)时钟信号作为芯片内通用寄存器、锁存器和Q寄
存器的打入信号。
实验步骤如下:
(1)选择运算器要完成的一项运算功能,包括数据来源,运算功能,结果保存等;(2)需要时,通过数据开关向运算器提供原始数据;
(3)通过24位的微型开关向运算器提供为完成指定运算功能所需要的控制信号;
(4)通过查看指示灯或用电表量测,观察运算器的运行结果(包括计算结果和特征标志)。
实验准备
12为微型开关的具体控制功能分配如下:
A口和B口地址:送给Am2901器件用于选择源与目的操作数的寄存器编号;
I8~I0:选择操作数来源、运算操作功能、选择操作数处理结果和运算器输出内容的3组3位控制码;
Sci,SSH和SST:用于确定运算器最低位的进位输入、移位信号的入/出和怎样处理Am2901产生的状态标志位的结果。
运算器的控制信号
最低位进位信号C m
状态寄存器的接收与保持
最高、最低位的移位输入信号的形成逻辑
注:表中的X表示不必处理、不必过问该位的取值;
当通用寄存器本身移位时,Q寄存器不受影响;
乘除运算要求实现通用寄存器与Q寄存器联合移位;没有Q寄存器单独移位功能。
实验过程的数据记录。
