风扇调速电路原理
风扇调速器 原理 内部电路
风扇调速器原理内部电路
风扇调速器是一种能够调节风扇速度的电子设备，其主要原理是通过改变风扇电压来控制风扇的转速。
其内部电路通常由电源电路、调速电路、驱动电路和保护电路等组成。
电源电路主要为调速器提供工作电源，通常采用整流滤波电路，将交流电源转换成稳定的直流电源，以供调速电路和驱动电路使用。
调速电路是风扇调速器的核心部分，用于控制风扇转速的高低。
它通常采用电压调制调速方式，即通过改变输出电压来改变风扇的转速。
调速电路中的主要元件包括变压器、三极管、稳压器、电压比较器等。
变压器用于将输入电压转换成适合风扇使用的电压，三极管用于控制输出电压的大小，稳压器用于控制输出电压的稳定性，电压比较器用于检测输出电压的变化并通过反馈控制三极管的导通时间，以实现调速的效果。
驱动电路主要用于将调速电路产生的电压信号转换成风扇需要的电流信号，以驱动风扇的转子旋转。
驱动电路中通常包括功率放大器、继电器、电容器等元件。
功率放大器用于放大调速电路产生的电压信号，以产生足够的电流驱动风扇转子的旋转；继电器则用于在调速电路输出电压不足时，切换至电源电路中的保护电路，以保证风扇的正常运转。
保护电路主要用于保护风扇调速器及风扇本身的安全性，通常包括过流保护、过热保护、短路保护等功能。
当风扇调速器发现风扇出现故障时，会自动切断电源，以保护电路和电器设备的安全。
总之，风扇调速器是一种通过调节风扇电压实现控制风扇转速的电子设备，其内部电路由电源电路、调速电路、驱动电路和保护电路等部分组成，其中调速电路是其主要核心部分。
风扇电子调速器原理
风扇电子调速器原理
风扇电子调速器的原理是将电子元件和控制电路应用于风扇的电源供应和电机调速控制。
它的工作基于调节电机输入电压或频率来控制电机的转速。
首先，电子调速器会将输入的交流电源转换为直流电压，以供给电机。
之后，控制电路会接收差动信号，该信号通常是通过温度传感器或调速器手动设定的。
控制电路会根据接收到的信号判断电机的转速是否需要调整。
接下来，控制电路会根据输入的差动信号，通过调整输出电流或电压来改变电机的转速。
这可以通过调节电路中元件（例如晶闸管或场效应管）的导通时间或关断时间来实现。
当电机需要更高的转速时，控制电路会提高输出电流或电压，导致电机转速增加；相反，当电机需要降低转速时，控制电路会降低输出电流或电压，导致电机转速减少。
通过不断监测电机的转速和差动信号，并作出相应的调整，风扇电子调速器可以实现精准的转速控制。
这种调速方式具有调速范围广、响应速度快和能耗低等优点，广泛应用于风扇和其他需要调速的设备中。
电扇调速原理
电扇调速原理
电扇调速原理是通过改变电源的电压或电流来控制电机的转速，进而实现调速的功能。
电扇通常是由一个电动机驱动的，电动机内部有一个转子和一个定子。
在电机内部，有一个定子线圈和一个转子线圈。
当电流通过这两个线圈时，会产生磁场，相互作用形成力矩，使转子旋转。
当电源的电压增大时，定子线圈和转子线圈中的电流也会相应增大，进而增大了磁场的强度。
这样一来，磁场的力矩也增大，转子旋转的速度加快，电扇的转速也随之增加。
相反，当电源的电压减小时，定子线圈和转子线圈中的电流也减小，磁场的力矩变小，转子旋转的速度减慢，电扇的转速也随之减小。
通过控制电源的电压或电流大小，例如通过旋钮调节电阻或使用调压器等装置，可以精确地控制电机的转速，从而实现电扇的调速功能。
总的来说，电扇的调速原理是通过改变电机内部线圈的电流大小，来改变转子旋转的速度，从而实现调速。

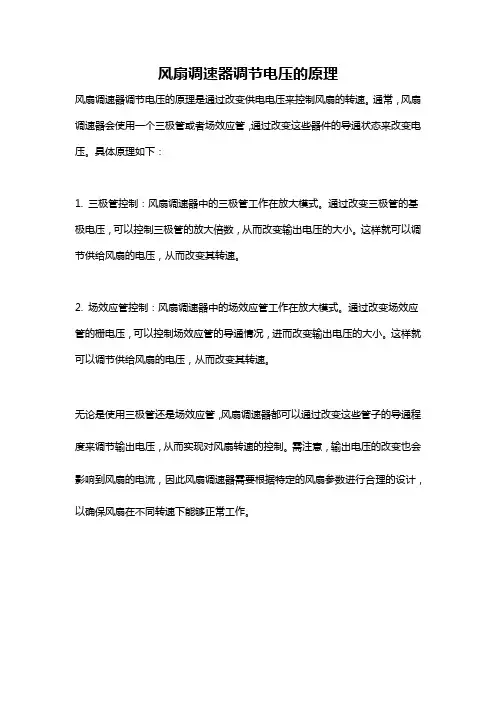

风扇调速器调节电压的原理
风扇调速器调节电压的原理
风扇调速器调节电压的原理是通过改变供电电压来控制风扇的转速。
通常，风扇调速器会使用一个三极管或者场效应管，通过改变这些器件的导通状态来改变电压。
具体原理如下：
1. 三极管控制：风扇调速器中的三极管工作在放大模式。
通过改变三极管的基极电压，可以控制三极管的放大倍数，从而改变输出电压的大小。
这样就可以调节供给风扇的电压，从而改变其转速。
2. 场效应管控制：风扇调速器中的场效应管工作在放大模式。
通过改变场效应管的栅电压，可以控制场效应管的导通情况，进而改变输出电压的大小。
这样就可以调节供给风扇的电压，从而改变其转速。
无论是使用三极管还是场效应管，风扇调速器都可以通过改变这些管子的导通程度来调节输出电压，从而实现对风扇转速的控制。
需注意，输出电压的改变也会影响到风扇的电流，因此风扇调速器需要根据特定的风扇参数进行合理的设计，以确保风扇在不同转速下能够正常工作。
220v风扇调速原理
220v风扇调速原理
220V风扇调速原理
风扇通常使用交流电驱动，而220V是一种标准的交流电源电压。
风扇的调速原理主要通过改变电源的电压或改变电机的工作频率来实现。
1. 电压调速原理：
风扇通常通过变压器将220V的交流电降压为较低的电压，然后通过电压调节器来改变输出电压，从而改变电机的转速。
一般来说，降低输出电压可以减小电机的转速，增加输出电压则可以增加电机的转速。
通过调节电压，风扇可以实现不同的转速调节。
2. 频率调速原理：
风扇在某些情况下也可以通过调节工作频率来实现调速。
通过改变交流电源的工作频率，可以改变电机的转速。
一般来说，增加工作频率可以增加电机的转速，降低工作频率则可以减小电机的转速。
通过调节工作频率，风扇也可以实现不同的转速调节。
需要注意的是，直接改变电源电压或工作频率可能会对风扇电机的工作性能产生负面影响，因此通常需要使用特定的调速器或控制器来实现精确的调速功能。
这些调速器或控制器可以根据用户的需求，通过改变电源电压或工作频率来调节风扇的转速，并提供相应的保护功能，确保风扇的正常使用。

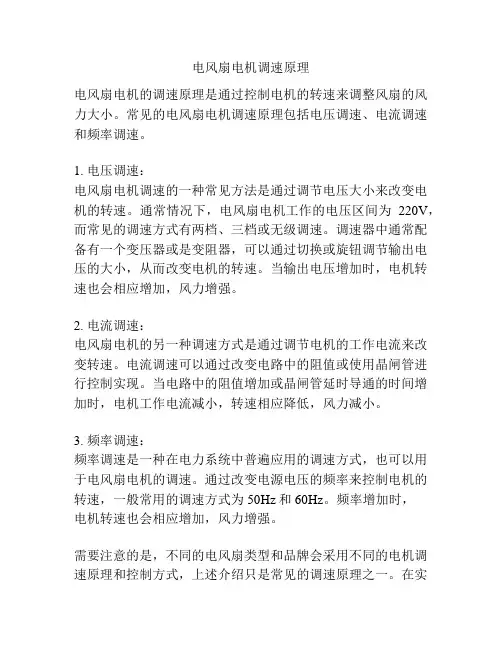

电风扇电机调速原理
电风扇电机调速原理
电风扇电机的调速原理是通过控制电机的转速来调整风扇的风力大小。
常见的电风扇电机调速原理包括电压调速、电流调速和频率调速。
1. 电压调速：
电风扇电机调速的一种常见方法是通过调节电压大小来改变电机的转速。
通常情况下，电风扇电机工作的电压区间为220V，而常见的调速方式有两档、三档或无级调速。
调速器中通常配备有一个变压器或是变阻器，可以通过切换或旋钮调节输出电压的大小，从而改变电机的转速。
当输出电压增加时，电机转速也会相应增加，风力增强。
2. 电流调速：
电风扇电机的另一种调速方式是通过调节电机的工作电流来改变转速。
电流调速可以通过改变电路中的阻值或使用晶闸管进行控制实现。
当电路中的阻值增加或晶闸管延时导通的时间增加时，电机工作电流减小，转速相应降低，风力减小。
3. 频率调速：
频率调速是一种在电力系统中普遍应用的调速方式，也可以用于电风扇电机的调速。
通过改变电源电压的频率来控制电机的转速，一般常用的调速方式为50Hz和60Hz。
频率增加时，
电机转速也会相应增加，风力增强。
需要注意的是，不同的电风扇类型和品牌会采用不同的电机调速原理和控制方式，上述介绍只是常见的调速原理之一。
在实
际的电风扇使用中，我们可以通过调节调速器或遥控器上的控制按钮来实现风力大小的调节。
pwm电子风扇调速原理
pwm电子风扇调速原理
PWM（脉冲宽度调制）电子风扇调速原理是通过改变电源输
入的脉冲宽度来控制风扇电机的转速。
具体操作如下：
1. 风扇电机接收电源供电。
风扇通常使用直流电源供电，可以是电池或者交流转直流适配器。
2. 控制器接收调速信号。
PWM调速电路需要一个控制器，通
常是微控制器或特定的PWM调速芯片。
该控制器可以接收来
自用户或传感器的信号，以确定风扇的期望转速。
3. 控制器通过PWM电压。
一旦接收到调速信号，控制器会生
成一系列的PWM脉冲。
脉冲的宽度可以在一定的范围内调整，通常在几十万分之一秒的时间尺度上。
4. PWM信号作用于驱动电路。
PWM信号由控制器发送到驱
动电路，驱动电路会根据脉冲的宽度来控制电源供给给风扇电机。
脉冲的宽度越长，电源供给时间越长，电机转速越快。
5. 风扇电机响应调速信号。
根据PWM信号的宽度，风扇电机
会自动调整转速。
当脉冲宽度较长时，电机会加快转速；脉冲宽度较短时，电机会减慢转速。
通过以上方式，利用PWM调速原理可以实现对电子风扇转速
的精确控制。
不同的PWM脉宽会导致不同的转速，从而满足
用户的需求和环境的要求。
风扇调速器的原理
风扇调速器的原理风扇调速器是一种用于控制风扇运行速度的设备，通过调节电流或电压的大小来实现风扇速度的调节。
风扇调速器的原理主要包括以下几个方面：1. 电流控制原理：风扇调速器中常用的电流控制原理是采用可调电阻或可控硅等元件来改变电路中的电流大小，从而实现调节风扇转速的目的。
通过改变电路的串联或并联电阻的值可以改变电路的总电阻大小，从而改变电路中的电流大小。
当电流减小时，风扇转速也会随之减小；反之，当电流增加时，风扇转速也会随之增加。
2. 电压控制原理：风扇调速器中另一种常用的原理是通过改变电路中的电压值来实现风扇转速的调节。
通常采用调压器、变压器或者CPU风扇专用的电压调节电路来实现。
当电压减小时，风扇转速也会随之减小；反之，当电压增加时，风扇转速也会随之增加。
3. PWM调速原理：PWM（Pulse Width Modulation，脉宽调制）是一种常用的风扇调速原理。
通过控制一个方波的脉冲宽度和频率来调节风扇转速。
脉冲宽度越宽代表占空比越高，风扇转速也越快；脉冲宽度越窄则代表占空比越低，风扇转速也越慢。
通过改变方波的脉冲宽度和频率可以实现对风扇的精确调速。
4. 温度控制原理：风扇调速器中还有一种常见的原理是基于温度的控制原理。
利用温度传感器监测环境温度，并通过控制电路内嵌的温度传感器来控制风扇转速。
当环境温度升高时，温度传感器会检测到变化并向风扇调速器发送信号，风扇调速器会据此调整风扇的转速，以达到降温的目的。
综上所述，风扇调速器的原理可以通过电流控制、电压控制、PWM调速以及温度控制等方式来实现对风扇转速的调节。
各种原理各具特点，适用于不同场合的调速需求。
风扇调速器的应用广泛，常见于电脑散热设计、工业自动化、空调等领域，通过实时监测环境的需求，调节风扇的转速，以达到节能、降温或其他特定目的。
单片机pwm风扇调速电路
单片机pwm风扇调速电路单片机PWM风扇调速电路一、概述二、单片机PWM技术的原理三、PWM风扇调速原理1. PWM调制原理2. PWM调速原理四、硬件设计1. 单片机的选择2. 驱动电路设计3. PWM信号发生电路设计五、软件设计1. 单片机引脚配置2. PWM初始化设置3. 软件实现PWM调速六、实验结果与分析七、总结概述：随着科技的发展，风扇在很多场景中被广泛应用，其调速功能更是被重视。
本文将介绍一种基于单片机PWM技术的风扇调速电路，通过合理的硬件设计和软件编程实现风扇的调速控制。
单片机PWM技术的原理：PWM（脉宽调制）技术是一种通过改变周期不变的方波的占空比来模拟连续信号的一种调制技术。
在单片机中，通过改变方波的高电平时间与低电平时间的比例来实现输出不同占空比的PWM波形。
PWM风扇调速原理：PWM风扇调速原理是通过改变PWM信号的占空比来调节风扇的转速。
当PWM信号的占空比较小时，风扇的转速较低；当PWM信号的占空比较大时，风扇的转速较高。
通过不断改变PWM信号的占空比，可以实现风扇的无级调速。
硬件设计：1. 单片机的选择：根据需求选择合适的单片机，一般选择具有PWM输出功能的单片机。
2. 驱动电路设计：将单片机的PWM信号通过驱动电路放大，得到足够的驱动电流，驱动风扇的转动。
3. PWM信号发生电路设计：根据单片机的PWM输出引脚和驱动电路的连接方式，设计合理的PWM信号发生电路。
软件设计：1. 单片机引脚配置：根据选择的单片机，配置相应的GPIO引脚作为PWM输出口。
2. PWM初始化设置：设置单片机的PWM参数，包括PWM信号频率和占空比的范围。
3. 软件实现PWM调速：根据需要调整的转速范围，编写相应的控制算法，通过改变PWM信号的占空比实现风扇的调速控制。
实验结果与分析：通过实验验证，本文设计的单片机PWM风扇调速电路可以实现风扇的无级调速。
通过改变PWM信号的占空比，可以精确控制风扇的转速。
电风扇无级调速变速原理
电风扇无级调速变速原理电风扇无级调速变速原理是通过改变电机的供电频率或改变电机的电压，来控制电机转速的高低，从而实现风扇的无级调速和变速功能。
下面将从电机供电方式、电机调速方式、供电频率和电压变化等方面详细介绍电风扇无级调速变速原理。
1.电机供电方式：电风扇通常采用直流电机或交流电机作为驱动力源。
直流电机供电较为简单，可通过调节直流电压来实现无级调速；而交流电机供电相对复杂些，需通过变压变频器、调压变频器等电气器件来实现无级调速。
2.电机调速方式：电风扇的电机调速方式多种多样，常见的有电压调速、变频调速和电子调速等。
电压调速是通过改变电源电压大小来改变电机的转速，如通过调压变压器、可变电阻等器件来实现。
变频调速是通过改变电源电压的频率来改变电机的转速，如通过变频器、逆变器等器件来实现。
电子调速是通过电子控制器对电机驱动电路进行精确控制，实现无级调速和变速。
3.供电频率：对于交流电机，供电频率的改变会直接影响到电机的转速。
通常情况下，供电频率越高，电机的转速越快。
所以，如果想要实现电风扇的无级调速和变速，可以通过调节电源的供电频率来实现，如通过变频器等设备来改变电源的供电频率。
4.电压变化：除了供电频率的改变外，电压的改变也能影响电机的转速。
一般来说，电风扇的转速越高，需要的电源电压也越高。
所以，通过改变电源的电压大小，可以实现电风扇的无级调速和变速。
如通过电压变频器、调压电阻等器件来实现。
总结起来，电风扇的无级调速变速原理是通过改变电机的供电方式、电机的调速方式、供电频率和电压变化等来实现的。
这些方法都涉及到电机的驱动电路和控制器的设计，需要综合考虑电机的特性、电源和控制器的兼容性等因素。
通过科学的设计和调试，可以实现电风扇的无级调速和变速功能，提供更好的使用体验和舒适度。
风扇调速原理
风扇调速原理
风扇调速是指通过调节电机的转速来改变风扇的风速，实现对
风速的控制。
风扇调速原理主要有以下几种，电压调速、频率调速
和智能调速。
首先，电压调速是通过改变电机的输入电压来实现对风扇的调速。
当电压增大时，电机的转速也会增加，从而带动风扇叶片加快
旋转，产生更大的风力。
反之，当电压减小时，电机的转速会减小，风扇的风速也会相应减小。
这种调速方式简单、成本低廉，但是调
速范围有限，而且调速时电机的效率也会有所下降。
其次，频率调速是通过改变电机的输入频率来实现对风扇的调速。
电机的转速与输入频率成正比，因此可以通过改变频率来改变
电机的转速，从而实现对风扇的调速。
这种调速方式调速范围大，
效率高，但是需要配合变频器等设备，成本较高。
最后，智能调速是指通过智能控制系统来实现对风扇的调速。
智能控制系统可以根据环境温度、湿度、人体活动等因素来自动调
节风扇的风速，以达到舒适的效果。
这种调速方式可以实现智能化、自动化的控制，但是需要配合传感器、控制器等设备，成本较高。
总的来说，风扇调速原理是通过改变电机的转速来实现对风扇的风速控制。
不同的调速方式有各自的优缺点，可以根据实际需求来选择合适的调速方式。
随着科技的发展，风扇调速技术也在不断创新，未来将会有更多更先进的调速方式出现，为人们带来更加舒适、智能的使用体验。
电风扇自动温控调速器电路的工作原理
电风扇自动温控调速器电路的工作原理
这是一个电风扇自动温控调速器，可根据温度变化情况自动调节电风扇的转速，如果在电路上稍加改动，也可以用于其它（电气）设备的控制。
一. 电路工作原理
电路工作原理如图①所示
图①电风扇自动温控电路
图中IC是NE555时基电路，与R2.R3和C2等元件构成多谐（振荡器），可发出占空比可调的矩形波（信号）。
当温度变化时，热敏电阻R1的阻值发生变化，改变多谐振荡器输出方波的占空此，调节晶闸管(可控硅)ⅤT的导通角，从而改变电风扇电极两端的电压，从而达到自动调节电风扇的转速。
二.元件选择
（集成电路）IC选用NE555时基电路如图②，图③
图② NE555集成块外形
图③ NE555内部结构功能图
ⅤT选用3A耐压400v以上双向可控硅如图④
图④ 3A双向可控硅
R1(Rt)为负温度系数热敏电阻，可选常温为10kΩ左右的热敏电阻。
（电容）C1选用普通铝电解电容，C2.C3选用涤沦电容。
VD2选为稳压值为9.1v的稳压管。
电扇调速器的工作原理
电扇调速器的工作原理
电扇调速器的工作原理是通过改变电流的大小来控制电机的转速，从而达到调整风速的目的。
调速器通常由电路板、电阻和变压器组成。
电路板上有一个电阻器，通过调节电阻的大小来改变电流的大小。
电流经过变压器时，变压器会根据输入电压和电流大小来改变输出电压。
输出电压越高，电机转动的速度就越快，风速就越大；输出电压越低，电机转动的速度就越慢，风速就越小。
当电扇调速器接通电源后，调速器会将电压输出给电机，控制电机的速度。
调速器通过调节电流大小，改变电机的转速，从而调整电扇的风速。
用户可以通过旋钮或开关来控制电扇的转速，实现风速的调节。
需要注意的是，不同类型的电扇调速器工作原理可能有所不同，例如有些调速器采用晶闸管进行调速，而有些调速器则采用快速调压方式。
因此，在具体应用中需根据实际情况选择适合的电扇调速器。
风扇调速器的原理
风扇调速器的原理
风扇调速器的工作原理是通过改变电压或电流来控制风扇的转速。
在风扇调速器中，通常使用可变电阻或可变电容器来调节电路中的电压或电流大小。
一种常见的风扇调速器是利用可变电阻来调节电压。
当可变电阻调到最大阻值时，电流通过风扇的电路会受阻，导致电压降低，风扇的转速减慢；当可变电阻调到最小阻值时，电流通过风扇的电路会畅通无阻，导致电压增加，风扇的转速增加。
另一种常见的风扇调速器是利用可变电容器来调节电流。
可变电容器可以改变电路中的电容值，从而改变电流的大小。
当可变电容器调到较大电容值时，电流通过风扇的电路会减小，导致风扇转速减慢；当可变电容器调到较小电容值时，电流通过风扇的电路会增大，导致风扇转速增加。
风扇调速器也可以使用其他的调节方式，例如利用PWM（脉冲宽度调制）或变频调制等技术。
这些调节方式通过改变电路中的脉冲宽度或频率来控制风扇的转速。
在PWM调节中，风扇会以一定频率接收到开关信号，通过调节开关的脉冲宽度来改变风扇的转速。
在变频调制中，风扇会接收到不同频率的电力信号，通过改变频率来控制风扇的转速。
总之，风扇调速器通过改变电压、电流、电容或使用其他技术来控制风扇的转速，从而满足不同环境或需求下的散热要求。
电风扇调速原理及方法
电风扇调速原理及方法
电风扇调速原理及方法
一、电风扇调速原理
电风扇调速原理就是将电机的转速控制在一定的范围内，以满足不同情况下的需要。
电风扇的调速通过调节电机的输入电压和频率来实现。
调节电压的方法可以分为两种：一种是可变的，另一种是固定的。
其中，可变电压是通过调节电阻器或者变压器来实现的，而固定电压则是通过装设在电路板上的控制元件来实现的。
调节频率的方法则可以分为三种：一种是可变的，另两种是固定的。
其中，可变频率是通过变频器或者控制电路来实现的，而固定频率则是通过装设在电路板上的控制元件来实现的。
二、电风扇调速方法
1、电压调节法
电压调节法是通过调节电机的输入电压来实现调速的。
其基本原理是：当电机的输入电压降低时，它的转速也会降低，当电机的输入电压升高时，它的转速也会升高。
电压调节法的缺点是，因为输入电压的变化而引起的电机转矩受到限制，所以电机的调速范围有限，而且需要使用大功率的变压器来实现调速。
2、频率调节法
频率调节法是通过调节电机的输入频率来实现调速的。
其基本原
理是：当电机的输入频率降低时，它的转速也会降低，当电机的输入频率升高时，它的转速也会升高。
频率调节法的优点是，由于输入频率变化而引起的电机转矩与输入电压的变化无关，所以电机可以获得更大的调速范围，而且只需要使用小功率的变频器来实现调速。
总之，电风扇调速可以通过调节电机的输入电压和频率来实现，根据实际情况选择适合的调速方法来调整电风扇的转速，以满足不同情况下的需要。
风扇调速电路原理
风扇调速电路原理
一、简介
风扇调速电路是一种基于电器的传感器控制系统，用于控制风扇的旋
转速度。
通过改变电压，自动调整风扇转速，以实现散热等效率问题。
二、电路部分
1.电源电路
这部分的主要作用是保证电路的正确工作，把主电源转换为12V-36V
的直流电源。
2.速度控制电路
这部分主要控制电机的电流，从而控制电机的转速。
使用PWM技术，
改变电机的负载率，以控制电机的速度。
3.温度传感器
这个器件测量CPU的温度，并根据测量结果调整转速控制电路的输出
电压和PWM波的占空比，从而控制风扇的转速。
三、实现方法
1.用VHDL代码实现的FPGA电路
这种方式需要很长时间的学习和实践FPGA编程，实现代码模拟器绘制。
另外，这种方式适用于需要高精度控制的风扇。
2.AVR单片机电路
这种方式通常需要学习C语言和汇编语言，不仅需要硬件设计和编程技能，还需要一些计算机基础知识，例如时钟和40位编程器等应用。
3.Arduino电路
使用Arduino，你可以利用开源的库和传感器构建一个便捷的温度控制器。
甚至不需要学习太多硬件和软件设计技能-只需学习简单的电路设计和几个必要的语句就可以开始了。
四、总结
风扇调速电路可以在CPU温度高的时候，为风扇提供更高的电压或占空比，从而实现更高效的散热，可以大大保护 CPU 以延长它们的使用寿命。
同时，风扇调速电路的实现方法并不局限于一种，根据自己的电子基础，可以选择不同的实现方法。
电脑风扇调速原理
电脑风扇调速原理
电脑风扇调速原理是通过改变电压或使用PWM（脉宽调制）
信号来控制风扇转速的方法。
调速风扇通常包括一个电路控制器，它可以监测温度或其他参数，并相应地调整风扇的转速。
在电脑中，风扇通常由直流电源供电，并通过电机驱动叶片旋转。
调速风扇使用电压调节器来改变风扇电源电压，从而调整转速。
较低的电压降低了电机的输出功率，从而减慢了风扇的旋转速度；较高的电压则增加了电机的输出功率，使风扇转速更快。
另一种常见的调速方法是使用PWM信号。
PWM调速器会发
送一系列不同占空比的脉冲信号给风扇，脉冲占空比代表了电压的比例。
例如，一个50%的占空比意味着电压以50%的最
大值交替开关。
风扇根据这些脉冲信号的频率和占空比来确定转速。
在调速风扇中，电路控制器会根据预设的参数（例如CPU温度）来调整电压或PWM信号的数值。
如果温度升高，控制器
会增加电压或增加PWM信号的脉冲占空比，使风扇转速增加，从而提供更多的冷却。
总结来说，电脑风扇调速原理是通过改变电压或使用PWM信
号来调整风扇的转速，以满足所需的冷却效果。
这种调速方法可以根据温度或其他参数的变化来动态地调整风扇的工作状态，以提供更好的散热和风流效果。
电风扇调速开关原理
电风扇调速开关原理
电风扇调速开关原理是通过改变电路中的电阻或电容来调节电风扇的转速。
一般来说，电风扇调速开关由多个档位组成，每个档位对应着不同的电阻或电容值。
当电风扇处于关闭状态时，电流无法通过电阻或电容，电机无法工作。
当打开电风扇调速开关时，电流能够通过电阻或电容，电机开始工作。
在不同的档位下，电阻或电容的数值会改变，从而影响电流的大小。
较小的电阻或电容值会使电流增大，电机转速也会增加；而较大的电阻或电容值会使电流减小，电机转速也会降低。
通过切换不同的档位，可以改变电阻或电容的数值，从而实现电风扇的不同转速。
这样，用户就可以根据需要选择适当的档位，调节电风扇的风速和噪音水平。
电风扇的调速方法及原理
电风扇的调速方法及原理
1 . 电抗器法
电容式电动机串联电抗器的调速原理图2 . 抽头法
1L型抽头法
2T型抽头法
3. 无级调速法
无级调速一般采用双向晶闸管作为风扇电动机的开关．利用晶闸管的可控特性,通过改变晶闸管的控制角α,使晶闸管输出电压发生改变,达到调节电动机转速的目的;在电源电压每个半周起始部分,双向晶闸管VS为阻断状态,电源电压通过电位器RP,电阻R向电容C充电,当电容C上的充电电压达到双向触发二极管VD 的触发电压时,VD导通,C通过VD向VS 的控制极放电,使VS导通,有电流流过电机绕组;通过调节电位器RP的阻值大小,可调节电容C的充电时间常数,也就调节了双向晶闸管VS的控制角α,RP越大,控制角α越大,负载电动机M上电压变小,转速变慢;
一、概述电容运转式家用电风扇的调速,一般采用两种方法,即电抗器调速和抽头调速;抽头
调速的特点是只需改变定子绕组的接线,不用电抗器,所以耗电较少,用料省,重量轻,因而得到广泛应用;但是,这种电扇绕组一旦烧毁,往往难以判断其定子绕组内部的接线方式及抽头匝数的数值,从而给修理工作带来困难;为方便修理,我们采用简易的绕组抽头匝数计算方法,实践证明是可行的;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风扇调速电路原理
风扇调速电路是一种常见的电路，它可以控制风扇的转速，从而实现风扇的调速功能。
风扇调速电路的原理比较简单，主要是通过改变电压或电流来控制风扇的转速。
风扇调速电路通常由三个部分组成：电源、控制电路和风扇。
电源提供电能，控制电路控制电源输出的电压或电流，从而控制风扇的转速。
风扇则将电能转化为机械能，产生风力。
在风扇调速电路中，控制电路是关键。
控制电路通常由电阻、电容、晶体管等元件组成。
其中，电阻和电容主要用于控制电路的时间常数，从而实现电路的稳定性和响应速度。
晶体管则是控制电路的核心元件，它可以将小电流转化为大电流，从而控制电源输出的电压或电流。
风扇调速电路的工作原理是：当控制电路输出低电平时，晶体管截止，电源输出的电压或电流较小，风扇的转速较慢；当控制电路输出高电平时，晶体管导通，电源输出的电压或电流较大，风扇的转速较快。
通过改变控制电路输出的电平，可以实现风扇的调速功能。
风扇调速电路的应用非常广泛，例如电脑散热风扇、空调风扇、工业风扇等。
在电脑散热风扇中，风扇调速电路可以根据CPU的温度变化来自动调节风扇的转速，从而保证CPU的稳定运行。
在空调风扇中，风扇调速电路可以根据室内温度变化来自动调节风扇的转速，
从而实现节能降耗的目的。
在工业风扇中，风扇调速电路可以根据生产线的需要来调节风扇的转速，从而实现生产线的高效运行。
风扇调速电路是一种非常实用的电路，它可以控制风扇的转速，从而实现风扇的调速功能。
风扇调速电路的原理比较简单，但应用非常广泛，可以满足不同领域的需求。
