电力电子基础知识归纳
2024年电力电子学知识点总结
2024年电力电子学知识点总结电力电子学是研究将电力进行控制、转换和处理的一门学科。
它广泛应用于电力系统、电气驱动和电力供应等领域。
随着科技的不断发展和创新，电力电子学也在不断演进。
以下是2024年电力电子学的一些重要知识点总结。
1.功率半导体器件：功率半导体器件是电力电子学的基础。
常见的功率半导体器件包括晶闸管、IGBT、MOSFET等。
这些器件具有耐高电压、高电流和高温等特点，可以实现高效的功率转换和控制。
2.开关电源：开关电源是一种将电能进行高效转换和稳定输出的电源系统。
常见的开关电源拓扑结构包括脉冲宽度调制（PWM）控制的单端和双端开关电源，以及谐振开关电源。
开关电源具有高效率、体积小和重量轻的特点，被广泛应用于计算机、通信和工业控制等领域。
3.交流调压：交流调压是将交流电能转换为直流电能的过程。
常见的交流调压技术包括整流和逆变。
整流将交流电转换为脉动的直流电，而逆变将直流电转换为交流电。
交流调压技术被广泛应用于电力系统的输电和配电、电动车充电和可再生能源发电等领域。
4.电力因数校正：电力因数是交流电中有功功率与视在功率之比。
电力因数校正是通过电力电子技术改善电力系统的功率因数。
常见的电力因数校正技术包括有源功率因数校正和无源功率因数校正。
电力因数校正可以提高电力系统的效率、减少系统的损耗，并符合电力系统的标准和规范。
5.电力质量控制：电力质量是指电力系统中电压、电流和频率等参数的稳定性和纯净度。
电力质量控制是通过电力电子技术实现对电力质量的监测、调节和保护。
常见的电力质量控制技术包括谐波滤波、电压调节和无功补偿。
电力质量控制可以提高电力系统的稳定性，减少电力中的谐波和干扰，并保证电力设备的正常运行。
6.电力电子与可再生能源：可再生能源包括太阳能、风能、水能等，它们是未来能源发展的重要方向。
电力电子技术在可再生能源的发电、转换和集成方面发挥着重要作用。
通过电力电子技术，可以实现可再生能源与电力系统的无缝连接，提高能源的利用效率和系统的稳定性。
电力电子必备知识点
电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。
2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。
（2）电力电子器件的开关状态由（驱动电路）外电路来控制。
（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。
为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。
3.按器件的开关控制特性可以分为以下三类：①不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。
如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。
如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。
如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。
4.前面已经将电力电子器件分为不可控型、半控型和全控型。
按控制信号的性质不同又可分为两种：①电流控制型器件：此类器件采用电流信号来实现导通或关断控制。
如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；②电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。
如：代表性器件为MOSFET管和IGBT管。
5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。
2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。
3.晶闸管导通后，只要具备维持导通的主回路条件，晶闸管就维持导通状态，门极便失去控制作用，其阳极电流由外电路决定。
电工电子技术基础知识点
电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。
- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。
- 基本电路类型：串联电路、并联电路、混合电路。
2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。
- 交流电源(AC)：电压和电流方向周期性变化的电源。
- 电池、发电机、变压器等都是常见的电源设备。
3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。
- 导线规格：根据负载电流选择合适截面积的导线。
- 连接方式：焊接、压接、螺栓连接等。
4. 负载- 电阻性负载：如电热器、电阻器。
- 电容性负载：如电容器。
- 感性负载：如电动机、变压器。
5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。
- 控制元件：继电器、接触器、定时器等。
二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。
- 主动元件：二极管、晶体管、集成电路。
- 半导体材料：硅、锗等。
2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。
- 逻辑门：与门、或门、非门、异或门等。
- 触发器：RS触发器、D触发器、JK触发器等。
3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。
- 振荡器：正弦波振荡器、方波振荡器。
- 滤波器：低通滤波器、高通滤波器、带通滤波器。
4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。
- 测试方法：电压测量、电流测量、电阻测量。
5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。
- PCB布局：电路板设计，包括元件布局和走线。
- 电路仿真：使用软件模拟电路工作情况。
三、安全与维护1. 电工安全- 遵守电气安全规范。
- 使用个人防护装备。
- 定期检查电气设备。
2. 电子设备维护- 清洁电路板和元件。
- 定期更换老化元件。
- 存储环境要求：防潮、防尘、防静电。
电工电子基础知识
电工电子基础知识电工电子基础知识是电气工程和电子技术领域的入门课程，它涵盖了电路的基本理论、电子元件的工作原理以及电子系统的构建方法。
以下是电工电子基础知识的详细内容：1. 电路的基本概念电路是由电源、导线、开关和负载等元件组成的闭合路径，它使得电流能够在其中流动。
电路的基本组成部分包括：- 电源：提供电能的设备，如电池、发电机等。
- 导线：连接电路元件，传输电流的导电材料。
- 开关：控制电路通断的装置。
- 负载：消耗电能的设备，如灯泡、电动机等。
2. 电路的基本定律电路分析中常用的基本定律包括欧姆定律、基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
- 欧姆定律：描述了电阻、电流和电压之间的关系，即V=IR，其中V是电压，I是电流，R是电阻。
- KCL：指出任何节点处流入的电流总和等于流出的电流总和。
- KVL：指出任何闭合回路中，电压的代数和为零。
3. 基本电子元件电子元件是构成电子电路的基本单元，常见的电子元件包括：- 电阻器：限制电流流动的元件，其阻值用欧姆表示。
- 电容器：能够储存电荷的元件，其容量用法拉表示。
- 电感器：对电流变化产生阻碍作用的元件，其感值用亨利表示。
- 二极管：允许电流单向流动的半导体元件。
- 三极管：用于放大或开关电流的半导体元件。
4. 直流电路分析直流电路是指电流方向不随时间变化的电路。
分析直流电路时，通常采用节点电压法或环路电流法。
- 节点电压法：将电路中的节点电压作为未知量，根据KCL和欧姆定律建立方程组求解。
- 环路电流法：将电路中的环路电流作为未知量，根据KVL和欧姆定律建立方程组求解。
5. 交流电路分析交流电路是指电流方向随时间周期性变化的电路。
分析交流电路时，需要考虑电压和电流的相位关系。
- 正弦波交流电路：采用复数表示法，将电路元件的阻抗表示为实部和虚部的复数形式，通过欧姆定律和相量分析法求解电路。
- 谐振电路：在特定频率下，电路的阻抗达到最小，此时电路发生谐振。
电工电子知识点总结
电工电子知识点总结一、电工电子的基础知识1. 电流（I）：电子在导体中的流动称为电流，用安培（A）表示。
电流的方向是正电荷从正极流向负极。
2. 电压（U）：电荷在电路中移动时所具有的能量，也称为电势差。
用伏特（V）表示。
电压是衡量电流推动力大小的指标。
3. 电阻（R）：阻碍电流通过的物理量，用欧姆（Ω）表示。
电阻决定了电流通过电路时的阻力大小。
4. 电功率（P）：单位时间内消耗或产生的电能，用瓦特（W）表示。
电功率是描述电路的工作状态的指标。
5. 电路：由电源、导线、电器元件等组成的路径，用于电流的流动和电能的传输。
二、电路元件1. 电源：提供电流和电压的设备，包括电池和电源适配器等。
2. 电线：连接电路中各个部分的导线，通常使用铜线。
3. 开关：用来控制电路的通断，常见的有手动开关、按钮开关等。
4. 电阻器：用来调节电流和电压大小的元件，可分为固定电阻器和可变电阻器。
5. 电容器：存储电荷，具有储能功能，常用于滤波和存储电源。
6. 电感器：具有电感作用，能储存磁能量，常用于滤波和振荡电路。
7. 二极管：具有单向导电性的器件，可用于整流、节流等电路。
8. 三极管：具有放大、开关等功能，是电子电路中常见的元件。
9. 继电器：用来实现电磁和机械的相互转换，常用于电路的控制。
三、常见电路1. 直流电路：电流方向恒定的电路，如直流电源供电的家用电器。
2. 交流电路：电流方向周期性变化的电路，如交流电压驱动的照明灯具。
3. 并联电路：各个电器元件并联连接的电路，电流在分支中分流，电压相同。
4. 串联电路：各个电器元件串联连接的电路，电流相同，电压在不同元件中分压。
5. 混联电路：并联和串联的组合电路，常见于复杂的电子设备中。
四、常见电子设备1. 变压器：用于改变交流电压的装置，可实现升压和降压。
2. 整流器：用来将交流电转换为直流电，常用于电子设备中。
3. 逆变器：将直流电转换为交流电的装置，常用于太阳能发电系统等。
电力电子学知识点总结
电力电子学知识点总结电力电子学是研究电力系统中的电力变换、控制和调节的学科，主要包括功率半导体器件、电力电子器件、电力电子电路、电力电子系统以及其工作原理和应用等方面的内容。
下面将对电力电子学的基本知识点进行总结，以便更好地理解和应用电力电子技术。
一、功率半导体器件功率半导体器件是电力电子电路中的核心部件，其主要作用是实现电能的变换和控制。
常见的功率半导体器件有二极管、晶闸管、可控硅、大功率晶体管和金属氧化物半导体场效应晶体管（MOSFET）等。
这些器件的工作原理、特性和应用有所不同，选择适合的器件对电力电子系统的性能具有重要影响。
1.二极管：二极管是一种具有两个电极的器件，主要用于整流电源电路中。
其工作原理是当正向电压施加在二极管上时，电流可以流过，而反向电压施加时，二极管具有很高的阻抗。
2.晶闸管：晶闸管是一种具有三个电极的器件，主要用于控制高功率交流电流。
其工作原理是通过一个控制电极的信号来控制另外两个电极之间的导通和截止状态。
3.可控硅：可控硅也是一种具有三个电极的器件，其特点是只有在一个特定的触发脉冲下才能开启，一旦开启就可以持续导通。
可控硅主要用于交流电压控制以及电能的调节。
4.大功率晶体管：大功率晶体管是一种可以承受大电流和大功率的晶体管。
它具有高增益和低饱和压降的特点，适用于高频率和高功率的应用。
5.MOSFET：MOSFET是一种依靠电场效应来控制导通的器件。
它具有低导通电阻、高开关速度和优异的抗击穿能力，适用于高频率和高效率的应用。
二、电力电子电路电力电子电路是将功率半导体器件组合成特定功能的电路，用于实现电能的变换、控制和调节。
常见的电力电子电路有整流电路、逆变电路、升压和降压变换器等。
1.整流电路：整流电路是将交流电转换为直流电的电路。
常见的整流电路有单相和三相整流桥电路，可以采用二极管或可控硅进行整流。
2.逆变电路：逆变电路是将直流电转换为交流电的电路。
逆变电路有单相和三相逆变电路，可以采用晶闸管或可控硅进行逆变。
(完整word版)电力电子必备知识点(良心出品必属精品)

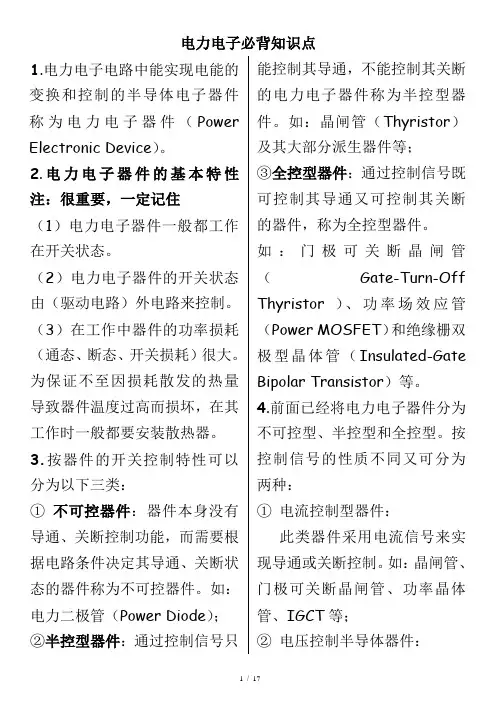

电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。
2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。
（2）电力电子器件的开关状态由（驱动电路）外电路来控制。
（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。
为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。
3.按器件的开关控制特性可以分为以下三类：① 不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。
如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。
如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。
如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。
4.前面已经将电力电子器件分为不可控型、半控型和全控型。
按控制信号的性质不同又可分为两种：① 电流控制型器件：此类器件采用电流信号来实现导通或关断控制。
如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；② 电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。
如：代表性器件为MOSFET管和IGBT管。
5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。
2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。
电力电子技术_基础知识
电力电子系统集成化研ቤተ መጻሕፍቲ ባይዱ成为热点，目前主要集中
于电力电子器件与控制电路的集成、磁性元件的集 成两大块。
三、电力电子技术的应用
电源
弧焊电源 电解、电镀电源 不停电电源（UPS） 恒频恒压电源 直流开关电源 充电电源 感应加热电源 脉冲电源、激光电源 。。。
数码产品广泛应用各类开关电源
新能源应用
风能、太阳能、潮汐能、地热能等应用
电网电源常见问题波形示意图
未来电力系统将大量应用电力电子 技术以提高电力品质和供电效率
风力、太阳能发电系统
风力发电
太阳能发电
三、电力电子技术的应用
照明
各类气体放电灯 电子镇流器 LED照明驱动器
西湖夜景
杭州湾大桥
集中运行中心
面向军事应用领域举例
电力电子技术与电能控制的关系
一、什么是电力电子学
典型的电力电子系统
电流采样
二、电力电子技术的发展与现状
电力电子器件的进步推动电力电子学的变革发展
1957年通用电气公司发明晶闸管，标志着电力电子技术的 诞生，相控变换技术广泛应用；
20世纪70年代后期，GTO、GTR、P-MOSFET迅速发
展，PWM控制技术推广应用； 20世纪80年代后期，IGBT开始推广应用，大功率变换进
入以IGBT+PWM技术为主流的时代；
20世纪90年代，为降低器件开关损耗，软开关技术开始推 广应用；
二、电力电子技术的发展与现状
进入21世纪以后
为了实现高频和低 EMI 的大功率变换，多电平变换 技术逐步推广应用；
船用操作变流器模块
配电模块
燃料电池
电工电子技术基础 重点内容
电工电子技术基础重点内容电工电子技术基础重点内容一、电路基础理论1．电路的概念与基本定律1) 理解电路模型及抱负电路元件伏安特性, 抱负电路元件分有无源〔R L C〕和有源(电压源电流源)两大类。
2) 理解电压、电流参考方向的意义并能正确运用。
3) 理解电功率和额定值的意义。
4) 理解基尔霍夫定律。
2．电路的基本分析方法,深刻理解电路中电位的概念并能娴熟计算电路中各点的电位。
1) 理解电路等效变换的概念、掌控电阻和电源的'等效变换。
2) 掌控支路电流法。
3) 掌控结点电压法，能娴熟应用弥尔曼定理。
4) 掌控并能娴熟应用叠加定理和戴维宁定理。
三相异步电动机1.基本知识点三相异步电动机的基本结构及工作原理；三相异步电动机的转速、极数、转差率；三相异步电动机的电磁转矩与机械特性；三相异步电动机的起动、调速、制动、铭牌数据和选择。
第三部分电子技术一、半导体二极管半导体的的基础知识； PN结的形成及其特性；半导体二极管的伏安特性、主要参数及主要应用非常二极管；整流电路；滤波电路；硅稳压管稳压电路。
二、半导体三极管与基本放大电路三极管的伏安特性及主要参数；共射极放大电路的组成及工作原理；放大电路的分析―估算法和图解法；静态工作点的稳定和典型偏置电路的分析；三、集成运算放大电路集成运放的基本知识；抱负运算放大器的两个重要结论；集成运放中的反馈；四、门电路与时序电路基本门电路〔与门、或门和非门〕；常用门电路；规律代数及其化简；五、触发器与时序电路 R-S、JK、D触发器的符号和规律功能；集成计数器功能、分类及运用方法。
时序电路与时序电路的区分组合规律电路的输出仅与输入的状态有关。
时序规律电路的特点是：输出不仅取决于当时输入的状态还与电路原来的状态有关描述时序规律电路功能的两个重要方程式。
电力电子技术知识点总结
电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。
其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。
2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。
可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。
3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。
4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。
5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。
以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。
二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。
常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。
2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。
常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。
3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。
电力电子基础知识
一、三极管跟MOS管的区别：1..一个是电流驱动型（三极管）；一个是电压驱动型（MOS）；2、三极管便宜，mos管贵。
3.三极管损耗大4、mos管常用来电源开关，以及大电流地方开关电路。
三极管比较便宜，用起来方便，常用在数字电路开关控制。
MOS管用于高频高速电路，大电流场合，以及对基极或漏极控制电流比较敏感的地方。
一般来说低成本场合，普通应用的先考虑用三极管，不行的话考虑MOS管。
二、变压器输入端并联电容器作用：1、电源变压器并联是功率补偿电容。
因为变压器属于感性负载，功率因数比较低，因此要并联一个电容提高功率因数。
2、高频变压器并联电容是和变压器绕组组成LC并联谐振电路，增大电流。
三、TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*10-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。
TVS的反应速度比RC回路快10E-12s,可不用考虑TVS的击穿电压VBR,反向临界电压VWM,最大峰值脉冲电流IPP和最大箝位电压VC及峰值脉冲功率PP. 选择VWM等于或大于电路工作电压,VC为小于保护器件的耐压值,能测量最好(IPP),或估计出脉冲的功率,选功率较大的TVS.三、选择二极管的基本原则1.要求导通电压低时选锗管;要求反向电流小时选硅管。
2.要求导通电流大时选面结合型;要求工作频率高时选点接触型。
3.要求反向击穿电压高时选硅管。
4.要求耐高温时选硅管。
（完整word版）电力电子必备知识点
（完整word版）电力电子必备知识点电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。
2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。
（2）电力电子器件的开关状态由（驱动电路）外电路来控制。
（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。
为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。
3.按器件的开关控制特性可以分为以下三类：①不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。
如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。
如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。
如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。
4.前面已经将电力电子器件分为不可控型、半控型和全控型。
按控制信号的性质不同又可分为两种：①电流控制型器件：此类器件采用电流信号来实现导通或关断控制。
如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；②电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。
如：代表性器件为MOSFET管和IGBT管。
5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。
2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。
(完整版)电气类专业知识点--电力电子知识点讲义整理
电力电子技术知识点讲义汇总——天天向上图文工作室独家整理复习笔记知识点第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术,是应用于电力领域的电子技术,主要用于电力变换。
2 电力变换的种类(1)交流变直流AC-DC：整流(2）直流变交流DC—AC：逆变(3）直流变直流DC—DC:一般通过直流斩波电路实现(4）交流变交流AC—AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第2章电力电子器件1 电力电子器件与主电路的关系（1)主电路：指能够直接承担电能变换或控制任务的电路.（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件.2 电力电子器件一般都工作于开关状态，以减小本身损耗.3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路,根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
(4）同时，在主电路和控制电路中附加一些保护电路,以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件.如SCR晶闸管.（2）全控型器件：通过控制信号既可以控制其导通,又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET 和IGBT.（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类(1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件.如SCR、GTO、GTR.（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件.如MOSFET、IGBT。
根据器件内部载流子参与导电的情况分类（1）单极型器件:内部由一种载流子参与导电的器件。
电力电子技术_基础知识
电力电子技术_基础知识一、内容简述本文将阐述电力电子技术的定义与发展历程，及其在现代能源系统中的地位和作用。
我们将让读者理解电力电子技术是如何通过半导体器件将电能从源头转换到最终用户的过程。
此外还将介绍电力电子技术在可再生能源、工业控制、交通运输等领域的应用及其发展趋势。
本节将介绍电力电子系统中的主要组成部分——电力电子转换器与变换器。
这些设备是电力电子技术中的核心部件，用于实现交流（AC）和直流（DC）之间的转换，电压和电流的控制以及调整。
本部分将介绍不同类型转换器的工作原理和特性，并探讨其在各种应用场景中的应用。
本节将详细介绍在电力电子系统中使用的半导体器件和功率模块。
包括二极管、晶体管（如IGBT）、场效应晶体管（MOSFET）等的基本工作原理及其在电力转换和控制中的应用。
此外还将探讨这些器件的性能参数、特点及其在高性能电力系统中的应用挑战。
本部分将介绍电力电子系统中的控制技术和调制策略，通过适当的控制方法，可以实现电力电子系统的稳定运行和精确控制。
本部分将讨论不同类型的控制方法（如PWM调制、空间矢量调制等）以及它们在电力电子系统中的应用和实现。
电力电子系统的安全和稳定运行至关重要，本部分将介绍在电力电子系统中使用的保护和故障诊断技术。
这些技术可以确保系统在异常情况下安全运行并避免损坏，本部分将探讨不同类型的保护措施（如过流保护、过电压保护等）以及现代故障诊断技术的应用和发展趋势。
1. 介绍电力电子技术的概念及其在现代社会的重要性电力电子技术是一种结合了电力工程与电子工程的理论和技术的跨学科领域。
它主要研究利用半导体器件进行电能转换、控制和优化的技术。
简单来说电力电子技术就是研究如何将电能从一种形式转换为另一种形式，以满足不同设备和系统的需求。
这种技术在现代社会中扮演着至关重要的角色，涉及到我们日常生活中的方方面面。
随着科技的快速发展，电力电子技术的重要性日益凸显。
在现代社会的各个领域，从工业制造、交通运输、通讯设备，到家庭生活、数据中心以及可再生能源系统，几乎无处不在都需要电力电子技术的支持。
电子电力知识点总结
电子电力知识点总结第一部分：电子器件与电路原理1. 电子器件的种类与特性电子器件是指能够在电路中起到特定功能的元器件，主要包括二极管、晶体管、场效应管、集成电路等。
在电子器件中，二极管是最基本的元器件，它能够实现电流的单向导通，是电子设备中最常见的器件之一。
晶体管可以实现放大电路和开关电路的功能，是现代电子电路设计中不可或缺的部分。
场效应管和集成电路则分别实现了对电路功率和集成度的更高要求，它们的使用在电子产品中更加普遍。
2. 电路原理与分析电子电路是由多个电子器件和被连接在一起，协同工作以实现特定功能的一种设计。
在设计电子电路的时候，通常需要考虑到电路的稳定性、速度、功耗和成本等多个方面的因素。
同时，对于电路的分析也是非常重要的，可以通过分析电路的电压、电流、功率等参数来确定电路的工作状态，以及对电路进行改进和优化。
3. 电源供应与管理电源供应是指为电子设备提供所需的电能的过程，它可以通过直流电源、交流电源、电池等多种方式实现。
而电源管理则是指对电源进行控制和优化，以提高电子设备的能效和稳定性。
在电子电路中，电源供应和管理是其中的一个核心部分，对电子电力系统的稳定和可靠性有着至关重要的影响。
第二部分：电力系统与发电技术1. 电力系统的结构与特点电力系统是指将发电、输电和配电等过程进行有机整合，向终端用户提供电能的一种系统。
它包括发电厂、变电站、输电线路和配电设备等多个部分，整体组成了一个复杂的网络。
在电力系统中，需要考虑到对电能的有效利用、安全稳定运行和经济性等多个方面的要求，因此电力系统的设计和运行需要有着专门的技术和规范要求。
2. 发电技术与发电机原理发电技术是指利用各种能源形式，如火力、水力、风力、太阳能等，将其转换为电能的过程。
而发电机则是实现这一过程的重要设备，它通过磁场与电路之间的相互作用，将机械能转换为电能。
在现代发电技术中，需要考虑到节能环保和可再生资源的利用等多个方面的要求，因此对于发电技术和发电机原理的研究和应用是非常重要的。
电力电子知识点总结
电力电子知识点总结一、电力电子的基本原理电力电子是运用半导体器件实现电能的变换、控制和调节的技术领域。
在电力电子领域中最常用的器件是晶闸管、可控硅、晶闸管二极管、IGBT等。
它们通过对电压和电流的控制，实现将电能从一种形式转换为另一种形式。
电力电子的基本原理可以分为电力电子器件、电力电子电路和电力电子系统三个方面。
1. 电力电子器件电力电子器件是实现电力电子技术的基础。
常见的电力电子器件有晶闸管、可控硅、三端闭管、IGBT等，在电力电子中起着至关重要的作用。
晶闸管是一种四层结构的半导体器件，能够控制电流的导通和截止，实现电能的控制和调节。
可控硅是一种三端器件，具有双向导通特性，广泛应用于交流电路中。
IGBT集结了MOS管和双极型晶体管的优点，具有高开关速度、低导通压降等特点，是目前应用范围最广泛的功率器件之一。
2. 电力电子电路电力电子电路是利用电力电子器件构成的电路，实现对电能的控制和调节。
常见的电力电子电路包括整流电路、逆变电路、斩波电路等。
整流电路能够将交流电转换为直流电，逆变电路能够将直流电转换为交流电，斩波电路能够实现对电压和频率的调节。
这些电路在各种电力电子设备中得到了广泛应用，如变频调速器、逆变焊接电源等。
3. 电力电子系统电力电子系统是由多个电力电子电路组成的系统，实现对电能的复杂控制和转换。
常见的电力电子系统包括交流电调压系统、柔性直流输电系统、电能质量调节系统等。
这些系统在能源转换、传输和利用方面发挥着关键作用，是现代电力系统中不可或缺的一部分。
二、电力电子的常见器件和应用电力电子领域中常见的器件有晶闸管、可控硅、IGBT等。
而在现代工业中，电力电子技术得到了广泛的应用，如变频调速器、逆变焊接电源、电动汽车充电设备等。
1. 变频调速器变频调速器是一种能够实现电机转速调节的设备，它利用电力电子技术对电机供电进行控制，实现对电机转速的调节。
通过变频调速器，可以实现电机的恒流恒功率调节，使得电动汽车、电梯、风力发电机等设备具有更加灵活和高效的性能。
2024年电力电子学知识点总结
2024年电力电子学知识点总结随着科技的不断发展，电力电子学在能源转换与控制领域发挥着重要的作用。
2024年，电力电子学领域的研究和应用已经取得了许多重要的进展。
本文将总结2024年电力电子学的一些关键知识点，以帮助读者了解电力电子学的最新进展。
1. 功率半导体器件：功率半导体器件是电力电子学的基础。
2024年，主要有IGBT（绝缘栅双极结型晶体管）、MOSFET（金属氧化物半导体场效应晶体管）和SiC（碳化硅）等功率半导体器件得到广泛应用。
这些器件具有低导通压降、高开关速度和高温特性等优点，适用于各种功率电子应用。
2. 电力电子转换拓扑：电力电子转换系统的拓扑结构是电力电子学研究的重点之一。
2024年，常见的拓扑结构包括桥式整流器、逆变器、变换器和多电平逆变器等。
这些拓扑结构常用于变换、传递和调节电能，以满足不同应用场景对电能的需求。
3. 智能电力电子系统：智能电力电子系统是电力电子学的发展趋势之一。
2024年，随着人工智能和大数据技术的不断发展，电力电子系统的智能化程度得到了提高。
智能电力电子系统具有自适应、自优化和自保护等特性，在电力转换和控制过程中能够实现更高效、更可靠的能量转换和管理。
4. 新型电力电子应用：2024年，电力电子学在新型应用领域的研究得到了迅速发展。
例如，电动车、可再生能源发电和电网储能等领域对电力电子技术的需求不断增加。
这些应用对功率半导体器件、电力转换拓扑和智能电力电子系统等方面提出了新的挑战，同时也为电力电子学的发展提供了新的机遇。
5. 高效低功耗设计：节能和环保是电力电子学研究的重要目标。
2024年，研究人员在功率半导体器件的材料和结构设计、电力电子转换拓扑的优化和能耗管理技术等方面取得了重要进展，以实现高效低功耗的电力电子系统设计。
这将有助于推动可再生能源的广泛应用和提升能源利用效率。
综上所述，2024年电力电子学领域的关键知识点包括功率半导体器件、电力电子转换拓扑、智能电力电子系统、新型电力电子应用和高效低功耗设计等方面。
电工电子技术基础知识点
电工电子技术基础知识点电工电子技术是一门研究电能的产生、传输、分配、转换和应用，以及电子器件和电路的工作原理、设计和应用的学科。
它是电气、电子、通信、自动化等工程领域的重要基础，也是现代科技和生活中不可或缺的一部分。
下面我们来一起了解一些电工电子技术的基础知识点。
一、电路的基本概念电路是电流通过的路径，它由电源、负载、导线和开关等组成。
电源是提供电能的装置，如电池、发电机等；负载是消耗电能的装置，如灯泡、电动机等；导线用于连接电源和负载，传输电流；开关用于控制电路的通断。
电流是电荷的定向移动，其单位是安培（A）。
电压是使电荷定向移动形成电流的原因，单位是伏特（V）。
电阻是导体对电流的阻碍作用，单位是欧姆（Ω）。
欧姆定律是描述电路中电流、电压和电阻关系的定律，即 I ＝ U ／ R，其中 I 表示电流，U 表示电压，R 表示电阻。
二、直流电路直流电路中电流的方向不随时间变化。
在简单的直流电路中，我们可以通过串联和并联的方式连接电阻。
串联电阻的总电阻等于各个电阻之和，即 R 总＝ R1 ＋ R2 ＋＋ Rn；并联电阻的总电阻的倒数等于各个电阻倒数之和，即 1 ／ R 总＝ 1 ／ R1 ＋ 1 ／ R2 ＋＋ 1 ／ Rn 。
基尔霍夫定律是分析直流电路的重要工具。
基尔霍夫电流定律（KCL）指出，在任何一个节点上，流入节点的电流之和等于流出节点的电流之和；基尔霍夫电压定律（KVL）指出，在任何一个闭合回路中，电压升之和等于电压降之和。
三、交流电路交流电路中电流的大小和方向随时间周期性变化。
交流电的基本参数包括频率、周期、幅值和有效值。
频率表示交流电在单位时间内变化的周期数，单位是赫兹（Hz）；周期是交流电完成一个完整变化所需的时间；幅值是交流电的最大值；有效值是根据电流的热效应定义的，它表示交流电在相同时间内产生的热量与直流电相等时的电流或电压值。
在交流电路中，电阻、电感和电容是常见的元件。
电阻在交流电路中的作用与直流电路相同；电感具有阻碍电流变化的作用，其感抗 XL ＝2πfL，其中 f 是频率，L 是电感值；电容具有储存电荷和阻碍电压变化的作用，其容抗 XC ＝ 1 ／（2πfC) ，其中 C 是电容值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电子基础知识归纳
1. 电力电子的定义
电力电子是一门关于控制和转换电能的学科，研究通过电子器件和电子控制实现电能的有效转换和控制。
2. 电力电子器件
2.1 双向开关器件
- MOSFET（金属氧化物半导体场效应晶体管）
- IGBT（绝缘栅双极晶体管）
2.2 单向开关器件
- 可控硅（SCR）
- 双向可控硅（GTO）
- 快速开关二极管（FRED）
- 二极管
3. 电力电子应用领域
3.1 变频器
变频器是一种通过改变电源频率来控制电机转速的装置，广泛应用于工业驱动运动控制等领域。
3.2 逆变器
逆变器是一种将直流电能转换为交流电能的装置，用于太阳能发电、电动车等领域。
3.3 交流调压器
交流调压器是一种能够调节交流电压的装置，常用于家庭和办公室电器的稳压供电。
4. 电力电子系统的优势
- 高效率：电力电子系统能够提高能源利用效率，减少能源浪费。
- 高精度：电力电子系统可以实现精确的电能控制和调节。
- 可靠性：电力电子系统具有较高的可靠性和稳定性。
以上是对电力电子基础知识的简要归纳，希望对您有所帮助。
如需更详细的信息，请参考相关教材和资料。
