电力电子技术课程重点知识点总结
电力电子技术课程重点知识点总结
1.解释GTO、GTR、电力MOSFET、BJT、IGBT，以及这些元件的应用范围、基本特性。
2.解释什么是整流、什么是逆变。
3.解释PN结的特性，以及正向偏置、反向偏置时会有什么样的电流通过。
4.肖特基二极管的结构，和普通二极管有什么不同？5.画出单相半波可控整流电路、单相全波可控整流电路、单相整流电路、单相桥式半控整流电路电路图。
6.如何选配二极管（选用二极管时考虑的电压电流裕量）7.单相半波可控整流的输出电压计算（P44）8.可控整流和不可控整流电路的区别在哪？9.当负载串联电感线圈时输出电压有什么变化？（P45）10.单相桥式全控整流电路中，元件承受的最大正向电压和反向电压。
11.保证电流连续所需电感量计算。
12.单相全波可控整流电路中元件承受的最大正向、反向电压（思考题，书上没答案，自己试着算）13.什么是自然换相点，为什么会有自然换相点。
14.会画三相桥式全控整流电路电路图，波形图（P56、57、P58、P59、P60，对比着记忆），以及这些管子的导通顺序。
15.三相桥式全控整流输出电压、电流计算。
16.为什么会有换相重叠角？换相压降和换相重叠角计算。
17.什么是无源逆变？什么是有源逆变？18.逆变产生的条件。
19.逆变失败原因、最小逆变角如何确定？公式。
做题：P95：1 3 5 13 16 17，重点会做27 28，非常重要。
20.四种换流方式，实现的原理。
21.电压型、电流型逆变电路有什么区别？这两个图要会画。
22.单相全桥逆变电路的电压计算。
P10223.会画buck、boost电路，以及这两种电路的输出电压计算。
24.这两种电路的电压、电流连续性有什么特点？做题，P138 2 3题，非常重要。
25.什么是PWM,SPWM。
26.什么是同步调制？什么是异步调制？什么是载波比，如何计算？27.载波频率过大过小有什么影响？28.会画同步调制单相PWM波形。
29.软开关技术实现原理。

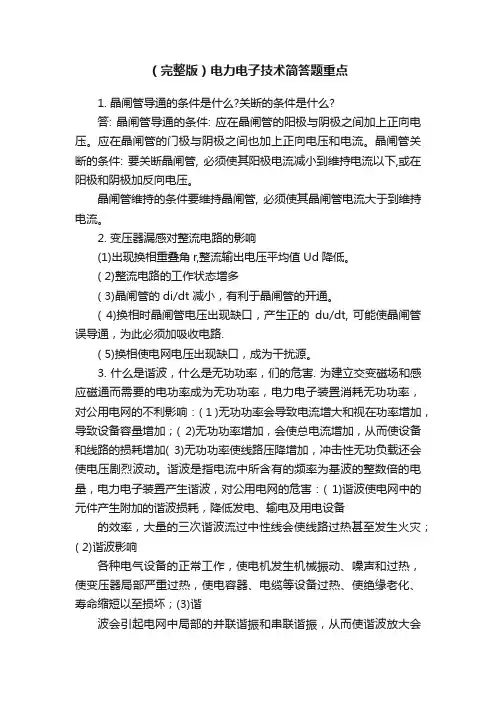

（完整版）电力电子技术简答题重点
（完整版）电力电子技术简答题重点1. 晶闸管导通的条件是什么?关断的条件是什么?答: 晶闸管导通的条件: 应在晶闸管的阳极与阴极之间加上正向电压。
应在晶闸管的门极与阴极之间也加上正向电压和电流。
晶闸管关断的条件: 要关断晶闸管, 必须使其阳极电流减小到维持电流以下,或在阳极和阴极加反向电压。
晶闸管维持的条件要维持晶闸管, 必须使其晶闸管电流大于到维持电流。
2. 变压器漏感对整流电路的影响(1)出现换相重叠角r,整流输出电压平均值Ud降低。
( 2)整流电路的工作状态增多( 3)晶闸管的di/dt 减小，有利于晶闸管的开通。
( 4)换相时晶闸管电压出现缺口，产生正的du/dt, 可能使晶闸管误导通，为此必须加吸收电路.( 5)换相使电网电压出现缺口，成为干扰源。
3. 什么是谐波，什么是无功功率，们的危害. 为建立交变磁场和感应磁通而需要的电功率成为无功功率，电力电子装置消耗无功功率，对公用电网的不利影响：( 1 )无功功率会导致电流增大和视在功率增加，导致设备容量增加；( 2)无功功率增加，会使总电流增加，从而使设备和线路的损耗增加( 3)无功功率使线路压降增加，冲击性无功负载还会使电压剧烈波动。
谐波是指电流中所含有的频率为基波的整数倍的电量，电力电子装置产生谐波，对公用电网的危害：( 1)谐波使电网中的元件产生附加的谐波损耗，降低发电、输电及用电设备的效率，大量的三次谐波流过中性线会使线路过热甚至发生火灾；( 2)谐波影响各种电气设备的正常工作，使电机发生机械振动、噪声和过热，使变压器局部严重过热，使电容器、电缆等设备过热、使绝缘老化、寿命缩短以至损坏；(3)谐波会引起电网中局部的并联谐振和串联谐振，从而使谐波放大会使危害大大增大，甚至引起严重事故；(4)谐波会导致继电保护和自动装置的误动作，并使电气测量仪表计量不准确；( 5)谐波会对领近的通信系统产生干扰，轻者产生噪声，降低通信质量，重者导致信息丢失，使通信系统无法正常工作。
电力电子学知识点总结
电力电子学知识点总结电力电子学是研究电力系统中的电力变换、控制和调节的学科，主要包括功率半导体器件、电力电子器件、电力电子电路、电力电子系统以及其工作原理和应用等方面的内容。
下面将对电力电子学的基本知识点进行总结，以便更好地理解和应用电力电子技术。
一、功率半导体器件功率半导体器件是电力电子电路中的核心部件，其主要作用是实现电能的变换和控制。
常见的功率半导体器件有二极管、晶闸管、可控硅、大功率晶体管和金属氧化物半导体场效应晶体管（MOSFET）等。
这些器件的工作原理、特性和应用有所不同，选择适合的器件对电力电子系统的性能具有重要影响。
1.二极管：二极管是一种具有两个电极的器件，主要用于整流电源电路中。
其工作原理是当正向电压施加在二极管上时，电流可以流过，而反向电压施加时，二极管具有很高的阻抗。
2.晶闸管：晶闸管是一种具有三个电极的器件，主要用于控制高功率交流电流。
其工作原理是通过一个控制电极的信号来控制另外两个电极之间的导通和截止状态。
3.可控硅：可控硅也是一种具有三个电极的器件，其特点是只有在一个特定的触发脉冲下才能开启，一旦开启就可以持续导通。
可控硅主要用于交流电压控制以及电能的调节。
4.大功率晶体管：大功率晶体管是一种可以承受大电流和大功率的晶体管。
它具有高增益和低饱和压降的特点，适用于高频率和高功率的应用。
5.MOSFET：MOSFET是一种依靠电场效应来控制导通的器件。
它具有低导通电阻、高开关速度和优异的抗击穿能力，适用于高频率和高效率的应用。
二、电力电子电路电力电子电路是将功率半导体器件组合成特定功能的电路，用于实现电能的变换、控制和调节。
常见的电力电子电路有整流电路、逆变电路、升压和降压变换器等。
1.整流电路：整流电路是将交流电转换为直流电的电路。
常见的整流电路有单相和三相整流桥电路，可以采用二极管或可控硅进行整流。
2.逆变电路：逆变电路是将直流电转换为交流电的电路。
逆变电路有单相和三相逆变电路，可以采用晶闸管或可控硅进行逆变。
电力电子技术整理
《电力电子技术整理》1、名词; 控制角α：控制角α也叫触发角或触发延迟角，是指晶闸管从承受正向电压开始到触发脉冲出现之间的电角度。
导通角θ：是指晶闸管在一周期内处于导通的电角度。
移相：是指改变触发脉冲出现的时刻，即改变控制角α的大小。
移相范围：是指一个周期内触发脉冲的移动范围，它决定了输出电压的变化范围。
2．单相桥式全控整流电路带大电感负载时，它与单相桥式半控整流电路中的续流二极管的作用是否相同？为什么？解：作用不同。
全控整流电路电感性负载时，其输出电压波形出现负值，使输出电压平均值降低，因此，负载两端接上续流二极管后，输出电压波形中不再有负值，可以提高输出平均电压，以满足负载的需要。
半控桥电路电感性负载时，由于本身的自然续流作用，即使不接续流二极管，其输出电压波形也不会出现负值。
但是一旦触发脉冲丢失，会使晶闸管失控。
因此仍要再负载两端街上续流二极管，防止失控。
3、单相半控桥不能实现有源逆变？4．单相交流调压电路，负载阻抗角为30°，问控制角α的有效移相范围有多大？答：30°~180°5．双向晶闸管有哪几种触发方式？一般选用哪几种？解：双向晶闸管的触发方式有：I+ 触发： T1接正电压， T2接负；门极G 接正，T2接负。
I- 触发： T1接正，T2接负；门极G 为负，T2 接正。
Ⅲ+ 触发T1接负，T2接正，门极G 接正，T2接负。
Ⅲ- 触发T1接负， T2接正；门极G 接负，T2接正。
一般选用I+和Ⅲ-。
6、有源逆变的工作原理是什么？实现有源逆变的条件是什么？变流装置有源逆变工作时，其直流侧为什么能出现负的直流电压？答：实现有源逆变的条件：（1） 一定要有直流电动势，其极性必须与晶闸管的导通方向一致，其值应稍大于变流器直流侧的平均电压；（2） 变流器必须工作在2πα>的区域内使U d <0。
在可控整流时，电流 I d 只能由直流电压 U d 产生， u d 的波形必须正面积大于负面积，才能使平均电压 U d 大于 0 ，产生 I d 。
电力电子技术知识点自己总结
移相范围 90度 α=0度
阻感负载
波形
α=30度
α=90度
公式
当α<=60度时
电力电子技术知识点
γ随其他参数变化的规律
漏感可能一个集中的电感表示
由于电感的存在，换相过程不能瞬间完成
变压器漏感对整流电路的影响
盟 换相过程持续的时间可用电角度γ表示，称为换相重
叠角
出现换相重叠角γ，整流输出电压平均值Ud降低。
快速熔断器
保护 直流快速断路器
晶闸管串联：均压
过电流继电器
晶闸管并联：均流
存在问题：
优点： 缺点：
电路简单
公式
输出脉动大
移相范围： 180度
变压器二次侧有直流分量，会造成铁心磁化
缺点：
会出现电流断续 解决方法：在主电路输出侧串联一个电感
电路图
波形
单相桥式全控整流电路
带最大正向电压 晶闸管承受的最大反向电压
公式
单相可控整流
移相范围 180度 电路图
触发脉冲的宽度应晶闸管可靠导通
晶闸管触发电路应满足下列要求
触发脉冲应有足够的幅度
所提供的触发脉冲应不超过晶闸管门极的电压、电 流和功率定额。
诮有良好的抗干扰性能
操作过电压
第九章
过电压产生及过电压保护
产生：
雷击过电压 换相过电压
关断过电压
一般采用rc电路保护
过电流保护
电力电子电路运行不正常或者发生故障时，可能会 发生过电流过电流分过载和短路两种情况
电流驱动型 电压驱动型
单极型器件
电力电子器件的分类方法3 双极型器件
复合型器件
IGBT的特性 参见书，写在本子上吧
电力电子复习知识点
电力电子复习资料一、简答题1、晶闸管导通和关断的条件是什么？解：晶闸管导通条件是：1）晶闸管阳极和阴极之间施加正向阳极电压；2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。
在晶闸管导通后，门极就失去控制作用，欲使其关断，只需将流过晶闸管的电流减小到其维持电流以下，可采用阳极加反向电压、减小阳极电压或增大回路阻抗等方式。
2、有源逆变实现的条件是什么？（1）晶闸管的控制角大于90度，使整流器输出电压Ud为负（2）整流器直流侧有直流电动势，其极性必须和晶闸管导通方向一致，其幅值应大于变流器直流侧的平均电压3、什么是逆变失败，造成逆变失败的原因有哪些？如何防止逆变失败?4、电压型逆变器与电流型逆变器各有什么样的特点？答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。
因为反馈无功能量时直流电流并不反向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。
5、换流方式有哪几种？分别用于什么器件？6、画出GTO,GTR ,IGBT,MOSFET 四种电力电子器件的符号并标注各引脚名称7、单相全波与单相全控桥从直流输出端或从交流输入端看均是基本一致的，两者的区别？答：区别在于是：1）、单相全波可控整流电路中变压器的二次绕组带中心抽头，结构复杂；2）、单相全波可控整流电路中只用2个晶闸管，比单相全控桥式可控整流电路少数民族个，相应地，晶闸管的门极驱动电路也少数民族个；但是在单相全波可控整流电路中，晶闸管承受的最大电压为22U 2，是单相全控桥式整流电路的确倍；3）、单相全波可控整流电路中，导电回路只含1个晶闸管，比单相桥少1个，因而也少了一次管压降。
电力电子技术知识点知识讲解
电力电子技术知识点《电力电子技术》课程知识点分布（供学生平时课程学习、复习用，●为重点）第一章绪论1.电力电子技术：信息电子技术----信息处理，包括：模拟电子技术、数字电子技术电力电子技术----电力的变换与控制2. ●电力电子技术是实现电能转换和控制，能进行电压电流的变换、频率的变换及相数的变换。
第二章电力电子器件1.电力电子器件分类：不可控器件：电力二极管可控器件：全控器件----门极可关断晶闸管GTO→电力晶体管GTR→场效应管电力PMOSFET→绝缘栅双极晶体管IGBT→及其他器件☆半控器件----晶闸管●阳极A阴极K 门极G2.晶闸管1）●导通：当晶闸管承受正向电压时，仅在门极有触电电流的情况晶闸管才能开通。
●关断：外加电压和外电路作用是流过晶闸管的电流降到接近于零●导通条件：晶闸管承受正向阳极电压，并在门极施加触发电流●维持导通条件：阳极电流大于维持电流当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。
当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才会开通。
当晶闸管导通，门极失去作用。
●主要参数：额定电压、额定电流的计算，元件选择第三章●整流电路1.电路分类：单相----单相半波可控整流电路单相整流电路、桥式（全控、半控）、单相全波可控整流电路单相桥式（全控、半控）整流电路三相----半波、●桥式（●全控、半控）2.负载：电阻、电感、●电感+电阻、电容、●反电势3.电路结构不同、负载不同→●输出波形不同→●电压计算公式不同→→单相电路1.●变压器的作用：变压、隔离、抑制高次谐波（三相、原副边→星/三角形接法）2.●不同负载下，整流输出电压波形特点1）电阻→电压、电流波形相同2）电感→电压电流不相同、电流不连续，存在续流问题3）反电势→停止导电角3.●二极管的续流作用1）防止整流输出电压下降2）防止失控4.●保持电流连续→●串续流电抗器，●计算公式5.电压、电流波形绘制，电压、电流参数计算公式→→三相电路1.共阴极接法、共阳极接法2.触发角ā的确定3.宽脉冲、双窄脉冲4.●电压、电流波形绘制→●电压、电流参数计算公式5.变压器漏抗对整流电流的影响→●换相重叠角产生原因→计算方法6.整流电路的谐波和功率因数→→●逆变电路1.●逆变条件→●电路极性→●逆变波形2.●逆变失败原因→器件→触发电路→交流电源→换向裕量3.●防止逆变失败的措施4.●最小逆变角的确定→→触发电路1.●触发电路组成2.工作原理3.触发电路定相第四章逆变电路1.●逆变电路分类：把直流变成交流电称为逆变，当交流侧接在电网上，即交流侧接有电源时，称为有源逆变；当交流侧直接和负载连接时，称为无源逆变2.●换流方式分类：器件（利用全控型器件的自关断能力进行换流称为器件换流）→电网（由电网提供换流电压称为电网换流，不是用于没有交流电网的无源逆变电路）→负载（有负载提供换流电压称为负载换流）→强迫（设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反压电流的换流方式叫强迫换流，强迫换流通常利用附加电容上所储存的能量来实现，因此也叫电容换流）3.电压型逆变电路：单相、三相4.电流型逆变电路：单相、三相第五章直流-直流变换电路斩波电路→●降压斩波：●工作原理、●计算方法→●升压斩波：●工作原理、●计算方法第六章交流-交流变换电路1.●交流-交流变换电路：→●交流调压电路→●交流调功电路2.交-交变频电路：单相、●三相交-交变频电路→公共交流母线进线方式→输出星形联接方式●交-交变频电路的主要特点●优缺点第七章 PWM控制技术1.基本原理：冲量定理PWM→ SPWM2.●控制方式：计数法：调制法：●调制方法：→●异步调制：→●同步调制：3.●采样方式：→●自然采样：→●规则采样：第八章软开关技术1.软开关与硬软开关2.●零电压开关与零电流开关●零电压开通●零电流关断3.●软开关分类：准谐振电路、零开关PWM电路、零转换PWM电路4.典型的软开关电路5.●软开关技术的发展与趋势第九章电力电子器件应用及共性问题1.器件驱动：电气隔离●晶闸管触发电路典型的触发电路2.器件的保护:→●过电压产生及过电压保护→●过电流产生及过电流保护→●缓冲电路----又称吸收电路3.器件的串、并联串联→解决均压问题→静态、动态并联→解决均流问题→静态、动态第十章电力电子器件应用1.V-M系统中应用→V-M系统的机械特性：●电流连续→机械特性为一组平行线；●电流断续→理想空载转速上升；→机械特性变软；→随着控制角α的增加，进入断续区的电流加大。
电力电子技术知识点总结
电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。
其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。
2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。
可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。
3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。
4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。
5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。
以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。
二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。
常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。
2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。
常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。
3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。
电力电子技术第1章总结
电力电子技术第1章总结电力电子技术第1章总结电力电子技术第1章总结开课班级：09输电线路班总结时间：201*.9.19总结教师：杜芸强一、基本概念1.电力电子器件：是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
2.电力电子电路也被称为电力电子系统，由控制电路、驱动电路、检测电路和以电力电子器件为核心的主电路组成。
3．电力电子器件的分类（1）按照电力电子器件能够被控制电路信号所控制的程度，可分为半控型器件、全控型器件和不控型器件。
（2）按照驱动电路加在电力电子器件控制端和公共端之间的信号性质，又可以将电力电子器件分为电流驱动型和电压驱动型器件。
（3）电力电子器件还可以按照器件内部电子和空穴两种载流子参与导电的情况分为单极型器件、双极型器件和复合型器件。
4.电导调制效应：当PN结上流过的正向电流较小时，二极管的电阻主要是作为基片的低掺杂N区的欧姆电阻，其阻值较高且为常量，因而管压降随正向电流的上升而增加；当PN结上流过的正向电流较大时，注入并积累在低掺杂N区的少子空穴浓度将很大，为了维持半导体电中性条件，其多子浓度也相应大幅度增加，使其电阻率明显下降，也就是电导率大大增加，这就是电导调制效应。
5.方向击穿：PN结具有一定的反向耐压能力，但当施加的反向电压过大，反向电流将会急剧增大，破坏PN结反向偏置为截止的工作状态，这就叫反向击穿。
6.热击穿：当反向未被限制住，使得反向电流和反向电压的乘积超过了PN结容许的耗散功率，就会因热量散发不出去而导致PN结温度上升，直至过热而烧毁，就是热击穿。
7.电力二极管的主要参数正向平均电流IF(AV)：指电力二极管长期运行时，在指定的管壳温度和散热条件下，其允许流过的最大工频正弦半波电流的平均值。
通过对正弦半波电流的换算可知，正向平均电流IF(AV)对应的有效值为1.57IF(AV)。
8．电力二极管的主要类型：普通二极管（又称整流二极管）、快速恢复二极管（FRD）和肖特基二极管（SRD）。
电力电子技术知识点汇总
电力电子技术1.以电力为处理对象的电子技术称为电力电子技术。
它是一门利用电力电子器件对电能进行控制和转换的学科。
2.电力交换分为：交直变换（AC-DC 整流）直交变换（DC-AC 逆变）交交变换（AC-AC 交交变换）直直变换（DC-DC 斩波）3.1957年美国的通用电气公司研制出第一个晶闸管。
4.电源：直流电源，恒压恒频交流电源，变压变频电源。
5.电源涉及不间断电源、电解电源、电镀电源、开关电源（SMPS）、计算机及仪器仪表电。
6.高压直流输电（HVDC）晶闸管控制电抗器（TCR）晶闸管投切电容器（SVC）有源电力滤波（APF）7.为了减小本身的损耗，提高效率，电力电子器件一般工作在开关状态。
8.低频时通态损耗电力电子器件功率损耗的主要成因;器件开关频率较高，开关损耗随增大而成为器件功率损耗主要因素。
9.电力二极管:螺栓型和平板型两种封装。
10.当施加的反向电压过大时，反向电流将会急剧增大，破坏PN结反向偏置为截止的工作状态，这就是反向击穿。
反向电流未被限制住,使得反向电流和反向电压的乘积超过了PN 结所容许的耗散功率，就会因热量散发不出去而导致PN结温度上升，直至过热而烧毁，这就是热击穿。
PN结的电荷量随外加电压而变化，呈现一定的电容效应。
11.正向平均电流IF（Av）是指电力二极管长期运行时，在指定的管壳温皮平均值取标散热条件下，其允许流过的最大工频正弦平波电流的平均值。
肖特基二极管是单极器件12.为保证可靠，安全触发，触发电路所提供的触发电压、电流和功率都限制在可靠触发区。
13.实际中，应对晶闸管施加足够长时间的反向电压，使其充分恢复对正向电压的阻断能力，才能使晶闸管可靠关断。
14.GTR一般采用共发射极接法。
为了保证安全，最高工作电压Ucem要比BUceo低的多。
15.当GTR的集电极电压升高至一次击穿电压临界值BUcEo时，集电极电流Ic会迅速增大，出现雪崩击穿，称之为一次击穿，一次击穿也称为电压击穿。
(完整版)电气类专业知识点--电力电子知识点讲义整理
电力电子技术知识点讲义汇总——天天向上图文工作室独家整理复习笔记知识点第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术,是应用于电力领域的电子技术,主要用于电力变换。
2 电力变换的种类(1)交流变直流AC-DC：整流(2）直流变交流DC—AC：逆变(3）直流变直流DC—DC:一般通过直流斩波电路实现(4）交流变交流AC—AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第2章电力电子器件1 电力电子器件与主电路的关系（1)主电路：指能够直接承担电能变换或控制任务的电路.（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件.2 电力电子器件一般都工作于开关状态，以减小本身损耗.3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路,根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
(4）同时，在主电路和控制电路中附加一些保护电路,以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件.如SCR晶闸管.（2）全控型器件：通过控制信号既可以控制其导通,又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET 和IGBT.（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类(1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件.如SCR、GTO、GTR.（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件.如MOSFET、IGBT。
根据器件内部载流子参与导电的情况分类（1）单极型器件:内部由一种载流子参与导电的器件。
电力电子教材知识点部分总结
电力电子教材知识点部分总结来源: 电气08-1 鑫工作室linsin《电力电子技术》期末复习题第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和操纵的技术，是应用于电力领域的电子技术，要紧用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一样通过直流斩波电路实现（4）交流变交流AC-AC：一样称作交流电力操纵3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第2章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直截了当承担电能变换或操纵任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或操纵的电子器件。
2 电力电子器件一样都工作于开关状态，以减小本身损耗。
3 电力电子系统差不多组成与工作原理（1）一样由主电路、操纵电路、检测电路、驱动电路、爱护电路等组成。
（2）检测主电路中的信号并送入操纵电路，依照这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）操纵信号通过驱动电路去操纵主电路中电力电子器件的导通或关断。
（4）同时，在主电路和操纵电路中附加一些爱护电路，以保证系统正常可靠运行。
4 电力电子器件的分类依照操纵信号所操纵的程度分类（1）半控型器件：通过操纵信号能够操纵其导通而不能操纵其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过操纵信号既能够操纵其导通，又能够操纵其关断的电力电子器件。
如GTO、GTR、MOSFET和IGBT。
（3）不可控器件：不能用操纵信号来操纵其通断的电力电子器件。
如电力二极管。
依照驱动信号的性质分类（1）电流型器件：通过从操纵端注入或抽出电流的方式来实现导通或关断的电力电子器件。
如SCR、GTO、GTR。
（2）电压型器件：通过在操纵端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。
如MOSFET、IGBT。
依照器件内部载流子参与导电的情形分类（1）单极型器件：内部由一种载流子参与导电的器件。
(整理)电力电子教材重点知识点总结
《电力电子技术》复习题第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现，也叫斩波电路（4）交流变交流AC-AC：可以是电压或电力的变换，一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
4、相控方式;对晶闸管的电路的控制方式主要是相控方式5、斩空方式：与晶闸管电路的相位控制方式对应，采用全空性器件的电路的主要控制方式为脉冲宽度调制方式。
相对于相控方式可称之为斩空方式。
第2章电力电子器件1 电力电子器件与主电路的关系（1）主电路：电力电子系统中指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
广义可分为电真空器件和半导体器件。
2 电力电子器件一般特征：1、处理的电功率小至毫瓦级大至兆瓦级。
2、都工作于开关状态，以减小本身损耗。
3、由电力电子电路来控制。
4、安有散热器3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
电力电子技术知识点汇总
电力电子技术1.以电力为处理对象的电子技术称为电力电子技术。
它是一门利用电力电子器件对电能进行控制和转换的学科。
2.电力交换分为：交直变换（AC-DC 整流）直交变换（DC-AC 逆变）交交变换（AC-AC 交交变换）直直变换（DC-DC 斩波）3.1957年美国的通用电气公司研制出第一个晶闸管。
4.电源：直流电源，恒压恒频交流电源，变压变频电源。
5.电源涉及不间断电源、电解电源、电镀电源、开关电源（SMPS）、计算机及仪器仪表电。
6.高压直流输电（HVDC）晶闸管控制电抗器（TCR）晶闸管投切电容器（SVC）有源电力滤波（APF）7.为了减小本身的损耗，提高效率，电力电子器件一般工作在开关状态。
8.低频时通态损耗电力电子器件功率损耗的主要成因;器件开关频率较高，开关损耗随增大而成为器件功率损耗主要因素。
9.电力二极管:螺栓型和平板型两种封装。
10.当施加的反向电压过大时，反向电流将会急剧增大，破坏PN结反向偏置为截止的工作状态，这就是反向击穿。
反向电流未被限制住,使得反向电流和反向电压的乘积超过了PN 结所容许的耗散功率，就会因热量散发不出去而导致PN结温度上升，直至过热而烧毁，这就是热击穿。
PN结的电荷量随外加电压而变化，呈现一定的电容效应。
11.正向平均电流IF（Av）是指电力二极管长期运行时，在指定的管壳温皮平均值取标散热条件下，其允许流过的最大工频正弦平波电流的平均值。
肖特基二极管是单极器件12.为保证可靠，安全触发，触发电路所提供的触发电压、电流和功率都限制在可靠触发区。
13.实际中，应对晶闸管施加足够长时间的反向电压，使其充分恢复对正向电压的阻断能力，才能使晶闸管可靠关断。
14.GTR一般采用共发射极接法。
为了保证安全，最高工作电压Ucem要比BUceo低的多。
15.当GTR的集电极电压升高至一次击穿电压临界值BUcEo时，集电极电流Ic会迅速增大，出现雪崩击穿，称之为一次击穿，一次击穿也称为电压击穿。
电力电子技术复习重点总结-电力电子技术知识点总结
电力电子技术第五版复习资料第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第2章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
2 电力电子器件一般都工作于开关状态，以减小本身损耗。
3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET 和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。
如SCR、GTO、GTR。
（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。
如MOSFET、IGBT。
根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。
电力电子知识点总结
电力电子知识点总结一、电力电子的基本原理电力电子是运用半导体器件实现电能的变换、控制和调节的技术领域。
在电力电子领域中最常用的器件是晶闸管、可控硅、晶闸管二极管、IGBT等。
它们通过对电压和电流的控制，实现将电能从一种形式转换为另一种形式。
电力电子的基本原理可以分为电力电子器件、电力电子电路和电力电子系统三个方面。
1. 电力电子器件电力电子器件是实现电力电子技术的基础。
常见的电力电子器件有晶闸管、可控硅、三端闭管、IGBT等，在电力电子中起着至关重要的作用。
晶闸管是一种四层结构的半导体器件，能够控制电流的导通和截止，实现电能的控制和调节。
可控硅是一种三端器件，具有双向导通特性，广泛应用于交流电路中。
IGBT集结了MOS管和双极型晶体管的优点，具有高开关速度、低导通压降等特点，是目前应用范围最广泛的功率器件之一。
2. 电力电子电路电力电子电路是利用电力电子器件构成的电路，实现对电能的控制和调节。
常见的电力电子电路包括整流电路、逆变电路、斩波电路等。
整流电路能够将交流电转换为直流电，逆变电路能够将直流电转换为交流电，斩波电路能够实现对电压和频率的调节。
这些电路在各种电力电子设备中得到了广泛应用，如变频调速器、逆变焊接电源等。
3. 电力电子系统电力电子系统是由多个电力电子电路组成的系统，实现对电能的复杂控制和转换。
常见的电力电子系统包括交流电调压系统、柔性直流输电系统、电能质量调节系统等。
这些系统在能源转换、传输和利用方面发挥着关键作用，是现代电力系统中不可或缺的一部分。
二、电力电子的常见器件和应用电力电子领域中常见的器件有晶闸管、可控硅、IGBT等。
而在现代工业中，电力电子技术得到了广泛的应用，如变频调速器、逆变焊接电源、电动汽车充电设备等。
1. 变频调速器变频调速器是一种能够实现电机转速调节的设备，它利用电力电子技术对电机供电进行控制，实现对电机转速的调节。
通过变频调速器，可以实现电机的恒流恒功率调节，使得电动汽车、电梯、风力发电机等设备具有更加灵活和高效的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.解释GTO、GTR、电力MOSFET、BJT、IGBT，以及这些元件的应用范围、基本特性。
2.解释什么是整流、什么是逆变。
3.解释PN结的特性，以及正向偏置、反向偏置时会有什么样的电流通过。
4.肖特基二极管的结构，和普通二极管有什么不同
5.画出单相半波可控整流电路、单相全波可控整流电路、单相整流电路、单相桥式半控整流电路电路图。
6.如何选配二极管（选用二极管时考虑的电压电流裕量）
7.单相半波可控整流的输出电压计算（P44）
8.可控整流和不可控整流电路的区别在哪
9.当负载串联电感线圈时输出电压有什么变化（P45）
10.单相桥式全控整流电路中，元件承受的最大正向电压和反向电压。
11.保证电流连续所需电感量计算。
12.单相全波可控整流电路中元件承受的最大正向、反向电压（思考题，书上没答案，自己试着算）
13.什么是自然换相点，为什么会有自然换相点。
14.会画三相桥式全控整流电路电路图，波形图（P56、57、P58、P59、P60，对比着记忆），以及这些管子的导通顺序。
15.三相桥式全控整流输出电压、电流计算。
16.为什么会有换相重叠角换相压降和换相重叠角计算。
17.什么是无源逆变什么是有源逆变
18.逆变产生的条件。
19.逆变失败原因、最小逆变角如何确定公式。
做题：P95：1 3 5 13 16 17，重点会做 27 28，非常重要。
20.四种换流方式，实现的原理。
21.电压型、电流型逆变电路有什么区别这两个图要会画。
22.单相全桥逆变电路的电压计算。
P102
23.会画buck、boost电路，以及这两种电路的输出电压计算。
24.这两种电路的电压、电流连续性有什么特点
做题，P138 2 3题，非常重要。
25.什么是PWM,SPWM。
26.什么是同步调制什么是异步调制什么是载波比，如何计算
27.载波频率过大过小有什么影响
28.会画同步调制单相PWM波形。
29.软开关技术实现原理。
30.电力电子器件的保护方法有哪几种
31.了解晶闸管、电力MOSFRT、IGBT的并联技术。
