第1章 施工导流-第五节截流工程
第1章 施工导流
2．堰顶高程
下游围堰的堰顶高程： Hd=hd+ha+δ
(1-4)
上游围堰的堰顶高程： Hu=hd+z+ha+δ
(1-5)
式中
Hd—下游围堰顶高程，m; ha —波浪爬高，m; δ—围堰的安全超高，m。
Hu—上游围堰顶高程，m; hd —下游水位高程，m； z —上下游水位差，m;
注意：当围堰要拦截一部分水流时，则堰顶高程应通 过水库调洪计算来确定。
按围堰与水流方向的相对位置：
①横向围堰；
②纵向围堰。
按导流期间基坑淹没条件：
①过水围堰；
②不过水围堰。
选择围堰型式的原则 ：
1)具有足够的稳定性、防渗性、抗冲性和一定的 强度。
2)就地取材造价便宜，构造简单，修建、拆除都 方便。
3)围堰的布置应力求使水流平顺，不发生严重的 局部冲刷。
4)围堰接头和岸坡联结要安全可靠，不致因集中 渗漏等破坏作用而引起围堰失事。
段可以采用不同的施工导流方法和挡水泄 水建筑物。不同导流方法组合的顺序，通 常称为导流程序。
导流时段就是按照导流程序所划分的各 施工阶段的延续时间。
三、允许基坑淹没时的导流设计流量的确定 允许基坑淹没的导流方案，从围堰工作情况看，
有过水期和挡水期之分，它们的导流标准有所不同。
允许基坑淹没导流方案的技术比较经济，可以 在研究工程所在河流水文特征及历年逐月实测最大 流量的基础上，通过下述程序实现。
图1-10
第二节 围 堰 工 程
围堰是导流工程中的临时挡水建筑物， 用来围护施工基坑，保证水工建筑物能在干 地施工。
在导流任务完成以后，如果围堰对永久 建筑物的运行有妨碍或没有考虑作为永久建 筑物的一部分时，应予拆除。
第1章施工导流第五节截流工程ppt课件
截流材料： 石渣、平均0.3-0.4m块石，最大0.8-1.2m大
块石、2.5-5t混凝土五面体
最大抛投强度：1092m3/h
万安一期截流备料与实际抛投量对比
抛投料 设计备料（m3）
大块石 4800
① 从地质条件来看，龙口应尽量选在河床抗冲刷能 力强的地方，如岩基裸露或覆盖层较薄；
4、龙 口 位 置 和 宽 度
1）龙口位置
② 从地形条件来看，龙口河底不宜有顺流向陡坡和 深坑；龙口周围应有较宽阔的场地，离料场和特 殊截流材料堆场近些，便于施工布置和组织；
③ 从水力条件来看，设在河床主流部位，并使截流 前水流平顺；对于通航要求的河流，预留龙口一 般均布置在深槽主航道处。
• 当出现淹没流时，h hs ，hs 为龙口底部（
或护底）以上的下游水深（图一）；
• 当出现非淹没流时，h hc ，hc 为临界水深。
h 的计算按下列四种情况考虑：
1、梯形断面淹没流： 由于进占过程中龙口底部高程不变，
h hs
hs 为常数。
H Z
H
H hs hs
H
2. 梯形断面非淹没流：
h hc
➢ 图解法计算龙口流速（方法一）
①水量平衡
截流过程中，上游来水量（即截流设计流量）将 分经龙口、戗堤渗流、分水建筑物，并有一部 分拦蓄在水库中。若水库库容不大，拦蓄在水 库中的水量可忽略。对于立堵，作为安全因素 ，也可忽略戗堤渗流量。
➢图解法计算龙口流速（方法一）
一般情况下，合龙过程中截流设计流量由四部分组 成：
3、截流日期和截流设计流量
1） 截流日期的确定
截流年份根据枢纽工程施工控制性进度计 划或总进度计划决定。至于年内的截流时段选 择，应根据河流水文特性、气候条件、围堰施 工以及通航、过木等决定。一般宜安排在汛后 枯水时段，严寒地区应尽量避开河流流冰及冰 冻期。
水利工程施工——施工导流

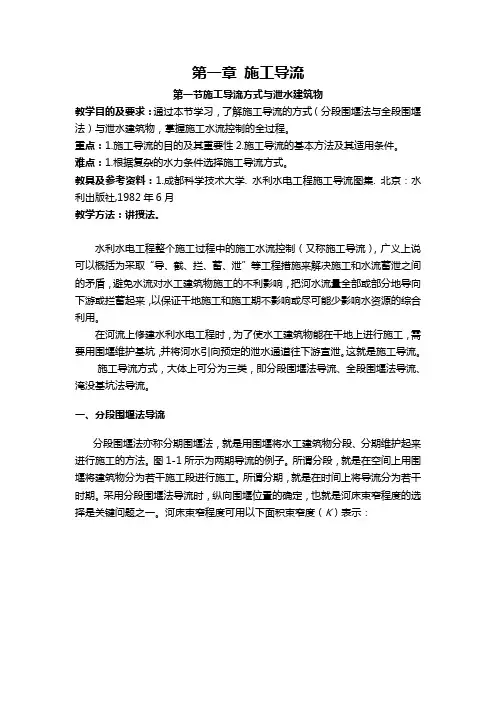

第一章施工导流第一节施工导流方式与泄水建筑物教学目的及要求：通过本节学习，了解施工导流的方式（分段围堰法与全段围堰法）与泄水建筑物，掌握施工水流控制的全过程。
重点：1.施工导流的目的及其重要性2.施工导流的基本方法及其适用条件。
难点：1.根据复杂的水力条件选择施工导流方式。
教具及参考资料：1.成都科学技术大学. 水利水电工程施工导流图集. 北京：水利出版社,1982年6月教学方法：讲授法。
水利水电工程整个施工过程中的施工水流控制（又称施工导流），广义上说可以概括为采取“导、截、拦、蓄、泄”等工程措施来解决施工和水流蓄泄之间的矛盾，避免水流对水工建筑物施工的不利影响，把河水流量全部或部分地导向下游或拦蓄起来，以保证干地施工和施工期不影响或尽可能少影响水资源的综合利用。
在河流上修建水利水电工程时，为了使水工建筑物能在干地上进行施工，需要用围堰维护基坑，并将河水引向预定的泄水通道往下游宣泄。
这就是施工导流。
施工导流方式，大体上可分为三类，即分段围堰法导流、全段围堰法导流、淹没基坑法导流。
一、分段围堰法导流分段围堰法亦称分期围堰法，就是用围堰将水工建筑物分段、分期维护起来进行施工的方法。
图1-1所示为两期导流的例子。
所谓分段，就是在空间上用围堰将建筑物分为若干施工段进行施工。
所谓分期，就是在时间上将导流分为若干时期。
采用分段围堰法导流时，纵向围堰位置的确定，也就是河床束窄程度的选择是关键问题之一。
河床束窄程度可用以下面积束窄度（K）表示：2 1100%AkA=⨯式中A2—围堰和基坑所占的过水面积，m2；A1—原河床的过水面积，m2；国内外一些工程K值的取用范围约在40%～70%之间。
在确定纵向围堰的位置或选择河床的束窄程度时，应重视下列问题：充分利用河心洲、小岛等有利地形条件；纵向围堰尽可能与导墙、隔墙等永久建筑物相结合；束窄河床流速要考虑施工通航、筏运、围堰和河床防冲等的要求，不能超过允许流速；各段主体工程的工程量、施工强度要比较均衡；便于布置后期导流泄水建筑物，不致使后期围堰过高或截流落差过大。
水利工程施工经典教材 第1章 施工导流
第1章施工导流目录第一节施工导流方式与泄水建筑物 (2)第二节围堰工程 (4)第三节导流设计流量 (7)第四节导流方案 (8)第五节截流工程 (10)第六节拦洪渡汛 (13)第七节封堵蓄水 (13)第八节基坑排水 (14)水利水电工程整个施工过程中的施工水流控制（又称施工导流），广义上说可以概括为采取“导、截、拦、蓄、泄”等工程措施来解决施工和水流蓄泄之间的矛盾，避免水流对水工建筑物施工的不利影响，把河水流量全部或部分地导向下游或拦蓄起来，以保证干地施工和施工期不影响或尽可能少影响水资源的综合利用。
第一节施工导流方式与泄水建筑物在河流上修建水利水电工程时，为了使水工建筑物能在干地上进行施工，需要用围堰维护基坑，并将河水引向预定的泄水通道往下游宣泄。
这就是施工导流。
施工导流方式，大体上可分为三类，即分段围堰法导流、全段围堰法导流、淹没基坑法导流。
一、分段围堰法导流分段围堰法亦称分期围堰法，就是用围堰将水工建筑物分段、分期维护起来进行施工的方法。
图1-1所示为两期导流的例子。
所谓分段，就是在空间上用围堰将建筑物分为若干施工段进行施工。
所谓分期，就是在时间上将导流分为若干时期。
采用分段围堰法导流时，纵向围堰位置的确定，也就是河床束窄程度的选择是关键问题之一。
河床束窄程度可用以下面积束窄度（K）表示：式中 A2—围堰和基坑所占的过水面积，m2；A1—原河床的过水面积，m2；国内外一些工程K值的取用范围约在40%~70%之间。
在确定纵向围堰的位置或选择河床的束窄程度时，应重视下列问题：充分利用河心洲、小岛等有利地形条件；纵向围堰尽可能与导墙、隔墙等永久建筑物相结合；束窄河床流速要考虑施工通航、筏运、围堰和河床防冲等的要求，不能超过允许流速；各段主体工程的工程量、施工强度要比较均衡；便于布置后期导流泄水建筑物，不致使后期围堰过高或截流落差过大。
分段围堰法导流一般适用于河床宽、流量大、施工期较长的工程，尤其在通航河流和冰凌严重的河流上。
水利水电施工工程师手册

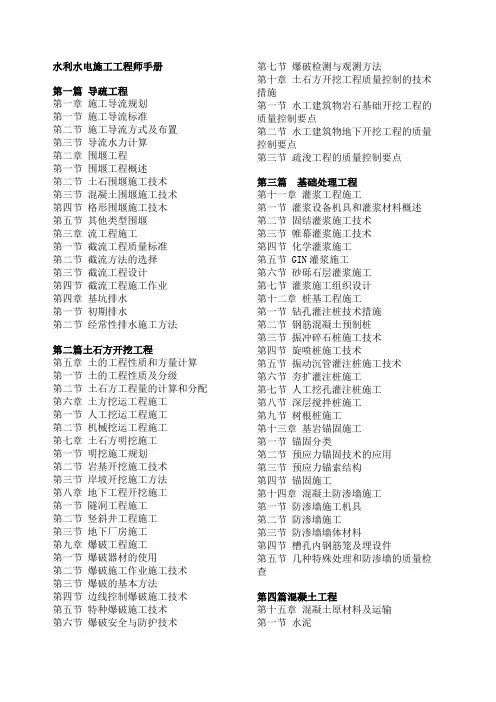

水利水电施工工程师手册第一篇导疏工程第一章施工导流规划第一节施工导流标准第二节施工导流方式及布置第三节导流水力计算第二章围堰工程第一节围堰工程概述第二节土石围堰施工技术第三节混凝土围堰施工技术第四节格形围堰施工技木第五节其他类型围堰第三章流工程施工第一节截流工程质量标准第二节截流方法的选择第三节截流工程设计第四节截流工程施工作业第四章基坑排水第一节初期排水第二节经常性排水施工方法第二篇土石方开挖工程第五章土的工程性质和方量计算第一节土的工程性质及分级第二节土石方工程量的计算和分配第六章土方挖运工程施工第一节人工挖运工程施工第二节机械挖运工程施工第七章土石方明挖施工第一节明挖施工规划第二节岩基开挖施工技术第三节岸坡开挖施工方法第八章地下工程开挖施工第一节隧洞工程施工第二节竖斜井工程施工第三节地下厂房施工第九章爆破工程施工第一节爆破器材的使用第二节爆破施工作业施工技术第三节爆破的基本方法第四节边线控制爆破施工技术第五节特种爆破施工技术第六节爆破安全与防护技术第七节爆破检测与观测方法第十章土石方开挖工程质量控制的技术措施第一节水工建筑物岩石基础开挖工程的质量控制要点第二节水工建筑物地下开挖工程的质量控制要点第三节疏浚工程的质量控制要点第三篇基础处理工程第十一章灌浆工程施工第一节灌浆设备机具和灌浆材料概述第二节固结灌浆施工技术第三节帷幕灌浆施工技术第四节化学灌浆施工第五节 GIN灌浆施工第六节砂砾石层灌浆施工第七节灌浆施工组织设计第十二章桩基工程施工第一节钻孔灌注桩技术措施第二节钢筋混凝土预制桩第三节振冲碎石桩施工技术第四节旋喷桩施工技术第五节振动沉管灌注桩施工技术第六节夯扩灌注桩施工第七节人工挖孔灌注桩施工第八节深层搅拌桩施工第九节树根桩施工第十三章基岩锚固施工第一节锚固分类第二节预应力锚固技术的应用第三节预应力锚索结构第四节锚固施工第十四章混凝土防渗墙施工第一节防渗墙施工机具第二节防渗墙施工第三节防渗墙墙体材料第四节槽孔内钢筋笼及埋设件第五节几种特殊处理和防渗墙的质量检查第四篇混凝土工程第十五章混凝土原材料及运输第一节水泥第二节钢筋的品种与配料第三节掺合料及水的使用第四节砂石的选用第五节混凝土运输第六节混凝土生产系统第十六章撰板工程的施工第一节质量标准第二节模板的设计荷载第三节模板的基本型式第四节模板设计第五节模板的安装与拆卸第十七章混凝土的温度控制第一节混凝土温度控制的基本任务第二节温度控制设计与计算技术第三节碾压混凝土的温度控制第十八章混凝土浇筑第一节混凝土浇筑方案布置第二节综合性运输方式第三节混凝土浇筑技术第四节混凝土养护与保护第五节接缝灌浆技术措施第五篇坝体工程第十九章土石坝工程施工作业第一节软基开挖与处理第二节土石坝施工程度作业第三节土石方开挖奄点及解决措施第四节材料的运输第五节土坝填筑与碾压施工作业第六节土石坝施工质量控制与检查第二十章混凝土坝工程施工作业第一节混凝土坝施工规则第二节骨料生产及储存第三节混凝土坝施工程序及施工特点第四节混凝土拌和及运输第五节混凝土坝接缝灌浆施工作业第六节混凝土坝基础灌浆施工作业第七节质量管理和评定第二十一章碾压混凝土坝工程施工作业第一节碾压混凝土坝工程概述第二节碾压混凝土坝施工过程第三节运输与入仓施工作业第四节仓面的控制作业第五节摊铺与碾压施工作业第六节层面处理作业第七节分缝与造缝施工作业第八节质量评定与验收第二十二章堆石坝工程施工作业第一节堆石坝填筑与碾压施工作业第二节堆石坝防渗面板施工作业第二十三章渠系工程施工作业第一节渠道施工作业第二节水闸施工作业第三节渡槽施工作业第四节倒虹吸管施工作业第五节涵洞施工作业第六篇施工管理第二十四章工程项目进度控制与管理第一节进度控制概述第二节施工总进度的编制原则与要求第三节施工总进度的编制程序第四节编制控制性施工进度第五节施工进度计划与检查的表示方法第六节施工进度的调整和控制第七节计算机辅助管理工具在施工总进度中的应用第二十五章施工总布置第一节施工总布置概述第二节确定临建项目及规模估算第三节施工总布置规划第四节分区布置第五节方案比较及完善第二十六章工程项目质量管理第一节工程质量管理与质量控制第二节施工阶段的质量控制第三节工程质量检验第四节工程质量评定验收第五节工程施工安全控制第二十七章工程定额与概预算第一节水利水电工程费用第二节工程定额第三节工程基础单价第四节安装工程单价第五节工程概算编制第七篇水利水电工程最新标准选缩。
第1章--施工导流
③确定导流建筑物的布置、构造及尺寸；
④拟定导流建筑物的修建、拆除、堵塞的施工方 法以及截断河床水流、拦洪渡汛和基坑排水等措施。
第一节 施工导流的基本方法
施工导流的基本方法： ①分段围堰法导流：水流通过被束窄的河 床、坝体底孔、缺口或明槽等往下宣泄。 ②全段围堰法导流：水流通过河床外的临 时或永久的隧洞、明渠或河床内的涵管等往 下宣泄。
ⅠⅡ
ⅠⅡⅠ
ⅠⅡⅢ
ⅠⅢⅡ
(a)两段两期
(b)三段两期
©三段三期
(d)三段三期
图1-1 导流分期与围堰分段示意图
分段围堰法导流适用于河床宽、流量大、施工 期较长的工程，尤其是通航河流和冰凌严重的河流。 导流费用较低，大、中型水利水电工程采用较广。
分段围堰法导流，前期都利用束窄的原河道导 流，后期通过事先修建的泄水道导流，常见的有以 下3种 ：
在修建混凝土坝，特别是大体积混凝土坝时， 由于这种导流方法比较简单，常被采用。
3．明槽导流 明槽导流：就是在第一期围堰围护下先修建导
流明槽，河水由缩窄河床宣泄，导流明槽河床侧的 边墙常用作第二期的纵向围堰；第二期工程施工时， 河水即经由导流明槽下泄。
适用于：河床一侧的河滩基岩较高且岸坡稳定 又不太高陡时，中后期采用明槽导流是较为合适的。
围堰的分类
按其所使用的材料 ：
①土石围堰；
②土围堰；
③钢板桩格型围堰； ④混凝土围堰。
按围堰与水流方向的相对位置：
①横向围堰；
②纵向围堰。
按导流期间基坑淹没条件：
①过水围堰；
②不过水围堰。
选择围堰型式的原则 ：
1)具有足够的稳定性、防渗性、抗冲性和一定的 强度。
第一章 施工导流与截流
第一章施工导流与截流一、填空题1．施工导流的基本方法大体上可分为＿＿分段围堰＿＿和＿全段围堰＿＿＿两类。
2．用分段围堰法导流时，宣泄水流前期用＿束窄的原河道＿，后期可用＿底孔＿、＿坝体缺口＿或＿明槽＿＿＿等。
3．用全段围堰法导流时，宣泄水流通常用＿隧洞＿、＿明渠＿或＿涵管＿等。
4．围堰按使用的材料不同，可以分为＿土石围堰＿、＿草木围堰＿、＿钢板桩格型围堰＿、＿混凝土围堰＿等。
5．围堰按与水流方向的相对位置，可以分为＿横向围堰＿＿＿和＿＿纵向围堰＿＿。
6．围堰按导流期间基坑淹没与否可分为＿＿过水围堰＿＿和＿＿不过水围堰＿＿两种。
7．混凝土围堰的形式有＿拱形混凝土围堰＿和＿重力式混凝土围堰＿。
8．土石过水围堰的下游面板及堰脚的加固保护措施有＿大块石护面＿、钢筋石笼护面＿、＿加筋护面＿及＿混凝土板护面＿。
9．解决围堰防冲的措施有＿抛石或柴排护底＿、＿上下游转角处设导流墙＿。
l0．土石围堰的拆除方法有＿挖土机开挖＿＿＿或＿爆破法＿＿＿。
11．导流时段的划分与＿河流的水文特征＿、＿水工建筑物的布置和形式＿、＿导流方案＿＿与＿施工进度＿等有关。
12．截流的施工过程包括＿戗提的进占＿、＿龙口过头及护底＿、＿合龙＿与＿闭气＿四项工作。
13．截流的基本方法有＿立堵法＿和＿平堵法＿两种。
14．土石坝施工，若坝身在汛前不可能达到拦洪高程时，可采用＿降低溢洪道高程＿、＿设置临时溢洪道＿、＿用临时断面挡水＿、＿临时坝面保护措施过水＿＿＿等措施。
15．基坑排水按排水时间及性质分＿基坑开挖前的初期排水＿与＿基坑开挖及建筑物施工过程中的经常性排水＿。
l6．经常性排水的水量来源包括＿围堰与基坑的渗水＿、＿降水＿、＿地基岩石冲洗＿与＿混凝土养护用弃水＿。
17．经常性排水的方法有＿＿人工排水＿＿与＿＿人工降低地下水位＿＿两大类。
18．人工降低地下水位法按排水工作原理分为＿管井法＿和＿井点法＿两种。
19．井点法降低地下水位的设备，按其降深能力分＿浅井点＿和＿深井点＿。
《水利工程施工》学习指导、习题、答案
《水利工程施工》学习指导、习题、答案第一章:施工导流练习题一名词解释1、导流标准2、导流程序3、导流时段4、河谷形状5、围堰6、河道截流7、跨中布置8、跨缝布置二、填空题1、按排水建筑物区分，全段围堰法导流可进一步分为.2 、分期导流中的二期导流和后期导流，采用的主要排水建筑物有、、、.3、拟订导流方案时，除了认真研究河道水文特性外，还应着重分析、与。
4、导流洞该建为永久泄洪洞时,多采用方式，俗称“龙台头”。
5、按使用材料分,常见的围堰有、、、、等。
6、土石过水围堰常用的护面措施有、、7、围堰防冲护脚措施主要有、、三种。
8、河道截流的两种基本方法是和。
三、多项选择题1、导流方式分类是依据（)。
A、围堰拦断主河床的方式；B、泄水建筑物类型。
2、全段围堰法导流又称（) .A、河床外导流；B、河床内导流；C、一次拦断法；D、分期导流。
3、分段围堰法导流又称为（）。
A、河床外导流；B、河床内导流；C、一次拦断法；D、分期导流;E、分期围堰法。
4、与导流时段分有关的主要因素是（）.A、河道水文特性B、枢纽类型C、导流方式D、施工总进度与工期5、隧洞导流可用与（）。
A、全段围堰法B、分段围堰法6、底孔导流可用于( ）。
A、全段围堰法B、分段围堰法7、初期排水排水估量算主要包括( ）。
A、基坑积水B、围堰与基坑渗水C、降水D、填方和基础中的饱和水8、经常性排水的排水量估算中主要包括（）。
A、基坑积水B、围堰与基坑渗水C、降水D、填方和基础中的饱和水E、岩基冲洗及混凝土养护用废水参考答案：一、名词解释1．导流标准:确定导流设计流量时采用的洪水频率（或洪水重现期）标准.2．导流程序:在工程施工过程的不同阶段，可采用不同类型和不同规模的挡水建筑物与泄水建筑物，这些不同导流方法组合的顺序，通常称为导流程序。
3．导流时段：按照导流程序划分的各施工阶段的延续时间,称为导流时段.但通常所说的导流时段，是指由围堰挡水而保证基坑干地施工的时段。
施工导流方案
1、隧洞导流
⑴适用条件： 河谷狭窄，两岸地形陡峻，地质条件良好，
流量相对较小的山区河流。 ⑵平面布置： ①洞轴线沿线地质条件良好 ②洞轴线宜按直线布置
转弯半径≥5倍洞径 转角≤60度 弯道首尾应设直线段，长度≥10倍洞径 ③进出口引渠轴线与河流方向夹角≤30度 引渠的进出口距上下游围堰坡脚＞50m
水口电站
27
1.2施工导流方案的选择
考虑的主要因素 1、水文条件 2、地形条件 3、地质及水文地质条件 4、水工建筑物的型式及布置 5、施工期河流的综合利用 6、施工进度、施工方案及施工场地布置
28
[案例背景资料] y江是我国西南地区的一条河流，根据河
流规划拟建一水电站，工程同时兼有防洪、 发电、灌溉等任务。根据水文资料分析，其 10％频率的最大洪峰流量为1280m3/s， 5％ 频率为1650m3/s， ， 1％频率为2130m3/s。 坝址地区河床覆盖层厚度平均20m,河床中部 厚达32m，河床冲击层为卵砾石类土。坝址处 河床宽度不宽，枯水期约为50～60m，两岸山 坡陡峻，为坚硬的玄武岩。主坝为斜墙土石 坝。。经过专家论证，由于涵管泄流能力有 限，因此采用涵管无法满足施工导流要求。29
第一章 施工水流控制
施工水流控制过程： 导流 截流 基坑排水 拦洪渡汛 封堵蓄水
1
施工水流控制的主要任务：
分析研究当地的自然条件(水文、地形、地 质、水文地质）、工程特性和其他行业 对水资源的要求
◆选择导流方案，划分导流时段，选定导 流标准，确定导流流量；
◆确定导流建筑物的型式、布置、构造及 尺寸；
◆拟定导流建筑物的修建、拆除、堵塞的 施工方法；
◆拟定河道截留、拦洪渡汛和基坑排水的
技术措施。
精品课件-施工导流与截流
• 合龙：封堵龙口，使戗堤合龙。
• 闭气：合龙后，龙口段仍然漏水，必须在在戗堤 全线设置防渗设施，称为闭气。
一、截流的方式
• 截流方式：立堵法与平堵法。
• 1、立堵法截流：将截流材料从龙口一端向另一端 或两端向中间抛投进占，逐渐束窄龙口直到全部拦 断。
• 特点：水力条件不利（合龙过程中所出现的最大流 速比平堵大）所需截流材料粒径大，易造成对河床 冲刷，对河床护底要求高，准备工作简单，造价低。
第四节 导流方案的选择
• 水利水电枢纽工程的施工，从开工到完建往往不是采用单一的导 流方法，而是几种导流方法组合起来配合应用，以取得最佳的技 术经济效果。这种不同导流时段所采用的不同导流方法的组合， 就称为导流方案。
一、影响导流方案的因素
• 1、水文气象 • 河谷宽、流量大、施工期长、有通航要求——
• 适用：（1）流量大，岩基或覆盖层较薄的岩基河 床。
• （2）对软基河床采用适当的护底措施后才能使用 。
• 2、平堵法截流：沿整个龙口全线均匀地逐层 抛投截流材料，直至抛石堆体高出水面将河道 水流截断为止。
• 特点：单宽流量小，流速小，抛投材料粒径及 重量小，戗堤工程量小，抛投强度大，施工速 度快，对龙口护底要求不高，费用昂贵，技术 复杂，需架设浮桥。
施工导流与截流
• 施工导流贯穿于工程施工的全过程，导流设计 要保证在干地施工和施工期不影响或尽可能的 少影响水资源的合理使用。
• 施工过程中导流设计的主要任务是：周密的分 析研究水文、地形、地质等资料，选定导流标 准、划分导流时段、确定导流设计流量；选定 导流方案及导流建筑物的形式，确定导流建筑 物的布置、构造及尺寸；拟定导流建筑物的修 建、拆除、堵塞的施工方法及截流、拦洪度汛 措施等
施工导流
第一章施工导流概述一．施工导流及其重要性1．进行施工导流的原因水利水电枢纽工程中的主体建筑物一般都是在河流中兴建并能在干地上施工；施工期间河水照样流向下游；施工期间水的综合利用；2．如何进行施工导流（如何进行水流控制）导、截、拦、蓄、泄①施工导流定义：即施工过程中的水流控制，通常称为施工导流，是为了创造必要的施工条件和尽量满足各部门用水要求，将原河流的各个时期的来水按预定方式、时间、地点部分或全部地安全导向下游或拦蓄起来。
②施工导流的重要性：影响枢纽布置与永久建筑物型式的选择；影响施工总组织；影响工程的安危；对国民经济和水资源的综合利用有直接影响。
二．导流设计所需资料1．气象水文资料2．坝区地形地质条件3．水工建筑物设计资料4．当地建筑材料资料5．其他三．导流设计的成果与任务导流、截流、围堰与基坑排水1．划分导流时段、选定导流标准，确定导流设计流量2．选择导流方案及导流挡水、泄水建筑物型式，确定导流建筑物的布置、构造与尺寸3．拟定导流挡水建筑物的修建、拆除与泄水建筑物的堵塞方法以及河流截流、拦洪渡汛和基坑排水。
第一节施工导流的基本方法一．全段围堰法1．方法：又称一次拦断法或河床外导流，主河道被全段围堰一次拦断，水流被导向旁侧的泄水建筑物。
2．适用：多用于河床狭窄，基坑工作面不大，水深流急、覆盖层较厚难于修建纵向围堰，难于实现分期导流的工程。
3．泄水道类型：①隧洞导流：适用于两岸陡峻、山岩坚硬、风化层薄、河谷狭窄的山区河流或有永久性隧洞可供利用。
②明渠导流：适用于岸坡平缓或有宽阔滩地的平原河道。
在山区河道上如河槽形状明显不对称。
③涵管导流：多用于中小型土石坝工程，导流流量不超过1000m3/s④渡槽导流：一般适用于小型工程的枯水期导流，导流流量不超过20~30 m3/s，个别达100 m3/s。
二．分段围堰法1．方法：又称分期围堰法或河床内导流，分期就是将河床围成若干个干地施工基坑，分段进行施工。
第一章 施工导流
1.通过水利计算确定导流建筑物的尺寸，进行导流建筑物的布置；
2.进行工程量计算和工程投资计算；
3.按各方案的具体特点安排施工进度计划；
4.计算主要的施工强度指标；绘制相应的强度曲线；
5.水利条件论证比较；
6.对于河道综合利用效果的论证。
第五节 截流工程
本节重点掌握：①截流概念、截流程序、截流的基本方法；②截流日期和截流涉及流量的确定；③龙口位置和宽度；④截流材料，截流水力学计算无教学要求。
6、计算施工有效时间,试拟控制性进度计划,以验证按初选的导流设计流量,是否现实可行,以便最终确定一个既经济又可行的挡水期和导流设计流量。
第四节 导流方案的选择
本节内容综合性很强，涉及面很广，并具有概括性和通用性，要求着重理解导流方案选择时应考虑的诸因素，扩大知识面，从而了解施工导流方案的拟订或选择的一般规律和应遵循的原则。
（5）防冲问题引起足够重视，尽量减小糙率。
（6）在设计时应考虑封堵措施。
第二节 围堰工程
本节重点掌握：①围堰的作用和常用的基本型式、基本要求；②不过水围堰及过水围堰的重要意义和原则；③上、下游围堰高程的确定。
一、围堰工程的分类：
按使用材料分类：土石围堰、混凝土围堰、钢板桩围堰、木笼围堰、草土围堰
适用条件：适用于岸坡平缓或有宽广滩地的平原河道。
布置原则：
（1）尽量利用有利地形，减小工程量。
（2）轴线顺直使水流顺畅平稳，避免采用S弯道。转弯半径、进出口方向要求与隧洞导流相同。软基明渠内和基坑内水面水平距离应大于2.5~3.0倍的水面高差。
（3）尽量与永久建筑物结合。
（4）必须充分考虑挖方的利用。
(完整版)水利工程施工题库(西安理工大学_黄自瑾)带答案
水利工程施工复习题第一章施工导流一、填空题1．施工导流的基本方法大体上可分为＿＿＿＿和＿＿＿＿两类。
2．用分段围堰法导流时，宣泄水流前期用＿＿＿＿，后期可用＿＿＿＿、＿＿＿＿或＿＿＿＿等。
3．用全段围堰法导流时，宣泄水流通常用＿＿＿＿、＿＿＿＿或＿＿＿＿等。
4．围堰按使用的材料不同，可以分为＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿等。
5．围堰按与水流方向的相对位置，可以分为＿＿＿＿和＿＿＿＿。
6．围堰按导流期间基坑淹没与否可分为＿＿＿＿和＿＿＿＿两种。
7．混凝土围堰的形式有＿＿＿＿＿和＿＿＿＿＿。
8．土石过水围堰的下游面板及堰脚的加固保护措施有＿＿＿＿、＿＿＿＿及＿＿＿＿。
9．解决围堰防冲的措施有＿＿＿＿、＿＿＿＿。
10．土石围堰的拆除方法有＿＿＿＿或＿＿＿＿。
11．导流时段的划分与＿＿＿＿、＿＿＿＿、＿＿＿＿与＿＿＿＿等有关。
12．截流的施工过程包括＿＿＿＿、＿＿＿＿、＿＿＿＿与＿＿＿＿四项工作。
13．截流的基本方法有＿＿＿＿和＿＿＿＿两种。
14．土石坝施工，若坝身在汛前不可能达到拦洪高程时，可采用＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿等措施。
15．基坑排水按排水时间及性质分＿＿＿＿与＿＿＿＿。
16．经常性排水的水量来源包括＿＿＿＿、＿＿＿＿、＿＿＿＿与＿＿＿＿。
17．经常性排水的方法有＿＿＿＿与＿＿＿＿两大类。
18．人工降低地下水位法按排水工作原理分为＿＿＿＿和＿＿＿＿两种。
19．井点法降低地下水位的设备，按其降深能力分＿＿＿＿和＿＿＿＿。
20．管井法是用＿＿＿＿作用排水，井点法还可附有＿＿＿＿或＿＿＿＿排水的作用。
二、选择题1．分段围堰法河床束窄程度约在＿＿＿＿之间。
A．30％～45％ B．40％～70％C．75%～85%2．缺口导流，高低缺口间的高差以不超过＿＿＿＿为宜。
A．3～5 m B．4～6 m C．7～9 m以3．导流隧洞进出口应与上下游水流相衔接，与河道主流的交角以＿＿＿＿左右为宜。
第1章 施工水流控制
糙率大小直接影响到明渠的泄水能力，从而 关系到渠身尺寸、导流费用及整个导流方案，所 以要慎重选取。 影响糙率大小的因素：衬砌的材料、开挖的 方法、渠底的平整度等。可根据具体情况查阅有 关手册确定，对大型明渠工程，应通过模型试验 选取。
（2）明渠的出口消能 明渠单宽流量较大，出口冲刷威胁大，故需 研究消能措施。 当出口为岩石基础时，一般不需要设置待殊 的消能和防护，若为软基或出口流速超过基础抗 冲能力时，需设防护措施，一般有混凝土齿墙、 抛大块石、钢筋石笼、钢板桩等。
河床束窄程度常用束窄度/河床束窄系数(K)表示：
A2 K 100% A1
(m2； A1—原河床的过水面积，m2； K值一般为40%～60%；当覆盖层比较厚时， 可为30% ～ 50%；对于低水头河床式电站，因一期 必需围建有足够的泄水建筑物，束窄率多数控制在 60%左右。如:小浪底64% 、 丹江口50%、三门峡 58%、三峡30%。（表1-1）
葛洲坝水利枢纽分期导流平面布置
西坝
浙江富春江电站三期导流布置
1—一期围堰；2—二期围堰；3—三期围堰； 4—溢流坝；5—船闸；6—电站厂房
采用分段围堰法导流时，纵向围堰位置的确 定，即河床束窄程度的选择非常关键。确定时，应 考虑以下条件： 1) 充分利用河心洲、小岛等有利地形条件， 达到方便施工、经济合理的目的；
束窄段的平均流速(vc)可按下式估算： （图1-3）
Q vc ( A1 A2)
(1 2)
Q —导流设计流量，m3/s； ε—侧收缩系数，单侧取0.95，双侧取0.9。 束窄段上游水位壅高值(z)可按下式估算：
2 vc2 v0 z 2 2 g 2g
(1 3)
v0 —行近流速； —流速系数；围堰平面为矩形、梯形，有 导墙布置时，分别为0.75~0.85、0.8~0.85及0.85~0.9。
第一章施工导流
3）一期基坑最好与工地的主要对外交 通线及施工场地同岸； 4）对于中、低水头枢纽，尽量先围有 厂房、船闸的一岸，便于及早投产运 用； （二）纵向围堰位置选择 实际上就是要确定适宜的河床束窄度。 适宜的纵向围堰位置，与以下主要因 素有关。
1.地形地质条件 河心洲.浅滩.小岛.基岩露头等，都是可供 布置纵向围堰的有利条件。 2.水工布置 尽可能的利用厂房.厂闸.闸门等建筑物之 间的隔水导墙作为纵向围堰的一部分。
第二节 围堰工程
围堰是导流工程中的临时挡水建 筑物,用来围护基坑,保证水工建筑 物能在干地上施工。导流任务完成 之后,要根据情况予以拆除。
1．分类
按材料: 土石围堰,钢板桩格型围堰,混凝 土围堰 按围堰与水流的相对位置: 横向,纵向 按是否允许过水： 过水围堰和不过水围堰
2．断面型式
土石围堰是一种临时性的建筑 物, 其断面不可能象土石坝那样单 一化或标准化。多采用复式，反滤 层多采用粒径略加控制的几层风化 砂即可。围堰的接头处理也可以适 当简便些。
第一章 施工导流
水利工程施工，顾名思义就 是要和水流打交道，或者换句话 说，在水利工程施工的整个过程 中，如何使水流对整个工程施工 的影响最小，从而保证整个工程 的施工进度、质量和投资均在允 许的范围内。
大家知道，水利工程中有许 多工作都需要在干地施工（如： 地基处理、大坝施工等），而每 条河流的流量变化总是有一定规 律的（总有枯水期和洪水期）。 因此，从整个工程施工的角度来 说，施工导流就是解决一个问题： 每年枯水期的水如何下泄？ 每年洪水期的水如何下泄？
二、分段围堰法的分类及适用条件
在流量很大的平原河道或河谷较 宽的山区河流上修建混凝土坝枢纽时， 宜采用分期导流。这种导流方式较易 满足通航、过水、排冰等要求。 根据不同时期泄水道的特点，分 段围堰法导流方式中又包括束窄河床 导流和通过已完建或未完建的永久建 筑物导流。
施工导流与截流
施工导流与截流施工导流是水利枢纽工程总体设计的主要组成部分，是选定枢纽布置、永久建筑物形式、施工程序和施工总进度的重要因素。
施工导流贯穿于工程施工的全过程。
施工导流的主要任务是：周密地分析研究水文、地形、地质、水文地质、枢纽布置及施工条件等基本资料；在保证上述要求的前提下，选定导流标准，划分导流时段，确定导流设计流量；选定导流方案及导流建筑物的形式，确定导流建筑物的布置、构造及尺寸；拟定导流建筑物的修建、拆除、堵塞的施工方法以及截断河床水流、拦洪度汛及基坑排水的措施等。
第一节施工导流标准1.导流建筑物级别（1）导流建筑物系指枢纽工程施工期所使用的临时性挡水和泄水建筑物。
根据其保护对象、失事后果、使用年限和工程规模等因素划分为Ⅲ～Ⅴ级，具体按表17-1确定。
表17-1 导流建筑物级别划分注 1.导流建筑物包括挡水建筑物和泄水建筑物，两者级别相同。
2.表中所列四项指标均按施工阶段划分。
3.有、无特殊要求的永久建筑物均系针对施工期而言，有特殊要求的Ⅰ级永久建筑物系指施工期不允许过水的土坝及其他有特殊要求的永久建筑物。
4.使用年限系指导流建筑物每一施工阶段的工作年限，两个或两个以上施工阶段共用的导流建筑物，如分期导流一、二期共用的纵向围堰，其使用年限不能叠加计算。
5.围堰工程规模一栏中，堰高指挡水围堰最大高度，库容指堰前设计水位所拦蓄的水量，两者必须同时满足。
（2）当导流建筑物根据表17-1 指标分属不同级别时，应以其中最高级别为准。
但列为Ⅰ级导流建筑物时，至少应有两项指标符合要求。
（3）规模巨大且在国民经济中占有特殊地位的水利枢纽工程，其导流建筑物的级别和设计洪水标准，经充分论证后报上级批准。
（4）不同级别的导流建筑物或同级导流建筑物的结构形式不同时，应分别确定洪水标准、堰顶超高值和结构设计安全系数。
（5）应根据不同的施工阶段，按表17-1 划分导流建筑物级别；同一施工阶段中的各导流建筑物的级别应根据其不同作用划分；各导流建筑物的洪水标准必须相同，一般以主要挡水建筑物的洪水标准为准。
施工导流与截流
导流与截流在隧道工程中的应用
总结词
必要施工环节
详细描述
在隧道工程建设中，导流与截流同样是必要的施工环节。在隧道穿越河流、湖泊等水域 时，需要采取导流措施，以降低施工难度和风险。同时，为了确保隧道的施工质量和安 全，还需要采取截流措施，控制水流方向和流量，防止水流对隧道施工的影响。导流与
生态修复技术
采用生态修复技术，对受损的河流 生态系统进行修复和保护，提高河 流的自净能力和生态功能。
新型材料的研发与应用
新型材料
研发新型材料，如高强度混凝土、耐久性好的橡胶坝等，提高施 工导流与截流工程的质量和寿命。
材料优化
优化现有材料的性能，提高其耐久性、抗压性、抗冲性等指标，降 低工程维护成本。
在选择截流方法时，应综合考虑工程要求、 施工条件、环境因素和经济因素等。具体而 言，应根据工程规模、重要性、施工难度和 工期要求等因素，选择安全可靠、经济合理、 技术可行的截流方案。同时，还需考虑截流 对环境的影响，采取相应的环保措施，减少 对河流水质和生态的破坏。
03
导流与截流的工程实例
导流与截流在水利工程中的应用
施工导流的重要性在于，通过合理有效的引流，可以降低施 工难度、减少安全隐患、提高施工效率，从而保证工程按时 完工，降低工程成本。
施工导流的方法
明渠导流
隧洞导流
在河岸边开挖明渠，将河水引向明渠，再 通过其他方式进行引流。明渠导流适用于 河岸宽敞、滩地较窄的情况。
水利工程施工施工导流_2022年学习资料
三、淹没基坑导流-适用：山区河流洪枯比大，洪水历时短、水位-暴涨暴落变幅大，河道泥沙含量不大。
第二节围堰工程-一、-围堰结构类型-1.土石围堰-1斜墙围堰-图2-7防善料精土石国摄-斜塘式：B斟墙带水 域遭式-1一罐石棒：至一粘土斜墙博重：3一反肆层：4一扩面：5一隔水层！6一豆撞层
斜墙土石围堰-防渗：-1斜墙+水平铺盖（延长覆盖层渗径）：-2斜墙+板桩或防渗墙、高喷墙（节省铺盖）：-⑧ ⑤-②-①-③-④-堰体：维持围堰挡水稳定；-②斜墙：堰体防渗；-③铺盖：覆盖层防渗；-④排水体：-排出渗 心墙后堰体内的水；-⑤反滤层：-防止小颗粒经大颗粒孔隙被渗水带走；-⑥护坡：保护坡面；
心墙围堰与斜墙围堰比较-·迎水面坡度：心墙围堰的比斜墙围堰的陡；-心墙一般为1：1.51.75；斜墙一般为 ：2.5~3.5-背水面坡度：心墙围堰的比斜墙围堰的缓；-心墙一般为1：1.75~2.0；斜墙一般为1：1 5~1.75-·心墙围堰体积小（故高堰多用），施工难度大（防-渗体与堰体施工相互干扰严重-斜堰围堰工程量大 施工难度小（防渗体与堰体-施工相互干扰小，斜墙与铺盖甚至可用开身驳-船水下抛投
2坝体缺口导流（梳齿导流）-·优缺点与底孔导流相反-·宽度与高度：取决于设计流量、泄水建筑-物的泄流能力、 筑物的结构特点、施工-条件-底坎高程：底坎低单宽流量大，但对施工-影响也大；多个缺口的底坎高差过大，单-宽 量相差过大，高缺口向低缺口侧向泄-流，可能导致压力分布不均的斜向卷流
I5-1b3-910-111-c
其日水利工程施工施工导流
2.明渠导流-·利用条件：-老河道（套）、裁弯取直河道、永久建筑（如引水渠、-尾水渠等、垭口、山谷、河难等 。月-明渠布置应注意：-一水流平顺，进出口与河道主流交角30左右--转弯半径大于5b渠底宽度--与上下围堰 脚相距50一100m--明渠水面与基坑水面相距大于2.5一3.0H两水面高差
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3）其它截流方式
• （1）爆破截流、定向爆破截流：岩石坚硬，岸坡 陡峻。爆破砼预制体截流。
• （2）下闸截流——人工泄水道。 • （3）浮运沉箱或沉船法截流——海口工程。
每种截流方法都有一定的适用条件，根据我 国的国情及国内外截流的发展趋势，一般情况下 应优先考虑立堵法。如果河床易冲刷，可先平抛 护底；如果河床基岩面过光滑，可先平抛一些抗 冲性能好的材料加糙河床；如果龙口处有深坑或 水深过大，可适当平抛一部分。青铜峡、葛洲坝 和大化工程可为上述三种情况的典型。
• 据类似条件的工程；
根据现行规范，截流设计流量的标准可采用截 流时段内重现期为5~10年的月或旬平均流量。
• 2）、截流设计流量的确定
注：对大型工程截流，通常以选取一 个流量为主，并考虑较大，较小流量出现 的可能性，用几个流量进行截流计算和模 型试验研究。
工程实例
工程名称
柘溪 盐锅峡 石泉 刘家峡 龚嘴
4、龙 口 位 置 和 宽 度
2）龙口的宽度
➢ 龙口的宽度应尽可能窄，但以不引起龙口 底部、两侧裹头部位和下游冲刷为限。
➢ 有通般要求——着重考虑通航要求。 ➢ 合龙施工强度高，工程量不宜太大。
5、截流水力计算
1）目的：
截流水力计算的目的是确定龙口诸水力参数的变 化规律。它主要解决两个问题：
3、截流日期和截流设计流量
1） 截流日期的确定
截流年份根据枢纽工程施工控制性进度计 划或总进度计划决定。至于年内的截流时段选 择，应根据河流水文特性、气候条件、围堰施 工以及通航、过木等决定。一般宜安排在汛后 枯水时段，严寒地区应尽量避开河流流冰及冰 冻期。
3、截流日期和截流设计流量
1） 截流日期的确定 ①应考虑以下要求：
a) 截流时，导流泄水建筑物已具备过水条件； b) 截流后，汛期前，施工进度安排要来得及渡汛； c) 截流期间，河流流量尽可能小、稳定； d) 截流期要选在对河流综合利用（航运）影响小的
时期； e) 截断龙口的一切准备工作已就绪。 f) 截流日期应尽量提前； g) 不应在冰期进行，以避免截流和闭气工作的复杂
① 从地质条件来看，龙口应尽量选在河床抗冲刷能 力强的地方，如岩基裸露或覆盖层较薄；
4、龙 口 位 置 和 宽 度
1）龙口位置
② 从地形条件来看，龙口河底不宜有顺流向陡坡和 深坑；龙口周围应有较宽阔的场地，离料场和特 殊截流材料堆场近些，便于施工布置和组织；
③ 从水力条件来看，设在河床主流部位，并使截流 前水流平顺；对于通航要求的河流，预留龙口一 般均布置在深槽主航道处。
化或失败。
3、截流日期和截流设计流量
②工程实例
工程名称 水口 白山 大化 新安江 丹江口
葛洲坝
西津
最枯期
11~1月
12~1月
1~2月 10~12月 1~2月 1月下旬~2月下
旬 1~2月
截流时期 9月下旬 10月中旬 10月中旬 10月下旬 11月下旬10月下旬
1月上旬
11月中旬
从工程实例可看出，截流日期大部分在枯水期初、中
截流设计流量 实测截流流量
（m3/s）
（m3/s）
200
80
1600
447
200
80
220
210
600
426
确定方法
统计资料分析法 频率法 频率法
预报值比照频率法 预报值加安全裕度
4、龙 口 位 置 和 宽 度
1）龙口位置
龙口位置的选择，对截流工作顺利与否有密切关 系。戗堤轴线通常布置在横向围堰范围内。选择 龙口位置时，应着重考虑地质、地形条件和水力 条件。一般应考虑：
第五节 截流工程
1. 截流的概念 2. 截流基本方法 3. 截流日期及截流流量 4. 龙口位置及宽度 5. 截流水力计算 6. 截流材料和备料量
1、截流的概念
在施工导流中，截断原河床水流，是 为“截流”；为了截流，先在河床的一侧 或两侧向河床中筑堤，该堤称为“戗堤” ；这种向水中填筑戗堤的过程就是“进占 ”；填筑戗堤使河床不断地变窄，最后形 成一个流速较大的缺口，叫做“龙口”； 最终封堵龙口的过程，即是“合龙”；合 龙后，戗堤虽高于水面，但其本身依然漏 水，因此须在戗堤上设置防渗设施，该项 工作即为“闭气”。
截流日期大部分在最枯期前的主要原因： •Ⅰ河水流量呈下降趋势 •Ⅱ能为截流后争取更多的施工时间
3、截流日期和截流设计流量
2）截流设计流量选用：
• 频率法：截流时期内10%~20%频率的旬或月平 均流量；
• 统计资料分析法：根据多年实测流量资料统计 整理分析取具有典型性的流量并留有安全裕度 。
• 预报法：一种水文气象预报值比照某一频率值 确定另一种水文气象预报值加安全裕度的值。
戗堤
进占
合龙
闭气
截流布置示意图
2、截 流 的 基 本 方 法
截流的基本方法有立堵法和平堵法两种。
1）立堵法截流，
是将截流材料从龙口一端向另一端或两端 向中间抛投进占，逐渐束窄龙口，直至全部拦 断。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
• ①进占：在河床的一侧面或两侧面向河床 抛填截流流材料形成戗堤、束窄河床。
（3）立堵法截流特点
优点：
➢不要架桥，准备工作简单。
➢造价低，施工速度快。
缺点： ➢单宽流量大，出现最大流速大 ➢水流不平稳，流速分布不均匀 ➢截流单个材料大 ➢工作前线短 ➢龙口基础要求高，坚硬耐冲
➢单宽流量大，出现最大流速大
（4）适用条件
• （1）岩基或覆盖层较薄的岩基河床。 • （2）当河床采用适当的护底措施，也可采
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
• ②护底及裹头：对河床及龙口戗堤端部进 行防冲加固。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
• ③合龙：封堵龙口，使戗堤合龙。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
• ④闭气：在戗堤迎水面设置防渗设施。
用。
2）平堵法截流
龙口全线均匀地逐层抛投截流材料，直至 抛石堆体高出水面将河道水流截断为止。
（2）平堵法截流特点
优点： ➢流速分布均匀 ➢单宽流量小，出现最大流速小 ➢截流单个材料小 ➢工作前线长，施工进度快 ➢软基可利用 缺点： ➢龙口要架桥，造价高，碍航
（3）适用条件
• 平原软基河床，架桥方便，航运任务小的 河流
