➢二是由此确定截流材料的尺寸或重量及相应的数量 等。
这样，在截流前，可以有计划、有目的地准备各 种尺寸或重量的截流材料及其数量，规划截流现场 的场地布置，选择起重、运输设备；在截流时，能 预先估计不同龙口宽度的截流参数，何时何处应抛 投何种尺寸或重量的截流材料及其方量等。
5、截流水力计算
2）计算过程及方法：
• ①进占：在河床的一侧面或两侧面向河床 抛填截流流材料形成戗堤、束窄河床。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
• ②护底及裹头：对河床及龙口戗堤端部进 行防冲加固。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
• ③合龙：封堵龙口，使戗堤合龙。
（2）立堵法截流的程序
（4）适用条件
• （1）岩基或覆盖层较薄的岩基河床。 • （2）当河床采用适当的护底措施，也可采
用。
2）平堵法截流
龙口全线均匀地逐层抛投截流材料，直至 抛石堆体高出水面将河道水流截断为止。
（2）平堵法截流特点
优点： ➢流速分布均匀 ➢单宽流量小，出现最大流速小 ➢截流单个材料小 ➢工作前线长，施工进度快 ➢软基可利用 缺点： ➢龙口要架桥，造价高，碍航
a) 截流时，导流泄水建筑物已具备过水条件； b) 截流后，汛期前，施工进度安排要来得及渡汛； c) 截流期间，河流流量尽可能小、稳定； d) 截流期要选在对河流综合利用（航运）影响小的
时期； e) 截断龙口的一切准备工作已就绪。 f) 截流日期应尽量提前； g) 不应在冰期进行，以避免截流和闭气工作的复杂
化或失败。
3、截流日期和截流设计流量
②工程实例
工程名称 水口 白山 大化
新安江 丹江口
葛洲坝
西津
最枯期
11~1月
12~1月
1~2月 10~12月 1~2月 1月下旬~2月下
旬 1~2月
截流时期 9月下旬 10月中旬 10月中旬 10月下旬 11月下旬10月下旬
1月上旬
11月中旬
从工程实例可看出，截流日期大部分在枯水期初、中
➢ 图解法计算龙口流速（方法一）
①水量平衡
截流过程中，上游来水量（即截流设计流量）将 分经龙口、戗堤渗流、分水建筑物，并有一部 分拦蓄在水库中。若水库库容不大，拦蓄在水 库中的水量可忽略。对于立堵，作为安全因素 ，也可忽略戗堤渗流量。
截流日期大部分在最枯期前的主要原因： •Ⅰ河水流量呈下降趋势 •Ⅱ能为截流后争取更多的施工时间
3、截流日期和截流设计流量
2）截流设计流量选用：
• 频率法：截流时期内10%~20%频率的旬或月平 均流量；
• 统计资料分析法：根据多年实测流量资料统计 整理分析取具有典型性的流量并留有安全裕度 。
• 预报法：一种水文气象预报值比照某一频率值 确定另一种水文气象预报值加安全裕度的值。
（3）适用条件
• 平原软基河床，架桥方便，航运任务小的 河流
3）其它截流方式
• （1）爆破截流、定向爆破截流：岩石坚硬，岸坡 陡峻。爆破砼预制体截流。
• （2）下闸截流——人工泄水道。 • （3）浮运沉箱或沉船法截流——海口工程。
每种截流方法都有一定的适用条件，根据我 国的国情及国内外截流的发展趋势，一般情况下 应优先考虑立堵法。如果河床易冲刷，可先平抛 护底；如果河床基岩面过光滑，可先平抛一些抗 冲性能好的材料加糙河床；如果龙口处有深坑或 水深过大，可适当平抛一部分。青铜峡、葛洲坝 和大化工程可为上述三种情况的典型。
• 据类似条件的工程；
根据现行规范，截流设计流量的标准可采用截 流时段内重现期为5~10年的月或旬平均流量。
• 2）、截流设计流量的确定
注：对大型工程截流，通常以选取一 个流量为主，并考虑较大，较小流量出现 的可能性，用几个流量进行截流计算和模 型试验研究。
工程实例
Hale Waihona Puke Baidu
工程名称
柘溪 盐锅峡 石泉 刘家峡 龚嘴
4、龙 口 位 置 和 宽 度
2）龙口的宽度
➢ 龙口的宽度应尽可能窄，但以不引起龙口 底部、两侧裹头部位和下游冲刷为限。
➢ 有通般要求——着重考虑通航要求。 ➢ 合龙施工强度高，工程量不宜太大。
5、截流水力计算
1）目的：
截流水力计算的目的是确定龙口诸水力参数的变 化规律。它主要解决两个问题：
➢一是确定截流过程中龙口各水力参数，如单宽流量 q、落差z及流速v等的变化规律；
截流设计流量 实测截流流量
（m3/s）
（m3/s）
200
80
1600
447
200
80
220
210
600
426
确定方法
统计资料分析法 频率法 频率法
预报值比照频率法 预报值加安全裕度
4、龙 口 位 置 和 宽 度
1）龙口位置
龙口位置的选择，对截流工作顺利与否有密切关 系。戗堤轴线通常布置在横向围堰范围内。选择 龙口位置时，应着重考虑地质、地形条件和水力 条件。一般应考虑：
3、截流日期和截流设计流量
1） 截流日期的确定
截流年份根据枢纽工程施工控制性进度计 划或总进度计划决定。至于年内的截流时段选 择，应根据河流水文特性、气候条件、围堰施 工以及通航、过木等决定。一般宜安排在汛后 枯水时段，严寒地区应尽量避开河流流冰及冰 冻期。
3、截流日期和截流设计流量
1） 截流日期的确定 ①应考虑以下要求：
① 从地质条件来看，龙口应尽量选在河床抗冲刷能 力强的地方，如岩基裸露或覆盖层较薄；
4、龙 口 位 置 和 宽 度
1）龙口位置
② 从地形条件来看，龙口河底不宜有顺流向陡坡和 深坑；龙口周围应有较宽阔的场地，离料场和特 殊截流材料堆场近些，便于施工布置和组织；
③ 从水力条件来看，设在河床主流部位，并使截流 前水流平顺；对于通航要求的河流，预留龙口一 般均布置在深槽主航道处。
截流程序： 进占 护底及裹头 合龙 闭气。
• ④闭气：在戗堤迎水面设置防渗设施。
（3）立堵法截流特点
优点：
➢不要架桥，准备工作简单。
➢造价低，施工速度快。
缺点： ➢单宽流量大，出现最大流速大 ➢水流不平稳，流速分布不均匀 ➢截流单个材料大 ➢工作前线短 ➢龙口基础要求高，坚硬耐冲
➢单宽流量大，出现最大流速大

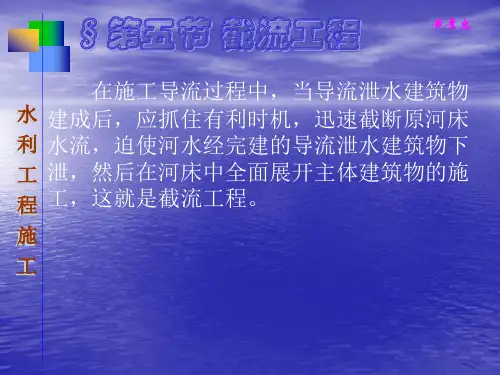

第1章-施工导流-第五节截流工 程
戗堤
进占
合龙
闭气
截流布置示意图
2、截 流 的 基 本 方 法
截流的基本方法有立堵法和平堵法两种。
1）立堵法截流，
是将截流材料从龙口一端向另一端或两端 向中间抛投进占，逐渐束窄龙口，直至全部拦 断。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
这样，在截流前，可以有计划、有目的地准备各 种尺寸或重量的截流材料及其数量，规划截流现场 的场地布置，选择起重、运输设备；在截流时，能 预先估计不同龙口宽度的截流参数，何时何处应抛 投何种尺寸或重量的截流材料及其方量等。
5、截流水力计算
2）计算过程及方法：
• ①进占：在河床的一侧面或两侧面向河床 抛填截流流材料形成戗堤、束窄河床。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
• ②护底及裹头：对河床及龙口戗堤端部进 行防冲加固。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
• ③合龙：封堵龙口，使戗堤合龙。
（2）立堵法截流的程序
（4）适用条件
• （1）岩基或覆盖层较薄的岩基河床。 • （2）当河床采用适当的护底措施，也可采
用。
2）平堵法截流
龙口全线均匀地逐层抛投截流材料，直至 抛石堆体高出水面将河道水流截断为止。
（2）平堵法截流特点
优点： ➢流速分布均匀 ➢单宽流量小，出现最大流速小 ➢截流单个材料小 ➢工作前线长，施工进度快 ➢软基可利用 缺点： ➢龙口要架桥，造价高，碍航
a) 截流时，导流泄水建筑物已具备过水条件； b) 截流后，汛期前，施工进度安排要来得及渡汛； c) 截流期间，河流流量尽可能小、稳定； d) 截流期要选在对河流综合利用（航运）影响小的
时期； e) 截断龙口的一切准备工作已就绪。 f) 截流日期应尽量提前； g) 不应在冰期进行，以避免截流和闭气工作的复杂
化或失败。
3、截流日期和截流设计流量
②工程实例
工程名称 水口 白山 大化
新安江 丹江口
葛洲坝
西津
最枯期
11~1月
12~1月
1~2月 10~12月 1~2月 1月下旬~2月下
旬 1~2月
截流时期 9月下旬 10月中旬 10月中旬 10月下旬 11月下旬10月下旬
1月上旬
11月中旬
从工程实例可看出，截流日期大部分在枯水期初、中
➢ 图解法计算龙口流速（方法一）
①水量平衡
截流过程中，上游来水量（即截流设计流量）将 分经龙口、戗堤渗流、分水建筑物，并有一部 分拦蓄在水库中。若水库库容不大，拦蓄在水 库中的水量可忽略。对于立堵，作为安全因素 ，也可忽略戗堤渗流量。
截流日期大部分在最枯期前的主要原因： •Ⅰ河水流量呈下降趋势 •Ⅱ能为截流后争取更多的施工时间
3、截流日期和截流设计流量
2）截流设计流量选用：
• 频率法：截流时期内10%~20%频率的旬或月平 均流量；
• 统计资料分析法：根据多年实测流量资料统计 整理分析取具有典型性的流量并留有安全裕度 。
• 预报法：一种水文气象预报值比照某一频率值 确定另一种水文气象预报值加安全裕度的值。
（3）适用条件
• 平原软基河床，架桥方便，航运任务小的 河流
3）其它截流方式
• （1）爆破截流、定向爆破截流：岩石坚硬，岸坡 陡峻。爆破砼预制体截流。
• （2）下闸截流——人工泄水道。 • （3）浮运沉箱或沉船法截流——海口工程。
每种截流方法都有一定的适用条件，根据我 国的国情及国内外截流的发展趋势，一般情况下 应优先考虑立堵法。如果河床易冲刷，可先平抛 护底；如果河床基岩面过光滑，可先平抛一些抗 冲性能好的材料加糙河床；如果龙口处有深坑或 水深过大，可适当平抛一部分。青铜峡、葛洲坝 和大化工程可为上述三种情况的典型。
• 据类似条件的工程；
根据现行规范，截流设计流量的标准可采用截 流时段内重现期为5~10年的月或旬平均流量。
• 2）、截流设计流量的确定
注：对大型工程截流，通常以选取一 个流量为主，并考虑较大，较小流量出现 的可能性，用几个流量进行截流计算和模 型试验研究。
工程实例
Hale Waihona Puke Baidu
工程名称
柘溪 盐锅峡 石泉 刘家峡 龚嘴
4、龙 口 位 置 和 宽 度
2）龙口的宽度
➢ 龙口的宽度应尽可能窄，但以不引起龙口 底部、两侧裹头部位和下游冲刷为限。
➢ 有通般要求——着重考虑通航要求。 ➢ 合龙施工强度高，工程量不宜太大。
5、截流水力计算
1）目的：
截流水力计算的目的是确定龙口诸水力参数的变 化规律。它主要解决两个问题：
➢一是确定截流过程中龙口各水力参数，如单宽流量 q、落差z及流速v等的变化规律；
截流设计流量 实测截流流量
（m3/s）
（m3/s）
200
80
1600
447
200
80
220
210
600
426
确定方法
统计资料分析法 频率法 频率法
预报值比照频率法 预报值加安全裕度
4、龙 口 位 置 和 宽 度
1）龙口位置
龙口位置的选择，对截流工作顺利与否有密切关 系。戗堤轴线通常布置在横向围堰范围内。选择 龙口位置时，应着重考虑地质、地形条件和水力 条件。一般应考虑：
3、截流日期和截流设计流量
1） 截流日期的确定
截流年份根据枢纽工程施工控制性进度计 划或总进度计划决定。至于年内的截流时段选 择，应根据河流水文特性、气候条件、围堰施 工以及通航、过木等决定。一般宜安排在汛后 枯水时段，严寒地区应尽量避开河流流冰及冰 冻期。
3、截流日期和截流设计流量
1） 截流日期的确定 ①应考虑以下要求：
① 从地质条件来看，龙口应尽量选在河床抗冲刷能 力强的地方，如岩基裸露或覆盖层较薄；
4、龙 口 位 置 和 宽 度
1）龙口位置
② 从地形条件来看，龙口河底不宜有顺流向陡坡和 深坑；龙口周围应有较宽阔的场地，离料场和特 殊截流材料堆场近些，便于施工布置和组织；
③ 从水力条件来看，设在河床主流部位，并使截流 前水流平顺；对于通航要求的河流，预留龙口一 般均布置在深槽主航道处。
截流程序： 进占 护底及裹头 合龙 闭气。
• ④闭气：在戗堤迎水面设置防渗设施。
（3）立堵法截流特点
优点：
➢不要架桥，准备工作简单。
➢造价低，施工速度快。
缺点： ➢单宽流量大，出现最大流速大 ➢水流不平稳，流速分布不均匀 ➢截流单个材料大 ➢工作前线短 ➢龙口基础要求高，坚硬耐冲
➢单宽流量大，出现最大流速大
第1章-施工导流-第五节截流工 程
戗堤
进占
合龙
闭气
截流布置示意图
2、截 流 的 基 本 方 法
截流的基本方法有立堵法和平堵法两种。
1）立堵法截流，
是将截流材料从龙口一端向另一端或两端 向中间抛投进占，逐渐束窄龙口，直至全部拦 断。
（2）立堵法截流的程序
截流程序： 进占 护底及裹头 合龙 闭气。
