线切割机床常见故障及排除方法(精)
线切割故障
苏州三光线切割维修----BKDE一般故障BKDD故障汇总1、 X（Y、U、V）轴锁不住（1）检查行程开关（2）步进电源是否正常2、开机无显示，X、Y轴锁不住，无高频；+5V开关电源输出是否正常（BKDD62.8）3、运丝马达不转（1）断丝保护是否接触可靠（2）继电器是否动作，热继电器输出及其上线绕电阻是否正常4、正在切割过程，显示器黑屏，但机床正常运转，是什么问题若过一段时间能显示的话，原显示器有绿色保护，一直是黑屏的话，显示卡、显示接口、主板、故障5、无断电记忆功能检查主板上蓝色电池，若电压低于3V，则电池充不上电，更换电池6、不能走数，无变频（1）若手动、自动都不能运行的话，可能是变频板上的BT33管子坏（2）按单步能不能动作，若单步不行的话，有可能是接口板坏7、无高频（1）BKDD64.2的拨挡开关SA1打在ON位置，若有高频，判断光耦已损坏（V4）（2）主振板坏8、碰工件有火花，但切割时机床不走，无电压检查采样线。
接触不良9、一开机就有高频，钼丝一碰到工件就断丝有功率管损坏，查主振板上的三极管10、丝筒卡死检查丝杆的主付螺母，若坏需更换11、钼丝在丝筒的一边松一边紧调整卷丝筒上丝杆螺母间隙，更换保持架（滚珠改换成滚柱）12、钼丝叠丝调整挡丝棒13、运丝电机和水泵都不能开启AC24V电源14、机床接收不到电脑信号的解决方法接口板有传送故障，现已有隔离转接盒，确保传输无故障15、加工过程中，程序和X、Y轴都不走，空走也不走（1）若手动、自动都不能运行的话，可能是变频板上的BT33管子坏（2）按单步能不能动作，若单步不行的话，有可能是接口板坏16、刹车不起作用检查刹车回路，查电容、二极管是否损坏17、断丝保护开关一打上，丝筒就停下来，怎样解决检查断丝保护采样线、后导轮、导电块18、按GOOD键时，不能进入下一级菜单，出现Error 3主板坏19、丝筒不能换向（1）换向开关损坏（2）换向板坏20、丝筒在换向时噪音很大（1）卷丝筒D204轴承磨损（2）联轴节损坏21、切割过程中很容易断丝电参数不合理、喷水情况差、加工不稳定22、丝筒换向时不能断高频调整输出变压器上电阻，由100欧加大到150欧BKDE常见故障1、运丝电机在运行过程中，经常停下来是何原因（1）负载过重，需用煤油清洗丝筒两端（变频器显示OC）；（2）外界电压过高，变频器输入电压超过230V（变频器显示OU）（3）19芯插座进水或运丝电机线不绝缘，导致变频器输出短路，可用逐步脱离负载端的方法确定（4）换向继电器KA2接触不良2、运丝电机不能开启（1）首先判断开卷丝筒继电器KM2是否吸合，如果吸合，则接“一”查找故障原因（2）如果KM2不吸合，则查A.断丝保护起作用B.断丝保护继电器KA1接触不良C.丝筒下方换向开关中间的急停开关D.开关丝筒的开关接触不良3、 X或Y轴锁不住（1）拖板限位开关坏，导致3L+不通（2）如果是某一相锁不住，应查对应的线路是否接触良好或查主板上对应光耦4、 X、Y轴同时锁不住（1）2M不通（变频板上FU两焊点连上即可）（2）+12V（2L+）电源无（可检查步进功放板上12V桥堆）（3）+15V（3L+）步进驱动电压无（查步进功放桥堆及保险丝）5、无脉冲电压电流输出（1）先用强迫开关判断，有则程控开高频坏，无则主振板坏（2）检查主板246输出（3）检查变频器568输出6、有电流无电压，不变频采样线G0、S0接触不良7、不能接受电脑信号，在传送时经常中途出错接触不良，主板8050，MC1413，解决方法：用联机转接盒8、开机后屏幕显示断丝，且拖板也锁不住，按任何按键均无反应（1）无钼丝（2）导电块、后排丝轮接触不良（3）2M与S0不通（变频板FU接上）9、经常在跳步以后，运丝筒开不起，要等一段时间或者关总电源再开机才行跳步抽丝前须关闭断丝保护开关（详见说明书“注意事项”）10、在正常切割时无高频，只有按下测试键时才有高频（1）主机板开高频信号246不正常（主板1413坏）（2）变频器输出568不正常（检查变频器参数51应为“STBL”）1. 开机1.1 将控制柜左侧电源开关黑色部分用力按下。
线切割机床常见故障与维修
线切割机床常见故障与维修由于我是做线切割的部门主管,有很多时候,机床出现故障,不方便请维修人员前来维修,时间上来不及,夜班的时候,机床不在保修期内,维修费用比较贵,所以有些时候还是自己动手修,下面介绍一些常见的故障与维修:故障现象可能原因排除方法1.贮丝筒不换向，导致机器总停行程开关SQ3或SQ2损坏换行程开关SQ3或S Q2。
2.贮线筒在换向时常停转。
1.电极线太松；2.断丝保护电路故障。
1.紧电极丝；2.换断丝保护继电器。
3.丝筒不转（按下走丝开按钮SB1无反应）。
1.外电源无电压；2.电阻R1烧断；3.桥式整流器VC损坏，造成保险丝FU1熔断。
1.检查外电源并排除；2.更换电阻R1；3.更换整流器VC，保险丝FU1。
4.丝筒不转（走丝电压有指示且较正常工作时高）。
1.碳刷磨损或转子污垢；2.电机M电源进线断。
1.更换碳刷、清洁电机转子；2.检查进线并排除。
5.工作灯不亮。
保险丝FU2断更换保险丝FU2。
6.工作液泵不转或转速慢。
1.液泵工作接触器KM3不吸合；2.工作液泵电容损坏或容量减少；1.按下SB4，KM3线包二端若有115V电压，则更换KM3，若无115V电压，检查控制KM3线包电路；2.换同规格电容或并上一只足够耐压的电容7.高频电源正常，走丝正常，无高频火花（模拟运行正常切割时不走）。
1.若高频继电器K1不工作，则是行程开关SQ3常闭触点坏；2.若高频继电器K1能吸合，则是高频继电器触点坏或高频输出线断。
1.换行程开关SQ3；2.换高频继电器K1，检查高频电源输出线，并排除开路故障。
数控线切割机床故障排除三例

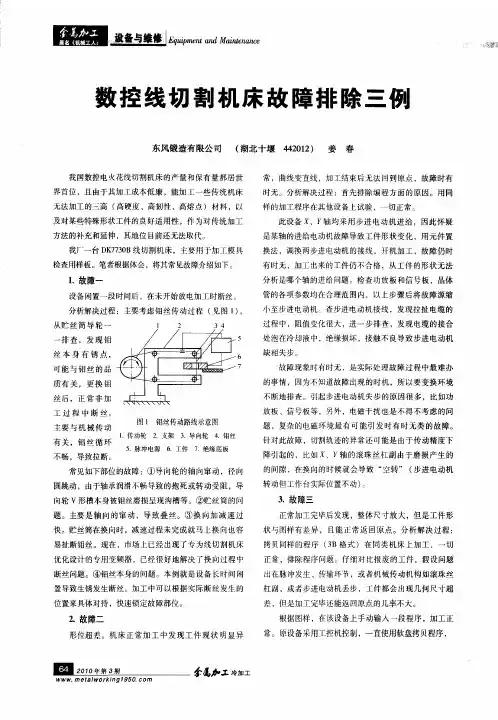

过程 中，阻值变化很大 ，进一步排查 ，发现 电液中，绝缘损坏 ，接触不 良导致 步进 电动机
缺相失步。
丝 本身 有锈 点，
优化设计的专用变频器 ，已经很好地 解决了换 向过程 中
断丝问题。④ 钼丝本身的问题。本例就是 设备长时间闲
置导致生锈发生断丝 。加工 中可 以根 据实际断丝发生的
位 置来具体对待 ，快速锁定故障部位。
差， 但是加工完毕还能返 回原点 的几率不大。 根据 图样 ，在该设备上手动输人一段程序 ，加工正
我厂一台 Ｄ ７３Ｂ线切割机床 ，主要 用于加工模具 Ｋ７０
检查用样板。笔者根据体会 ，将其常见故 障介绍如下。
１ 故障一 ．
设备 闲置一段 时间后 ，在未开始放电加工时断丝。
分析解决过程 ：主要考虑钼丝传动过程 （ 图 １ ， 见 ）
从 贮 丝 筒 导 轮 一
一
分析是哪个轴的进给问题 。检查功放板 和信 号板 ，晶体
可能 与钼 丝 的 品 质有 关 ，更 换 钼
丝 后 ， 正 常 非 加
６
７
故障现象时有时无 ，是实际处理故 障过 程中最难办 的事情 ，因为不知道故障出现 的时 机，所 以要 变换环境
不断地排查。引起步进电动机 失步 的原因很多 ，比如功
工 过程 中断 丝，
放板 、信号板等 ，另外 ，电磁干扰也是不得 不考虑的问
Ｒ Ｈ ４ ３Ａ ０ Ｇ ２ Ｙ ０ ３ Ａ的 读 数 头 ，现 能 够 调 整 到 绿 色 灯 亮 ， 但 Ｎ 系统 依 然 报 警 。利 用 示 波 器 并 参 考 另 外 一 台 正 常 Ｃ
线切割故障现象与排除方法
将电极丝重新张紧。
将电极线重新校垂直。
参看 NO.八
三、开机后机床面板上的红指示灯不亮
指示灯泡坏、无 6.3V 电源 保险丝烧坏。
更换6.3V/1.5V的灯泡。
更换保险丝。
四、开机后风扇不转
切割厚度在300mm以上的工件，切割电流应在2A-3A之间，功率管开4-6只即可、脉宽取3、4、5档，脉间取6-10倍率，可以开高压。
二、切割精度不符合要求或切割轨迹出异常
工作台丝杠付传动间隙大。
主导轮轴向有间隙，使电极丝产生抖动。
主导轮长期使用后 V 型槽底部磨损，底部圆角 R>钼丝半径。
材料没有经过相应的热处理，工件变形或切割线路不合理。
将主导轮前端的两个支架螺钉松开，拧紧主导轮两端的滚花螺钉，使主导轮既可灵活转动，轴向又无窜动，然后拧紧前端的支紧螺钉。若上述方法仍不能消除轴向间隙，则必须换新的轴承。
更换导轮。
选择切割线路时必须使切割程序的末端放在离夹持部分最近的地方。
将工件夹紧。
检查行程是否到了极限。
测量好并输入正确的距离数据 。
将开关放在高频位置上。
六、电极丝没断，但储丝筒电机和水泵电机突然停电
导电块与电极丝接触不良，产生虚假断丝。
将电极丝重新张紧，若导电块已磨出沟槽，可将导电块旋转一角度、轴向移动或更换新的导电块。
七、加工不稳定，电流表指 针明显示晃动
电极线松紧不均。
主导轮系统磨损。
喷液方向欠佳。
冷却液配比不佳。
电极丝导电不良。
对中心电路故障。
去除端面或中心孔表面的毛剌。
将开关拨到对中心位置。
线切割加工中常见问题处理
线切割加工中常见问题处理1.乳化油冲液后不乳化怎么办?在乳化油的生产过程中一般都会加入一些挥发性的稳定剂，如果在生产过程中不能按工艺要求操作或者使用了劣质的基础油作为原料都有可能产生这种现象，处理这个问题的最简单的办法就是加入一些可以乳化的乳化油，搅拌后就可以使其乳化，或者加入一些酒精，比例控制在1%-2%左右。
2.工件切割不动怎么办？在实际切割过程中经常会遇到工件切割不动的情况，有时根本无法切割，这种情况一般发生在高厚度切割或切割象不锈钢等难加工材料时，其根本的原因就是工作液不具备良好的拍除蚀除产物的特性，应急的办法是加入一些洗涤精或者将工作液的浓度增加，但最根本的办法是换用好的工作液。
(在某些地区由于使用硬水冲液也会产生割不动的问题)3.钼丝正反向切割时切割的速度不一致，甚至一个方向不走怎么办？这种情况在高厚度切割时往往会遇到，根本原因还是工作液的问题，当然也和其它因素如：变频跟踪速度、钼丝张力的均匀一致性等有关。
顺便说一句，在切割高厚度工件时最好将变频跟踪打快一点，因为在过跟踪时基本不会断丝，但在欠跟踪时往往会导致加工不稳，引起断丝。
4.如何减少钼丝在丝筒两端断丝的几率？高速走丝切割钼丝在丝筒两端要频繁换向，所以两端钼丝会反复收到拉力的冲击作用，使两端钼丝受到疲劳损伤，所以为延长钼丝的使用寿命应该隔一个班次(约8小时)就将换向行程开关向里移动一点。
这种方法在大电流高效率加工时尤其重要。
5.如何延长钼丝的使用寿命？钼丝在每次与工件间放电的同时自身也会受到损伤，只是程度很小而已，所以在换上新钼丝后最好用小能量的加工参数进行切割(使其损伤小一点)，等到钼丝颜色基本发白后再改用正常的大电流进行切割。
当然在换好钼丝进行切割之前最好先让钼丝空运行5-10分钟，使其原有的内部应力得到释放。
6.如何减少钼丝在起割点的断丝几率？一般采用机床自动变频跟踪从外部切入工件的方法可以降低钼丝在起割点断丝的几率，同时要保证冷却液的良好供应，以吸收放电爆炸力使钼丝产生的扰动，工件最好距离上下喷水口5-10mm,使冷却液可以较好的包裹好钼丝。
切割机常见故障现象及处理方法

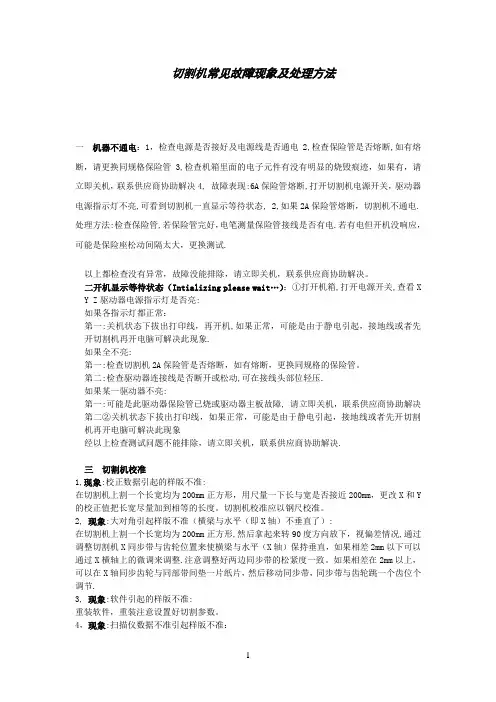

切割机常见故障现象及处理方法一机器不通电：1，检查电源是否接好及电源线是否通电2,检查保险管是否熔断,如有熔断，请更换同规格保险管3,检查机箱里面的电子元件有没有明显的烧毁痕迹，如果有，请立即关机，联系供应商协助解决4,故障表现:6A保险管熔断,打开切割机电源开关，驱动器电源指示灯不亮,可看到切割机一直显示等待状态, 2,如果2A保险管熔断，切割机不通电. 处理方法:检查保险管,若保险管完好，电笔测量保险管接线是否有电.若有电但开机没响应，可能是保险座松动间隔太大，更换测试.以上都检查没有异常，故障没能排除，请立即关机，联系供应商协助解决。
二开机显示等待状态（Intializing please wait…）：①打开机箱,打开电源开关,查看X Y Z驱动器电源指示灯是否亮:如果各指示灯都正常：第一:关机状态下拔出打印线，再开机,如果正常，可能是由于静电引起，接地线或者先开切割机再开电脑可解决此现象.如果全不亮:第一:检查切割机2A保险管是否熔断，如有熔断，更换同规格的保险管。
第二:检查驱动器连接线是否断开或松动,可在接线头部位轻压.如果某一驱动器不亮:第一:可能是此驱动器保险管已烧或驱动器主板故障, 请立即关机，联系供应商协助解决第二②关机状态下拔出打印线，如果正常，可能是由于静电引起，接地线或者先开切割机再开电脑可解决此现象经以上检查测试问题不能排除，请立即关机，联系供应商协助解决.三切割机校准1,现象:校正数据引起的样版不准:在切割机上割一个长宽均为200mm正方形，用尺量一下长与宽是否接近200mm，更改X和Y 的校正值把长宽尽量加到相等的长度。
切割机校准应以钢尺校准。
2, 现象:大对角引起样版不准（横梁与水平（即X轴）不垂直了）:在切割机上割一个长宽均为200mm正方形,然后拿起来转90度方向放下，视偏差情况,通过调整切割机X同步带与齿轮位置来使横梁与水平（X轴）保持垂直，如果相差2mm以下可以通过X横轴上的微调来调整.注意调整好两边同步带的松紧度一致。
电火花线切割机常见故障诊断及排除方法
电火花线切割机常见故障诊断及排除方法随着电火花加工机床控制系统的不断改进，控制部分出现故障的几率越来越小，而绝大部分故障的发生都不是单板机或其他核心部分控制与触发电路造成的，而是由于外部电路或器件损坏而引起的。
因此，维修人员应先从外部着手逐步向内进行排查。
不要随意地拆卸触发电路板、更改系统参数设置、任意调整运行模式等，这可能会导致新的故障产生。
1.电火花线切割机常见故障诊1.2 先机械后电气电火花加工机床最容易出现机械方面的故障，而这些故障往往也不容易被发现，易损件造成的故障就是一个典型例子。
因此，维修人员要针对发生故障的局部范围，首先从机械部分入手，仔细观察，认真排查故障，如是否有裂纹、松动、断裂、割裂等。
而不是立即检查电路是否断路、短路，元器件是否损坏等电气故障。
1.3 先理论后实践电火花加工机床的控制电路相对来说并不太复杂，这使得有些维修人员不看厂家提供的原理图、不分析故障产生的根本原因，盲目地进行带电维修操作，这会导致故障进一步的扩大。
维修人员应在了解故障情况的基础上，认真分析故障产生的原因，从理论上弄清解决该故障的方法，然后才能付诸实践。
1.4 先简单后复杂有些故障的产生是多种因素造成的。
此时，应遵从先简单后复杂的程序，先解决难度小的故障，妥善处理好这些隐患后，再解决难度大的故障。
在解决难度大的故障时，也应将其化整为零，先解决其简单部分，再处理复杂的部分。
往往简单的问题解决后，难度大的问题也可能随之解决了。
2 电火花线切割机故障排除方法2.1 例行检查法例行检测法是指维修人员对设备启动前所进行的例行检查。
具体包括以下几个方面：（1）电源查看电火花线切割机的进线电源，其电压波动是否在±10%范围内、高次谐波是否严重、功率因素的大小、是否需安装稳压电源等。
（2）线切割加工液线切割加工液的作用是冷却、洗涤、排屑等，因此线切割加工液是否合格直接关系到加工后工件质量的好坏。
检查线切割加工液是否太黑，是否有异味，如是，那么其综合性能就会变差，容易导致断丝。
电火花线切割机床常见故障及排除方法
圄 １ 电火 花线 切 割加工 原 理 圄 １ 贮 丝筒 － ２ 工作 台驱 动 电动机 一 ５ 工件 一 ３ 导 轮 一
４ 电极 丝 －
６—脉 冲 电源 ＿－
本文 针 对苏 州沙 迪克 三光 机 电有 限公 司生产制 造 的 ＢＫ ＤＤ型快 速 走 丝 电 火花 线 切 割 机床 ，结 台 在 生产 实 习和制 作校 庆标 志 过程 中出现 的故 障及 排 除方法 归 纳 如下 ：
冲电源 作 用下 ，工 具 电极 和加 工工 件之 间 形成 火花 放 电 ，火花 通 道 间产 生 太 量 的 热 ，使 得 工件 表 面 溶 化 甚 至汽化 。线 切 害 机 床通 过 ）一Ｙ和 ｕ—ｖ拖 板 的运 动 ．使 电极 丝沿 着 预 定 的 轨 迹 运 动 ．从 而 达 到 加 工 工 件 ｌ
Ｎ０ ０ ４ ０ Ｂ１ ０ ７ ５ ５ ＧＹＬ３： ０ ｌ Ｂ ４ ３ ５ ５ Ｂ１ ０ ７
Ｎ０ ０ ３ ５ ５ Ｂ ８ ｌ ３ ３ ８ ６ ０ ２ １ ５ ３ ２ ｆ １ ２ ＧＹＳ ２ ２ ４ Ｒ２：
◎ 黪
圄 ２ 枝 庆 标 志 、切 割 路线 及部 分 ３ Ｂ格 式的 程序 １ 线切 割机床 的 贮 丝筒 叠 丝原 因及 排 除方 法 ；
再 重 新 穿 丝 。 在 这 个 过 程 中 ，会 出现 蹦 下 两 种 情 况 ：
１ ｌ 第 一种 情况 是 刚才 重新 穿 丝 处理 不 当 ，会 使 丝 筒上 的丝 松 了。 即使 丝 筒 两端 的 丝 可 能很 紧 ，但
中间松 了 ；
处理 方法 ：一般 情况 下 ，叠 丝不 会 很严 重 ，可 开 启 丝 筒 按钮 ，把 丝运 行 到 机 床 面 板 的 最 左端 ，按 停 止 键 ；此时需 两 人 台作 ，一 人 手拿 上丝 用 的导 轮 ，拉 紧铝 丝 ，另一 人 摇 贮 丝 筒 ，一 直 摇到 丝 筒 另 一端 ，重 新
线切割加工中常见问题及解决办法
1.乳化油冲液后不乳化怎么办?在乳化油的生产过程中一般都会加入一些挥发性的稳定剂，如果在生产过程中不能按工艺要求操作或者使用了劣质的基础油作为原料都有可能产生这种现象，处理这个问题的最简单的办法就是加入一些可以乳化的乳化油，搅拌后就可以使其乳化，或者加入一些酒精，比例控制在1％－2％左右。
2.工件切割不动怎么办？在实际切割过程中经常会遇到工件切割不动的情况，有时根本无法切割，这种情况一般发生在高厚度切割或切割象不锈钢等难加工材料时，其根本的原因就是工作液不具备良好的拍除蚀除产物的特性，应急的办法是加入一些洗涤精或者将工作液的浓度增加，但最根本的办法是换用好的工作液。
（在某些地区由于使用硬水冲液也会产生割不动的问题）3.钼丝正反向切割时切割的速度不一致，甚至一个方向不走怎么办？这种情况在高厚度切割时往往会遇到，根本原因还是工作液的问题，当然也和其它因素如：变频跟踪速度、钼丝张力的均匀一致性等有关。
顺便说一句，在切割高厚度工件时最好将变频跟踪打快一点，因为在过跟踪时基本不会断丝，但在欠跟踪时往往会导致加工不稳，引起断丝。
4.如何减少钼丝在丝筒两端断丝的几率高速走丝切割钼丝在丝筒两端要频繁换向，所以两端钼丝会反复收到拉力的冲击作用，使两端钼丝受到疲劳损伤，所以为延长钼丝的使用寿命应该隔一个班次（约8 小时）就将换向行程开关向里移动一点。
这种方法在大电流高效率加工时尤其重要。
5.如何延长钼丝的使用寿命钼丝在每次与工件间放电的同时自身也会受到损伤，只是程度很小而已，所以在换上新钼丝后最好用小能量的加工参数进行切割（使其损伤小一点），等到钼丝颜色基本发白后再改用正常的大电流进行切割。
当然在换好钼丝进行切割之前最好先让钼丝空运行5－10 分钟，使其原有的内部应力得到释放。
6.如何减少钼丝在起割点的断丝几率一般采用机床自动变频跟踪从外部切入工件的方法可以降低钼丝在起割点断丝的几率，同时要保证冷却液的良好供应，以吸收放电爆炸力使钼丝产生的扰动，工件最好距离上下喷水口5- 10mm使冷却液可以较好的包裹好钼丝。
数控线切割机床常见的电气故障及维修
前言随着社会和科学技术的发展，社会生产力的提高，数控设备越来越多地被用到机械加工中来。
了解这些设备的工作原理，及时准确地分析和排除设备故障是我们维修电工必须具备的技能。
数控线切割机床作为现代特种加工的一种重要的设备，它由高频脉冲电源、驱动电源、数控系统及机床电器等几部分组成。
如果不了解工作原理及工作过程，分不清这几者之间的关系对分析和排除机床故障来说将较困难。
本人通过多年对线切割机床的维修，听取了多位线切割操作工的好的建议，吸收了多位电工同行的维修经验，对线切割机床电气故障进行总结和分析，以便让初接触线切割电气维修者少走弯路。
数控线切割机床常见的电气故障及维修线切割数控机床是由高频脉冲对工件形成火花放电，加上切削液的冲洗作用，经数控系统对步进电机的控制拖动来进行加工工件。
线切割机床故障一般常见以下几大类：一是运丝筒故障；二是拖板运行故障；三是高频电源部分故障；四是频繁断丝故障。
由于线切割机床的数控系统，高频电源，驱动电源，机床电器这几部分相互联系，所以在了解了线切割机床工作原理情况下，依据机床电气原理图作全面分析，才能找出故障原因。
下面我以江苏锋陵DK7763型线切割数控机床为例作以分析。
运丝筒故障运丝筒故障主要有运丝筒不换向或丝筒冲出；运丝筒不运转或断丝后不停转。
一运丝筒不换向或运丝筒冲出。
运丝筒不换向是由于丝筒换向开关SQ1或SQ2故障，FU4、FU5其一烧坏使丝筒电机缺相，继电器KA1触点接触不良使丝筒电机缺相等几个原因造成（见附图一）。
丝筒冲出是在运丝筒电机不换向且限位开关SQ3未断开所至（见附图一）。
二运丝筒不运转或断丝后不停转。
此故障原因有多种情况，故障分析较复杂，且若断丝以后丝筒不停转将会使钼丝绕乱而造成不必要的损失。
分析附图一可知若电源和接触器KM2无故障，运丝筒启停是由SB1、KA3、SQ3、SB3、SB4触点决定，SB1、SB3、SB4是常闭或常开按钮，SQ3是限位开关，故障容易排除。
线切割加工中常见的故障及排除方法(zhangyan)
故障
可能的原因
排除方法
处理措施
断丝
1、走丝机构故障
2、参数不Leabharlann 理3、操作不当4、导电块有割槽
5、工件不符合要求
6、电极丝不符合要求
7、工件变形
8、切除部分脱落、倾斜
9、短路
1、调整走丝机构各个部件的位置，清除污垢
2、选择参数时要兼顾切割速度、表面粗糙度及加工稳定性
3、按机床要求操作机床
4、调换位置或更换新的导电块
5、采用较弱的加工条件通过困难加工区域
6、更换电极丝
7、对工件进行预处理
8、用磁铁或其他方法固定即将脱落的部分
9、分析短路原因，排除短路现象
退回加工起点，重新穿丝再进行切割，此时也可以反向切割
短路停机
1、导轮或导电块有污垢堆积
2、工作液过脏
3、进给速度过快
4、工件变形
1、清洗导轮和导电快，磨损严重时应及时更换
2、及时更换工作液
3、调整加工参数
4、分析工件变形原因，从加工工艺（装夹夹紧、随着加工工件落料而引起变形等）减小工件的变形
移动电极丝使其脱离工件，从新的起点切割到原位，然后继续加工。如果电极丝运行到尽头（到了储丝筒卸丝端）则可以卸下电极丝从新的位置开始切割
加工表面粗糙条纹较深
1、工作液浓度不符合要求
2、加工参数不合理
3、钼丝太松或张紧力过小
1、及时配换工作液
2、调整加工参数
3、紧丝或增加配重
切割精度差
1、机床x、y轴反向间隙较大（重复定位精度低）
2、钼丝变细
3、电极丝抖动
4、程序编制错误
1、调整轴承间隙或丝杠间隙
2、更换钼丝
电火花线切割机床常见问题及故障说明
•电火花线切割机床常见问题及故障说明(四)三十一、线切割加工中短路处理简法在线切割机床加工过程中，而因排屑不畅造成短路的现象时有发生，特别在加工较厚工件时更为突出。
在操作中，可用溶济渗透清洗的方法消除短路，具体方法是：当短路发生时，先关断自动、高频开关，关掉工作液泵，用刷子蘸上渗透性较强的汽油、煤油、乙醇等溶剂，反复在工件两面随着运动的钼丝向切缝中渗透（要注意钼丝运动的方向）。
直至用改锥等工具在工件下端轻轻地沿着加工的反方向触动钼丝，工件上端的钼丝能随着移动即可。
然后，开启工作液泵和高频电源，依靠钼丝自身的颤动，恢复放电，继续加工。
三十二、断丝后原地穿丝处理断丝后步进电机应仍保持在“吸合”状态。
去掉较少一边废丝，把剩余钼丝调整到贮丝筒上的适当位置继续使用。
因为工件的切缝中充满了乳化液杂质和电蚀物，所以一定要先把工件表面擦干净，并在切缝中先用毛刷滴入煤油,使其润湿切缝,然后再在断点处滴一点润滑油──这一点很重要。
选一段比较平直的钼丝，剪成尖头，并用打火机火焰烧烤这段钼丝，使其发硬，用医用镊子捏着钼丝上部，悠着劲在断丝点顺着切缝慢慢地每次2-3mm地往下送，直至穿过工件。
如果原来的钼丝实在不能再用的话，可更换新丝。
新丝在断丝点往下穿，要看原丝的损耗程度，（注意不能损耗太大）如果损耗较大，切缝也随之变小，新丝则穿不过去，这时可用一小片细纱纸把要穿过工件的那部分丝打磨光滑，再穿就可以了。
使用该方法可使机床的使用效率大为提高三十三、解决大厚度“紫铜件”切割断丝问题由于紫铜件不同于其它钢材料，当厚度超过50mm时，操作者如仍按加工钢材料工件时使用的电参数来加工，就会发生切割速度慢、电流不稳定、短路频繁、断丝等现象。
要正常加工采取的相应措施主要有：（1）不能使用已经用过较长时间的乳化液，尽量使用新乳化液。
并且最好采用JR-1A、JR-3A、JR-4、南光-Ｉ工作液。
因为铜材料粘，旧乳化液中的杂质较难冲掉，还会使紫铜加工时的导电性能受到影响。
线切割机床故障维修
张文君线切割机床故障维修数控电火花 北京电加工研究所生产的DK 7740型数控电火花线切割机床采用台湾研峰EI —201控制系统。
该系统配备自动编程系统,控制轴数为X 、Y 两轴,工作台X 、Y 轴向移动采用滚珠导轨,步进电机—消间隙齿轮—精密滚珠丝杠副机械传动,在我厂用于切割特殊形状零件、样板和窄缝等。
在此介绍几例使用过程中出现的故障及解决方法。
11机床上午开机时,不能进入中文主菜单,而是出现英文界面。
由画面提示按F1键,进入C M OS 设置状态,然后按ESC 键退出,再提示按F1键后,才出现中文主菜单界面,但不能从软盘中读取加工程序。
检测表明,机床电路正常,估计故障在计算机设置部分。
经查,机床断电后,随机存取内存(C M OS )的数据,靠316V 、60mA ・h电池供电保持数据。
由于电池供电不足时,造成基本输入输出系统(BI OS )、随机存取内存(C M OS )数据丢失,使计算机系统不能进行正常工作。
此情况可在断电状态下用电烙铁更换电池。
这样C M OS 数据完全丢失。
开机后,在自检状态按下(DE L )键,启动BI OS 设置程序,按原有配置设置,选择保存离开设置程序,显示出正常的中文主菜单界面。
再关机上电,机床工作正常。
21机床在开机时显示器黑屏,或在加工过程中出现黑屏而机床仍在工作。
造成显示器黑屏的原因:一是显示器故障,二是显示器信号线和电源线虚接,三是显卡故障,四是主板有问题。
遵循由易到难的原则,先检测信号线和电源线,正常可靠,再更换显示器,故障仍然存在,新换显卡后故障消失,再将旧显卡换上,故障又出现,说明显卡损坏。
31机床在加工过程中X 轴方向停止不动,重新开机,仍不动。
分析原因大致有:一是机械部分故障,二是步进电机故障,三是电气控制部分故障。
先在开机状态观测、触摸步进电机,没有动静,说明电没有传过来,应属电气故障。
然后观察控制电路板指示灯,发现X 轴驱动板有一个红色指示灯不亮,将驱动板取下。
线切割机床维修
线切割机床维修1. 简介线切割机床（又称为电火花加工机床）是一种常见的金属切割设备，它利用电火花放电的原理，通过将工作物件和切割线切割机床之间形成一定间隙，并在间隙中施加高频电脉冲，从而在工作物件上产生高频电脉冲放电切割的过程。
然而，由于长时间的使用以及其他因素，线切割机床可能会出现故障，需要进行维修。
2. 常见故障及处理方法2.1 电源故障•故障现象：线切割机床无法正常启动或者反复启动。
•处理方法：首先检查电源插头是否插紧，然后检查电源线是否受损。
如果以上两项都正常，可以尝试更换电源插座进行排除故障。
2.2 控制系统故障•故障现象：线切割机床无法正常工作，表现为操作界面显示异常或者功能无法正常执行。
•处理方法：首先检查控制系统的电源是否正常供电，然后检查控制系统的连接线是否松动或受损。
如果以上两项都正常，可以尝试重启控制系统或者进行系统的软件升级。
2.3 切割线故障•故障现象：线切割机床切割效果差，无法正常切割工作物件。
•处理方法：首先检查切割线是否磨损或者断裂，需要进行更换。
然后检查切割线是否正确安装，可以尝试重新安装切割线以获得更好的切割效果。
2.4 电极管故障•故障现象：线切割机床电极管寿命短，需要频繁更换。
•处理方法：首先检查电极管是否正确安装，电极间距是否正确调整。
然后检查工作物件与电极管之间的间隙是否合适，可以尝试调整间隙以延长电极管的使用寿命。
2.5 冷却系统故障•故障现象：线切割机床冷却效果差，无法有效降低切割时的温度。
•处理方法：首先检查冷却液是否充足，并且冷却系统是否正常运行。
然后检查冷却系统的连接管路是否存在堵塞或者泄漏，需要进行维修或更换。
3. 维护保养除了常见故障的处理外，对于线切割机床还需要定期进行维护保养，以延长其使用寿命并保持其良好工作状态。
•定期清洁：清理切割区域的金属屑和粉尘，保持机床内外的清洁。
•润滑油更换：定期更换机床运动部件的润滑油，保证其正常运转。
•紧固螺栓：定期检查机床各部件的连接螺栓是否松动，及时加以紧固。
线切割机床电气故障与处理方法
水泵电机不工作
1.水泵电机接触器不吸合
2.水泵电机可能损坏
1.检查接触器KM1是否吸合，检查KM1线圈两端是否无电压，否则更换接触器
2.检查电动机是否无三相电压，否则检查电动机，若电动机烧坏则更换
5.模式开关在关状态机床不能启动，可能是接触不良或断丝保护开关电路发生故障
1.检查进线电压幅值及波动情况，应在正常范围以内，否则改善电源质量
2.检查FU保险器是否熔断，若熔断则要检查刹车二极管是否击穿，若击穿则更换后再更换保险管
3.检查导电块并清洗干净，检验熔断保护作用，取下下导电块上面的的导线；启动机床，若启动则证明断丝保护不起作用；检查清洗导电块及检查电路
机床不能启动
1.三相电ቤተ መጻሕፍቲ ባይዱ缺相
2.三相电源电压过低
检查电源进线及三相电压幅值
检查电源电压幅值应在+10%~-15%
走丝电机不运转
1.走丝电机控制接触器不吸合
2.走丝电机控制电路故障
3.走丝电机故障
4.保险烧了
5.走丝电机走着走着自己停了
1.检查接触器KA,KM2，KM3是否吸合，是否有控制电压，如有电压不吸合则需更换接触器或者更换接触器线圈，
4.检查机床内部保险更换保险
5.检查保险瓷座，瓷座里的接触铜片电弧腐蚀太大导电性不好，更换瓷座或者用刀把瓷座里的铜片刮刮
走丝电机异常
1.走丝电机突然停止可能三相波动太大或者电压太低
2.走丝电机没有刹车，可能保险器熔断或者二极管被击穿
3.断丝保护不起作用，可能使用时间过长
4.导电块过脏，造成导电块与机床绝缘被破坏
数控电火花线切割机床常见电气故障及排除方法
数控电火花线切割机床常见电气故障及排除方法摘要：本文以DK7730为例，介绍了数控电火花线切割机床在加工过程中经常出现的电气故障，分析了各种故障可能出现的原因，并针对各种电气故障给出了行之有效的排除方法。
实践证明这些方法能有效地提高故障产生后的解决效率和处理质量，对其它线切割机床的电气故障排查及处理也具有普遍意义。
关键词：线切割；电气故障；排除0 引言数控电火花线切割机床是利用电火花原理，将工件与加工工具作为极性不同的两个电极，作为工具电极的金属丝（铜丝或钼丝）穿过工件，由计算机按预定的轨迹控制工件的运动，通过两电极间的放电蚀除材料来进行切割加工的一种新型机床。
由于线切割的工作环境非常恶劣，工作液的腐蚀性比较强，机床内又容易进水，从而使得机床电器容易老化，电气故障率非常高。
所以，对其线切割加工过程中经常出现的电气故障现象、发生原因及相应的处理方法进行分析具有普遍意义。
1 DK773O电气系统组成及工作过程DK77系列数控线切割机床应用广泛，具有高速走丝线切割机床的代表性。
以DK7730为例，其机床电器主要包括机床强电板、走丝电机M1 、冷却泵电机M2 、X，Y步进电机、U，V步进电机以及步进信号限流电路等主要部分。
其中，机床强电板利用中间继电器KA的触点来控制机床其他电器的运转，并采用熔断器FU做保护。
贮丝筒的运动由走丝电机M1带动，固定线架、可调线架机床只有X、Y两个拖板，分别由X、Y两个步进电机带动。
如果是锥度机床则由X、Y、U、V四个拖板，分别由X、Y、U、V四个步进电机带动。
DK7730电气控制原理图如图1所示。
2 常见电气故障分析及排除方法现就DK7730数控线切割机床一些常见的电气故障现象、原因及处理方法分析如下：2．1 故障现象：走丝电机M1不正常工作2．1．1 故障现象：M1不能正转启动原因及故障排除(在断电情况下检修)：a．SB5、SB6或KA4的触点接触不良。
采用电阻测量法，用万用表检测SB5两端电阻，若接近零则完好，若接近无穷大，则紧固或更换，同理检测KA4的触点。
线切割机床的高频电源常见故障分析与维修
线切割机床的高频电源常见故障分析与维修1．电压表无电压指示(1) 4A保险丝烧断，整流桥或线路短路。
(2）电压选择开关接触不良或断线。
(3）整流桥损坏开路。
(4）高频电流表内部开路。
2．有加工电压，无高频输出（1)用粗导线在高频输出接线柱处短路，若有电流，则为高频输出线开路;若无电流，则为制回路故障（高频继电器不吸合）或脉冲电源故障（高频继电器吸合1．电压表无电压指示（1）4A保险丝烧断，整流桥或线路短路.（2）电压选择开关接触不良或断线.(3）整流桥损坏开路。
(4)高频电流表内部开路。
2．有加工电压,无高频输出（1）用粗导线在高频输出接线柱处短路，若有电流，则为高频输出线开路;若无电流，则为制回路故障（高频继电器不吸合）或脉冲电源故障（高频继电器吸合）。
（2)高频继电器触点接触不良。
（3）振荡电路故障，无脉冲信号.（4)脉冲宽度或脉冲间隔选择为0，或者选择开关损坏。
3．加工电流异常增大(1) VMOS功率管损坏。
逐个接通功率输出开关，便可找到对应电流偏大的功率管，并更换之。
(2)振荡电路故障，脉冲信号占空比变大。
（3）并接在高频电源输出端的反向二极管被击穿。
（4)控制器的取样变频电路故障.4．注意事项（1）脉冲电源内部装有一只轴流风机，注意经常检查、清洁，确保运行正常,否则可能因通风不良损坏功率管.(2）为了减少高频输出损耗，提高生产率，电源应离机床越近越好，高频接线宜短、粗。
(3)因加工时变换参数易造成断丝，所以变换参数要在钼丝筒换向时快速地进行。
（4)加工时，脉冲电源参数的选择，应参阅所附切割规范表.。
线切割故障及解决方法
线切割故障及解决方法一、X、Y运动的直线度是怎么保证的？首先应明确，某一轴的直线度是指它在两个平面的直线度。
如X 轴的直线度是指在X、Y平面上和X、Z平面上直线度，这如同一条路—即不左右弯曲也不得上下起伏。
机床的托板是承载在导轨上的，所以导轨的平直度就决定运动的直线度。
丢失直线度的原因有二，一是导轨本身状态的平直度，二是导轨安装基准面的平直度。
高精度且状态稳定的导轨，托板和床身组合在一起才是保证直线度的根本条件。
导轨，托板和床身的高低温和时效处理，目的也在于此。
滚柱（钢珠）的不一致将导致受力点少或撬撬板现象也是显而易见的。
要注意到，因丝杠的不规范的运动也会牵动导轨，比如丝杠的轴向与导轨不平行，丝杠与丝母的中心高不一致，丝杠与丝母间承受一个扭转力以及丝杠的弯曲等，都会在丝杠运动的同时，强推硬扛地干扰破坏了导轨的直线运动，这就是我们强调的要把丝杠、丝母、丝杠座和丝母座都做得精确规范的基本原因。
不管是“V”形还是“一”形，导轨和滚道上均不得沾染任何污物杂质，它不但影响导轨的运动的平直度，而且导致导轨的损毁和变形。
导轨要求是一尘不染的，这是保养和维护机床，保持长久精度的守则之一。
二、X、Y运动的垂直度是怎么保证的？两轴的垂直度是建立在各自的直线度的基础上的，直线的误差会在垂直度测量时反映出来，数值叠加的结果使垂直度测量失实失准，所以是首先保证各自的直线度，再保证互相的垂直度。
两轴的垂直度完全取决于中托板上的两组导轨的垂直度，装配时是把一组导轨固定在基准上，测量并调整待另一组导轨与基准垂直后，再行固定并配打销钉孔，从而把中托板上两组导轨的垂直度固定下来。
这个装配和测量过程，即要追求操作的稳妥有效，还应该有意把精度提高一档，这个中间工艺指标的控制是非常重要的，因为不管是装机，修理或一段时间的实效，都会使这个精度变差，如果初始安装就把允许的误差值用足，那以后的精度就会超值失准了。
比如某机床精度标准为0.02，则首次装配时的内控精度应是在0.012以下。
