幕墙淋水试验记录

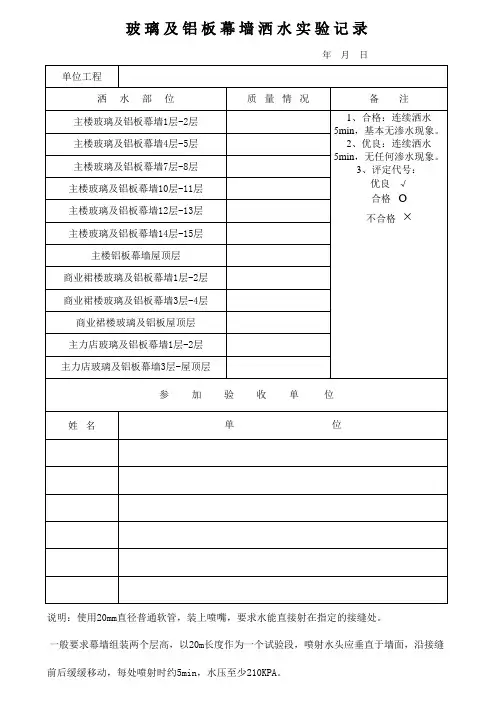

洒水试验记录
单位工程 洒水部位
主楼玻璃及铝板幕墙1层-2层 主楼玻璃及铝板幕墙4层-5层 主楼玻璃及铝板幕墙7层-8层 主楼玻璃及铝板幕墙10层-11层 主楼玻璃及铝板幕墙12层-13层 主楼玻璃及铝板幕墙14层-15层
主楼铝板幕墙屋顶层 商业裙楼玻璃及铝板幕墙1层-2层 商业裙楼玻璃及铝板幕墙3层-4层
商业裙楼玻璃及铝板屋顶层 主力店玻璃及铝板幕墙1层-2层 主力店玻璃及铝板幕墙3层-屋顶层
年月日质量情况备注源自1、合格：连续洒水 5min，基本无渗水现象。
2、优良：连续洒水 5min，无任何渗水现象。
3、评定代号： 优良 √
合格 O
不合格 ×
参加验收单 位
姓名
单
位
说明：使用20mm直径普通软管，装上喷嘴，要求水能直接射在指定的接缝处。 一般要求幕墙组装两个层高，以20m长度作为一个试验段，喷射水头应垂直于墙面，沿接缝 前后缓缓移动，每处喷射时约5min，水压至少210KPA。

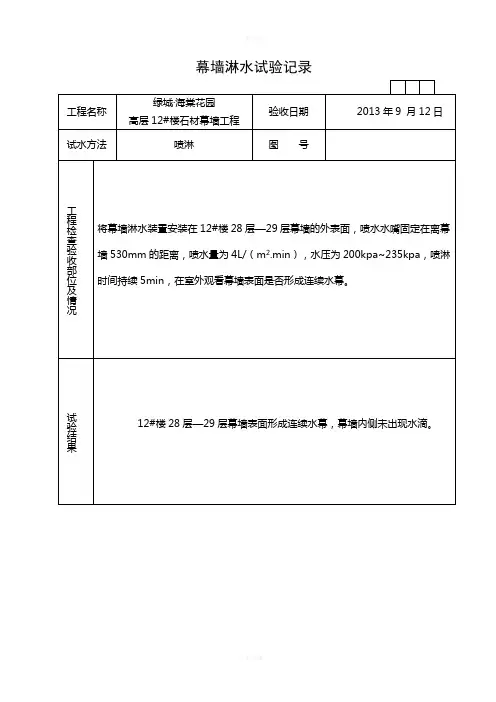

幕墙淋水试验记录
部
位 淋时间持续 5min，在室外观看幕墙表面是否形成连续水幕。
及
情
况
试 验
12#楼 30 层—屋顶层幕墙表面形成连续水幕，幕墙内侧未出现水滴。
结
果
专职质检员：
施
工 单
试验员：
位
监 理
监理工程师
（
建 设
（建设单位项目负责人）
）
单
位
年月日
年月日
幕墙淋水试验记录
武林建筑工程有限公司监制
随意编辑
工程名称 试水方法
工程名称 试水方法
绿城·海棠花园 高层 12#楼石材幕墙工程
喷淋
验收日期 图号
2013 年 8 月 5 日
随意编辑
精品文档
工
程 检 将幕墙淋水装置安装在 12#楼 30 层—屋顶层幕墙的外表面，喷水水嘴固定在离
查
验 收
幕墙 530mm 的距离，喷水量为 4L/（m2.min），水压为 200kpa~235kpa，喷
工程名称 试水方法
绿城·海棠花园 高层 12#楼石材幕墙工程
喷淋
验收日期 图号
2013 年 10 月 4 日 22—23 层节点图
工
程 检 将幕墙淋水装置安装在 12#楼 22 层—23 层幕墙的外表面，喷水水嘴固定在离幕
查
验 收
墙 530mm 的距离，喷水量为 4L/（m2.min），水压为 200kpa~235kpa，喷淋
精品文档
幕墙淋水试验记录
工程名称 试水方法
绿城·海棠花园 高层 12#楼石材幕墙工程
喷淋
验收日期 图号
2013 年 9 月 12 日
工
程 检 将幕墙淋水装置安装在 12#楼 28 层—29 层幕墙的外表面，喷水水嘴固定在离幕
幕墙淋水试验

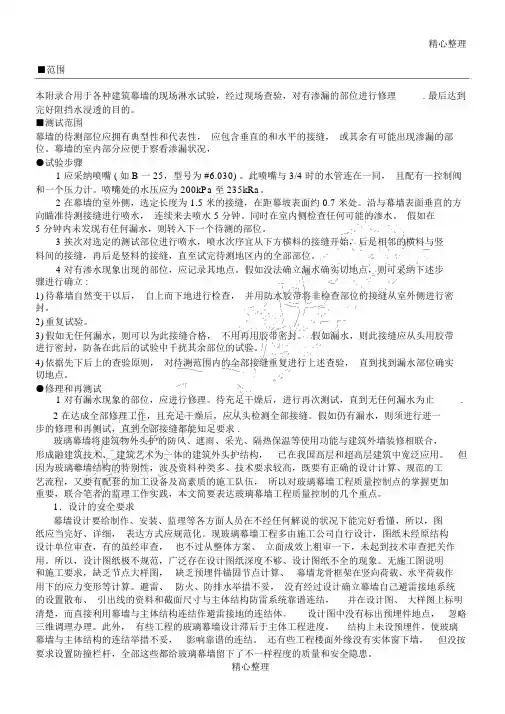

精心整理■范围本附录合用于各种建筑幕墙的现场淋水试验，经过现场查验，对有渗漏的部位进行修理. 最后达到完好阻挡水浸透的目的。
■测试范围幕墙的待测部位应拥有典型性和代表性，应包含垂直的和水平的接缝，或其余有可能出现渗漏的部位。
幕墙的室内部分应便于察看渗漏状况，●试验步骤1 应采纳喷嘴 ( 如 B 一 25，型号为 #6.030) 。
此喷嘴与 3/4 时的水管连在一同，且配有一控制阀和一个压力计。
喷嘴处的水压应为 200kPa至 235kRa。
2 在幕墙的室外侧，选定长度为 1.5 米的接缝，在距幕坡表面约 0.7 米处。
沿与幕墙表面垂直的方向瞄准待测接缝进行喷水，连续来去喷水 5 分钟。
同时在室内侧检查任何可能的渗水。
假如在5分钟内未发现有任何漏水，则转入下一个待测的部位。
3挨次对选定的测试部位进行喷水，喷水次序宜从下方横料的接缝开始，后是相邻的横料与竖料间的接缝，再后是竖料的接缝，直至试完待测地区内的全部部位。
4对有渗水现象出现的部位，应记录其地点。
假如没法确立漏水确实切地点，则可采纳下述步骤进行确立 :1)待幕墙自然变干以后，自上而下地进行检查，并用防水胶带将非检查部位的接缝从室外侧进行密封。
2)重复试验。
3)假如无任何漏水，则可以为此接缝合格，不用再用胶带密封。
假如漏水，则此接缝应从头用胶带进行密封，防备在此后的试验中千扰其余部位的试验。
4)依据先下后上的查验原则，对待测范围内的全部接缝重复进行上述查验，直到找到漏水部位确实切地点。
●修理和再测试1 对有漏水现象的部位，应进行修理。
待充足干燥后，进行再次测试，直到无任何漏水为止.2在达成全部修理工作，且充足干燥后，应从头检测全部接缝。
假如仍有漏水，则须进行进一步的修理和再侧试，直到全部接缝都能知足要求 .玻璃幕墙将建筑物外头护的防风、遮雨、采光、隔热保温等使用功能与建筑外墙装修相联合，形成融建筑技术、建筑艺术为一体的建筑外头护结构，已在我国高层和超高层建筑中宽泛应用。
外墙门窗淋水试验记录表
试水（水池游泳池、污水池、沉砂池）淋水试验(幕墙、外墙门窗）
蓄水试验(卫生间、厨房、阳台）
闭水试验（管道排水管道、污水管道）
外墙门窗淋水试验记录表
GD2301SZ060□□
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井（箱）施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
GD2301SZ034□□工程名称：监测项目：
工程地点：监测仪器及编号:
检测单位: 检测日期：
单位：mm
批准：审核:编写：校对：试验：
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
GD2301SZ017□□
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
结构安装施工记录
GD2301SZ062□□
幕墙构件、组件加工制作记录
GD2301SZ054□□
排水板施工记录
GD2301SZ006□□
振冲施工记录
记录日期：年月日GD2301SZ007□□
喷灌施工记录
记录日期：年月日GD2301SZ019□□
混凝土板桩施工记录
GD2301SZ023□□
喷、射混凝土施工记录
GD2301SZ009□□
扭矩检查记录
GD2301SZ019□□
膜结构节点安装就位记录
GD2301SZ022□□。

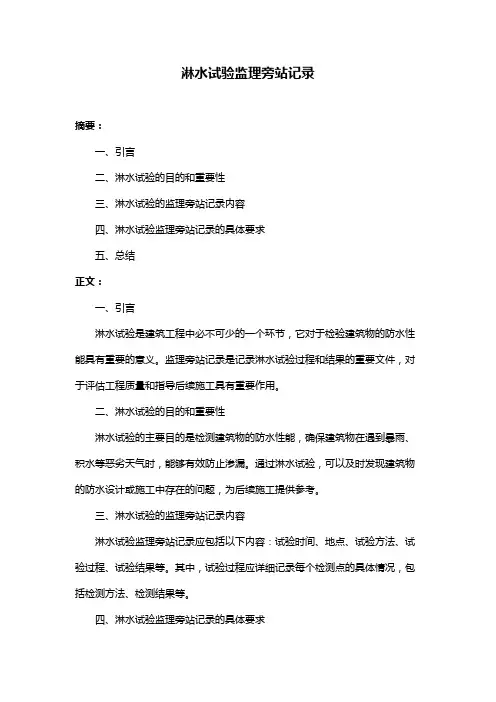

淋水试验监理旁站记录
淋水试验监理旁站记录
摘要：
一、引言
二、淋水试验的目的和重要性
三、淋水试验的监理旁站记录内容
四、淋水试验监理旁站记录的具体要求
五、总结
正文：
一、引言
淋水试验是建筑工程中必不可少的一个环节，它对于检验建筑物的防水性能具有重要的意义。
监理旁站记录是记录淋水试验过程和结果的重要文件，对于评估工程质量和指导后续施工具有重要作用。
二、淋水试验的目的和重要性
淋水试验的主要目的是检测建筑物的防水性能，确保建筑物在遇到暴雨、积水等恶劣天气时，能够有效防止渗漏。
通过淋水试验，可以及时发现建筑物的防水设计或施工中存在的问题，为后续施工提供参考。
三、淋水试验的监理旁站记录内容
淋水试验监理旁站记录应包括以下内容：试验时间、地点、试验方法、试验过程、试验结果等。
其中，试验过程应详细记录每个检测点的具体情况，包括检测方法、检测结果等。
四、淋水试验监理旁站记录的具体要求
1.记录应及时、准确、完整，确保记录的信息能够真实反映淋水试验的过程和结果。
2.记录应具有可追溯性，以便于后续查找和分析。
3.记录应包含详细的试验过程和结果，以便于评估工程质量和指导后续施工。
五、总结
淋水试验监理旁站记录是评估工程质量和指导后续施工的重要依据。
因此，记录人员应具备高度的责任心和专业素养，确保记录的准确性和完整性。
外墙门窗淋水试验记录表格模板
精心整理试水（水池游泳池、污水池、沉砂池）淋水试验（幕墙、外墙门窗）蓄水试验（卫生间、厨房、阳台）闭水试验（管道排水管道、污水管道）
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
精心整理
精心整理
施工现场签证单
GD2201SZO0B]
□
GD2301SZO0S □
沉井(箱)施工记录
工程名称施工单位班次
GD2301SZ02^ □地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
周围建筑物、管线沉降监测记录
GD2301SZ03®
批准：审核：编写：校对：试验:
基座、埋件交接记录
意见：意见：意见：意见：意见:
网架结构杆件长度检验记录
注明：表中长度尺寸以mm单位；
网架焊接球制作检验记录
构件质量现场检查记录
结构安装施工记录
幕墙构件、组件加工制作记录
GD2301SZ05^ □
排水板施工记录
振冲施工记录
记录日期：年月曰GD2301SZ0C K
喷灌施工记录
记录日期：年月曰GD2301SZ019 □
混凝土板桩施工记录
记录员签名：年月日
喷、射混凝土施工记录
GD2301SZ0® □
扭矩检查记录
膜结构节点安装就位记录。
幕墙抗渗漏淋水试验记录
GB 50210－2001
GD2301118 0 单位(子单位)工程名称 相关工程部位 总承包施工单位 专业承包施工单位 (门窗)幕墙类型 / 玻璃幕墙 水 压 项目负责人 项目负责人 200kpa~235kpa / 1
试
验
方
法
将幕墙淋水装置安装在被检幕墙的外表面，喷水水嘴离幕墙的距离不应小于530mm， 并应在被检幕墙表面形成连续水幕。每一检验区喷淋面积应为1800mm×1800mm，喷水 量不应小于4L/（m2.min），喷淋时间应持续5min，在室内目测观察有无渗漏现象发 生。 试验部位 天面层至首层东立面 检测部位 在幕墙接口和墙体连接处易渗漏部位 进行淋水检查 检测结果 无渗漏，合格
序号 1 2 3 4 5 6 7 8 9
参加试验人员签名： 专业工长(施工员)签名 专业承包施工单位 检查评定结果 施工班组长签名 经试水，无渗水现象，符合要求。 项目专业质量检查员（签名）:
年
月
日
年
月
日
监理((建设单位项目专业技术负责人签名):
年
月
日
玻璃幕墙淋水试验规范
玻璃幕墙淋水试验规范篇一:玻璃幕墙现场淋水检验方法报告北京奥林匹克公园(B区)国家会议中心配套设施幕墙工程现场抗渗淋水检测及水槽防渗漏试验方案一、工程简介1、工程名称:北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段2、建设地点:北京奥林匹克公园(B区，B19，B20地块)3、工程概况:工程总占地面积约4.15公顷，总建筑面积约26.4万平方米。
建筑檐高约60米。
4、施工范围:B、C座塔楼单元式、框架式幕墙，B座屋面玻璃采光顶、铝格栅装饰带等。
二、编制依据1、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工1程B标段施工合同文件及施工组织设计;2、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段幕墙工程施工图纸;3、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段土建结构施工图纸;4、《玻璃幕墙工程质量检验标准》JGJ/T139-2001三、现场淋水试验1、试验目的在幕墙安装期间定期进行现场淋水试验，为了检查幕墙工程在使用过程中的抗雨水渗漏情况。
2、试验要求每种外墙系统做3次淋水试验，分别在工程安装到5,，50,和100,时进行。
3、试验部位根据本工程的实际情况，位置由建筑设计单位指定。
选取幕墙上具有代表意义的板块(玻璃、石材、铝板板块)进行试验。
4、淋水试验方法根据《玻璃幕墙工程质量检验标准》(JGJ/T139-2001)行标的有关幕墙现场淋水检测方法，同时参照《建筑幕墙雨2水渗漏性能检测方法》(GB/T15228-94)和三性试验对雨水渗漏实际操作及判断依据等，提出如下现场淋水渗漏检测试验方法:1)、根据本工程的实际情况，我司建议采用现场的临时消防栓作为现场淋水试验水源。
2)、将幕墙淋水试验装置(见附图，按检验标准制作)安装在被检幕墙的外表面处(吊篮上)，每一检验区域喷淋面积1800mm*1800mm,使用4个喷嘴后连接软管,单个喷嘴喷淋直径为1060mm，四个喷嘴喷林面积为3.53m2，淋水总量不小于14L/min,喷嘴垂直于幕墙面,喷嘴到幕墙试件距离不小于530mm。
淋水试验
单位工程名称
炜赋花苑3#楼铝合金门窗工程
试验日期
2012年10月30日
分部工程名称
铝合金门窗工程
试验部位
10—12层铝合金门窗
施工单位
南通市恒盛幕墙装璜工程有限公司
项目经理
黄建兵
试验内容
检查外墙铝合金窗有无渗水。
试验情况
外墙铝合金窗采用0.6Mpa水压持续冲淋经现场监理选定的窗户十分钟以上，查验铝合金内窗户表面未发现潮湿、渗透现象，符合要求。
门窗外窗淋水试验记录
单位工程名称
炜赋花苑3#楼铝合金门窗工程
试验日期
2012年10月30日
分部工程名称
铝合金门窗工程
试验部位
1—3层铝合金门窗
施工单位
南通市恒盛幕墙装璜工程有限公司
项目经理
黄建兵
试验内容
检查外墙铝合金窗有无渗水。
试验情况
外墙铝合金窗采用0.6Mpa水压持续冲淋经现场监理选定的窗户十分钟以上，查验铝合金内窗户表面未发现潮湿、渗透现象，符合要求。
试验情况
外墙铝合金窗采用0.6Mpa水压持续冲淋经现场监理选定的窗户十分钟以上，查验铝合金内窗户表面未发现潮湿、渗透现象，符合要求。
试验结论
合格。
参加人员
试验人：
质检员：
施工负责人：
建设（监理）单位：
门窗外窗淋水试验记录
单位工程名称
炜赋花苑3#楼铝合金门窗工程
试验日期
2012年10月30日
分部工程名称
试验结论
合格。
参加人员
试验人：
质检员：
施工负责人：
建设（监理）单位：
.
门窗外窗淋水试验记录
建筑幕墙现场淋水试验方法
建筑幕墙现场淋水试验方法■ 范围本附录适用于各类建筑幕墙的现场淋水试验，通过现场检验，对有渗漏的部位进行修补.最后达到完全阻止水渗透的目的。
■ 测试范围幕墙的待测部位应具有典型性和代表性，应包括垂直的和水平的接缝，或其它有可能出现渗漏的部位。
幕墙的室内部分应便于观察渗漏状况，● 试验步骤1 应采用喷嘴(如B一25，型号为#6.030)。
此喷嘴与3/4时的水管连在一起，且配有一控制阀和一个压力计。
喷嘴处的水压应为200kPa至235kRa。
2 在幕墙的室外侧，选定长度为1.5米的接缝，在距幕坡表面约0.7米处。
沿与幕墙表面垂直的方向对准待测接缝进行喷水，连续往复喷水5分钟。
同时在室内侧检查任何可能的渗水。
如果在5分钟内未发现有任何漏水，则转入下一个待测的部位。
3 依次对选定的测试部位进行喷水，喷水顺序宜从下方横料的接缝开始，后是相邻的横料与竖料间的接缝，再后是竖料的接缝，直至试完待测区域内的所有部位。
4 对有渗水现象出现的部位，应记录其位置。
如果无法确定漏水的确切位置，则可采取下述步骤进行确定:1)待幕墙自然变干之后，自上而下地进行检查，并用防水胶带将非检查部位的接缝从室外侧进行密封。
2)重复试验。
3)如果无任何漏水，则可认为此接缝合格，不必再用胶带密封。
如果漏水，则此接缝应重新用胶带进行密封，防止在以后的试验中千扰其它部位的试验。
4)按照先下后上的检验原则，对待测范围内的所有接缝重复进行上述检验，直到找到漏水部位的确切位置。
● 修补和再测试1 对有漏水现象的部位，应进行修补。
待充分干燥后，进行再次测试，直到无任何漏水为止.2 在完成所有修补工作，且充分干燥后，应重新检测所有接缝。
如果仍有漏水，则须进行进一步的修补和再侧试，直到所有接缝都能满足要求.静电喷塑（静电粉末喷涂）工艺流程及各工序相关设备、材料简介/index/gongyi.htm/dgjc168_Article_10471.html镀铝锌钢板/aluzinc-index.htm/web/sygHPCS.nsf/$ByIDCS/SYS-P-CG1000#Usage镀铝锌钢板基板则由55%的铝，43.5%的锌和1.5%的硅组成的合金涂层，其防腐能力为同等条件的镀锌钢板基板的4-6倍，是用于屋面、外墙面比较理想的材料。
幕墙淋水试验规范
流量控制的标准
淋水试验中，流量应保持恒定，不得忽大忽小 流量的大小应根据幕墙的面积和高度进行计算和控制 流量控制应精确到±10%，以保证试验结果的准确性 试验过程中，应定期检查流量计，确保其正常工作
试验结果的判定标准
判定依据：淋水时间、水流量、水压等参数 合格标准：无渗漏、无水珠、无水渍 不合格情况：出现渗漏、水珠或水渍现象 处理措施：对不合格部位进行修补或更换材料
未来，幕墙淋水试验 规范将继续发挥重要 作用，为建筑幕墙工 程的发展提供有力保 障。
其他领域的应用情况
建筑领域：幕墙 淋水试验是建筑 行业中的一项重 要检测手段，用 域：淋水 试验在汽车行业 中也得到了广泛 应用，主要用于 检测汽车车身的 密封性能和防水
性能。
分析试验数据并得出结论
对淋水试验过程中收集的数据进行分析，包括水流量、水压、喷水角度等参数。 对比不同幕墙材料和结构的淋水效果，评估其防水性能和耐久性。 根据试验数据，判断幕墙是否存在渗漏、水渍等问题，并分析其原因。 结合试验结果，提出改进建议和优化方案，为幕墙设计和施工提供依据。
淋水试验的标准和要求
水压的大小和作 用时间对试验结 果有直接影响， 需根据幕墙的类 型和尺寸进行合 理设置。
淋水试验中，水 压的作用原理是 确保试验结果真 实可靠的关键因 素之一。
流量控制原理
淋水试验中，水流量的大小直接 影响到试验结果的准确性。
常用的流量控制方法包括使用流 量计和调节阀来控制水流。
流量控制原理通过精确控制水流 量，确保试验过程中水均匀地喷 淋在幕墙上。
风速：试验环境中 风速应保持稳定， 以避免风速变化对 试验结果产生影响 。
清洁度：试验环境 应保持清洁，以避 免尘埃、杂质等对 试验结果产生影响 。
淋水实验
2）成品线条部位、未作混凝土反坎、门窗边渗漏 处理，可将渗漏位置切开后补刷防水。 3） 门窗周边补刷防水涂膜时，除须保证塞缝收口 范围内涂满外，还应反到墙边至少50mm宽。 3、 压力灌浆 1）应采用凝固速度较快的专用灌浆材料。 2） 铝合金门窗周边渗漏通常采用灌浆的方法。 3）灌浆时，严禁在铝合金门窗框铝型材上钻孔。
淋水试验
。
简
•
介
渗水问题一直是困扰公司品质提升的问题，渗水对已装修用户造成较 大经济损失外，及对公司品牌造成较大的影响。 • 以下对淋水试验做简要介绍：
13.8% 窗渗水 卫生间渗水 屋面渗水 其它
58.9%
24.6%
2.7%
8/14/2013
一、外墙的淋水时间及范围
时 间： 1、一般情况下，外墙淋水试验应在外墙第一遍涂料完成7－10天、外架拆 除后尽快进行（对于质感涂料，宜在质感料完成而面油涂料未开始前进行）。
7）、 不超过6层的多层建筑，每个 立面在顶部布一条管即可。若立面 中间有横向凸出线条断开，则应根 据线条位置分段布管。 8）、淋水试验开始前，淋水单位应 将淋水范围内铝合金门窗全部关闭， 因安装原因无法关闭的门窗由门窗 施工单位负责封闭。
•
外墙线条处设置水管
三、淋水试验步骤
1、宜选择镀锌钢管或PPR管等具有较好刚度 的材料制作引水和淋水管件，引水管从外窗引 出，并做有效固定和保证淋水管不变形（每2 米设置不少于1个引水管或固定管）；
2、全面淋水持续时间不得少于24小时。全面淋水必须进行，不因下雨而
免予进行。 范 围： 1、建筑外墙、铝合金门窗、幕墙等。 2、玻璃与墙体未脱开的玻璃天窗、雨棚应对与墙体接缝位置进行24小时闭 水或淋水试验检查。
二 、外墙淋水试验的布管、淋水要求
玻璃幕墙工程淋水试验纪录
玻璃幕墙工程淋水试验纪录
工程名称
浙江美术馆
施工单位
上海华艺幕墙系统工程有限公司
试验项目
玻璃幕墙东立面
工程负责人
焦祝华
试验内容：
根据现场实际情况，幕墙淋水试验装置采用消防水管代替，喷嘴离幕墙表面间距为530mm，喷水在幕墙表面形成连续水幕，喷水水量控制为5.5L/（㎡·min），喷淋时间持续8min。
检查意见：
采光带喷水后，在室内观察无渗漏现象发生，符合设计要求和规范规定。
监理单位（盖章）
监理工程师：2007年09月26日
施工单位（盖章）
项目质量检查员：2007年09月26日
玻璃幕墙工程淋水试验纪录
工程名称
浙江美术馆
施工单位
上海华艺幕墙系统工程有限公司
试验项目
采光顶A
工程负责人
焦祝华
试验内容：
根据现场实际情况，采光顶淋水试验装置采用消防水管代替，喷嘴离采光顶表面间距为530mm，喷水在采光顶表面形成连续水幕，喷水水量控制为5.5L/（㎡·min），喷淋时间持续8min。
检查意见：
采光顶喷水后，在室内观察无渗漏现象发生，符合设计要求和规范规定。
监理单位（盖章）
监理工程师：2007年09月26日
施工单位（盖章）
项目质量检查员：2007年09月26日
玻璃幕墙工程淋水试验纪录
工程名称
浙江美术馆
施工单位
上海华艺幕墙系统工程有限公司
试验项目
采光顶D
工程负责人
焦祝华
试验内容：
根据现场实际情况，采光顶淋水试验装置采用消防水管代替，喷嘴离采光顶表面间距为530mm，喷水在采光顶表面形成连续水幕，喷水水量控制为5.5L/（㎡·min），喷淋时间持续8min。
外墙门窗淋水试验记录表格模板
精心整理试水（水池游泳池、污水池、沉砂池）
淋水试验（幕墙、外墙门窗）
蓄水试验（卫生间、厨房、阳台）
闭水试验（管道排水管道、污水管道）
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井（箱）施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
批准：审核：编写：校对：试验：
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
幕墙构件、组件加工制作记录。
幕墙淋水试验记录
武林建筑工程有限公司监制1 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制3 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制5 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制7 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制9 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制11 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制13 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制
武林建筑工程有限公司监制15 / 8
幕墙淋水试验记录
武林建筑工程有限公司监制。
幕墙淋水试验方案
幕墙淋水试验方案湛山宾馆改造（万邦中心）2#楼幕墙工程深圳金粤幕墙装饰工程有限公司二0一0年十二月一日幕墙淋水试验方案一、淋水试验设备准备1、配备加压水泵2、淋水管：（1）材料采用PPR管，直径25mm。
（2）淋水管根据幕墙分格确定大小尺寸，具体淋水管示意图。
（3）每根淋水管设两排喷淋孔，方向成90度（分别斜向下45度及斜向上45度），钻孔直径1.5mm，孔间距100mm。
（4）PPR管连接采用热熔连接法，防止水压过大造成渗漏二、淋水试验人员要求1、配备淋水试验设备维修人员2、试验检查人员对试验现场淋水情况进行检查，发现渗漏分析原因，进行处理。
3、请业主和监理安排专人对淋水试验全过程进行跟踪。
三、淋水试验具体操作1、试验地点选北立面、东立面5-7层。
2、试验时间：2010年12月26日～2010年12月30日3、淋水设备挂在窗机上到指定地点进行试验。
4、临水压控制在1,5kg左右，流量控制在3L/(㎡.min)以上，每次持续淋水时间不少于20min，或淋水至发生严重渗漏止水压为1.5公斤，管道直径25mm，管道流量：流量：Q=[P/(ρgSL)]∧(1/2)[0.15/(1*9.8*0.011*30)]∧(1/2)*10∧=22.58L/(㎡min)5、每一部分淋水试验结束24h后，由业主、监理和我司组织人员共同对幕墙进行观察检查，并形成幕墙淋水试验记录四、安全保证措施1、因在外立面进行幕墙淋水试验，选择无风或微风天气。
2、擦窗机操作和指挥由业主指定的有操作证人员进行。
3、淋水试验操作工由我司派专人进行。
4、擦装机额定载重为260公斤，喷淋管内水重为：(0.025/2)*(0.025/2)*3.13*(1.7*6+2.5*3+1.5*3)=10.875公斤两个人重：80公斤*2＝160公斤合计重量：170.875公斤＜260公斤，可以采用擦窗机附：1、淋水示意图2、幕墙淋水试验记录表。
屋面淋水试验
屋面雨后或淋水检验记录编号： 00 02 □□□幕墙淋水试验记录编号： 00 02工程名称扩大杭嘉湖南排杭州三堡排涝工程泵站上部建筑工程分部工程名称装饰装修（幕墙）项目经理陈进阳施工单位中天建设集团有限公司检查部位1~21轴南立面检查日期检验执行标准名称及编号《玻璃幕墙工程质量检验标准》JGJ139-2001检验过程及结果：试验时间：年月日实验部位：1~21轴南立面幕墙试验方法：如右图安装淋水试验装置，设置四个喷嘴，喷嘴离幕墙的距离为600mm，单个喷嘴喷淋直径为1060mm，喷水量≮4L（m²·min），四个喷嘴喷淋面积为3.53m²，喷淋时间持续5min。
渗漏部位、面积及复检结果：经检查屋面、檐沟无渗漏，檐沟无积水。
年月日验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日编号： 00 02 □□□工程名称扩大杭嘉湖南排杭州三堡排涝工程泵站上部建筑工程分部工程名称装饰装修（幕墙）项目经理陈进阳施工单位中天建设集团有限公司检查部位21~1轴北立面检查日期检验执行标准名称及编号《玻璃幕墙工程质量检验标准》JGJ139-2001检验过程及结果：试验时间：年月日实验部位：21~1轴北立面幕墙试验方法：如右图安装淋水试验装置，设置四个喷嘴，喷嘴离幕墙的距离为600mm，单个喷嘴喷淋直径为1060mm，喷水量≮4L（m²·min），四个喷嘴喷淋面积为3.53m²，喷淋时间持续5min。
渗漏部位、面积及复检结果：经检查屋面、檐沟无渗漏，檐沟无积水。
年月日验收结论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日编号： 00 02 □□□工程名称扩大杭嘉湖南排杭州三堡排涝工程泵站上部建筑工程分部工程名称装饰装修（幕墙）项目经理陈进阳施工单位中天建设集团有限公司检查部位F~A1轴西立面检查日期检验执行标准名称及编号《玻璃幕墙工程质量检验标准》JGJ139-2001检验过程及结果：试验时间：年月日实验部位：F~A1轴西立面幕墙试验方法：如右图安装淋水试验装置，设置四个喷嘴，喷嘴离幕墙的距离为600mm，单个喷嘴喷淋直径为1060mm，喷水量≮4L（m²·min），四个喷嘴喷淋面积为3.53m²，喷淋时间持续5min。
幕墙淋水试验记录
幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：B楼南立面：1~24层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。
施工单位意见（签章）监理（建设）单位意见（签章）工程负责人：质量员：幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：B楼北立面：1~24层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。
施工单位意见（签章）监理（建设）单位意见（签章）工程负责人：质量员：幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：B楼西立面：5~24层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。
施工单位意见（签章）监理（建设）单位意见（签章）工程负责人：质量员：幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：B楼东立面：6~24层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。
施工单位意见（签章）监理（建设）单位意见（签章）工程负责人：质量员：幕墙淋水试验记录工程名称：半导体芯片生产基地二期联合厂房（A、B、C区）部位：A楼南立面：1~12层检查日期：年月日面层种类铝板幕墙、玻璃幕墙观察检查试验经过及问题处理淋水试验在墙内侧要已安排人员检查，观察发现无渗漏！用装上喷嘴、直径为20mm的普通软管，垂直沿接缝前后缓缓移动喷射，喷射时间为20分钟（水压≥210Kpa）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总监理工程师：
日 期：
A4报验申请表
工程名称：时代家园商住楼编号：001
致： 山东天元建设工程监理有限公司 （监理单位）
我单位已完成了铝合金窗安装工程现报上该工程报验申请表，请予以审查和验收。
附件：检验批质量验收记录
分包单位（章）临沂利蒙门窗幕墙工程有限公司
幕墙淋水试验记录
鲁MO-017
工程名称
时代家园商住楼
验收日期
年 月 日
试水方法
淋水
图 号
工程检查验收部位及情况
以20m长度作为一个试验段，要在进行镶嵌密封后，并在接缝上按设计要求先进行防水处理后，再进行渗漏性检测。
喷射一水头应垂直于墙面，没接缝前缓缓移动，每处喷射时间约为5min(水压力至少达210kpa)。实验时在墙内侧安排人员检查是否存在渗漏现象。
试
验
结
果
经Hale Waihona Puke 验无渗漏施工单
位
专职质检员：
试验员：
年 月 日
监理建设单位
监理工程师
（建设单位项目负责人）
年 月 日
A2施工组织设计（方案）报审表
工程名称：时代家园商住楼编号：001
致： 山东天元建设工程监理有限公司 （监理单位）
我方已根据施工合同的有关规定完成了时代家园商住楼铝合金窗工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附件：开工报告
分包单位（章）临沂利蒙门窗幕墙工程有限公司
项目经理：
日 期： 年 月 日
审查意见：
项目监理机构：山东天元建设工程监理有限公司
总/监理工程师：
日 期： 年 月 日
开 工 报 告
建设单位：临沂建阳房地产有限公司
工程名称
时代家园商住楼
地点
临沂北园路至临西一路东100米
施工单位
监理单位
山东天元建设工程监理有限公司
建筑面积
结构层数
中标价格
承包方式
施工分包
定额工期
计划
开工日期
计划
竣工日期
合同编号
/
说
明
建设工程施工许可证
施工组织设计（含主要管理人员和特殊工种资格证明）
施工测量放线
主要人员，材料，设备进场
施工现场道路，水电通讯等已具备条件
上述工作已就绪，年月日正式开工，希望监理建设单位，位于年
月日前进行审核，
特此报告。
附： 施工组织设计（方案）
分包单位（章）临沂利蒙门窗幕墙工程有限公司
项目经理：
日期： 年 月 日
专业监理工程师审查意见：
该施工组织设计符合及施工规范要求，方案先进、可靠、经济、同意实施。
专业监理工程师：
日期： 年 月 日
总监工程师审查意见：
该施工组织设计符合设计及施工规范要求，方案先进、可靠、经济，同意实施。
施工单位：
项目经理：
日 期： 年 月 日
审核意见：
总监理工程师（建设单位项目负责人）：
日期： 年 月 日
项目经理：
日 期：年 月 日
审查意见：
项目监理机构：山东天元建设工程监理有限公司
总/监理工程师：
日 期：年 月 日
分项工程开工/复工报审表
工程名称：时代家园商住楼
致： 山东天元建设工程监理有限公司 （监理单位）
我方承担的时代家园商住楼工程，已完成玻璃幕墙各项工作具备开工条件，特此申请施工，请核查并签发开工指令。
