照明路灯及交通信号灯管线埋设、手孔井交底
路灯预埋安全技术交底模板
一、交底目的为确保路灯预埋施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。
二、交底对象所有参与路灯预埋施工的施工人员、技术人员及管理人员。
三、交底内容1. 工程概况- 工程名称：[填写工程名称]- 施工单位：[填写施工单位名称]- 施工地点：[填写施工地点]- 施工时间：[填写施工时间]2. 施工安全注意事项1. 施工人员必须经过专业培训，取得上岗证后方可上岗作业。
2. 施工现场必须设置明显的安全警示标志，确保施工区域安全。
3. 施工前应进行现场勘查，了解地下管线、电缆等设施情况，避免施工过程中发生意外。
4. 施工过程中应严格遵守操作规程，严禁违章作业。
3. 施工安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场应配备足够的消防器材，并定期检查、维护。
3. 施工过程中应设置安全警戒线，防止无关人员进入施工区域。
4. 施工过程中应避免交叉作业，确保施工安全。
4. 预埋操作要点1. 预埋前应进行测量放线，确保预埋位置准确。
2. 预埋管道应选用符合国家标准的材料，并确保管道连接牢固。
3. 预埋管道周围应回填压实，防止管道移位。
4. 预埋管道应做好标识，方便后续施工及维护。
5. 应急处置措施1. 施工过程中如发生安全事故，应立即停止施工，并组织人员救援。
2. 及时上报事故情况，按照事故应急预案进行处理。
3. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。
四、交底要求1. 施工单位应组织施工人员认真学习本次安全技术交底内容。
2. 施工人员应熟练掌握安全操作规程，确保施工安全。
3. 施工过程中应严格执行安全措施，确保施工顺利进行。
五、附件1. 路灯预埋施工方案2. 路灯预埋安全技术措施3. 事故应急预案六、备注本安全技术交底模板仅供参考，具体内容应根据实际工程情况进行调整。
施工过程中，施工单位应加强安全管理，确保施工安全。
---以上模板仅供参考，实际交底内容需根据具体工程情况和相关安全法规进行调整。
道路路灯安全技术交底模板
一、交底目的为确保道路路灯施工安全，提高施工人员的安全意识，防止安全事故的发生，现将道路路灯施工安全技术交底如下。
二、交底内容1. 施工现场安全规定（1）施工人员必须遵守国家有关安全生产的法律、法规和标准，严格执行本工程的安全技术交底。
（2）施工现场必须设置安全警示标志，明确警示内容，提醒施工人员注意安全。
（3）施工现场应保持整洁，材料堆放整齐，不得占用消防通道。
2. 施工人员安全要求（1）施工人员必须穿戴符合国家标准的安全帽、安全带、防尘口罩等个人防护用品。
（2）高空作业人员必须佩戴安全带，并应系牢。
（3）施工人员必须接受安全教育培训，了解本工程的安全技术交底，掌握安全操作规程。
3. 施工设备安全要求（1）施工设备必须符合国家标准，并定期进行检修、保养。
（2）施工设备操作人员必须熟悉设备性能，掌握安全操作规程。
（3）施工现场禁止使用未经检验、维修的施工设备。
4. 道路路灯施工安全要点（1）施工前，应对施工现场进行安全检查，确保施工环境安全。
（2）施工过程中，严禁在施工区域进行无关活动，防止发生意外事故。
（3）道路路灯施工过程中，应保持施工现场整洁，不得随意堆放材料。
（4）施工人员应按照设计图纸和施工方案进行施工，确保施工质量。
（5）施工过程中，应注意保护原有道路设施，不得损坏。
（6）施工过程中，应避免对周边居民、车辆造成影响。
5. 道路路灯施工常见事故及预防措施（1）触电事故：施工人员必须穿戴绝缘手套、绝缘鞋，确保施工设备接地良好。
（2）高空坠落事故：高空作业人员必须佩戴安全带，并系牢；施工现场应设置安全防护网。
（3）机械伤害事故：施工设备操作人员必须熟悉设备性能，遵守操作规程；施工现场应设置警示标志。
三、交底人及接受人交底人：XXX接受人：XXX四、交底时间XXXX年XX月XX日五、注意事项1. 施工人员必须认真学习本安全技术交底，掌握安全操作规程。
2. 施工过程中，如发现安全隐患，应及时报告，并采取措施予以消除。
路灯技术交底
技术交底书
工程项目：合作化高架C匝道工程
项目名称合作化路高架C匝道工程
时间地点
交底人
路灯技术交底
交底内容：
1、本次路灯管线预埋工程分为道路和桥梁两部分，其中凡事涉及到混凝土构件预埋的部位，由项目部负责施工，其余道路结构层内预埋的构件由项目部负责放样定位，路灯处负责施工。
混凝土预埋的部位包括高架桥桥面顶板、华元路跨线桥及引坡的中央分隔带、防撞护栏。
2、工程报验程序：工序验收工作由南京旭光监理负责，同时每道工序施工完成后还要通过路灯管理处验收后才能浇筑混凝土。
比如防撞护栏内预埋管道，在护栏钢筋绑扎完成、管道预埋后先进行第一次验收，合格通过后，浇筑混凝土，混凝土施工完毕后再进行第二次检查，如果管线堵塞无法穿线则还要进行返工处理。
所以，请各班组在施工过程中一定要注意管道接头的连接密封情况。
3、由于项目部只是配套施工，班组只需要负责人工安装、扎丝、焊条等辅材。
施工中的主材均有路灯管理处配套发送，材料供应实行限额领料制度。
施工前由路灯管理处配送到工地，双方签收（发）货单，签单后材料由项目部保管。
在施工中，请各班组减少损耗。
4、施工技术要求及注意事项详见设计图纸《景观照明施工图设计》、《道路照明施工图设计》，特别提醒的是，如果同一位置在《景观照明施工图设计》、《道路照明施工工作图》均有标注，则表明在该处预埋管线有2根，不能单单以为1
根。
5、预埋工序统一由何春根进行报验。
6、相关图纸各班组负责人人手一份。
交底人：
被交底人：
- 2 -。
路灯施工要点及技术交底
路灯施工要点及技术交底
路灯施工技术交底
1、定位、划线，详细参照图纸安装要求，没有图纸要求则安装位置为距离路牙
石500mm-750mm,路灯间距在30米左右！
2、基础制作，钢筋笼及地脚螺栓有设计图纸最好按照图纸制作，如果没有则按
照监理要求制作，监理没要求的按照厂家提供的制作！此处钢筋要见证送检
3、开挖按照规范要求开挖，如监理同意可就现场情况适当调节！混凝土浇筑最
好预支模板，并把接地极（50*50*5角钢）直接打入地下并和钢筋笼焊接好！
浇筑前一定要请监理到场，如监理不到场要拍照片或视频保存好！此处商混做试块（标明标号、日期、使用位置）见证送检，
4、开挖沟槽，按照要求开挖深度为500mm，遇过路采用钢管敷设并灌沙恢复，
基础上PE管头用旧布或其他物品塞紧，防止灌入混凝土！
5、电缆穿线，基础上预留长度为灯杆小门上口边缘一齐！并用防盗卡锁紧，转
弯或搭接处预留检查井，穿线完毕后，用兆欧表进行绝缘电阻测试，绝缘电阻应1KV以下低压系最低均作10MΩ左右为经验标准.即高于10MΩ即可送电！当然越大越好，最好无穷大！
6、电缆头压接，用铝管或铜管双压接，然后是三层防水一层绝缘用胶布缠裹！
用防水胶布做跨内交叉缠绕！胶布缠绕完毕后，线头向上防止水流进接头处！
连接灯头线时根据要求安装保险或空开、漏电开关等，
7、灯具吊装、安装时一定要及时调节灯杆垂直度及灯头的垂直度，一次性完成，
地脚螺栓可采用加强螺母大边平垫紧固、如不用加强螺母，则必须双螺母锁紧！灯具安装完成，及时进行地脚螺栓包封！。

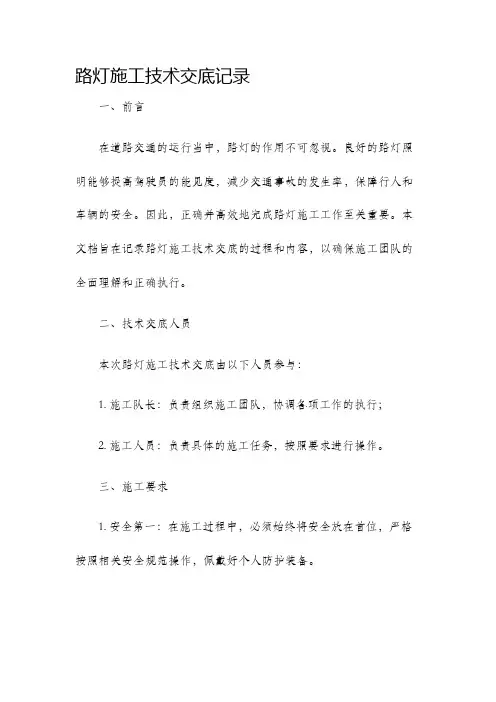

路灯施工技术交底记录
路灯施工技术交底记录一、前言在道路交通的运行当中，路灯的作用不可忽视。
良好的路灯照明能够提高驾驶员的能见度，减少交通事故的发生率，保障行人和车辆的安全。
因此，正确并高效地完成路灯施工工作至关重要。
本文档旨在记录路灯施工技术交底的过程和内容，以确保施工团队的全面理解和正确执行。
二、技术交底人员本次路灯施工技术交底由以下人员参与：1. 施工队长：负责组织施工团队，协调各项工作的执行；2. 施工人员：负责具体的施工任务，按照要求进行操作。
三、施工要求1. 安全第一：在施工过程中，必须始终将安全放在首位，严格按照相关安全规范操作，佩戴好个人防护装备。
2. 施工流程：按照设计方案进行施工，包括布线、安装灯杆、安装灯具等环节，确保施工质量符合要求。
3. 灯具选型：根据项目要求选择合适的路灯类型，保证照明效果和能源消耗的平衡。
4. 线路布置：灯杆与灯杆之间的电缆布置应符合规范，避免交叉敷设，减少故障发生率。
5. 接地处理：路灯及其电缆应进行良好的接地处理，确保安全并减少雷击的影响。
6. 电路连接：电路连接及调试过程中，必须按照相关要求进行操作，确保电气性能符合规范。
7. 维护保养：路灯施工完成后，施工人员还要维护灯具正常工作，并定期进行检查和维修，确保路灯的持久稳定运行。
四、具体交底内容1. 施工流程交底：a. 现场勘测和布线b. 挖掘灯杆基础c. 安装灯杆d. 进行电力线路的敷设e. 连接灯具电缆f. 灯具调试和电气连接测试g. 进行接地处理h. 完善施工记录文件2. 灯具选型:a. 路灯类型：根据道路的性质和设计要求选择路灯类型，如路旁灯、中央隔离带灯等。
b. 照明效果：根据道路宽度和交通流量确定灯具的照度要求，选择合适的灯具亮度和光分布曲线。
c. 能源消耗：根据能源节约要求选择高效节能的灯具。
3. 线路布置:a. 电缆规格：根据灯具功率和线路长度选择合适规格的电缆，确保电压降低不大于规定值。
b. 敷设方式：灯杆与灯杆之间的电缆敷设应避免交叉，并采取合适的保护措施，防止损坏和腐蚀。

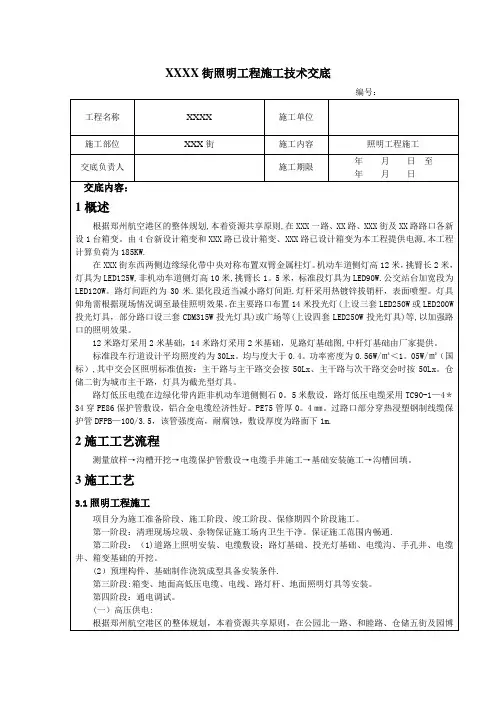

照明工程技术交底
施工准备
穿拉线
清扫管路
放线及断线
导线与带线的绑扎
穿接线
导线包扎
线路检查绝缘摇测
b.选择导线：各回路的导线应严格按照设计图纸选择型号规格，相线、零线及保护地线应加以
区分,用黄、绿、红导线分别作 A、B、C 相线，黄绿双色线作接地线,蓝线作零线.
c。穿带线：穿带线的目的是检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工
④路灯基础 a.根据设计院给出的道路桩号,结合地面照明施工图纸定出灯基础，采用人工开挖。 b。根据放出的手孔井开挖线，在线外四周设置安全警示带.以免安全事故发生. c.根据标注的基础开挖线，按照图纸深度，炮锤破除路灯基础。如遇到不良地质土层应进行地 基处理，地基承载能力设计值要求不小 nbm 于 120MPa。 d.按规范要求施工,基础深度允许偏差值不大于+100mm，-50mm.当土质原因等造成基础坑深度与 设计偏差+100mm 以上时,应按以下规定处理： 1）偏差在+100—+300mm 时，采用铺石灌浆处理； 2）偏差超过+300mm 时，超过+300mm 的部分可采用填土、沙石夯实处理，分层夯实厚度不大于 100mm，然后采用铺石灌浆处理。 e。破除建筑垃圾外运. ⑤电缆井 a。根据放出的电缆井开挖线,在线外四周设置安全警示带。以免安全事故发生。 b.据施工图定位电缆井位置，同时标出电缆井开挖线,基底四周工作面各加宽 50cm. c。据开挖线，图纸深度，炮锤破除电缆井基础，之后人工清理建筑垃圾。 d。电缆井基坑开挖之后必须用锥形标对电缆井基坑进行围护、遮盖。以免安全事故发生 e。开挖的建筑垃圾外运。 ⑥砌筑手孔井、电缆井、浇筑路灯基础 砌筑手孔井 a.手孔井基础铺筑 20cm 厚三七灰土，人工夯实达到设计要求，然后铺筑垫砖两层，干砂填缝。 b。砌筑手孔井砖墙体,墙体两侧预留φ50 穿线管孔。 c.复合塑料井盖安装。 ⑥浇筑路灯基础 法兰盘基础示意图 a.根据图纸设计要求制作好钢筋笼。基础内预埋 4 根 M24 地脚螺栓。 b。在已挖好的基础内打入Ф20 长度为 2。5 米的接地圆钢，接地圆钢等钢筋笼放入后，焊接其 上，并用镀锌扁钢引出至灯杆基础后的手孔井中与Ф20 的接地线,形成统一的接地系统。 c.支撑垫层、基础混凝土模板。模板采用木模板. d.放入钢筋笼，及Ф32 两根 PE 管，一根穿照明电线，一根备用。 e。浇筑 C20 混凝土，混凝土采用商品混凝土，浇筑混凝土时，进行合适的振捣,并放好法兰盘. 完成后再进行混凝土的养护，直到混凝土达到设计要求的 90％以上，然后拆模。 f.检验、校准：基础固定后，用水平尺测量法兰水平高度，用卷尺测量其中心位置，若有偏差 将要调整基础法兰，地角和螺栓水平位置和松紧达到设计要求。 ⑦埋管、回填电缆沟、井周
路灯预埋施工安全技术交底模板
一、施工前安全交底1. 工程概况- 项目名称：[项目名称]- 施工地点：[施工地点]- 施工单位：[施工单位名称]- 施工负责人：[施工负责人姓名]- 施工时间：[施工开始时间]至[施工结束时间]2. 安全注意事项- 施工人员必须佩戴安全帽，系好安全带，穿着合适的劳动防护用品。
- 施工现场必须设置明显的安全警示标志，确保施工区域安全有序。
- 未经培训的人员不得进入施工现场。
3. 施工准备- 施工前必须对施工人员进行安全教育和技术交底。
- 检查施工工具、设备是否完好，确保其安全性能。
- 根据施工图纸，对施工区域进行实地勘察，了解地下管线、电缆等设施情况。
4. 施工步骤及安全要点- 基础施工1. 按照设计要求进行基础挖掘，确保挖掘深度符合规范要求。
2. 挖掘过程中，注意观察周围环境，防止挖掘到地下管线、电缆等设施。
3. 基础混凝土浇筑前，对模板进行加固，防止浇筑过程中发生变形或倒塌。
4. 混凝土浇筑过程中，确保浇筑均匀，避免产生裂缝。
- 预埋件安装1. 按照设计要求，将预埋件放置在基础混凝土中，确保预埋件位置准确。
2. 预埋件周围混凝土浇筑时，注意防止预埋件移位或变形。
3. 预埋件安装完成后，进行隐蔽工程验收。
- 模板拆除1. 混凝土达到设计强度后，方可进行模板拆除。
2. 拆除模板时，注意防止模板碎片飞溅伤人。
5. 施工过程中的安全措施- 施工过程中，必须遵守各项安全操作规程，确保施工安全。
- 施工现场设置专人负责安全监督，发现安全隐患及时整改。
- 施工人员应熟悉急救知识，确保在发生意外时能够及时进行自救或互救。
二、施工中安全交底1. 现场安全检查- 每班次施工前，对施工现场进行安全检查，确保施工环境安全。
- 检查施工人员是否正确佩戴安全防护用品，发现违规行为立即制止。
2. 施工过程中注意事项- 施工过程中，严格按照施工方案进行操作，不得擅自更改。
- 发现异常情况，立即停止施工，并及时上报。
3. 施工结束后安全交底- 施工结束后，对施工人员进行安全教育和总结，强调安全意识。
路灯照明施工安全技术交底模板
一、交底目的为确保路灯照明施工过程中的安全，提高施工人员的安全意识，明确施工安全要求，特进行本次安全技术交底。
二、施工范围本次安全技术交底适用于所有路灯照明工程的施工，包括但不限于路灯安装、线路敷设、变压器安装、调试等环节。
三、施工人员要求1. 施工人员必须经过专业培训，持有相关操作证书。
2. 施工人员应熟悉本工程的安全技术交底内容，并严格遵守操作规程。
3. 施工人员应佩戴必要的安全防护用品，如安全帽、绝缘手套、防护眼镜等。
四、施工安全注意事项1. 施工前的准备工作- 检查施工现场的电源是否断开，确保无电作业。
- 检查施工区域是否有易燃易爆物品，并做好防火措施。
- 确定施工路线，避免与其他施工区域交叉作业。
2. 路灯安装- 使用合适的起重设备进行路灯安装，确保设备完好无损。
- 路灯安装时，应确保固定牢固，防止路灯倾倒。
- 高空作业时，必须系好安全带，并配备专业人员进行监护。
3. 线路敷设- 线路敷设前，应检查电缆是否符合规格，避免使用破损电缆。
- 线路敷设时，应保持电缆整齐，避免交叉、重叠。
- 线路连接处应做好绝缘处理，防止漏电。
4. 变压器安装- 变压器安装前，应检查设备是否完好，接地是否牢固。
- 安装过程中，应避免损坏变压器绝缘层。
- 变压器周围应设置警示标志，防止无关人员靠近。
5. 调试与试运行- 调试前，应确保所有设备安装完毕，并符合设计要求。
- 调试过程中，应密切观察设备运行状态，发现异常立即停止调试。
- 试运行期间，应确保路灯照明效果良好，无安全隐患。
五、应急措施1. 发生触电事故时，应立即切断电源，并采取紧急救护措施。
2. 发生火灾时，应立即使用灭火器进行灭火，并拨打火警电话报警。
3. 发生高空坠落事故时，应立即进行救援，并拨打急救电话。
六、交底记录本次安全技术交底由（交底人姓名）于（交底日期）对（施工人员姓名）进行，施工人员已认真学习并承诺严格遵守安全操作规程。
七、附件1. 路灯照明施工安全技术操作规程2. 施工现场安全防护用品清单3. 应急预案---注意事项：本模板仅供参考，具体施工安全措施应根据实际情况进行调整。
路灯管线施工安全技术交底模板
一、工程概况1. 工程名称：_______路灯管线施工项目2. 施工单位：_______3. 施工地点：_______4. 施工时间：_______5. 施工内容：路灯线路敷设、电缆铺设、灯具安装等。
二、安全注意事项1. 人员安全- 施工人员必须经过专业培训，取得相关资格证书后上岗。
- 所有施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
- 施工现场设立安全警示标志，明确警示区域。
2. 用电安全- 施工现场必须严格遵守国家有关电气安全规范。
- 施工前应检查所有电气设备，确保其安全可靠。
- 施工过程中，严禁非专业人员操作电气设备。
- 禁止在高压线下进行施工，如需施工，应采取有效隔离措施。
3. 机械安全- 施工现场所有机械设备必须符合国家相关安全标准。
- 机械设备操作人员必须经过专业培训，取得操作资格证书。
- 机械设备运行前应检查设备状态，确保运行安全。
- 施工现场禁止酒后操作机械设备。
4. 高处作业安全- 高处作业人员必须经过专业培训，取得相关资格证书。
- 高处作业时，必须使用安全带，并做好安全防护措施。
- 高处作业区域设置安全警戒线，非作业人员禁止入内。
5. 交通安全- 施工现场设置明显的交通警示标志，确保交通畅通。
- 施工车辆必须遵守交通规则，确保行车安全。
- 施工现场禁止无关车辆进入。
三、施工步骤及安全要求1. 前期准备- 施工前，应进行现场勘察，了解周边环境，制定详细的施工方案。
- 施工人员应熟悉施工图纸，了解施工工艺和安全要求。
2. 线路敷设- 线路敷设前，应检查电缆质量，确保电缆完好无损。
- 敷设电缆时，应保持电缆平直，避免扭曲、压扁。
- 电缆敷设过程中，应避免与其他管道、设施交叉。
3. 灯具安装- 安装灯具前，应检查灯具质量，确保灯具完好无损。
- 安装灯具时，应保持灯具垂直、水平，确保安装牢固。
- 灯具安装完成后，应进行试灯，确保灯具正常工作。
4. 后期验收- 施工完成后，应进行自检、互检，确保工程质量符合要求。
照明路灯及交通信号灯管线埋设 手孔井交底
技术交底记录编号：HKG—6—JJ001工程名称施工单位交底部位：工序名称照明路灯及交通信号灯管线埋设、手孔井交底1、交底依据、城市道路照明工程施工及验收规范 CJJ89-2012、设计图纸及其他相关规范2、交底内容标准路段路灯电缆分部在路东、西边绿化带内距人行道侧石米处敷设，采用VLV-4X35和VLV-4X50电缆穿DN75PE管敷设。
过路部分采用涂塑钢管保护，敷设深度为路面下1米。
电缆拐弯处设电缆井，每套灯均设电缆井；电缆过桥梁时，穿埋于桥梁设施带内涂塑钢管敷设。
、施工准备：材料准备：低压电缆套管PEΦ75、电缆套管N-HAP DN100/4、 N-HAP DN150/喷塑钢管已运至现场并复试合格；Φ12镀锌圆钢已运至现场并复试合格；C20、C25混凝土、M10水泥砂浆配合比设计已经试验合格。
水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。
井盖已确定厂家送检合格。
机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。
技术准备：已有水泥石灰土最大干密度、最佳含水量试验数据。
测量控制网复测满足精度及施工要求。
、施工要求标准段管线埋设程序：沟槽开挖人工整平基底浇筑混凝土垫层铺设管道及镀锌圆钢沟槽回填压实。
横穿道路下面的电缆管，在二灰土施工完成后，反开挖电缆管沟槽，沟槽回填用C20混凝土回填至设计二灰土顶面高程。
电缆管的埋设在路面或绿化带下面1米处，电缆管的埋设应顺直，不得呈波浪形，不得转折。
破损的电缆管不得使用。
电缆管的管头应用麻袋封堵防止泥浆等杂物进去堵塞管道。
电缆井施工程序：基坑开挖人工整平基底铺设水泥石灰土并压实垫二层烧结非粘土砖并用干砂填缝砖砌检查井并预留孔道砂浆抹面浇筑C25压顶混凝土安装电缆井盖。
烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
路灯工程技术交底
工程名称交底部位工程编号日期1．主要机具主要机具有：尖、平头铁锹、手锤、铁镐、撬棍、钢尺、坡度尺、小线或者20＃铅丝等。
2．作业条件(1)土方开挖前，应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。
(2)场地要清理平整，开挖低于地下水位的基坑，管沟时，应根据当地工程地质资料，采取措施降低地下水位，普通要降至低于开挖底面的 0．5m，然后再开挖。
3．操作工艺工艺流程：确定开挖顺序和坡度→距马路边石 20cm 开挖→修整槽边→清底1)路灯基础。
普通粘性土可自上而下分层开挖，每层深度以60cm 为宜，从开挖端部逆向倒退按踏步型挖掘。
碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。
2)挖管沟和开挖基本相同，仅沟帮不切直修平。
标高按地面沟底标高上返为 120cm 基准点，检查沟底标高，最后修整沟底。
3)开挖路灯基础坑或者管沟，当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水，开挖后，在挖到距坑底 120cm 以内时；检查距坑边尺寸，确定坑宽标准，据此修整坑帮，最后清除路灯基础底坑的土方，修底铲平。
4)基坑和管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。
在开挖路灯基础坑边弃土时，应保证边坡和直立帮的稳定。
当土质良好时，抛于坑边的土方(或者材料) ，应距沟边缘 0．8m 以外。
5)开挖基坑的土方，在场地有条件堆放时，留足回填需用的好土，多余的土方运出，避免二次搬运。
6)土方开挖普通不宜在雨季进行，否则工作面不宜过大，应分段逐片的分期完成。
4．质量标准，基坑和管沟基底的土质必须符合设计要求，并严禁扰动。
5．成品保护施工中如发现有文物或者古墓等，应妥善保护，并应即将报请当地有关部门处理后，方可继续施工。
如发现有测量用的永久性标桩或者地质、地震部门设置的长期观测点等，应加以保护。
在敷设地上或者地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面允许，施工中应采取措施，以防止损坏管线。
照明路灯及交通信号灯管线埋设、手孔井交底
技术交底记录编号：HKG—6—JJ001——仅供参考工程名称施工单位交底部位：工序名称照明路灯及交通信号灯管线埋设、手孔井交底1、交底依据1.1、城市道路照明工程施工及验收规范 CJJ89-20121.2、设计图纸及其他相关规范2、交底内容标准路段路灯电缆分部在路东、西边绿化带内距人行道侧石0.5米处敷设，采用VLV-4X35和VLV-4X50电缆穿DN75PE管敷设。
过路部分采用涂塑钢管保护，敷设深度为路面下1米。
电缆拐弯处设电缆井，每套灯均设电缆井；电缆过桥梁时，穿埋于桥梁设施带内涂塑钢管敷设。
2.1、施工准备：材料准备：低压电缆套管PEΦ75、电缆套管N-HAP DN100/4、 N-HAP DN150/4.5喷塑钢管已运至现场并复试合格；Φ12镀锌圆钢已运至现场并复试合格；C20、C25混凝土、M10水泥砂浆配合比设计已经试验合格。
水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。
井盖已确定厂家送检合格。
机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。
技术准备：已有水泥石灰土最大干密度、最佳含水量试验数据。
测量控制网复测满足精度及施工要求。
2.2、施工要求标准段管线埋设程序：沟槽开挖人工整平基底浇筑混凝土垫层铺设管道及镀锌圆钢沟槽回填压实。
横穿道路下面的电缆管，在二灰土施工完成后，反开挖电缆管沟槽，沟槽回填用C20混凝土回填至设计二灰土顶面高程。
电缆管的埋设在路面或绿化带下面1米处，电缆管的埋设应顺直，不得呈波浪形，不得转折。
破损的电缆管不得使用。
电缆管的管头应用麻袋封堵防止泥浆等杂物进去堵塞管道。
电缆井施工程序：基坑开挖人工整平基底铺设水泥石灰土并压实垫二层烧结非粘土砖并用干砂填缝砖砌检查井并预留孔道砂浆抹面浇筑C25压顶混凝土安装电缆井盖。
烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
道路照明工程施工
道路照明工程施工是一项重要的城市基础设施建设项目，它关系到城市道路的安全、有序和畅通，同时也关系到市民的出行质量和城市形象的提升。
本文将从道路照明工程施工的准备、施工流程、质量控制和安全保障等方面进行详细介绍。
一、施工准备在道路照明工程施工前，首先要进行施工准备工作。
施工准备包括熟悉施工图纸及相关设计文件、标准规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。
此外，还需备齐施工用料及施工机具，并与设备材料部及质量管理部一起进行工程设备及材料的检验工作。
同时，要组织学习安全规程及规章制度，对施工人员进行全面的安全技术交底。
二、施工流程道路照明工程施工流程主要包括路灯基础工程施工、管线预埋施工、电缆敷设施工、手孔井施工、路灯安装、防盗措施施工和配电箱安装等环节。
1. 路灯基础工程施工：根据设计图纸，进行路灯基础的开挖、浇筑和养护，确保基础牢固可靠。
2. 管线预埋施工：在道路施工过程中，预埋管线，确保管线布局合理、走向正确。
3. 电缆敷设施工：按照设计要求，进行电缆的敷设，包括直埋、架空和隧道敷设等方式。
在施工过程中，要确保电缆的质量和安全。
4. 手孔井施工：根据设计要求，进行手孔井的施工，包括井筒的制作、安装和回填。
5. 路灯安装：对立杆、灯具等进行安装，确保安装牢固、位置准确。
6. 防盗措施施工：为了防止路灯设备被盗，需进行防盗措施施工，如安装防盗锁、报警系统等。
7. 配电箱安装：根据设计要求，进行配电箱的安装，包括箱体的固定、线路的连接等。
三、质量控制道路照明工程施工过程中，要严格把控工程质量。
质量控制主要包括以下几个方面：1. 材料质量控制：确保所使用的电气设备、材料等符合国家相关标准，具有合格证和产品说明书等技术文件。
2. 施工质量控制：严格按照施工工艺和标准进行施工，确保施工过程中的各个环节符合设计要求。
3. 验收质量控制：工程完成后，进行验收，确保工程质量达到预期目标。
路灯工程施工安全交底
路灯工程施工安全交底一、工程概况本项目为XXX路灯工程，工程内容包括道路路灯的安装、调试及维护。
工程地点位于XXX地区，施工期间需确保工程质量、进度和安全。
为确保工程施工的顺利进行，特制定本施工安全交底。
二、安全施工要求1. 施工人员必须具备相应的技能和资质，熟悉施工图纸和施工方案，了解工程特点及安全风险。
2. 施工前，施工单位应组织施工人员认真学习本项目的安全施工方案，确保每位施工人员了解并掌握相关安全知识。
3. 施工过程中，施工人员应严格遵守国家法律法规、施工现场管理制度和安全生产规定，做到不违章作业。
4. 施工单位应做好施工现场的安全防护工作，设置明显的警示标志，确保施工区域的安全。
5. 施工单位应做好施工现场的临时设施布置，合理规划施工场地，确保施工过程中的安全。
6. 施工单位应加强对施工设备的管理，确保设备安全运行，防止意外事故发生。
7. 施工单位应做好施工现场的消防工作，配备足够的消防器材，确保火灾事故的及时处理。
8. 施工单位应做好施工现场的卫生与环境保护工作，严格执行环保法规，确保施工过程中的环境卫生。
三、安全隐患排查与处理1. 施工单位应定期组织安全隐患排查，发现问题及时整改，确保工程安全。
2. 施工过程中，施工人员应密切关注施工现场的安全状况，发现安全隐患立即上报并处理。
3. 对于重大安全隐患，施工单位应立即暂停施工，组织专家进行评估，待隐患消除后方可恢复施工。
4. 施工单位应建立健全应急预案，提高应对突发事故的能力。
四、安全培训与教育1. 施工单位应定期组织安全培训，提高施工人员的安全意识，掌握安全操作技能。
2. 施工单位应对新入职人员进行安全教育培训，确保其了解施工现场的安全规定和操作规程。
3. 施工过程中，施工单位应加强对施工人员的现场监督，确保安全措施的落实。
五、安全事故处理1. 发生安全事故时，施工单位应立即启动应急预案，组织救援，确保受伤人员得到及时救治。
2. 施工单位应认真调查事故原因，分析事故教训，提出整改措施，防止类似事故的再次发生。
路灯照明安全技术交底模板
一、交底项目：路灯照明施工二、交底日期：年月日三、施工单位：四、分项工程名称：路灯照明工程五、交底提要：为确保路灯照明工程施工安全，提高施工质量，现将本工程的路灯照明安全技术要求及注意事项进行交底。
六、交底内容：1. 施工前的准备工作：- 施工前应详细了解施工现场情况，包括地形、地貌、地下管线分布等。
- 对施工人员进行安全教育培训，提高安全意识。
- 检查施工机械设备、工具及材料，确保其安全可靠。
2. 施工过程中的安全注意事项：- 严格执行操作规程，确保施工安全。
- 施工人员必须佩戴安全帽、安全带等防护用品。
- 上下立体交叉作业时，应设置隔离设施，防止物体坠落。
- 高空作业时，必须使用安全绳索，确保安全。
- 严禁酒后、疲劳作业。
- 施工现场应设置明显的安全警示标志。
3. 电气安全注意事项：- 严格遵守电气安全操作规程，确保电气设备安全运行。
- 施工现场应设置临时配电箱，并安装漏电保护器。
- 施工人员应掌握电气设备的操作技能，避免触电事故。
- 施工现场严禁私拉乱接电线。
4. 道路安全注意事项：- 施工期间，应设置道路警示标志，提醒过往车辆和行人注意安全。
- 施工现场应保持整洁，防止车辆和行人滑倒。
- 施工车辆应遵守交通规则，确保交通安全。
5. 环境保护注意事项：- 施工过程中，应采取措施防止环境污染，如防止扬尘、噪声等。
- 施工结束后，应及时清理施工现场，恢复原状。
6. 应急处理措施：- 施工现场应配备必要的应急救援器材，如急救箱、消防器材等。
- 施工人员应掌握应急处理技能，确保在发生事故时能够迅速、有效地进行处置。
七、检查执行情况：1. 施工单位应定期对施工现场进行安全检查，确保各项安全措施落实到位。
2. 施工人员应严格遵守安全操作规程，发现问题及时报告。
八、接受人：1. 施工单位项目经理2. 施工单位技术负责人3. 施工单位安全员4. 施工班组负责人九、交底人：施工单位安全员十、备注：1. 本安全技术交底适用于路灯照明工程施工全过程。
照明管线施工安全技术交底模板
一、交底目的为确保照明管线施工过程中的安全，预防安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：___________2. 施工单位：___________3. 施工地点：___________4. 施工时间：___________5. 施工内容：照明管线安装及敷设三、施工前的准备工作1. 技术交底：组织施工人员认真学习本交底内容，确保每位施工人员充分了解施工安全要求。
2. 施工图纸：熟悉施工图纸，明确照明管线敷设位置、走向及注意事项。
3. 施工材料：确保照明管线材料符合国家标准，检查材料质量。
4. 施工工具：准备必要的施工工具，如切割机、弯管机、线槽等。
四、施工安全注意事项1. 人员安全：- 人员必须穿戴好安全帽、安全带、防尘口罩等个人防护用品。
- 严禁酒后作业、疲劳作业。
- 严禁高空作业时乘坐电梯或乘坐其他非安全设备。
2. 现场安全：- 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
- 严禁在施工现场吸烟、使用明火。
- 严禁在施工现场堆放易燃易爆物品。
3. 电气安全：- 施工前，检查施工现场的电源线路是否安全可靠，确保符合国家标准。
- 严禁使用破损的电线、电缆。
- 施工过程中，严禁触摸带电设备。
- 电气作业人员必须持证上岗。
4. 机械安全：- 施工过程中，严禁操作人员违规操作机械设备。
- 机械设备必须定期检查、保养，确保安全运行。
- 严禁机械设备带病作业。
5. 施工工艺：- 照明管线敷设应按照设计要求进行，严禁随意改动。
- 线槽敷设应平整、牢固，严禁线槽内积尘、积水。
- 线管连接应牢固、密封，严禁松动、漏电。
五、应急措施1. 电气事故：立即切断电源，并使用干粉灭火器进行灭火。
2. 机械伤害：立即停止机械运行，并拨打急救电话。
3. 高处坠落：立即使用安全带进行自救，并拨打急救电话。
六、交底人及接受交底人1. 交底人：___________2. 接受交底人：___________七、注意事项1. 施工过程中，施工人员必须严格遵守本交底内容，确保施工安全。
路灯手孔井技术交底
6、所有原材料按指定地点堆放整齐，施工现场垃圾按指定地点堆放并清理。要文明施工，坚持做到“完工、料尽、场地清”。现场要设置警示标语。
7、
8、附图如下：
交底人
接受人
时间
本表一式两份，班组自存一份，资料室归档一份
工程名称：兵团草湖产业园启动区基础设施项目编号：201508
施工单位名称
新疆生产建设兵团交通建设有限公司
施工部位
照明工程
施工内容
手孔井
技
术
交
底
内
容
为保证工期要求和后序工作的正常进行，保证路面工程质量，按照本工程施工图纸及变更文件的要求特制定本技术交底书。
1、施工工艺
施工放样→接线井基槽开挖及基坑处理→报验→砌砖→抹灰→养护→回填
3、施工时严格按照操作规程进行，作业人员必须穿着信号服，所用机械由专人操作，不得随便使用，混凝土浇筑过程中，罐车由专人负责指挥，避免发生意外。
4、施工现场进行安全管理，发现隐患及时处理、及时上报。施工现场必须穿着安全服，机械、车辆应避让施工人员和行人。施工段落要设置醒目的安全标志，危险处夜间需设示警标志。
3施工时严格根据操作规程进行作业人员必需穿着信号服所用机械由专员操作不得随便使用混凝土浇筑过程中罐车由专员负责指挥避免发生意4施工现场进行安全管理发觉隐患立即处理立即上报
兵团草湖产业园启动区基础设施项目
二期照明手孔井施工技术交底
新疆生产建设兵团交通建设有限公司
2015年4月15日
二期照明手孔井施工技术交底
抹灰时，要先将砖砌体表面清扫干净，湿度不够时应先浇适当的水润湿，以保证砂浆与砖砌体粘结牢固，避免脱落、空鼓。
交通信号灯电缆套管、检查井技术交底
（5）检查井具体尺寸详见相关附图。
（二）灯杆基础
1、工艺流程
测量放样 → 基槽开挖 → 基底处理→预埋件、钢筋绑扎→立模→模板复核→浇筑砼→拆模→混凝土养护
2、施工步骤
（1）先对灯杆基础位置进行测量放样，按设计高程进行基槽开挖。
（1）先对配电箱基础位置进行测量放样，按设计高程进行基槽开挖。
（2）根据测量放样位置进行立模。
（3）地脚螺栓等预埋件安装及钢筋绑扎。
（4）进行模板复核，并检查模板加固牢固性，确认模板位置、尺寸无误，且支立牢固后进行混凝土浇筑。
（5）模板拆除，养生。
配电箱基础规格为550×550×1000mm，用C25砼现场浇制。斜拉筋规格为φ8×650mm,箍筋规格为φ8×2M，地脚螺栓规格为M14×870mm。
市政基础设施工程
施工技术交底记录
编号：
市政施管—10
工程名称
部位
名称
交通信号灯电缆保护套管预埋、分线井、灯塔基座
工序名称
交通信号灯电缆保护套管敷设、分线井、灯塔基座施工
交底
日期
年月日
交底单位
交底人
接收单位
接收人
交底内容：
一、施工准备：
1、材料、主要机具等施工准备：
（1）主要材料:HDPE电缆套管、PVC电缆套管、铁丝、热镀锌角钢、热镀锌扁钢、地脚螺栓、钢筋、C25砼、碎石、水泥、中砂、砖、石粉等；
4、施工注意事项
（1）基槽开挖采用人工配合挖机进行开挖，基槽底预留30cm在基础施工前采用人工开挖整平。
（2）当灯杆立好后，在地脚螺栓头涂抹黄油，再用软塑料管套套好，用粘胶带包扎好后方可回填土。
道路交通信号灯施工前期技术交底文件
技术指导一、灯杆1、灯杆位置：机动车灯杆：①没有机动车道和非机动车道隔离带的道路，对向信号灯灯杆宜安装在路缘线切点附近，可以选择在道路右侧人行道上。
道路较宽时，可根据需要在左人行道上增设一个信号灯组；道路较窄时（机非道路总宽10米以下）时，可采用一体式灯杆安装在道路右侧人行道上。
灯杆位置在人行道时，不能占用盲首。
②有机动车道和非机动车道隔离带的道路，在隔离带的宽度允许情况下，对向信号灯灯杆宜安装在机非隔离带缘头切点向后2米以内。
当道路较宽时，灯杆安装在右侧隔离带，也可根据需要在左侧机非隔离带内增设一个信号灯组；当道路较窄时（机动车道路宽10米以下）时，可采用一体式灯杆安装在右侧隔离带内。
当隔离带宽度较小时，应安装在右侧人行道上。
灯杆位置在人行道时，不能占用盲首。
人行灯杆：人行灯安装在灯杆后两端内沿或外沿线的延长线、距路缘的距离为0.8m至2m。
人行道灯杆安装不能占用盲道。
2．灯杆形状：八棱杆框架式灯杆一体灯杆圆杆3．灯杆基础：采用地锚混凝土式基础。
地脚螺栓上端为螺纹，下端为夹角小于60°的折弯或其它类似防拔结构，地脚螺栓应焊接在下法兰盘上。
预埋穿线管内径应大于Φ50mm，弯曲角度应大于120° ；信号灯杆保护接地电阻应小于10Ω。
；信号灯灯杆安装时应保证杆体垂直，倾斜度不得超过±0.5 %。
；地锚混凝土，标号高于C25。
4 .灯杆基本参数4 信号灯杆件钢质灯杆、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合GB/T18226的规定。
4.1 信号灯灯杆4.1.1 指导机动车通行信号灯灯杆机动车信号灯灯杆采用钢质灯杆时，宜采用圆形或多棱形经热镀锌处理的钢管。
杆体距地面0.3m至1.0m处应留有穿线孔，并配备防水檐、盖板及固定螺钉。
安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩。
灯杆顶部应安装塑料或经防腐处理的金属防水管帽，灯杆底部应焊接固定法兰盘，法兰盘与杆体之间应均匀焊接加强筋。
路灯项目安全技术交底
安全技术交底
工程名称：泸县县域道路照明工程（花园干道、G321国道）施工单位：重庆博众水电建设有限公司泸县项目部
分项工程名称：管网、大、小过街、人行道、车行道恢复，灯基部分。
交底日期：
交底内容：
一.安全
1.所有施工人员必须佩戴反光背心、安全帽，绝不允许穿
拖鞋和光脚进入施工现场施工。
2.在施工的区域范围内设立警示标志、警戒线、设立安全
反光锥筒、立警示牌。
3.沟槽、基础的渣土必须放置在人行道上，绝不允许堆放
在公路上面，并及时清运渣土，尽量做到边开挖、边恢
复（如示意图）
4.当天未完成的沟槽、基础、过街需放置反光锥筒和拉警
戒线。
二.技术
1.按图施工（附施工图加施工程序图）
2.每一道工序完工后必须报项目部，请业主、监理、四联验收合格后方可进行下一步工序。
3.所有的施工人员必须随时接受监理、四联、业主、项目部的指导和监督，同时及时整改他们提出的问题。
如拒绝接受或整改不彻底的将受到相关的处罚。
4.人行道的恢复必须达到原人行道板为准，回填泥土的夯实、垫层实贴、人行道板的平整、对花吻合、浆缝达标。
5.车行道恢复必须严格按照图纸恢复，用C15、C30混凝土分别回填，回填后铺上钢板进行保护。
6.手孔井与灯杆平面布置及管道敷设大样图
三．施工程序
放线打点→放置安全警示→（验收合格后）开挖沟槽基础→（验收合格后）垫层→（验收合格后）地笼放置、波纹管、波钢管、扁铁预埋→（验收合格后）浇混凝土、回填夯实→（验收合格后）恢复人行道板→（进入基础验收）吊装。
交底人：
接受交底人：
监理方单位：
四联单位：
年月日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录编号：HKG—6—JJ001
工程名称施工单位
交底部位：工序名称照明路灯及交通信号灯管线埋设、手孔井交底
1、交底依据
1.1、城市道路照明工程施工及验收规范 CJJ89-2012
1.2、设计图纸及其他相关规范
2、交底内容
标准路段路灯电缆分部在路东、西边绿化带内距人行道侧石0.5米处敷设，采用VLV-4X35和VLV-4X50电缆穿DN75PE管敷设。
过路部分采用涂塑钢管保护，敷设深度为路面下1米。
电缆拐弯处设电缆井，每套灯均设电缆井；电缆过桥梁时，穿埋于桥梁设施带内涂塑钢管敷设。
2.1、施工准备：
材料准备：低压电缆套管PEΦ75、电缆套管N-HAP DN100/4、 N-HAP DN150/4.5喷塑钢管已运至现场并复试合格；Φ12镀锌圆钢已运至现场并复试合格；C20、C25混凝土、M10水泥砂浆配合比设计已经试验合格。
水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。
井盖已确定厂家送检合格。
机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。
技术准备：已有水泥石灰土最大干密度、最佳含水量试验数据。
测量控制网复测满足精度及施工要求。
2.2、施工要求
标准段管线埋设程序：沟槽开挖人工整平基底浇筑混凝土垫层铺设管道及镀锌圆钢沟槽回填压实。
横穿道路下面的电缆管，在二灰土施工完成后，反开挖电缆管沟槽，沟槽回填用C20混凝土回填至设计二灰土顶面高程。
电缆管的埋设在路面或绿化带下面1米处，电缆管的埋设应顺直，不得呈波浪形，不得转折。
破损的电缆管不得使用。
电缆管的管头应用麻袋封堵防止泥浆等杂物进去堵塞管道。
电缆井施工程序：基坑开挖人工整平基底铺设水泥石灰土并压实垫二层烧结非粘土砖并用干砂填缝砖砌检查井并预留孔道砂浆抹面浇筑C25压顶混凝土安装电缆井盖。
烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
采用“三一”砌筑法 "即采用“一块砖、一铲灰、一挤揉”工艺砌筑砖砌体的操作方法，保证灰缝饱满、粘结力好、墙面整洁。
管线入电缆井时管线周边用砂浆填塞密实，检查井施工砂浆、混凝土需洒水养护。
工程名称郑州航空港经济综合实验区
道路工程BT施工六标段
施工单位中天路桥有限公司
交底部位：雁鸣路照明工程及信号灯管线工程工序名称照明路灯及交通信号灯管线埋设、手孔井交底
电缆井大样图：。
