路灯施工安全技术交底范文模板
一、工程概况1. 工程名称：[具体工程名称]2. 施工单位：[施工单位名称]3. 工程地点：[具体工程地址]4. 工程规模：全长约[公里]，沿线设置路灯[盏]。
5. 工程内容：路基工程、路面工程、排水工程、照明工程和绿化工等。
二、施工安全注意事项1. 施工准备- 熟悉施工图纸，了解现场环境，确保施工方案符合安全规范。
- 施工人员必须经过专业培训，具备相应的操作技能和安全意识。
- 配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
2. 施工区域安全- 施工区域设置明显的安全警示标志，禁止无关人员进入。
- 施工现场保持整洁，及时清理施工垃圾，防止滑倒事故。
- 施工现场不得堆放易燃易爆物品，确保施工环境安全。
3. 施工过程安全- 路灯安装过程中，注意高空作业安全，使用安全带，并确保其牢固可靠。
- 电缆敷设时，注意电缆安全，避免损伤电缆。
- 使用吊车等大型设备时，确保设备安全可靠，操作人员持证上岗。
- 电气作业人员必须穿戴绝缘防护用品，确保电气安全。
4. 施工现场交通- 施工现场设置临时交通标志，确保交通秩序。
- 施工车辆不得占用施工区域，避免影响施工进度和安全。
- 严格遵守交通规则，确保施工现场交通安全。
三、应急处理措施1. 触电事故- 发现触电事故，立即切断电源，并进行现场急救。
- 伤者送至医院进行救治，并立即上报相关部门。
2. 高空坠落- 发生高空坠落事故，立即组织救援，并报告相关部门。
- 对事故原因进行调查，制定整改措施，防止类似事故再次发生。
3. 火灾事故- 发现火灾，立即报警，并组织人员疏散。
- 使用灭火器等消防设施进行灭火，确保火灾得到及时控制。
四、交底记录1. 交底日期：[具体日期]2. 交底人：[交底人姓名]3. 接收人：[接收人姓名]4. 参与交底人员：[参与交底人员姓名]5. 交底内容：以上施工安全技术交底内容。
五、注意事项1. 施工人员必须严格遵守施工安全技术交底内容，确保施工安全。

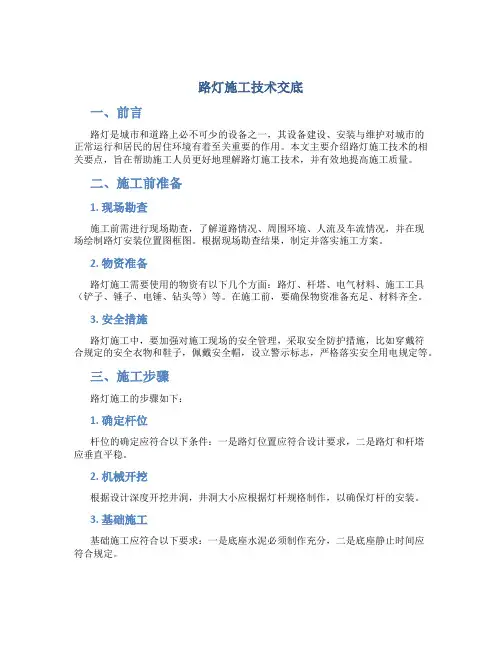

路灯施工技术交底1
路灯施工技术交底一、前言路灯是城市和道路上必不可少的设备之一，其设备建设、安装与维护对城市的正常运行和居民的居住环境有着至关重要的作用。
本文主要介绍路灯施工技术的相关要点，旨在帮助施工人员更好地理解路灯施工技术，并有效地提高施工质量。
二、施工前准备1. 现场勘查施工前需进行现场勘查，了解道路情况、周围环境、人流及车流情况，并在现场绘制路灯安装位置图框图。
根据现场勘查结果，制定并落实施工方案。
2. 物资准备路灯施工需要使用的物资有以下几个方面：路灯、杆塔、电气材料、施工工具（铲子、锤子、电锤、钻头等）等。
在施工前，要确保物资准备充足、材料齐全。
3. 安全措施路灯施工中，要加强对施工现场的安全管理，采取安全防护措施，比如穿戴符合规定的安全衣物和鞋子，佩戴安全帽，设立警示标志，严格落实安全用电规定等。
三、施工步骤路灯施工的步骤如下：1. 确定杆位杆位的确定应符合以下条件：一是路灯位置应符合设计要求，二是路灯和杆塔应垂直平稳。
2. 机械开挖根据设计深度开挖井洞，井洞大小应根据灯杆规格制作，以确保灯杆的安装。
3. 基础施工基础施工应符合以下要求：一是底座水泥必须制作充分，二是底座静止时间应符合规定。
4. 灯杆安装灯杆安装工人首先要检查杆体质量是否符合设计要求，其次要检查接线盒是否牢固。
灯杆安装时应在稳定的基础上进行，并使用专业工具将灯杆与杆塔连接牢固。
5. 接线施工人员应将杆塔上电缆和路灯接线好，然后关闭接线盒，并保证设备能正常使用。
6. 改善施工现场清理施工现场，清除废弃物、泥土和石头等，保持现场干净整洁。
四、质量验收标准路灯施工完工后需要进行质量验收，主要工作包括以下几个方面：1. 杆塔高度路灯杆塔的安装高度，应符合施工设计要求，且安装高度上下误差范围应在规定范围内。
2. 杆体弯曲和变形施工人员应检查灯杆体的竖直度、弯曲度和变形情况，其误差应符合规定。
3. 电气接线灯和电气接线应符合设计要求，且接线正常牢固，没有死线等问题。
路灯施工技术交底记录
路灯施工技术交底记录一、施工前准备工作施工前需要评估所选位置的路面情况，包括路况、路面材料等，确保路灯安装的稳固性和安全性；并明确路灯的亮度和颜色等要求，满足城市规划和居民需求。
在施工前，需要将设备准备齐全，包括工具、设备、材料等。
确保安全上的问题，司机和劳工需要检查车辆和设备的保养情况，确保在工作期间设备不会出现故障。
在进行安装时，必须遵循安装规范标准，以确保路灯的稳定性。
需要使用悬挂杆和锁紧螺母固定灯杆，确保路灯的稳固性。
二、电线与路灯连接在路灯安装过程中，电线与路灯的连接是必须要注意的，必须遵循安装规范标准，以保证灯具和电线之间的接触良好，需要考虑附近环境的风力和温度等外部因素的影响。
现在，市场上大部分的路灯支架都有一个电缆固定管，可以将电线安装在其内部。
需要在正确的位置预先做钻孔，随后用密封垫栓固定灯杆。
连接时需要使用高品质的绝缘材料，确保灯具和电线之间是正确连接，以保证电线连接的可靠性和安全性。
三、灯杆测量在测量路灯的位置时，需要考虑附近环境的风力和温度等外部因素的影响，以确保路灯的稳定性。
在测量时，需要使用专业的测量工具和检测设备，例如激光测量仪。
需要确保灯杆在安装前测量合适，并且符合所选位置的道路要求。
四、灯具安装在路灯安装后，灯具需要安装在灯杆上。
安装灯具的过程中，需要考虑灯具的重量和安装的位置，对路灯的稳定性产生影响。
在灯具的安装过程中，需要根据灯具的型号、安装位置和功率等因素进行详细的说明，并确保灯具与灯杆之间的安装良好。
此外，需要确保电线和电源装置连接正确，遵循标准准则，以保证电子设备的性能。
五、清理工作完成路灯安装后，需要进行环境保护及清理工作，以确保周边环境的安全和整洁。
需要将工作区域周围所有杂物和垃圾清理干净。
同时，需要检查灯杆和灯具的安装情况，确保路灯的稳定性。
六、在进行路灯的安装时，需要准备充足，遵循各种安装标准，确保灯具的稳定性和安全性。
在施工过程中，需要对安装要求和测量结果进行详细的说明，密切注意周边环境对路灯的影响，以确保灯具的完全可靠。
道路路灯安全技术交底模板
一、交底目的为确保道路路灯施工安全，提高施工人员的安全意识，防止安全事故的发生，现将道路路灯施工安全技术交底如下。
二、交底内容1. 施工现场安全规定（1）施工人员必须遵守国家有关安全生产的法律、法规和标准，严格执行本工程的安全技术交底。
（2）施工现场必须设置安全警示标志，明确警示内容，提醒施工人员注意安全。
（3）施工现场应保持整洁，材料堆放整齐，不得占用消防通道。
2. 施工人员安全要求（1）施工人员必须穿戴符合国家标准的安全帽、安全带、防尘口罩等个人防护用品。
（2）高空作业人员必须佩戴安全带，并应系牢。
（3）施工人员必须接受安全教育培训，了解本工程的安全技术交底，掌握安全操作规程。
3. 施工设备安全要求（1）施工设备必须符合国家标准，并定期进行检修、保养。
（2）施工设备操作人员必须熟悉设备性能，掌握安全操作规程。
（3）施工现场禁止使用未经检验、维修的施工设备。
4. 道路路灯施工安全要点（1）施工前，应对施工现场进行安全检查，确保施工环境安全。
（2）施工过程中，严禁在施工区域进行无关活动，防止发生意外事故。
（3）道路路灯施工过程中，应保持施工现场整洁，不得随意堆放材料。
（4）施工人员应按照设计图纸和施工方案进行施工，确保施工质量。
（5）施工过程中，应注意保护原有道路设施，不得损坏。
（6）施工过程中，应避免对周边居民、车辆造成影响。
5. 道路路灯施工常见事故及预防措施（1）触电事故：施工人员必须穿戴绝缘手套、绝缘鞋，确保施工设备接地良好。
（2）高空坠落事故：高空作业人员必须佩戴安全带，并系牢；施工现场应设置安全防护网。
（3）机械伤害事故：施工设备操作人员必须熟悉设备性能，遵守操作规程；施工现场应设置警示标志。
三、交底人及接受人交底人：XXX接受人：XXX四、交底时间XXXX年XX月XX日五、注意事项1. 施工人员必须认真学习本安全技术交底，掌握安全操作规程。
2. 施工过程中，如发现安全隐患，应及时报告，并采取措施予以消除。
路灯施工技术交底
路灯施工技术交底1. 施工准备1.1 材料与设备•灯具及配件：检查灯具、光源、镇流器、触发器等是否符合设计要求。
•电缆及附件：检查电缆的型号、规格、长度等是否符合设计要求。
•施工工具：准备合适的施工工具，如扳手、螺丝刀、钢尺等。
1.2 施工图纸及技术文件•仔细阅读施工图纸，了解路灯的布置、型号、规格等信息。
•熟悉相关技术文件，如施工方案、技术说明书等。
1.3 现场勘查•勘查现场，了解道路状况、电缆走向、施工环境等。
•确认施工地点、灯具安装位置、电缆走向等。
2. 施工方法及工艺2.1 灯具安装•根据设计图纸，确定灯具的安装位置。
•检查灯具及配件是否完好无损。
•按照说明书安装灯具，确保牢固可靠。
2.2 电缆敷设•按照设计要求，确定电缆的型号、规格、长度。
•检查电缆是否符合质量标准。
•按照图纸和规范要求，进行电缆敷设，确保安全可靠。
2.3 接线与调试•按照设计要求，连接灯具与电缆。
•检查接线是否牢固、正确。
•调试灯光，确保亮度、色温等符合设计要求。
3. 质量要求及验收标准•灯具安装应牢固、可靠，外观整洁。
•电缆敷设应符合规范要求，接头应牢固、可靠。
•灯光亮度、色温等应符合设计要求。
4. 安全及环保措施•严格遵守国家法律法规和安全规程。
•施工现场应设置安全警示标志，确保施工安全。
•注意环境保护，施工过程中应减少对环境的影响。
5. 施工进度及配合•按照施工计划，合理安排施工进度。
•与其他施工单位密切配合，确保施工顺利进行。
6. 售后服务•施工完成后，提供一定期限的售后服务。
•及时解决用户在使用过程中遇到的问题。
希望其他内容对您有所帮助。
如有其他疑问，请随时与我联系。
祝您施工顺利！7. 施工注意事项7.1 施工安全•施工过程中应注意个人安全，穿戴好安全帽、安全带、绝缘手套等防护用品。
•确保施工现场无易燃易爆物品，遵守施工现场的消防安全规定。
•操作电气设备时，应确保设备已切断电源，以免发生触电事故。
7.2 施工质量•灯具安装应保证垂直度和平整度，避免出现歪斜或高低不一的情况。
路灯穿线安全技术交底模板
一、交底目的为确保路灯穿线工程的安全、顺利进行，防止安全事故的发生，现将路灯穿线过程中的安全技术要求进行交底。
二、施工人员要求1. 所有参与路灯穿线施工的人员必须经过专业培训，掌握基本的电气知识和安全操作技能。
2. 人员上岗前需进行安全教育和考核，合格后方可参与施工。
3. 作业人员应熟悉本交底内容，严格遵守操作规程。
三、施工前的准备工作1. 施工现场应设立明显的警示标志，确保施工区域安全。
2. 检查施工工具和设备，确保其完好无损，符合安全要求。
3. 核实施工图纸，了解线路走向和路灯安装位置。
4. 准备好穿线工具、绝缘材料、防水材料等。
四、施工过程中的安全技术要求1. 穿线前准备- 清理穿线路径，确保无障碍物。
- 核对电缆规格，确保符合设计要求。
- 检查电缆绝缘性能，绝缘电阻应不低于10兆欧。
2. 穿线操作- 采用圆套管连接电缆芯线，套管应符合电缆类型要求。
- 铜芯电缆使用铜套管，铝芯电缆使用铝套管。
- 若铜铝芯电缆连接，应使用铜铝过渡接头，并进行退火处理。
- 电缆连接处应密封防水，防止水分侵入。
3. 电缆敷设- 电缆敷设过程中，应避免电缆扭曲、挤压和损伤。
- 电缆穿线时应轻柔操作，避免用力过猛。
- 在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有电缆指示牌。
4. 电缆接头处理- 接头处应使用专用接头，确保连接牢固。
- 接头绝缘性能应符合要求，防止漏电。
- 接头处应做好防水处理，防止雨水侵入。
5. 施工监护- 施工过程中，应有专人负责监护，确保施工安全。
- 发现安全隐患，应立即停止施工，并及时整改。
五、施工后的验收1. 完成穿线施工后，应对电缆线路进行全面检查，确保无安全隐患。
2. 检查电缆绝缘性能，确保符合设计要求。
3. 检查电缆连接处，确保连接牢固、绝缘良好。
4. 验收合格后，方可进行路灯安装。
六、注意事项1. 施工过程中，应佩戴安全帽、绝缘手套等防护用品。
2. 严禁非专业人员操作高压设备。
路灯施工要点及技术交底
路灯施工要点及技术交底
路灯施工技术交底
1、定位、划线，详细参照图纸安装要求，没有图纸要求则安装位置为距离路牙
石500mm-750mm,路灯间距在30米左右！
2、基础制作，钢筋笼及地脚螺栓有设计图纸最好按照图纸制作，如果没有则按
照监理要求制作，监理没要求的按照厂家提供的制作！此处钢筋要见证送检
3、开挖按照规范要求开挖，如监理同意可就现场情况适当调节！混凝土浇筑最
好预支模板，并把接地极（50*50*5角钢）直接打入地下并和钢筋笼焊接好！
浇筑前一定要请监理到场，如监理不到场要拍照片或视频保存好！此处商混做试块（标明标号、日期、使用位置）见证送检，
4、开挖沟槽，按照要求开挖深度为500mm，遇过路采用钢管敷设并灌沙恢复，
基础上PE管头用旧布或其他物品塞紧，防止灌入混凝土！
5、电缆穿线，基础上预留长度为灯杆小门上口边缘一齐！并用防盗卡锁紧，转
弯或搭接处预留检查井，穿线完毕后，用兆欧表进行绝缘电阻测试，绝缘电阻应1KV以下低压系最低均作10MΩ左右为经验标准.即高于10MΩ即可送电！当然越大越好，最好无穷大！
6、电缆头压接，用铝管或铜管双压接，然后是三层防水一层绝缘用胶布缠裹！
用防水胶布做跨内交叉缠绕！胶布缠绕完毕后，线头向上防止水流进接头处！
连接灯头线时根据要求安装保险或空开、漏电开关等，
7、灯具吊装、安装时一定要及时调节灯杆垂直度及灯头的垂直度，一次性完成，
地脚螺栓可采用加强螺母大边平垫紧固、如不用加强螺母，则必须双螺母锁紧！灯具安装完成，及时进行地脚螺栓包封！。
路灯施工技术交底记录
路灯施工技术交底记录一、前言在道路交通的运行当中，路灯的作用不可忽视。
良好的路灯照明能够提高驾驶员的能见度，减少交通事故的发生率，保障行人和车辆的安全。
因此，正确并高效地完成路灯施工工作至关重要。
本文档旨在记录路灯施工技术交底的过程和内容，以确保施工团队的全面理解和正确执行。
二、技术交底人员本次路灯施工技术交底由以下人员参与：1. 施工队长：负责组织施工团队，协调各项工作的执行；2. 施工人员：负责具体的施工任务，按照要求进行操作。
三、施工要求1. 安全第一：在施工过程中，必须始终将安全放在首位，严格按照相关安全规范操作，佩戴好个人防护装备。
2. 施工流程：按照设计方案进行施工，包括布线、安装灯杆、安装灯具等环节，确保施工质量符合要求。
3. 灯具选型：根据项目要求选择合适的路灯类型，保证照明效果和能源消耗的平衡。
4. 线路布置：灯杆与灯杆之间的电缆布置应符合规范，避免交叉敷设，减少故障发生率。
5. 接地处理：路灯及其电缆应进行良好的接地处理，确保安全并减少雷击的影响。
6. 电路连接：电路连接及调试过程中，必须按照相关要求进行操作，确保电气性能符合规范。
7. 维护保养：路灯施工完成后，施工人员还要维护灯具正常工作，并定期进行检查和维修，确保路灯的持久稳定运行。
四、具体交底内容1. 施工流程交底：a. 现场勘测和布线b. 挖掘灯杆基础c. 安装灯杆d. 进行电力线路的敷设e. 连接灯具电缆f. 灯具调试和电气连接测试g. 进行接地处理h. 完善施工记录文件2. 灯具选型:a. 路灯类型：根据道路的性质和设计要求选择路灯类型，如路旁灯、中央隔离带灯等。
b. 照明效果：根据道路宽度和交通流量确定灯具的照度要求，选择合适的灯具亮度和光分布曲线。
c. 能源消耗：根据能源节约要求选择高效节能的灯具。
3. 线路布置:a. 电缆规格：根据灯具功率和线路长度选择合适规格的电缆，确保电压降低不大于规定值。
b. 敷设方式：灯杆与灯杆之间的电缆敷设应避免交叉，并采取合适的保护措施，防止损坏和腐蚀。
路灯施工技术交底记录
a材料到场后经开箱检验,经业主同意后方可进行安装使用；
b动触头与静触头的中心线应一致,触头应接触紧密；
c二次回路辅助开关的切换接点应动作准确,接触可靠；
会
签
栏
参加单位
参加人员
复核人： 记录人： 年 月 日
市政基础设施工程
施工技术交底记录
编号：照-003 市政施管—10
工程名称
3灯具安装纵向中心线和灯臂纵向中心线应一致,灯具横向水平线应与地面平行,紧固后目测应无歪斜.
4灯头固定牢靠,可调灯头应按设计调整至正确位置,灯头接线应符合下列规定：
5在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔口或管口应光滑、无毛刺,并应采用绝缘套管或包扎,包扎长度不得小于200mm.
6路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理,防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验GB/T9700、热喷涂金属件表面预处理通则GB/T13、现行行业标准钢铁热浸铝工艺及质量检验ZBJ36011的有关规定.7各种螺母紧固,宜加垫片和弹簧垫.紧固后螺出螺母不得少于两个螺距.
4、 敷设电缆：应符合下列要求
1电缆型号应符合设计要求,排列整齐,无机械损伤,标志牌齐全、正确、清晰；
2电缆的固定、间距、弯曲半径应符合规定；
会
签
栏
参加单位
参加人员
复核人： 记录人： 年 月 日
市政基础设施工程
施工技术交底记录
编号：照-002 市政施管—10
工程名称
部位名称
道路照明
工序名称
路灯施工
交底日期
广州南沙开发区番中公路改造工程
部位名称
道路照明
路灯施工技术交底
编号（表C2-5）工程名称北京兴谷绿色国际食品工业园基础设施建设项目分部工程名称道路分项工程名称路灯施工单位北京欣江峰市政工程有限责任公司交底日期2013年7月19日交底内容：路灯施工工艺为：放线、挖槽、电缆铺设、灯座施工、砌筑井室、外接电源施工、路灯通电检验。
1、测量工作根据设计图纸，放出路灯穿线管沟槽中线和井室中心桩位置。
电缆穿线管距路缘石1.5m，灯座基础距路缘石0.75m。
2、挖槽路灯电缆穿线在人行道下埋深为0.7m，主路下埋深为1m。
挖槽采用小型履带式挖掘机，挖槽宽度及为产斗宽度，完全满足施工要求。
在挖槽过程不得损坏已安装完成的路缘石，挖掘机路带不得挤压路缘石。
路灯灯座基坑槽同时挖出，一次性完成。
挖出土方放在沟槽边1m 位置，方便回填用。
3、电缆铺设电缆管不得有孔洞、裂缝、明显凹凸不平，内壁应光华无毛刺。
电缆管连接时管孔应对准，接缝应密实，不得有地下水和泥浆渗入。
在人行道下穿线管为PC50（塑料管），主路下部的为镀锌钢管（SC50）。
穿线管在灯座处断开，牵丝露出穿线管50cm，便于以后穿线使用。
穿线管内穿好牵丝后，再铺设到沟槽中。
电缆沟槽中通长布置Φ10镀锌圆钢，用于连接灯杆做接地线使用。
Φ10镀锌圆钢埋深和电缆管相同。
审核人交底人接受交底人本表由施工单位填写。
编号（表C2-5）工程名称北京兴谷绿色国际食品工业园基础设施建设项目分部工程名称道路分项工程名称路灯施工单位北京欣江峰市政工程有限责任公司交底日期2013年7月19日交底内容：穿线时采用机械拉线，电缆的最大牵引强度不大于70MPA，严禁采用汽车牵引，电缆在灯座处预留长度不得小于50cm。
电缆接头和终端头在整个绕包过程中要保持清洁和干燥，绕包绝缘前应用汽油浸过的白布将线芯和绝缘表面擦干净。
电缆缆芯连接采用压接方式，压接面满足电气和机械强度要求。
4、路灯基座施工路灯基座的地脚螺栓预先和法兰连接好，注意四个地脚螺栓的位置的正确性，以保证灯杆顺利安装。
路灯项目安全技术交底
安全技术交底
工程名称：泸县县域道路照明工程（花园干道、G321国道）施工单位：重庆博众水电建设有限公司泸县项目部
分项工程名称：管网、大、小过街、人行道、车行道恢复，灯基部分。
交底日期：
交底内容：
一.安全
1.所有施工人员必须佩戴反光背心、安全帽，绝不允许穿
拖鞋和光脚进入施工现场施工。
2.在施工的区域范围内设立警示标志、警戒线、设立安全
反光锥筒、立警示牌。
3.沟槽、基础的渣土必须放置在人行道上，绝不允许堆放
在公路上面，并及时清运渣土，尽量做到边开挖、边恢
复（如示意图）
4.当天未完成的沟槽、基础、过街需放置反光锥筒和拉警
戒线。
二.技术
1.按图施工（附施工图加施工程序图）
2.每一道工序完工后必须报项目部，请业主、监理、四联验收合格后方可进行下一步工序。
3.所有的施工人员必须随时接受监理、四联、业主、项目部的指导和监督，同时及时整改他们提出的问题。
如拒绝接受或整改不彻底的将受到相关的处罚。
4.人行道的恢复必须达到原人行道板为准，回填泥土的夯实、垫层实贴、人行道板的平整、对花吻合、浆缝达标。
5.车行道恢复必须严格按照图纸恢复，用C15、C30混凝土分别回填，回填后铺上钢板进行保护。
6.手孔井与灯杆平面布置及管道敷设大样图
三．施工程序
放线打点→放置安全警示→（验收合格后）开挖沟槽基础→（验收合格后）垫层→（验收合格后）地笼放置、波纹管、波钢管、扁铁预埋→（验收合格后）浇混凝土、回填夯实→（验收合格后）恢复人行道板→（进入基础验收）吊装。
交底人：
接受交底人：
监理方单位：
四联单位：
年月日。
路灯施工技术交底1 (1)
表C2-1编号：
表C2-1编号：
本表由施工单位填写，交底单位与接受交底单位各存一份。
表C2-1编号：
表C2-1编号：
表C2-1编号：
本表由施工单位填写，交底单位与接受交底单位各存一份。
表C2-1编号：
表C2-1编号：
本表由施工单位填写，交底单位与接受交底单位各存一份。
表C2-1编号：
本表由施工单位填写，交底单位与接受交底单位各存一份。
表C2-1编号：
本表由施工单位填写，交底单位与接受交底单位各存一份。
表C2-1编号：
路灯施工技术交底记录
表C2-1编号：
本表由施工单位填写，交底单位与接受交底单位各存一份。
照明路灯及交通信号灯管线埋设、手孔井交底 (2)
精心整理技术交底记录编号：HKG—6—JJ001精心整理 工程名称 施工单位交底部位： 工序名称 照明路灯及交通信号灯管线埋设、手孔井交底 1、交底依据 1.1、城市道路照明工程施工及验收规范CJJ89-20121.2、设计图纸及其他相关规范2、交底内容标准路段路灯电缆分部在路东、西边绿化带内距人行道侧石0.5米处敷设，采用VLV-4X35和VLV-4X50电缆穿DN75PE 管敷设。
过路部分采用涂塑钢管保护，敷设深度为路面下1米。
电缆拐弯处设电缆井，每套灯均设电缆井；电缆过桥梁时，穿埋于桥梁设施带内涂塑钢管敷设。
2.1、施工准备：材料准备：低压电缆套管PE Φ75、电缆套管N-HAPDN100/4、N-HAPDN150/4.5喷塑钢管已运至现场并复试合格；Φ12镀锌圆钢已运至现场并复试合格；C20、C25混凝土、M10水泥砂浆配合比设计已经试验合格。
水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。
井盖已确定厂家送检合格。
机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。
技术准备：已有水泥石灰土最大干密度、最佳含水量试验数据。
测量控制网复测满足精度及施工要求。
2.2、施工要求标准段管线埋设程序：沟槽开挖人工整平基底浇筑混凝土垫层铺设管道及镀锌圆钢沟槽回填压实。
横穿道路下面的电缆管，在二灰土施工完成后，反开挖电缆管沟槽，沟槽回填用C20混凝土回填至设计二灰土顶面高程。
电缆管的埋设在路面或绿化带下面1米处，电缆管的埋设应顺直，不得呈波浪形，不得转折。
破损的电缆管不得使用。
电缆管的管头应用麻袋封堵防止泥浆等杂物进去堵塞管道。
电缆井施工程序：基坑开挖人工整平基底铺设水泥石灰土并压实垫二层烧结非粘土砖并用干砂填缝砖砌检查井并预留孔道砂浆抹面浇筑C25压顶混凝土安装电缆井盖。
烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h 和4h 内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h 和3h 内使用完毕。
路灯技术交底
技术交底记录2、所有因绝缘损坏或其他原因而可能呈现电压的金属部分，如灯杆、灯具,配电箱等均可靠接地，接地阻值不大于4Ω。
在庭院灯回路的末端做一处接干线,接地电阻小于4欧，母线接地，接地电阻不大于10欧姆。
三.电缆等供电线路敷设(1)电缆敷设的相关施工要求1.挖到一定深度时，挖掘时，适当减小开挖时的力度，防止挖断地下电缆；由于土质情况开挖深度不能满足设计要求时，经监理工程师确认后，铺设电缆槽保护管进行防护。
2.在穿越公路、排水沟、墙壁等位置时，与土建单位及有关部门密切配合，按设计图纸及规范要求进行施工，电缆保护管采用镀锌钢管，管口进行加工处理,电缆保护管的内径不小于电缆外径的1.5倍。
3.电缆一般应避免与不同使用部门的电缆共沟，当需要共沟时，相互间平行交叉时的最小净距应符合以下规定；不同使用部门的电缆相互间平行0.5M,相互交叉0.5M;电缆与地下管道相互间平行0.5M,相互交叉0.5M;电缆与油管道、可燃气体管道查互间平行1M,相互交叉0.5M;电缆与热力管道相互间平行2M,相互交叉0.5Mo4.过街管道、绿地与绿地间管道在两端设置人孔井，井距不超过50米。
超过50米时就应增设人孔井并符合下列规定；井盖有防盗措施，井深不得小于1米，并有排水孔井宽应不小于700MM,灯杆处要设置手孔井，井内有排水孔。
四.控制箱接线制作1.剥去电缆内护套。
剥切长度为电缆铠装卡子以上保留20mm长度的内护套,其余全部剥除。
去除芯线间的充填物，将自粘胶带端头加在线芯根部紧靠内护套断口处，如切口段范围内按1/3叠绕法在芯线与内护套之间缠绕几圈，使内护套断口与芯线之间平滑过渡。
B段范围采用与a段范围相同的叠绕法在铠装卡子与外护套之间（连同接地线）缠绕几圈，使卡子与外护套之间平行过渡。
在内护套断口处以上5mm处至外护套断口以下5mm 处往复缠绕胶带，至该部分直径与外护套外径相等。
在缠绕型控制电缆终端头的缠绕范围内，再按半叠绕法包多道粘胶带，使其呈自然“蒜头”状且直径略大于电缆外护套外径，粘胶带在电缆头下部收口。
照明路灯及交通信号灯管线埋设 手孔井交底
技术交底记录编号：HKG—6—JJ001工程名称施工单位交底部位：工序名称照明路灯及交通信号灯管线埋设、手孔井交底1、交底依据、城市道路照明工程施工及验收规范 CJJ89-2012、设计图纸及其他相关规范2、交底内容标准路段路灯电缆分部在路东、西边绿化带内距人行道侧石米处敷设，采用VLV-4X35和VLV-4X50电缆穿DN75PE管敷设。
过路部分采用涂塑钢管保护，敷设深度为路面下1米。
电缆拐弯处设电缆井，每套灯均设电缆井；电缆过桥梁时，穿埋于桥梁设施带内涂塑钢管敷设。
、施工准备：材料准备：低压电缆套管PEΦ75、电缆套管N-HAP DN100/4、 N-HAP DN150/喷塑钢管已运至现场并复试合格；Φ12镀锌圆钢已运至现场并复试合格；C20、C25混凝土、M10水泥砂浆配合比设计已经试验合格。
水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。
井盖已确定厂家送检合格。
机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。
技术准备：已有水泥石灰土最大干密度、最佳含水量试验数据。
测量控制网复测满足精度及施工要求。
、施工要求标准段管线埋设程序：沟槽开挖人工整平基底浇筑混凝土垫层铺设管道及镀锌圆钢沟槽回填压实。
横穿道路下面的电缆管，在二灰土施工完成后，反开挖电缆管沟槽，沟槽回填用C20混凝土回填至设计二灰土顶面高程。
电缆管的埋设在路面或绿化带下面1米处，电缆管的埋设应顺直，不得呈波浪形，不得转折。
破损的电缆管不得使用。
电缆管的管头应用麻袋封堵防止泥浆等杂物进去堵塞管道。
电缆井施工程序：基坑开挖人工整平基底铺设水泥石灰土并压实垫二层烧结非粘土砖并用干砂填缝砖砌检查井并预留孔道砂浆抹面浇筑C25压顶混凝土安装电缆井盖。
烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
路灯工程技术交底
工程名称交底部位工程编号日期1．主要机具主要机具有：尖、平头铁锹、手锤、铁镐、撬棍、钢尺、坡度尺、小线或者20＃铅丝等。
2．作业条件(1)土方开挖前，应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。
(2)场地要清理平整，开挖低于地下水位的基坑，管沟时，应根据当地工程地质资料，采取措施降低地下水位，普通要降至低于开挖底面的 0．5m，然后再开挖。
3．操作工艺工艺流程：确定开挖顺序和坡度→距马路边石 20cm 开挖→修整槽边→清底1)路灯基础。
普通粘性土可自上而下分层开挖，每层深度以60cm 为宜，从开挖端部逆向倒退按踏步型挖掘。
碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。
2)挖管沟和开挖基本相同，仅沟帮不切直修平。
标高按地面沟底标高上返为 120cm 基准点，检查沟底标高，最后修整沟底。
3)开挖路灯基础坑或者管沟，当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水，开挖后，在挖到距坑底 120cm 以内时；检查距坑边尺寸，确定坑宽标准，据此修整坑帮，最后清除路灯基础底坑的土方，修底铲平。
4)基坑和管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。
在开挖路灯基础坑边弃土时，应保证边坡和直立帮的稳定。
当土质良好时，抛于坑边的土方(或者材料) ，应距沟边缘 0．8m 以外。
5)开挖基坑的土方，在场地有条件堆放时，留足回填需用的好土，多余的土方运出，避免二次搬运。
6)土方开挖普通不宜在雨季进行，否则工作面不宜过大，应分段逐片的分期完成。
4．质量标准，基坑和管沟基底的土质必须符合设计要求，并严禁扰动。
5．成品保护施工中如发现有文物或者古墓等，应妥善保护，并应即将报请当地有关部门处理后，方可继续施工。
如发现有测量用的永久性标桩或者地质、地震部门设置的长期观测点等，应加以保护。
在敷设地上或者地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面允许，施工中应采取措施，以防止损坏管线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福州市轨道交通1号线工程
承包单位：中铁四局集团有限公司合同号：JS1-TJ-2011-014
监理单位：北京铁建监理有限公司编号：
技术交底记录A3.12工程名称新店车辆基地施工便道
交底部位路灯手孔井技术交底工序名称手孔井
交底提要：关于路灯手孔井的施工技术交底
交底内容：
一、施工工序：
测量放线---手孔井开挖---手孔井砌筑---回填
二、施工工艺：
1、测量放线，定出手孔井中心线及开挖线
2、手孔井开挖，基底为1.4*1.4米，高度1.44米，根据现场情况放坡开挖。
开挖后经验槽合格及监理工程师签认后，才允许进行下不施工。
3、井盖井座均为钢纤维混凝土材料，井盖在安装前应先在盖板槽内做1:2水泥砂浆厚15mm，待标高校正后，用C20细石混凝土将盖座窝牢。
4、井座与井口接触面应采用M5水泥砂浆找平，然后把井座平整安装在井口上面，并用M5水泥砂浆填满缝隙。
5、手孔井采用MU10青砖，M5水泥砂浆砌筑，内壁1:2水泥砂浆抹面10mm 厚。
砖砌体砂浆要满足设计强度，铺砌饱满，保证四周回填压实度满足设计要求。
砂浆标号要符合设计要求，拌合均匀，稠度要适度。
抹灰时，要先将砖砌体表面
清扫干净，湿度不够时应先浇适当的水润湿，以保证砂浆与砖砌体粘结牢固，避
免脱落、空鼓。
6、电缆进出管四向，可移动。
电缆穿管应与接地线焊接，电缆穿管及手孔井底部均应有1%坡度。
7、路灯手孔井大样图见附图。
三、安全要求
1、现场的作业人员必须佩带安全帽，不得穿拖鞋进入施工现场；
2、所有原材料按指定地点堆放整齐，施工现场垃圾按指定地点堆放并清理。
3、要文明施工，坚持做到“完工、料尽、场地清”。
4、现场要设置警示标语。
四、其他要求
1、施工时如有不详之处请及时与技术组联系；
五、附图
技术负责人交底人接受交底人
注：1、本表用于承包单位对作业班组的技术交底；
2、本表一式三份，交底后承包单位、作业班组各留一份，报监理部一份备案。
