墙面铝单板干挂施工工艺

墙面铝单板干挂施工工艺

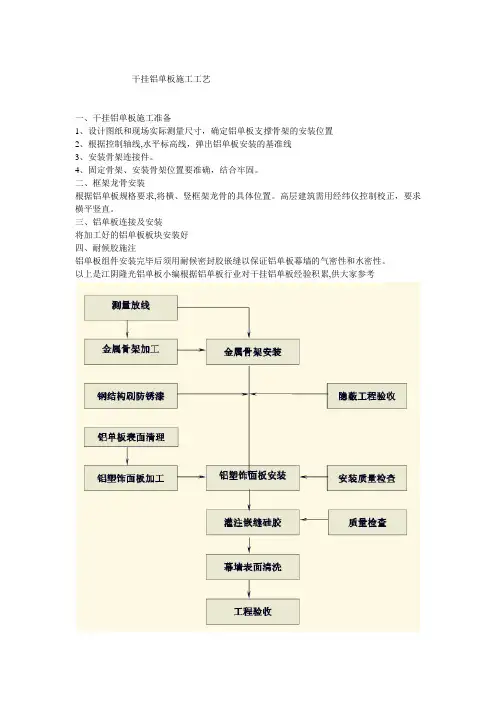

1 施工工艺流程

2 施工要点

1）测量放线

土建施工允许误差较大，不能完全依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。

按照设计确定定位线和分格线位。

确定好每个立面的中线。

测量时应控制分配测量误差，不能使误差积累。

放线定位后要对控制线定时校核，以确保铝板垂直度和金属竖框位置的正确。

所有外立面装饰工程应统一放基准线，并注意施工配合。

2）埋板安装：

依据测量放样的结果，并确定原结构墙类型，将埋板打入天花、地面、及墙面中，若是砌块墙，则打穿墙螺杆固定预埋板，穿墙螺杆为￠12不锈钢材质，预埋板尺寸为镀锌250*200*10，背部用4*4镀锌铁片固定。若是混凝土砌筑墙，则按图纸规定要求打入膨胀螺栓固定预埋板。

3）竖骨满焊：

按照设计要求将竖骨与主体预埋件电焊满焊连接，并进行调整和固定。竖骨安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。相邻两根竖骨安装标高偏差不应大于3mm。焊接后需去渣除锈，刷二遍防锈漆涂层。

4）橫骨满焊：

将横骨满焊固定在竖骨上。相邻两根横梁的水平标高偏差≯1mm。焊接后需去渣除锈，刷二遍防锈漆涂层。

5）铝板背部角码安装

将配套背骨嵌入铝板背面的预制凹槽中，用自攻螺钉将背骨与铝板连接成为

整体。

6）安装铝板：

依据各个铝板具体编号所在的具体位置，将铝板安装。安装过程中用激光经纬仪控制铝板的垂直度及水平标高。

7）板间胶条安装

为保证安装平整度及顺直要求，铝板安装之后，板缝间打胶。

3 质量标准

执行国家有关规范GB50210—2001《建筑装饰装修工程质量验收规范》相关规定。

4 标准节点图集优秀案例照片

标准节点图：

优秀案例照片：

铝合金角

耐候密封

铝板
