C单片机的基本结构和工作原理
AT89C51单片机的基本结构和工作原理
AT89C51单片机的基本结构和工作原理AT89C51是一种低功耗、高性能的8位单片机，由美国公司Intel （现已被英特尔收购）开发。
它采用CMOS技术制造，在各种工业、汽车和家用电器等领域广泛应用。
AT89C51的基本结构和工作原理如下：一、基本结构：1.中央处理单元（CPU）：中央处理单元是AT89C51单片机的控制中心，负责执行程序指令、算术运算和逻辑操作等。
它包括一个8位的累加寄存器ACC、一个8位的指令寄存器IR和一个8位的程序计数器PC。
2.存储器：AT89C51单片机包括4KB的内部闪存ROM用于存储程序代码，并具有可擦写和可编程的特性。
此外，还有128字节的RAM用于存储各种变量和中间结果。
3.输入输出端口（IO）：AT89C51单片机有四个8位的IO口（P0、P1、P2和P3），可分别用作输入和输出。
每个IO口都可以设置为输入或输出模式，并且可以具有内部上拉电阻。
4. 定时器/计数器：AT89C51单片机包含两个定时器/计数器（Timer 0和Timer 1），用于产生定时和延时功能。
这两个定时器/计数器都可以工作在8位或16位模式下，并可以设置为定时、计数和波形发生器等不同功能。
5.串行数据通信接口（控制模式）：AT89C51单片机具有一个可编程的串行数据通信接口，支持全双工和半双工模式。
它可以与其他外部设备如传感器、LCD显示器和电脑等进行通信。
二、工作原理：1.程序执行过程：首先，AT89C51单片机将程序代码从ROM存储器中读取到指令寄存器IR中。
然后，指令寄存器将指令传输给中央处理单元CPU。
CPU根据指令类型执行不同的操作，如算术运算、逻辑判断、数据读写等。
执行完一条指令后，程序计数器PC将自动递增，指向下一条指令的地址，继续执行。
2.IO交互：AT89C51单片机的IO口可以用作输入和输出。
在输入模式下，IO口可以接收来自外部设备的信号，并传输给中央处理单元CPU。
单片机结构与原理

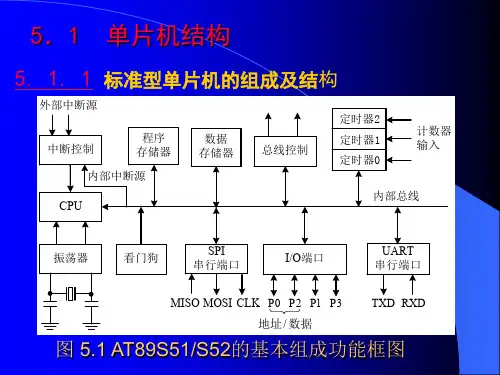

5. 1. 1 标准型单片机的组成及结构
外部中断源
中断控制
程序 存储器
内部中断源
CPU
数据 存储器
总线控制
定时器2 定时器1 定时器0
计数器 输入
内部总线
振荡器
看门狗
SPI 串行端口
I/O端口
UART 串行端口
MISO MOSI CLK P0 P2 P1 P3 TXD RXD 地址/ 数据
5.5.1 复位和复位电路
复位是单片机的初始化操作，单片机在启动运 行时，都需要先复位，它的作用是使CPU和系统中 其他部件都处于一个确定的初始状态，并从这个状 态开始工作。
1. 内部复位信号的产生
RST/VPD
施密特触发器
内部复 位电路
89S51
图5.11复位电路原理图
2. 复位状态
复位后，PC初始化为0，于是单片机自动从0单 元开始执行程序。复位后片内各专用寄存器的 状态如表3-9所示,表中X为不定数 。
图5.8 P1口某位结构
5.4.3 P2口
1.P2口位电路结构 2.工作原理 P2口作输出 ,可作
为高8位地址线 1）P2口作为输入 2）作通用I/O口
图5.9 P2口某位结构来自5.4.4 P3口1．P3口位电路结构
2. 工作原理 1）作为通用I/O 2）作为第2功能引脚 （见书中表2－8）
（详见第7章）。
（2）GF1和GF0：通用标志位。用户用软件置、复位。
（3）PD：掉电方式位。若PD＝1，进入掉电工作方式。
（4）IDL:待机方式位。若IDL＝1，进入待机工作方式。
5.6.2 待机方式
1．待机方式的工作特点 2．单片机进入待机方式的方法 向PCON中写一个字节，使IDL＝1 3．单片机终止待机方式的方法 通过硬件复位 通过中断方法
单片机的组成及工作原理

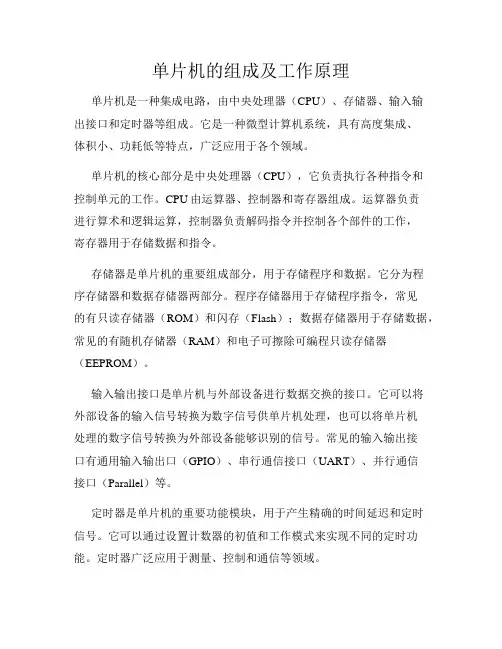

单片机的组成及工作原理单片机是一种集成电路，由中央处理器（CPU）、存储器、输入输出接口和定时器等组成。
它是一种微型计算机系统，具有高度集成、体积小、功耗低等特点，广泛应用于各个领域。
单片机的核心部分是中央处理器（CPU），它负责执行各种指令和控制单元的工作。
CPU由运算器、控制器和寄存器组成。
运算器负责进行算术和逻辑运算，控制器负责解码指令并控制各个部件的工作，寄存器用于存储数据和指令。
存储器是单片机的重要组成部分，用于存储程序和数据。
它分为程序存储器和数据存储器两部分。
程序存储器用于存储程序指令，常见的有只读存储器（ROM）和闪存（Flash）；数据存储器用于存储数据，常见的有随机存储器（RAM）和电子可擦除可编程只读存储器（EEPROM）。
输入输出接口是单片机与外部设备进行数据交换的接口。
它可以将外部设备的输入信号转换为数字信号供单片机处理，也可以将单片机处理的数字信号转换为外部设备能够识别的信号。
常见的输入输出接口有通用输入输出口（GPIO）、串行通信接口（UART）、并行通信接口（Parallel）等。
定时器是单片机的重要功能模块，用于产生精确的时间延迟和定时信号。
它可以通过设置计数器的初值和工作模式来实现不同的定时功能。
定时器广泛应用于测量、控制和通信等领域。
单片机的工作原理是通过执行存储在存储器中的程序指令来完成各种任务。
当单片机上电后，CPU会从程序存储器中读取第一条指令，并按照指令的要求执行相应的操作。
指令的执行过程包括取指令、解码指令、执行指令和更新程序计数器等步骤。
单片机的工作过程可以简单描述为：首先，CPU从程序存储器中取出一条指令，并将其送入指令寄存器；然后，控制器对指令进行解码，并根据指令的要求执行相应的操作；最后，CPU根据指令的执行结果更新程序计数器，继续执行下一条指令。
总之，单片机是一种集成电路，由中央处理器、存储器、输入输出接口和定时器等组成。
它通过执行存储在存储器中的程序指令来完成各种任务。
单片机原理及应用(C语言版)
目录分析
第一节计算机发展概 述
第二节 80C51单片 机介绍
本章小结 练习题
第一节函数及函数的 调用
第二节数制与数值运 算
本章小结 练习题
第一节Keil软件概 述及其安装
第二节CH340串口驱 动的安装
第三节STC下载软件 STC-ISP的使用
第四节使用Keil软 件新建一个工程
本章小结
练习题
4
本章小结
5
练习题
第二节 80C51单片 机的串行接口
第一节串行通信基 础
第三节单片机串行 接口应用举例
本章小结
练习题
第一节初识I2C
第二节EEPROM的应 用
本章小结 练习题
1
第一节 SPI时 序初步认识
2
第二节实时时 钟芯片DS1302
3
第三节复合数 据类型
4
本章小结
5
练习题
1
第一节程序文 件结构
这是《单片机原理及应用（C语言版）》的读书笔记模板，暂无该书作者的介绍。
读书笔记
这是《单片机原理及应用（C语言版）》的读书笔记模板，可以替换为自己的心得。
精彩摘录
这是《单片机原理及应用（C语言版）》的读书笔记模板，可以替换为自己的精彩内容摘录。
感谢观看
2
第二节程序的 版式规范
3 第三节单片机
程序命名规则 与变量选择
4
第四节表达式 和基本语句
5
第五节函数设 计规范
本章小结
练习题
01
第一节 74HC595芯 片
02
第二节 74LS138芯 片
03
第三节 74HC245芯 片
04
第四节 ULN2003双 极型线性集 成电路
单片机的基本结构与工作原理
单片机的基本结构与工作原理单片机（Microcontroller Unit，简称MCU）是一种集成电路，具备处理器核心、存储器、IO接口和时钟电路等功能单元。
它被广泛应用于各种电子设备中，是嵌入式系统的重要组成部分。
本文将介绍单片机的基本结构与工作原理。
一、单片机的基本结构单片机的基本结构由四个主要组成部分构成：中央处理器（Central Processing Unit，CPU）、存储器、IO接口和时钟电路。
1. 中央处理器（CPU）中央处理器是单片机最核心的部分，它负责执行各种指令和控制单片机的运行。
通常，单片机的CPU是一种低功耗、高性能的微处理器，具备运算、逻辑和控制等功能。
CPU的设计和性能直接影响单片机的执行能力。
2. 存储器存储器是单片机用来存储程序、数据和中间结果的重要部件。
单片机的存储器包括闪存（Flash）和随机存取存储器（Random Access Memory，RAM）等。
闪存用于存储单片机的程序代码，它具有非易失性，可以保存在断电后。
通过闪存编程器，开发者可以将编写的程序代码烧录到单片机的闪存中。
RAM主要用于存储程序运行时产生的变量和临时数据，它的读写速度相较闪存更快，但断电后数据会丢失。
3. IO接口IO接口是单片机与外部设备进行数据交换的接口，包括数字输入输出（Digital Input/Output，IO）、模拟输入输出（Analog Input/Output，AI/AO）等。
数字IO接口用于连接数字信号的收发，例如按键、LED灯、继电器等。
模拟IO接口用于连接模拟信号的输入和输出，例如温度传感器、电压检测等。
4. 时钟电路时钟电路是单片机提供时间基准的部分，用于控制单片机的运行速度和时序。
时钟电路产生的时钟信号决定了单片机的工作频率，它分为外部时钟和内部时钟两种。
二、单片机的工作原理单片机的工作原理可以概括为以下几个步骤：复位、初始化、执行程序、循环执行。
1. 复位当单片机上电或接收到外部复位信号时，会进入复位状态。
单片机c语言教程pdf版
单片机c语言教程pdf版标题：单片机C语言教程PDF版引言概述：单片机是一种集成电路，具备处理和控制功能，广泛应用于各个领域。
而C语言是单片机编程的重要基础，掌握C语言对于学习和应用单片机至关重要。
本文将介绍一本单片机C语言教程的PDF版本，内容详实且专业，有助于读者学习和掌握单片机编程。
正文内容：1. 引言1.1 单片机的基本概念1.2 C语言在单片机编程中的重要性2. 单片机C语言教程PDF版的特点2.1 详细的基础知识讲解2.2 实例驱动的学习方法2.3 丰富的实践项目案例3. 单片机C语言教程PDF版的内容3.1 C语言基础语法3.1.1 变量和数据类型3.1.2 控制结构和循环3.1.3 函数和指针3.2 单片机的基本概念和架构3.2.1 单片机的组成和工作原理3.2.2 寄存器和IO口的使用3.2.3 中断和定时器的应用3.3 单片机编程实践3.3.1 LED灯控制3.3.2 数码管显示3.3.3 按键输入和中断控制3.4 进阶应用3.4.1 ADC和DAC的使用3.4.2 串口通信3.4.3 蓝牙和WiFi模块的应用4. 单片机C语言教程PDF版的优势4.1 方便的学习和查阅4.2 适合初学者和进阶者4.3 丰富的实践案例5. 总结5.1 单片机C语言教程PDF版提供了系统而全面的单片机编程知识5.2 通过学习该教程，读者能够掌握C语言和单片机编程的基础和应用5.3 该教程的实践案例能够帮助读者深入理解和应用所学知识总结：单片机C语言教程PDF版是一本内容丰富、专业详实的教程，涵盖了单片机和C语言的基础知识、编程实践和进阶应用。
通过学习该教程，读者能够全面掌握单片机编程所需的知识和技能。
该教程的优势在于方便的学习和查阅方式，适合初学者和进阶者，且提供了丰富的实践案例，帮助读者深入理解和应用所学知识。
单片机的内部结构及工作原理PPT课件
6．全双工串行口
MCS-51单片机还有一个全双工的串行口， 以实现单片机与外部之间的串行数据传送。 7．OSC OSC 是单片机的时钟电路。时钟电路用 于单片机产生时钟脉冲序列，协调和控制 单片机的工作。
MCS-51系列单片机分类
子 系列 51子系列 52子系列 无 资源 配置
片内ROM形式
ROM EPR E2PR OM OM
片 片 内 内 ROM RAM 容 容 量 量
中 定时/ 断 计数器 源
8031 8051 8751 8951 4KB 128B 2×16 8032 8052 8752 8952 8KB 256B 3×16
5 6
2.1.2 引脚 定义及功能
P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 RST/VPD RXD/ P3.0 TXD/ P3.1 INT0/ P3.2 INT1/ P3.3 T0/ P3.4 T1/ P3.5 WR/ P3.6 RD/ P3.7 XTAL2 XTAL1 Vss
单片机的内部结构及工作原理
本章学习目标
MCS-51单片机的内部结构、引脚功能、 工作方式和时序。 掌握MCS-51单片机的内部结构特点 了解单片机并行I/O口的结构特点 掌握MCS-51单片机的基本工作原理 掌握单片机最小系统的设计方法 掌握单片机存储器的扩展方法
主要特点： （ 1 ）扩大了内部程序存储器（ ROM ）和内部 数据存储器（RAM）的容量。 （2）具有布尔代数运算能力。 （3）具有32条双向可被独立寻址的I/O口。 （ 4 ）具有 5 ～ 6 个中断源，可分为 2 个中断优 先级。 （5）具有丰富的指令系统。 （6）具有全双工传输信号UART。 （7）片内具有时钟振荡电路。 （ 8 ）烧写工艺上采用可一次性烧写的内含 ROM或可重复烧写的EPROM。
AT89C51单片机的基本结构和工作原理
AT89C51单片机的主要工作特性:·内含4KB的FLASH存储器，擦写次数1000次；·内含28字节的RAM;·具有32根可编程I/O线；·具有2个16位可编程定时器；·具有6个中断源、5个中断矢量、2级优先权的中断结构；·具有1个全双工的可编程串行通信接口；·具有一个数据指针DPTR；·两种低功耗工作模式，即空闲模式和掉电模式;·具有可编程的3级程序锁定定位;AT89C51的工作电源电压为5（1±0。
2）V且典型值为5V,最高工作频率为24MHz。
AT89C51各部分的组成及功能：1.单片机的中央处理器(CPU）是单片机的核心,完成运算和操作控制,主要包括运算器和控制器两部分.（1）运算器运算器主要用来实现算术、逻辑运算和位操作。
其中包括算术和逻辑运算单元ALU、累加器ACC、B寄存器、程序状态字PSW和两个暂存器等。
ALU是运算电路的核心，实质上是一个全加器，完成基本的算术和逻辑运算.算术运算包括加、减、乘、除、增量、减量、BCD码运算；逻辑运算包括“与”、“或"、“异或”、左移位、右移位和半字节交换，以及位操作中的位置位、位复位等.暂存器1和暂存器2是ALU的两个输入，用于暂存参与运算的数据。
ALU的输出也是两个：一个是累加器，数据经运算后，其结果又通过内部总线返回到累加器；另一个是程序状态字PSW，用于存储运算和操作结果的状态.累加器是CPU使用最频繁的一个寄存器。
ACC既是ALU处理数据的来源，又是ALU运算结果的存放单元.单片机与片外RAM或I/O扩展口进行数据交换必须通过ACC来进行.B寄存器在乘法和除法指令中作为ALU的输入之一,另一个输入来自ACC。
运算结果存于AB寄存器中。
（2）控制器控制器是识别指令并根据指令性质协调计算机内各组成单元进行工作的部件，主要包括程序计数器PC、PC增量器、指令寄存器、指令译码器、定时及控制逻辑电路等，其功能是控制指令的读入、译码和执行，并对指令执行过程进行定时和逻辑控制。
单片机工作原理
单片机工作原理一、引言单片机，也被称为微控制器，是现代电子系统中的核心组件。
它集成了处理器、存储器、输入/输出接口于一体，使得在单芯片上可以实现计算机的基本功能。
本篇文章将详细介绍单片机的工作原理，分为七个部分进行阐述。
二、正文单片机的组成单片机主要由中央处理器（CPU）、存储器（RAM/ROM）、输入/输出（I/O）接口以及定时器/计数器等部分组成。
CPU是单片机的核心，负责执行指令和处理数据；存储器用于存储程序和数据；I/O接口负责与外部设备进行通信；定时器/计数器用于实现定时或计数功能。
指令执行单片机通过执行指令来控制其工作过程。
指令由操作码和操作数组成，操作码指定要执行的操作，操作数指定参与操作的数据或内存地址。
指令的执行过程分为取指、译码、执行、访存和写回五个阶段，其中取指和译码阶段在CPU内部完成，执行、访存和写回阶段在CPU外部完成。
存储器结构单片机的存储器结构通常采用冯·诺依曼结构或哈佛结构。
冯·诺依曼结构将指令和数据存放在同一个存储器中，而哈佛结构将指令和数据分别存放在不同的存储器中。
这两种结构各有优缺点，但都使得单片机能够根据需要快速访问程序代码或数据。
I/O接口单片机的I/O接口是其与外部设备进行通信的重要通道。
根据不同的通信协议，单片机可以通过并行或串行方式与外部设备进行数据交换。
并行通信速度快，但需要较多的数据线；串行通信速度慢，但只需要一条数据线即可实现数据传输。
常见的I/O接口有GPIO、UART、SPI、I2C等。
定时器/计数器定时器/计数器是单片机内部用于实现定时或计数的功能模块。
通过预设的计数初值或时间常数，定时器/计数器可以在计数到达预设值时产生中断或溢出信号，从而实现定时中断或定时唤醒等功能。
在许多应用中，定时器/计数器的精度和稳定性对于系统的性能和稳定性至关重要。
工作模式单片机有多种工作模式，如低功耗模式和运行模式等。
在低功耗模式下，单片机可以降低功耗以延长电池寿命；在运行模式下，单片机可以全速运行程序并处理外部事件。
单片机的结构及原理
单片机的结构及原理单片机（Microcontroller Unit，简称MCU）是一种小型、低成本且功能强大的微处理器。
它集成了中央处理器（CPU）、存储器（RAM、ROM）、输入/输出端口（I/O）、时钟电路以及各种外设接口等组成部分，可广泛应用于各个领域，如家用电器、工业自动化、汽车电子等。
一、单片机的结构单片机的基本结构包括如下组成部分：1. 中央处理器（CPU）：负责处理各种指令和数据，是单片机的核心部件。
它通常由控制单元和算术逻辑单元组成，控制单元用于控制指令的执行，算术逻辑单元用于执行各种算术和逻辑运算。
2. 存储器（Memory）：包括随机存储器（RAM）和只读存储器（ROM）。
RAM用于存储临时数据和程序运行时的变量，ROM用于存储固定的程序指令和常量数据。
3. 输入/输出端口（I/O）：用于与外部设备进行数据交互，包括输入口和输出口。
输入口用于接收来自外部设备的信号或数据，输出口则用于向外部设备输出信号或数据。
4. 时钟电路（Clock）：提供单片机运行所需的时钟信号，控制程序的执行速度和数据的处理。
5. 外设接口（Peripheral Interface）：用于连接各种外部设备，如显示器、键盘、传感器等。
通过外设接口，单片机可以与外部设备进行数据交换和控制操作。
二、单片机的工作原理单片机的工作原理如下：1. 程序存储：单片机内部ROM存储了一段程序代码，也称为固化程序。
当单片机上电或复位时，程序从ROM中开始执行。
2. 取指令：控制单元从ROM中读取指令，并将其送入指令寄存器。
3. 指令译码：指令寄存器将读取的指令传递给控制单元，控制单元根据指令的类型和操作码进行译码，确定指令需要执行的操作。
4. 指令执行：控制单元执行译码后的指令，包括算术逻辑运算、数据传输、输入输出等操作。
5. 中断处理：单片机可响应外部中断信号，当发生中断时，单片机会中止当前的程序执行，转而处理中断请求。
单片机的结构原理
单片机的结构原理单片机（Microcontroller Unit，MCU）是一种集成电路，具备处理器核心、存储器、外设接口以及时钟源等功能，能够完成各种计算和控制任务。
它在现代电子设备中广泛应用，如家用电器、汽车电子、通信设备等。
一、单片机的内部结构1. 处理器核心：单片机的处理器核心是其最基本的部分，通常包括中央处理器（Central Processing Unit，CPU）、寄存器（Registers）以及指令集（Instruction Set）。
处理器核心负责执行程序指令，进行数据处理和控制操作。
2. 存储器：单片机需要存储程序代码和数据，因此内部通常集成了不同类型的存储器。
其中，闪存（Flash）用于存储程序代码，随机存储器（Random Access Memory，RAM）用于存储临时数据。
有些单片机还会集成非易失性存储器（Electrically Erasable Programmable Read-Only Memory，EEPROM），用于存储常驻数据。
3. 外设接口：单片机通过外设接口与外部器件进行通信和控制。
常见的外设接口包括通用输入输出口（General Purpose Input/Output，GPIO）、串行通信接口（Serial Communication Interface，SCI/UART）、并行通信接口（Parallel Communication Interface，PCI）等。
不同的单片机可能具备不同的外设接口，以适应各种应用需求。
4. 时钟源：单片机需要时钟信号来同步处理器核心和外设操作。
时钟源可以是外部晶体振荡器或者内部振荡电路产生的振荡信号。
时钟源决定了单片机的运行速度，通常以赫兹（Hz）为单位表示。
二、单片机的工作原理单片机的工作原理主要包括四个阶段：初始化（Initialization）、执行（Execution）、中断（Interrupt）和休眠（Sleep）。
单片机工作原理
单片机工作原理单片机是一种集成了微处理器、存储器和输入输出功能的微型计算机系统，它广泛应用于各种电子设备中，如家电、汽车、医疗设备等。
那么，单片机是如何工作的呢？接下来，我们将深入探讨单片机的工作原理。
首先，让我们从单片机的核心部件——微处理器开始说起。
微处理器是单片机的大脑，它负责执行各种指令和控制整个系统的运行。
在单片机中，微处理器通常由中央处理器（CPU）、时钟电路和控制器组成。
CPU负责执行各种算术和逻辑运算，时钟电路则提供CPU运行的时钟信号，控制器则协调各个部件的工作。
除了微处理器，单片机还包括存储器和输入输出功能。
存储器用于存储程序和数据，其中包括只读存储器（ROM）和随机存储器（RAM）。
ROM用于存储单片机的固件程序和常量数据，而RAM则用于临时存储程序和数据。
输入输出功能包括各种接口和通信模块，用于与外部设备进行数据交换和通信。
单片机的工作原理可以简单概括为，接收输入信号、执行程序、输出结果。
当外部设备向单片机发送输入信号时，单片机通过输入输出功能接收并处理这些信号，然后根据预先编写的程序进行计算和控制，最终通过输出功能将结果返回给外部设备。
这个过程涉及到微处理器的运行、存储器的读写、输入输出功能的控制等多个方面的工作。
在单片机的工作过程中，时钟信号起着至关重要的作用。
时钟信号的频率决定了单片机的运行速度，不同的单片机可以有不同的时钟频率。
时钟信号的稳定性和准确性也会直接影响到单片机的工作效果。
因此，在设计单片机系统时，需要充分考虑时钟电路的设计和时钟信号的稳定性。
此外，单片机的工作原理还涉及到各种外设和接口的设计和应用。
单片机通常需要与各种传感器、执行器、显示器、通信模块等外部设备进行连接和通信。
这就需要设计合理的接口电路和通信协议，以实现单片机与外部设备之间的数据交换和控制。
总的来说，单片机的工作原理涉及到微处理器的运行、存储器的读写、输入输出功能的控制、时钟信号的生成和外设接口的设计等多个方面。
AT89C51单片机的基本结构和工作原理
AT89C51单片机的基本结构和工作原理AT89C51单片机是一种经典的8位微控制器，由美国公司Intel开发，现在由Atmel公司继续生产和推广。
它被广泛应用于嵌入式系统、自动控制、工业控制和通信等领域。
AT89C51单片机的基本结构和工作原理如下：基本结构：1.中央处理器单元(CPU)：AT89C51单片机采用MCS-51体系结构，内置一个8位的中央处理器，工作频率可达到12MHz。
其指令集包括大约100多种指令，支持各种数据操作和控制指令。
2. 存储器：AT89C51单片机集成了4KB的Flash程序存储器、128B的RAM数据存储器和128B的EEPROM数据存储器。
Flash存储器用于存储用户程序，RAM用于临时数据存储，EEPROM用于非易失性数据存储。
3.I/O端口：AT89C51单片机具有32个I/O端口，可以实现与外部设备的数据交换和控制。
这些端口可以配置为输入端口或输出端口，用于连接外部器件。
4. 定时器/计数器：AT89C51单片机集成了2个16位的定时器/计数器(Timer/Counter)，用于生成精确的时序信号和计数功能。
它们可以配置为定时器模式或计数器模式，支持各种定时操作。
6.中断系统：AT89C51单片机具有强大的中断系统，支持外部中断和定时器中断等多种中断源。
中断可以在程序执行过程中插入，用于实现实时响应和多任务处理。
7.电源管理：AT89C51单片机需要外部供电，工作电压一般为5V。
它可以通过内部的低功耗模式和掉电模式实现电源管理，在不需要工作时降低功耗。
工作原理：1.启动系统：当AT89C51单片机上电后，系统会初始化各个部件，包括设置定时器、I/O端口、中断系统等，并执行一段启动程序。
3.处理中断：当有外部中断或定时器中断发生时，CPU会暂停当前任务，保存现场状态，跳转到中断程序执行，处理完中断后再返回主程序继续执行。
4.数据交换：AT89C51单片机可以通过I/O端口与外部设备进行数据交换和控制，包括输入数据和输出数据。
单片机结构原理
单片机结构原理单片机是一种集成电路，在一个芯片上包含了中央处理器（CPU）、存储器和各种输入输出设备。
它通常由控制器、运算器、存储器和各种输入输出接口组成。
控制器是单片机的核心部件，用于控制整个系统的运行。
它包含指令寄存器、程序计数器和指令译码器等功能模块。
指令寄存器用于存储当前执行的指令，程序计数器则用于存储下一条将要执行的指令的地址。
指令译码器用于解析指令，并将其转换为对应的操作。
运算器是负责执行算术和逻辑运算的模块。
它包含算术逻辑单元（ALU）和状态寄存器等组件。
ALU能够执行加法、减法、乘法、除法等算术运算，同时也能够执行逻辑运算，如与、或、非等。
状态寄存器用于存储运算结果的状态信息，如溢出、进位等。
存储器用于存储程序和数据。
主要包括程序存储器和数据存储器。
程序存储器用于存储单片机的程序指令，常见的有闪存（Flash）和只读存储器（ROM）等。
数据存储器用于存储程序的数据，通常包括随机存取存储器（RAM）和特殊功能寄存器等。
单片机还包含各种输入输出接口，用于与外部设备进行交互。
常见的包括通用输入输出口（GPIO）、串行通信接口（UART）、并行输入输出口（PIO）等。
GPIO用于连接各种输入和输出设备，如按键、LED灯等。
UART用于与外部设备进行串行通信，如连接计算机或其他设备进行数据传输。
PIO用于并行数据的输入输出，适用于连接并行设备。
使用单片机可以实现各种控制和数据处理功能，如嵌入式系统、工业自动化、家电控制等。
其结构原理的核心在于控制器的指令执行和运算器的运算能力，以及存储器和接口的协同工作。
通过编程和配置相应的硬件接口，可以实现对外部设备的控制和数据交换。
单片机的体系结构与基本工作原理介绍
单片机的体系结构与基本工作原理介绍单片机（Microcontroller）是一种集成了中央处理器（CPU）、存储器（ROM/RAM）、输入输出接口（I/O）、定时器等功能于一体的微型计算机芯片。
它广泛应用于电子产品中，如家电、电子游戏机、汽车电子等领域。
本文将介绍单片机的体系结构和基本工作原理，帮助读者理解单片机的基本知识。
一、单片机体系结构单片机的体系结构包括CPU、存储器、输入输出接口和定时器等模块组成。
1. CPU（中央处理器）单片机的CPU是其核心部件，负责执行各种指令和控制数据的处理。
它包括运算逻辑单元（ALU）、寄存器和控制单元（CU）。
- 运算逻辑单元（ALU）：负责算术和逻辑运算，如加减乘除、位操作等。
- 寄存器：用于暂时存储数据和指令。
常用的寄存器有累加寄存器、程序计数器等。
- 控制单元（CU）：控制指令的执行顺序和时序，并与其他模块进行协调。
2. 存储器单片机的存储器主要分为ROM（只读存储器）和RAM（随机存储器）。
- ROM（Read-Only Memory）：用于存储程序代码和常量数据。
通常包括存储器中不易改变的存储区域。
- RAM（Random Access Memory）：用于存储数据和临时变量。
RAM具有读写的能力，但当断电时，其中的数据会丢失。
3. 输入输出接口单片机的输入输出接口（I/O）用于与外部设备进行数据交换。
- 输入接口：将外部设备（如键盘、传感器等）的输入信号转换为电信号，供CPU处理。
- 输出接口：将CPU计算处理后的结果转换为电信号，驱动外部设备（如LED、液晶显示屏等）。
4. 定时器定时器是单片机的重要功能模块之一，用于提供定时和计数功能。
- 定时功能：生成一定时间间隔的定时信号用于控制程序的执行和任务的调度。
- 计数功能：用于计算外部事件的频率、脉冲数量等。
二、单片机的基本工作原理单片机的基本工作原理涉及指令的执行和数据的处理。
1. 指令的执行单片机通过获取存储器中的指令来执行各种操作。
单片机的内部结构及工作原理
应用范围
从家用电器到工业自动化等各 个领域，单片机都有广泛的应 用。
举例
例如，单片机可用于智能家居 系统、汽车电子控制等领域。
单片机的内部基本结构介绍
核心部分
单片机的核心部分是中央处理器（CPU），负责执行 程序和控制各个模块。
存储器
单片机包含存储器，用于存储程序、数据和中间结果。
输入输出
单片机提供多种输入输出接口，与外部设备进行数据
单片机的内部结构及工作 原理
单片机是一种集成电路芯片，广泛应用于各个领域。本演示将介绍单片机的 内部结构和工作原理，帮助您深入了解这一技术。
什么是单片机？
单片机是一种集成电路芯片，内部包含处理器、存储器和各种接口电路，具有高集成度和低功耗的特点。
单片机的分类和应用范围
分类
根据指令集、位宽、核心架构 等不同，单片机可以分为多种 不同类型。
1
中断原理
中断使CPU可以响应外部事件，提高系统的实时性和并发性。
2
中断应用
用于处理定时器事件、外部信号等，实现复杂的功能。
3
举例
例如，可以使用中断响应用户按下按钮的事件。
单片机的I/O端口及其操作方式
I/O端口
单片机提供了多个I/O端口，用于与外部设备进行数据 交互。
操作方式
可以使用输入输出指令对I/O端口进行读写操作。
外设
单片机还可以连接各U根据程序的指令，依次执行各个指令，控制系统的运行和各个模块的操作。
单片机存储器和寄存器的作用及特点
存储器 寄存器 特点
用于存储程序和数据 用于暂存数据和指令 快速访问、易失性、容量有限
单片机中断系统的原理与应用
单片机的时钟发生器
单片机工作原理
单片机工作原理标题：单片机工作原理引言概述：单片机是一种集成电路，具有微处理器核心、存储器、输入输出接口和定时器等功能。
它被广泛应用于各种电子设备中，如家电、汽车电子、医疗设备等。
本文将详细介绍单片机的工作原理，包括指令执行、存储器管理、输入输出控制等方面。
一、指令执行1.1 指令译码：单片机通过指令译码器将存储器中的指令转化为可执行的操作码，以便处理器核心执行。
1.2 指令执行过程：单片机按照指令的不同类型，执行相应的操作，如算术运算、逻辑运算、数据传输等。
1.3 指令周期：单片机的工作以指令周期为单位，每个指令周期包括取指、译码、执行、访存等阶段。
二、存储器管理2.1 寄存器：单片机内部包含多个寄存器，用于存储临时数据、地址等信息，如通用寄存器、程序计数器、状态寄存器等。
2.2 内部存储器：单片机内部集成了存储器，包括RAM（随机存取存储器）和ROM（只读存储器），用于存储程序、数据等。
2.3 外部存储器：单片机还可以通过外部接口连接外部存储器，扩展存储容量，如闪存、EEPROM等。
三、输入输出控制3.1 输入控制：单片机通过引脚接口接收外部信号，如按键、传感器等，并将其转化为数字信号供处理器核心处理。
3.2 输出控制：单片机通过引脚接口输出数字信号，控制外部设备的工作，如LED灯、电机等。
3.3 中断控制：单片机支持中断功能，当外部事件发生时，可以中断当前的程序执行，处理相应的中断服务程序。
四、时钟控制4.1 系统时钟：单片机内部有一个时钟发生器，用于提供系统时钟信号，控制单片机的工作频率。
4.2 定时器：单片机内部集成了定时器，可以用于实现定时、计数等功能，如延时控制、PWM输出等。
4.3 外部时钟：单片机还可以通过外部接口连接外部时钟源，提供更高的时钟频率。
五、中央处理器核心5.1 ALU（算术逻辑单元）：单片机的核心部分是ALU，负责执行各种算术和逻辑运算。
5.2 控制单元：单片机的控制单元负责指令的执行和控制，包括指令译码、时序控制等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1 80C51单片机的组成
（1） 中央处理器（CPU）
单片机中央处理器和通用微处理器基本相同，只是 增设了“面向对象”的处理功能。如位处理、查表、多种 跳转、乘除法运算、状态检测、中断处理等，增强了实时 性。
（2） 存储器
目前微型计算机和单片机的存储器主要有两种结构， 即哈佛（Harvard）结构和普林斯顿（Princeton）结构。 所谓哈佛结构，是将程序存储器和数据存储器截然分开， 分别寻址的结构；而普林斯顿结构，则是将程序和数据共 用一个存储器空间的结构。80C51系列单片机采用前者。
③ B寄存器
B寄存器为8位寄存器，主要用于乘除指令中。乘法 中，ALU的两个输入分别为A、B，运算结果存放在AB寄 存器对中。A中存放积的低8位，B中存放积的高8位。除 法中，A中存放被除数，B中放入除数，商数存放于A，余 数存放于B。当然B寄存器也可作为一个普通的内部RAM 单元使用。
④程序状态字
程序状态字PSW（Program Status Word）是一个逐位 定义的8位标志寄存器，它保存指令执行结果的特征信息， 以供程序查询和判别。其各位的定义如下：
a. PSW.0（P，奇偶标志位）
每个指令周期由硬件来置位或清零用以表示累加器A 中1的位数的奇偶性，若累加器中1的位数为奇数则P＝1， 否则P＝0。
（3） I/O接口 ①并行I/O接口 80C51单片机内部有4个8位I/O接口，不仅可灵活地
用作输入或输出，而且还具有多种功能。
②串行口 80C51单片机有一个全双工的串行口，以实现单片机 和其它设备间的串行通讯。该串行口还可作为同步移位 器使用。
（4）时钟电路 80C51单片机内部有时钟电路，但石英晶体和微调电
图2－1 80C51单片机的基本组成框图
①程序存储器（ROM）
程序存储器用来存放程序和始终要保留的常数。常 用的有片内掩膜ROM、可编程ROM（PROM）、可擦除 可编程ROM（EPROM）、电可擦除可编程型ROM （E2PROM）
8031片内没有程序存储器
8051内部设有4KB的掩模ROM程序存储器
8751是将8051片内的ROM换成EPROM
89C51则换成4KB的闪速EEPROM
89S51结构同89C51，4KB的闪速EEPROM可在线编程
增强型52、54、58系列的存储容量为普通型分别为 8KB、16KB、64KB
②数据存储器（RAM） 数据存储存放程序运行中所需要的常数和变量。51 系列内部RAM容量为128B，52系列为256B。
功能划分芯片，由多片构成微型计算机的设计思想，将构 成计算机的许多功能集成在一块晶体芯片上，它已具备了 计算机的基本功能，实际上已经是一个简单的微型计算机 系统了。
2.2 80C51单片机内部结构 和引脚功能
2.2.1 80C51的内部结构
80C51单片机的内部结构如图2－2所示。它主要由以 下几个部分组成：1个8位的中央处理器；4KB的 EPROM/ROM；128B的RAM；32条I/O线；2个定时器/计 数器；1个具有5个中断源、2个优先级的中断嵌套结构； 用于多处理机通讯、I/O口扩展或全双工通用异步接收发 器（UART）；特殊功能寄存器（SFR）；1个片内振荡器 和时钟电路。这些部件通过内部总线连接起来，构成一个 完整的微型计算机。
b. PSW.2（OV，溢出标志位）
c. PSW.3、PSW.4（RS0、RS1，工作寄存器选择控制 位）
该两位通过软件置“0”或“1”来选择当前工作寄存器 组，具体定义见表2－1。
表2－1 工作寄存器组选择
RS1
RS0
所选中的寄存器组
0
0
寄存器0组（00H～07H）
0
1
寄存器1组（08H～0FH）
f. PSW.7（CY，进位标志位） 在算术运算中它可作为进位标志，表示运算结果中 高位是否有进位或借位的状态。
1
0
寄存器2组（10H～17H）
1
1
寄存器3组（18H～1FH）
d. PSW.5（F0，用户标志位）
该位为用户定义的状态标记，用户根据需要用软件 对其置位或清零，也可以用软件测试F0的状态来实现分支 转移。
e. PSW.6（AC，辅助进位标志位）
进行加法或减法操作时，当发生低四位向高四位进 位或借位时，AC由硬件置位，否则AC位被清“0”。在进 行十进制调整指令时，将借助AC状态进行判断。
累加器ACC（简称累加器A）为一个8位寄存器，它 是CPU中使用最频繁的寄存器。大部分单操作数指令的操 作数取自累加器A，很多双操作数指令的一个操作数取自 累加器A，加、减、乘和除等算术运算指令的运算结果都 存放在累加器A或AB寄存器中，在变址寻址方式中累加器 被作为变址寄存器使用。
需要注意的是，在80C51单片机，还有一部分可以不 经过累加器A的传送指令，如：寄存器直接寻址单元元、间接寻址单元与立即数之间的传送指令。其目的是加 快传送速度，减少累加器A的堵塞现象。
图2－2 80C51的内部结构图
2.2.2. 中央处理器（CPU）
中央处理器是单片机内部的核心部件，它决定了单 片机的主要功能特性。中央处理器从功能上可分为运算器、 控制器两部分。
（1）运算器
运算器由运算逻辑单元ALU、累加器ACC（A）、暂 存寄存器、B寄存器、程序状态标志寄存器PSW以及BCD 码运算修正电路等组成。
①算术逻辑单元ALU 算术逻辑单元ALU的结构如图2－3所示。ALU功能 十分强大，不仅可以对8位变量进行逻辑“与”、“或”、 “异或”、循环求补、清零等基本操作，还可以进行加、 减、乘、除等基本运算，并具有数据传输、程序转移等功 能。为了乘除运算的需要，设置了B寄存器。
图2－3 ALU结构
②累加器ACC
容需外接，时钟电路为单片机产生时钟脉冲序列。
（5）中断 80C51共有5个中断源，即外部中断2个，定时器/计数
器中断2个，串行口中断1个，全部中断源分为两个优先级， 优先级的高低可通过编程实现。
（6）定时器/计数器 80C51共有2个16位的定时器/计数器，以实现精确的
定时或对外部事件的计数功能。
从以上内容可以看出，单片机突破了常规的按逻辑
