可燃气体传感器
可燃气体探测器原理
可燃气体探测器原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998目前，可燃气体探测器常用的传感器有：催化燃烧传感器、半导体传感器；有毒气体检测仪常用的传感器有：电化学传感器、红外传感器和PID光离子传感器。
下面就为大家一一介绍着几种传感器各自的工作原理和优缺点催化燃烧传感器催化燃烧式传感器是可燃气体探测器常用的传感器类型，它的工作原理是基于一个惠斯通电桥的结构。
在它的测量桥上涂有催化物质，它在整个的测量过程中是不被消耗的。
即使在空气中气体和蒸气浓度远远低于LEL（爆炸浓度下限）时，它们也会在这个桥上发生催化燃烧反应。
测量时，要在参比和测量电桥上施加电压使之加热从而发生催化反应，这个温度大约是500℃或者更高。
正常情况下，电桥是平衡的，V1 = V2，输出为零。
如果有可燃气体存在，它的氧化过程（无焰燃烧）会使测量桥被加热，温度增加，而此时参比桥温度不变。
电路会测出它们之间的电阻变化，V2 > V1，输出的电压同待测气体的浓度成正比。
催化燃烧式传感器的优点：寿命较长（一般3年）、线性度好、温度范围宽、适用于LEL（可燃气体爆炸浓度下限）之下的检测。
催化燃烧式传感器的缺点：需有氧检测、受环境的影响较大（中毒或抑制），需定期校正。
半导体传感器半导体传感器也是可燃气体探测器和有毒气体检测仪常用的传感器。
它的全称是“金属氧化物半导体传感器（MOS）”，它既可以用于检测PPM级的有毒气体也可以用于检测百分比浓度的易燃易爆气体。
MOS传感器由一个金属半导体（比如SnO2)构成，在清洁空气中，它的电导很低，而遇到还原性气体，比如一氧化碳或可燃性气体，传感元件的电导会增加，从而引起电流变化触发报警电路。
通过控制传感元件的温度，可以对不同的物质有一定的选择性。
半导体传感器的优点：价格便宜、灵敏度高、能检测到ppm。
半导体传感器的缺点：线性度差，只能作为定性的检测；受温湿度影响较大。
可燃气体探测器原理
可燃气体探测器原理可燃气体探测器是一种用于检测空气中可燃气体浓度的设备，广泛应用于石油化工、煤矿、化工、航天等领域。
其原理是利用可燃气体的燃烧特性和传感器的灵敏度来实现气体的检测和报警。
本文将从传感器原理、工作原理和应用领域等方面对可燃气体探测器的原理进行介绍。
传感器原理。
可燃气体探测器的核心部件是传感器，传感器的选择直接影响到探测器的性能和可靠性。
常见的传感器包括化学传感器、红外传感器和热导传感器等。
化学传感器是通过化学反应来检测气体浓度的，其原理是可燃气体与传感器内部的化学物质发生反应，产生电信号来表征气体浓度。
红外传感器则是利用可燃气体吸收红外光的特性来检测气体浓度的，其原理是通过测量被吸收的红外光的强度来确定气体浓度。
热导传感器则是利用气体的导热性来检测气体浓度的，其原理是通过测量气体对热量的传导情况来确定气体浓度。
工作原理。
可燃气体探测器的工作原理是将传感器与报警器相连，当传感器检测到空气中可燃气体浓度超过设定阈值时，传感器会产生相应的信号并传输给报警器，报警器则会发出声光信号来提醒人们注意。
传感器的选择和校准是确保探测器准确性和可靠性的关键，传感器的灵敏度和稳定性直接影响到探测器的性能。
另外，探测器还需要具备一定的抗干扰能力，能够在恶劣环境下正常工作。
应用领域。
可燃气体探测器广泛应用于石油化工、煤矿、化工、航天等领域，用于检测空气中可燃气体的浓度。
在石油化工行业，可燃气体探测器常用于石油储罐、管道、油田等场所，用于检测石油气、天然气等可燃气体的浓度，确保生产安全。
在煤矿行业，可燃气体探测器常用于井下巷道、煤矿井下等危险场所，用于检测瓦斯等可燃气体的浓度，预防瓦斯爆炸事故的发生。
在航天领域，可燃气体探测器常用于航天器、宇航服等设备，用于检测空气中可燃气体的浓度，确保航天员的生命安全。
总结。
可燃气体探测器是一种用于检测空气中可燃气体浓度的设备，其原理是利用可燃气体的燃烧特性和传感器的灵敏度来实现气体的检测和报警。
催化燃烧气体传感器工作原理
催化燃烧气体传感器工作原理催化燃烧气体传感器工作原理简介催化燃烧气体传感器是一种常见的气体传感器，广泛应用于工业和生活中的气体检测与监控。
其工作原理基于催化剂催化燃烧的过程，能够检测到许多常见的可燃气体。
催化燃烧原理催化燃烧是指通过催化剂的作用，将可燃气体与空气中的氧气在一定温度下催化反应，释放大量的热能，并产生CO2和H2O。
这个过程是一个自持续的反应，只要有可燃气体存在，会不断释放热能。
传感器结构催化燃烧气体传感器由以下几部分组成： - 催化剂：通常由贵金属如铂、钯构成，能够促进气体的催化燃烧反应。
- 检测元件：一般为两个热电偶，一个被称为测量电偶，另一个被称为参比电偶。
它们通过连接到电路中，能够测量温度差异。
- 加热丝：位于催化剂附近，通过外部电源加热，使其达到催化燃烧的温度。
工作原理1.加热：当传感器启动时，加热丝开始加热。
加热丝的温度要高于催化燃烧的温度，以确保可燃气体能够被催化剂催化燃烧。
2.反应：当空气中有可燃气体进入传感器时，可燃气体与空气中的氧气在催化剂的作用下发生催化燃烧反应，产生热能。
3.温度差异：由于催化燃烧反应产生了热能，测量电偶和参比电偶之间会产生温度差异。
4.电信号：测量电偶和参比电偶的温度差异将转化为电信号，通过电路输出，供仪表或控制系统读取和处理。
检测原理通过测量电信号的大小，可以判断可燃气体浓度的高低。
在没有可燃气体存在时，由于没有反应产生的热能，测量电偶和参比电偶之间的温度差异很小，电信号较低。
而当可燃气体浓度增加时，催化燃烧反应产生的热能增加，温度差异增大，电信号也会相应增加。
优缺点•优点：催化燃烧气体传感器具有响应速度快、稳定性好、灵敏度高等优点。
适用于检测各种可燃气体。
•缺点：受到催化剂的寿命和稳定性的影响，需要定期更换催化剂，且对一些氧化性气体的检测不适用。
同时，由于催化燃烧产生的热能，传感器需要外部加热，需要一定的能源消耗。
应用领域催化燃烧气体传感器广泛应用于以下领域： - 工业领域：用于检测可燃气体的泄漏，确保工作环境的安全。
可燃气体检测仪常见故障
可燃气体检测仪常见故障可燃气体检测仪是用来检测空气中可燃气体浓度的仪器。
在石油化工、煤矿、地下管道、电力设备、军工等领域应用广泛。
在使用过程中，可燃气体检测仪也会出现各种故障，影响检测结果，甚至危及人员安全。
本文将介绍一些可燃气体检测仪常见故障及其解决方法。
1. 传感器损坏可燃气体检测仪的核心部件就是传感器，它能够识别气体，通过反应输出电信号。
传感器的损坏会使可燃气体检测仪的测量准确度下降或根本不能工作。
传感器损坏有很多原因，如热量影响、光照、化学物质腐蚀等。
解决方法：传感器损坏一般需要更换，用户需根据自己的检测仪型号和传感器型号购买正确的传感器，并根据操作手册进行更换。
2. 电池电量低可燃气体检测仪通常使用充电或电池供电。
低电池电量会导致检测仪不能正常工作。
某些情况下，可燃气体检测仪会发出低电量警报信号，提示用户更换电池。
解决方法：如果可燃气体检测仪使用电池供电，用户可以更换干电池、锂离子电池或镍氢电池等。
如果可燃气体检测仪使用充电供电，则需在使用前充电，确保足够的电量。
3. 非气体干扰可燃气体检测仪会受到非气体干扰，如湿度、氧气、空气中的化学物质等。
如果检测到非气体干扰，可燃气体检测仪将无法正确检测可燃气体的存在。
解决方法：用户可按操作手册的要求进行干扰测试，调整检测仪灵敏度，以减少非气体干扰的影响。
4. 检测误差可燃气体检测仪的测量结果有时会偏离实际情况，导致误报或漏报。
这可能是因为长时间的使用、振动、温度变化等因素导致传感器的校准不准确。
解决方法：用户需按照操作手册的要求进行校准，或联系生产厂家进行校准。
5. 人为因素可燃气体检测仪在使用过程中，也会受到人为因素的影响。
如误操作、超过检测范围、未及时更换传感器等。
这些因素都会影响可燃气体检测仪的使用效果。
解决方法：用户需按照操作手册规范操作，时常进行检查和维护，并及时更换传感器。
结束语以上就是可燃气体检测仪常见故障及其解决方法。
在使用可燃气体检测仪时，我们应该熟悉它的基本原理和工作模式，根据操作手册正确进行操作。
可燃气体传感器的工作原理
可燃气体传感器的工作原理可燃气体传感器（Combustible Gas Sensor）是一种用于检测环境中可燃气体浓度的装置。
它广泛应用于工业、民用、环保等领域，可以有效预防火灾和爆炸事故的发生。
可燃气体传感器的工作原理基于化学反应原理。
它通常由感应元件、电路和输出装置三部分组成。
感应元件是传感器的核心部件，其内部涂有特殊的化学材料，可以与可燃气体发生化学反应。
当感应元件暴露在可燃气体环境中时，可燃气体与感应元件之间发生氧化还原反应，产生电信号。
感应元件一般采用半导体、电化学、红外线等技术。
其中，半导体传感器是最常用的一种。
半导体传感器的工作原理是利用半导体材料与可燃气体发生化学反应时，电阻发生变化，从而检测可燃气体的浓度。
当可燃气体浓度较低时，半导体材料的电阻较高；而当可燃气体浓度增加时，半导体材料的电阻会下降。
通过测量电阻的变化，可以确定可燃气体的浓度。
除了半导体传感器，还有电化学传感器和红外线传感器。
电化学传感器利用电化学反应原理，通过测量电流的变化来检测可燃气体的浓度。
红外线传感器则利用特定波长的红外线与可燃气体分子之间的相互作用，来检测可燃气体的浓度。
无论是哪种类型的感应元件，它们都需要与电路和输出装置配合使用才能实现可燃气体浓度的测量。
电路负责采集感应元件产生的电信号，并进行放大、滤波、处理等操作，最终将结果输出给输出装置。
输出装置可以是显示屏、报警器、控制系统等，用于向用户提供可燃气体浓度的信息。
值得注意的是，可燃气体传感器在使用过程中需要进行定期校准和维护。
由于感应元件与环境中的氧气浓度、温度等因素有关，因此需要根据实际情况进行校准，以确保传感器的准确性和可靠性。
另外，传感器也需要定期更换，以保证其长期稳定工作。
可燃气体传感器通过感应元件与可燃气体之间的化学反应，实现对可燃气体浓度的检测。
它的工作原理可以分为半导体、电化学和红外线等不同类型，但都需要与电路和输出装置配合使用。
通过合理的校准和维护，可燃气体传感器可以发挥重要的作用，为我们的生活和工作提供安全保障。

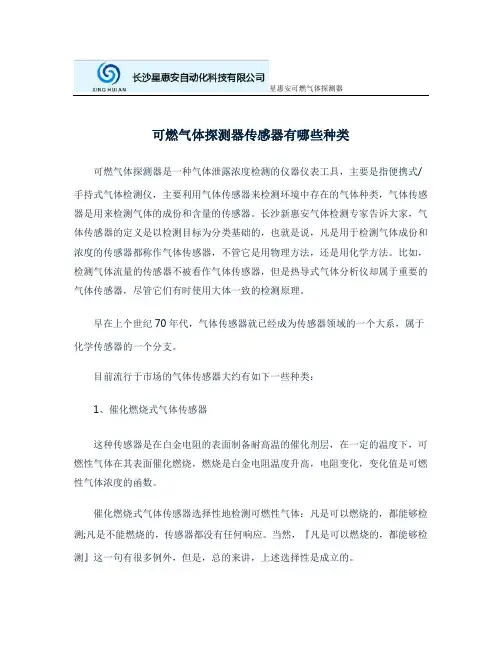

可燃气体探测器传感器有哪些种类
星惠安可燃气体探测器可燃气体探测器传感器有哪些种类可燃气体探测器是一种气体泄露浓度检测的仪器仪表工具，主要是指便携式/手持式气体检测仪，主要利用气体传感器来检测环境中存在的气体种类，气体传感器是用来检测气体的成份和含量的传感器。
长沙新惠安气体检测专家告诉大家，气体传感器的定义是以检测目标为分类基础的，也就是说，凡是用于检测气体成份和浓度的传感器都称作气体传感器，不管它是用物理方法，还是用化学方法。
比如，检测气体流量的传感器不被看作气体传感器，但是热导式气体分析仪却属于重要的气体传感器，尽管它们有时使用大体一致的检测原理。
早在上个世纪70年代，气体传感器就已经成为传感器领域的一个大系，属于化学传感器的一个分支。
目前流行于市场的气体传感器大约有如下一些种类：1、催化燃烧式气体传感器这种传感器是在白金电阻的表面制备耐高温的催化剂层，在一定的温度下，可燃性气体在其表面催化燃烧，燃烧是白金电阻温度升高，电阻变化，变化值是可燃性气体浓度的函数。
催化燃烧式气体传感器选择性地检测可燃性气体：凡是可以燃烧的，都能够检测;凡是不能燃烧的，传感器都没有任何响应。
当然，『凡是可以燃烧的，都能够检测』这一句有很多例外，但是，总的来讲，上述选择性是成立的。
催化燃烧式气体传感器计量准确，响应快速，寿命较长。
传感器的输出与环境的爆炸危险直接相关，在安全检测领域是一类主导地位的传感器。
缺点：在可燃性气体范围内，无选择性。
暗火工作，有引燃爆炸的危险。
大部分元素有机蒸汽对传感器都有中毒作用。
目前这种传感器的主要供应商在中国、日本、英国(发明国)!目前中国是这种传感器的最大用户(煤矿)，也拥有最佳的传感器生产技术，尽管不断有各种各样的代理商在宣传上干扰社会对这种传感器的认识，但是毕竟，催化燃烧式气体传感器的主流制造商在国内。
2、热导池式气体传感器每一种气体，都有自己特定的热导率，当两个和多个气体的热导率差别较大时，可以利用热导元件，分辨其中一个组分的含量。
可燃气体探测器不合格原因
可燃气体探测器不合格原因
可燃气体探测器不合格的原因可能涉及多个方面，以下是一些常见的原因：
1.传感器故障：可燃气体探测器的传感器可能出现故障，例如灵敏度下降、响应速度变慢或失灵等，导致无法准确检测到可燃气体。
2.电路问题：探测器的电路出现问题，例如电路连接不良、元件老化或损坏等，可能导致探测器无法正常工作或产生误报。
3.环境影响：探测器所处的环境可能对其性能产生影响，例如温度过高或过低、湿度过大、化学物质污染等，都可能导致探测器的准确性受到影响。
4.校准不准确：探测器的校准不准确可能导致其检测结果与实际情况不符，例如误报或漏报可燃气体。
5.维护不当：长时间不进行维护和保养，或者使用不当，可能导致探测器性能下降或失效。
6.产品质量问题：可能存在制造过程中的质量问题，例如材料选择不当、加工工艺不到位、质量控制不严格等，导致探测器性能不稳定或存在缺陷。
7.标准不符合：探测器的设计或制造未按照相关标准要求执行，导致其性能不达标。
8.使用寿命结束：探测器超过了其设计的使用寿命，导致性能下降或失效。
1 / 2
综上所述，可燃气体探测器不合格的原因可能是多方面的，包括传感器故障、电路问题、环境影响、校准不准确、维护不当、产品质量问题、标准不符合和使用寿命结束等。
为确保探测器的准确性和可靠性，需要定期进行维护保养、校准检测，并遵循相关的安全标准和规定。
2 / 2。
可燃气气体探测器工作原理
可燃气气体探测器的工作原理引言可燃气气体探测器是一种用于检测空气中可燃气体浓度的设备。
它可以广泛应用于工业、家庭、商业等领域，用于预防火灾和保护人们的生命财产安全。
本文将详细介绍可燃气气体探测器的工作原理。
1. 可燃气体的定义和特点可燃气体是指能够与空气中的氧气发生化学反应并产生火焰的气体。
常见的可燃气体包括甲烷、乙烷、丙烷、丁烷等。
可燃气体具有以下特点： - 可燃性：能够燃烧并释放能量。
- 易燃性：在特定的温度、压力和浓度条件下，能够与空气中的氧气发生自燃。
- 爆炸性：当可燃气体浓度超过一定范围时，与火源接触会引发爆炸。
2. 可燃气体探测器的基本原理可燃气气体探测器通过检测空气中的可燃气体浓度来实现预警和报警的功能。
它的基本原理包括传感器、信号处理和报警三个部分。
2.1 传感器传感器是可燃气气体探测器的核心部件，它用于感知空气中的可燃气体浓度。
常见的传感器包括电化学传感器、半导体传感器和红外传感器等。
2.1.1 电化学传感器电化学传感器是通过化学反应将可燃气体转化为电信号来检测气体浓度的。
其工作原理基于以下几个步骤： 1. 气体扩散：可燃气体通过传感器的气体扩散层进入传感器内部。
2. 氧化反应：可燃气体在传感器的工作电极上与氧气发生氧化反应，产生电流。
3. 电流测量：传感器测量工作电极上的电流大小，该电流与气体浓度成正比。
4. 信号转换：传感器将电流信号转换为可供处理的电压或电阻信号。
2.1.2 半导体传感器半导体传感器是通过半导体材料的电阻变化来检测可燃气体浓度的。
其工作原理基于以下几个步骤： 1. 气体吸附：可燃气体被传感器表面的半导体材料吸附。
2. 电阻变化：可燃气体的吸附会导致半导体材料的电阻发生变化，这个变化与气体浓度成正比。
3. 电阻测量：传感器测量半导体材料的电阻大小，该电阻与气体浓度成正比。
4. 信号转换：传感器将电阻信号转换为可供处理的电压或电流信号。
2.1.3 红外传感器红外传感器是通过检测可燃气体吸收特定波长的红外辐射来测量气体浓度的。
可燃性气体检测仪 传感器的选用原则
可燃性气体检测仪传感器的选用原则标签：无线气体监测系统, 红外气体检测仪1、根据测量对象与测量环境确定传感器的类型要进行—个具体的测量工作，首先要考虑可燃气体检测仪采用何种原理的传感器，这需要分析多方面的因素之后才能确定。
因为，即使是测量同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为合适，则需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题：量程的大小；被测位置对传感器体积的要求；测量方式为接触式还是非接触式；信号的引出方法，有线或是非接触测量；传感器的来源，国产还是进口，价格能否承受，还是自行研制在考虑上述问题之后就能确定选用何种类型的传感器，然后再考虑传感器的具体性能指标。
2、灵敏度的选择通常，在传感器的线性范围内，希望有毒气体检测仪的传感器的灵敏度越高越好。
因为只有灵敏度高时，与被测量变化对应的输出信号的值才比较大，有利于信号处理。
但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也容易混入，也会被放大系统放大，影响测量精度。
因此，要求传感器本身应具有较高的信噪比，尽员减少从外界引入的厂扰信号。
传感器的灵敏度是有方向性的。
当被测量是单向量，而且对其方向性要求较高，则应选择其它方向灵敏度小的传感器；如果被测量是多维向量，则要求传感器的交叉灵敏度越小越好。
3、频率响应特性传感器的频率响应特性决定了被测量的频率范围，必须在允许频率范围内保持不失真的测量条件，实际上传感器的响应总有—定延迟，希望延迟时间越短越好。
传感器的频率响应高，可测的信号频率范围就宽，而由于受到结构特性的影响，机械系统的惯性较大，因有频率低的传感器可测信号的频率较低。
在动态测量中，应根据信号的特点(稳态、瞬态、随机等)响应特性，以免产生过火的误差。
4、线性范围传感器的线形范围是指输出与输入成正比的范围。
以理论上讲，在此范围内，灵敏度保持定值。
传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。
可燃气体探测器原理
可燃气体探测器原理传感器元件是可燃气体探测器的核心部分，它能够与环境中的可燃气体发生化学反应，并产生电信号。
常用的传感器元件有半导体传感器、催化燃烧传感器和红外传感器等。
半导体传感器是一种基于半导体金属氧化物的元件。
当可燃气体浓度超过传感器设定的阈值时，气体分子与半导体表面的氧气发生化学反应，导致半导体的电导率发生变化，进而产生电信号。
催化燃烧传感器是一种基于催化剂的元件。
该传感器通过触媒将可燃气体与氧气进行催化反应，产生燃烧过程中释放的热能。
这种热能会引起传感器电阻的变化，从而产生电信号。
红外传感器是一种利用红外光的吸收特性来检测可燃气体浓度的元件。
当可燃气体存在时，它会吸收红外光的特定波长，进而改变传感器中的光强度，从而产生电信号。
传感器元件产生的电信号经过信号处理器进行放大、滤波和数字化处理。
这样可以使信号的灵敏度和稳定性得到提高，以便更准确地检测和测量可燃气体浓度。
当探测器检测到可燃气体浓度超过设定的安全阈值时，报警器会发出声音或光信号，以提醒使用者采取相应的措施。
同时，检测结果也可以通过显示器显示出来，以便使用者进行实时监测和分析。
除了基本的原理之外，可燃气体探测器还需要考虑以下几个因素：灵敏度、选择性、稳定性和响应时间。
灵敏度越高，探测器就能检测到更低浓度的可燃气体。
选择性则是指探测器对不同可燃气体的区分能力。
稳定性和响应时间则决定了探测器的准确性和快速性。
总之，可燃气体探测器通过传感器元件将可燃气体的化学反应转化为电信号，进而通过信号处理器将其转化为可读的输出。
探测器的灵敏度、选择性、稳定性和响应时间等因素决定了其在实际应用中的效果。
这些原理和要素的结合使得可燃气体探测器成为一种常见且重要的安全设备。
可燃气体探测器原理
可燃气体探测器原理
可燃气体探测器是一种用于检测空气中可燃气体浓度的设备，其工作原理主要基于以下几个方面：
1.气体传感器：可燃气体探测器内部装有一种专门用于检测可
燃气体的气体传感器。
常见的气体传感器有电化学传感器、红外传感器和半导体传感器等。
不同的传感器原理可以实现对不同种类的可燃气体进行检测。
2.气体反应：当可燃气体进入到探测器的感应区域时，气体传
感器将与气体发生一定的反应。
例如，电化学传感器中的电极会与可燃气体发生电化学反应，红外传感器则利用可燃气体的红外吸收特性进行测量，而半导体传感器则会改变其导电特性。
3.信号处理：感应器内部的信号处理电路会对传感器所产生的
信号进行放大、滤波和转换等处理，以便使得传感器输出的信号能够与实际气体浓度对应起来。
4.报警显示：当探测器检测到空气中存在可燃气体浓度超过设
定阈值时，会触发报警装置。
常见的报警方式有声光报警、震动报警和通讯报警等。
同时，探测器还会显示当前的气体浓度以及报警状态。
总之，可燃气体探测器是通过气体传感器反应和信号处理实现对可燃气体浓度的检测，从而提供及时的报警和显示功能，以保障人们的人身安全。
开路式可燃气体探测器工作原理
开路式可燃⽓体探测器⼯作原理⼀、引⾔开路式可燃⽓体探测器是⼀种⼴泛应⽤于⼯业、商业和家庭环境中的安全设备，⽤于检测并报警可燃⽓体泄漏，从⽽预防潜在的⽓体爆炸和⽕灾事故。
本⽂将详细阐述开路式可燃⽓体探测器的⼯作原理，以便更好地理解其运作机制和应⽤场景。
⼆、开路式可燃⽓体探测器概述开路式可燃⽓体探测器主要利⽤⽓体传感器来感知环境中可燃⽓体的浓度。
当探测到可燃⽓体浓度超过预设的安全阈值时，探测器会发出声光报警信号，以便及时采取应对措施。
这类探测器通常具有⾼灵敏度、快速响应和低误报率等优点，是保障⼯业⽣产和家庭安全的重要设备。
三、⼯作原理1.传感器⼯作原理开路式可燃⽓体探测器通常采⽤催化燃烧式、电化学式或红外吸收式传感器。
催化燃烧式传感器通过测量可燃⽓体在催化剂作⽤下的燃烧电流来判定⽓体浓度；电化学式传感器则利⽤⽓体在电极上的氧化还原反应产⽣电流来检测⽓体浓度；红外吸收式传感器则通过测量⽓体对特定波⻓红外光的吸收程度来判断⽓体浓度。
2.信号处理与报警机制传感器检测到的⽓体浓度信号经过电⼦线路处理，与预设的阈值进⾏⽐较。
若⽓体浓度超过阈值，电⼦线路会触发报警机制，发出声光报警信号。
同时，部分探测器还⽀持将报警信号传输⾄远程监控系统，实现实时监控和预警。
四、应⽤场景与优势开路式可燃⽓体探测器⼴泛应⽤于⽯油化⼯、燃⽓管道、燃⽓锅炉、⼯业⽣产⻋间、实验室、家庭厨房等场所。
其优势如下：1.⾼灵敏度：能够检测到较低浓度的可燃⽓体泄漏，降低事故⻛险。
2.快速响应：探测器能够在短时间内检测到⽓体泄漏并发出报警，为应对事故提供宝贵时间。
3.低误报率：通过精确的传感器和智能算法，降低误报现象，提⾼探测器的可靠性。
4.易于安装与维护：探测器结构紧凑，安装简便，且通常具备⾃诊断功能，⽅便⽤户进⾏⽇常维护和保养。
五、结论开路式可燃⽓体探测器的⼯作原理基于⽓体传感器对环境中可燃⽓体浓度的感知，通过电⼦线路处理信号并触发报警机制，实现对可燃⽓体泄漏的有效监测和预警。
mq2传感器手册
mq2传感器手册MQ2传感器是一款常用的气体传感器，可以检测多种可燃气体，如甲烷、丙烷、液化气、天然气等，并能检测到烟雾等有害气体。
本手册将详细介绍MQ2传感器的工作原理、使用方法以及注意事项。
1. MQ2传感器的工作原理MQ2传感器采用金属氧化物半导体（MOS）技术，其核心是灵敏元件，通常由锡氧化物（SnO2）制成。
在待测气体存在下，MQ2传感器的灵敏元件表面会发生氧化还原反应，使其电阻发生变化。
根据电阻的变化，可以判断待测气体的浓度。
2. MQ2传感器的使用方法（1）接线连接：将MQ2传感器的VCC、GND和DOUT引脚依次与电源和单片机的数字引脚连接。
（2）预热：将MQ2传感器接通电源后，需要等待一段时间进行预热，预热时间一般为10-30分钟，取决于所使用的具体型号。
（3）读取数据：使用单片机通过DOUT引脚读取MQ2传感器的电压值，根据电压值换算成待测气体的浓度。
3. MQ2传感器的注意事项（1）环境温度：MQ2传感器适用的环境温度范围一般在-20℃至50℃之间，超出范围可能影响其测量准确性。
（2）湿度影响：高湿度环境下，MQ2传感器对气体的检测能力可能受到影响，因此应尽量避免在潮湿的环境中使用。
（3）校准：MQ2传感器在使用前需要进行校准，可使用标准气体进行校准。
校准过程需参考具体的传感器说明书。
（4）可燃气体：MQ2传感器对可燃气体非常敏感，且有一定的毒性，使用时需注意安全，避免直接接触有害气体。
4. MQ2传感器的应用场景MQ2传感器广泛应用于各种气体检测领域，如工业安全、家庭安防以及环境监测等。
下面是一些典型的应用场景：（1）可燃气体泄漏检测：MQ2传感器可以用于监测燃气泄漏情况，及时发出警报以保障生命财产安全。
（2）家庭安防：将MQ2传感器与报警系统结合，可以实现对烟雾、甲醛等有害气体的检测，提高家庭安全性。
（3）工业环境监测：MQ2传感器可用于监测工业场所中的有害气体浓度，保证工作环境的安全。
可燃气体传感器原理
可燃气体传感器原理可燃气体传感器是一种用于检测可燃气体浓度的装置，被广泛应用于各种工业场所和民用场所。
它能够及时发现可燃气体泄漏，并发出警报，以保障人们的生命财产安全。
本文将介绍可燃气体传感器的原理及其工作过程。
可燃气体传感器的原理基于气体的化学反应和电学信号的转换。
通常，可燃气体传感器由感测元件和信号处理电路两部分组成。
感测元件是可燃气体传感器的核心部件，它通过感受气体的存在并发生相应的物理或化学变化来实现气体浓度的检测。
目前市场上常见的感测元件主要有半导体型、电化学型和红外型传感器。
半导体型传感器是最常见的一种可燃气体传感器。
它利用半导体材料对可燃气体的敏感性实现气体浓度的检测。
当可燃气体进入传感器时，它会与半导体材料发生化学反应，改变材料的电阻值。
通过测量电阻值的变化，就可以判断气体的浓度。
电化学型传感器则利用气体和电解质之间的化学反应来实现浓度的检测。
当可燃气体进入传感器时，它会与电解质发生氧化还原反应，产生电流信号。
通过测量电流信号的大小，就可以确定气体的浓度。
红外型传感器则利用红外线的吸收特性来检测可燃气体。
当可燃气体进入传感器时，它会吸收特定波长的红外线，通过测量吸收的光强变化，就可以判断气体的浓度。
感测元件将气体浓度转化成物理或化学信号后，信号处理电路将对信号进行放大、滤波和转换等处理，最终将检测到的气体浓度转换成人们可以读取的电信号或显示信号。
这样，人们就可以根据传感器发出的警报或显示的数值来及时采取相应的措施。
可燃气体传感器的工作过程可以简单描述为：当可燃气体进入传感器时，感测元件将气体浓度转化为电信号，并经过信号处理电路的处理后，转换成可读取的信号。
传感器可以通过连接到监控系统或报警器，实现对可燃气体的实时检测和警报功能。
这样，一旦有可燃气体泄漏，传感器就能及时发出警报，提醒人们采取紧急措施，以避免事故发生。
总结起来，可燃气体传感器是一种基于化学反应和电学信号转换原理的装置，通过感测元件将气体浓度转换为电信号，并经过信号处理电路的处理后，实现对可燃气体浓度的检测和警报功能。
可燃气体探测器原理
可燃气体探测器原理可燃气体探测器是一种用于检测环境中可燃气体浓度的设备。
它被广泛应用于工业生产、家庭安全和环境监测等领域，以防止可燃气体泄漏引发事故。
那么，可燃气体探测器是如何工作的呢？可燃气体探测器的原理主要基于两种检测技术：化学传感器和红外线传感器。
化学传感器是较常用的一种技术。
它由两个主要部分组成：一个感测元件和一个电子电路。
感测元件通常是一个小型化学反应器，内部充满了一种特定的化学物质，称为催化剂。
当环境中的可燃气体进入传感器时，它会与催化剂发生反应，产生一个化学反应，这个反应会导致电流的变化。
电子电路会测量这个变化，并将其转化为一个可读的数值，以表示可燃气体的浓度。
红外线传感器是另一种常用的技术。
它利用可燃气体在红外线光谱范围内的吸收特性来检测其浓度。
红外线传感器由一个红外线发射器和一个接收器组成。
发射器会发射一束红外线光线，接收器会测量光线的强度。
当可燃气体存在时，它会吸收红外线光线的一部分，导致接收器接收到的光线强度减弱。
这个弱化的光信号会被转化为一个电信号，并通过电路处理后输出。
通过测量红外线光线的强度变化，我们可以得知可燃气体的浓度。
无论是化学传感器还是红外线传感器，它们都需要一个基准值来判断环境中可燃气体的浓度是否超过安全阈值。
通常，可燃气体探测器会在安装时进行校准，以获取环境中无可燃气体时的基准值。
一旦探测器检测到可燃气体浓度超过设定的阈值，它会触发警报，并可能采取相应的措施，如关闭气阀或通知相关人员。
除了化学传感器和红外线传感器，还有其他一些可燃气体探测器使用的技术，如半导体传感器和超声波传感器。
这些技术都有各自的优缺点，根据不同的应用需求选择合适的技术。
总的来说，可燃气体探测器通过化学传感器或红外线传感器等技术来检测环境中可燃气体的浓度。
它们通过测量化学反应或红外线光线的变化来判断可燃气体的存在和浓度。
这些探测器的使用可以帮助我们及时发现可燃气体泄漏，采取相应的措施，保障人们的生命财产安全。
催化燃烧式传感器工作原理
催化燃烧式传感器工作原理
当可燃气体进入传感器时，它与氧气电极接触。
此时，如果燃烧气体的浓度足够高，将会发生氧化反应。
在氧气电极表面，将发生氧气和可燃气体的反应，产生氧化产物和电子。
这些电子将在气体隔离室中流动，并传递到催化剂电极上。
在催化剂电极上，电子与氧气反应，再次产生氧化产物。
这些氧化产物将随后向外界释放。
传感器的测量原理也涉及了电阻的变化。
当可燃气体与氧气电极产生氧化反应时，电流会在电极之间流动。
由于反应的进行，电流大小及强度将发生变化。
传感器检测到可燃气体存在时，会测量这种电流的变化。
具体来说，它会测量催化剂电极的电阻变化。
这种电阻变化可以通过电压差来表示。
当电阻变化时，电压差也会随之改变。
最后，传感器将通过发送警告或报警信号来告知用户可燃气体浓度的变化。
这可以通过声音、光或电信号实现。
需要注意的是，催化燃烧式传感器对氧气的需求较高。
因此，在使用传感器之前，需确保环境中的氧气浓度足够。
否则，传感器将无法正常工作，无法准确测量可燃气体的浓度。
总之，催化燃烧式传感器的工作原理是通过催化剂对可燃气体的氧化反应进行测量。
传感器将测量电阻和电流的变化，并向用户提供可燃气体浓度的警告和报警信号。
可燃气体探测器探头原理
可燃气体探测器探头的原理是基于可燃气体与空气混合后形成爆炸性气体混合物的特性，利用探测器内的传感器对这种混合物进行检测。
通常可燃气体探测器探头内的传感器会采用化学传感器或红外传感器。
化学传感器的工作原理是在传感器表面涂覆一层化学物质，当可燃气体与化学物质相互作用时，会引发一系列的化学反应，反应产物的电性质量变化就可以通过传感器的电极读数来检测可燃气体的浓度。
红外传感器的工作原理是利用红外线的吸收特性来检测可燃气体的存在。
当可燃气体进入红外传感器探头后，会吸收一部分红外线，这个吸收的量与气体浓度成正比。
因此，红外传感器的读数可以反映出可燃气体的浓度。
可燃气体探测器探头通常会设置在可能存在可燃气体泄漏的区域，一旦探头检测到可燃气体浓度超过设定的阈值，就会发出声音或光信号来提醒人们注意，并采取相应的安全措施。
可燃气体检测原理
可燃气体检测原理可燃气体检测器是一种广泛应用于现代工业和社会生活的安全设备。
它能够监测环境中是否存在可燃气体，并在检测到可燃气体超过设定的安全阈值时发出警告或采取其他措施。
可燃气体检测器的工作原理主要包括三个方面：气体检测、信号转换和警报输出。
一、气体检测可燃气体检测器主要通过传感器来检测环境中的可燃气体浓度。
常见的传感器包括电化学传感器、红外传感器和半导体传感器。
1. 电化学传感器电化学传感器是一种将化学反应转化为电信号的传感器。
当可燃气体进入传感器内部后，它会与内部的电解液进行反应，产生电子或离子转移。
这种转移会导致电流的变化，进而测量出可燃气体的浓度。
2. 红外传感器红外传感器利用气体吸收特定红外波长的原理进行检测。
当可燃气体存在时，它会吸收特定的红外波长，因而使得传感器接收到的光强发生变化。
通过测量光强的变化，可以判断出可燃气体的浓度。
3. 半导体传感器半导体传感器是一种利用半导体材料氧化性能变化的原理来检测可燃气体的传感器。
当可燃气体与传感器表面接触时，会发生化学反应导致半导体表面的电子结构发生变化，进而改变电阻值。
通过测量电阻的变化，可以确定可燃气体的浓度。
二、信号转换在气体检测的基础上，检测器会将检测到的气体浓度转换为电信号或数字信号，以便进行后续处理和判断。
信号转换主要通过模拟转数字转换器（ADC）或其他类似的电子装置来完成。
ADC是一种将连续的模拟信号转换为离散的数字信号的装置。
将气体检测器输出的模拟信号输入到ADC中，ADC会将其转换为数字信号，并通过数字输出端口传递给下一级处理器或显示设备。
三、警报输出在信号转换之后，可燃气体检测器会将转换后的信号与事先设定的阈值进行比较。
一旦检测到的气体浓度超过设定的阈值，警报输出系统就会被触发，发出警报信号。
警报输出通常包括声音警报和光警报两种形式，以确保人员能够在第一时间得到警示并采取相应的措施。
声音警报可以通过扬声器或蜂鸣器发出，光警报通常通过LED灯或其他光源实现。
可燃气探头的工作原理
可燃气探头的工作原理
可燃气探头是一种用于检测可燃气体的传感器装置，其工作原理可以简述如下：
1. 基本原理：可燃气探头利用特定的物理或化学原理感知周围空气中的可燃气体浓度，然后将其转化为可观测到的电信号。
2. 传感元件：可燃气探头内部通常包含一个传感元件，该元件能够对目标气体发生反应。
常见的传感元件包括电化学传感器、半导体传感器、红外线传感器等。
3. 反应过程：当周围空气中的可燃气体进入可燃气探头时，传感元件会与该气体发生特定的反应。
这个反应可能导致传感元件电阻、电流、电压等物理量发生变化。
4. 信号处理：探头内部的信号处理器会将传感元件输出的信号进行进一步处理，以使其更容易测量和解释。
这可能涉及放大、滤波和线性化等处理步骤。
5. 输出：处理完成后的信号通常会被传递给其他设备或系统，例如报警器、数据记录器或控制系统。
根据信号强度、变化速率等，可判断可燃气体的浓度水平。
总结：可燃气探头的工作原理主要是通过感知可燃气体与传感元件之间的特定反应，将其转化为可观测的电信号，并进行进一步的信号处理和输出。
这样可以实现对可燃气体浓度的检测和监控。
可燃气体传感器工作原理
可燃气体传感器工作原理
可燃气体传感器是一种用来检测环境中可燃气体浓度并及时发出警示
的设备。
其工作原理可归纳为以下三点：
1. 阻抗变化传感器
该类型传感器的核心是一个石英晶体振荡器，在其表面覆盖有一层易
燃气体选择性吸附材料。
当遇到可燃气体时，其会被吸附并影响振荡
器的频率。
因此，传感器通过测量频率变化来检测可燃气体浓度。
2. 光学传感器
光学传感器采用光学吸收法进行检测。
气体会吸收特定波长范围的光，在经过样品后，传感器可测量波长范围内光的强度。
通过检测光的吸
收率计算可燃气体浓度。
3. 半导体传感器
半导体传感器是一种使用金属氧化物半导体（MOS）的电阻变化原理
来检测可燃气体的传感器。
当遇到可燃气体时，其会与MOS反应并
改变其电阻值，传感器再通过测量电阻变化来检测可燃气体浓度。
可以看出，可燃气体传感器工作原理是通过各种不同的方式检测可燃气体浓度变化，以便及时警示人们采取必要的安全措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可燃气体传感器
主要参数
●检测对象：可燃气体Ex
●检测原理：半导体、催化燃烧、红外
●量程：0~100%LEL、0~100%VOL
（其它量程请咨询）
●响应时间：≤30S（T90）
●精度：±3%
●工作电压：5V±1%
输出：TTL、R485、I2C、0~5V、0.4~2V
产品特点
●采用高精度运算电路，保证测量准确性
●支持电化学、催化燃烧、红外、热导等
测量原理，可对应上百种气体检测
●带温度补偿，出厂已精确标定，直接使用，
无需标定
●本安电路设计，即插即用
●体积小、外围电路简单、输出信号多样化
●超强一致性
概述
7ID-Ex智能型可燃气体气体传感器模组系
深圳伟联安科技新一代气体检测模块，传感器模组将各种不同检测原理的传感器输出信号通过高精度放大电路无噪声处理，温度补偿，高纯度气体标定等环节，将气体浓度信号转换成标准数字模拟信号。
用户不用理会复杂繁琐的气体检测原理、检测种类、标定困难等问题，即可直接使用气体传感器，读取准确气体浓度信息。
7ID-Ex可燃气体气体传感器模组接线图
注：TTL/RS485传输方式为被动上传，主机每轮训一次，传感器上传数据。
I2C连接是传感器为从机，用户MCU为主机。
