孔窗式护面墙施工专业技术方案
窗孔式护面墙施工方案(高边坡)
名目一、编制依据及原则 (1)二、工程概况 (1)三、施工安排 (2)四、施工方案 (3)五、施工技术要求及留意事项 (6)六、质量保证措施 (6)七、安全保证体系及安全保证措施 (8)八、文明施工 (14)九、环保措施 (15)十、雨季施工措施 (15)十一、安全应急救援预案 (16)窗孔式护面墙施工方案一、编制依据及原则1、编制依据1.1设计施工图图纸1.2《城镇道路工程施工与质量验收标准》〔CJJ1-2022〕1.3《大路路基施工技术标准》〔JTG F10-2022〕1.4《建筑工程绿色施工标准》〔GB/T50905-2022〕1.5《施工现场临时用电安全技术规程》〔JGJ46-2022〕1.6《混凝土构造工程施工质量验收标准》〔GB50204-2022 〕1.7本工程施工组织设计1.8我单位积存的类似工程的施工阅历。
2、编制原则2.1严格遵循招标、投标文件的内容及设计文件要求，并依据施工组织设计来编制此专项施工方案。
2.2认真考察工程实地，认真争辩招标、投标文件、设计图纸和有关规定，充分考虑本工程的特点、场地、交通、水文、运输、料源、水电供给、气候等实际状况的根底上编制。
二、工程概况挖方路基地层均位于Q2eol、Q3lel 单一地层中，表层土质较疏松，水稳定性差，边坡设3计主要考虑边坡稳定和防止边坡局部冲蚀为目的，设计坡率为1:0.75，由于边坡高度均小于11 米，考虑受红线宽度限制，边坡实行一坡到顶的放坡形式。
坡面防护：对于挖方边坡高度小于 4 米挖方坡面承受植草防护，对于挖方边坡高度大于4 米的挖方坡面承受窗孔护面墙+植生袋植草防护。
窗孔承受半圆拱形，由上至下布置，窗孔高3.0 米，宽2.5 米，圆拱半径1.25 米；孔内放置植生袋，要求植生袋外观为绿色。
护面墙及耳墙承受C20 混凝土浇筑；伸缩缝一般每隔12 米设一道，缝宽2cm，缝内填以沥青麻筋。
三、施工安排1、现场治理人员及劳务人员安排窗孔式护面墙示意图序号职务职称职责范围人数备注1 副经理主管生产 12 工程部长技术指导 13 安全员安全生产 24 工区长现场生产 25 路基主管路基技术指导 26 试验员负责试验检测工作 17 材料员现场材料治理 18 班组长主管现场工人 19 模板工现场模板的制作及安装2010 混凝土工现场混凝土施工1011 电工现场临时用电 112 机械操作工负责施工机械作业 52、施工机械序号机械名称规格/型号单位数量备注1装载机台 12插入式振动棒D50 根 23砼搅拌运输车8m³台 24竹胶板平米2005溜槽套 26小挖掘机台 27吊车16t 台 28小型夯实机台 43、主要测量、检测仪器设备的配备序号机械名称规格/型号单位数量备注1GPS 中纬台 3 合格2全站仪台 1 合格3周密水准仪套 3 合格4坡度尺套 4 合格5水平尺把 4 合格6塌落度桶套 2 合格4、进度打算依据土方施工的总体进程，合理安排坡面防护的施工，工期把握在 90 个工作日完成，打算开工日期为 2022 年8 月15 日，完工日期为 2022 年11 月12 日。
孔窗式护墙施工方案样本
III类施工组织设计（方案）报审表编号:注：本表适用于标段工程。
一式4份，施工单位2份，公司.监理各1份。
杭长（长昆）客专湖南段III类施工组织设计报请核单资料内容仅供您学习参考，如有不7之处.请联系改正或者删除。
审核总见（监理单位）：审核单位: 审核人: 审核时间：年月日沪昆铁路客运专线湖南段CKTJ-3标段孔窗式护墙边坡施工方案中国铁建中铁十一局集团有限公司二o—二年十月孔窗式护墙边坡施工方案一・目的明确DK141 +345一DK156+040段路基孔窗式护墙边坡工程施工工艺.操作要点和相应的工艺标准，指导、规范路基孔窗式护墙边坡工程施工。
二、编制依据1、《客运专线铁路路基工程施工质量验收暂行标准》2、《客运专线铁路路基工程施工技术指南》3、《铁路混凝土工程施工质量验收补充标准》4、《铁路混凝土工程施工技术指南》5、DK14l+345—DK 156+040区间路基设计图三、适用范围本指导书适用DK141 +345一DK 156+040段路基孔窗式护墙施工作业。
四、作业准备h内业技术准备：幵工前，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清图纸上有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加的施工人员进行上岗前技术培训，考核后持证上岗。
2.外业技术准备：搜集并整理有关施工数据，清理施工现场，配备施工人员.机械设备、材料，满足施工要求。
3.技术要求①混凝土原材料要经验收合格后使用，严格按照施工配合比准确计量.集中搅拌机拌制。
②孔窗式护墙防护结构尺寸符合设计要求，各部位材料符合设计。
③孔窗式护墙采用C25片石混凝土现浇。
五.施工工艺及其注意事项U工艺流程（见下页）2.施工准备边坡砌筑应在坡面密实、平整、稳定后，方可铺砌。
石料等级应符合设计要求。
砌筑前，其表面泥土、水锈应清洗干净。
挖基护坡施工先采用机械刷坡，再人工挖基、刷坡，砌筑前，将基地平整夯实，检查合格后方可进行进行砌筑。
护面墙施工工艺及方法
护面墙施工工艺及方法一、材料要求1)浆砌防护的材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。
2)片石质量要求。
石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。
片石的抗压强度不小于30MP。
片石厚度不得小于20cm，要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。
3)细集料。
浆砌片石施工中使用的砂宜为中粗砂，本标段细料集选用何三屋砂石厂生产的粗砂。
二、施工工艺及方法1、护面墙防护施工工序护面墙防护施工工序2、清理坡面修筑护面墙前，应清除边坡风化层至新鲜岩面。
对风化疾速的岩层，清挖到新鲜岩面后应立即修筑护面墙。
坡面应平整密实，线形顺直。
局部有凸起处，应挖台阶后用与墙身不异的圬工找平，不成回填土石或干砌片石。
3、测量放样坡面清理完成后，放出每级坡脚及坡口线。
若路基在直线段或大半径曲线上放出两个点即可，若路基在小半径曲线上则适当加密。
基础基槽开挖位置要准确定位。
4、浆砌片石基础1）基坑开挖采用野生配合机器开挖基坑，基坑开挖后，将基坑内浮土清理干净，用米尺检查基坑几何尺寸。
2）基础砌筑1)基础采用M10浆砌片石砌筑，片石必需分层砌筑，先坐浆后砌石，严禁堆砌，外圈定位行列和转角石，应选择外形较为朴直及尺寸较大的片石，并是非相间地与里层片石相咬接，砌缝宽度普通不应大于40mm。
2）砌筑时片石大面朝下，砌筑妥当，较宽的缝隙在沙浆中挤入适当的小石块添补，严禁单纯用沙浆或石块填满。
每砌筑下一层前应实时清除前一层外表余渣并洒水，严禁其它杂质留在砌筑层。
5、浆砌片石墙身1）墙身采用M10浆砌片石砌筑，砌筑请求同基础。
2）用做镶面的片石选择外表平整、尺寸较大者，并稍加修整，砌筑时棱角尽可能咬合。
窗孔式护面墙防护施工技术方案
窗孔式护面墙防护施工技术方案一、工程概况某高速公路某合同段路基挖方边坡防护方式主要为窗孔式护面墙。
全线共有6处设臵窗孔式护面墙，分别是YK163+920～YK163+976.18段右侧、K164+335～K164+410段右侧、K165+565～K164+710段右侧、K164+785～K164+865段右侧、K164+895～K164+940段左侧、混凝土六边桶213m3。
K165+495～K165+500段右侧。
主要工程量如下：浆砌片石2896 m3 C20二、施工准备工作㈠、测量放样测量队根据护面墙尺寸以及路基成型断面图，放出墙体顶部、底部定位线。
并做好水准点及引桩.㈡、基础开挖及路基边坡修理根据测量放样点，使用挖机开挖基础，在挖至设计标高20cm处改用人工进行开挖。
并根据护面墙顶、底部尺寸线，对已挖成的路基边坡进行休整，将突出部分导致护面墙尺寸不足的地方用人工或风镐凿除，以保证护面墙断面尺寸。
㈢、现场布臵及原材料准备根据现场施工条件以及总体施工安排，合理规划施工便道的走向，拌和机械的摆放，原材料的堆放以及临时用电供电线路。
各种原材料需符合要求及规定，并在进场以前需进行质量检验工作。
片石材料要求色泽均匀、质地密实、不易风化、无裂缝无透水且厚度不应小于15cm，面层石料宜用面积稍大且表面平整的石料。
三、护面墙施工。
护面墙墙体采用M7.5浆砌片石。
㈠、测量放样在基础开挖完成以后，在标高等各项指标检查合格后，测量队再次将护面墙墙脚、墙顶线放出，根据护面墙墙脚、墙顶线拉出墙体线以供墙体砌筑用。
㈡、护面墙墙体砌筑护面墙墙体采用自下而上的原则进行砌筑。
片石、砂浆的垂直运输采用3台“爬山虎”卷扬机进行运输，该卷扬机附着于已砌好的墙体上，随着护面墙的升高而逐步增加标准节。
1、砌筑片石墙，采用“铺浆法”，顺墙面线支立好坡度架，沿坡度架双面拉准线，第一层按墙边线砌筑，以上各层均按准线砌筑。
2、片石墙的第一层、转角处、交接处、沉降缝处，应用较大的平片石砌筑。
窗孔式护面墙施工组织设计
花石峡至大武公路扩建工程第HD6合同段K65+210-K65+590 左侧窗孔式护面墙(首件)工程施工方案编制：复核:审核：花石峡至大武公路扩建工程第HD6合同段项目经理部2015 年 3 月目录一、编制依据及原则 (1)1、编制依据 (1)2、编制原则 (1)二、工程概况 (1)三、施工安排 (2)四、施工方案 (2)4.1施工准备 (2)4.2施工工艺 (3)4.2.1边坡清理 (4)4.2.2 测量放样 (4)4.2.3 挖基 (4)4.2.4浇筑 (4)五、施工技术要求及注意事项 (5)六、质量保证措施 (5)七、安全保证措施 (7)八、文明施工 (7)九、环保措施 (8)十、雨季施工措施 (9)K65+210-K65+590左侧窗孔式护面墙(首件)工程施工方案一、编制依据及原则1、编制依据1）合同文件2）施工设计图3）现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料4）我公司所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验5）国家及地方关于安全生产和环境保护等方面的法律法规6）业主相关文件要求7）公路施工设计规2、编制原则1）严格遵循招标、投标文件的容及设计文件要求，确定本工程的创优规划，并依据施工组织设计来编制此专项施工方案。
2）仔细考察工程实地，认真研究招标、投标文件、设计图纸和有关规定，充分考虑本项目的特点、场地、交通、水文、运输、料源、民情、水电供应、气候等实际情况的基础上编制。
二、工程概况K65+210～K65+590段路基全长380m，左侧挖方路堑为2级边坡，每8m一级，边坡坡率为1:1，平台宽2m，支护面积3463㎡。
本段路基挖方75% 为土方，现已挖方至设计标高，边坡整体为沙土，局部有孤石，采用窗孔式护面墙防护。
窗孔式护面墙采用C25片石砼砌筑，每10m需设置一道伸缩缝，边部长度不大于15m，缝塞填沥青麻筋。
护面墙施工方案

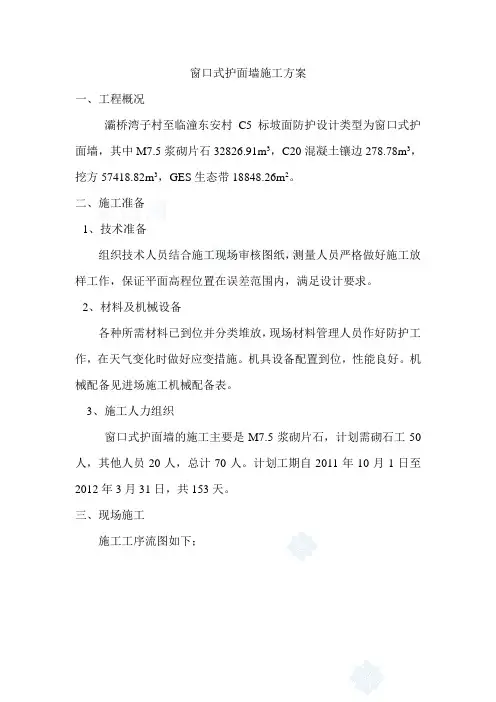

窗口式护面墙施工方案一、工程概况灞桥湾子村至临潼东安村C5标坡面防护设计类型为窗口式护面墙，其中M7.5浆砌片石32826.91m3，C20混凝土镶边278.78m3，挖方57418.82m3，GES生态带18848.26m2。
二、施工准备1、技术准备组织技术人员结合施工现场审核图纸，测量人员严格做好施工放样工作，保证平面高程位置在误差范围内，满足设计要求。
2、材料及机械设备各种所需材料已到位并分类堆放，现场材料管理人员作好防护工作，在天气变化时做好应变措施。
机具设备配置到位，性能良好。
机械配备见进场施工机械配备表。
3、施工人力组织窗口式护面墙的施工主要是M7.5浆砌片石，计划需砌石工50人，其他人员20人，总计70人。
计划工期自2011年10月1日至2012年3月31日，共153天。
三、现场施工施工工序流图如下；片石砌强度检查砌筑材料{片石、砂浆（水泥、砂、水）}（1）、片石的选择片石应采用质地坚硬、不易风化、无裂纹，无水绣，表面泥土清除干净石料。
片石中部厚度不小于15cm，外露表面片石最短边长不小于20cm,最长边长在30cm-50cm。
（2）、砂浆①砂浆强度等级不小于设计要求。
②砂浆采用机械搅拌，每盘砂浆计量要准确，搅拌时间在3-5分钟。
拌合好的砂浆一般应做到“手抓成团，落地开花”的程度，搅拌好的砂浆要在3-4小时内适用完，已经超出初凝时间的砂浆不得使用。
③砂浆搅拌完成后由于运输、储藏过程中造成离析、泌水现象的应在砌筑前从新拌合方可使用，超出初凝时间的（3-4小时）不得使用。
④100m3浆砌片石为一批，不足100m3也按一批进行砂浆强度检测。
A、水泥水泥采用P042.5普通硅酸盐水泥。
现场施工以袋装水泥为主，进场的水泥品种、级别、出场日期必须符合要求。
200t为一批进行试验检测。
B、砂砌筑砂浆所用的砂以中粗砂为宜，严禁使用细沙，含泥量不大于5%。
400m3或600t为一批进行取样。
C、水拌合砂浆所用水质要进行检查，检查合格后方可进行使用。
iw窗孔式护面中墙施工技术交底
iw窗孔式护面中墙施工技术交底概述IW窗孔式护面是指通过瓷砖等材料，对窗户四周进行围护，使其在外观上与墙体表面无异。
在安装时需要特别留心窗户保护，确保窗户不受到损坏和影响。
材料和工具准备材料1.瓷砖2.瓷砖粘结剂3.瓷砖打火机4.平头螺丝刀5.洁净布6.封边胶工具1.铅尺2.压克力板3.水准仪4.小石子5.地板保护贴纸6.钢尺7.敲击工具8.瓷砖切割机9.印度铅笔和钢笔安装步骤步骤一：测量尺寸按照窗户的尺寸，用铅尺测量所需要的瓷砖尺寸。
在测量瓷砖尺寸的时候，需要加上胶缝的宽度以保证后续步骤的正常施工。
步骤二：准备瓷砖将瓷砖按照尺寸要求进行切割，可以使用瓷砖切割机来完成。
将切割好的瓷砖放置在地面上，并用小石子来控制它们的位置。
在瓷砖周围的边缘上涂上封边胶，以防止水渗入。
步骤三：准备窗户在开始施工之前，先用地板保护贴纸将窗户的底部和侧面贴好，以防止瓷砖落在窗户上。
在窗户四周的空隙中填充压克力板，以确保后续步骤的安全。
步骤四：瓷砖安装在窗户周围涂上瓷砖粘结剂，在其表面上用瓷砖打火机进行烤熔。
乘着粘结剂还没有完全干燥的时候，可以将瓷砖放在其表面上。
在安装瓷砖的过程中，可以使用水准仪来保证其水平。
步骤五：粘接在所有瓷砖安装完成后，用平头螺丝刀修整边缘。
接着，涂上封边胶并按需要修整胶缝以实现更加完美的外观。
最后，在外观上进行擦拭并涂上一层透明封面，以确保瓷砖表面的保护。
安装IW窗孔式护面需要严格注意保护窗户，确保其不受到损坏和影响。
在进行施工时，需要使用合适的材料和工具，并严格按照步骤操作以达到最佳效果。
最后，要对安装完成后的护面进行擦拭和封面处理，以保证其质量和外观。
窗孔式护面墙工程施工组织设计方案
花石峡至大武公路扩建工程第HD6合同段K65+210-K65+590 左侧窗孔式护面墙(首件)工程施工方案编制：复核:审核：花石峡至大武公路扩建工程第HD6合同段项目经理部2015 年 3 月目录一、编制依据及原则 (1)1、编制依据 (1)2、编制原则 (1)二、工程概况 (1)三、施工安排 (1)四、施工方案 (2)4.1施工准备 (2)4.2施工工艺 (3)4.2.1边坡清理 (4)4.2.2 测量放样 (4)4.2.3 挖基 (4)4.2.4浇筑 (4)五、施工技术要求及注意事项 (4)六、质量保证措施 (5)七、安全保证措施 (6)八、文明施工 (6)九、环保措施 (7)十、雨季施工措施 (7)K65+210-K65+590左侧窗孔式护面墙(首件)工程施工方案一、编制依据及原则1、编制依据1）合同文件2）施工设计图3）现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料4）我公司所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验5）国家及地方关于安全生产和环境保护等方面的法律法规6）业主相关文件要求7）公路施工设计规2、编制原则1）严格遵循招标、投标文件的容及设计文件要求，确定本工程的创优规划，并依据施工组织设计来编制此专项施工方案。
2）仔细考察工程实地，认真研究招标、投标文件、设计图纸和有关规定，充分考虑本项目的特点、场地、交通、水文、运输、料源、民情、水电供应、气候等实际情况的基础上编制。
二、工程概况K65+210～K65+590段路基全长380m，左侧挖方路堑为2级边坡，每8m一级，边坡坡率为1:1，平台宽2m，支护面积3463㎡。
本段路基挖方75% 为土方，现已挖方至设计标高，边坡整体为沙土，局部有孤石，采用窗孔式护面墙防护。
窗孔式护面墙采用C25片石砼砌筑，每10m需设置一道伸缩缝，边部长度不大于15m，缝塞填沥青麻筋。
窗孔式护面墙技术交底
窗孔式护面墙技术交底技术交底记录2013 年 06 月 14 日 ZT20CX11-01 工程名称窗孔式护面墙交底地点施工现场交底组织单位工区工程部交底负责人施工单位防护一工班接收负责人内容及说明:DK22+800,DK23+550段路基边坡窗孔式护面墙技术交底如下:一、工程概况DK22+800,DK23+550段路基长750m，工点位于张家洼村南附近，地形平缓，交通较为便利，线路以挖方通过。
一级边坡防护措施采用窗孔式护面墙。
窗孔式护面墙顶宽0.4m,采用M7.5浆砌片石。
单级护墙高度不宜超过8m，单级护墙高度超过8m，为增强护墙稳定性，与墙角处向上4.48m墙高处墙背设置耳墙一道，耳墙底宽1.0m。
基础埋入路肩下不小于1.2m，且不高于侧沟砌体底面。
护墙内设置窗孔，纵向间距4.0m，正面斜距5.35m，底部斜距1.0m，窗口两侧及顶部截水槽采用C20混凝土预制块砌筑，宽0.2m的预制块截水槽用于窗孔两侧，宽0.1m的预制块用于窗孔顶部，截水槽采用水泥砂浆与墙体粘结在一起。
窗孔内铺设C20混凝土预制空心六棱块。
六棱块与窗孔之间空隙采用水泥砂浆嵌补。
窗孔式护面墙详细几何尺寸见附图1。
由下至上每上升一米的水平厚度和垂直墙面厚度详见附图2(墙身厚度图)。
二、施工工艺(一)、施工工艺流程图窗孔式护面墙施工工艺流程见图1。
(二)、施工工艺1、施工准备(1)、进行安全排查，保证无安全隐患，做好临时排水工作。
(2)、水泥、砂、片石等原材料现场须经实验室检测，实验室检测合格通知后方可使用。
同时做好原材料的堆放，库存工作。
(3)、对进场设备进行调试，对参与施工的人员进行技术交底和安全培训。
2、测量放线测量班放出控制轴线，定出坡脚线、坡口线。
工班根据测量班放样，采用挂线法定出编制: 复核: 签发:技术交底记录2013 年 06 月 14 日 ZT20CX11-01 工程名称窗孔式护面墙交底地点施工现场交底组织单位工区工程部交底负责人施工单位防护一工班接收负责人内容及说明:图1 窗孔式护面墙施工工艺流程图窗孔底线、窗孔起拱线、窗孔拱顶线。
窗孔式护面墙施工方案
窗孔式护面墙施工方案
第一步：准备材料和工具
首先，需要准备好所需的材料和工具。
材料包括护面板、支撑结构等。
工具包括扳手、电钻、尺子、铅笔、电锯等。
第二步：测量和标记
在施工地点，首先需要使用尺子和铅笔进行测量和标记。
确定护面墙
的尺寸和位置，以确保施工的准确性。
第三步：安装支撑结构
根据测量和标记的结果，使用扳手和电钻等工具安装支撑结构。
支撑
结构通常由立柱和横梁组成，用于支撑护面墙板。
第四步：安装护面板
安装支撑结构后，将护面板放置在支撑结构上。
使用电钻和螺丝固定
护面板与支撑结构的连接处。
第五步：修剪和调整
安装完毕后，使用电锯和其他工具对护面板进行修剪和调整，以确保
护面墙的整齐和美观。
第六步：涂饰和保养
最后，为了提高护面墙的耐久性和美观度，可以进行涂饰和保养。
可
以使用涂料或其他防护材料对护面墙进行涂刷和防水处理。
窗孔式护面墙的施工方案可以根据实际需求进行调整和改变。
例如，
对于较大的窗孔，需要更大的护面板和更强的支撑结构；对于所在地区的
气候条件不同，可以选择不同的材料和处理方式。
因此，施工方案应该根
据具体情况进行设计和调整。
总之，窗孔式护面墙的施工方案涉及到准备材料和工具、测量和标记、安装支撑结构、安装护面板、修剪和调整、涂饰和保养等多个步骤。
每个
步骤都需要严格按照施工规范进行操作，以确保施工的质量和安全性。
窗孔式护面墙施工方案(高边坡)
窗孔式护面墙施工方案(高边坡)
一、概述
窗孔式护面墙是一种常用于高边坡防护的结构，具有良好的抗震和抗滑性能。
本文将介绍窗孔式护面墙在高边坡上的施工方案。
二、材料与设备准备
1.材料：
–混凝土
–钢筋
–石材或混凝土护面板
2.设备：
–混凝土搅拌机
–钢筋剪切机
–手持式振动器
–起重设备
三、施工步骤
步骤一：基础施工
1.在高边坡底部挖掘基础坑，根据设计要求浇筑混凝土基础。
2.安装基础支撑模板，保证基础平整牢固。
步骤二：立柱安装
1.按照设计要求，在基础上设置立柱，固定好位置。
2.确保立柱间距和垂直度符合规范要求。
步骤三：护面板安装
1.将预制的石材或混凝土护面板安装到立柱上，固定牢固。
2.每块护面板之间留有适当的缝隙，方便排水和减少风荷。
步骤四：填充混凝土
1.在护面板后方倒入混凝土，用混凝土搅拌机搅拌均匀。
2.用手持式振动器振实混凝土，确保填充完全密实。
步骤五：验收与完工
1.检查窗孔式护面墙的垂直度、平整度和外观质量。
2.完成护面墙施工后进行验收，确认符合设计要求。
四、施工注意事项
1.施工前需根据设计图纸准备好所需材料和设备。
2.施工过程中应按照规范要求操作，保证施工质量。
3.窗孔式护面墙施工过程中要注意安全防护，避免发生意外。
五、总结
窗孔式护面墙施工在高边坡上是一项重要的工程，施工方案的合理设计和严格执行对保证工程质量至关重要。
只有严格按照施工要求进行操作，才能确保护坡工程的安全可靠性和持久性。
窗孔式护面墙施工方案范文
窗孔式护面墙施工方案花石峡至大武公路扩建工程第HD6合同段K65+210-K65+590左侧窗孔式护面墙(首件)工程施工方案编制：复核:审核：花石峡至大武公路扩建工程第HD6合同段项目经理部年 3 月目录一、编制依据及原则....................................................... 错误!未定义书签。
1、编制依据................................................................... 错误!未定义书签。
2、编制原则................................................................... 错误!未定义书签。
二、工程概况 .................................................................. 错误!未定义书签。
三、施工安排 .................................................................. 错误!未定义书签。
四、施工方案 .................................................................. 错误!未定义书签。
4.1施工准备................................................................... 错误!未定义书签。
4.2施工工艺................................................................... 错误!未定义书签。
4.2.1边坡清理 ........................................................... 错误!未定义书签。
窗孔式护面墙施工技术方案
陕西境平利至镇坪（陕渝界）高速公路LJ-13合同段窗孔式护面墙施工方案编制：复核：审核：长沙市公路桥梁建设有限责任公司平利至镇坪高速公路LJ-13合同段项目部二〇一八年四月二十三日目录一、编制依据及原则............................................................................................................ - 1 -1、编制依据................................................................................................................... - 1 -2、编制原则................................................................................................................... - 1 -二、工程概况及主要工程数量............................................................................................ - 1 -1、工程概况................................................................................................................... - 1 -2、主要工程量............................................................................................................... - 1 -三、施工进度计划................................................................................................................ - 2 -四、施工资源配置................................................................................................................ - 2 -1、组织结构................................................................................................................... - 2 -2、人员配备................................................................................................................... - 2 -3、技术准备................................................................................................................... - 3 -4、机械设备配置........................................................................................................... - 4 -5、材料配置................................................................................................................... - 4 -五、窗孔式护面墙施工方案................................................................................................ - 4 -5.1施工准备.................................................................................................................. - 4 -5.2施工工艺.................................................................................................................. - 5 -六、质量、进度保证措施.................................................................................................... - 8 -1、质量保证措施........................................................................................................... - 8 -2、进度保证措施........................................................................................................... - 9 -七、安全生产措施................................................................................................................ - 9 -八、标准化施工、环境保护措施...................................................................................... - 12 -1、环境保护制度......................................................................................................... - 12 -2、标准化施工管理组织............................................................................................. - 13 -窗孔式护面墙施工技术方案一、编制依据及原则1、编制依据1）、《公路路基施工技术规范》(JTG F10-2006)2）、《公路路基路面现场测试规程》（JTGE60-2008）3）、《公路土工合成材料试验规程》（JTG E50-2006）4）、《公路工程质量检验评定标准》（JTG F80/1-2004）5）、《公路土工试验规程》（JTGE40-2007）6）、《公路工程施工安全技术规程》(JTGF90-2015) 。
孔窗式护墙施工方案
III类施工组织设计（方案）报审表注：本表适用于标段工程。
一式4份，施工单位2份，公司、监理各1份。
杭长（长昆）客专湖南段III类施工组织设计报请核单致长沙中大贝利沪昆客专长昆湖南段监理站监理单位:我部分项工程桥梁挖井基础施工方案已完成，请予以审核。
报审单位：中铁十一局集团有限公司报审人: 报审时间:审核意见（监理单位）：审核单位: 审核人: 审核时间:沪昆铁路客运专线湖南段CKTJ-3标段孔窗式护墙边坡施工方案中铁十一局集团有限公司二◦一二年十月孔窗式护墙边坡施工方案一、目的明确DK141+345〜DK156+040段路基孔窗式护墙边坡工程施工工艺、操作要点和相应的工艺标准，指导、规范路基孔窗式护墙边坡工程施工。
二、编制依据1 、《客运专线铁路路基工程施工质量验收暂行标准》2、《客运专线铁路路基工程施工技术指南》3、《铁路混凝土工程施工质量验收补充标准》4、《铁路混凝土工程施工技术指南》5、DK141+345〜DK156+040区间路基设计图三、适用范围本指导书适用DK141+345〜DK156+040段路基孔窗式护墙施工作业。
四、作业准备1 、内业技术准备：开工前，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清图纸上有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加的施工人员进行上岗前技术培训，考核后持证上岗。
2、外业技术准备：搜集并整理有关施工数据，清理施工现场，配备施工人员、机械设备、材料，满足施工要求。
3 、技术要求①混凝土原材料要经验收合格后使用，严格按照施工配合比准确计量、集中搅拌机拌制。
②孔窗式护墙防护结构尺寸符合设计要求，各部位材料符合设计。
③孔窗式护墙采用C25片石混凝土现浇。
五、施工工艺及其注意事项1、工艺流程(见下页)2、施工准备边坡砌筑应在坡面密实、平整、稳定后，方可铺砌。
石料等级应符合设计要求。
砌筑前，其表面泥土、水锈应清洗干净。
护面墙施工方案
护面墙施工技术方案一、开工前的准备工作1、组织技术人员对护面墙图纸进行了复核，并与现场实地情况进行了核对，发现与设计图纸不相符立即进行上报。
2、在砌筑前，对挖方段坡面进行检查，要求坡面平整、密实、线形顺适，局部有凹陷处不得用虚土进行修补。
3、对施工班组进行了技术交底，明确了技术和质量控制要点。
4、对护面墙进行施工放样工作。
5、完成了原材料的各项标准试验，并对进场材料进行了抽样检验，详细资料附后。
二、施工工艺(一)浆砌片石基础1、基坑开挖采用人工配合机械开挖基坑，基坑开挖后，做地基承载力检测试验，若地基承载力满足要求，可直接在天然地基上砌筑基础；若地基承载力不足，用灰土换填夯实处理。
2、浆砌片石基础(1)基础采用M7.5号浆砌片石砌筑，结合现场原材料含水量及计量器具换算出相应的施工配合比，现场挂示砂浆配合比标识牌；砂、石材料要避免受泥、油污染，水泥要做好防水防潮工作。
（2）砂浆采用机械拌合，如远距离运输砂浆到现场后，要重新人工拌匀。
砌筑现场堆放砂浆的场地应硬化或铺铁皮，严禁污染砂浆，存放时间大于2小时的砂浆禁止使用。
（3）片石必须分层砌筑，先坐浆后砌石，严禁堆砌，每2-3层为一工作层，各工作层竖缝应相互错缝大于10cm；外圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层片石相咬接，砌缝宽度一般不应大于40mm。
（4）砌筑时片石大面朝下，砌筑稳当，较宽的缝隙在砂浆中挤入适当的小石块填充，严禁单纯用砂浆或石块填满。
每砌筑下一层前应及时清除前一层表面余渣并洒水，严禁其它杂质留在砌筑层。
(二)浆砌片石墙身1、墙身采用M7.5号浆砌片石砌筑，砌筑要求同基础。
2、用做镶面的片石选择表面平整、尺寸较大者，并稍加修整，砌筑时棱角尽可能咬合。
3、墙身错缝砌筑，不得做成水平和垂直的通缝，待砂浆强度达到70%以上时，方可回填墙背填料。
4、墙身砌筑现场必须竖有坡度线，横有水平线。
坡度线稳固准确，水平线层层见平，保证几何尺寸准确。
护面墙技术交底(三级)
（7）养护工作：洒水、土工布覆盖养生7—14天，养护期间应避免碰撞、振动或承重。
五、质量保证措施
（1）路基护面墙工程的位置、断面、尺寸、坡度、标高及使用材料严格遵照设计图纸要求。
（2）遵守“谁施工，谁负责”的原则，项目部对班组进行全面质量追踪管理。凡各施工队、班组、包工队在施工过程中违反操作规程，不按图施工，屡教不改或发生了质量问题，项目部有权对其进行处罚，处罚形式为整改停工，罚款等。
3、严禁在浇筑好的坡面上行走，上下必须用爬梯。
4、现场安全标识，材料标识等必须清楚醒目
交底主题
交底人
职务
交底日期
审核人
职务
接受交底人员
序号
姓名
工种
班组（部门）
职务
备注
（3）严格执行监理程序，对于监理和业主监督人员在检查工作中提出的问题，做到虚心接受，并认真及时纠正；对于施工中出现的质量问题或质量事故，将及时如实上报，制定预防措施，直到达到质量标准。所有工序均将监理工程师批准后方可进行下一道工序。
五、安全
1、进入现场所有人员必须佩带安全帽，安全帽必须正确佩带。
2、平台不得材料胡乱堆放，平台片石不得存量过盛，防止滚石砸伤下方路基施工人员及机械设备。
2.基础开挖及路基边坡修理
根据测量放样点，基础使用人工进行开挖。并根据护面墙顶、底部尺寸线，对已挖成的路基边坡进行修整，将突出部分导致护面墙尺寸不足的地方人工或风镐凿除，以保证护面墙断面尺寸。
3.孔窗式护面墙模板准备
兰州至海口国家高速公路渭源至武都xxx标路基防护孔窗式护面墙施工全部使用定型钢模施工，施工前按照设计图纸加工钢模板，钢模板加工必须符合结构尺寸要求，且具有一定刚度及稳定性，模板进场后组织质检技术人员进行验收，验收合格后方可使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浆砌片石窗式护面墙施工方案
一、概述
某工程边坡坡度为1：0.75，为防止岩石继续风化，保证边坡稳定，按照变更设计图纸，该处设置浆砌片石窗式护面墙。
二、施工部署
1、计划安排XXXX年X月XX日开工，XXXX年X月
XX日完工。
2、前期准备工作
1）清理施工场地，坡面不应有树桩、有机质或废物；
2）组织原材料进场，做好原材料（水泥、片石、河砂）的实验，报监理工程师批准。
3）人员及设备：
本工程拟定李军为施工负责人，组织15人左右的民工队，在技术负责人、质检人员、测量人员及实验室的指导
下施工。
设备准备：挖掘机1台，砂浆搅拌机1台，发电机组1台，磅秤1台，木制拱架5套，手推车2台。
三、施工方案
1、测量放样：
用全站仪按照路基设计型式及边坡坡比放出基坑开挖线，并在基坑开挖线范围外放出基础外边缘控制桩、线型
控制桩。
2、坡面整修及基础施工
清除风化岩层至新鲜岩面后，按图纸所示坡比整修成坡度整齐的坡面，并使砌筑地带的标高和边坡坡度与图纸要求相一致。
由于爆破或其他原因造成的超挖部分应以与墙体相同的圬工砌补。
修整边坡时，应按图纸所示挖好台阶，放出窗孔中心线并预留窗孔。
坡面修整后，即可进行基础的开挖，基脚部位应落在可靠的地基上，承载力满足设计要求，并报请监理工程师验收合格后，才能砌筑基础。
当基础修筑在不同岩层时，应在其相邻处设置沉降缝一道。
3、窗孔外护面墙砌筑：
坡面修整及基础砌筑经检验合格后，即可进行窗孔外护面墙砌筑。
砌筑时应根据图纸规定的伸缩缝分段、自下而上逐层砌筑，直至墙顶。
当达到耳墙位置时，应先进行耳墙砌筑。
砌筑时应选用厚度不小于15 cm的片石，卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。
砌筑石块在使用前应浇水湿润，石料表面如有泥土、水锈，应清洗修凿干净，较大的砌块应放置在下层，且大面朝下，石块尖锐突出部分应敲掉。
墙背与坡面应密贴结合，砌体咬口紧密、错缝、砂浆饱满，不得有通缝、叠砌、贴砌和浮塞，砌体勾缝应牢固和美观。
当砌至顶部时，应及时用砂
浆抹面封水。
４、伸缩缝的设置
按照设计图纸要求每隔10~20m应设置2cm宽的伸缩缝一道，用沥青麻絮填塞，深入10~20cm，心部可空着。
按垂直路线线型布置。
5、培土植草
护面墙砌筑完毕，应及时对窗孔进行培土、植草。
６、安全生产
施工时必须严守安全生产规程，杜绝安全生产责任事故。
四、环境保护
严格按规范施工，尽量避免或减少施工对周围群众生活造成的不利影响，并时刻注意保持施工与周边环镜的协调。
