绘制A3标准图纸幅面
房屋建筑学A3制图的基本规定
3.4 比例
• 图样的比例：图形与实物相对应的线性 尺寸之比，它是线段之比而不是面积之 比。
• 比例的大与小，是指比值的大与小。
• 比值大于1的比例，称为放大的比例。比 值小于1的比例，称为缩小的比例。
• 建筑工程图上常采用缩小的比例，如表 3.8所示。
• 图3.12是同一扇门用不同比例画出的立面 图。
• 虚线与虚线应相交于线段处；虚线不得 与实线相连接。单点长画线同虚线。
• 单点或双点长画线端部不应是点。在较 小的图形中，单点或双点长画线可用细 实线代替。
• 以上各画法见图3.8所示。
图线的画法
平行的线，其间距不宜小于其中粗线宽度，且不宜小于0.7 mm。
间隙宽度≮粗线宽度，且≥0.7
0.5~1
0.5b
1、平、剖面图中被剖到的次要建筑构造（包括构配件）的轮廓线 2、建筑平、立剖面图中建筑构配件的轮廓线 3、建筑构造详图中被剖切的主要部分的轮廓线 4、建筑构造详图及建筑构配件详图中一般轮廓线
0.25b 小于0.5b的图形线、尺寸线、尺寸界线、图列线、索引符号、标高符号
0.5b 0.25b
1、建筑构造详图及建筑构配件不可见的轮廓线 2、平面图中的起重机（吊车）轮廓线 3、拟扩建的建筑物的轮廓线
3 0A
(a)
(b)
(c)
(d)
(e)
(f)
定位轴线的编号注写在轴线端部的Ф8-10的细线圆内。 横向轴线：从左至右，用阿拉伯数字进行标注。
纵向轴线：从下向上，用大写拉丁字母进行标注，但不用I、O、Z三个字母, 以免与阿拉伯数字0、1、2混淆。一般承重墙柱及外墙编为主轴线，非承重 墙、隔墙等编为附加轴线（又称分轴线）。
比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
学生a3制图标题栏尺寸
学生a3制图纸幅面与标题栏尺寸
图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）
（不需装订的幅面）
注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）
幅面代号A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
A 25
C 10 5
e 20 10
图框格式：
一般采用A4竖装和A3横装。
标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：。
A,A,A,A,A,制图标准规定图纸幅面和格式
A,A,A,A,A,制图标准规定图纸幅面和格式————————————————————————————————作者：————————————————————————————————日期：制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
A0,A1,A2,A3,A4图纸标准大小和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
建筑工程图纸制图要求 (2)

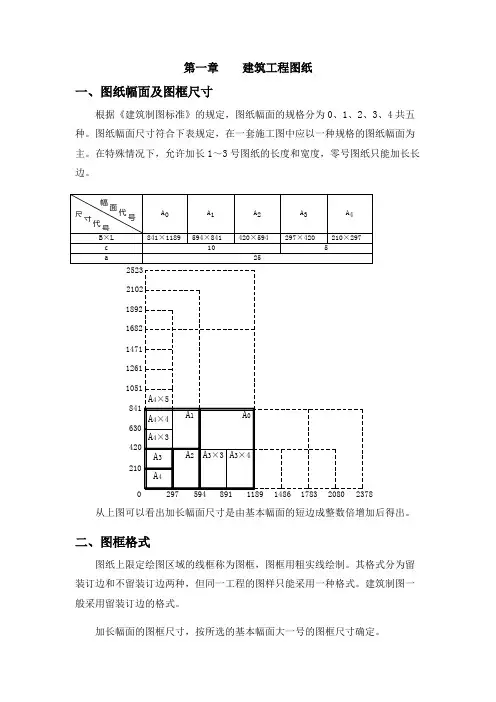

第一章 建筑工程图纸
一、图纸幅面及图框尺寸
根据《建筑制图标准》的规定，图纸幅面的规格分为0、1、2、3、4共五种。
图纸幅面尺寸符合下表规定，在一套施工图中应以一种规格的图纸幅面为主。
在特殊情况下，允许加长1～3号图纸的长度和宽度，零号图纸只能加长长边。
210420630841
从上图可以看出加长幅面尺寸是由基本幅面的短边成整数倍增加后得出。
二、图框格式
图纸上限定绘图区域的线框称为图框，图框用粗实线绘制。
其格式分为留装订边和不留装订边两种，但同一工程的图样只能采用一种格式。
建筑制图一般采用留装订边的格式。
加长幅面的图框尺寸，按所选的基本幅面大一号的图框尺寸确定。
图纸幅面分为横式和立式两种，其中以短边作为垂直边的称为横式（即X 型幅面），以短边作为水平边的称为立式（即Y型幅面）。
一般A0～A3图纸宜使用横式；必要时，也可使用立式。
其幅面装订格式见下图。
A0～A3横式幅面图
（注：标虚线的会签栏和角标用于道路工程制图）
A4立式幅面图
A0～A3立式幅面图
A4横式幅面图三、标题栏与会签栏
标题栏（mm）
会签栏（mm）
角标（mm）
四、图纸比例①建筑制图常用比例。
制图标准和规范
（二）常用旳尺寸标注 1、半径、直径、球旳尺寸标注
半径尺寸线应一端从圆心开始，另一端画箭头指向圆弧，半 径数字前应加注半径符号“R”。沿半径尺寸线注写尺寸数字，
当 图形较小时，也可引出注写。对于较大旳圆弧，应对准圆心画断 开旳或折线状旳尺寸线。
标注圆旳直径尺寸时，直径数字前应加符号“ø”。在圆 内
出，不宜与轮廓线相接，应留出不不大于2mm旳间距，当 连
续标注尺寸时，中间旳尺寸界线能够画得较短。
2>一般情况下，线性尺寸界线应垂直于尺寸线，并超出 约2mm。
3>允许用轮廓线、中心线作尺寸界线。
3、尺寸起止符号
1>尺寸起止点应画出尺寸起止符号。一般用45º 倾斜旳细短线（或中粗短线），其方向为尺寸线逆时 针转45º，长度宜为2~3mm。
角度标注措施
弧长标注措施
标注圆弧旳弧长时，尺寸线应以该同心弧线表
示，尺寸界线应垂直于该圆弧旳弦，起止符号用箭头
表达，弧长数字上方应加注圆弧符号“⌒”。
标注圆弧旳弦长时，尺寸线应以平行于该弦旳直线表达， 尺寸界线应垂直于该弦，起止符号用中粗斜短线表达。
弦长标注措施
３、标高标注 标高是标注建筑物高度旳一种尺寸形式。以原则海平面为
点连接起来绘成一种宛如玫瑰旳闭合曲线。图中线段最长者即为本地主导风
向，粗实线表达整年风频情况，虚线表达夏季风频情况。
六、尺寸标注 （一）尺寸旳构成
图样上标注旳尺寸由尺寸线、尺寸界线、尺寸起止符 号和尺寸数字构成，如图所示。
尺寸构成要素
1、尺寸线 1>尺寸线由细实线单独画出，不能用其他图线替代，也不
标注旳直径尺寸线应经过圆心，两端画箭头指至圆弧。沿直
径尺寸线注写尺寸数字，当图形较小时，也可引出注写。
建筑制图课件CAD绘制A3幅面图纸的图框及标题栏
交待工作任务背景：
首先要了解建筑制图统一标准中对图框、图 幅的要求，图纸本身的大小规格称为图幅，图框是 图纸上所供绘图范围的边线，均用粗实线绘制；拿 到一张图纸应先查看标题栏中相关信息后再进行识 读图纸上的信息。
教学目标：
1.能力目标:直线的绘制、文字的注写
2.知识目标:工作界面、图层、直线命令、偏移命令、 修剪命令、文字注写命令的使用
3.情感目标: 培养学生勇于尝试，不怕挫折，
不断探索创新的能力。
上机演示过程：
1、绘制图幅、图框绘图命令： 1）根据绘制的图形创建图层
点击图层特性管理器，根据绘图内容创建图层见下图
2）用直线命令和偏移命令绘制图幅和图框
备注
根据职业岗位所需，技 能需求，学生可以 补充完善达标分项
自我客观评价
自我评价 ＿＿＿＿＿＿ 小组评价 达标率＿＿＿
良好率＿＿＿ 优秀率＿＿＿
自测人签名＿＿＿＿＿ 组长签名＿＿＿＿＿＿
时间＿＿＿＿＿
技能练自我评价（二）
（适用于学生每次实训任务完成后填写） 实训任务名称_______________________
实训任务步骤
a.___________
所用时间 _____________
完成效果 __________
b.___________
_____________
__________
c.___________
_____________
__________
实训作品名称 __________________
优秀
自我评价
小组评议
技能训练检测表
技能达标分项
1、图层使用正确 得2分
A0A1A2A3A4制图标准规定图纸幅面和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
图纸幅面及CAD画图规范要求
图1-3 简化的标题栏
共3页第3页
1.2 图 线
• 图线、字体和比例是图形旳重要组成部分。各种图 线、字体在图形中都有各自旳规定和用法，正确使 用图线和字体能使读图者对所绘图形所要说明旳问 题一目了然。比例也是图形旳一个重要组成部分， 正确使用比例能够更好地表达图形。在使用图线、 字体和比例旳时候，应该按照有关国家原则正确使 用合适旳样式。
1.1 图 纸 幅 面 及 标 题 栏
图纸幅面是指图纸宽度与长度构成旳图面。绘制图样时，应采用 表中要求旳图纸基本幅面尺寸。基本幅面代号如表1-1所示旳 A0、A1、A2、A3、A4共５种。
表 1-1 图纸幅面及图框格式尺寸
幅 面 幅面尺寸 代 号 BxL
A0 841 x 1189
周边尺寸
a
b
c
25
• 图样百分比是图中 图形与实物相应要 素旳线性尺寸之比， 分为原值百分比、 放大百分比、缩小 百分比3种，如图17所示为3种百分比 图形。
• 不论采用何种百分 比绘图，尺寸数值 均按照原值注出。
1.4 比 例
共2页第1页
1.4 比 例
• 当某种视图采用不同旳比例时，必须另行标注。 表1-3为国家原则规定旳比例。
最小距离不得不大于0.7mm。 • 一般中心线应超出轮廓线3～５mm为宜。 • 绘制较小图时，允许用细实线替代点划线。
共3页第3页
1.3 字 体
• 图样中旳字体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体高度 （用h表达，单位为mm）旳尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。
• 图线旳画法要求如下： • 粗线旳宽度（b）应根据图形旳大小和复杂程度旳不同，在0.5～２mm之间
[讲解]A0,A1,A2,A3,A4,制图标准规定图纸幅面和格式
![[讲解]A0,A1,A2,A3,A4,制图标准规定图纸幅面和格式](https://img.taocdn.com/s3/m/bfbf0a5552ea551810a687f9.png)
CAD字体大小和标注要求
2.3 字体
在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为:1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。字母和数字A型和B型两种。A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。字母和数字可写成斜体和直体。斜体字的字头向右倾斜，与水平基准线成75。。图样上一般采用斜体字。 GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。GB/T 18229与GB/T 14665的对比见表4。
2019年最新-项目一绘制A3标准图纸幅面-精选文档
1.2.3 AutoCAD的启动与退出
• 1. 启动 安装AutoCAD 2019后，系统会自动在桌面上产生一 个快捷图标按钮 。启动AutoCAD 2019工作界面有以下3 种方法。 • 双击桌面上的快捷图标按钮 。 • 选择菜单命令。选择“开始→程序 →Autodesk→AutoCAD 2019-Simplified Chinese→AutoCAD 2019”命令。 • 双击图形文件。双击硬盘内已存在AutoCAD 的图形文件 （*.dwg），可在AutoCAD 2019工作界面中打开该图形文 件。
1.2.2 建筑制图的基本规范
• 2. 标题栏
在每张建筑工程图中，为了方便查阅图纸，图纸右下角都 有标题栏, 格式符合《国标》规范要求，并作为统一标识 不得修改。在建筑工程设计中，一个建筑工程单位均有基 本固定的图框以及标题栏。在AutoCAD图形绘制中推荐使 用的标题栏格式如下图1-3所示。
1.2.2 建筑制图的基本规范
1.2.2 建筑制图的基本规范
• 1. 图纸的图幅 按《房屋建筑制图统一标准》（GB50001—2019 ）（以下简称《国标》）规定的图幅有A0、A1、 A2、A3、A4五种规格。其对应图纸的幅面尺寸 大小应按国家标准规定见表1-1执行，表中尺寸代 号的含义如图1-2所示。
1.2.2 建筑制图的基本规范
1.2.4 AutoCAD工作界面
1.2.4 AutoCAD工作界面
• • • 标题栏：在工作界面的首行，显示软件的名称AutoCAD 2019和当前绘制的图 形文件的文件名，其中“Drawing1.dwg”是系统默认的文件名。 菜单栏：位于标题栏的下方，包括11个菜单，主要是调用AutoCAD 中所有的 命令。 工具栏：由形象化的图标按钮组成，系统共定义了37个工具栏供用户调用。 单击工具栏中的图标按钮，AutoCAD即可选择相应的命令。 绘图区：是用户在屏幕上绘制和修改图形的工作区域，也称绘图窗口，在此 区域用户按1：1的比例绘图。 十字光标：用于绘图和选取对象，光标的坐标值显示在状态栏中。 坐标系：坐标系是AutoCAD的基本定位基础，它可以随着窗口内容的移动而 移动，默认模式下的坐标是二维状态（X轴正向水平向右，Y轴正向垂直向上 ），三维状态下将显示Z轴正向垂直平面。 命令行：供用户通过键盘输入命令并显示相关提示的区域。可以使用键盘的 F2键打开和关闭文字命令的浮动窗口。 状态栏：用来显示当前绘图的工作状态与相关信息。
CAD图纸幅面及图框格式尺寸
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102〕标题栏和明细表〔GB/T 10609.1 – 1989〕每图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体〔GB／T 14691—1993〕〔1〕书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
〔2〕字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
〔3〕汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于 3.5mm，其字宽一般为h／〔约0.7h〕。
〔4〕汉字书写的要点在于横平竖直，注意起落，构造均匀，填满方格。
〔5〕字母和数字分为A型和B型。
A型字体的笔画宽度d为字高〔h〕的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1〕根本线型根据国标GB/T 17450－1998?技术制图图线?，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等〔见表2〕。
表2根本线型及应用2〕图线的宽度图线的宽度d应根据图形的大小和复杂程度，在以下数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例〔1:1.5〕1:2 〔1:2.5〕〔1:3〕〔1:4〕1:5 1:101:2×10n 〔1:2.5×10n〕〔1:3×10n〕〔1:4×10n〕1:5×10n 〔1:6×10n〕放大比例2:1 〔2.5:1〕〔4:1〕5:11×10n:1 2×10n:1 〔2.5×10n:1〕〔4×10n:1〕5×10n:1注：n为正整数。
学生a3制图纸幅面与标题栏尺寸
制图纸幅面与标题栏尺寸
一、内容目录：
图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）
（不需装订的幅面）
注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）
幅面代号A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
A 25
C 10 5
e 20 10
图框格式：
一般采用A4竖装和A3横装。
标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：。
A0A1A2A3A4图纸标准巨细和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
学生a3制图纸幅面与标题栏尺寸
学生a3制图纸幅面与标题栏尺寸
一、内容目录：
图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）
（不需装订的幅面）
注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）
幅面代号A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
A 25
C 10 5
e 20 10
图框格式：
一般采用A4竖装和A3横装。
标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：。
A3图框绘制步骤
图框
标题栏位于图纸的右下角，标题栏外框线为粗实线，内线为细实线，具体规格规定如下：
标题栏
国家对A0-A4图框尺寸的规定
1.图纸幅面
图纸幅面，应符合表1的规定及图1至图3的格式。
表1幅面及图框尺寸(mm)
幅面代号
尺寸代号
A0
A1
A2
A3
A4
b×l
841×1189
594×841
420×594
297×420
210×297
cLeabharlann 105a25
图1A0-A3横式幅面
图2 A0-A3立式幅面图3 A4立式幅面
图纸的短边一般不应加长，长边可加长，但应符合国家标准中相应的规定。
在一套工程图纸中应以一种规格图纸为主，尽量避免大小幅面掺杂使用。
2.标题栏
图纸的标题栏，可参考图4。
图4标题栏
3.明细栏
工程设计施工图和装配图中一般应配置明细栏，其形式及尺寸如图5所示。栏中的项目可以根据具体情况适当调整。
图5明细栏
图纸幅面图纸幅面应符合表1的规定及图1幅面及图框尺寸mma0a1a2a3a48411189594841420594297420210297a0a3横式幅面a0a3立式幅面a4立式幅面幅面代号尺寸代号图纸的短边一般不应加长长边可加长但应符合国家标准中相应的规定
