建筑外门窗(建筑设计常用资料)

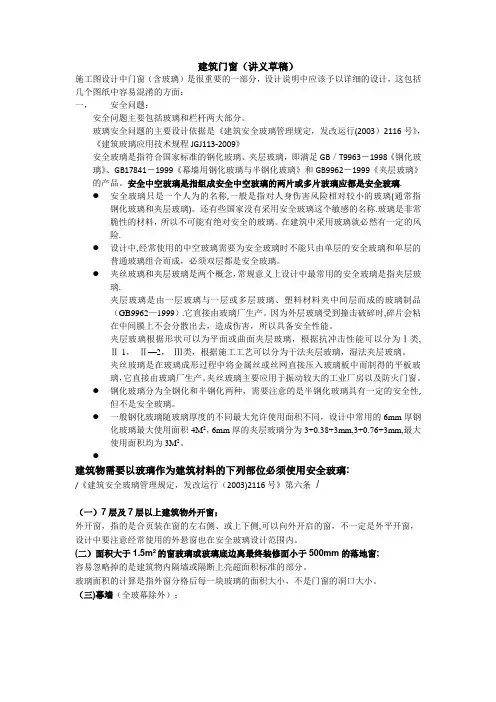

建筑门窗（讲义草稿）施工图设计中门窗（含玻璃）是很重要的一部分，设计说明中应该予以详细的设计，这包括几个图纸中容易混淆的方面：一，安全问题：安全问题主要包括玻璃和栏杆两大部分。

玻璃安全问题的主要设计依据是《建筑安全玻璃管理规定，发改运行(2003）2116号》，《建筑玻璃应用技术规程JGJ113-2009》安全玻璃是指符合国家标准的钢化玻璃、夹层玻璃，即满足GB／T9963－1998《钢化玻璃》、GB17841－1999《幕墙用钢化玻璃与半钢化玻璃》和GB9962－1999《夹层玻璃》的产品。

安全中空玻璃是指组成安全中空玻璃的两片或多片玻璃应都是安全玻璃.●安全玻璃只是一个人为的名称,一般是指对人身伤害风险相对较小的玻璃(通常指钢化玻璃和夹层玻璃)。

还有些国家没有采用安全玻璃这个敏感的名称.玻璃是非常脆性的材料，所以不可能有绝对安全的玻璃。

在建筑中采用玻璃就必然有一定的风险.●设计中,经常使用的中空玻璃需要为安全玻璃时不能只由单层的安全玻璃和单层的普通玻璃组合而成，必须双层都是安全玻璃。

●夹丝玻璃和夹层玻璃是两个概念，常规意义上设计中最常用的安全玻璃是指夹层玻璃.夹层玻璃是由一层玻璃与一层或多层玻璃、塑料材料夹中间层而成的玻璃制品（GB9962—1999）.它直接由玻璃厂生产。

因为外层玻璃受到撞击破碎时,碎片会粘在中间膜上不会分散出去，造成伤害，所以具备安全性能。

夹层玻璃根据形状可以为平面或曲面夹层玻璃，根据抗冲击性能可以分为Ⅰ类,Ⅱ-1，Ⅱ—2，Ⅲ类，根据施工工艺可以分为干法夹层玻璃，湿法夹层玻璃。

夹丝玻璃是在玻璃成形过程中将金属丝或丝网直接压入玻璃板中而制得的平板玻璃，它直接由玻璃厂生产。

夹丝玻璃主要应用于振动较大的工业厂房以及防火门窗。

●钢化玻璃分为全钢化和半钢化两种，需要注意的是半钢化玻璃具有一定的安全性,但不是安全玻璃。

●一般钢化玻璃随玻璃厚度的不同最大允许使用面积不同，设计中常用的6mm厚钢化玻璃最大使用面积4M2，6mm厚的夹层玻璃分为3+0.38+3mm,3+0.76+3mm,最大使用面积均为3M2。

门窗物理性能检测(气密、水密、抗风压、隔声、密封胶)

门窗物理性能检测
27
三、门窗三性
3术语和定义-4 3. 3. 1 标准状态温度为293 K(20℃)、压力为101. 3 kPa(760 mm Hg)、空气密度为1. 202 kg/m，的试验条件。
门窗物理性能检测
28
三、门窗三性
3术语和定义-5 3. 3. 2 试件空气渗透量在标准状态下，单位时间通过整窗 (门)试件的空气量。
本标准适用于建筑外窗及外门的气密、水密、抗风压性能分级及试验室检测。检测对象只限于门窗试件本身，不涉及门窗与其他结构之间的接缝部位。
门窗物理性能检测
22
三、门窗三性
2规范性引用文件
门窗物理性能检测
23
三、门窗三性
3术语和定义 GB/T 5823 确定的以及下列术语和定义适用于本标准。
门窗物理性能检测
门窗物理性能检测
6
一、基础知识 3.门窗分类：-1
3.1按材质分：钢门窗木门窗塑料门窗--未增塑聚氯乙烯（U-PVC）塑料门窗铝合金门窗彩钢板门窗复合门窗
门窗物理性能检测
7
一、基础知识 3.门窗分类：-2
3.2按使用功能分：普通门窗特种门窗：防盗安全门、防火门窗、隔音门窗车库门、卷帘门、屏蔽门等。
门窗物理性能检测
33
三、门窗三性
3术语和定义-10 3.3.7 单位面积空气渗透量在标准状态下，单位时间通过外门窗试件单位面积的空气量。
门窗物理性能检测
34
三、门窗三性
3术语和定义-11 3. 4. 1 严重渗漏雨水从试件室外侧持续或反复渗人外门窗试件室内侧，发生喷溅或流出试件界面的现象。
24
三、门窗三性
3术语和定义-1 3. 1 外门窗建筑外门及外窗的统称。

铝合金门窗三性检测规范

铝合金门窗三性检测规范 The Standardization Office was revised on the afternoon of December 13, 2020关于铝合金门窗三性检测规范门窗三性：抗风压性能，水密性能，气密性能。

门窗的物理性能包括空气渗透、雨水渗漏、抗风压、保温、隔声、采光等。

后三种性能，目前在全国大部分地区只有特殊要求的门窗才需要进行检测；前三种性能在门窗型式检验中为必检项目，门窗的物理三性一般是指这三项性能。

我国于1986年颁布了建筑外窗物理三性检测的标准。

即：“（GB/T7106-86）《建筑外窗抗风压性能及其检测方法》”、“（GB/T7107-86）《建筑外窗空气渗透性能分级及其检测方法》”、“（GB/T7108-86）《建筑外窗雨水渗漏性能分级及其检测方法》”。

随后，国内一些大城市开展了门窗物理三性检测业务，而我区则是在90年代末才开展此项业务的。

：(1)从节能和防尘方面考虑，确定门窗的夺气渗透性能(2)根据工程所在地气象部门多年统计的风雨交加的最不利情况，确定门窗的雨水渗漏性能(3)计算出工程所在地的风荷载标准值后，确定门窗的抗风压性能工程所在地的门窗风荷载标准值可参考JGJ102—96《玻璃幕墙工程技术规范》进行计算，计算公式如下：W＆W。

式中：w为作用在窗上的风荷载标准值；w。

为基本风压；睦为阵风风压系数，取225；为风压高度变化系数；为风荷载体型系数，一般取士1．5。

据上式可算出南宁地区和北海地区各建筑层高的风压(表1)。

表1由表1可看出南宁地区风压不大，如选用144广西土木建筑2001莲塑料窗，则3O层下用低性能窗优等品即可。

而北海地区在8层上就必须先用高性能优等品(安全检测风压达到3500Pa，即现行标准中抗风压的最高等级)上的门窗。

因此，只有建筑设计者在了解门窗物理三性的基础上根据实际工程提出要求，门窗生产企业据此没计制作符合要求的门窗，才能确保门窗的使用安全。

建筑外门窗物理性能分级标准摘录

建筑外门窗物理性能分级标准摘录1.玻璃幕墙物理性能分级（JG 3035—1996，GB/T15225-94）表风压变形性分级注：表中分级值表示在此风荷载标准值作用下，幕墙主要受力构件的相对挠度值不应大于L/180，其绝对挠度值在20mm以内。

如绝对挠度超过20mm时，以20mm所对应的压力值作为分级值。

表雨水渗漏性能分级注：设计时固定部分P值根据风荷载标准值除以所得数据进行确定。

可开启部分的等级和固定部分相对应。

表空气渗透性能分级，m3/m·h表保温性能分级注：表中K值为幕墙中固定部分和可开启部分各占面积的加权平均值。

表隔声性能分级注：按不同构造单元分类进行隔声测量，然后通过传声量的计算求的整体幕墙的隔声量值。

表耐撞击性能分级注：F为撞击物体的运动量。

表平面内变形性能注：ґ =△/h，式△为层间位移量，h为层高。

在《建筑幕墙物理性能分级》（GB/T15225—94）中，只列表1～表5，数据与JG3035—1996相同，无表6、表7。

2.玻璃幕墙光学性能（GB/T 18091—2000）表幕墙玻璃的光学性能参数注：1.透射比：从物体透射出的光通量与入射到物体的光通量之比，符号τ；2.反射比：被物体表面反射的光通量与入射的物体表面的光通量之比，符号ρ。

表紫外线相对含量注：1.对有紫外线要求场合，幕墙玻璃的紫外线透射比宜小于；2.对于博物馆，光源透过幕墙玻璃后的紫外线含量应小于75μW/1m。

表透视指数注：Ra光源（D65）透过玻璃后的一般显色指数。

3.建筑外门窗物理性能分级，（铝合金门GB/T8478—2003，铝合金窗GB/T8479—2003）表抗风压性能分级（GB/T7106—2002）注：·X表示用≥的具体值，取代分级代号。

在各分级指标值中，门主要受力构件相对挠度：单层、夹层玻璃小于等于L/120；中空玻璃挠度小于等于L/180。

2.分级中括号内的罗马字为86标准。

表雨水渗漏性能分级（GB/T7108—2002）注：表示用≥700Pa的具体值取代分级代号，适用于热带风暴和台风袭击地区的建筑。

建筑外门窗的建筑物理性能分级

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级分级代号1 2 3 4 5 6 7 8 9分级指标P3(kpa)1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0 注：第9级应在分级后同时注明具体检测压力差值。

P3值与工程的风荷载标准值Wk相对应，应大于或等于Wk。

Wk采用风荷载标准值计算软件计算确定。

数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

天津市建筑节能门窗技术标准DB29-164-2010二、建筑外窗（含阳台门）的气密性能分级分级代号1 2 3 4 5 6 7 8单位缝长分级指标值q1[m3/（m·h）]4.0≥q1>3.53.5≥q1>3.03.0≥q1>2.52.5≥q1>2.02.0≥q1>1.51.5≥q1>1.01.0≥q1>0.5q2≤0.5单位面积分级指标值q2[m3/（m2·h）]12≥q2>10.510.5≥q2>9.09.0≥q2>7.57.5≥q2>6.06.0≥q2>4.54.5≥q2>3.03.0≥q2>1.5q2≤1.5注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

居住建筑七层以下不应低于3级，七层及以上不应低于4级。

公共建筑不应低于4级。

1，注：天津公共建筑节能规定采暖空间外门窗气密性不应低于6级，非采暖空间采用推拉窗时，不应低于3级。

三、建筑外窗（含阳台门）的水密性能分级分级 1 2 3 4 5 6分级指标ΔP（Pa）100≤ΔP<150150≤ΔP<250250≤ΔP<350350≤ΔP<500500≤ΔP<700ΔP≥700注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

门窗标准

1 修订门窗标准的目的意义1.1 门窗应用存在的问题门窗是建筑物围护结构中保温和气密性能最差、单位面积耗热或冷量最大、对室外气候变化最敏感的构件。

门窗的传热耗热量和冷风渗透耗热量约占建筑物采暖耗热量的50%。

门窗作为建筑的主要配套产品，其质量直接影响建筑物的使用功能。

因此，门窗应具备持久、良好的与建筑物使用功能相适应的物理性能及安全性能。

近年来，在建筑节能政策的推动下，建筑节能设计标准不断提高，各种形式的节能门窗不断涌现、新品迭出。

但由于种种原因使得节能门窗名不副实，并未达到预期的节能效果，存在主要问题如下：1.1.1 建筑设计人员不了解满足使用功能的门窗所应达到的技术性能指标，以致在设计中随便标注，错误百出。

由于建筑设计和图审人员认为：图纸上标注什么样的门窗传热系数，工程上就能用到满足其设计的门窗，在建筑设计中，普遍直接照抄或依据节能设计标准中的传热系数限值进行设计或图审。

有的设计人员是将各朝向外窗最小传热系数(最大窗墙面积比的外窗传热系数)限值标注在设计图中；有的设计人员是将各朝向外窗的传热系数限值通通标注在设计图中。

如某设计院依据《天津市公共建筑节能设计标准》(DB 29-153-2005)进行公共建筑的设计，在图纸上标注各朝向窗墙比：南向0.36；东向0.48；西向0.65；北向0.48，均≤0.7。

采用Low-E中空玻璃隔热铝合金外窗，各朝向外窗传热系数：东向K＝2.30 W/(m2·K)，综合遮阳系数0.60；南向K＝2.70 W/(m2·K)，综合遮阳系数0.70；西向K＝2.00 W/(m2·K)，综合遮阳系数0.50；北向K＝2.30 W/(m2·K)。

这样的做法，第一，Low-E中空玻璃隔热多腔铝合金外窗的传热系数检测值为2.5 W/(m2·K)，即使是采用Low-E充氩气中空玻璃隔热多腔铝合金外窗，其传热系数检测值也只能达到2.2 W/(m2·K)，仍不能满足上述传热系数为2.0 W/(m2·K)的要求。

建筑外门窗物理性能分级标准摘录

建筑外门窗物理性能分级标准摘录1.玻璃幕墙物理性能分级（JG 3035—1996，GB/T15225-94）其绝对挠度值在20mm以内。

如绝对挠度超过20mm时，以20mm所对应的压力值作为分级值。

分相对应。

表隔声性能分级注：按不同构造单元分类进行隔声测量，然后通过传声量的计算求的整体幕墙的隔声量值。

注：F为撞击物体的运动量。

注：? =△/h，式△为层间位移量，h为层高。

在《建筑幕墙物理性能分级》（GB/T15225—94）中，只列表1～表5，数据与JG3035—1996相同，无表6、表7。

2.玻璃幕墙光学性能（GB/T 18091—2000）表幕墙玻璃的光学性能参数2.反射比：被物体表面反射的光通量与入射的物体表面的光通量之比，符号ρ。

注：1.对有紫外线要求场合，幕墙玻璃的紫外线透射比宜小于；2.对于博物馆，光源透过幕墙玻璃后的紫外线含量应小于75μW/1m。

3.建筑外门窗物理性能分级，（铝合金门GB/T8478—2003，铝合金窗GB/T8479—2003）表抗风压性能分级（GB/T7106—2002）注：·X表示用≥的具体值，取代分级代号。

在各分级指标值中，门主要受力构件相对挠度：单层、夹层玻璃小于等于L/120；中空玻璃挠度小于等于L/180。

2.分级中括号内的罗马字为86标准。

表雨水渗漏性能分级（GB/T7108—2002）注：表示用≥700Pa的具体值取代分级代号，适用于热带风暴和台风袭击地区的建筑。

2.分级中括号内的罗马字为86标准。

注：分级指标值中括号内数字为87标准。

表空气隔声性能分级（GB/T8485—2002）4. 建筑外门物理性能分级表风压变形性能分级（GB/T13685—92）表空气透透性能分级（GB/T 13686—92）表雨水渗漏性能分级（GB/T13686—92）5.塑料门建筑物理性能分级（JG/T 3017—94）表抗风压性能 W G注：表中取值是建筑荷载规范中设计荷载的倍。

关于铝合金门窗三性检测规范

关于铝合金门窗三性检测规范门窗三性：抗风压性能，水密性能，气密性能。

门窗的物理性能包括空气渗透、雨水渗漏、抗风压、保温、隔声、采光等。

后三种性能，目前在全国大部分地区只有特殊要求的门窗才需要进行检测；前三种性能在门窗型式检验中为必检项目，门窗的物理三性一般是指这三项性能。

我国于1986年颁布了建筑外窗物理三性检测的标准。

即：“（GB/T7106-86）《建筑外窗抗风压性能及其检测方法》”、“（GB/T7107-86）《建筑外窗空气渗透性能分级及其检测方法》”、“（GB/T7108-86）《建筑外窗雨水渗漏性能分级及其检测方法》”。

随后，国内一些大城市开展了门窗物理三性检测业务，而我区则是在90年代末才开展此项业务的。

：(1)从节能和防尘方面考虑，确定门窗的夺气渗透性能(2)根据工程所在地气象部门多年统计的风雨交加的最不利情况，确定门窗的雨水渗漏性能(3)计算出工程所在地的风荷载标准值后，确定门窗的抗风压性能工程所在地的门窗风荷载标准值可参考JGJ102—96《玻璃幕墙工程技术规范》进行计算，计算公式如下：W＆W。

式中：w为作用在窗上的风荷载标准值；w。

为基本风压；睦为阵风风压系数，取225；为风压高度变化系数；为风荷载体型系数，一般取士1．5。

据上式可算出南宁地区和北海地区各建筑层高的风压(表1)。

表1由表1可看出南宁地区风压不大，如选用144广西土木建筑2001莲塑料窗，则3O层下用低性能窗优等品即可。

而北海地区在8层上就必须先用高性能优等品(安全检测风压达到3500Pa，即现行标准中抗风压的最高等级)上的门窗。

因此，只有建筑设计者在了解门窗物理三性的基础上根据实际工程提出要求，门窗生产企业据此没计制作符合要求的门窗，才能确保门窗的使用安全。

4有效发挥物理三性检测的监督作用依照建设部(97)建计许字第201号文“关于建筑门窗、幕墙生产许可证换(取)证的补充通知”要求，铝合金窗、塑料窗申证单位均平开窗覆盖推拉窗，即换(取)证企业只需进行某种系列规格的平开窗的抽样迭检即可。

幕墙性能等级

建筑幕墙性能指标及等级的确定周佩杰GB/T 21086-2007《建筑幕墙》产品标准已于2008年2月1日开始执行，其各项性能指标采用了阿拉伯数字进行了重新分级，“1级”性能指标为最低性能指标，与原标准相反，又增加了一些指标，性能指标体系发生了较大的变化，由于建筑幕墙的性能对建筑功能的巨大影响，这就要求建筑幕墙对建筑物环境中的每一个因素（热应力、风荷载、气候变化、地震作用等）均有相应抵抗预计环境力量的能力，采用什么样性能的建筑幕墙才能满足其功能要求，这就从客观上要求从事建筑幕墙的设计人员正确掌握和确定性能设计值。

做为由面板与支承结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙的建筑幕墙，做为围护结构，是可以拆换的结构，所以GB/T 21086-2007《建筑幕墙》标准中规定其建筑幕墙结构设计年限不低于25年，而幕墙预埋件属于不容易更换的部件，其设计使用年限应按与主体结构相同的50年考虑，按照在风荷载和多遇地震作用下，幕墙应能正常使用；在设防地震下，幕墙经过修理，应可以继续使用；在罕遇大地震作用下幕墙骨架不应坠落的三阶段设计要求，正确确定建筑幕墙性能设计值及分级等级，不出现性能设计值过低而导致无效设计，性能设计值过高而导致过剩设计，保证建筑幕墙做到安全适用、技术先进、经济合理。

一、抗风压性能确定幕墙抗风压性能系指幕墙可开启部分处于关闭状态时，在风压作用下，幕墙变形不超过允许值且不发生结构损坏（如裂缝、面板破损、局部屈服、、粘接失效等）及五金件松动、开启困难等功能障碍的能力。

幕墙抗风压性能指标应按如下方法确定：1、幕墙属于围护结构，抗风压性能指标应根据GB50009-001(2006年版)7.1.1-2的规定幕墙所受的风荷载标准值W k=βgzμs1μz W0确定，其指标值不应低于W k，且不应小于1.0kPa。

式中：W k---垂直作用在幕墙表面上的风荷载标准值(kN/m2)；βgz---高度Z处的阵风系数μz---风压高度变化系数μsl---局部风压体型系数W0---基本风压,2、在抗风压性能指标值作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不应3【例】：求北京标高为64.0m处风荷载变形性能设计值【解】基本风压W0=0.45 kN/m264.0m高处阵风系数(按B类区计算)：βgz=0.89×[1+(Z/10)-0.16]=1.55164.0m高处风压高度变化系数(按B类区计算):μz=(Z/10)0.32=(64.0/10)0.32=1.811局部风压体型系数(墙角区、该处从属面积为：2.70m2)：μsl (A)=μsl (1)+[μsl (10)-μsl (1)]×log(A)=-{1.8+[0.8×1.8-1.8]×0.431}=-1.645μsl=-1.645+(-0.2)=-1.845 该处局部风压体型系数μsl=1.845风荷载标准值:W k=βgz×μz×μsl×W0 =1.551×1.811×1.845×0.450 =2.332 kN/m2经计算在3级之间，应选择4级进行设计。

外窗技术标准

窗技术标准1、所有使用的材料和施工工艺，必须符合国家规范规定及相关文件要求。

如与图纸要求有相互矛盾时，投标人应向招标人（总承包人）反映，至于遵从那个准则,将由建设单位定。

2、外窗尺寸依据建筑施工图纸大样，开启扇高度与下部固定扇高度相同，颜色样式按图纸和业主选定样板（仅限于样板窗，具体尺寸以深化设计确认为准)。

中标人中标后，提供本工程样窗大样图，经建设单位和设计确认后方可加工安装样板窗。

3、外窗技术要求3.1外窗材质及形式：1）本工程外窗，中间开启扇为隐框，型材矩形高度不小于65mm、80mm，方管宽度不小于60mm，壁厚不小于2。

0mm，型材尺寸示意见后附图.投标人需于报价前一并提供型材样段。

型材以建设单位确认投标人提供型材的样块封样为准（型材的强度和刚度必须满足设计要求和国家验收规范规定)。

2)窗框与结构的连接件必须进行热镀锌处理，连接件宽度不小于30mm，厚度不小于1.5mm，连接件间距小于500mm，端部小于180mm，上下框不少于3个拉片，固定胀栓为Φ8及以上，胀栓帽为十字形平头。

3）所有与型材连接的螺丝均采用不锈钢螺丝，直径不小于5mm。

4)开启扇上下横缝缝隙必须满足施工规范规定，缝宽不大于8mm；左右两侧竖缝与上下固定扇胶缝均匀一致,缝宽不大于5mm.5）外窗开启形式(1)南侧、北侧外窗除带百页窗外（带百页外窗以立面图标注为准），均设开启扇。

（2）5轴与1/F轴处空调机房外窗为固定扇。

(3）三层计算机房外窗均为固定扇。

(4)窗纱为不锈钢隐形窗纱，18目。

3。

2外窗物理性能要求:外窗物理性能不低于京建材［1999］148#文规定，窗空气渗透量q1≤1。

5m3/m.h，抗风压性能不低于5级p≥3Kpa,其它物理性能见下表:3。

3外窗玻璃要求：采用符合保温设计的铝合金双层(外层low—E，内层浮法）中空玻璃窗，厚度6+12A+6mm，遮阳系数达到0.5SC，传热系数≤1.935W/m2.K，反射比不大于0。

有关国家标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》GBT7106-2008的相关规定讲述资料

单位面积分级指示值 q2[/m3/m 2．h)]
12≥q2 ＞10.5
10.5≥q2 ＞9.0
9.0≥q2 ＞7.5
7.5≥q2 ＞6.0
6.0≥q2 ＞4.5
4.5≥q2 3.0≥q2 q2≤1.5 ＞3.0 ＞1.5
兰州市建设工程质量监督站
lan zhou shi jian she gong cheng zhi liang jian du zhan
18≥q2＞12
4.0≥q1＞ 2.5
12≥q2＞ 7.5
2.5≥q1＞ 1.5
7.5≥q2＞ 4.5
1.5≥q1＞ 0.5
4.5≥q2＞ 1.5
q1≤0.5 q2≤1.5
兰州市建设工程质量监督站
lan zhou shi jian she gong cheng zhi liang jian du zhan
中空玻璃密封胶的厚度：单道密封胶层厚度为10±2mm。双道密封外层密封胶厚度为5～7mm。胶条密封胶层厚度为8±2mm。中空玻璃的生产方法有很多种，按照工艺分为熔接法、焊接法、胶接法、胶条法四种：以下主要介绍常用的胶接法和胶条法； 1、胶接法——胶接法是把两片玻璃与一个间隔框粘接在一起，先在间隔的框的四周与玻璃相接触的表面涂上丁基橡胶，然后将间隔框放在玻璃板上，送入压合机，与另一扯玻璃重叠对齐，并对组件加压，然后再进入自动涂胶装置，几小时后自然干燥硬结。所用的密封胶为聚硫橡胶。
兰州市建设工程质量监督站
lan zhou shi jian she gong cheng zhi liang jian du zhan
节能窗虽具有良好的保温隔热作用，但窗的气密性差时造成的热损失是不能忽视的。这种热损失可以从以下式中算出：Q=C×ρ×V (1) 式中：Q---热损失量，W/ (m2 .Ｋ)；

玻璃幕墙特点性能以及设计事项

玻璃幕墙特点性能以及设计事项玻璃幕墙有哪些特点？幕墙的物理以及光学性能，设计的流程以及注意事项，下面就给大家介绍一下。

玻璃幕墙反光绝缘玻璃厚6毫米，墙面自重约50kg/㎡，有轻巧美观、不易污染、节约能源等优点。

幕墙外层玻璃的里侧涂有彩色的金属镀膜，从外观上看整片外墙犹如一面镜子，将天空和周围环境的景色映入其中，光线变化时，影像色彩斑斓、变化无穷。

(1)结构形式：点式玻璃幕墙是采用计算机设计的现代结构技术和玻璃技术相结合的一种全新建筑空间结构体系，幕墙骨架主要由无缝钢管、不锈钢拉杆（或再加拉索）和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。

而一般玻璃幕墙则多为平面框式、竖向杆件受力体系的结构。

(2)玻璃固定形式：点式玻璃幕墙的玻璃是用不锈钢爪件穿过玻璃上预钻的孔得以可靠固定的，而一般玻璃幕墙，如全隐式或半隐式都是用结构胶粘接固定在框架上的。

(3)构件加工：点式玻璃幕墙的主要金属构件，均需车钻、冲压机床的精密加工，成批工厂化生产，现场安装精度高而质量好。

而一般玻璃幕墙的铝合金多在施工现场就地赖电动机具制作，加工略显粗糙，精度不高，效能低。

(4)玻璃品种与规格：点式玻璃幕墙所用的玻璃多为低辐射或白钢化中空玻璃，且对解决城市光污染有一定效果，玻璃规格限制不是那么严格。

而一般玻璃幕墙常采用镀膜反射玻璃，玻璃规格一般偏小。

注意事项：幕墙的物理性能风压变形性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ雨水渗漏性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ（固定、开启部分）空气渗透性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ保温性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ隔声性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ平面内的变形性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ耐撞击性能：Ⅰ、Ⅱ、Ⅲ、Ⅳ光学性能：雨水渗漏性能的确定分热带风暴及台风袭击地区和非热带风暴地区。

雨水渗漏性能分级指标值与风压变形的关系：即取消了风压计算中的阵风系数，热带风暴地区P=W0?μz?μs 非热带风暴地区0.75P=0.75×W0?μz?μs。

建筑外窗和幕墙及建筑物理性能分级

建筑外窗和幕墙的建筑物理性能分级
建筑外窗物理性能分级
一、建筑外窗(含阳台门)的抗风压性能分级
二、建筑外窗(含阳台门)的水密性能分级
三、建筑外窗(含阳台门)的气密性能分级
四、建筑外窗（含阳台门）传热系数分级
五、建筑外窗（含阳台门）的空气隔声性能分级
六、建筑外窗（含阳台门）的釆光性能分级
建筑幕墙物理性能分级表1建筑幕墙抗风压性能分级
表2建筑幕墙水密性能分级
表3建筑幕墙开启部分气密性能分级
表4建筑幕墙整体气密性能分级
表5建筑幕墙传热系数分级
表6建筑幕墙空气隔声性能分级
表7玻璃幕墙遮阳系数分级
