工业建筑施工测量
工业与民用建筑中的施工测量
工业与民用建筑中的施工测量作者：李军来源：《科技传播》2013年第24期摘要作为一项专业性很强的工作，建筑的测量是整个建筑施工的前提。
笔者根据个人工作经验，对工业与民用建筑中的施工测量分别进行相关阐述，以供大家参考。
关键词工业与民用建筑；施工测量；要点中图分类号TU97 文献标识码A 文章编号 1674-6708（2013）105-0068-02施工测量是整个建筑工程中的施工基础，是整个工程的建设质量前提。
随着工业与民用建筑体积上的不断扩张，建筑居住与使用功能的不断提高，对于建筑测量的精度要求也越来越高。
与此同时，进行施工测量的建筑仪器精密度与复杂度也越来越高。
相应的，这些因素的发展都对施工测量人员的专业素质与技术水平提出了更高的要求。
实际施工中，施工组织方应聘请专业的测量人员，严格按照测量的精细化标准操作，把握好测量的质量与精度，为建筑工程的后期施工进程打下基础。
1工业建筑中的施工测量工业建筑是指各种用于生产活动场所的建筑物。
在普遍认知里，工业建筑是指工业产房。
随着工业化的不断发展与建筑技术的不断更新，目前来说，工业建筑一般是分为金属结构与装配式的钢筋混凝土结构建成的单层厂房两种。
1.1工业建筑中金属装配结构的施工测量重点一般来说，装配式单层工业建筑主要是由柱、吊车梁、屋架、天窗架和屋面板等组成。
构件的吊装位置是保证整个工业建筑质量的前提。
而在进行混凝土杯型基础施工测量时，主要是要把握好柱基定位放线、基坑抄平、基础模板的定位测量以及杯口中线投点与抄平。
下面对柱子、吊车梁与吊车轨道构件的施工测量重点进行阐述。
在进行构件吊装时，应先把轴线控制柱的定位轴线进行杯形基础的顶面投测，并标上号，一般是用红油漆标明。
再把高程线在杯口内壁标出，高程线往下走的整分米数就是杯底的设计高程。
再是在柱子的三个面上、中、下三点同时弹出中心线，用红油漆标出。
而在进行柱长检查与杯底找平时，考虑到预制的柱子会存在数据误差与变形，那么实际尺寸与设计尺寸间会存在一定差距，所以在进行基础浇筑时会把杯形基础底面的高程下降2-5厘米。
工业厂房工程测量施工方案
工业厂房工程测量施工方案一、前言工业厂房建设是一个复杂的工程，工程测量在其中扮演着至关重要的角色。
准确的测量是保证工程质量和安全的基础，同时也是工程实施的前提。
本文将介绍在工业厂房建设项目中的测量施工方案。
二、测量前准备2.1 确定测量目的在进行工业厂房测量之前，首先需要明确测量的目的。
测量的目的可以包括但不限于地形地貌测量、土地测绘、建筑物外部尺寸测量等。
通过明确测量目的，可以有针对性地选择合适的测量方法和工具。
2.2 准备测量工具根据测量的具体需求，准备必要的测量工具，如测量仪器、测量车辆等。
确保测量工具的准确度和可靠性，以保证测量结果的精准性。
三、测量方法与步骤3.1 地形地貌测量在工业厂房建设前，需要对场地的地形地貌进行测量。
通过使用全站仪、GPS 等仪器，对场地的高程、坡度等进行测量，为后续的设计和施工提供参考数据。
3.2 建筑物外部尺寸测量对工业厂房建筑物的外部尺寸进行测量，包括建筑长度、宽度、高度等参数。
采用测距仪、激光测距仪等工具，确保测量结果的准确性，为后续的施工和设计提供准确的基础数据。
四、施工执行4.1 测量数据处理与分析测量完成后，对测量数据进行处理和分析，生成相应的测量报告和图纸。
通过对数据的处理，可以发现潜在的问题并及时解决，确保施工的顺利进行。
4.2 施工质量控制在施工过程中，根据测量数据进行质量控制，及时发现和纠正问题。
确保施工质量符合设计要求，提高工程的完成质量。
五、总结工业厂房建设中的测量工作至关重要，它直接影响着工程的质量和安全。
通过本文对工业厂房工程测量施工方案的介绍，希望能够为工程测量工作提供一定的参考和指导，确保工程的顺利进行和顺利完工。
工业厂房工程测量施工方案
工业厂房工程测量施工方案背景工业厂房建设是众多企业的重大投资项目。
工业厂房建设需要经过许多环节，其中之一是测量。
工业厂房测量的目的是确保施工过程中的准确性和稳定性，减少错误和损失，同时也是保证工程质量的重要环节。
本篇文档将针对工业厂房工程的测量施工方案进行详细的说明，包括施工流程、测量方法、测量工具等等。
施工流程工业厂房工程的测量施工流程主要包括以下几个步骤：1.准备工作。
包括施工方案的制定、测量仪器的准备、测量人员的配备等。
在这个阶段，必须确定好测量的范围和精度等级，以及施工中可能遇到的一些特殊情况。
2.初步测量。
在施工前必须进行初步测量，以确定施工基准点的位置、地形地貌等。
初步测量需要选择适当的测量仪器和方法，保证所得数据的可靠性和精确性。
3.施工测量。
在工程施工期间，需要不断地进行测量和调整。
在测量过程中需要不断校验，保证数值的准确性和可靠性。
测量结果需要及时反馈给施工管理人员，以便及时调整并及时处理问题。
4.终止测量。
在工程完成后进行终止测量，并将所得数据记录入档案。
终止测量需要选择高精度的测量仪器，保证数据的准确性和可靠性。
测量方法在工业厂房测量施工过程中，需要采用多种测量方法，根据不同的测量任务选择不同的测量方法和仪器。
工业厂房测量常用的测量方法包括：1.光电测量法。
该方法是利用激光器将光线以单色线形发射出来，对目标进行测量的一种方法。
适用于大范围的测量任务。
2.磁测法。
磁测法是利用地球磁场和物体磁性测量物体位置的一种方法。
适用于需要快速定位的测量任务。
3.高程测量法。
高程测量法是测量物体高度或者地面高程的一种方法。
适用于大型地上建筑物测量任务。
4.视觉测量法。
视觉测量法是一种基于图像分析进行测量的方法，适用于空间较小的测量任务。
测量工具在工业厂房测量过程中，需要使用多种测量仪器，这些仪器的准确性和稳定性直接影响着测量结果的可靠性。
常用的测量仪器包括以下几类：1.全站仪。
全站仪能够同时测量水平角、垂直角及距离，充分体现了综合性测量仪器的特点。
4-1 施工测量的基本工作
4 施工测量4-1 施工测量的基本工作4-1-1 基本原则建筑施工测量是研究利用各种测量仪器和工具对建筑场地上地面的位置进行度量和测定的科学，它的基本任务：（1）对建筑施工场地的表面形状和尺寸按一定比例测绘成地形图。
（2）将图纸上已设计好的工程建筑物按设计要求测设到地面上，并用各种标志表示在现场。
（3）按设计的屋面标高、逐层引测。
4-1-2 距离测量根据不同的精度要求，距离测量有普通量距和精密量距两种方法。
精密量距时所量长度一般都要加尺长、温度和高差三项改正数，有时必须考虑垂曲改正。
丈量两已知点间的距离，使用的主要工具是钢卷尺，精度要求较低的量距工作，也可使用皮尺或测绳。
4-1-2-1 普通量距1．测距方法先用经纬仪或以目估进行定线。
如地面平坦，可按整尺长度逐步丈量，直至最后量出两点间的距离。
若地面起伏不平，可将尺子悬空并目估使其水平。
以垂球或测钎对准地面点或向地面投点，测出其距离。
地面坡度较大时，则可把一整尺段的距离分成几段丈量；也可沿斜坡丈量斜距，再用水准仪测出尺端间的高差，然后按式（4-2）求出高差改正数，将倾斜距离改化成水平距离。
如使用经检定的钢尺丈量距离，当其尺长改正数小于尺长的1/10000，可不考虑尺长改正。
量距时的温度与钢尺检定时的标准温度（一般规定为20℃）相差不大时，也可不进行温度改正。
2．精度要求为了校核并提高精度，一般要求进行往返丈量。
取平均值作为结果，量距精度以往测与返测距离值的差数与平均值之比表示。
在平坦地区应达到1/3000，在起伏变化较大地区要求达到1/2000，在丈量困难地区不得大于1/1000。
4-1-2-2 精密量距1．测距方法先用经纬仪进行直线方向，清除视线上的障碍，然后沿视线方向按每整尺段（即钢尺检定时的整长）设置传距桩。
最好在桩顶面钉上白铁片，并画出十字线的标记。
所使用之钢尺在开始量距前应先打开，使与空气接触，经10min后方可进行量距。
前尺以弹簧秤施加与钢尺检定时相同的拉力，后尺则以厘米分划线对准桩顶标志，当钢尺达到稳定时，前尺对好桩顶标志，随即读数；随后后尺移动1~2cm分划线重新对准桩顶标志，再次读数；一般要求读出三组读数。
建筑工程测量的技术规范
厂区的高程控制网，应布设成闭合环线，附和路线或结点网形。高程测量的精度，不宜低于三等水准的精度，其主要技术要求，按等级水准测量的有关规定执行。
场地水准点的间距，宜小于1km。距离建筑物、构筑物不宜小于25m，距离回填土边线不宜小于15m。
建筑物高程控制的水准点，可单独埋设在建筑物的平面控制网的标桩上，也可以利用场地附近的水准点，其间距宜在200m左右。
02
建筑方格网的测量应符合下列规定：
03
建筑物的平面控制
建筑物的平面控制网，可按建筑物、构筑物特点，布设成十字轴线或矩形控制网，矩形网可采用导线法或增测对角线的测边法测定。
建筑物的平面控制网，应根据厂区控制网进行定位、定向和起算。
建筑物的平面控制网，应根据建筑物结构，机械设备传动性能及生产工艺连续程度，分别布设一级或二级控制网，主要技术要求如下：
1
厂区平面控制网的等级和精度，根据厂区面积大小以及工业区或一般性建筑区建立不同精度的厂区平面控制网，是30多年来反复实践、认识的结果，是宝贵的经验之一，应符合下列规定：
2
建筑场地大于一平方公里或重要工业区，宜建立一级导线精度的平面控制网。
3
建筑场地小于一平方公里或一般性建Байду номын сангаас区，可根据需要建立相当于二、三导线精度的平面控制网。

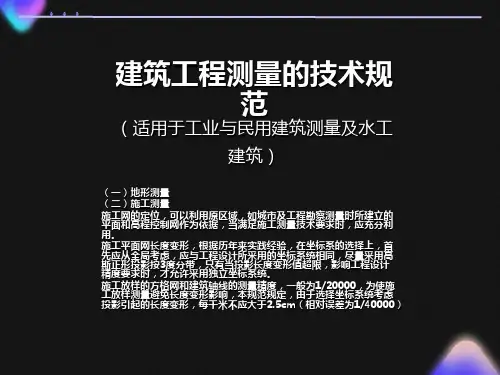

建筑工程测量的技术规范 （适用于工业与民用建筑测量及水工建筑）
（一）地形测量 （二）施工测量 施工网的定位，可以利用原区域，如城市及工程勘察测量时所建立的平面和高程控制网作为依据，当满足施工测量技术要求时，应充分利用。 施工平面网长度变形，根据历年来实践经验，在坐标系的选择上，首先应从全局考虑，应与工程设计所采用的坐标系统相同，尽量采用高斯正形投影按3度分带，只有当投影长度变形值超限，影响工程设计精度要求时，才允许采用独立坐标系统。 施工放样的方格网和建筑轴线的测量精度，一般为1/20000，为使施工放样测量避免长度变形影响，本规范规定，由于选择坐标系统考虑投影引起的长度变形，每千米不应大于2.5cm（相对误差为1/40000）
测量员工业建筑施工测量章节习题
1.工业建筑测量放样的工作内容与民用建筑大致相似，主要包括厂房矩形控制网的测设、厂房柱列轴线测设、基础施工测量、厂房构件安装测量及设备安装测量等。
对2.工业建筑同民用建筑一样在施工测量之前，首先必须做好测设前的准备工作，通过对设计图纸的熟悉，以及对施工场地的现场踏勘，便可按照施工进度计划，制定详细的测设方案对3.对于一般中、小型工业厂房，在其基础的开挖线以外约4m左右，测设一个与厂房轴线平行的矩形控制网，即可满足放样的需要。
对4. 对于大型厂房或设备基础复杂的厂房，为了使厂房各部分精度一致，须先测设好控制网主轴线，然后根据主轴线测设矩形控制网。
对5.厂区平面控制网的布设宜选用一级，控制网的主轴线应与主要建筑物的轴线平行。
对6.厂区高程控制网的测设宜釆用不低于三等水准。
对7.厂房矩形控制网的放样方案，是根据厂区平面图、厂区控制网和现场地形情况等资料制定的。
在确定主轴线点及矩形控制网的位置时，必须保证控制点能长期保存因此要避开地上和地下管线，并与建筑物基础开挖边线保持1.5〜4m的距离。
对8.对于中小型厂房而言，一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。
对9. 对于大型或设备基础复杂的厂房，由于施测精度要求较高，为了保证后期测设的精度，其矩形厂房控制网的建立一般分两步进行。
对10.在旧厂房进行改建或扩建前，最好能找到原有厂房施工时的控制点，作为扩建与改建时进行控制测量的依据；对11.在工业厂房结构中，柱子基础和设备基础是关键的组成部分，柱子基础是对厂房的上部建筑（如柱子、吊车梁和轨道、吊车、屋架等）起着承重作用；设备基础的准确测量是各种机械正确安装和安全运行的保证对12.屋架安装前，需用经纬仪或其他方法在柱顶上测设出屋架的定位轴线，并应弹出屋架两端的中心线，以作为屋架定位的依据。
对1.工业建筑测量主要内容包括（）A.确定矩形控制网B.距离指示桩的点位C.点位的测设方法及对应的测设数据的计算D.精度要求E.绘制测设草图等A,B,C,D,E2.大型厂房矩形控制网测设说法错误的是（）A.应先依据厂区建筑方格网精确测设出厂房控制网的主轴线及辅助轴线（可参照建筑方格网主轴线的测设方法进行）B.当校核达到精度要求后，再根据主轴线测设厂房矩形控制网，并测设各边上的距离指示桩C.一般距离指示桩位于厂房柱列轴线或主要设备中心线方向上，且应进行精度校核，直至达到要求D.一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。
工业建筑施工测量—厂房预制构件安装测量(工程测量)
2）在平行线一端点A″（或B″）上安置经纬仪， 瞄准另一端点A″（或B″），固定照准部，抬高望远镜进
行测量。
3）此时，另外一人在梁上移动横放的木尺，当 视线正对准尺上一米刻划线时，尺的零点应与梁面上的中 心线重合。如不重合，可用撬杠移动吊车梁，使吊车梁中
（2）柱子安装前的准备工作 1）在柱基顶面投测柱列轴线 2）柱身弹线 3）杯底找平
1）在柱基顶面投测柱列轴线
柱基拆模后，用经纬仪根据柱列轴线控制桩，将 柱列轴线投测到杯口顶面上，并弹出墨线，用红漆画出 “►”标志，作为安装柱子时确定轴线的依据。如果柱列 轴线不通过柱子的中心线，应在杯形基础顶面上加弹柱中 心线。
心线到A″A″（或B″B″）的间距等于1m为止。
吊车梁安装就位后，先按柱面上定出的吊车梁设 计标高线对吊车梁面进行调整，然后将水准仪安置在吊车 梁上，每隔3m测一点高程，并与设计高程比较，误差应在 3mm以内。
3．屋架安装测量
（1）屋架安装前的准备工作
屋架吊装前，用经纬仪或其它方法在柱顶面上， 测设出屋架定位轴线。在屋架两端弹出屋架中心线，以便 进行定位。
2）在吊车梁上弹出梁的中心线
在吊车梁的顶面和两端面上， 用墨线弹出梁的中心线，作为安 装定位的依据。
吊车梁中心线
图11-29 在吊车梁上弹出梁的中心线
3）在牛腿面上弹出梁的中心线
根据厂房中心线，在牛腿面上投测出吊车梁的中 心线，投测方法如下：
利用厂房中心线A1A1，根据设计轨道间距，在地 面上测设出吊车梁中心线（也是吊车轨道中心线）A′A′ 和B′B′。
3）用两台经纬仪，分别安置在柱基纵、横轴线上，离柱 子的距离不小于柱高的1.5倍，先用望远镜瞄准柱底的中心线标志， 固定照准部后，再缓慢抬高望远镜观察柱子偏离十字丝竖丝的方向， 指挥用钢丝绳拉直柱子，直至从两台经纬仪中，观测到的柱子中心 线都与十字丝竖丝重合为止。
建筑工程测量(第十一章)-工业与民用建筑中的施工测量
③柱的垂直度容许偏差为株高的1/1 000， 且不超过20mm。
2、安装前的准备工作：
①基础杯口顶面弹线和 柱身弹线。
②柱长检查及杯口底面 找平，
柱中心定位线 标高线
H2
L
H1
3、柱子安装时的测量工作
①柱起吊就位: 柱中心线与杯口 定位中心线对齐。
悬挂垂球
2、激光导向法
激光铅垂仪投测中心，每25 cm— 30cm滑浇灌一次混凝土，每次滑 模前后各投测一次。
（适用100m以上烟囱）
接收靶
四、筒体高程测量
用水准仪在烟囱外壁测设 +500cm标志点，弹线一周，
据此用钢尺向上量取。
+500
···········································的测设
1、设计并推算主轴点
矩形控制网 距离指标桩
坐标,确定 距离指标桩； Q° °
D
°
°
°R
2、计算逐点测设数据； °A O° B
B
3、绘制草图； 4、按设计要求测设 。
P° ° °C ° °S
⑧
方法步骤：
①测设 主长轴线AOB；
矩形控制网 距离指标桩
激光铅垂仪 返回
金属网架：由预制钢管构件在现场模台上拼装 焊接而成。
施工方法：现场地面模台上拼接，整体吊升,
立柱
空中旋转就位。 提升杆
如：某金属网架屋顶有 914个不同规格钢球和 9230根16Mn管焊接而 成。上下弦高6m ,平面 直径124.6m 重600多 吨，由36根高26m的砼 柱支撑。
1）推算控制桩P、Q、R、S点
建筑工程测量：工业建筑物的放样
《建筑工程测量》工业建筑物的放样一、工业建筑物放样要求工业建筑物放样的工作主要包括：直线定向、在地面上标定直线并测设规定的长度、测设规定的角度和高程。
进行工业建筑物施工放样应符合下列要求：(1) 工业建筑物放样是以一定的精度将设计的点位在地面上标定出来，在测图时，测量工作的精度应与测图的比例尺相适应，尽可能地使测量中所产生的误差不大于相应比例尺的图解精度,而且要遵守下列的关系式：JU § m式中 /——人眼在平面图上所能分辨的最小长度；加一一平面图比例尺的分母。
(2) 在建筑物放样时，在地面上标定建筑物每个点的绝对误差不决定于建筑物设讣图的比例尺。
(3) 建筑物的放样工作，应与施工的汁划和进度相配合。
在进行放样以前，应当在建筑工地上妥善地组织测量工作。
对于小型建筑物的放样工作通常由施工人员自己进行。
对于建筑物结构复杂、放样精度要求较高的大、中型建筑物的放样工作应用精密的测量仪器，山经验丰富的测量工作者来进行。
二、工业建筑物放样精度工业建筑物放样精度是一个重要的、基本的问题，常要进行深入、细致的研究：(1) 设计和施工部门，应根据他们自己公布的精度标准和实践经验进行广泛的讨论。
(2) 当设计和施工部门在规定某种建筑物的放样精度时，必须具有足够的科学依据。
在工业建筑物的设讣过程中，其尺寸的精度分为建筑物主轴线对周用物体相对位置的精度和建筑物各部分对其主轴线的相对位置的精度两种。
1.建筑物主轴线与周圉物体相对位置的精度建筑物的位置在技术上与经济上的合理性，与其所在地区的地面情况有密切的关系。
因此，在选择建筑物的地点前，要进行一系列综合性的技术经济调查。
当建筑物布置在现有建筑物中间时，可能会遇到各种情况：如建筑物轴线的方向应平行于现有建筑物，并且离开最近建筑物要有规定的距离；也可能要求在实地上定出建筑物的主轴线，这样，会给测量工作者的实际工作带来很多困难。
为了进行此项工作，必须预先拟定放样方案和进行讣算。
工业厂房工程测量施工方案
工业厂房工程测量施工方案一、工程概况工业厂房建设是现代工业生产的重要组成部分，它直接关系到企业的生产效率和产品质量。
在工业厂房建设过程中，测量施工方案是至关重要的一环，它关系到工程的质量和进度。
本文将对工业厂房测量施工方案进行详细阐述，包括测量前的准备工作、测量施工的具体步骤、以及可能出现的问题和应对措施。
二、测量前的准备工作1. 查阅相关资料在进行工业厂房测量之前，首先要进行资料的查阅工作。
需要了解工业厂房的设计图纸、技术规范、工程量清单等相关资料。
通过仔细阅读设计图纸和技术规范，了解工程建设的要求和标准，以便为后续施工提供准确的测量数据。
2. 测量设备的备货进行测量工作需要使用一系列专业的测量设备，如测距仪、水准仪、全站仪、GPS等。
在测量前需要对这些设备进行检查和校准，确保设备的正常运行和准确度。
3. 制定测量施工方案根据设计图纸和现场实际情况，制定详细的测量施工方案。
确定测量的范围和内容，分配工作任务，制定施工流程，确保工程测量有条不紊地进行。
4. 人员培训对参与测量工作的人员进行相关培训，包括测量设备的使用方法、测量技术要点、工作安全规范等内容。
确保参与测量工作的人员具备足够的专业知识和技能，能够顺利完成测量任务。
三、测量施工的具体步骤1. 确定测量参考点在进行实地测量之前，需要确定测量的参考点。
这些参考点通常是由工程师在设计阶段确定的，是一些固定的控制点，用于确定测量的坐标系统和基准。
在确定参考点后，需要对参考点进行测量和标记，并编制测量基准图，确保测量的准确性和可靠性。
2. 进行立面和平面测量根据设计图纸和实际情况，对工业厂房的立面和平面进行测量。
立面测量主要是对建筑结构的高度和轮廓进行测量，平面测量主要是对建筑平面的尺寸和位置进行测量。
需要使用全站仪和测距仪等设备进行测量，并及时记录和标记测量数据。
3. 进行地面标高测量工业厂房的地面标高是影响建筑结构和设备安装的重要因素。
需要使用水准仪和GPS等设备对地面的标高进行测量，明确地面的坡度和高差，为后续的结构设计和设备安装提供准确的数据支持。
建筑工程测量
五、室内高程的抄平工作
墙体高程的抄平工作： 墙体高程的抄平工作： 墙体在施工过程中应满足在一水平线上,在每一层墙体施工至150~600高 程时,测量人及时进场,作一次墙体的抄平工作. 具体作法见图： 具体作法见图： 1、 在合适位置架设水准仪（视线应开阔）。 2、 选其中一点（由室外引至的室内水准点）例如6.250M作为后视. 3、 将每一房间的四角作为前视测点(若干个前视点)在杆(或)尺的下端 确定高程6.250。 墙体的抄平工作有利于： 墙体的抄平工作有利于： 1、 门的安装； 2、 窗台标高的确定（窗的安装） 3、 地面装饰面砖的高程确定； 4、 上一层梁及楼面板的安装高度确定。
测量仪器
小平板 水准仪长水准管 水准仪圆水准器 水准仪A A 水准仪B 光学经纬仪A 光学经纬仪B 电子经纬仪 全站仪
小平板
水准仪长水准管
水准仪圆水准器
水准仪A
水准仪B
光 学 经 纬 仪
光 学 经 纬 仪
电 子 经 纬 仪
全 站 仪
七、吊车梁吊装测量
吊装前的测量准备工作 （1）吊装前在吊车梁两端面上，弹出梁的中心线。同时在地面上，根 ） 据厂房定位时的控制点，测设吊车梁中心线两端控制桩。 （2）在A’点安置经纬仪，严格对中、整平，后视A’’点，仰起望远镜， 将中心线吻合，吊车梁即就位。 （3）根据柱面上±0.00m标高线，用钢尺沿柱面向商量出吊车梁顶面 设计标高线，作为调整梁面标高用。 吊装后校正测量工作 吊车梁安装就位后，根据柱面上控制吊车梁面进行调整，然后置 水准仪于吊车梁面上，检查梁面标高，如不能满足设计要求，应用抹 灰调整。 吊车梁平面位置的校正，使用经纬仪从车间两端将地面上定出的 吊车梁中心先头测到两端的柱子上，先检查校正两端的吊车梁。然后， 再在已校好的两端吊车梁拉钢丝，用撬棍或其他工具拨正中间各根吊 车梁，使各吊车梁顶面中心线达到设计位置。顶面中心线对定位中心 线的偏差不得大于±5mm。此外还要检测两列吊车梁间的跨度，看是 否符合设计要求。 在校正吊车梁平面位置时，可使用吊锤球的方法，检测吊车梁的 垂直度，若有偏差，可在吊车梁的支座面上加垫铁纠正。
建筑施工测量—民用建筑与工业建筑施工测量(工程测量)
厂房矩形控制网测设、厂房柱列轴线放样、杯 形基础施工测量及厂房预制构件安装测量等。
任务五 工业建筑施工测量
（一）主要内容
1.制定厂房矩形控制网的测设方案及 计算测设数据
任务五 工业建筑施工测量
2、绘制测设略图 根据厂区的总平面图、厂区控制网、厂房施
工图等资料，按一定比例绘制测设略图。为测设 工作做好准备。
b＝2.518m
0.500m
－1.700
a 1.318m
h 1.700m 0.500m
1.200m
二、在垫层上投测基础中心线
N M
P Q
三、基础墙标高的控制
四、首层楼房墙体施工测量
1、墙体轴线测设 （1）利用轴线控制桩或龙门板上的轴线和墙边线 标志，用经纬仪或拉细绳挂锤球的方法将轴线投测到 基础面上或防潮层上。 （2）用墨线弹出墙中线和墙边线。
任务五 工业建筑施工测量
3、厂房矩形控制网测设
5A 1
A＝444m
B＝264m S
4m
34 2
P 4m
A＝440m
H
I
A＝427m
B＝268m K
J
B＝325m
Q
A＝423m
4A
R
36.000m
29.000m
B＝329m
E
a
F
b
G
2B
3B
4B
任务五 工业建筑施工测量
单一厂房控制网
大型厂房控制网
任务五 工业建筑施工测量 大型工业厂房控制网的建立
项目九 建筑施工测量
任务二 民用建筑与工业建筑施工测量
一、开挖深度和垫层标高控制
1、设置水平桩
为了控制基槽的开挖深度，当快挖到槽底设计 标高时，应用水准仪根据地面上±0.000m点，在 槽壁上测设一些水平小木桩（称为水平桩），使 木桩的上表面离槽底的设计标高为一固定值。
厂房工程测量施工方案
厂房工程测量施工方案一、工程背景工程名称：XX厂房工程工程地点：XX地区工程规模：总建筑面积XXX平方米工程内容：新建一栋厂房，包括厂房主体结构施工、设备安装、电气系统等二、测量前准备1.确定测量方法和仪器设备：根据工程要求，采用全站仪、GPS测量仪等进行测量。
2.组织人员：确定测量人员，并进行培训，了解工程图纸和测量要求。
3.测量控制点的选择：根据工程图纸，确定控制点位置，并进行标志。
三、厂房主体结构施工测量方案1.基坑测量：根据设计图纸，确定基坑边线和基坑底部控制点的位置，确定地下管线走向。
2.柱、梁、板测量：根据设计图纸，确定主梁、次梁、柱等构件的位置和尺寸，包括高度、宽度、厚度等。
3.竖井测量：根据设计图纸，确定竖井的位置和尺寸，确保竖井的位置准确。
4.墙体测量：根据设计图纸，确定墙体的位置和尺寸，包括厚度、高度等。
四、设备安装测量方案1.设备基础测量：根据设计图纸，确定设备基础的位置和尺寸，包括长度、宽度、深度等。
2.设备安装测量：根据设备安装图纸，确定设备的位置和高度，确保设备的安装准确。
3.管道测量：根据设计图纸和设备布置图，确定管道的走向和位置，包括水管、电缆等。
五、电气系统测量方案1.线槽测量：根据电气设计图纸，确定线槽的位置和尺寸，包括长度、宽度、深度等。
2.线管测量：根据电气设计图纸，确定线管的走向和位置，保证线管的铺设准确。
3.电缆测量：根据电气设计图纸和设备布置图，确定电缆的走向和位置，包括电缆规格、长度等。
六、测量控制和数据处理1.测量控制：根据测量任务，设置控制点，确保测量的准确性。
2.数据处理：测量数据采用计算机进行处理，生成测量报告和测量图纸。
七、安全措施1.测量现场要设置警示标识和安全警戒线，确保人员安全。
2.测量人员要佩戴安全帽、安全鞋等个人防护装备，遵守测量操作规程。
八、施工进度控制1.测量结果及时处理，及时反馈施工进度，确保施工顺利进行。
2.测量变更的部分要及时通知施工方，协调解决，保证工程质量和进度。
工业建筑及基础工程施工质量验收标准
工业建筑及基础工程施工质量验收标准一、施工测量工业建筑及基础工程的施工测量应满足设计要求和相关规范，保证建筑物和设备的平面位置、高程和几何尺寸的准确性。
测量过程中应使用合格的测量仪器和设备，并进行定期校准和维护。
测量记录应准确、完整，并及时归档。
二、地基与基础工程地基与基础工程是工业建筑及基础工程的重要组成部分，应按照相关规范进行施工和验收。
基础工程的施工应满足设计要求，保证基础的稳定性和安全性。
在地基处理过程中，应根据地质勘察报告和设计要求选择合适的地基处理方法，并进行质量检测和验收。
三、主体结构工程主体结构工程应按照设计图纸和相关规范进行施工，确保结构的承载能力和稳定性。
在施工过程中，应对钢筋、混凝土等主要材料进行质量检测和控制。
主体结构的尺寸、垂直度、平整度等几何尺寸应满足设计要求和规范标准。
四、建筑装饰装修工程建筑装饰装修工程应满足设计要求和环保标准，使用符合要求的材料和设备。
装修过程中应保证结构安全，不得破坏主体结构。
装修完成后，应对室内环境进行检测和控制，确保符合环保要求。
五、建筑给水排水工程建筑给水排水工程应按照设计要求和相关规范进行施工，保证供水、排水系统的正常运行。
给水系统的水质应符合国家卫生标准，排水系统应满足环保要求。
管道安装应平整、牢固，不得有渗漏现象。
六、建筑电气工程建筑电气工程应按照设计图纸和相关规范进行施工，确保电气系统的安全性和可靠性。
电气线路的安装应规范、整齐，不得存在安全隐患。
电气设备应符合国家电气安全标准，并进行质量检测和验收。
七、智能建筑工程智能建筑工程应根据设计要求和相关规范进行施工，保证智能化系统的正常运行。
在施工过程中，应对智能化设备的质量进行检测和控制。
智能化系统应满足安全、稳定、可靠的要求，并进行验收和备案。
八、通风与空调工程通风与空调工程应根据设计要求和相关规范进行施工，保证室内空气的质量和舒适度。
在施工过程中，应对空调设备和通风设备的安装质量进行检查和控制。
建筑工地测量的要点
建筑工地测量的要点
1.地面测量：在建筑工地开始施工之前，需要进行地面测量确定工地的基准点。
这个过程包括确定地面高程、平整度和地形特征等。
工程测量仪器，如水准仪和经纬仪等，可用于测量高程和角度。
2.地基测量：地基测量是确定建筑物基础的重要步骤。
这涉及到测量土壤的力学特性、地下水位和地质特征等。
通过使用测斜仪和土壤钻孔机等仪器，可以了解地基的稳定性和承载能力，确保建筑物的稳定性。
3.建筑物尺寸测量：建筑物尺寸的测量是保证建筑物设计符合要求的重要环节。
建筑物的平面尺寸、高度、地面坡度和墙壁的角度等都需要进行测量。
工程测量仪器，如全站仪和测距仪，可以用于精确测量建筑物的尺寸。
4.建筑物位置测量：准确测量建筑物的位置对于建筑施工和最终的使用非常重要。
包括测量建筑物的定位、水平和垂直位置。
全站仪和GPS （全球定位系统）等测量仪器可用于测量建筑物的位置，并确保其与设计图纸相符。
5.管线测量：工地中的管线布置和连接是保证供水、排水和电力等要素顺利运行的基础。
在施工之前，需要进行精确的测量，确定管道的位置和高度，并与设计图纸进行对比。
测深表、测角仪和输电线测量仪等测量工具可用于测量管线位置和角度。
6.环境测量：环境测量是为了评估工地周围的环境条件和影响建筑物稳定性的因素。
这包括测量风速、气温、湿度和土壤含水量等。
这些信息可用于决定施工的最佳时间和方法。
总之，建筑工地测量的准确性对于建筑物的质量、安全性和稳定性至关重要。
通过使用适当的测量仪器和方法，并参照设计图纸进行对比，可以确保测量结果的准确性，并为施工提供基准点。
项目三 工业与民用建筑施工测量任务六 工业厂房安装测量
教学设计教学过程教学方法教学手段学生活动时间分配课前准备准备材料、仪器、场地、课件下发任务书在提前预习的基础上再浏览安全教育讲授描述与演示倾听导入创设环境，情境导入课件演示倾听讲解与操练讲授与示范演示观察与同步练习咨讯回答学生在课前收集资料过程中存在的疑问课件演示，巡回指导讨论、交流代表发言决策、计划、以学生为主体分组讨论，得出测量方案，讲解演示方案，制定计划。
互评、点评。
可利用多媒体对方案进行陈述思考、讨论，代表发言、相互点评，编制计划（测量步骤）实施学生实施各教学任务操作指导实际操作评价现场教学，互评、点评成果展示自评、互评归纳总结重点讲解、启发诱导课件演示、现场演示倾听与讨论作业布置1、简述工业厂房柱列轴线如何进行测设?2、如何进行柱子的竖直校正?四、教学过程备注三、教学内容够重视。
（一）工业厂房控制网的测设根据主轴线测设矩形控制网。
（二）柱列轴线的测设和柱基施工测量1、根据矩形控制网测设柱列轴线控制桩，如图3-25。
2、柱基定位和放样，引测定位小桩，放样开挖边线，如图3-26。
图3-25 柱列轴线的测设图3-26 柱基定位3、柱基施工测量（1）基坑开挖深度的控制在槽壁上测设一些水平桩，如图3-27。
（2）杯形基础立模测量工作内容有3项：把柱基定位线投测到垫层上，弹出墨线；定出模板底线；将柱基顶面的标高测设在模板内侧，浇筑后的杯底标高比设计标高略低3-5cm。
图3-27 开挖深度的控制（三）柱子安装测量柱的安装就位及校正，是利用柱身的中心线、标高线和相应的基础顶面中心定位线、基础内侧标高线进行对位来实现的。
故在柱子就位前须做好以下准备工作：1、柱子安装前的准备工作（1）柱身弹线在柱子安装之前，首先将柱子按轴线编号，并在柱身三个侧面弹出柱子的中心线，并且在每条中心线的上端和靠近杯口处画上“”标志。
并根据牛腿面设计标高，向下用钢尺量出-0.600m的标高线，并画出“▼”标志，如图1所示，以便校正时使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五节工业建筑施工测量一、概述工业建筑中以厂房为主体，一般工业厂房多采用预制构件，在现场装配的方法施工。
厂房的预制构件有柱子、吊车梁和屋架等。
因此，工业建筑施工测量的工作主要是保证这些预制构件安装到位。
具体任务为：厂房矩形控制网测设、厂房柱列轴线放样、杯形基础施工测量及厂房预制构件安装测量等。
二、厂房矩形控制网测设工业厂房一般都应建立厂房矩形控制网，作为厂房施工测设的依据。
下面介绍根据建筑方格网，采用直角坐标法测设厂房矩形控制网的方法。
图11-24 厂房矩形控制网的测设1—建筑方格网2—厂房矩形控制网3—距离指标桩4——厂房轴线如图11-24所示，H、I、J、K四点是厂房的房角点，从设计图中已知H、J两点的坐标。
S、P、Q、R 为布置在基础开挖边线以外的厂房矩形控制网的四个角点，称为厂房控制桩。
厂房矩形控制网的边线到厂房轴线的距离为4m，厂房控制桩S、P、Q、R的坐标，可按厂房角点的设计坐标，加减4m算得。
测设方法如下：1．计算测设数据根据厂房控制桩S、P、Q、R的坐标，计算利用直角坐标法进行测设时，所需测设数据，计算结果标注在图11-24中。
2．厂房控制点的测设（1）从F点起沿FE方向量取36m，定出a点；沿FG方向量取29m，定出b点。
（2）在a与b上安置经纬仪，分别瞄准E与F 点，顺时针方向测设90˚，得两条视线方向，沿视线方向量取23m，定出R 、Q点。
再向前量取21m，定出S、P点。
（3）为了便于进行细部的测设，在测设厂房矩形控制网的同时，还应沿控制网测设距离指标桩，如图11-24所示，距离指标桩的间距一般等于柱子间距的整倍数。
3．检查（1）检查∠S、∠P是否等于90˚，其误差不得超过±10″。
（2）检查SP是否等于设计长度，其误差不得超过1/10 000。
以上这种方法适用于中小型厂房，对于大型或设备复杂的厂房，应先测设厂房控制网的主轴线，再根据主轴线测设厂房矩形控制网。
三、厂房柱列轴线与柱基施工测量1．厂房柱列轴线测设根据厂房平面图上所注的柱间距和跨距尺寸，用钢尺沿矩形控制网各边量出各柱列轴线控制桩的位置，如图11-25中的1′、2′、…，并打入大木桩，桩顶用小钉标出点位，作为柱基测设和施工安装的依据。
丈量时应以相邻的两个距离指标桩为起点分别进行，以便检核。
图11-25 厂房柱列轴线和柱基测量1—厂房控制桩2—厂房矩形控制网3—柱列轴线控制桩4—距离指标桩5—定位小木桩6—柱基础2．柱基定位和放线（1）安置两台经纬仪，在两条互相垂直的柱列轴线控制桩上，沿轴线方向交会出各柱基的位置（即柱列轴线的交点），此项工作称为柱基定位。
（2）在柱基的四周轴线上，打入四个定位小木桩a、b、c、d，如图11-25所示，其桩位应在基础开挖边线以外，比基础深度大1.5倍的地方，作为修坑和立模的依据。
（3）按照基础详图所注尺寸和基坑放坡宽度，用特制角尺，放出基坑开挖边界线，并撒出白灰线以便开挖，此项工作称为基础放线。
（4）在进行柱基测设时，应注意柱列轴线不一定都是柱基的中心线，而一般立模、吊装等习惯用中心线，此时，应将柱列轴线平移，定出柱基中心线。
3．柱基施工测量（1）基坑开挖深度的控制当基坑挖到一定深度时，应在基坑四壁，离基坑底设计标高0.5m处，测设水平桩，作为检查基坑底标高和控制垫层的依据。
（2）杯形基础立模测量杯形基础立模测量有以下三项工作：①基础垫层打好后，根据基坑周边定位小木桩，用拉线吊锤球的方法，把柱基定位线投测到垫层上，弹出墨线，用红漆画出标记，作为柱基立模板和布置基础钢筋的依据。
②立模时，将模板底线对准垫层上的定位线，并用锤球检查模板是否垂直。
③将柱基顶面设计标高测设在模板内壁，作为浇灌混凝土的高度依据。
四、厂房预制构件安装测量1．柱子安装测量（1）柱子安装应满足的基本要求柱子中心线应与相应的柱列轴线一致，其允许偏差为±5mm。
牛腿顶面和柱顶面的实际标高应与设计标高一致，其允许误差为±（5～8mm），柱高大于5m时为±8mm。
柱身垂直允许误差为当柱高≤5m时为±5mm；当柱高5～10m时，为±10mm；当柱高超过10m时，则为柱高的1/1000，但不得大于20mm。
（2）柱子安装前的准备工作柱子安装前的准备工作有以下几项：1）在柱基顶面投测柱列轴线柱基拆模后，用经纬仪根据柱列轴线控制桩，将柱列轴线投测到杯口顶面上，如图11-26所示，并弹出墨线，用红漆画出“►”标志，作为安装柱子时确定轴线的依据。
如果柱列轴线不通过柱子的中心线，应在杯形基础顶面上加弹柱中心线。
用水准仪，在杯口内壁，测设一条一般为－0.600m 的标高线（一般杯口顶面的标高为－0.500m ），并画出“▼”标志，如图11-26所示，作为杯底找平的依据。
2）柱身弹线 柱子安装前，应将每根柱子按轴线位置进行编号。
如图11-27所示，在每根柱子的三个侧面弹出柱中心线，并在每条线的上端和下端近杯口处画出“►”标志。
根据牛腿面的设计标高，从牛腿面向下用钢尺量出－0.600m 的标高线，并画出“▼”图11-26 杯形基础1—柱中心线 2—－60cm 标高线 3—杯底标志。
图11-27 柱身弹线3）杯底找平先量出柱子的－0.600m标高线至柱底面的长度，再在相应的柱基杯口内，量出－0.600m标高线至杯底的高度，并进行比较，以确定杯底找平厚度，用水泥沙浆根据找平厚度，在杯底进行找平，使牛腿面符合设计高程。
（3）柱子的安装测量柱子安装测量的目的是保证柱子平面和高程符合设计要求，柱身铅直。
1）预制的钢筋混泥土柱子插入杯口后，应使柱子三面的中心线与杯口中心线对齐，如图11-28a所示，用木楔或钢楔临时固定。
2）柱子立稳后，立即用水准仪检测柱身上的±0.000m标高线，其容许误差为±3mm。
3）如图11-28a所示，用两台经纬仪，分别安置在柱基纵、横轴线上，离柱子的距离不小于柱高的1.5倍，先用望远镜瞄准柱底的中心线标志，固定照准部后，再缓慢抬高望远镜观察柱子偏离十字丝竖丝的方向，指挥用钢丝绳拉直柱子，直至从两台经纬仪中，观测到的柱子中心线都与十字丝竖丝重合为止。
4）在杯口与柱子的缝隙中浇入混凝土，以固定柱子的位置。
5）在实际安装时，一般是一次把许多柱子都竖起来，然后进行垂直校正。
这时，可把两台经纬仪分别安置在纵横轴线的一侧，一次可校正几根柱子，如图11-28b 所示，但仪器偏离轴线的角度，应在15˚以内。
（4）柱子安装测量的注意事项 所使用的经纬仪必须严格校正，操作时，应使照准部水准管气泡严格居中。
校正时，除注意柱子垂直外，还应随时检查图11-28 柱子垂直度校正b ）柱子中心线是否对准杯口柱列轴线标志，以防柱子安装就位后，产生水平位移。
在校正变截面的柱子时，经纬仪必须安置在柱列轴线上，以免产生差错。
在日照下校正柱子的垂直度时，应考虑日照使柱顶向阴面弯曲的影响，为避免此种影响，宜在早晨或阴天校正。
2．吊车梁安装测量吊车梁安装测量主要是保证吊车梁中线位置和吊车梁的标高满足设计要求。
（1）吊车梁安装前的准备工作吊车梁安装前的准备工作有以下几项：1）在柱面上量出吊车梁顶面标高根据柱子上的±0.000m标高线，用钢尺沿柱面向上量出吊车梁顶面设计标高线，作为调整吊车梁面标高的依据。
2）在吊车梁上弹出梁的中心线如图11-29所示，在吊车梁的顶面和两端面上，用墨线弹出梁的中心线，作为安装定位的依据。
吊车梁中心线图11-29 在吊车梁上弹出梁的中心3）在牛腿面上弹出梁的中心线根据厂房中心线，在牛腿面上投测出吊车梁的中心线，投测方法如下：如图11-30a 所示，利用厂房中心线A 1A 1，根据设计轨道间距，在地面上测设出吊车梁中心线（也是吊车轨道中心线）A ′A ′和B ′B ′。
在吊车梁中心线的一个端点A ′（或B ′）上安置经纬仪，瞄准另一个端点A ′（或B ′），固定照准部，抬高望远镜，即可将吊车梁中心线投测到每根柱子的牛腿面上，并墨线弹出梁的中心线。
1 A 1 ″ BB b ） 图11-30 吊车梁的安装测量（2）吊车梁的安装测量安装时，使吊车梁两端的梁中心线与牛腿面梁中心线重合，是吊车梁初步定位。
采用平行线法，对吊车梁的中心线进行检测，校正方法如下：1）如图11-30b所示，在地面上，从吊车梁中心线，向厂房中心线方向量出长度a（1m），得到平行线A″A″和B″B″。
2）在平行线一端点A″（或B″）上安置经纬仪，瞄准另一端点A″（或B″），固定照准部，抬高望远镜进行测量。
3）此时，另外一人在梁上移动横放的木尺，当视线正对准尺上一米刻划线时，尺的零点应与梁面上的中心线重合。
如不重合，可用撬杠移动吊车梁，使吊车梁中心线到A″A″（或B″B″）的间距等于1m为止。
吊车梁安装就位后，先按柱面上定出的吊车梁设计标高线对吊车梁面进行调整，然后将水准仪安置在吊车梁上，每隔3m测一点高程，并与设计高程比较，误差应在3mm以内。
3．屋架安装测量（1）屋架安装前的准备工作屋架吊装前，用经纬仪或其它方法在柱顶面上，测设出屋架定位轴线。
在屋架两端弹出屋架中心线，以便进行定位。
（2）屋架的安装测量屋架吊装就位时，应使屋架的中心线与柱顶面上的定位轴线对准，允许误差为5mm。
屋架的垂直度可用锤球或经纬仪进行检查。
用经纬仪检校方法如下：1）如图11-31所示，在屋架上安装三把卡尺，一把卡尺安装在屋架上弦中点附近，另外两把分别安装在屋架的两端。
自屋架几何中心沿卡尺向外量出一定距离，一般为500 mm，作出标志。
2）在地面上，距屋架中线同样距离处，安置经纬仪，观测三把卡尺的标志是否在同一竖直面内，如果屋架竖向偏差较大，则用机具校正，最后将屋架固定。
垂直度允许偏差为：薄腹梁为5 mm；桁架为屋架高的1/250。
五、烟囱、水塔施工测量烟囱和水塔的施工测量相近似，现以烟囱为例加以说明。
烟囱是截圆锥形的高耸构筑物，其特点是基础小，主体高。
施工测量工作主要是严格控制其中心位置，保证烟囱主体竖直。
1．烟囱的定位、放线（1）烟囱的定位烟囱的定位主要是定出基础中心的位置。
定位方法如下：1）按设计要求，利用与施工场地已有控制点或建筑物的尺寸关系，在地面上测设出烟囱的中心位置O（即中心桩）。
图11-32 烟囱的定位、放线2）如图11-32所示，在O点安置经纬仪，任选一点A作后视点，并在视线方向上定出a点，倒转望远镜，通过盘左、盘右分中投点法定出b和B；然后，顺时针测设90˚，定出d和D，倒转望远镜，定出c 和C，得到两条互相垂直的定位轴线AB和CD。
3）A、B、C、D四点至O点的距离为烟囱高度的1～1.5倍。
a、b、c、d是施工定位桩，用于修坡和确定基础中心，应设置在尽量靠近烟囱而不影响桩位稳固的地方。
