储罐沉降测量方案
储罐沉降观测规范
竭诚为您提供优质文档/双击可除储罐沉降观测规范篇一：储罐基础沉降观测记录篇二：储罐试水及基础沉降试验方案宁夏宝丰能源集团有限公司15万吨/年煤焦油加工项目装置区内槽罐体充水试验施工方案审批：审核：编制：山西省工业设备安装公司宝丰能源焦油项目部20xx-9-26施工组织设计/方案审批页工程名称：宁夏宝丰能源集团有限公司15万吨/年煤焦油加工项目装置区内槽罐试水试验专项施工方案审批页审批意见：建设单位：部门批准：建设单位负责人：审批日期：年月日目录一、工程概况.........................................................5二、试验准备.........................................................5三、试验步骤及检查验收.......................................5四、工期安排...................................................7五、试验组织 (7)一．工程概况宝丰能源15万吨/年焦油加工工程中装置区内非标槽罐共有58台，立式储罐43台，卧式储罐15台。
按设计图纸和施工规范gb50128-20xx要求，储罐建造完毕，须做充水试验对罐体的强度、严密性、稳定性以及罐基础进行检验。
二．试验准备1、沉降观测点的设置宜选用不受破坏和不受扰动的基准点作为水准点，并做好基准点的维护和标识；按规范要求在储罐基础的四周360度均分各取4个点作为基础沉降观测点，用倒红三角显著标识。
2、罐体检查除作为试水管路连接及排气、加压外的所有附件已封堵紧固；其它与罐体焊接的构件全部完工；储罐焊缝外观质量、无损探伤、罐体几何形状和尺寸等检查完成，且结果合格；所有与严密性试验有关的焊缝，均不得涂刷油漆。
3、试水管路的敷设、检验量具的设置3.1充水水源取自现场施工用水管段中，用dn65消防水管注水，用dn80钢管接至罐底dn80底油出口，两段各安装1只dn80截断阀，充水管路靠罐部位开三通安装1只dn25球阀作为试验排水，罐顶透光孔作为灌水排气。
油罐沉降观测实施方案

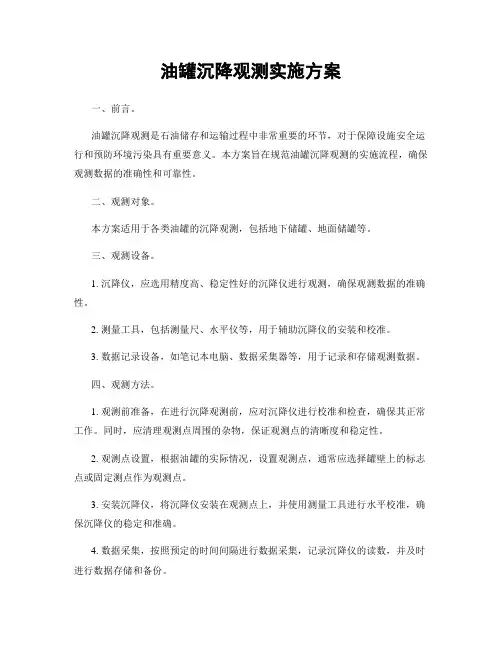

油罐沉降观测实施方案一、前言。
油罐沉降观测是石油储存和运输过程中非常重要的环节，对于保障设施安全运行和预防环境污染具有重要意义。
本方案旨在规范油罐沉降观测的实施流程，确保观测数据的准确性和可靠性。
二、观测对象。
本方案适用于各类油罐的沉降观测，包括地下储罐、地面储罐等。
三、观测设备。
1. 沉降仪，应选用精度高、稳定性好的沉降仪进行观测，确保观测数据的准确性。
2. 测量工具，包括测量尺、水平仪等，用于辅助沉降仪的安装和校准。
3. 数据记录设备，如笔记本电脑、数据采集器等，用于记录和存储观测数据。
四、观测方法。
1. 观测前准备，在进行沉降观测前，应对沉降仪进行校准和检查，确保其正常工作。
同时，应清理观测点周围的杂物，保证观测点的清晰度和稳定性。
2. 观测点设置，根据油罐的实际情况，设置观测点，通常应选择罐壁上的标志点或固定测点作为观测点。
3. 安装沉降仪，将沉降仪安装在观测点上，并使用测量工具进行水平校准，确保沉降仪的稳定和准确。
4. 数据采集，按照预定的时间间隔进行数据采集，记录沉降仪的读数，并及时进行数据存储和备份。
5. 数据处理，对采集到的数据进行处理分析，计算沉降量，并绘制沉降曲线图，以便进行后续的监测和分析。
五、观测记录。
1. 观测记录应包括观测时间、观测点位置、沉降仪读数等信息，并应按照要求进行编号和存档。
2. 观测记录的格式和内容应符合相关标准和规范要求，确保观测数据的可追溯性和可靠性。
六、质量控制。
1. 在观测过程中，应严格按照规范要求进行操作，确保观测数据的准确性和可靠性。
2. 对观测设备和仪器应定期进行检查和维护，确保其正常工作。
七、数据分析与应用。
1. 对观测数据进行分析，及时发现沉降异常情况，并进行相应的处理和措施。
2. 根据观测数据，及时评估油罐的安全状况，为后续的安全管理和维护提供依据。
八、总结。
油罐沉降观测是石油储存和运输过程中重要的监测环节，本方案的实施能够有效保障观测数据的准确性和可靠性，为设施安全运行和环境保护提供重要支持。
大型储罐基础沉降及罐体变形检验方法及应用

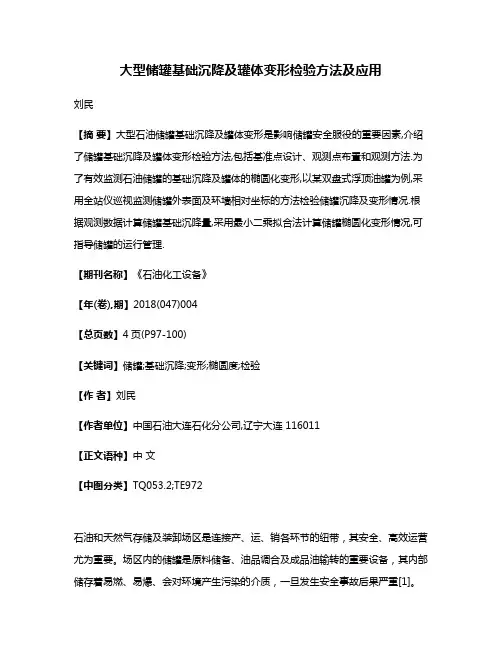

大型储罐基础沉降及罐体变形检验方法及应用刘民【摘要】大型石油储罐基础沉降及罐体变形是影响储罐安全服役的重要因素,介绍了储罐基础沉降及罐体变形检验方法,包括基准点设计、观测点布置和观测方法.为了有效监测石油储罐的基础沉降及罐体的椭圆化变形,以某双盘式浮顶油罐为例,采用全站仪巡视监测储罐外表面及环墙相对坐标的方法检验储罐沉降及变形情况.根据观测数据计算储罐基础沉降量,采用最小二乘拟合法计算储罐椭圆化变形情况,可指导储罐的运行管理.【期刊名称】《石油化工设备》【年(卷),期】2018(047)004【总页数】4页(P97-100)【关键词】储罐;基础沉降;变形;椭圆度;检验【作者】刘民【作者单位】中国石油大连石化分公司,辽宁大连 116011【正文语种】中文【中图分类】TQ053.2;TE972石油和天然气存储及装卸场区是连接产、运、销各环节的纽带，其安全、高效运营尤为重要。
场区内的储罐是原料储备、油品调合及成品油输转的重要设备，其内部储存着易燃、易爆、会对环境产生污染的介质，一旦发生安全事故后果严重[1]。
因此，储罐的安全服役对于石油储运系统至关重要。
大型储罐基础沉降及罐体变形是影响储罐安全服役的重要因素，也是评价储罐罐体安全性的重要指标。
大型储罐在服役过程中会发生一些沉降及变形，一般分为均匀沉降、整体平面倾斜沉降、不均匀沉降和底板沉降[2]。
其中不均匀沉降对储罐的影响最大，主要会引起储罐的径向变形和罐壁的超应力。
储罐的径向变形通常称为椭圆化变形，过大的椭圆化变形将引起无顶盖储罐罐顶产生很大的径向位移，对浮顶罐则会影响到浮顶的自由升降，使顶盖活动失灵[3]。
同时，罐体周围的不均匀沉降会引起很大的罐底局部轴向压应力和檐梁周向应力，导致罐壁局部屈曲和檐梁屈服，使罐壁撕裂，储液溢出，甚至造成安全事故。
国内外大量储罐工程事故分析表明，地基不均匀沉降是导致储罐破坏的主要原因，因此应在储罐服役过程中监测储罐的不均匀沉降及罐体的椭圆化变形。
沉降观测施工方案(待打印)
沉降观测施工方案(待打印)
在工程监测中，沉降观测是一项十分重要的工作，它能够及时准确地监测工程
地基的沉降情况，从而为工程安全提供重要参考。
本文将介绍沉降观测施工方案，包括观测方法、仪器设备、观测点设置、数据处理等内容。
1. 观测方法
沉降观测一般采用水准仪法和全站仪法两种方法进行。
水准仪法适用于平面小
面积的场地，全站仪法适用于大面积地域，且具有较高的精度。
根据实际情况选择合适的观测方法进行沉降观测。
2. 仪器设备
进行沉降观测需要使用水准仪、全站仪、测量杆等仪器设备。
对于高要求的沉
降观测，应选择精确度高、稳定性好的仪器设备，确保观测数据的准确性和可靠性。
3. 观测点设置
在选择观测点时，应根据工程地基的实际情况确定观测点的位置和数量。
观测
点的设置应覆盖整个工程地基区域，保证对工程地基沉降情况的全面监测。
4. 数据处理
在沉降观测数据处理过程中，应注意对观测数据进行质量控制和分析。
通过数
据处理，可以得到工程地基的沉降速率、趋势等关键信息，为工程设计和施工提供重要参考。
结语
沉降观测施工方案是工程监测中的重要组成部分，通过科学合理的观测方法和
数据处理，能够有效监测工程地基的沉降情况。
在实际施工中，应严格按照施工方案进行操作，确保沉降观测数据的准确性和可靠性，为工程的安全与稳定提供保障。
沉降观测qc实施方案
沉降观测qc实施方案沉降观测QC实施方案。
一、前言。
沉降观测是土木工程中非常重要的一项工作，它可以帮助工程师监测土地或建筑物的沉降情况，及时发现问题并采取相应的措施。
为了确保沉降观测的准确性和可靠性，我们需要实施严格的QC（Quality Control）措施，以确保观测数据的准确性和可靠性。
二、实施方案。
1. 观测设备选择。
在进行沉降观测之前，我们首先需要选择合适的观测设备。
一般情况下，我们会选择高精度的水准仪、测距仪和GPS定位设备，以确保观测数据的精准度和可靠性。
2. 观测点设置。
在选择观测点时，我们需要考虑到地形、建筑物布局等因素，以确保观测点的选择能够全面、准确地反映土地或建筑物的沉降情况。
同时，我们还需要根据工程要求确定观测点的数量和布设方式，以确保观测数据的全面性和代表性。
3. 观测数据采集。
在进行沉降观测时，我们需要严格按照规定的时间间隔和方法进行数据采集，确保观测数据的连续性和一致性。
同时，我们还需要对观测数据进行实时监测和分析，及时发现异常情况并采取相应的措施。
4. 数据处理和分析。
在完成观测数据的采集后，我们需要对数据进行严格的处理和分析，确保观测数据的准确性和可靠性。
同时，我们还需要对观测数据进行统计分析，以得出准确的沉降情况和趋势。
5. 报告编制。
最后，我们需要编制沉降观测报告，将观测数据、处理分析结果以及相关结论进行详细的记录和总结，以便工程师和相关人员进行参考和决策。
三、总结。
通过严格的沉降观测QC实施方案，可以确保观测数据的准确性和可靠性，为工程建设提供可靠的依据和参考。
因此，在进行沉降观测时，我们需要严格按照上述实施方案进行操作，以确保观测工作的顺利进行和观测数据的准确可靠。
储罐沉降观测专项方案
一、编制依据1. 《工程测量规范》GB50026—20072. 《国家一、二级水准测量规范》3. 《建筑变形测量规范》（JGJ8-2007）4. 《储罐施工及验收规范》（GB50160-2013）二、工程概况本工程为5万m3储罐建设项目，位于XX市XX区XX路XX号。
储罐采用卧式圆柱形钢制储罐，罐体直径为Φ60m，罐壁厚度为16mm，罐底厚度为20mm，罐顶采用浮顶结构。
储罐总高度为18m，容积为50000m3。
三、沉降观测目的为确保储罐施工过程中的沉降变形在可控范围内，预防因沉降过大导致储罐损坏、地基不均匀沉降等问题，特制定本专项方案。
四、沉降观测方法1. 采用精密水准仪（DSZ2）进行水准测量，水准尺采用铟合金尺。
2. 水准点布设：在储罐基础周围及罐体中心线两侧布设水准点，共设10个水准点。
3. 观测周期：施工期间每5天观测一次，施工结束后每15天观测一次。
五、沉降观测步骤1. 水准点埋设：根据设计图纸，在储罐基础周围及罐体中心线两侧埋设水准点，并做好标记。
2. 水准仪校准：使用水准仪对水准点进行校准，确保仪器精度。
3. 水准测量：按照测量规范，对水准点进行水准测量，记录观测数据。
4. 数据处理：将观测数据进行分析，计算储罐沉降量。
5. 结果报告：将观测结果汇总，编制沉降观测报告。
六、沉降观测精度要求1. 观测误差应小于变形值的1/10—1/20。
2. 水准点重复观测差值不应大于2mm。
七、沉降观测注意事项1. 观测过程中，应保持水准仪稳定，避免因仪器抖动造成误差。
2. 观测数据应及时记录，确保数据的准确性。
3. 观测人员应具备一定的测量技能，熟悉测量规范。
八、沉降观测结果分析及处理1. 对观测结果进行分析，判断储罐沉降是否在可控范围内。
2. 如发现沉降过大，应及时采取措施进行处理，如调整施工方案、加强地基处理等。
3. 施工结束后，根据沉降观测结果，对储罐进行验收。
九、沉降观测报告编制1. 沉降观测报告应包括观测目的、方法、步骤、精度要求、结果分析等内容。
储罐沉降测量方案
储罐基础沉降测量装置1、仪器测量原理选定16个观测点，在其中两个观测点上紧贴罐体外壁竖直放置两根PVC硬管并加以固定；在罐体底部放置一圈PVC软管，使用16个接头将硬管和软管连接起来，形成一个连通器。
根据连通器原理，每根竖管里的液面必定在同一水平面，随着时间的推移，储罐基础沉降会使罐体底部发生倾斜和翘曲，每个观测点的高度将改变，则各个观测点中的液体即将开始流动，由液柱高的一端向液柱低的一端流动，直到各容器中的液面相平时，即停止流动而静止。
经由装置测量沉降后的各测点液位为H1、H2、H3…H16，选择液位最小值，假设H1最小。
故各点相对基础沉降量为X2=H2-H1 X3=H3-H1 …X16=H16-H1 （1-1）液位变化状态直观反应了基础沉降状态,液位上升了说明该点基础沉降了。
若16个测点X值均等于0，说明罐体均匀沉降，各点沉降量相等；若X值不等于0且各不相等，说明各点基础沉降均不同；若X值存在为0的点或者X值存在相等的点，说明基础沉降存在相同的点。
根据压强公式P=ρgH，液柱的静压与液位成正比，各测点液柱高度改变导致压强发生变化，该装置通过特制传感器感知压强变化从而得出液位变化，最终集成实时液位曲线图，通过观察各测点液位变化即可反向推出各点储罐基础沉降量。
防冻液液面特制传感器接头图1-1仪器示意简图2、材料及仪器安装该装置涉及使用长、直径10cm的透明PVC硬管，长320米、直径10cm的PVC软管，管道接头16个，其中三向接头2个、两项接头14个，压差液位传感器16个，16路智能巡检仪一个。
PVC硬管接头PVC软管烨立工控WMY2012-B直引线液位计烨立工控YL-MD8016路智能巡检仪图2-1材料及实验器材液位计种类及选择目前常用的液位计有磁性浮子液位计、无线电波液位计、超声波液位计、电容式液位计、静压（差压）式液位计、磁致伸缩式液位计等，选择合适的液位计对于实现方便、准确的测量至关重要。
[原创]设备基础沉降试验要求
![[原创]设备基础沉降试验要求](https://img.taocdn.com/s3/m/4bcf41fb0875f46527d3240c844769eae009a323.png)
目录一、总则二、罐底板严密性方案三、罐体强度性、严密性、稳定性充水试验和基础沉降观测技术方案四、储罐顶的充压降压试验方案五、各种试验的报告记录表格一、总则：1、编制目的：为了检验该工程12台立式圆筒形钢制焊接储罐的制作安装工程质量，以满足业主的可靠使用，达到设计要求，特编制此施工技术方案。
2、编制依据：、本施工技术方案的编制依据《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005；b、本方案依据华陆工程科技有限责任公司提供的储罐制安相关的图纸及技术资料。
c、结合施工现场的实际情况及监理公司和业主的具体要求。
本方案依据第十三化建公司提供的施工组织设计中的相关部分。
本方案的使用范围：3、本方案仅适用于西安中立甲醇汽油工程中的12台储罐，规格如下：10000m3汽油储罐两台； 10000m3柴油储罐两台；3000m3汽油储罐两台； 3000m3柴油储罐两台；1000m3汽油储罐两台； 1000m3柴油储罐两台；500 m3甲醇储罐两台。
4、本方案中储罐各种试验前所应具备的前提条件：、储罐制安工作已经结束，各种管口和附件安装齐全。
b、罐体几何形状和几何尺寸经过检测已达合格标准。
c、所有焊缝全部按设计要求经无损检测工作结束，其检验质量判定合格，不再进行焊接修补处理。
d、各种试验前的准备工作，包括人员、工器具、介质和检验基准已准备到位齐全。
e、罐体内的的所有材料、污物已清理，清扫结束。
f、罐体内的所有与严密性有关的焊缝隙均不得涂刷油漆。
焊缝外观经检查合格。
g、试验前储罐外周3m内场地无障碍、无污物。
h、储罐试验应按规范要求准备相应的记录表和试验报告。
二、罐底板严密性试验技术方案1、储罐底板所有焊缝进行严格清理，绝对无任何污物2、采用真空箱法进行严密性试验3、试验标准：贡压值不得低于53Kp（400㎜Hg柱），以无渗漏为合格。
做好试验记录，进行报验。
4、罐底边缘板应进行渗透检测达到合格标准。
5、罐底板三层钢板搭接接头焊缝和对接罐底板的T字焊缝的根部焊缝，沿三个方向各200㎜范围内进行渗透检测。
沉降观测施工方案 Microsoft Word 文档
沉降观测施工方案一、引言沉降观测是工程建设中的重要环节，通过对工程施工及运行过程中地基沉降变形的监测，可以及时发现问题并采取相应的措施，以确保工程的安全运行。
本文将针对沉降观测的施工方案进行详细探讨。
二、施工前准备1. 测点设置在进行沉降观测前，需要合理设置观测测点，测点的选取应考虑到工程的重要部位、地基状况以及可能出现沉降的区域。
测点设置应满足工程实际需求，具有代表性和可操作性。
2. 仪器校准在开始观测前，需要对使用的仪器进行校准，确保测量结果的准确性和可靠性。
三、观测方法1. 采用全站仪观测沉降观测常采用全站仪进行测量，全站仪可以实现高精度的水平、垂直测量，同时具有数据记录和实时监测功能。
2. 定期观测沉降观测应定期进行，通常可以选择每周、每月或每季度进行一次观测，以监测沉降变形的趋势和速率。
四、数据处理1. 数据录入观测得到的数据应及时录入计算机中，以便进行后续的数据处理和分析。
2. 数据分析对观测数据进行分析，可以采用数学模型等方法，评估地基沉降变形的情况，为工程安全运行提供参考依据。
五、结果展示1. 数据报告根据观测数据和分析结果，编制详细的数据报告，将沉降观测的情况及时反馈给相关工程人员。
2. 常规汇总定期对观测结果进行汇总分析，形成常规的沉降观测报告，以便于工程管理和决策。
六、总结与建议通过科学合理的沉降观测施工方案，可以及时监测地基沉降变形情况，保障工程的安全运行。
建议在实际工程中，根据具体情况细化施工方案，并不断优化观测方法，提高观测数据的准确性和可靠性。
以上是沉降观测施工方案的主要内容，希望能为相关工程人员提供一定参考。
储罐充水及沉降观测实施方案
储罐充水及沉降观测实施方案一、实施目的储罐是储存液态或气态物质的设备，其稳定性对于工业生产和安全非常重要。
储罐充水及沉降观测是为了监测储罐在充水过程中可能发生的沉降情况，以确保储罐的安全和稳定运行。
本实施方案旨在明确充水及沉降观测的具体步骤和方法，提供科学依据和技术支持。
二、实施步骤1.前期准备（1）确定观测对象：确定需要进行充水及沉降观测的储罐。
（2）准备观测设备：包括水位测量仪器、沉降测量仪器、数据记录仪等。
（3）制定观测计划：确定观测的时间、周期和地点，制定观测任务分工。
2.充水观测（1）安全检查：在进行充水观测前，对储罐及其周围区域进行安全检查，排除可能存在的安全隐患。
（2）充水操作：按照储罐设计要求和操作规程进行充水操作，保持充水速度均匀稳定。
（3）水位观测：使用水位测量仪器对储罐内水位进行连续观测，并记录数据。
3.沉降观测（1）充水结束后，停止补充水源，等待一段时间以确保水位稳定。
（2）准备沉降测量仪器：包括沉降标志物、水平仪等。
（3）沉降测量：选择储罐周围固定的地面点，将沉降标志物插入地面，使用水平仪等设备进行沉降测量。
（4）定期观测：根据储罐的特点和要求，制定观测的周期和频率，定期进行沉降观测。
4.数据处理与分析（1）对观测到的水位数据和沉降数据进行处理和整理，计算出每次观测的水位变化和沉降量。
（2）分析数据：根据观测数据计算储罐的沉降速度、趋势和变化规律，评估储罐的安全状况。
（3）报告编写：将观测数据和分析结果整理，编写观测报告并进行存档。
三、注意事项和安全措施1.进行观测前，需对储罐和周围环境进行安全检查，确保场地和设备符合安全要求。
2.操作人员需按照操作规程进行操作，并佩戴个人防护装备。
3.注意观测设备的使用和保养，确保其准确度和可靠性。
4.在进行充水观测时，要确保水位增加的速度均匀稳定，避免过快或过慢导致误差。
5.在进行沉降观测时，要选择稳定的地面点进行测量，并确保观测设备的精度和准确度。
储罐基础沉降观测试验记录
储罐基础沉降观测试验记录1.实验目的本实验旨在观测储罐基础的沉降过程，并记录下沉降量。
通过这次实验，我们可以了解储罐基础沉降的情况，评估其稳定性，并采取相应的措施。
2.实验材料和设备-储罐基础-测量工具（水平仪、测量尺等）-记录工具（纸张、铅笔等）3.实验步骤3.1娴熟操作测量工具，确保准确度和稳定性。
3.2在储罐基础上设置参考线，并用水平仪将其调整平正。
3.3每日定时测量参考线相对于水平仪的偏差，并记录下来。
3.4持续观测一定天数（如30天），每天均按照相同的方法测量并记录。
4.实验数据记录日期沉降量(mm)-------------------Day 1 0.5Day 2 0.8Day 3 1.2Day 4 1.5Day 5 1.7......Day 30 7.25.实验结果分析5.1 通过观测数据可以看出，储罐基础在30天内产生了7.2mm的沉降，呈逐渐增加的趋势。
5.2根据经验判断，该沉降速度可能属于正常范围内。
然而，需要进一步根据设计要求和研究结果进行综合评估。
5.3如果沉降速度超出了正常范围，可能说明基础存在问题，需要进行修复或加固。
6.实验讨论6.1本实验仅仅针对储罐基础的沉降进行了观测，对于沉降原因和影响因素并未进行详细研究。
6.2今后可以进一步探讨储罐基础沉降的机理，并结合不同地质条件和环境因素进行更全面的研究。
6.3在设计储罐基础时，要合理考虑地质情况和沉降的可能性，采取适当的措施以保证基础的稳定性和安全性。
7.结论通过本次实验，我们观测了储罐基础的沉降过程，并记录下30天内的沉降量。
根据实验数据分析，我们初步认为储罐基础的沉降速度处于正常范围内。
然而，我们还需要根据设计要求和研究结果进行综合评估。
把握储罐基础的稳定性和安全性非常重要，今后我们将进一步深入研究储罐基础沉降的机理，以便在工程设计过程中制定更加科学有效的方案。
罐体充水试验及沉降观测方案范本
罐体充水试验及沉降观测方案xxxxxxxx项目储罐充水及沉降观测方案编制：审核：批准：中石化工建设有限公司二零一二年八月二十八日1、编制说明：本方案是为xxxxxxx项目油罐安装工程的油罐的试水及沉降观测试验而编制。
仅适用于本工程油罐的试水及沉降观测试验，在实施过程中不得随意更改。
如有变化，则应修改本方案，并按原审批程序进行审批后方可实行。
2、编制依据➢本工程设备专业和土建专业设计图纸➢《工程测量规范》GB50026-➢《现场设备安装、工业管道、焊接工程施工及验收规范》GB50236-➢《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-➢《石油化工钢制压力容器》SH3074-➢《石油化工钢制压力容器材料选用标准》SH3075-➢《工程建设交工技术文件规定》SH3503-➢《钢制化工容器制造技术要求》HG_T20584-➢《钢制化工容器结构设计规定》HG_T20583-➢《石油化工工程施工及验收统一标准》SH3508-➢《石油化工设备安装工程质量检验评定标准》SHJ514- ➢《石油化工钢储罐地基与基础施工及验收规范》SH3528-➢《石油化工立式圆筒形钢制储罐施工工艺标准》SH3530-➢《建筑施工高处作业安全技术规范》JGJ80-91➢《施工现场临时用电安全技术规范》JGJ46-➢《石油化工施工安全技术规定》SH3505-19993、方案概述本方案是针对道达尔（天津）工业有限公司润滑油生产加工、仓储项目罐区二27台非标罐和罐区一8台2600 立方基础油储罐安装工程编制，以指导储罐的试水及沉降观测试验。
➢试验一览表4、检验试验方法4.1充水试验4.1.1储罐建造完毕后，应进行充水试验，并应检查下列内容:。
储罐试水沉降方案
☆内部资料注意保存☆XXXX工程3000m3消防水罐试水、沉降方案XX公司XX项目部二零一九年七月十日编制：审核：批准：一、编制依据1、《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2014二、工程概况工程名称：XX工程建设单位：XX公司监理单位：XX公司总包单位：XX公司EPC项目管理部施工单位：XX公司油田XX项目部本次试水沉降有两台3000m3消防水罐2座，罐内径18.9m，高度14.488m。
设计压力为常压（101325pa）。
试验压力：正压1.25kpa，负压1.5kpa。
三、试压方法及目的本次储罐试验采取充水方式进行试验，安装临时试水管线φ114×4共计0.4km，1#罐先进水，1天后，开始同时开始进2#罐，同时进水。
试验完成后用泵把水放置指定排水点。
储罐主要试验内容如下：1、罐底严密性；2、罐壁强度及严密性；3、基础的沉降观测。
四、试压准备1 沉降观测点的设置宜选用不受破坏和不受扰动的基准点作为水准点，并做好基准点的维护和标识；按规范要求在储罐基础的四周360度均分各取4个点作为基础沉降观测点，用倒红三角显著标识。
2 罐体检查除作为试水管路连接及排气、加压外的所有附件已封堵紧固；其它与罐体焊接的构件全部完工；储罐焊缝外观质量、无损探伤、罐体几何形状和尺寸等检查完成，且结果合格；所有与严密性试验有关的焊缝，均不得涂刷油漆。
3 试水管路的敷设、检验量具的设置3.1充水水源取自站内自来水线，用DN100钢管接至罐底清扫孔排污接管出水口，安装1只DN100截断阀，充水管路靠罐部位开三通安装1只DN25球阀作为试验排水，罐顶透光孔作为罐水排气。
3.2罐顶DN250通气孔接口法兰上安装U型水平管。
根据U型水管液位指示来做消防水罐正负压。
试验步骤及检查验收根据设计和施工规范要求，结合基础沉降观测，整个充水试验过程分七个阶段。
在整个充水试验过程中将完成下列内容的试验：①罐底严密性；②罐壁强度及严密性；③罐顶的强度、稳定性及严密性；④基础沉降观测。
储罐试水及基础沉降试验方案
1.5 打开罐顶对空放散管，缓慢将罐内水位降至 +0.00m（潜水泵倒至其他待 试压储罐） , 倒水过程进行沉降观测。储罐基础沉降观测结果的合格标准：
