笔记本内存条安装图解(超详细)

合集下载

X3500内存安装说明

IBM X3500办事器内存装配步聚解释
1、打开办事机箱盖子,如图红框勾手部分
2、掏出主电源,如图,机箱尾部按下橙色把电源往后拉就可掏出,
若有两个主电源的话两个都要掏出来.
3、打开主机电源笼,如图箭头往上拉即可看到内存槽位.
4、装配内存,4条内存装配规矩必须是2条一组,第一组装配在第
1槽位和第4槽位,第二组装配在第7槽位和第10槽位,在内存槽位中央部分标有位号,如下图
5、装配完内存后,放好电源笼,如图箭头蓝色点往左按才干放下电
源笼.
6、放好电源笼后,把主电源插回原位,电源恢回复复兴位时,留意
电源笼箭头部分确保电源卡到位.
7、把机箱盖好,完成装配。

安装笔记本内存条及认识内存插槽知识

安装笔记本内存条及认识内存插槽知识安装笔记本内存条及认识内存插槽知识安装笔记本内存条及认识内存插槽目前主流的笔记本内存规格目前市场是比较常见的内存条的一般都是DDR2和DDR3这两种。

一般都是512MB、1G、2G的。

DDR3是目前最主流的。

但是也是最贵的笔记本内存条。

笔记本内存条中间有一个小卡口，而且不在正中间，这样能避免插反。

我做了个笔记本内存插法的图片。

笔记本内存的.安装方法图笔记本内存安装方法笔记本内存条安装方法这就是叠起来插两根内存条的笔记本内存插槽。

笔记本内存概况由于笔记本电脑整合性高，设计精密，对于内存的要求比较高，笔记本内存必须符合小巧的特点，需采用优质的元件和先进的工艺，拥有体积小、容量大、速度快、耗电低、散热好等特性。

出于追求体积小巧的考虑，大部分笔记本电脑最多只有两个内存插槽。

由于笔记本的内存扩展槽很有限，因此单位容量大一些的内存会显得比较重要。

而且这样做还有一点好处，就是单位容量大的内存在保证相同容量的时候，会有更小的发热量，这对笔记本的稳定也是大有好处的。

现代DDR2 667 2G笔记本内存这个667的意思是内存的工作频率，越高越好，目前最高的是1333MHzDDR2和DDR3笔记本内存DDR2和DDR3：大家知道SDRAM内存传输数据时一次只能传输1 bit的数据，在SDRAM内存上发展起来的DDR ,DDR2,DDR3，一次分别能传输2 bit ，4 bit，8 bit的数据。

DDR 2的工作频率从667MHZ到1066MHZ不等，工作电压为1.8V；DDR3 工作频率从1066MHz到1666MHZ，工作电压为1.5V。

因此，从DDR2到DDR3，性能更好，功耗更低。

华硕yx570zd加内存教程

华硕yx570zd加内存教程
华硕yx570zd的内存扩展比较简单，您只需要按照以下步骤操作即可：
1. 关机并拔掉电源插头。

确保所有电源均已断开。

2. 使用一个小型的十字螺丝刀拧开底部的螺丝。

您可能需要拧开数个螺丝以取下底部的盖子。

3. 打开内存插槽盖。

内存插槽通常被一个小型的保护盖固定，您只需推开盖子即可。

4. 拔下原有内存模块。

首先，将插槽两侧的保护夹子向外推动。

然后，轻轻拉出内存模块。

5. 插入新的内存模块。

将新的内存模块插入空插槽。

确保插入方向正确，并将内存模块按下直到卡住。

6. 关上插槽盖。

将内存模块插入后，可以将内存插槽盖合上。

7. 安装盖子并拧紧螺丝。

将底部盖子放回原位，然后使用螺丝刀将螺丝拧紧。

8. 连接电源并开机。

将电源插头插回电源插座，并启动计算机。

9. 检查扩展内存是否成功。

您可以通过打开任务管理器或者计算机属性来检查新安装的内存是否被正确识别和使用。

请注意，内存扩展操作可能会因计算机型号和配置而有所不同。

在进行内存扩展前，最好查阅华硕yx570zd的官方手册或者咨询华硕客服以获取准确的操作指南。

此外，建议在进行内存扩展前备份重要的数据。

NX6330拆机换内置内存(HP笔记本拆机适用)

相机不在手头所以没有拍照，如果有需要帮助的朋友可以问我。

先提醒一下：拆机是个危险操作，不建议机器在保修期内的朋友们拆机，如果按照我的方法拆机出现的任何问题本人概不负责！拆机带来的所有风险请各位事先想清楚！拆它的目的有2个：1、散热片被灰尘堵住了（拆开才知道，堵的死死的，风扇声音特别大就是因为这个，温度经常65癈以上；现在真爽，静悄悄的。

开机温度43癈，稳定后不到50癈）2、想把内存升级到2G，但是内置的是512M的DDR2 667 （三星的），在DIMM 1的位置，也就是键盘下面正中间的位置。

只有拆开后才能把这个内置的512拽出来。

现在已经把这个512的摆在DIMM2（机器底盘那里），准备过几天去重新买个1G的内存拼起来2G。

概述一下拆机过程：1、卸载后盖的螺丝，卸了3种型号9个（也好像是10个）2、撬起后盖的卡口TYPE1和TYPE2（自己给他们命名的）TYPE1卡口指直接看到的比较明显的，贴着电池槽边上的那几个；TYPE2卡口指左右转轴那里的2个卡口，右边那个转轴的卡口需要用牙签先在正常使用的那侧撬起，然后反过来从后面轻轻撬开。

左边的那个直接从LAN口的弹片的那个小缺口向外撬。

3、撬起前面板快捷键盘周围的若干个卡口，叫他们TYPE3和TYPE4卡口吧TYPE3卡口指F1\F5\F11\INSERT这几个键上面的卡口，比较容易；TYPE4卡口指开机键左侧以及对应的最右侧的卡口，觉得这两个有点难度，最后我是用小起子撬起靠前侧的部分，然后用镊子伸进去撬起来的。

4、快捷键面板撬起：所有卡口已经撬起了，要慢慢地把这个面板撬起来了。

我是先撬左右两只耳朵（屏幕转轴，此时屏幕与键盘应该水平）然后再把面板慢慢拉起来的。

拉起来后有一条排线在下面，是可以伸缩几厘米的，不要太担心。

5、卸载键盘的螺丝：就在ESC\F1\........INSERT\DELETE那排键上面的螺丝，这个很简单不用说的。

6、抽出键盘，不过不要用力过猛，把排线扯坏。

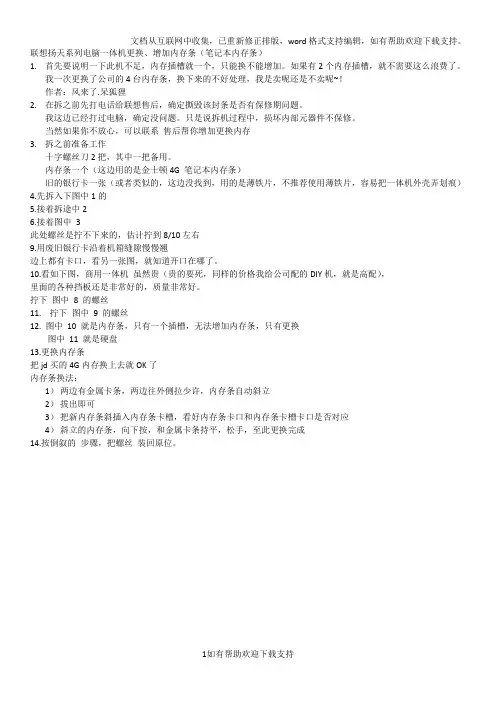

联想扬天系列电脑一体机更换、增加内存条(笔记本内存条)

文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。

联想扬天系列电脑一体机更换、增加内存条（笔记本内存条）1.首先要说明一下此机不足，内存插槽就一个，只能换不能增加。

如果有2个内存插槽，就不需要这么浪费了。

我一次更换了公司的4台内存条，换下来的不好处理，我是卖呢还是不卖呢~！作者：风来了.呆狐狸2.在拆之前先打电话给联想售后，确定撕毁该封条是否有保修期问题。

我这边已经打过电脑，确定没问题。

只是说拆机过程中，损坏内部元器件不保修。

当然如果你不放心，可以联系售后帮你增加更换内存3.拆之前准备工作十字螺丝刀2把，其中一把备用。

内存条一个（这边用的是金士顿4G 笔记本内存条）旧的银行卡一张（或者类似的，这边没找到，用的是薄铁片，不推荐使用薄铁片，容易把一体机外壳弄划痕）4.先拆入下图中1的5.接着拆途中26.接着图中3此处螺丝是拧不下来的，估计拧到8/10左右9.用废旧银行卡沿着机箱缝隙慢慢翘边上都有卡口，看另一张图，就知道开口在哪了。

10.看如下图，商用一体机虽然贵（贵的要死，同样的价格我给公司配的DIY机，就是高配），里面的各种挡板还是非常好的，质量非常好。

拧下图中8 的螺丝11. 拧下图中9 的螺丝12. 图中10 就是内存条，只有一个插槽，无法增加内存条，只有更换图中11 就是硬盘13.更换内存条把jd买的4G内存换上去就OK了内存条换法：1）两边有金属卡条，两边往外侧拉少许，内存条自动斜立2）拔出即可3）把新内存条斜插入内存条卡槽，看好内存条卡口和内存条卡槽卡口是否对应4）斜立的内存条，向下按，和金属卡条持平，松手，至此更换完成14.按倒叙的步骤，把螺丝装回原位。

1如有帮助欢迎下载支持。

联想g470添加内存条教程方法

联想g470添加内存条教程方法很多用户都想要通过加装内存来提高计算机性能，而许多人对470加装内存和灰尘的清理方法都不会，希望对于不会的新手有点帮助，现在就详细介绍一下G470的拆机过程。

方法步骤1、首将标有箭头的6个镙丝拧松2、用镊子或一字螺丝刀从左边撬开背盖3、这是开盖后的机内图片。

用镊子或一字螺丝刀把图中标有箭头处的两个小铁扣分别往左右两边掰开，可取出内存条4、拧下三个镙丝后可将风扇拆开，图中箭头处为风扇排线，往上拔即可将风扇完全拆卸，风扇拆卸下来后把图中箭头处的4个镙丝拧开可拆下风扇防尘罩，拆开防尘罩后可清理风扇内的灰尘，拆下风扇后也可清理散热片内的灰尘(注：切不可用水或湿抹布，建议用刷子清理后用电吹风将灰尘吹出机内)。

5、下面是CPU、显卡散热片的拆卸方法6、拧开5个镙丝后可将CPU、显卡的散热片拆开，拆开后可涂上导热硅脂以提高其散热效果(注：若没有导热硅脂切不可随意拆卸此散热片)，图中标有箭头处为导热硅脂，圆圈处为CPU和显卡。

7、下面是硬盘的拆卸方法。

把螺丝扭开，把硬盘推上去，即可拿出。

8、记得螺丝分类要分好不然就惨了、补充：内存常见维护保养技巧1.对于由灰尘引起的内存金手指、显卡氧化层故障，大家应用橡皮或棉花沾上酒精清洗，这样就不会黑屏了。

2.关于内存混插问题，在升级内存时，尽量选择和你现有那条相同的内存，不要以为买新的主流内存会使你的电脑性能很多，相反可能出现很多问题。

内存混插原则：将低规范、低标准的内存插入第一内存插槽(即DIMM1)中。

3.当只需要安装一根内存时，应首选和CPU插座接近的内存插座，这样做的好处是：当内存被CPU风扇带出的灰尘污染后可以清洁，而插座被污染后却极不易清洁。

4.安装内存条，DIMM槽的两旁都有一个卡齿，当内存缺口对位正确，且插接到位了之后，这两个卡齿应该自动将内存“咬”住。

DDR内存金手指上只有一个缺口，缺口两边不对称，对应DIMM内存插槽上的一个凸棱，所以方向容易确定。

ThinkPad笔记本内存条更换方法

ThinkPad笔记本内存条更换方法
爱学习的小伙伴们，可能都喜欢修理电脑，但是你知道怎么换Tihnkpad的内存条吗?不知道的话跟着店铺一起来学习怎么更换thinkpad的内存条吧。

ThinkPad R400笔记本内存条更换
将笔记本电源断开，背面有4个螺丝(旁边有内存标志)，用螺丝刀将其拆下
将笔记本正面朝上，使用螺丝刀在两侧将盖子撬起。

盖子撬起后就能看到内存条了，R400 支持插2个内存条，将内存条斜着插入插槽，轻轻按下，使内存条被两边的卡子固定
内存条固定后，检查并确认内存条安装正确，如图所示。

安装完成后，将正面盖板及背面螺丝装好，内存条就装好了，可以开机体验下速度了。

联想E450C拆机安装内存条教程

联想E450C拆机安装内存条教程笔记本运行太慢，想加根内存条，但是不会拆机是很多用户的一个难题，其实也不难，不需要请专业人士来维修。

下面我们一起来看看联想E450C拆机过程，需要的朋友可以参考下。

方法步骤自己动手拆联想E450C笔记本后盖，加内存条。

1拆卡扣稍稍麻烦一点。

2.安装过程。

补充：内存常见维护保养技巧1.对于由灰尘引起的内存金手指、显卡氧化层故障，大家应用橡皮或棉花沾上酒精清洗，这样就不会黑屏了。

2.关于内存混插问题，在升级内存时，尽量选择和你现有那条相同的内存，不要以为买新的主流内存会使你的电脑性能很多，相反可能出现很多问题。

内存混插原则：将低规范、低标准的内存插入第一内存插槽(即DIMM1)中。

4.安装内存条，DIMM槽的两旁都有一个卡齿，当内存缺口对位正确，且插接到位了之后，这两个卡齿应该自动将内存“咬”住。

DDR内存金手指上只有一个缺口，缺口两边不对称，对应DIMM内存插槽上的一个凸棱，所以方向容易确定。

而对于以前的SDR而言，则有两个缺口，也容易确定方向，不过SDR已经渐渐淡出市场，了解一下也无妨;而拔起内存的时候，也就只需向外搬动两个卡齿，内存即会自动从DIMM(或RIMM)槽中脱出。

相关阅读：常用内存条辨别真伪方法查看内存标签：正品金士顿内存标签印刷清晰规则，而假货则明显粗糙浅淡，字体显得比较单薄。

另外，真假金士顿内存标签的排版规则也有很大出入，请仔细观察。

查看内存颗粒：通过图片中金士顿内存颗粒可以清晰看出，正品金士顿内存颗粒印刷清晰，而假内存的颗粒则非常暗淡，与正品形成鲜明对比。

对于一款内存，PCB电路板仅占内存成本的百分之十左右，而内存颗粒才是决定内存价格的重点。

因此，通常假货的PCB基本也是正规代工厂制造，而颗粒则采用行话里的“白片”，就是我们所说的次品，价格低廉，但稳定性和兼容性很差。

宏碁ACER4752G拆机换内存条的方法教程

宏碁ACER4752G拆机换内存条的方法教程有网友宏碁ACER4752G笔记本想更换一个内存条，但是苦于不会拆机，随便拆又怕把硬件损坏了，该怎么办呢?下面我们就来看看详细的教程，需要的朋友可以参考下。

方法步骤1、先将笔记本翻到背面，如图所示，左侧是笔记本电源右侧是更换内存和硬盘的地方。

右侧需要用十字螺丝刀打开2、如图所示就是卸下盖板上三颗螺丝后的效果，左侧是笔记本的硬盘，中间是网卡，右侧是内存3、更换内存时看到的是如图所示，硬盘是用卡扣卡住的，需要扳开左右两侧卡扣，然后硬盘就会向上翘起如图二所示，然后将内存拔下如图三4、拆下后可以看见下面还有一个内存条，可以用同样的方法将其拆下，都拆下后就可以看见如图三的内存接口了5、acer4752g是提供了两个内存接口的，用户可以根据自己的需求用以上方法更换，添加内存条，以得到更好的体验补充：内存常见维护保养技巧1.对于由灰尘引起的内存金手指、显卡氧化层故障，大家应用橡皮或棉花沾上酒精清洗，这样就不会黑屏了。

2.关于内存混插问题，在升级内存时，尽量选择和你现有那条相同的内存，不要以为买新的主流内存会使你的电脑性能很多，相反可能出现很多问题。

内存混插原则：将低规范、低标准的内存插入第一内存插槽(即DIMM1)中。

4.安装内存条，DIMM槽的两旁都有一个卡齿，当内存缺口对位正确，且插接到位了之后，这两个卡齿应该自动将内存“咬”住。

DDR内存金手指上只有一个缺口，缺口两边不对称，对应DIMM内存插槽上的一个凸棱，所以方向容易确定。

相关阅读：常用内存条辨别真伪方法查看内存标签：正品金士顿内存标签印刷清晰规则，而假货则明显粗糙浅淡，字体显得比较单薄。

教你给笔记本换内存

近期身边很多朋友已经人手一“本”，关于笔记本的问题也越来越多。

譬如如何帮笔记本升级内存、硬盘，这些虽然在熟悉电脑的眼中是很白痴的问题，但对于绝大部分人来说，解决这些问题比一些深度评测文章还来得有用处。

下面我们就借助X200笔记本电脑作为升级笔记本内存的范例，假若你想自行手中本本的内存，不妨参考下面文章内容。

首先这是一台笔记本，联想ThinkPad X200，此君买了内存却不会安装，本着好人做到底的原则一边帮忙一边顺路做个教程。

经典的小黑ThinkPad X200笔记本与台式机不同，机箱就是外壳，台式机箱开箱就是主机，而笔记本背部中间这个位置，打开是内存插槽的位置。

笔记本底部，找出安装内存的地方内存双通道在这个时代已经不像865PE时代那样，对内存要求非常苛刻，同品牌同颗粒同批次的兼容性才会好;但人们普遍认为同品牌同颗粒同批次的内存组建双通道会更好一些，往往就会多花钱，比如此君，买了一对，加上笔记本自身的1条，有3条，而笔记本只有2个插槽，也就是说有1条用不上。

内存插槽偏小是笔记本的通换内存很简单，只需要将内存从插槽的反方向用轻轻用力晃动即可取得，不可使用暴力，这不是拧螺丝，电脑其实很脆弱，无论暴力损坏了内存还是插槽，都是损失，新手切忌不要心急。

小心是最重要的安装方法照猫画虎，完成它的双通道心愿，纯正的双通道，无杂质···组成双通道内存然后将笔记本后盖安装好，开机进入系统，通常来说1GB*2，也就是2GB，对于笔记本普通应用来说，足够！升级完成启动电脑双通道组建完成顺手跑个PI，Super PI是衡量CPU运算能力的一款软件，大众测试都是1M，所用时间越短越好Everest缓存，内存测试;双通道最大优势是对于集成显卡的性能提升小结：新手在拆卸笔记本后盖的时候，不要使用暴力，以防硬件损坏，接触之前，先给自身放电，摸一摸暖气片什么的都可以，防止静电;独显笔记本通常情况不用刻意去升级双通道;双通道没有必要刻意追求完全相同，但完全相同的内存会有更好的兼容性。

Thinkpadsl4102842evc加内存

Sl410这款机器大概有3年左右的样子，随着处理器的更新至i7，我们的双核已经。

所以很多朋友会选择增加内存来继续使用我们的小黑。

我在网上找了许多，没有直接的帖子和教程，自己摸索着搞定了，做一个教程，给有需要的人。

过程很简单：）你一看就明白了
需要准备：螺丝刀
内存条（兼容）
一、卸下图中圈起的螺丝，以及拆开黑色线条的后盖
二、看到下图的样子，红色矩形区域就是插内存条的地方了
三、用力插入已买的内存条，插好后如下图
四、恭喜你！你成功了！顺便清理下灰尘：）先别装盖子，打开机器核查一下是否已经插好
五、看到显示4g，ok，我们成功了！
好了，祝你一切顺利！。

海尔笔记本X3超级本拆机增加内存图文教程（解决后盖开不了问题）

海尔笔记本X3超级本拆机增加内存图⽂教程（解决后盖开不了问题）海尔的X3超极本在刚⾯市时，还是属于不错的本本的，毕竟本⾝够轻，加配SSD，实在是居家旅⾏必备。

当时我是刚出来⼯作买的，整天背着它上下班（还有⼀次快迟到，直接背着奔上12楼，哎，青葱啊。

）。

不过还好它够轻，1.7kg，背着没多⼤压⼒。

但⽤到现在，配置明显跟不上了，不想丢掉，⼜要跑虚拟机，只好加点内存了，不然分分钟99%占⽤。

这款机⼦我看了下说是双通的，可以在原机4G内存的基础上再加4G，事不宜迟，所以下⾯的⼯作就开始了：这是⽹购回来的三星4G 1333mhz内存条：开始拆机先擦擦吧，有点脏ok，我要开始给它宽⾐解带了，后⼊的⽅式最适合了（wu....）卖家贴⼼地送了把螺丝⼑不过还是我⾃个⼉的⼯具⽐较好⽤开拆。

保修的贴位也要弄掉，反正也过了保修期了。

卸完螺丝，可以开盖了镊⼦好像不⼤好⽤，换⼀个吧然后，这时，螺丝虽然拆完了，但还是打不开！我在背⾯摸了⼤半天，没发现有什么门道，然后把背⾯的标签撕了，还是没有孔。

这就怪了，为什么打不开。

⽤⼒掰，不开，再掰就要折了。

然后看到⼀帖⼦，说有些机⼦有个中间螺丝，在键盘那⾥然后我在键盘那⾥摸，⼜琢磨拆。

拆了半天，把键盘表⾯那架⼦拆了，没发现东西。

最后....还好看到有个帖⼦，说这机⼦最后⼀颗螺丝的确是在键盘那⾥，在底下，要把键盘表层拆了。

正确的操作⽅式是，把键盘表层往中央缩，就把表层拆下来了。

然后成了这样：掀盖（⼩⼼点，线在左边，别把键盘线扯断了）最后⼀颗螺丝在这⾥！呼。

好家伙，这最后⼀颗螺丝，折磨了我⼀个半⼩时去查资料，要命的事⽹上资料太少了（果然还是不能买冷门牌⼦和款式。

）顺利开棺验⼫：每个部位是什么部件我就不说了，⾃⼰上⽹查吧我就说⼀下内存的位置上图中间那两块位置就是内存的了原机配了⼀条在上⾯，下⾯留了个槽给你扩展OK，加上⾃⼰割⾁买回来的内存（真是割⾁啊，我现在离职没收⼊啊。

）插进去，⽤⼒哦。

再⽤⼒。
