交换机三种端口模式Access Hybrid和Trunk的理解
VLAN三种端口模式理解

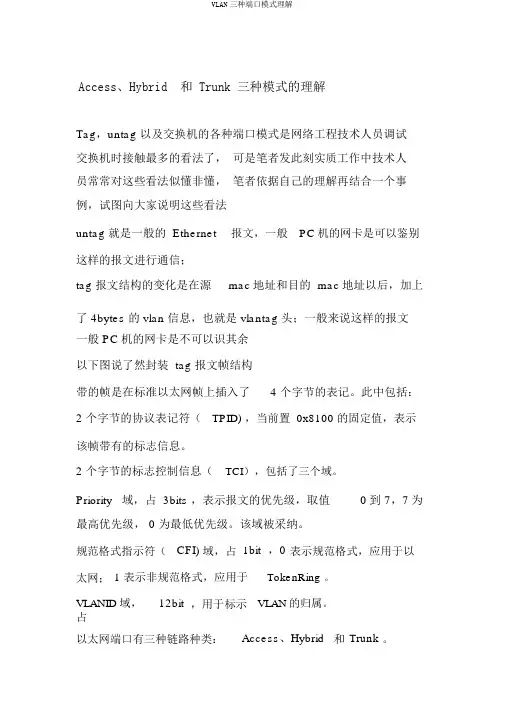

Access、Hybrid 和 Trunk 三种模式的理解Tag，untag 以及交换机的各种端口模式是网络工程技术人员调试交换机时接触最多的看法了，可是笔者发此刻实质工作中技术人员常常对这些看法似懂非懂，笔者依据自己的理解再结合一个事例，试图向大家说明这些看法untag 就是一般的 Ethernet报文，一般PC机的网卡是可以鉴别这样的报文进行通信；tag 报文结构的变化是在源mac地址和目的 mac地址以后，加上了 4bytes 的 vlan 信息，也就是 vlantag 头；一般来说这样的报文一般 PC机的网卡是不可以识其余以下图说了然封装 tag 报文帧结构带的帧是在标准以太网帧上插入了 4 个字节的表记。
此中包括：2 个字节的协议表记符（TPID) ，当前置 0x8100 的固定值，表示该帧带有的标志信息。
2 个字节的标志控制信息（TCI），包括了三个域。
Priority 域，占 3bits ，表示报文的优先级，取值0到 7，7为最高优先级， 0 为最低优先级。
该域被采纳。
规范格式指示符（CFI)域，占1bit，0表示规范格式，应用于以太网；1 表示非规范格式，应用于TokenRing 。
12bit，用于标示VLAN的归属。
VLANID域，占以太网端口有三种链路种类：Access、Hybrid和Trunk。
Access 种类的端口只好属于 1 个 VLAN，一般用于连接计算机的端口；Trunk 种类的端口可以允好多个 VLAN经过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；Hybrid 种类的端口可以允好多个VLAN经过，可以接收和发送多个 VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，办理方法是相同的，独一不一样之处在于发送数据时：Hybrid端口可以允好多个VLAN 的报文发送时不打标签，而Trunk 端口只同意缺省VLAN的报文发送时不打标签。
vlan的三种模式access、trunk、hybrid
vlan的三种模式access、trunk、hybriduntag就是普通的ethernet报⽂，普通PC机的⽹卡是可以识别这样的报⽂进⾏通讯；tag报⽂结构的变化是在源mac地址和⽬的mac地址之后，加上了4bytes的vlan信息，也就是vlan tag头，⼀般来说这样的报⽂普通PC机的⽹卡是不能识别的下图说明了802.1Q封装tag报⽂帧结构带802.1Q的帧是在标准以太⽹帧上插⼊了4个字节的标识。
其中包含：2个字节的协议标识符（TPID)，当前置0x8100的固定值，表明该帧带有802.1Q的标记信息。
2个字节的标记控制信息（TCI），包含了三个域。
Priority域，占3bits，表⽰报⽂的优先级，取值0到7，7为最⾼优先级，0为最低优先级。
该域被802.1p采⽤。
规范格式指⽰符（CFI)域，占1bit，0表⽰规范格式，应⽤于以太⽹；1表⽰⾮规范格式，应⽤于Token Ring。
VLAN ID域，占12bit，⽤于标⽰VLAN的归属。
以太⽹端⼝有三种链路类型：Access、Hybrid和Trunk。
1 Access类型的端⼝只能属于1个VLAN，⼀般⽤于连接计算机的端⼝；2 Trunk类型的端⼝可以允许多个VLAN通过，可以接收和发送多个VLAN的报⽂，⼀般⽤于交换机之间连接的端⼝；3 Hybrid类型的端⼝可以允许多个VLAN通过，可以接收和发送多个VLAN的报⽂，可以⽤于交换机之间连接，也可以⽤于连接⽤户的计算机。
⼀般PC机（电脑）发送的是untag的报⽂。
注：对于华为交换机缺省VLAN被称为“Pvid Vlan”，对于思科交换机缺省VLAN被称为“Native Vlan”交换机接⼝出⼊数据处理过程如下：1.access接收：当数据没有tag时打上pvidtag进⼊,若有则看是否与pvid相等，相等则接收，不想等则丢弃。
转发：看tag是否等于pvid，若等则去tag发送，否则不处理。

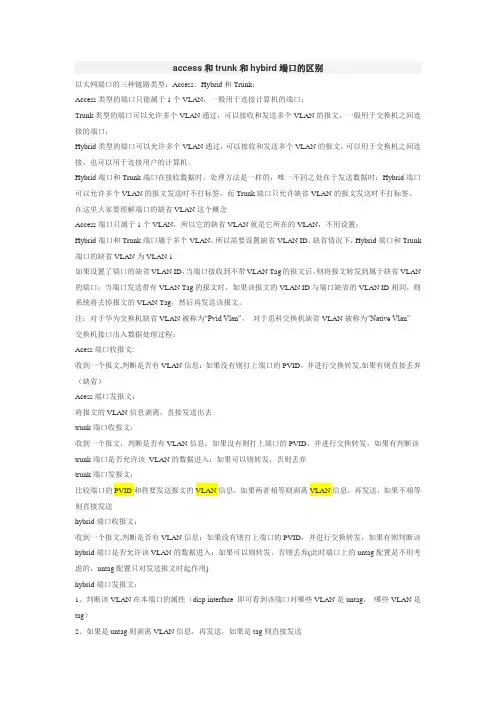

access和trunk和hybird端口的区别
access和trunk和hybird端口的区别以太网端口的三种链路类型：Access、Hybrid和Trunk：Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
在这里大家要理解端口的缺省VLAN这个概念Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；Hybrid端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID。
缺省情况下，Hybrid端口和Trunk 端口的缺省VLAN为VLAN 1如果设置了端口的缺省VLAN ID，当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN 的端口；当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。
注：对于华为交换机缺省VLAN被称为“Pvid Vlan”，对于思科交换机缺省VLAN被称为“Native Vlan”交换机接口出入数据处理过程：Acess端口收报文:收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发,如果有则直接丢弃（缺省）Acess端口发报文：将报文的VLAN信息剥离，直接发送出去trunk端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有判断该trunk端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃trunk端口发报文：比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，如果不相等则直接发送hybrid端口收报文：收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则判断该hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃(此时端口上的untag配置是不用考虑的，untag配置只对发送报文时起作用)hybrid端口发报文：1、判断该VLAN在本端口的属性（disp interface 即可看到该端口对哪些VLAN是untag，哪些VLAN是tag）2、如果是untag则剥离VLAN信息，再发送，如果是tag则直接发送以下案例可以帮助大家深入理解华为交换机的hybrid端口模式[Switch-Ethernet0/1]int e0/1[Switch-Ethernet0/1]port link-type hybrid[Switch-Ethernet0/1]port hybrid pvid vlan 10[Switch-Ethernet0/1]port hybrid vlan 10 20 untagged[Switch-Ethernet0/1] int e0/2[Switch-Ethernet0/2]port link-type hybrid[Switch-Ethernet0/2]port hybrid pvid vlan 20[Switch-Ethernet0/2]port hybrid vlan 10 20 untagged此时inter e0/1和inter e0/2下的所接的PC是可以互通的，但互通时数据所走的往返vlan是不同的。

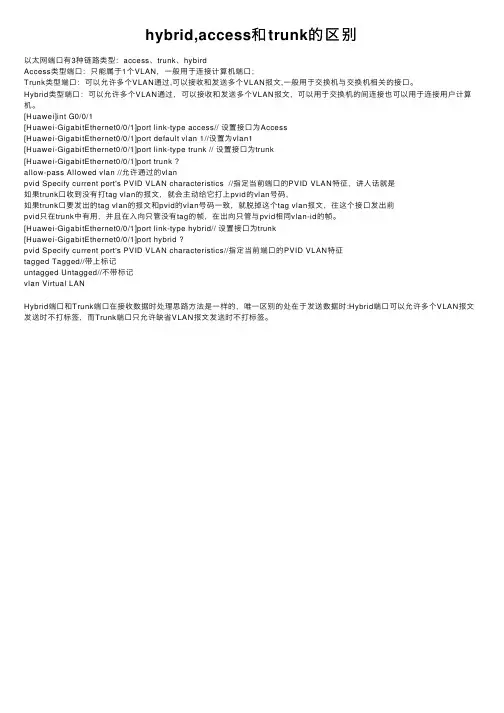

hybrid,access和trunk的区别
hybrid,access和trunk的区别以太⽹端⼝有3种链路类型：access、trunk、hybirdAccess类型端⼝：只能属于1个VLAN，⼀般⽤于连接计算机端⼝；Trunk类型端⼝：可以允许多个VLAN通过,可以接收和发送多个VLAN报⽂,⼀般⽤于交换机与交换机相关的接⼝。
Hybrid类型端⼝：可以允许多个VLAN通过，可以接收和发送多个VLAN报⽂，可以⽤于交换机的间连接也可以⽤于连接⽤户计算机。
[Huawei]int G0/0/1[Huawei-GigabitEthernet0/0/1]port link-type access// 设置接⼝为Access[Huawei-GigabitEthernet0/0/1]port default vlan 1//设置为vlan1[Huawei-GigabitEthernet0/0/1]port link-type trunk // 设置接⼝为trunk[Huawei-GigabitEthernet0/0/1]port trunk ?allow-pass Allowed vlan //允许通过的vlanpvid Specify current port's PVID VLAN characteristics //指定当前端⼝的PVID VLAN特征，讲⼈话就是如果trunk⼝收到没有打tag vlan的报⽂，就会主动给它打上pvid的vlan号码，如果trunk⼝要发出的tag vlan的报⽂和pvid的vlan号码⼀致，就脱掉这个tag vlan报⽂，往这个接⼝发出前pvid只在trunk中有⽤，并且在⼊向只管没有tag的帧，在出向只管与pvid相同vlan-id的帧。
[Huawei-GigabitEthernet0/0/1]port link-type hybrid// 设置接⼝为trunk[Huawei-GigabitEthernet0/0/1]port hybrid ?pvid Specify current port's PVID VLAN characteristics//指定当前端⼝的PVID VLAN特征tagged Tagged//带上标记untagged Untagged//不带标记vlan Virtual LANHybrid端⼝和Trunk端⼝在接收数据时处理思路⽅法是⼀样的，唯⼀区别的处在于发送数据时:Hybrid端⼝可以允许多个VLAN报⽂发送时不打标签，⽽Trunk端⼝只允许缺省VLAN报⽂发送时不打标签。

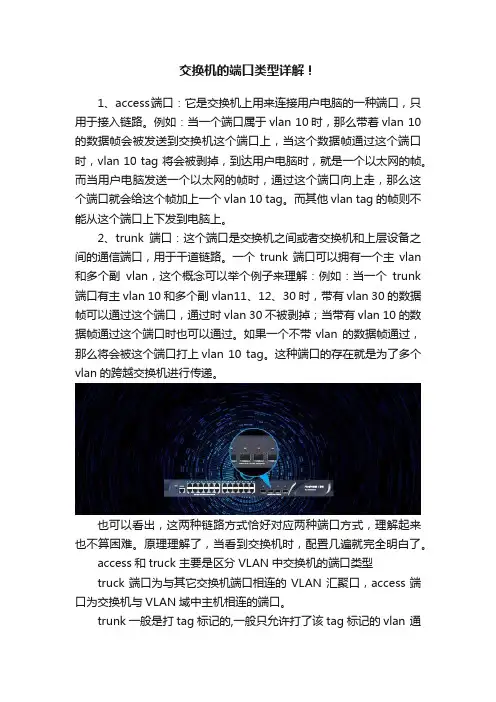

交换机的端口类型详解！
交换机的端口类型详解！1、access端口：它是交换机上用来连接用户电脑的一种端口，只用于接入链路。
例如：当一个端口属于vlan 10时，那么带着vlan 10的数据帧会被发送到交换机这个端口上，当这个数据帧通过这个端口时，vlan 10 tag 将会被剥掉，到达用户电脑时，就是一个以太网的帧。
而当用户电脑发送一个以太网的帧时，通过这个端口向上走，那么这个端口就会给这个帧加上一个vlan 10 tag。
而其他vlan tag的帧则不能从这个端口上下发到电脑上。
2、trunk端口：这个端口是交换机之间或者交换机和上层设备之间的通信端口，用于干道链路。
一个trunk端口可以拥有一个主vlan 和多个副vlan，这个概念可以举个例子来理解：例如：当一个trunk 端口有主vlan 10 和多个副vlan11、12、30时，带有vlan 30的数据帧可以通过这个端口，通过时vlan 30不被剥掉；当带有vlan 10的数据帧通过这个端口时也可以通过。
如果一个不带vlan 的数据帧通过，那么将会被这个端口打上vlan 10 tag。
这种端口的存在就是为了多个vlan的跨越交换机进行传递。
也可以看出，这两种链路方式恰好对应两种端口方式，理解起来也不算困难。
原理理解了，当看到交换机时，配置几遍就完全明白了。
access和truck 主要是区分VLAN中交换机的端口类型truck端口为与其它交换机端口相连的VLAN汇聚口，access端口为交换机与VLAN域中主机相连的端口。
trunk一般是打tag标记的,一般只允许打了该tag标记的vlan 通过,所以该端口可以允许多个打tag标记的vlan 通过，而access端口一般是untag不打标记的端口,而且一个access vlan端口只允许一个access vlan通过。
access,trunk,hybid是三种端口属性；具有access性质的端口只能属于一个vlan，且该端口不打tag；具有trunk性质的端口可以属于多个vlan，且该端口都是打tag 的；具有hybid性质的端口可以属于多个vlan，至于该端口在vlan中是否打tag由用户根据具体情况而定；交换机端口有三种模式：access，hybrid，trunk。
端口模式AccessTrunkHybrid
Access、Hybrid和Trunk三种模式的理解Tag，untag以及交换机的各种端口模式是网络工程技术人员调试交换机时接触最多的概念了，然而笔者发现在实际工作中技术人员往往对这些概念似懂非懂，笔者根据自己的理解再结合一个案例，试图向大家阐明这些概念untag就是普通的ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯；tag报文结构的变化是在源mac地址和目的mac地址之后，加上了4bytes 的vlan信息，也就是vlan tag头；一般来说这样的报文普通PC机的网卡是不能识别的下图说明了802.1Q封装tag报文帧结构带802.1Q的帧是在标准以太网帧上插入了4个字节的标识。
其中包含：2个字节的协议标识符（TPID)，当前置0x8100的固定值，表明该帧带有802.1Q的标记信息。
2个字节的标记控制信息（TCI），包含了三个域。
Priority域，占3bits，表示报文的优先级，取值0到7，7为最高优先级，0为最低优先级。
该域被802.1p采用。
规范格式指示符（CFI)域，占1bit，0表示规范格式，应用于以太网；1表示非规范格式，应用于Token Ring。
VLAN ID域，占12bit，用于标示VLAN的归属。
以太网端口有三种链路类型：Access、Hybrid和Trunk。
Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN 的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
VLAN三种端口模式理解
A c c e s s、H y b r i d和T r u n k三种模式的理解Tag，untag以及交换机的各种端口模式是网络工程技术人员调试交换机时接触最多的概念了，然而笔者发现在实际工作中技术人员往往对这些概念似懂非懂，笔者根据自己的理解再结合一个案例，试图向大家阐明这些概念untag就是普通的Ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯；tag报文结构的变化是在源mac地址和目的mac地址之后，加上了4bytes的vlan信息，也就是vlantag头；一般来说这样的报文普通PC机的网卡是不能识别的下图说明了802.1Q封装tag报文帧结构带802.1Q的帧是在标准以太网帧上插入了4个字节的标识。
其中包含：2个字节的协议标识符（TPID)，当前置0x8100的固定值，表明该帧带有802.1Q的标记信息。
2个字节的标记控制信息（TCI），包含了三个域。
Priority域，占3bits，表示报文的优先级，取值0到7，7为最高优先级，0为最低优先级。
该域被802.1p采用。
规范格式指示符（CFI)域，占1bit，0表示规范格式，应用于以太网；1表示非规范格式，应用于TokenRing。
VLANID域，占12bit，用于标示VLAN的归属。
以太网端口有三种链路类型：Access、Hybrid和Trunk。
Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
access trunk hybrid三种端口及untag tag的解释
access trunk hybrid三种端口及untag tag的终极解释一个pc设备接入交换机，在没有配置PC网卡的网关时，只配置IP地址和掩码的条件下，PC发送出去的广播学习相同子网的物理mac报文取决与交换机如何给数据包打tagged；端口上untag（剥离）操作只在发送报文时进行剥离vid工作，tag（打标）操作只在接收时都会进行打标工作；对不同类型的端口的收发情况进行，统计分析如下Acess端口收报文:收到一个报文,判断是否有VLAN信息：如果端口没有PVID （port vlan id）就进行交换转发；如果数据包携带有vlan id（vid）信息则交换机的access口默认接收后不转发，直接丢弃！！（一个接口虽然无条件接收别人发过来数据，但是接口有权利决定不转发数据包做作为垃圾处理丢弃！）Acess端口发报文：将报文的不同vid（vlan id）信息剥离后，发送出去，这时发出去的数据包都是没有vlan的id信息的假设同一台交换划分多个不同vlan段，主机学习物理mac地址广播包是无法跨越vlan，只能学到相同vlan内的物理地址。
同一vlan内且子网相同的主机间通信无需网关直接用物理mac通信，所以一般一个vlan就是一个子网，所以一般不同vlan内主机通信需要网关转发处理。
Trunk不同于access，trunk发送数据很多都不剥离数据包vid信息，除非数据包的vid等于端口自带pvid时才会剥离数据包的vid信息；trunk端口收报文：由于trunk是用于级连交换机，比如当A交换机trunk与B交换机trunk互连，并且在数据包传出trunk口不进行剥离tag 工作，才会有A交换机vlan2跟B交换机的vlan2互通组成一个大的vlan2环境。
不同access口只要数据包传出都要剥离vid信息，因为access是用来连接pc类设备的，不能识别tag，access把转发所有数据包都剥离vid后发给pc类设备。
access与trunk以及hybrid接口区别
华为交换机的hybrid接口详解Hybrid特性是的专有特性，该特性为局域网的搭建提供了更多的灵活性和安全性。
那么就让我们一起走进hybrid世界，去体验hybrid特性给我们带来的快乐。
首先让我们来看一个网路拓扑图：这是一个公司的小型网络拓扑图，该公司现有财务和工程两个部门以及一个文件，分别处于不同的VLAN，现要求财务部和工程部都能访问公司内部文件服务器，但是财务部和工程部之间不能互相访问。
看到这里，大家都想通过或三层交换机做访问控制列表实现，没错是可以实现，但是现在只有二层设备。
怎么办？好办。
现在分别讲一下在huawei和cisco 环境下的解决方法。
Huawei环境:在华为环境下我们可以利用华为专有的hybrid特性。
首先我们先了解一下华为交换机的几种接口类型。
Aaccess接口：access端口只能承载一个vlan的流量，通常用于交换机与PC相连的接口，当access接口收到一个数据帧时，先判断是否有vlan信息，如果没有则打上自己的PVID，如果有则直接丢弃；当access接口要转发一个数据帧时，先判断该数据帧的vlan 是否和自己在一个vlan,如果是，则剥离vlan信息，再转发，如果不是，则丢弃。
Trunk接口：trunk接口可以承载多个vlan的流量，但在华为交换机上默认情况下只允许默认vlan的流量通过，只允许对默认vlan不打标记。
通常用于与其它交换机相连的接口。
当trunk接口收到一个数据帧时，先判断是否允许该vlan的流量通过，如果允许，则转发到相应的接口，由相应的接口进行处理，如果不允许，则丢弃。
Trunk接口发送数据帧时，同样判断是否允许该vlan通过，如果允许则转发到相应的接口，由相应的接口进行处理，如果不允许，则直接丢弃。
Hybrid接口：hybrid接口可以承载多个vlan的流量，可用在与PC或交换机相连的接口，与trunk接口的最大区别是可以对任何vlan打标记或不打标记。
h3c交换机的端口模式配置
一．交换机的端口模式配置以太网端口有三种链路类型：access、hybrid和trunk。
Access类型的端口只能属于一个vlan，一般用于连接计算机的端口；trunk类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，一般用于交换机之间连接的端口；hybrid类型的端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。
而hybrid和trunk的不同之处在于hybrid端口可以允许多个vlan的报文发送时不打标签，而trunk端口只允许缺省vlan的报文发送时不打标签。
设置以太网端口的链路类型：Port link-type trunk|access|hybrid在一台以太网交换机上，trunk端口和hybrid端口不能同时被设置。
如果某端口被指定为镜像端口，则不能再被设置为trunk端口，反之亦然。
缺省情况下，端口为access端口。
Access端口加入的vlan必须已经存在并且不能是vlan1；trunk 端口加入的vlan不能是vlan1；hybrid端口加入的vlan必须已经存在。
Hybrid端口还可以设置哪些vlan的报文打上标签，哪些不打标签，为实现对不同vlan报文执行不同处理流程打下基础。
Access端口只属于一个vlan，所以不需要设置它的缺省vlan；hybrid端口和trunk端口属于多个vlan，所以需要设置缺省vlan id。
如果设置了端口的缺省vlanid，当端口接收到不带标签的报文后，则将其转发到属于缺省vlan的端口；当端口发送带有标签的报文时，如果该报文的vlanid与端口缺省的vlanid相同，则系统将去掉该报文的标签，然后再发送该报文。
Trunk端口不能和isolate-user-vlan同时配置；hybrid端口可以和isolate-user-vlan同时配置。
Hybrid链路和trunk链路两端端口的缺省vlanid必须一致，否则报文将不能正确传输。
交换机上的trunk,hybrid,access配置和应用
交换机上的trunk，hybrid，access配置和应用2012-03-10 23:59:44标签：交换机trunk access休闲hybrid以太网端口的链路类型：Access类型：端口只能属于一个vlan，一般用于连接计算机。
Trunk类型：端口可以属于端个vlan，可以接收和发送多个vlan报文，多用于交换机之间。
hybrid类型：端口可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间，也可以用于连接用户主机。
三种类型的端口可以共存在一台设备上，但Trunk端口和Hybrid端口之间不能直接切换，只能先设为Access端口，再设置为其他类型端口。
例如：Trunk端口不能直接被设置为Hybrid 端口，只能先设为Access端口，再设置为Hybrid端口。
各端口链路类型设置指令:操作命令设置端口为Access端口port link-type access设置端口为Hybrid端口port link-type hybrid设置端口为Trunk端口port link-type trunk恢复端口的链路类型为缺省的Access端口undo port link-typehybrid端口和trunk端口的区别：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
设置以太网端口缺省VLAN ID：Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；Hybrid端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID。
如果设置了端口的缺省VLAN ID，当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN的端口；当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。
交换机端口的三种模式
以太网端口三种链路类型详解一、三种模式下不同的VLAN应用Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN 的报文发送时不打标签。
Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；Hybrid 端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID.缺省情况丅，Hybrid端口和Trunk端口的缺省VLAN为VLAN 1；如果设置了端口的缺省VLAN ID，当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN的端口；当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。
注：对于华为交换机缺省VLAN被称为“Pvid Vlan”，对于思科交换机缺省VLAN被称为“Native Vlan”二、交换机接口出入数据处理过程：Acess端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则直接丢弃（缺省）Acess端口发报文：将报文的VLAN信息剥离，直接发送出去trunk端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有判断该trunk端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃trunk端口发报文：比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，如果不相等则直接发送hybrid端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则判断该hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃（此时端口上的untag配置是不用考虑的，untag配置只对发送报文时起作用）hybrid端口发报文：1、判断该VLAN在本端口的属性（disp interface 即可看到该端口对哪些VLAN是untag，哪些VLAN是tag）2、如果是untag则剥离VLAN信息，再发送，如果是tag则直接发送。
ACCESS和TRUNK和HYBIRD端口的区别
以太网端口的三种链路类型：Access、Hybrid和Trunk：Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
在这里大家要理解端口的缺省VLAN这个概念Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；Hybrid端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID。
缺省情况下，Hybrid端口和Trunk 端口的缺省VLAN为VLAN1如果设置了端口的缺省VLAN ID，当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN 的端口；当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。
注：对于华为交换机缺省VLAN被称为“Pvid Vlan”，对于思科交换机缺省VLAN被称为“Native Vlan”交换机接口出入数据处理过程：Acess端口收报文:收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发,如果有则直接丢弃（缺省）Acess端口发报文：将报文的VLAN信息剥离，直接发送出去trunk端口收报文：收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有判断该trunk端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃trunk端口发报文：比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，如果不相等则直接发送hybrid端口收报文：收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则判断该hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃(此时端口上的untag配置是不用考虑的，untag配置只对发送报文时起作用)hybrid端口发报文：1、判断该VLAN在本端口的属性（disp interface即可看到该端口对哪些VLAN是untag，哪些VLAN是tag）2、如果是untag则剥离VLAN信息，再发送，如果是tag则直接发送以下案例可以帮助大家深入理解华为交换机的hybrid端口模式[Switch-Ethernet0/1]int e0/1[Switch-Ethernet0/1]port link-type hybrid[Switch-Ethernet0/1]port hybrid pvid vlan10[Switch-Ethernet0/1]port hybrid vlan1020untagged[Switch-Ethernet0/1]int e0/2[Switch-Ethernet0/2]port link-type hybrid[Switch-Ethernet0/2]port hybrid pvid vlan20[Switch-Ethernet0/2]port hybrid vlan1020untagged此时inter e0/1和inter e0/2下的所接的PC是可以互通的，但互通时数据所走的往返vlan是不同的。
华为交换机三种端口区别
--Access、Trunk、Hybrid LAB演示
三种VLAN端口转发数据小结
• • • • • Acess端口收: 收到一个帧,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发；如果有则直接丢弃。 Acess端口发： 收到一个帧,判断帧中的VLAN ID是否与PVID相同： 如果相同，则去掉帧中的标签，转发；如果不同，则直接丢弃。 trunk端口收： 收到一个帧，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发；如果有，判断该 trunk端口是否允许该VLAN的数据通过：如果可以则转发，否则丢弃 trunk端口发： 比较端口的PVID和将要发送帧的VLAN ID信息，如果两者相同则剥离VLAN信息，发送；如果不同则判断 该trunk端口是否允许该VLAN的数据通过：如果可以则转发，否则丢弃 hybrid端口收： 收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发；如果有则判断该 hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃(此时端口上的untag配置是不用考 虑的，untag配置只对发送报文时起作用) hybrid端口发： 判断该VLAN在本端口的属性（dis interface 即可看到该端口对哪些VLAN是untag， 哪些VLAN是tag） ， 如果是untag则剥离VLAN信息，发送，如果是tag则直接发送
• 抓包学习802.1Q标签内容
Hale Waihona Puke • •实验拓朴
验证技术点
• 验证access、trunk、hybrid端口打标，脱标规则 • 验证native vlan的数据帧在trunk链路上传输时 没有带标签
