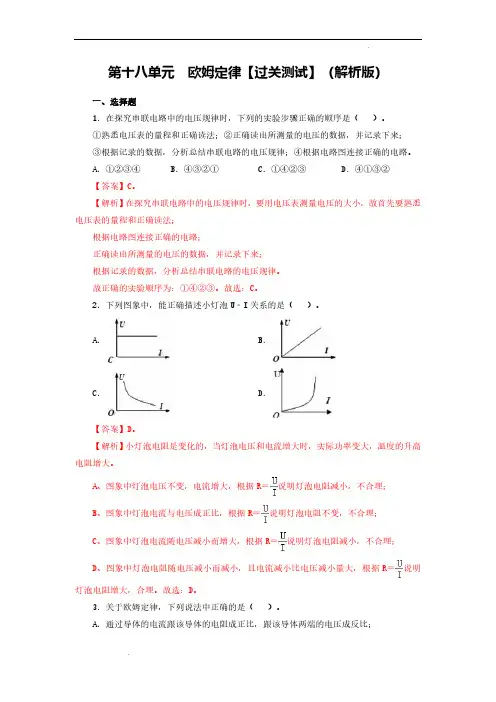

(中考物理)第十八单元 欧姆定律【过关测试】(解析版)
欧姆定律【过关测试】（解析版）
．．
．．
＝说明灯泡电阻减小，不合理；
＝说明灯泡电阻不变，不合理；
＝说明灯泡电阻减小，不合理；
＝说明
＝＝＝
＝，并且串联电路中，串联电路两端电压等于各部分电压之和，
＝＝＝＝
＝可
＝＝，灯泡的额定功率：＝（）
与灯泡的电流之比为：＝＝＝＝
＝＝＝
即电压之比为：＝＝＝。
并联后：，
＝+，
＝可得，两电阻两端的电压之比：＝＝＝；
的电流之比：＝＝＝。
________V
＝＝＝
＝＝＝
＝＝＝
示数之比为＝＝；
，即变阻器分得的电压是定值电阻的＝
）①右；②“
＝可得，
′＝＝＝
＝＝＝
＝＝＝都断开时，小灯泡L恰能正常发光。
求
的电流，
根据欧姆定律可得，的阻值：
的电流，
，
则变阻器接入电路的阻值不得小于，。
九年级物理全册第17章欧姆定律单元达标精品检测试卷含解析新版
第17章《欧姆定律》单元达标精品检测试卷说明：本试卷满分100分，考试时间90分钟一、选择题(12个小题，每小题2分,共24分）1．根据表格中数据，下列说法正确的是（）物质铁铝铜煤油ρ/（kg/m3）7。
9×1032.7×1038。
9×1030.8×103c/[J/（kg•℃)］0。
46×1030.88×1030.39×1032.1×103长lm、横截面积1mm2的导线在20℃时的电阻值/Ω0。
0960.0270.017/A．质量相同的铜块和铝块，铜块的体积更大B．体积相同的正方体铜块和铁块放在水平桌面上，物块对桌面的压强p与其边长L的关系图象如图，则图线a表示铁块的p 与L的关系C．将质量相同的铁块和铝块均匀拉成长度相同的铁线和铝线，串联后接入电路中，则铁线两端的电压更大D．煤油和水体积之比为2：1,吸收热量之比为12：5,则升高温度之比为3：1【答案】D．【解析】本题为学科综合题，考查了重力公式、密度公式、压强公式、吸热公式、欧姆定律的应用以及影响电阻大小的因素，知识点多、综合性强，属于难题。
A．由表中数据可知，铜的密度大于铝的密度,由V=可知质量相同的铜块和铝块,铝块的体积更大,故A错；B．体积相同的正方体铜块和铁块放在水平桌面上，物块对桌面的压强p=====ρgL，可见当边长相同时，密度大的压强大,由于铜的密度大于铁的密度，所以铜块产生的压强比铁块产生的压强大，图线a表示铜块的p与L的关系，故B错；C．由表中数据可知，长度、横截面积相同的铁线的电阻大于铝线的电阻．质量相同的铁块和铝块，因为铁的密度大于铝的密度、V=可知铁块的体积小于铝块的体积，均匀拉成长度相同的铁线和铝线，由V=Sh可知铁丝的横截面积小于铝丝的横截面积；均匀拉成长度相同的铁线的电阻大于铝线电阻，串联后接入电路中，由U=IR可知铁线两端的电压更大，故C正确；D．由表中数据可知，煤油和水密度之比ρ煤油：ρ水=0.8：1=4:5；比热容之比c煤油：c水=2.1：4.2=1：2；煤油和水体积之比V煤油：V水=2：1，由m=ρV可得质量之比m煤油:m水=ρ煤油V煤油：ρ水V水=4×2：5×1=8：5;因为Q吸=cm△t，吸收热量之比Q煤油：Q水=12：5,比热容之比所以升高温度之比：△t煤油：△t水=：=：=3:1，故D正确．2。
人教版九年级物理上册 单元清 检测内容：第十七章 欧姆定律
检测内容：第十七章欧姆定律得分卷后分评价一、选择题(本大题共10小题，每小题3分，共30分)1．关于电流、电压和电阻的关系，下列说法正确的是(C)A．当导体两端的电压为零时，电阻也为零B．通过导体的电流越小，导体的电阻越大C．定值电阻两端的电压越大，通过该电阻的电流就越大D．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比2．如图所示，R1＞R2，所有元件完好，开关闭合，电流表A的示数是1 A，则电流表A1的示数(A)A．小于0.5 A B．等于0.5 A C．大于0.5 A D．等于1 A第2题图第3题图第4题图3．(宁夏中考)如图所示，电阻R2的阻值为15 Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A。
下列说法正确的是(A)A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5 AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5 A4．如图所示是某煤气泄漏检测装置的简化电路图，其中电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法正确的是(C)A．煤气浓度增大时，电流表示数将减小B．煤气浓度增大时，电压表示数将减小C．煤气浓度减小时，电压表与电流表的比值将不变D．煤气浓度减小时，电压表与电流表的比值将变大5．(武汉中考)如图所示，电源电压15 V保持不变，滑动变阻器的滑片P在最右端。
闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5 A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2 A，则电阻R3的阻值是(C) A．20 ΩB．30 ΩC．45 ΩD．50 Ω第5题图第6题图6．(北京期末)小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I－U图象，如图所示。
九年级物理《欧姆定律》单元测验卷
初三物理《欧姆定律》单元测验一、选择题（36分）1．由欧姆定律公式可导出R＝U／I，对此表达式下面说法中正确的是（）A．导体两端电压为零时，导体的电阻为零B．导体两端电压越大，导体的电阻越大C．通过导体的电流越大，导体的电阻越小D．导体电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示2．两个小灯泡，连接在同一电路中，用电流表测得每个灯泡流过的电流相等，则A．两灯一定是并联B．两灯一定是串联C．两灯可能是并联也可能是串联D．无法判断3．下列用品中，通常情况下属于导体的是A．橡胶手套B．玻璃杯C．塑料盆D．钢尺4．在下面四位科学家中，以其名字命名电流单位的是A．法拉第B．焦耳C．安培D．欧姆5．在如图1所示的电路中，电源电压不变，闭合开关，电路正常工作。
但过了一段时间，小灯泡发生断路，这时A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小6．如图2所示的电路中，各个元件均能正常工作。
当开关闭合后，下列说法正确的是A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动7．小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系8．如图3所示的电路中，R1=4Ω，R2=6Ω，闭合开关S后，电流表A1与A2读数之比为A．2：3 B．3：2 C．3：5 D．2：5图2图1图49．如图4所示的电路中，闭合S, 当开关 S 1从断开到闭合的过程中，下列说法中正确的是( ) A ．S 1闭合后电流表 A 1、A 2示数相等 B ．S 1 闭合后电流表 A 1的示数比 A 2大 C ．S 1闭合后电流表 A 1、A 2示数大小无法判断 D ．S 1闭合后电流表 A 1的示数比 A 2小10．小刚同学用图5所示的电路研究电流跟电阻的关系。
《欧姆定律》单元测试及答案
《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。
图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。
小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。
他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。
欧姆定律单元测试题(含答案)
欧姆定律单元测试题(含答案)一、欧姆定律选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。
在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．甲图是小灯泡L和电阻R的I-U图象。
(完整版)新人教版第17章-欧姆定律单元测试题及答案
S AR P R 1a b图2-1第十七章 欧姆定律单元测试题一、选择题1. 电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。
人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做 （ ）A. 控制变量法B. 模型法C. 类比法D. 归纳法 2．下面说法正确的是 （ ）A ．电路断开后，电路中的电流为零，因此电源电压也为零B ．电路两端只要有电压，电路中就一定有电流C ．电压表有一定的量程，使用时选择的量程越大越好D ．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等3. 将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是 （ ）A. 两灯中的电流不相等，甲灯中电流大于乙灯中电流B. 两灯中的电流不相等，乙灯中电流大于甲灯中电流C. 两灯中的电流相等D. 无法判断两灯中电流的大小4．在如图2-1所示的电路中，电池的电压为12V ，滑动变阻器R 的最大阻值是50Ω，电阻R 1的阻值为10Ω．当变阻器的p 端从a 端滑向b 端时，电流表的变化范围是（ ）A ．0.24A ～0.2AB ．0.2A ～0.24AC ．1.2A ～0.2AD ．0.2A ～1.2A5、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是A ．改变电路中的电流 B ．改变被测电阻的阻值 C ．改变被测电阻两端的电压 D ．保护电路6．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是： （ ）Ａ．灯泡亮、电压表有示数 Ｂ．灯泡亮、电压表无示数 Ｃ．灯泡不亮、电压表有示数 Ｄ．灯泡不亮、电压表无示数7．如下图所示，电源电压为6V,当开关S 闭合后，只有一只灯炮发光，且电压表的示数为6V ，产生这一现象的原因可能是（ ）A ．灯L 1处短路B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路SA 1A 2A 3L 1L 2 8．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）A ．总电流增大B ．总电压增大C ．总电阻增大D ．总电压、总电流都不变 9、如右图两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化（ ） A ．L 1、L 2都变亮 B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 10．关于导体的电阻,下面说法正确的是（ ）A ．加在导体两端的电压越大,导体的电阻越大B ．通过导体的电流为零,导体没有电阻C ．通过导体的电流越大,导体的电阻越小D ．电阻是导体本身的一种性质.二、填空题11. 使用电流表测电流之前应注意两个事项：（1）检查指针是否指在 ；（2）明确它 的 和 。
人教版物理第十七章欧姆定律单元测试题(含答案)全
可编辑修改精选全文完整版物理第十七章欧姆定律单元测试题一、选择题1. 电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。
人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做（）A. 控制变量法B. 模型法C. 类比法D. 归纳法2.如图所示，电源两端的电压恒定。
闭合开关S1，小灯泡发光，再闭合开关S2，则（）A.小灯泡变亮B.电流表示数变小C.电压表示数不变D.电路的总电阻变大3．最先研究电流与电压、电阻并得出三者之间关系的科学家是（）A．欧姆B．伽利略C．牛顿D．奥斯特4．根据欧姆定律可以得到公式R=U/I，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变5．一段导体两端电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减少到2.0V，导体中的电流变为（）A．2.0A B．0.25A C．3.0A D．0.50A6、如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A.电路中的电流为零B.灯泡两端电压为零C.电灯的电阻为零D.电源两端的电压不为零7.在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是（）A. 可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大C. 可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小8．根据欧姆定律可以得到公式R=U/I，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变9．某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒，采用电压为6 V的蓄电池作电源。
欧姆定律单元测试题(含答案)
欧姆定律单元测试题(含答案)一、欧姆定律选择题1．根据欧姆定律公式I＝U/R，可变形得到R＝U/I、U＝IR下列说法中正确的是（）A. 由U＝IR可得：导体两端的电压与通过导体的电流成正比，与导体的电阻成反比B. 由R＝U/I可得：某段导体两端电压为0时，导体电阻为0C. 由R＝U/I可得：导体两端的电压跟通过导体电流的比值等于这段导体的电阻D. 由R＝U/I可得：导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比【答案】 C【解析】【解答】解：A、电压是产生电流的原因，没有电压不会产生电流，因此根据欧姆定律的内容正确的说法为：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，A不符合题意；BD、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；某段导体两端电压为0时，导体的电阻不为0，BD不符合题意；C、由欧姆定律的变形公式R＝可知，导体电阻大小等于导体两端的电压跟通过导体电流的比值，C符合题意。
故答案为：C。
【分析】（1）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
（2）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关。
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．4．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
欧姆定律单元测试题(含答案)
欧姆定律单元测试题(含答案)一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】 D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
九年级物理欧姆定律单元测试卷
欧姆定律A组一、单选题：1、关于公式R=U/I，下面说法正确的是：（）A、加在导体两端的电压越大，电阻就越大B、通过导体的电流强度越大，电阻就越小C、导体的电阻，在数值上等于导体两端的电压与通过该导体电流强度之比D、导体的电阻与导体两端的电压成正比，与通过导体的电流强度成反比2、下面说法中，正确的是：（）A、电路中几个导体的电流强度相等，这几个导体一定是串联的B、电路中几个导体两端的电压相等，这几个导体一定是并联的C、串联电路的总电阻，一定大于电路中的任一个电阻D、并联电路的总电阻，一定大于电路中的任一个电阻3、两个阻值相等的电阻，串联后的总电阻为60欧姆，若将它们并联后接在6伏特的电源两端，则通过干路的电流强度是：（）A、4安培B、0.8安培C、800 毫安D、400毫安4、两个阻值相等的电阻，并联后的总电阻是10欧姆，则它们串联后的总电阻是：（）A、5ΩB、10ΩC、20ΩD、40Ω6、某导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，则该导体的电阻和通过它的电流是：（）A、5Ω，1.2AB、5Ω，2AC、7.5Ω，0.8AD、12.5Ω，0.8A7、若在电压不变的电源上．接入一个4Ω的电阻时，通过电路的电流是3A，当再在这个电路上串接入一个电阻R时，通过电路的电流是1A，则电阻R的阻值为：（）A、12ΩB、30ΩC、80ΩD、40Ω8、如图8一7所示，电源电压为9V，定值电阻R＝5Ω，滑动变阻器匕的最大值为4Ω那么当滑动片P由变阻器的a端滑向b端时，电压表的示数是（）A、由0逐渐增大到9VB、由0逐渐增大到5VC、由0逐渐增大到4VD、由4V逐渐减小到09、在图8一8的电路中，闭合电键后，灯都正常发光，伏特表和安培表均有示数，在某一时刻突然两灯熄灭，且伏特表的示数变大，安培表的示数为0，此时电路中可能出现的故障是：（）A、安培表烧坏B、灯L1断路C、灯L2断胳D、灯L2短路10、在图8一9所示的电路中若电源电压为14伏，当电键S闭合时电流表的示数为0.5A，电压表的示数为4V，则R2的电阻值是：（）A、0.28ΩB、20ΩC、8ΩD、4Ω二、多选题1、在如下图所示的电路中，每个电阻阻值都是10欧姆。
欧姆定律单元测试题(含答案)
欧姆定律单元测试题(含答案)一、欧姆定律选择题1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.2．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
完整word版,《欧姆定律 》单元测试题及答案
一、选择题1.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（）A、L1和L2都变亮B、L1和L2都变暗C、L1变亮，L2变暗D、L1变暗，L2不变第1题第3题第4题2.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（）A.干路电流为3AB.L1的电阻小于L2的电阻C.L1两端的电压小于L2两端的电压D.并联电路中各支路电流一定不同3.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（）A、小灯泡两端的电压为3VB、小灯泡两端的电压为1.5VC、向右移动滑片P，电流表压数变小D、向右移动滑片P，电流表示数变大4.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（）A.6伏B.7.5伏C.9伏D.15伏5.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A的电流与其两端的电压成正比B.导体A的电阻大于导体B的电阻C.当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A第5题第6题第7题6.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )7.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题8.若导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电流强度为________A；若两端电压为零，则该导体的电阻为________Ω.9.如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为_________A，R1的阻值为_________Ω.10.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）11.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V的电路上，需要给它________联一个_______Ω的电阻.12.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为___________A.第10题第12题第13题13.如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V.则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V.14.如图所示，是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.（1）当油箱向外输油时，油量表的示数将.（2）若图中电源电压为24V，电流表的量程为0-0.6A，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R/的最小阻值应是_Ω.三、计算题15.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其中一个元件Ro进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示.U/V 0.40 0.60 0.80 1.00 1.20 1.50 1.60I/A 0.20 0.45 0.80 1.25 1.80 2.81 3.20(1)根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由.(2)把元件R.接人如图所示的电路中，闭合开关后，电流表读数为1.8A.已知电路中的电源电压为3V，此时定值电阻R的电阻为多大?16.如图所示，电源电压6V不变，滑动变阻器R1的最大阻值是20 ，当S断开，把滑片P滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值.答案一、选择题1.D2.A3.B4.B5.B6.C7.B二、填空题860 0.05 609. 0.1 40 10.变大变大11.串60 12 . 5 0.613. 12 24 6三、实验与探究题14.（1）减小（2）40四、计算题15.（1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（2）1Ω.16.当S断开，把滑片P滑至b端时，R2与R1串联，I1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S闭合，把滑片P滑至a端时，R2与L并联，U L=U2’=6VI2’=U2’/R2=6V/10Ω=0.6AI L=I-I2’=0.4AR L=U L/I L=15Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律单元过关测试题（满分100分时间：45分钟）班级姓名小组得分
一、选择题（本题有8小题，每小题3分，共24分）
1.若一段铜线的电阻为R，两端电压为U，通过电流为I，下列说法中错误的是( )
A.R由铜线的长度和横截面积决定
B.R的大小与U有关
C.铜线的电阻对电流有阻碍作用
D.R的大小与I无关
2.下列做法中，符合安全用电原则的是( )
A.用湿抹布擦拭亮着的电灯泡
B.发现有人触电时，立即用手将其拉离电源
C.为了固定导线，可以将有绝缘外皮的通电导线直接绕在钉在墙上的铁钉上
D.即使站在绝缘体上，也不允许人体的不同部分同时接触火线与零钱
3.现有两个阻值不等的未知电阻R1和R2,为了分辨它们的阻值大小，几个同学分别设计了如图1所示的四种电路（图中小灯泡规格相同），其中不可行的是( )
4.小刚用图2所示电路探究“—段电路中电流跟电阻的关系”。
在此实验过程中，当
A、B两点间的电阻由5Ω更换为10Ω后，为探究上述问题，他应该采取的唯一操作是( )
A.保持变阻器滑片不动
B.将变阻器滑片P适当向左移动
C.将变阻器滑片P适当向右移动
D.适当增加电池的节数
5.有两个滑动变阻器分别标着“20Ω1A”和“50Ω1.5A”字样，当把它们串联在电路中使用时．则电路中允许通过的最大电流是( )
A. 0.5A
B. 1A
C. l.5A
D. 2.5A
6.两只电阻组成串联电路．R1与R2电阻值之比是3:1，则串联电路两端总电压与R1两端电压之比是( )
A. 4：3
B. 3：1
C.1：3
D.1：4
7.如图3所示，电源电压不变，闭合开关S，将滑动变阻器的滑
片P向右端滑动过程中，电流表A1和A2,电压表V的示数变化情况是（）
A.A1示数变小，A2示数变小，V示数不变
B.A1示数不变，A2示数变小，V示数不变
C.A1示数不变，A2示数变大，V示数变小
D.A1示数变小，A2示数变大，V示数变小
8.有两个阻值不同的电阻R1、R2，它们的电流随电压变化的I－U图象
，并联后的总电阻为
如图4所示，如果R1、R2串联后的总电阻为R
串
R并，则关于R串、R并的I－U图象所在的区域，下列说法中正确的是
( )
A.R串在II区域，R并在III区域
B.R串在III区域，R并在I区域
C. R串在I区域，R并在II区域，
D.R串在I区域，R并在III区域
二、填空题（每空1分，共23分）
9.在生活中我们常见到的电线芯通常是用____或____制造的。
铁在自然界很丰富，价格也较便宜，却极少用铁来做电线芯，这其中的原因是______________
10.如图5，电源电压恒定，R1＝15Ω、R2＝10Ω。
当R1增大到20
Ω时，电压表示数将，若将R1除去，电压表示数将，
电流表示数将。
（选填增大、不变、减小）
ll.某段导件两端电压为4V时，通过它的电流是0.5A；若它两端电
压升为8V时，则该段导体的电阻是，通过它的电流是____；
若要使通过它的电流为0.4A，必须把导体两端电压调到。
12.两个电阻之比是R1:R2＝2:5．当把它们串联在电路中使用时，通过它们的电流之比是，它们两端的电压之比是；如果把它们并联在电路中，通过它们的电流之比是。
13.如图6所示，电源电压保持不变，电阻R1=R2=R3＝10Ω。
要使
R2、R3并联，应闭合开关，此时电流表的示数为I1；要
使R1、R2串联，开关S1、S2应（填“断开”或“闭合”），
此时电流表的示数为I2；则I1:I2= 。
14.已知R1＝4Ω，R2＝6Ω，把它们串联在电路中，则总电阻
是Ω，这时测得通过R l的电流是1A，则R2两端的电压是V，电源电压是V。
l5.如图7所示的电路中，电源电压U不变，当开关S闭合时，
滑动变阻器的滑片P向上移动，则电流表的示数将，电压表示数将（选填增大、不变、减小）。
当开关S断开时，则电压表示数。
（填写“有”或“无）
16.如图8所示电路，电源电压保持不变，电阻R1＝5Ω，R2＝15Ω。
(1)若开关S1、S2都断开时，电流表示数为0.2A，则电源电压是____V；
(2)若开关S1、S2都闭台时，电流表示数0.9A，则通过电阻R3的电
流是_______A，电阻R3的阻值是。
三、实验探究题（每空2分、作图5分）
17.如图9甲所示为用伏安法测灯泡电阻的电路图，待测灯泡电阻约10Ω。
(1)开关在闭合前，图甲的滑动变阻器的滑片应位于变阻器的端（填a或b）。
（2）电压表应选的量程，电流表应选量程。
(3)根据电路图，将图9乙实物用笔画线代替导线连接起来。
(4)某同学在实验过程中发现：闭合开关后电流表指针向左偏转，其原因可能是：____
(5)若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数较大，则电路中发生故障的原因是____
四、计算题（18题17分、19题20分）
18．如图所示，电阻R1=12欧。
电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。
问：电源电压为多大？电阻R2的阻值为多大？
19.如图10所示的电路，R1=30Ω，R2=10Ω，开关S闭合后，电流表A的示数为0.4A，求：(l)电源电压；(2)通过R2的电流；(3)干路中的电流。
