消防主机操作说明

消防主机操作说明

北大青鸟JBF-11S消防主机一般性操作说明一、消音:当主机发生报警信息,联动信息,故障信息时声响,按“消音”键即可消音。

二、复位:当主机屏幕显示有火警,联动,故障信息且该火警信息,联信息或故障信息已被排除时,按“复位”键可将主机恢复至正常监控状态。

三、隔离/释放设备隔离设备:此操作用于发生误报警的或故障的设备,但又不能及时处理的情况。

释放设备:当被隔离的设备经处理恢复正常即可对其进行释放操作,使其恢复正常工作。

操作方法如下:按“设置”键→输入密码“111”→选择2项“故障部件隔离”即按数字键2→根据提示输入回路号和地址号→按“隔离”键将设备隔离,按“解除”键将被隔离设备释放→按“退出”键四、打印机的控制及换纸开关打印机:按“设置”键→输入密码“111”→选择3项“打印机开关设置”即按数字键“3”→按“开”或“关”键→退出老主机换纸:1 将打印机设置在开启状态2 先按打印机上“SEL”,再按“LF”键,使打印机在进纸状态(打印机有呼呼声响)3 将打印纸的端部剪成20度左右插入打印机的进纸口,让纸慢慢的进入4 待纸从打印口出来后,按“SEL”即完成打印纸的安装新主机换纸:1 将打印右边按钮按下,打印机会自动打开,然后将热敏打印纸(超市收银纸)光滑一面朝上,放入打印机,闭合打印机即可。

五、校对时间按“设置”键→密码“111”→选1项“日期和时钟”→根据提示输入准确的日期和时间,按“确认”键→退出六、气体灭火方式和设置按“设置”键→密码“111”→选X项“气体灭火控制方式”→根据提示输入准确的控制状态。

七、主机控制方式和设置1、有多线盘的控制方式由第一块多线控制盘决定。

2、没有多控制盘,按“设置”键→密码“111”→选X项“控制方式”→根据提示输入准确的控制状态。

八、消防控制主机自检按“设置”键→密码“111”→选X项“主机自检”→根据提示输入机器号00,按确定键即可。

九、新主机设置有部分变化,根据情况设置.注:安装设置,系统设置菜单中禁止操作;如果进行不当的操作造成的后果自负。

JB-TB-JBF-11S火灾检测与报警系统

JB-TB-JBF-11S火灾检测与报警系统

(5)消 防 报 菩 控 制 器 检 查 :工 作 正 常 ;
(l)供 电 检 查 检 查 :供 电 正 常 ;
二、作业 前检查
பைடு நூலகம்
(2)可 燃 报 菩 控 制 器 检 查 :画 面 无 报 菩 ; (3)蓄 电 池 检 查 :电 压 正 常 ; (4)传 感 器 、 探 测 器 检 查 工 作 正 常 ,无 故 防 ;
设备型 号+名称
JB-TB-JBF-11S火灾检测与报警系统操作规程
劳动防 护要求 劳保着装整齐(正确穿好防静电工服、工鞋,佩戴安全帽)
操作步 骠
重点操作内容
(1)供 电 检 查 检 查 :供 电 正 常 :
一、日常 检查
(2)可 燃 报 菩 控 制 器 检 查 :画 面 无 报 菩 : (3)蓄 电 池 检 查 :电 压 正 常 ; (4)传 感 器 、 探 测 器 检 查 工 作 正 常 ,无 故 防 ;
5.自检操作: 输入复位密码,在控制器上按顺序依次按下的“自检"键和
“ 确 认 ” 键 ,可 对 控 制 器 各 项 功 能 进 行 自 检 ,自 动 检 测 键 盘 、 指 示灯、数码管、液晶屏幕及户音等。
333 qqq
五、操作 后检查
(1)消 防 报 菩 控 制 器 检 查 :无 故 障 、 无 报 菩 ; (2)可 燃 报 菩 控 制 器 检 查 :无 故 障 、 无 报 菩 ; (3)传 感 器 、 探 测 器 检 查 ::无 故 障 、 工 仵 正 常 ;
2. 设置操作:
导 致 设 备 故 障 I自 检 记 录 。
( 1 ) 按 F2选 择 “ 设 置 ” 功 能 ,显 示 页 面 要 求 输 入 用 户 密 码 (控
制器的默认密码是111)。 ( 2 ) 输 入密码 后进入 设 置菜 单 ,可以进行如下操作:校日期和时

北大青鸟操作手册范本

北大青鸟操作手册范本

第一章系统概述JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。

控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮, 消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。

JBF-11S控制器可以是壁挂式,也可以是入柜式。

JBF-11S控制器根据容量分为1回路、2回路、4回路和8回路四种机型,每回路的容量:127个报警点+64个联动点+15台火灾显示盘。

JBF-11S控制器特点1.两总线无极性,采用地址编码技术。

整个系统只用几根总线,建筑物布线极其简单,布线路径及方式任意(可以是树枝状,也可以是环状),且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,全部采用汉字显示。

各种操作以菜单形式给出提示,显示内容一目了然,用起来清楚、直观,实现了良好的人机对话。

3.所接探测器模块等内嵌微处理器。

LN2100光电感烟探测器和LN2110电子感温探测器检测的是模拟量信号,微处理器通过软件对所测的模拟量信号进行监视及分析,从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿,保证火灾报警的可靠性。

4. 黑匣子功能。

控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

5.极强的抗干扰能力。

控制器无论是硬件还是软件都有极好的抗干扰措施,控制器能在电磁干扰强的环境使用。

6.无主从组网方式。

可以多台控制器连接组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其它控制器得到反应。

从而可以组成非常大的报警系统。

7.超强的系统容量。

单台控制器随种类不同,可以组成系统总点数从127点到1016点, 组网后系统容量更大。

青鸟JBF-11S火灾自动报警系统培训资料V5.0版

青鸟JBF-11S火灾自动报警系统培训资料V5.0版

青鸟JBF-11S火灾自动报警系统操作使用说明(V5.0版)一、系统功能:本系统的主要作用是对火灾进行早期探测,在火灾初期及时得到火警信息,以便及早控制、扑救、对人员进行疏散。

当大楼内有风机、风阀、喷淋泵、消防泵、消防电梯、消防广播、卷帘门等防火、灭火设备,且与本系统连接时,在人为控制不了火灾时,可以通过本系统自动启动现场的灭火设备。

具体功能依据设计图纸要求及甲方要求有所不同。

二、系统组成:除了安装在控制室内的控制器外,只作报警的系统,其现场有感烟探测器、感温探测器、手动报警按钮、消火栓报警按钮等。

根据设计图纸要求,和现场具体情况而确定具体的现场设备。

这些探测部件都安装在现场,感烟探测器检测到的烟雾值超过设定的标准时,其产生火警信息传送到控制器,控制器发出声音,报出火警。

温感探测器是当其感应到的温度超过其设定值时(65~75℃),向控制器发出警报;而手动报警按钮,消火栓报警按钮是用于人为确认火警,须有人手动按下,才能报出火警。

当现场有防火、灭火设施时,会增加输出模块、输入模块。

输出模块用来控制现场灭火设施的启、停(迫降),如控制消防泵、喷淋泵、消防电梯;输入模块用来检测这些灭火设施的相关信息,如用来检测喷淋管道内是否有水流动的水流指示器与压力开关。

三、控制器的工作状态及操作:注意:控制器的一级操作密码为“111”1、控制器正常监视状态无任何音响发出;火警灯、故障灯不亮;主电运行灯常亮;液晶无任何火警,故障,联运信息显示,时钟每隔1秒钟刷新一次;液晶在正常监视状态下运行一段时间后,若无任何操作,将进入屏幕保护状态,液晶的前景光灯自动关闭。

按下任一键后,将恢复正常显示状态。

2、控制器报火警时的状态及处理方法(建议)控制器报火警时,显示报警部位和报警时间,当火警部位比较多时可分屏显示;按“F3”可以进行火警信息的查询;如果有联动时在联动信息窗口显示联动部位和联动时间,以及联动停止和停止时间;控制器显示详细报警中文地址;控制器声报警(救火车声响);控制器光报警(火警ALARM灯亮);显示报警地址、首址、报警总数;如果配接打印机将打印报警信息、报警时间;存储报警地址和报警时间;满足事先编制好的联运逻辑关系,且自动处于允许状态时,可联动输出,按“F4”可以进行联动信息的查询;控制器报火警后,首先按下消音键,火警声响停止,观察报火警地址,确定具体场所,派人查看,进行相关处理。

北大青鸟操作手册

北大青鸟操作手册

第一章系统概述JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。

控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮, 消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。

JBF-11S控制器可以是壁挂式,也可以是入柜式。

JBF-11S控制器根据容量分为1回路、2回路、4回路和8回路四种机型,每回路的容量:127个报警点+64个联动点+15台火灾显示盘。

JBF-11S控制器特点1.两总线无极性,采用地址编码技术。

整个系统只用几根总线,建筑物布线极其简单,布线路径及方式任意(可以是树枝状,也可以是环状),且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,全部采用汉字显示。

各种操作以菜单形式给出提示,显示内容一目了然,用起来清楚、直观,实现了良好的人机对话。

3.所接探测器模块等内嵌微处理器。

LN2100光电感烟探测器和LN2110电子感温探测器检测的是模拟量信号,微处理器通过软件对所测的模拟量信号进行监视及分析,从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿,保证火灾报警的可靠性。

4. 黑匣子功能。

控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

5.极强的抗干扰能力。

控制器无论是硬件还是软件都有极好的抗干扰措施,控制器能在电磁干扰强的环境使用。

6.无主从组网方式。

可以多台控制器连接组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其它控制器得到反应。

从而可以组成非常大的报警系统。

7.超强的系统容量。

单台控制器随种类不同,可以组成系统总点数从127点到1016点, 组网后系统容量更大。

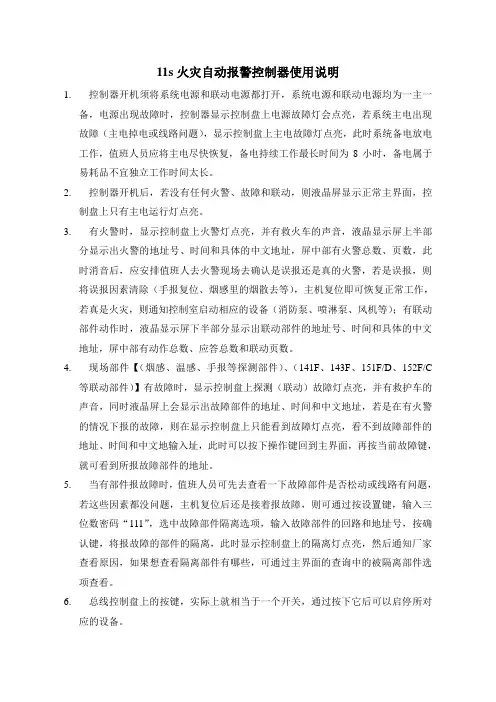

11s控制器使用说明

11s控制器使用说明

11s火灾自动报警控制器使用说明1.控制器开机须将系统电源和联动电源都打开,系统电源和联动电源均为一主一备,电源出现故障时,控制器显示控制盘上电源故障灯会点亮,若系统主电出现故障(主电掉电或线路问题),显示控制盘上主电故障灯点亮,此时系统备电放电工作,值班人员应将主电尽快恢复,备电持续工作最长时间为8小时,备电属于易耗品不宜独立工作时间太长。

2.控制器开机后,若没有任何火警、故障和联动,则液晶屏显示正常主界面,控制盘上只有主电运行灯点亮。

3.有火警时,显示控制盘上火警灯点亮,并有救火车的声音,液晶显示屏上半部分显示出火警的地址号、时间和具体的中文地址,屏中部有火警总数、页数,此时消音后,应安排值班人去火警现场去确认是误报还是真的火警,若是误报,则将误报因素清除(手报复位、烟感里的烟散去等),主机复位即可恢复正常工作,若真是火灾,则通知控制室启动相应的设备(消防泵、喷淋泵、风机等);有联动部件动作时,液晶显示屏下半部分显示出联动部件的地址号、时间和具体的中文地址,屏中部有动作总数、应答总数和联动页数。

4.现场部件【(烟感、温感、手报等探测部件)、(141F、143F、151F/D、152F/C等联动部件)】有故障时,显示控制盘上探测(联动)故障灯点亮,并有救护车的声音,同时液晶屏上会显示出故障部件的地址、时间和中文地址,若是在有火警的情况下报的故障,则在显示控制盘上只能看到故障灯点亮,看不到故障部件的地址、时间和中文地输入址,此时可以按下操作键回到主界面,再按当前故障键,就可看到所报故障部件的地址。

5.当有部件报故障时,值班人员可先去查看一下故障部件是否松动或线路有问题,若这些因素都没问题,主机复位后还是接着报故障,则可通过按设置键,输入三位数密码“111”,选中故障部件隔离选项,输入故障部件的回路和地址号,按确认键,将报故障的部件的隔离,此时显示控制盘上的隔离灯点亮,然后通知厂家查看原因,如果想查看隔离部件有哪些,可通过主界面的查询中的被隔离部件选项查看。

北大青鸟操作手册

北大青鸟操作手册
当系统存在某些故障而又未被修复后时,会影响火警优先功能,这在应用中应注意到:
1.当本部位探测器损坏后部位出现火警
2.总线部分故障(如总线开路或短路等)
实时时钟
实时时钟包含有年、月、日、时、分、秒。DS12887实时时钟芯片在火警、故障或关机情况下仍能正常走时,控制器能准确记录各种报警时间。
自动打印(可配置)
JBF-141F输出模块接在L1、L2上。
JBF-151F/D楼层显示器接L1、L2、V、G上,L1、L2接法不分极性,V、G是供电电源,不可反接。
JBF-171F隔离模块的2个端子与控制器相连,另两个端子与探测器相连或与下一级隔离模块相连。
V
G
L2
L1
171F
隔离模块
LN2100LN2110151F/D101F131F141F非编址
网络功能:
1.系统网络接线
系统采用CAN总线技术,控制器内部各功能板之间以及各联网控制器之间可通过两条总线挂接,具有高通信速率、高性能价格比、监控能力强等优点。
2.网络连线要求
系统联网用的连接线必须为双绞线,线径不小于1.5平方毫米,距离不超过2公里,超过2公里的可以通过增加网络通讯中继器方法延长,每加1个中继器,距离可加长2公里.
7.超强的系统容量。单台控制器随种类不同,可以组成系统总点数从127点到1016点,组网后系统容量更大。总线单回路容量:127个报警点+64个联动点+15台火灾显示盘。同时可实现控制器多台组网运行,数量最多可达31台,基本能满足用户各种需求。
8.现场联动逻辑编程技术。可以实现单台控制器的任意逻辑编程,编程简单方便。
第一章系统概述
JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。控制器可以同时实现火灾报警和灭火联动两种功能,可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮,消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。

北大青鸟11S操作手册

北大青鸟11S操作手册

北大青鸟11S操作手册1. 产品介绍北大青鸟11S是一款基于Windows操作系统的笔记本电脑,主要适用于学生、办公人员等日常办公和娱乐使用。

其配置如下:•处理器:英特尔酷睿i5-8265U•内存:8GB DDR4 2400MHz•存储:256GB SSD固态硬盘•显示屏:14英寸 1080P高清屏幕•电池:42Wh长续航电池2. 开机与关机2.1 开机按下电源键(位于电脑左上角),屏幕会显示北大青鸟品牌LOGO,然后进入Windows系统的登录画面。

初次使用时,需要设置管理员账户及密码。

2.2 关机在电脑界面左下角,可以找到Windows的开关按钮,点击后弹出菜单,在其中选择关机即可关机。

3. 常见操作3.1 系统设置在电脑桌面上,找到Windows图标(位于屏幕左下角),点击后,可以进入设置(齿轮状图标),选择其中的“系统设置”,可以对电脑的系统进行设置,如更改桌面背景、调节显示器亮度、更改系统语言等。

3.2 文件存储电脑默认保存文件的位置为“文档”文件夹,可以在“文件浏览器”中打开该文件夹,将自己的文件存放在相应的文件夹中。

也可以通过“文件浏览器”创建新的文件夹,更方便地管理文件。

3.3 软件安装在电脑桌面上或者文件浏览器中找到软件安装包(通常以“.exe”结尾),双击打开后,按照软件安装界面的提示完成软件安装。

若安装提示需要管理员权限,需要输入管理员密码。

3.4 Wi-Fi连接在电脑界面右下角,找到Wi-Fi图标,可以查看已连接的网络或搜索其他网络。

若需要连接其他网络,则需要输入网络密码。

连接成功后,Wi-Fi图标右部会显示已连接的Wi-Fi名称。

3.5 打印机连接在电脑界面左下角,找到Windows图标,点击后,选择“设置”,在“设备”中选择“打印机与扫描仪”,然后点击“添加打印机或扫描仪”,可以搜索到无线或有线打印机,并进行连接操作。

4. 常见问题解答4.1 在电脑上无法打印1.检查打印机是否连接电源、是进纸、缺墨等问题。

JBF-11S控制器使用说明书-V5.0

JBF-11S控制器使用说明书-V5.0

目录第一章控制器的特点 (3)第二章控制器特性 (4)2.1控制器组成 (4)2.2控制器结构 (4)2.3技术特性 (4)第三章控制器主要功能 (5)第四章安装调试步骤 (6)4.1系统设计要求 (6)4.2现场调试 (6)第五章报警显示说明 (7)5.1控制器正常监视状态 (7)5.2控制器报火警 (7)5.3控制器联动输出 (7)5.4控制器报故障 (8)5.5控制器报隔离 (9)5.6控制器液晶屏亮度调节 (9)5.7控制器声光指示 (10)第六章控制器操作 (11)6.1联动操作 (11)6.2设置操作 (112)6.2.1 校日期、时间操作 (12)6.2.2部件隔离 (13)6.2.3 打印机开关选择 (13)6.2.4 联动方式控制 (13)6.2.5 网络复位 (14)6.2.6 安装设置 (14)6.2.6.1 自动登记 (15)6.2.6.2 手动登记 (15)6.2.6.3 联动逻辑编程 (16)6.2.6.4总线控制盘地址对应关系设置 (16)6.2.6.5汉字注释手动设置 (16)6.2.6.6 设置本机地址 (17)6.2.6.7设置专线控制检测 (17)6.2.6.8组网工作模式 (18)6.2.7 出厂设置 (18)6.2.7.1 系统配置 (18)6.2.7.2清除处理 (19)6.2.7.3 设置一级密码 (19)6.2.7.4 设置二级密码 (19)6.2.7.5 集中机汉字注释设置 (19)6.2.7.6 试用期设置 (20)6.2.7.7授权码设置 (20)6.2.8打印历史记录 (21)6.2.9自检设置 (21)6.3查询操作 (21)6.3.1查询注册登记地址 (22)6.3.2查询被隔离部件 (22)6.3.3查询系统配置 (22)6.3.4联动查询 (23)6.3.5 专线设置查询 (24)6.3.6 组网控制器查询 (24)6.3.7 历史记录查询 (25)6.3.8 汉字注释查询 (25)6.4测试操作 (26)6.4.1 软件版本查询 (26)6.4.2 回路状态信号浏览 (26)6.4.3 探测器模拟量曲线 (27)6.5JBF-11S/CK50总线联动控制盘操作 (28)6.6JBF-11S/CE4气体灭火盘操作 (28)第七章联动编程语句语法规则 (29)第八章控制器打印机的安装与使用 (32)附录一汉字机内码表 (33)第一章控制器的特点1.两总线无极性,采用地址编码技术。

北大青鸟操作手册

北大青鸟操作手册

JBF-11s 控制器使用说明No.第一章系统概述JBF-11S 联动型火灾报警控制器为我公司按最新国家标准GB4717-93 和 GB16806-97 设计研制开发的 , 并通过 ISO9001 认证。

控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮,消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘( 即重复显示盘) 、气体灭火等。

JBF-11S 控制器可以是壁挂式,也可以是入柜式。

JBF-11S 控制器根据容量分为 1 回路、 2 回路、 4 回路和8 回路四种机型,每回路的容量:127个报警点 +64 个联动点 +15 台火灾显示盘。

JBF-11S 控制器特点1.两总线无极性,采用地址编码技术。

整个系统只用几根总线,建筑物布线极其简单,布线路径及方式任意(可以是树枝状,也可以是环状),且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,全部采用汉字显示。

各种操作以菜单形式给出提示,显示内容一目了然,用起来清楚、直观,实现了良好的人机对话。

3. 所接探测器模块等内嵌微处理器。

LN2100 光电感烟探测器和LN2110 电子感温探测器检测的是模拟量信号,微处理器通过软件对所测的模拟量信号进行监视及分析,从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿,保证火灾报警的可靠性。

4.黑匣子功能。

控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

5.极强的抗干扰能力。

控制器无论是硬件还是软件都有极好的抗干扰措施,控制器能在电磁干扰强的环境使用。

6.无主从组网方式。

可以多台控制器连接组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其它控制器得到反应。

北大青鸟操作手册

北大青鸟操作手册

第一章系统概述JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。

控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮, 消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。

JBF-11S控制器可以是壁挂式,也可以是入柜式。

JBF-11S控制器根据容量分为1回路、2回路、4回路和8回路四种机型,每回路的容量:127个报警点+64个联动点+15台火灾显示盘。

JBF-11S控制器特点1.两总线无极性,采用地址编码技术。

整个系统只用几根总线,建筑物布线极其简单,布线路径及方式任意(可以是树枝状,也可以是环状),且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,全部采用汉字显示。

各种操作以菜单形式给出提示,显示内容一目了然,用起来清楚、直观,实现了良好的人机对话。

3.所接探测器模块等内嵌微处理器。

LN2100光电感烟探测器和LN2110电子感温探测器检测的是模拟量信号,微处理器通过软件对所测的模拟量信号进行监视及分析,从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿,保证火灾报警的可靠性。

4. 黑匣子功能。

控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

5.极强的抗干扰能力。

控制器无论是硬件还是软件都有极好的抗干扰措施,控制器能在电磁干扰强的环境使用。

6.无主从组网方式。

可以多台控制器连接组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其它控制器得到反应。

从而可以组成非常大的报警系统。

7.超强的系统容量。

单台控制器随种类不同,可以组成系统总点数从127点到1016点, 组网后系统容量更大。

JBF-11S控制器使用说明书

JBF-11S控制器使用说明书

目录第一章控制器的特点 (3)第二章控制器特性 (4)控制器组成 (4)控制器结构 (4)技术特性 (4)第三章控制器主要功能 (5)第四章安装调试步骤 (6)系统设计要求 (6)现场调试 (6)第五章报警显示说明 (7)控制器正常监视状态 (7)控制器报火警 (7)控制器联动输出 (7)控制器报故障 (8)控制器报隔离 (9)控制器液晶屏亮度调节 (9)控制器声光指示 (10)第六章控制器操作 (11)联动操作 (11)设置操作 (112)6.2.1 校日期、时间操作 (12)6.2.2 部件隔离 (13)6.2.3 打印机开关选择 (13)6.2.4 联动方式控制 (13)6.2.5 网络复位 (14)6.2.6 安装设置 (14)6.2.6.1 自动登记 (15)6.2.6.2 手动登记 (15)6.2.6.3 联动逻辑编程 (16)6.2.6.4 总线控制盘地址对应关系设置 (16)6.2.6.5 汉字注释手动设置 (16)6.2.6.6 设置本机地址 (17)6.2.6.7 设置专线控制检测 (17)6.2.6.8 组网工作模式 (18)6.2.7 出厂设置 (18)6.2.7.1 系统配置 (18)6.2.7.2 清除处理 (19)6.2.7.3 设置一级密码 (19)6.2.7.4 设置二级密码 (19)6.2.7.5 集中机汉字注释设置 (19)6.2.7.6 试用期设置 (20)6.2.7.7 授权码设置 (20)6.2.8 打印历史记录 (21)6.2.9 自检设置 (21)6.3 查询操作 (21)6.3.1 查询注册登记地址 (22)6.3.2 查询被隔离部件 (22)6.3.3 查询系统配置 (22)6.3.4 联动查询 (23)6.3.5 专线设置查询 (24)6.3.6 组网控制器查询 (24)6.3.7 历史记录查询 (25)6.3.8 汉字注释查询 (25)测试操作 (26)6.4.1 软件版本查询 (26)6.4.2 回路状态信号浏览 (26)6.4.3 探测器模拟量曲线 (27)JB F-11S/CK50总线联动控制盘操作 (28)JBF-11S/CE4气体灭火盘操作 (28)第七章联动编程语句语法规则 (29)第八章控制器打印机的安装与使用 (32)附录一汉字机内码表 (33)第一章控制器的特点1. 两总线无极性,采用地址编码技术。

北大青鸟操作手册

北大青鸟操作手册

第一章系统概述JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。

控制器可以同时实现火灾报警和灭火联动两种功能,可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮,消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。

JBF-11S控制器可以是壁挂式,也可以是入柜式。

JBF-11S控制器根据容量分为1回路、2回路、4回路和8回路四种机型,每回路的容量:127个报警点+64个联动点+15台火灾显示盘。

JBF-11S控制器特点1.两总线无极性,采用地址编码技术。

整个系统只用几根总线,建筑物布线极其简单,布线路径及方式任意(可以是树枝状,也可以是环状),且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,全部采用汉字显示。

各种操作以菜单形式给出提示,显示内容一目了然,用起来清楚、直观,实现了良好的人机对话。

3.所接探测器模块等内嵌微处理器。

LN2100光电感烟探测器和LN2110电子感温探测器检测的是模拟量信号,微处理器通过软件对所测的模拟量信号进行监视及分析,从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿,保证火灾报警的可靠性。

4.黑匣子功能。

控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

5.极强的抗干扰能力。

控制器无论是硬件还是软件都有极好的抗干扰措施,控制器能在电磁干扰强的环境使用。

6.无主从组网方式。

可以多台控制器连接组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其它控制器得到反应。

从而可以组成非常大的报警系统。

7.超强的系统容量。

单台控制器随种类不同,可以组成系统总点数从127点到1016点,组网后系统容量更大。

北大青鸟操作手册

北大青鸟操作手册

第一章系统概述JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。

控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮, 消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。

JBF-11S控制器可以是壁挂式,也可以是入柜式。

JBF-11S控制器根据容量分为1回路、2回路、4回路和8回路四种机型,每回路的容量:127个报警点+64个联动点+15台火灾显示盘。

JBF-11S控制器特点1.两总线无极性,采用地址编码技术。

整个系统只用几根总线,建筑物布线极其简单,布线路径及方式任意(可以是树枝状,也可以是环状),且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,全部采用汉字显示。

各种操作以菜单形式给出提示,显示内容一目了然,用起来清楚、直观,实现了良好的人机对话。

3.所接探测器模块等内嵌微处理器。

LN2100光电感烟探测器和LN2110电子感温探测器检测的是模拟量信号,微处理器通过软件对所测的模拟量信号进行监视及分析,从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿,保证火灾报警的可靠性。

4. 黑匣子功能。

控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

5.极强的抗干扰能力。

控制器无论是硬件还是软件都有极好的抗干扰措施,控制器能在电磁干扰强的环境使用。

6.无主从组网方式。

可以多台控制器连接组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其它控制器得到反应。

从而可以组成非常大的报警系统。

7.超强的系统容量。

单台控制器随种类不同,可以组成系统总点数从127点到1016点, 组网后系统容量更大。

青鸟JBF-11S火灾报警系统培训资料V5.0版

青鸟JBF-11S火灾报警系统培训资料V5.0版

青鸟JBF-11S火灾自动报警系统操作使用说明(V5.0版)一、系统功能:本系统的主要作用是对火灾进行早期探测,在火灾初期及时得到火警信息,以便及早控制、扑救、对人员进行疏散。

当大楼内有风机、风阀、喷淋泵、消防泵、消防电梯、消防广播、卷帘门等防火、灭火设备,且与本系统连接时,在人为控制不了火灾时,可以通过本系统自动启动现场的灭火设备。

具体功能依据设计图纸要求及甲方要求有所不同。

二、系统组成:除了安装在控制室内的控制器外,只作报警的系统,其现场有感烟探测器、感温探测器、手动报警按钮、消火栓报警按钮等。

根据设计图纸要求,和现场具体情况而确定具体的现场设备。

这些探测部件都安装在现场,感烟探测器检测到的烟雾值超过设定的标准时,其产生火警信息传送到控制器,控制器发出声音,报出火警。

温感探测器是当其感应到的温度超过其设定值时(65~75℃),向控制器发出警报;而手动报警按钮,消火栓报警按钮是用于人为确认火警,须有人手动按下,才能报出火警。

当现场有防火、灭火设施时,会增加输出模块、输入模块。

输出模块用来控制现场灭火设施的启、停(迫降),如控制消防泵、喷淋泵、消防电梯;输入模块用来检测这些灭火设施的相关信息,如用来检测喷淋管道内是否有水流动的水流指示器与压力开关。

三、控制器的工作状态及操作:注意:控制器的一级操作密码为“111”1、控制器正常监视状态无任何音响发出;火警灯、故障灯不亮;主电运行灯常亮;液晶无任何火警,故障,联运信息显示,时钟每隔1秒钟刷新一次;液晶在正常监视状态下运行一段时间后,若无任何操作,将进入屏幕保护状态,液晶的前景光灯自动关闭。

按下任一键后,将恢复正常显示状态。

2、控制器报火警时的状态及处理方法(建议)控制器报火警时,显示报警部位和报警时间,当火警部位比较多时可分屏显示;按“F3”可以进行火警信息的查询;如果有联动时在联动信息窗口显示联动部位和联动时间,以及联动停止和停止时间;控制器显示详细报警中文地址;控制器声报警(救火车声响);控制器光报警(火警ALARM灯亮);显示报警地址、首址、报警总数;如果配接打印机将打印报警信息、报警时间;存储报警地址和报警时间;满足事先编制好的联运逻辑关系,且自动处于允许状态时,可联动输出,按“F4”可以进行联动信息的查询;控制器报火警后,首先按下消音键,火警声响停止,观察报火警地址,确定具体场所,派人查看,进行相关处理。

北大青鸟操作手册

北大青鸟操作手册

第一章系统概述JBF-11S联动型火灾报警控制器为我公司按最新国家标准GB4717-93和GB16806-97设计研制开发的,并通过ISO9001认证。

控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮, 消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播电话系统、火灾显示盘(即重复显示盘)、气体灭火等。

JBF-11S控制器可以是壁挂式,也可以是入柜式。

JBF-11S控制器根据容量分为1回路、2回路、4回路和8回路四种机型,每回路的容量:127个报警点+64个联动点+15台火灾显示盘。

JBF-11S控制器特点1.两总线无极性,采用地址编码技术。

整个系统只用几根总线,建筑物布线极其简单,布线路径及方式任意(可以是树枝状,也可以是环状),且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,全部采用汉字显示。

各种操作以菜单形式给出提示,显示内容一目了然,用起来清楚、直观,实现了良好的人机对话。

3.所接探测器模块等内嵌微处理器。

LN2100光电感烟探测器和LN2110电子感温探测器检测的是模拟量信号,微处理器通过软件对所测的模拟量信号进行监视及分析,从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿,保证火灾报警的可靠性。

4. 黑匣子功能。

控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

5.极强的抗干扰能力。

控制器无论是硬件还是软件都有极好的抗干扰措施,控制器能在电磁干扰强的环境使用。

6.无主从组网方式。

可以多台控制器连接组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其它控制器得到反应。

从而可以组成非常大的报警系统。

7.超强的系统容量。

单台控制器随种类不同,可以组成系统总点数从127点到1016点, 组网后系统容量更大。

北大青鸟操作重点手册

北大青鸟操作重点手册

第一章系统归纳JBF-11S 联动型火灾报警控制器为我公司按最新国家标准GB4717-93 和 GB16806-97 设计研制开发的 , 并经过 ISO9001 认证。

控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各各种类火灾探测零件、联动零件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮,消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔断模块、广播电话系统、火灾显示盘( 即重复显示盘) 、气体灭火等。

JBF-11S 控制器可以是壁挂式,也可以是入柜式。

JBF-11S 控制器依据容量分为 1 回路、 2 回路、 4 回路和 8 回路四种机型,每回路的容量:127个报警点 +64 个联动点 +15 台火灾显示盘。

JBF-控制器特色11S1.两总线无极性,采纳地址编码技术。

整个系统只用几根总线,建筑物布线极其简单,布线路径及方式随意( 可以是树枝状,也可以是环状) ,且不分先后序次,提升了布线靠谱性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,所有采纳汉字显示。

各种操作以菜单形式给出提示,显示内容如数家珍,用起来清楚、直观,实现了优异的人机对话。

3. 所接探测器模块等内嵌微办理器。

LN2100 光电感烟探测器和LN2110 电子感温探测器检测的是模拟量信号,微办理器经过软件对所测的模拟量信号进行监察及解析,从而实现对灰尘、温度、湿度等外界要素引起的信号变化进行赔偿,保证火灾报警的靠谱性。

4.黑匣子功能。

控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

5.极强的抗搅乱能力。

控制器无论是硬件还是软件都有极好的抗搅乱措施,控制器能在电磁搅乱强的环境使用。

6.无主从组网方式。

可以多台控制器连接组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其余控制器获得反应。

从而可以构成特别大的报警系统。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录第一章控制器的特点 (5)第二章控制器特性 (6)2.1控制器组成 (6)2.2控制器结构 (6)2.3技术特性 (6)第三章控制器主要功能 (7)第四章安装调试步骤 (8)4.1系统设计要求 (8)4.2现场调试 (8)第五章报警显示说明 (9)5.1控制器正常监视状态 (9)5.2控制器报火警 (9)5.3控制器联动输出 (9)5.4控制器报故障 (10)5.5控制器报隔离 (11)5.6控制器液晶屏亮度调节 (11)5.7控制器声光指示 (11)第六章控制器操作 (13)6.1联动操作 (13)6.2设置操作 (13)6.2.1 校日期、时间操作 (14)6.2.2部件隔离 (15)6.2.3 打印机开关选择 (15)6.2.4 联动方式控制 (15)6.2.5 网络复位 (16)6.2.6 安装设置 (16)6.2.6.1 自动登记 (17)6.2.6.2 手动登记 (17)6.2.6.3 联动逻辑编程 (18)6.2.6.4总线控制盘地址对应关系设置 (18)6.2.6.5汉字注释手动设置 (18)6.2.6.6 设置本机地址 (19)6.2.6.7设置专线控制检测 (19)6.2.6.8组网工作模式 (20)6.2.7 出厂设置 (20)6.2.7.1 系统配置 (20)6.2.7.2清除处理 (21)6.2.7.3 设置一级密码 (21)6.2.7.4 设置二级密码 (21)6.2.7.5 集中机汉字注释设置 (21)6.2.7.6 试用期设置 (22)6.2.7.7授权码设置 (22)6.2.8打印历史记录 (23)6.2.9自检设置 (23)6.3查询操作 (23)6.3.1查询注册登记地址 (24)6.3.2查询被隔离部件 (24)6.3.3查询系统配置 (24)6.3.4联动查询 (25)6.3.5 专线设置查询 (26)6.3.6 组网控制器查询 (26)6.3.7 历史记录查询 (27)6.3.8 汉字注释查询 (27)6.4测试操作 (28)6.4.1 软件版本查询 (28)6.4.2 回路状态信号浏览 (28)6.4.3 探测器模拟量曲线 (29)6.5JBF-11S/CK50总线联动控制盘操作 (30)6.6JBF-11S/CE4气体灭火盘操作 (30)第七章联动编程语句语法规则 (31)第八章控制器打印机的安装与使用 (33)附录一汉字机码表 (35)点型光电感烟火灾探测器说明➢型号:JTY-GD-LN2100点型光电感烟火灾探测器外形及结构:特点:●置微处理器,探测器对自身采集到的数据进行存储、分析和判断,具有自诊断功能;●灵敏度可调。

能实现用户对不同探测环境灵敏度的要求;●污染自动补偿。

根据自身的污染程度进行零位漂移,最大程度减少误报;●探测器上电后自动检测光学迷宫,污染程度超出补偿围,可自动报出探测器污染故障;●适用围广,对不同材质燃烧后产生的白烟或黑烟均可响应;●抗干扰能力强。

抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰;●抗潮湿能力强,并有防水处理,可适应不同气候环境的要求;●采用SMT表面贴装工艺。

安装与接线:●将探测器底座JBF-FD用2只M4的螺钉紧固在预埋盒上,注意底座上的门向指示应朝向房门入口或视野所及之处;●采用2×1.0-1.5mm2导线,将回路两总线L1、L2分别接在端子1和端子3上,接线不分极性;●用编码器对探测器写入部位号(1-200);●将探测器嵌入底座,然后按顺时针方向拧紧即可。

●安装图例:➢JBF-FD 探测器底座外形尺寸:说明:JBF-FD编址型探测器底座,用于配接LN2100感烟探测器、LN2110感温探测器。

第一章控制器的特点1.两总线无极性,采用地址编码技术。

整个系统只用两根总线,建筑物布线极其简单,布线路径及方式任意,且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。

2.液晶中文界面,全部采用汉字显示。

各种操作以菜单形式给出提示,并且可以通过本公司专门配套研发的专用软件(SELECT V4.0)进行详细的中文12个汉字或24个字符的报警地址注释,可以显示出故障或报警的具体设备、报警位置,使显示容一目了然,操作起来便捷、清楚、直观,实现了良好的人机对话。

3.所接现场设备均嵌微处理器。

LN2100光电感烟探测器和LN2110电子感温探测器均实时监视现场参数的变化,通过微处理器对采集到的现场参数进行分析、判断,从而大大降低探测器与控制器之间的信息传输量,进一步提高了火灾报警系统的可靠性。

4.黑匣子功能。

控制器置大容量存储器,可以长时间保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息。

便于事故发生后的信息查询,并可将历史记录中的信息按时间、类型等方式打印输出。

5.极强的抗干扰能力。

控制器无论是硬件还是软件都有良好的抗干扰措施,控制器能在电磁干扰强的环境下正常稳定运行。

6.无主从组网方式。

可以多台控制器组网,组网的控制器之间不分主机和分机,一台控制器报警可以同时在其它控制器得到响应。

从而可以组成非常大的报警系统。

7.超大的系统容量。

单台控制器随种类不同,可以组成系统总报警回路从2回路到64回路, 组网后系统容量更大。

总线单回路容量: 报警点和联动点混编,每回路满载200点,15台火灾楼层显示盘。

同时可实现控制器多台组网运行, 数量最多可达31台,能满足用户各种需求。

8.现场联动逻辑编程技术。

可以实现控制器的任意逻辑编程,编程简单方便。

9.联网方式下可完成跨控制器联动,系统组成更灵活,结构更合理。

10.巡检速度快(3秒)。

控制器对现场设备巡检时间很短,为火灾报警、灭火赢得宝贵的时间。

11.具有很强的配套能力。

可以配接灭火控制盘、CRT显示系统等多种配套设备。

第二章 控制器特性2.1控制器组成JBF-11S 型火灾报警联动控制器部系统采用积木式拼装结构,由控制显示盘(JBF-11S/AB320)、报警回路板(如JBF-11S/LA8)、专线联动控制盘(如JBF-11S/CD8)、总线控制盘(JBF-11S/CK50)、气体灭火盘(JBF-11S/CE4)、打印单元(JBF-11S/P )、电源等几大部分组成。

其中报警回路板可以根据用户需要配置2回路-64回路,专线联动控制盘可配1-20块,气体灭火控制盘可配1-8块,总线控制盘可配1-16块。

2.2控制器结构JBF-11S 型火灾报警联动控制器外形图:壁挂式控制器的外形安装尺寸图2-12.3 技术特性线 制:两总线,无极性;部件容量:每回满载200点(探测部件与联动控制部件混编),15个火灾楼层显示器;巡检周期:3秒;长线距离:1500米;环境温度: -10℃~+50℃;环境湿度: ≤95%外接电源: AC220V 50HZ备用电源:DC24V 7Ah外型尺寸:壁挂控制器800mm (长)×520mm (宽)×140mm (厚)立柜1800(高)×585mm (宽)×5500mm (厚)第三章控制器主要功能➢火灾报警现场探测部件探测到火灾、手动报警按钮按下、输入模块所配接的设备发出了动作等情况,控制器都将产生火灾报警。

报警时“火警”灯亮,并有火警声响(救火车声响),在液晶屏上显示火警地址、火警总数及后续火警信息。

如果满足联动关系且控制器处于自动允许状态,控制器会自动发出联动控制信号。

➢故障报警为了保证火灾报警的可靠性(避免漏报),在系统正常运行时,主控单元不断对现场所有的部件(包括其部元器件)、报警总线、控制器部的关键电路及电源进行检测,一旦有异常立即发出故障报警。

报警时,“故障”灯亮,并有故障音响(救护车声响),显示屏自动切换到故障显示状态,显示相关故障报警信息。

➢火警优先系统具有火警优先功能,即当系统处在显示故障的情况下出现了火警,系统将自动转变为报火警状态,而当火警被清除后又自动报出原有的故障信息。

当系统存在某些故障而又未被修复时,会影响控制器正常报警功能,所以应注意到:1. 当本部位探测器损坏后部位出现火警;2. 总线部分故障(如总线开路或短路等)。

➢自动打印当有火警、部位故障或有联动时,打印机将自动打印记录火警、故障或联动的地址号,并打印出报警时间。

➢部位的隔离与开放系统运行过程中有部件发生损坏,在更新部件之前可将之隔离,更新部件后再开放。

被隔离的部位不再报火警和故障,只要系统中有部位被隔离了,面板上的隔离指示灯会常亮。

➢显示部位的模拟量曲线控制器可以显示每个探测器最近50个周期的参数变化曲线,以供用户随时查看每个探测点的探测器的模拟量值。

➢查询部位信息指定被查询部位后,屏幕上显示该部位全部信息:地址、类型、现场地址编码、当前信号值、近期工作点、报警级别(阈值)、是否被隔离、当前状态及模拟量曲线、汉字注释等。

➢查询并打印历史记录控制器设有黑匣子功能,通过此功能可以查询到控制器开关机、复位、火警、各种故障、联动设备启动及停止等历史记录信息,并可将这些信息按时间、类型等方式打印输出。

➢主备电源控制器有浮充备用电池组。

当控制器运行时,应将电源的主、备电开关打开。

当主电工作时,控制器会自动对备用电池组充电;当主电断电时,控制器会自动切换到电池供电。

在主电供电时,面板“主电”灯亮;备电供电时,“备电”灯亮。

在备电供电期间,控制器报主电故障。

当备电电压低于20V时,报备电故障,并切断备电,以防电池过放而损坏。

➢输出1.控制器设有24V输出V端子,V,G端子间输出DC24V,最大电流3A。

向控制器所监测的某些现场部件和控制接口提供24V电源。

2.控制器设有标准RS232接口,用来同CRT联机或中文注释和联动编程下装到控制器时使用,其输出信号是标准的RS232信号。

第四章安装调试步骤4.1系统设计要求●确认各现场部件的分布符合《火灾自动报警系统施工验收规》。

●检查控制器和各现场部件的安装是否符合《火灾自动报警系统施工验收规》。

●检查系统所用导线是否符合《火灾自动报警系统施工验收规》。

即信号线应使用线径≥RVS-2*1.0mm2、24伏电源线应使用线径≥RVS-2*1.5mm2的导线。

并且保证所使用导线的耐压等级大于交流500伏。

●确认系统最远端现场部件距控制器的布线距离小于1500米。

●检查系统各回路中所接现场部件的数量和接线方式符合《JBF-11S系统设计手册》上的要求,即每个回路的探测部件与联动控制部件混编满载200点、15个火灾楼层显示器。

系统采用两总线无极性的接线方式。

4.2现场调试●在开机前首先要对系统布线的绝缘阻值进行测量,保证各绝缘阻值达到下列要求:1)各回路信号线间的绝缘值在空载时应大于3兆欧。

相关文档
最新文档
