维修电工第一章3照明电路及控制电路的安装

维修电工第一章3照明电路及控制电路的安装
• 照明电路是我们生 活中接触最为频繁的 电路。那么,你知道 在日常的生活中照明 电路是由那几部分组 成的吗?
一、照明电路的组成与基本概念
通常来说照明线路由以下几部分组成:
• • • • • •
电度表 断路器(漏电保护开关) 连接导线 闸刀开关 开关、插座、电器控制器 照明灯具
1、家庭中三种用电线路
Wh
1 2 3 4
单极空气开关 在电路中的符号
电度表
1 2 3 4
两极空气开关在电路中的符号
QA1 两极 空气 开关 QA2
SBT
5、电路中的开关
开关在电路中 通常可分为单联开 关与双联开关两种。 单联开关也有一位、 两位、三位等多位 开关。集中在一个 板面上。

(1)单联开关与图形符号 • 单联开关内部结构:
单联开关在电路中的图 形符号:
(2)双联开关与图形符号
• 双联开关内 部结构:
双联开关在电路中的图 形符号:
双联开关
6、电路中的灯
灯在电路中符号
7、电路中的插座
单相插座图形符号
三相插座图形符号 或
三相插座
二、照明线路的基本构成图
电 源 引 入
家庭 用电 负载
三、照明电路的基本连接方式
• 1、电源与电度表的连接 • 在使用中电度表接线遵循 “1 3接进线,2 4接出线”的原则, 即:电度表的1、3端子电源接进 线,其1号端子接火线,3号端子 接零线;电度表的2、4端子接出 线,2号端子为火线,4号端子为 零线。
单联开关
火线
双联开关
火线
• 单联开关在电路中单 个使用便可控制电路的通 断,双联开关在电路中需 两个配套使用才能控制电 路的通断。

项目二 照明电路的安装与检修 《维修电工实训教程》

项目二  照明电路的安装与检修  《维修电工实训教程》
【知识链接三】 闸刀开关(开启式负荷开关)
任务三 量配电装置安装
【实操训练】
★ 列一列 元器件清单 ★ 做一做 直接式单相有功电能表组成的量配电装置 ★ 测一测 线路检测 ★ 试一试 通电试验
【总结评价】 【实训思考】
任务四 室内电气线路的敷设
【工作任务单】
序号
任务内容
1
熟悉导线敷设的基本要求和基本程序
2
掌握开关和插座的安装方法
任务四 室内电气线路的敷设
【知识链接一】 导线敷设的基本要求
1. 导线额定电压大于线路工作电压,绝缘层应符合线路的安装方式和 敷设的环境条件,截面应满足供电要求和机械强度。
2. 导线敷设的位置,应便于检查和维修,并尽量避开热源,不在发热的 表面敷设。
3. 导线连接和分支处,不应受机械力的作用。 4. 线路中尽量减少线路的接头,以减少故障点。 5. 导线与电器端子的连接要紧密压实,力求减少接触电阻,并防止脱落。 6. 水平敷设的线路,若距地面低于2m或垂直敷设的线路距地面低1.8m
任务一 电工安全操作规程认知
【实操训练】
★ 做一做 工具使用
【总结评价】
★ 认一认 工具清单
【实训思考】
任务二 导线的连接及绝缘的恢复
【工作任务单】
序号 1 2
任务内容 了解导线连接及绝缘恢复的作用 掌握导线连接及绝缘恢复的操作
任务二 导线的连接及绝缘的恢复
【知识链接一】 导线连接的基本要求
1. 机械强度高 2. 接头电阻小且稳定 3. 耐腐蚀耐氧化 4. 绝缘性能好
项目二
照明电路的安装与检修
目录
1 任务一 常用电工工具的使用 2 任务二 导线的连接及绝缘的恢复 3 任务三 量配电装置的安装 4 任务四 室内电气线路的敷设 5 任务五 室内照明线路的安装与检修

新《维修电工上岗证考试培训》教学大纲

新《维修电工上岗证考试培训》教学大纲

《维修电工上岗证》考试培训教学大纲课程名称:《维修电工上岗证》考试培训总学时:52适用专业:电气自动化技术一、大纲说明(一)课程的性质和内容本课程是维修电工上岗证考试培训必学习内容,主要包括、理论课考试和操作考试;考试内容参照全国特种作业人员安全技术培训考核统编教材《电工作业》具体考试内容由主管部门安全生产监督管理局操作执行。

(二)课程的任务和要求本课程的任务是对学生进行维修电工上岗证考试培训,要求学生掌握维修电工必须具备的理论知识和实际操作能力,使学生今后在工作中能胜任工作的要求。

(三)课程的教学方法从教育心理学的角度来看,遗忘率最高的是知识,技能其次,能力最低。

技能必须从亲自动手中得来。

真正的技能源自于动手与实践。

本课程采用一体化教学,老师进行示范演示讲授后,学生马上进行实操训练,使学生通过动手实践得到深刻的理解和感受,通过与教师授课同时进行的实操练习,掌握一定的电工操作技能。

(1)加强能力培养,特别是培养分析总是的能力和实际动手能力。

(2)加强理论联系实际的教学。

注:表中标有“*”号的为选讲内容。

三、教学内容及要求前言教学要求:1、了解维修电工上岗证考核的重要性。

2、明确本课程的性质、内容任务和要求。

教学内容:1、维修电工上岗证考核的内容。

2、本课程的性质、内容、任务和要求。

3、学习本课程应注意的问题。

教学建议:要结合实际,列举事例,激发学生学习本课程的兴趣。

第一章电工基础知识教学要求:1、掌握直流电路中的基本概念和基本定律及物理量的表示符号、意义和单位,以及直流电路的分析和计算。

2、掌握单相交流电、三相交流电报表示方法以及电路分析和计算。

3、掌握电磁感应的基本概念、基本定律以及晶体管与晶闸管的构造和作用。

教学内容:1-1 直流电路1-2 单相交流电路1-3 三相交流电路1-4 电磁感应1-5晶体管与晶闸管教学建议:本章重点是电工基础知识,由于学生已经学习过,所以教学中只作为复习性质,把重要概念,重要定律弄懂即可。

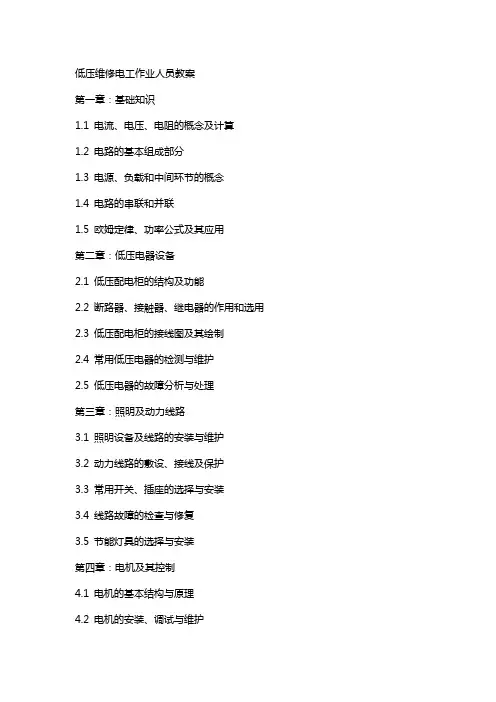

低压维修电工作业人员教案

低压维修电工作业人员教案

低压维修电工作业人员教案第一章:基础知识1.1 电流、电压、电阻的概念及计算1.2 电路的基本组成部分1.3 电源、负载和中间环节的概念1.4 电路的串联和并联1.5 欧姆定律、功率公式及其应用第二章:低压电器设备2.1 低压配电柜的结构及功能2.2 断路器、接触器、继电器的作用和选用2.3 低压配电柜的接线图及其绘制2.4 常用低压电器的检测与维护2.5 低压电器的故障分析与处理第三章:照明及动力线路3.1 照明设备及线路的安装与维护3.2 动力线路的敷设、接线及保护3.3 常用开关、插座的选择与安装3.4 线路故障的检查与修复3.5 节能灯具的选择与安装第四章:电机及其控制4.1 电机的基本结构与原理4.2 电机的安装、调试与维护4.3 常用控制电路及其原理4.4 控制电路的安装与调试4.5 电机常见故障的分析与处理第五章:安全用电及急救知识5.1 触电的危险因素及预防措施5.2 触电事故的急救方法5.3 电气火灾的预防与扑救5.4 电工常用安全工具的使用方法5.5 作业现场的安全规范与要求第六章:电工工具与测量仪表6.1 常用电工工具的识别与使用方法6.2 电动工具的安全操作与维护6.3 测量仪表的功能与选用6.4 电压、电流、电阻的测量方法6.5 测量误差及减小方法第七章:电缆线路施工与维护7.1 电缆的类型、结构与选用7.2 电缆线路的敷设方式及注意事项7.3 电缆接头制作与连接7.4 电缆线路的维护与检修7.5 电缆线路的故障诊断与处理第八章:电力系统的基本知识8.1 电力系统的组成及电压等级8.2 电力系统中性点接地方式8.3 电力系统的基本参数及测量8.4 电力系统的稳定性与保护8.5 电力系统的负荷预测与规划第九章:节能与环保9.1 节能灯具的选择与安装9.2 高效电机与节能技术9.3 电力系统的优化与节能9.4 电气设备环保要求及措施9.5 绿色电力与可持续发展第十章:案例分析与实战演练10.1 常见电气故障案例分析10.2 故障排查与解决问题方法10.3 低压配电柜的调试与验收10.4 实际操作演练:照明电路安装与维护10.5 实战演练:电机控制电路的安装与调试重点和难点解析一、基础知识章节中的电流、电压、电阻的概念及计算,是电工工作的基础,对于理解电路的运行至关重要。

电工技能与实训教案三照明电路

电工技能与实训教案三照明电路

项目二照明与配电线路安装一、教学目标1、知识目标:掌握照明灯具的安装、照明配电板及插座的安装、室内配电线路的安装及漏电保护器的安装训练2、能力目标:让学生能做基本的室内电工装修等工作。

3、德育目标:培养学生正确安装室内电工布局布线等,养成良好的具有经验丰富、实践能力强的专用型人才.二、教学方法:讲授、实训三、教学重难点:室内布局布线,用料估算等。

四、教具:常用电工工具、各种导线、白炽灯、电能表等五、教学内容及过程:电气照明广泛应用于生产和生活领域中,不同场合对照明装置和线路安装的要求不同。

电气照明及配电线路的安装与维修,一般包括照明灯具安装,配电板安装和配电线路敷设与检修几项内容,也是电工技术中的一项基本技能.本项目主要进行常用照明灯具的安装、照明配电板的安装、室内配电线路布线和漏电保护器安装等项技能训练。

任务1 照明灯具安装训练1.照明灯具安装工艺要求照明灯具安装的一般要求:各种灯具、开关、插座及所有附件,都必须安装牢固可靠,应符合规定的要求。

壁灯及吸顶灯要牢固地敷设在建筑物的平面上;吊灯必须装有吊线盒,每只吊线盒一般只允许装一盏电灯(双管日光灯和特殊吊灯除外),日光灯和较大的吊灯必须采用金属链条或其他方法支持。

灯具与附件的连接必须正确可靠。

照明灯控制常有下列两种基本形式:一种是用一只单连开关控制一盏灯,其电路如图所示。

接线时,开关应接在相线上,这样在开关切断后,灯头就不会带电,以保证使用和维修的安全。

另一种是用两只双连开关,在两个地方控制一盏灯,其电路如图所示。

这种形式通常用于楼梯或走廊上,在楼上楼下或走廊两端均可控制灯的接通和断开.2.白炽灯的安装白炽灯亦称钨丝灯泡,灯泡内充有惰性气体,当电流通过钨丝时,将灯丝加热到白炽状态而发光,白炽灯的功率一般在15~300W。

因其结构简单、使用可靠、价格低廉、便于安装和维修,故应用很广。

室内白炽灯的安装方式常有吸顶式、壁式和悬吊式三种下面以悬吊式为例介绍其具体安装步骤:(1)安装圆木。

《照明电路安装》课件

《照明电路安装》课件

万用表
用于测量电压、电 流和电阻等电气参 数。
03
照明电路安装流程
电路设计
确定照明需求
根据房间的功能和使用需求,确 定所需的照明方案和灯具类型。
绘制电路图
根据照明需求,绘制出详细的电路 图,包括电源、开关、灯具等的位 置和连接方式。
计算负载
根据灯具的功率和使用时间,计算 出电路的总负载,以选择合适的电 线和开关。
实践操作评价与总结
对实践操作进行了评价,并总结了经验教训,以便更好地掌握照 明电路安装技能。
THANKS
感谢观看
定期检查开关、插座的紧固情况,发现松动应及时紧固。
照明灯具安装不牢固
确保灯具安装牢固,防止灯具掉落造成伤害。
照明电路的维护与保养
定期清理电路板灰尘,保持清洁干燥 。
定期检查照明灯具的亮度、色温和使 用寿命,及时更换老化或损坏的灯具 。
检查电线连接处是否松动、氧化或过 热,及时处理。
05
案例分析与实践操作
02
照明电路材料与工具
导线与电缆
01
02
03
导线类型
根据用途不同,导线可分 为单股线和多股线,单股 线又可分为硬线和软线。
电缆类型
电缆分为电力电缆和控制 电缆,电力电缆用于传输 电能,控制电缆用于传输 信号。
导线规格
导线的截面积和颜色应符 合国家规范,常用的截面 积有1.5平方毫米、2.5平 方毫米、4平方毫米等。
照明电路的类型与特点
总结词
照明电路的类型与特点
详细描述
照明电路根据不同的分类标准可以分为不同的类型,如按使用光源可分为白炽灯 、荧光灯、LED等,按连接方式可分为串联、并联、混联等。不同类型的照明电 路具有不同的特点和使用场合。

照明电路安装(课件)

照明电路安装(课件)

安装时:相线应在开关上,螺口灯头时相线必须在螺口中间头
二、日光灯原理图
1、常用接线图
S
2、加一电容器可提高功率因素
S
3、电子镇流器接线图
镇流器
作业:
画出日关灯原理图,电子镇流器原理图
课目:照明电路的安装 目的:通过学习使大家能够熟练掌握 和安装一般照明电路 内容:白炽灯、日光灯原理图 时间:45分钟 方法:讲解 要求:认真听讲,做好笔记
一、白炽灯原理图 1、一只单连开关控制一盏或多盏并与插座3、用两只双连开关在两个地方控制同一盏灯

《照明电路安装》课件

《照明电路安装》课件

材料准备:电线、开关、插 座、灯具等
电路设计:根据家庭布局和 需求进行设计
案例背景:家庭照明电路安 装
施工步骤:测量、布线、安装 开关、安装插座、安装灯具等
注意事项:安全第一,遵守施 工规范,确保电路安全可靠
案例总结:家庭照明电路安装 需要专业人员操作,确保安全
可靠。
公共场所:商场、酒店、办公楼等 照明需求:满足不同区域的照明需求,如大厅、走廊、卫生间等 照明设计:考虑照明效果、节能环保等因素 电路安装:按照设计图纸进行电路安装,确保安全可靠 验收标准:符合国家相关标准和规范,确保照明效果和使用安全 维护保养:定期检查和维护,确保照明系统的正常运行
导线:传输电能 开关:控制电路通断 电源:提供电能
灯泡:发光发热,提供照明
保险丝:保护电路,防止过 载
插座:连接电源和用电设备
电流:电荷的定向移动形成电流 电压:电势差,推动电流流动的力量 电阻:阻碍电流流动的能力 欧姆定律:电流、电压、电阻之间的关系 电路元件:电源、电阻、电容、电感等 电路连接方式:串联、并联、混联等
安装灯具:将灯具固定在安装位置,确保牢 固
安装开关:将开关固定在安装位置,确保牢 固
检查线路:检查线路是否连接正确,有无短 路、漏电等情况
通电测试:通电测试灯具和开关是否正常工 作,如有问题及时解决
检查电线是否连接正确,是否有松 动或破损
检查灯具是否安装牢固,是否正常 工作
添加标题
添加标题
添加标题
色和规格要与设计图纸一致 检查线路:检查线路是否连接正确,是否有短路、漏电等现象
通电测试:通电测试,确保配电箱能够正常工作
测量导线长度
剥线
固定导线
测试导线是否通电

维修电工技师实操教案

维修电工技师实操教案

维修电工技师实操教案第一章:电工基础理论1.1 电流、电压、电阻的概念及计算1.2 欧姆定律、焦耳定律的应用1.3 串并联电路的特点及计算1.4 电工元件的识别与选用第二章:电工工具与设备2.1 常用电工工具的使用方法与注意事项2.2 电力设备的识别与维护2.3 电缆的敷设与接头制作2.4 电工测量仪器的使用与维护第三章:照明电路的安装与维修3.1 照明电路的基本组成与安装方法3.2 开关、插座的安装与接线3.3 照明设备的选择与安装3.4 照明电路的故障排查与维修第四章:动力电路的安装与维修4.1 动力电路的基本组成与安装方法4.2 电动机的安装与接线4.3 动力设备的选择与安装4.4 动力电路的故障排查与维修第五章:保护装置及其调试5.1 过载保护装置的原理与调试5.2 短路保护装置的原理与调试5.3 接地保护装置的原理与调试5.4 漏电保护装置的原理与调试第六章:变压器与变频器的安装与调试6.1 变压器的工作原理与分类6.2 变压器的安装与维护6.3 变频器的工作原理与功能6.4 变频器的安装与调试方法第七章:PLC编程与控制7.1 PLC的基本工作原理与结构7.2 PLC编程软件的使用与编程方法7.3 PLC控制系统的应用与调试7.4 PLC与其他控制设备的联调与故障排查第八章:电气控制线路的设计与调试8.1 电气控制线路的设计原则与方法8.2 电气元件的选择与安装8.3 电气控制线路的接线与调试8.4 电气控制线路的故障分析与维修第九章:电力电子设备的安装与调试9.1 电力电子器件的识别与选用9.2 电力电子设备的电路原理与结构9.3 电力电子设备的安装与接线9.4 电力电子设备的调试与故障排查第十章:电工安全与防护10.1 电工安全常识与操作规范10.2 电工防护用品的正确使用10.3 电气火灾的预防与应急处理10.4 触电事故的预防与急救处理重点和难点解析本文主要介绍了维修电工技师所需掌握的理论知识和实操技能,涵盖了电工基础理论、电工工具与设备、照明电路的安装与维修、动力电路的安装与维修、保护装置及其调试、变压器与变频器的安装与调试、PLC编程与控制、电气控制线路的设计与调试、电力电子设备的安装与调试、电工安全与防护等十个章节。

三_照明线路的安装与维修

三_照明线路的安装与维修

照明线路的安装与维修一、目的通过照明线路的安装与维修的实践技能训练,使学生掌握电工的基本操作工艺、常用电路的安装及工作原理等。

要求与注意事项1、打开单相电度表的盒盖,注意1、3接电源,2、4接负载。

2、将实训设备空气开关、灯座、插座与单相电度表固定在网孔板上,按图接线,并自我检查一遍。

3、接头连接:零线直接进灯座,火线经开关后再进灯座;零线、火线直接进插座。

导线必须铺得横平、竖直和平服,线路应整齐、美观,符合工艺要求。

4、经老师检查确认接线正确后,接通电源,操作开关,观察实训结果。

1.一开关控制一盏白炽灯并装有一插座的护套线照明电路的安装(1)电气原理图(2)配电板安装接线图b)安装接线图(3)步骤1)检测所用电器元件。

2)定位及划线。

3)按b)图固定元器件(对于接线盒要注意开口方向),要求布局合理。

4)根据a)图在配电板上进行明线布线,要求:①板面导线必须横平、竖直尽可能避免交叉。

②几条护套线平行敷设时,应紧密,线与线之间不能有明显的空隙。

(护套线勒直的方法是:用纱团果捏后来回勒平,使之挺直。

)③护套线转弯成圆弧直角时,转弯圆度不能过小,以免损伤导线,转弯前后距转弯30~50mm处应各用一个线卡。

④护套线不可在线路上直接连接,可通过接线盒或借用其它电器的接线桩来连接线头。

⑤护套线进入明线盒前30~50mm处应安装一个线卡,盒内应留出剖削2~3次的剖削长度。

⑥布线时,严禁损伤线芯和导线绝缘层。

5)布线完工后,先检查护套线布局的合理性,然后按电路要求将元器件面板装上,注意接点不得松动。

6)通电前,必须先清理接线板上的工具、多余的器件以及断线头,以防造成短路和触电事故。

然后对配电板线路的正确性进行全面地自检(用万用表电阻档),以确保通电一次性成功。

7)通电试车,将控制板的电源线接入电表箱各自电度表的出线端,征得指导老师同意,并有老师接通电源,和现场监护,方可通电。

注意操作时的安全。

2.两开关控制一日光灯,并装有一只插座的护套线照明电路的安装(1)电气原理图(2)配电板安装接线图b)安装接线图(3)步骤(略)3. 护套线综合照明电路的安装(1)电气原理图Kw.h(2)控制板安装接线图b)安装接线图(3)步骤(略)。

维修电工控制电路安装基础培训

维修电工控制电路安装基础培训

维修电工控制电路安装基础培训在现代工业生产中,控制电路的安装和维修是非常重要的一项工作。

控制电路是实现设备自动控制和监控的关键部分,因此维修电工需要具备一定的控制电路安装和维修基础知识。

下面将对维修电工控制电路安装基础培训内容进行介绍。

1. 接触电路的基本原理:维修电工需要了解电路的基本原理,包括电路图的理解、电路中的电流、电压、电阻等基本概念,以及常见的电路元件和符号。

2. 控制电路安装:维修电工需要学会根据电路图进行控制电路的安装,包括选择合适的电气元件、安装开关、按钮、继电器等控制设备,并根据实际情况进行布线连接。

3. 控制电路维修:当控制电路出现故障时,维修电工需要学会使用测试仪器进行电路故障的排查和诊断,找出故障位置并进行修复。

4. 安全注意事项:在进行控制电路安装和维修时,维修电工需要严格遵守安全操作规程,包括戴好绝缘手套、使用绝缘工具、确认电路断电后再进行操作等,确保安全维修。

5. 实践操作:最后,维修电工需要通过实践操作,加深对控制电路安装和维修的理解和掌握,提高自己的实际操作能力。

以上就是维修电工控制电路安装基础培训的内容介绍,希望能够帮助维修电工加强对控制电路安装和维修的理解,提高技能水平,确保工作安全和效率。

维修电工控制电路安装基础培训在工业生产中,控制电路是实现自动化生产和设备操作的重要组成部分。

控制电路安装和维修是维修电工的一项必备技能,因此对于维修电工来说,掌握控制电路的安装和维修基础知识至关重要。

1. 电路基本原理在进行控制电路的安装和维修之前,维修电工需要了解电路的基本原理。

电路图是电工们的“语言”,掌握如何读懂电路图是非常重要的。

此外,掌握电路中的电流、电压、电阻等基本概念以及各种电路元件和符号也是必不可少的。

2. 控制电路的安装控制电路的安装是维修电工的一项基本技能。

在安装控制电路时,维修电工需要根据电路图选择合适的电气元件,并按照电路图的要求进行布线连接。

这包括安装各种开关、按钮、继电器等控制设备,以及连接各种电路元件和设备。

维修电工第一章3照明电路及控制电路的安装88页PPT

维修电工第一章3照明电路及控制电路的安装88页PPT

谢谢!
维修电工第一章3ห้องสมุดไป่ตู้明电路及控制电路的 安装
31、园日涉以成趣,门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥,窥灶不见烟。
34、春秋满四泽,夏云多奇峰,秋月 扬明辉 ,冬岭 秀孤松 。 35、丈夫志四海,我愿不知老。
61、奢侈是舒适的,否则就不是奢侈 。——CocoCha nel 62、少而好学,如日出之阳;壮而好学 ,如日 中之光 ;志而 好学, 如炳烛 之光。 ——刘 向 63、三军可夺帅也,匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里,与其说好 的教师 是幸福 ,不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战,就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

09课题三 室内照明线路安装与检修 任务三 两控一灯线路的安装

09课题三  室内照明线路安装与检修 任务三  两控一灯线路的安装
在实训报告中的实训目的、要求、分类和操作步骤部分应简明扼要,对操作过程中的关键环节和注意事项进行详细说明;对于实训结果部分,应根据实训的要求将数据进行整理、归纳,分析和对比;在总结部分可以谈一谈实训当中的新认识、新体会和新收获等问题。
六、场地整理
1)切断全部实训设备总电源和实训室总控台主电源,各小组将各自工位的工具、仪表和剩余器材进行整理、归类分放。
示范操作
准备
课前查阅相关的国标文件、行业操作规范和安全注意事项,并练习准备。
教学过程和内容
时间分配
(一)组织教学:
1)师生相互问好并核实出勤情况。
2)对学生进行分组、分配实训设备及耗材。
(二)回顾复习:
1)简单复述前一次课程的主要内容和重难知识,针对重点和难点知识进行提问。
2)对前一次实训过程发现的问题进行强调和说明,并提出改进方案和新要求。
对专心听讲、认真练习(思考)、操作规范或能够创造性地完成学习任务的同学进行点名表演;对分工明确、团结协作并高效完成学习任务的小组给予肯定。
对个别同学不能遵守课堂纪律、不思进取或不能按照操作规范进行操作的情况进行提醒、纠正。
3)实训报告要求
实训过程中认真观察测试对象的现象,将状态和数据等信息如实地进行记录,从实训开始就应养成良好的工作习惯;实训结束后应及时整理和总结实训结果,完成实训报告。
(3)楼梯灯控制线路安装
四、验收评价(对每个小组的任务写成情况进行检查、点评)
到规定的时间对对每个小组的任务写成情况进行检查、点评,并记录成绩。
五、课程总结
1)本次课程的主要内容
1.两控一灯线路的原理、结构和安装方法。
2.两控一灯线路的连接、操作规范和注意事项。
3.开关串并联控制特点。

室内照明电路的安装与检修

室内照明电路的安装与检修

第3章室内照明电路的安装与检修室内线路通常由导线、导线支持物和用电器具所组成。

室内线路的安装有明线安装和暗线安装两种,常见的配线方式有瓷夹板配线、瓷瓶配线、槽板配线、护套线配线和线管配线等。

照明电路是最常见的室内线路。

照明电路的安装与检修,是家庭、楼宇及工矿企业综合布线中最简单、最基本的内容,也是电气职业人员必须掌握的一项基本功。

3.1 照明电路常用电器3.1.1 开关1. 结构与选用照明电路用开关,其结构与性能,依环境的不同而有较大的差异。

常用电灯开关的外形结构如图3.1所示。

(a) (b) (c) (d) (e) (f)图3.1 常用电灯开关普通拉线开关(图 3.1(a))适用于一般场所;顶装式拉线开关(图 3.1(b))适用于吊装式灯座;防水拉线开关(图3.1(c))适用于户外一般场所或户内有水汽、有漏水等严重潮湿的场所;平开关(图3.1(d))和台灯开关(也称钮子开关,图3.1(f))适用于手能触及的户内一般场所;暗装开关(图3.1(e))适用于采用暗敷管线的建筑物。

2. 安装电灯开关的内部接线桩如图3.2所示。

电灯开关接线时,一个接线桩与电源的相线相第3章室内照明电路的安装与检修连,另一个接至灯座的接线桩。

安装拉线开关时,拉线口必须与拉向保持一致,否则容易磨断拉线;安装平开关时,应使操作柄向下时接通电路,扳向上时分断电路。

(a)接线式单联开关(b)平式单联开关(c)接线式双联开关图3.2 电灯开关内部接线桩3.1.2 灯座1. 结构与选用灯座又称灯头,用以固定、接通灯具,常用灯座的外形结构如图3.3所示。

(a) (b) (c) (d) (e) (f)图3.3 常用灯座插口吊灯座(图3.3(a))、插口平灯座(图3.3(b))、螺口吊灯座(图3.3(c))、螺口平灯座(图3.3(d))适用于户内一般场合的吊式灯和平装灯;防水吊灯座(图3.3(e))、防水平灯座(图3.3(f))适用于户外或户内潮湿的场所。

照明电路安装步骤PPT课件

照明电路安装步骤PPT课件

感谢你的到来与聆听
学习并没有结束,希望继续努力
Thanks for listening, this course is expected to bring you value and help
照明电路安装步骤
安装过程中需要使用的工具
工具的使用
1、剥线钳
用来剥削小直径导线绝缘层的专 用工具。使用剥线钳时,将要剥削 的绝缘层长度用标尺定好后,把导 线放入相应的刃口中,切口大小应 略大于导线芯线直径,否则会切断 芯线,握紧绝缘手柄,导线的绝缘 层即被割破,并自动弹出
2、斜口钳
斜口钳主要 用于剪断较粗 的电线、金属 丝及导线电缆 ,还可直接剪 断低压带电导 线。
漏电保护器的各个接线端说明如图:
线缆从漏电保护器出来后接至保险丝, 接线方法同上,接线时应注意接线的“上 进下出”原则,即线缆应先接至保险丝的 上接线端,然后从下接线端接出至下一器 件。保险丝的上下由安装时决定的,本实 验板的方向为向着电度表的方向为上。
3、第二个接线盘做分线
因为后续电路(本实验板中为灯泡电路、日 光灯电路和插座电路)之间为并联。可以 将第二个接线盘做成一个类似插座功能的 的接线端子。
从电度表出线后,量取合适长度的线缆用斜口 钳剪断,接至第一个接线盘。
接线盘的连接为“短通长不通”,即图中1排中 各个接线端与2排中的各个接线端是对应相通 的。但两排中的各个接线端之间是不相通的。
从接线盘跳接到漏电保护器。方法同上。
说明:
接线到漏电保护器时应从上端进,下端 出,且N端接零线。本实验板配套的为四线 漏电保护器,但试验中我们只使用两线, 所以出来零线是固定端外,火线应接在第 一个接线端,否则漏电保护器无法起到保 护作用。
3、尖嘴钳

维修电工第一章3照明电路及控制电路的安装

维修电工第一章3照明电路及控制电路的安装
步骤2:检测零火地三线间有没短路。
在没装电灯等电器的情况下,将表笔放置在零线、火线 端口处,观察电阻,电阻应该为∞,如果指针有摆动, 证明有短路,如果为零,证明严重短路,零线和火线可 能直接接在一起了。
步骤3:检测零线、火线、地线路上各点是否导通。
同一种线的点,在电路上是通的,如果有开关要进行关 断试验。
I1
I1为一次 测电流
I2为二次 测电流
N1为一次 测电流
N2为一次 测电流
I2
2
5
8
10 11
1
34
67
9
L1
K1 K2
L2 L1,0
L1,1 K1 K2
L3
L2,0
L2,1 K1 K2
N
L3,0
L3,1
照明电路板简单检测方法
步骤1:选择正确的档位检测电路。
将万用表转至Ω档中×100档位。并短接表笔调零。
• 照明电路是我们生 活中接触最为频繁的 电路。那么,你知道 在日常的生活中照明 电路是由那几部分组 成的吗?
一、照明电路的组成与基本概念
通常来说照明线路由以下几部分组成:
• 电度表 • 断路器(漏电保护开关) • 连接导线 • 闸刀开关 • 开关、插座、电器控制器 • 照明灯具
1、家庭中三种用电线路
•1、照明电路:用于家中的照明和装饰 •2、空调线路:电流大,需要单独控制 •3、插座线路:用于家电供电使用
为了避免在日常生活中三种线路 不互相影响,常将这三种线路分开安 装布线,并根据需要来选择相应的断 路器。
2、单相电度表
• 电度表是用记录用户 消耗电能多少的仪表。
电度表
单相电度表 有功电度表 三相四线制电度表
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

火线
双联开关
火线
4、白炽灯在电路中的连接
白炽灯在电路中符号
白炽灯接在电路中必须有火线,有零 线。在接线中要注意灯座上的标号,将火 线接在L的接线端子上,将零线接在N的接 线端子上。
LN
火线
零线
5、插座在电路中的安装
单项插座图形符号
三项插座图形符号 或
插座的接法:对于单项插座来接
说通常按左零右火的接法来接;三项插 座按上地左零右火的接法来接。
地线 E 火线 L 零线 N
零线 N
火线 L
接地E
火线L
零线N
带 开 关 插 座
带 开 关 插 座
课堂练习
• 设计一照明电路,控 制要求如下:
• 一个开关控制一盏白 炽灯,电路中须安装一插 座,但插座不受开关控制
照明电路一:一控一灯一插座
NL
控制要求:
kwh
1 2 34
一个开关控制一盏灯,插 座不受开关控制。
电度表与双极空气开关的联接
接负载
电度表与双极、单相空气开关的连接
电源进线端
1 234
接负载
3、电 路中的开关连接
“火线进开关,零线进 灯头”。开关在使用中要 将火线接入开关中,以达 到控制负载通断的目的。
单联开关
火线
双联开关
火线
• 单联开关在电路中单 个使用便可控制电路的通 断,双联开关在电路中需 两个配套使用才能控制电 路的通断。
• 照明电路是我们生 活中接触最为频繁的 电路。那么,你知道 在日常的生活中照明 电路是由那几部分组 成的吗?
一、照明电路的组成与基本概念
通常来说照明线路由以下几部分组成:
• 电度表 • 断路器(漏电保护开关) • 连接导线 • 闸刀开关 • 开关、插座、电器控制器 • 照明灯具
1、家庭中三种用电线路
• 在使用中电度表接线遵循 “1 3接进线,2 4接出线”的原则, 即:电度表的1、3端子电源接进 线,其1号端子接火线,3号端子 接零线;电度表的2、4端子接出 线,2号端子为火线,4号端子为 零线。
电度表的接线
电源进线端
1 234
接负载
2、电度表与空气开关的连接
电源进线端
1 234
N线 端子
• 灯管开始点燃时需要一 个高电压,正常发光时只 允许通过不大的电流,这 时灯管两端的电压低于电 源电压。
• 3、起辉器作用
• 起辉器在电路中起开关作用,它由 一个氖气放电管与一个电容并联而成, 电容的作用为消除对电源的电磁的干扰 并与镇流器形成振荡回路,增加启动脉 冲电压幅度。放电管中一个电极用双金 属片组成,利用氖泡放电加热,使双金 属片在开闭时,引起电感镇流器电流突 变并产生高压脉冲加到灯管两端。
3、空气断路器 •(1)空气断路器的作用:
• 接通和断开电源 • 线路或设备的过载保护 • 线路或设备的短路保护 • 线路或设备的漏电保护与 人身触电保护
(2)空气断路器的基本结构
接火线 零线标记
开\关按钮 备份火线位
火线
接零线 测试按钮 复位按钮
零线 接出线位置
1)空气断路器的内部结构:
电子判别 控制电路
单联开关在电路中的图 形符号:
(2)双联开关与图形符号
• 双联开关内 部结构:
双联开关在电路中的图 形符号:
双联开关
6、电路中的灯
灯在电路中符号
7、电路中的插座
单相插座图形符号
三相插座
三相插座图形符号 或
二、照明线路的基本构成图
电 源 引 入 家庭 用电 负载
三、照明电路的基本连接方式
• 1、电源与电度表的连接
•1、照明电路:用于家中的照明和装饰 •2、空调线路:电流大,需要单独控制 •3、插座线路:用于家电供电使用
为了避免在日常生活中三种线路 不互相影响,常将这三种线路分开安 装布线,并根据需要来选择相应的断 路器。
2、单相电度表
• 电度表是用记录用户 消耗电能多少的仪表。
电度表
单相电度表 有功电度表 三相四线制电度表
• 日光灯镇流器它起着以下三个作用:
• ⑴启动过程中,限制预热电流,防 止预热电流过大而烧毁灯丝,而又 保证灯丝具有热电发射能力。
• ⑵建立脉冲高电势。启辉器两个电 极跳开瞬间,在灯管两端就建立了 脉冲高电势,使灯管点燃。
• ⑶稳定工作电流,保持稳定放电。
• 日光灯开始发光时,由于交变 电流通过镇流器的线圈,线圈中 就会产生自感电动势,它总是阻 碍电流变化的,这时镇流器起着 降压限流的作用,保证日光灯正 常工作。
4、电度表与空气开关的图形符号
Wh
1 234
电度表 1 2 3 4
两极空气开关在电路中的符号
单极空气开关 在电路中的符号
QA1
SBT
两极 空气
QA2
开关

5、电路中的开关
• 开关在电路中 通常可分为单联开 关与双联开关两种。 单联开关也有一位、 两位、三位等多位 开关。集中在一个 板面上。
(1)单联开关与图形符号 •单联开关内部结构:
三相三线制电度表
无功电度表
电度表分类
DT862型单相电度表
三相四线电度表
电子式单相电度表
ic卡/接触式单 相电能表 ...
ic卡/非接触ic卡单
相电能表 ...
三相四线互感器电度
电度表型号: D D 8 6 2 - 4
D s 862-4
电度表
单相
三相
•单相电度表主要参数:
• 额定电压:220v; • 额定电流:3A(最大额定电流:6A) • 电度表常数:1200r/(kw.h); • 频率:50Hz
漏 电 保 护 试 验 按 扭
脱扣线圈
零序电流 互感器
2)空气断路器的工作原理
• 利用双金属片热膨胀弯 曲触动杠杆,使断路器脱 扣起到超负载保护作用。
当电流大于额定值 时,双金属片弯曲 并靠近传感杆,一 旦双金属片接触并 推动传感杆,致使 其卡口松开脱扣联 杆,动触头在弹簧 的作用下,快速脱 离静触头,完保护。
N QA1
SBT
N
QA2 L NL
E
L N
N
L
1 234

起辉器




镇流器
二控一灯 一控一灯一插座
电源进线端
NL 1 234
N L
L
L
N
E
N
L
L
L
接线 端子
双联开关的使用
L
N
L N
L N
L N
电源进线端
1 234
电源进线端
1 234
NL
Wh
1 2 34
N
QA1
QA
SBT
2
N
日光灯的接线
•日光灯的接线中用到了以 下器件:
• 日光灯管 • 镇流器 • 启辉器 • 单联开关
日光灯的工作原理
• 1、日光灯的构造及作用
• 日光灯两端各有一灯丝,灯 管内充有微量的氩和稀薄的汞 蒸气,灯管内壁上涂有荧光粉, 两个灯丝之间的气体导电时发 出紫外线,使荧光粉发出柔和 的可见光。
• 2、日光灯工作特点
相关文档
最新文档
