冷库设计规范PPT课件
第四讲冷库管理ppt课件(2024)
地质条件良好
避开地质不稳定、易受灾害影 响的地区，确保冷库安全。
配套设施完善
选择水、电、气等基础设施完 善的地点，满足冷库运营需求
。
2024/1/27
12
总平面布置与交通组织
功能分区明确
根据使用功能将冷库划分为不 同的区域，如存储区、加工区 、办公区等，确保各区域互不
干扰。
2024/1/27
交通流线顺畅
远程监控与管理
实现远程监控和管理功能，方便管理 人员随时掌握冷库运行状态，提高管 理效率。
29
06
安全防范与应急处理
2024/1/27
30
消防安全制度建立和执行情况回顾
消防安全制度建立
冷库应建立完善的消防安全制度，包括火灾预防、应急疏散、消 防设施维护等方面。
执行情况回顾
定期对消防安全制度执行情况进行检查和评估，确保各项措施得到 有效落实。
制冷系统基本组成
制冷剂的选择与使用
包括压缩机、冷凝器、膨胀阀和蒸发 器等主要部件。
根据制冷需求和环保要求，选择合适 的制冷剂，并注意安全使用规定。
制冷循环原理
通过制冷剂在封闭系统内循环，利用 物态变化吸收和释放热量，达到降温 目的。
2024/1/27
8
冷却设备类型与选择
01
02
03
冷却设备类型
包括风冷式冷凝器、水冷 式冷凝器、蒸发式冷凝器 等。
生产性冷库、分配性冷库和生活 服务性冷库。
2024/1/27
02
按结构分类
土建冷库、组合冷库和移动式冷 库。
04
冷库特点
隔热性、密封性、坚固性和抗冻 性。
5
行业发展现状与趋势
发展现状
冷库ppt课件
冷库的分类
总结词
冷库可以根据不同的分类标准进行分类，如按用途可分为食品冷库、药品冷库等；按温度可分为超低温冷库、低 温冷库和保鲜冷库等。
详细描述
根据用途不同，冷库可以分为食品冷库、药品冷库、化工原料冷库等；根据温度不同，冷库可以分为超低温冷库 （低于-50℃）、低温冷库（-50℃～-10℃）、保鲜冷库（-10℃～10℃）和冷藏冷库（0℃～15℃）。不同类型 的冷库适用于不同的物品储存需求。
冷却设备
包括冷却塔、水冷机组等，用于冷却和调节水 温。
通风系统
包括送风口、回风口、排风口等，用于保证库 内空气流通和温度均匀。
冷库设备的维护与保养
定期检查制冷系统
包括检查制冷剂的充注量、制冷 剂管道的清洁和密封性等，确保
制冷系统正常运行。
定期清洗冷却设备
包括清洗冷却塔、水冷机组等， 保持冷却设备的清洁和效率。
智能化发展
随着物联网、大数据等技术的发展，冷库将向智能化方向发 展，实现远程监控、自动化管理等功能。
绿色化发展
随着环保意识的提高，冷库将更加注重环保和节能，采用更 加环保的制冷剂和节能技术。
多元化发展
冷库将不仅仅局限于食品冷藏，还将向医药、化工等领域拓 展，满足不同行业的冷藏需求。
THANKS
冷库的结构设计
总结词
冷库的结构设计是实现冷库功能的基础，需要综合考虑承重 、保温、隔热等方面的要求。
详细描述
在结构设计时，应根据冷库的规模源自工艺要求，选择合适的 结构形式和材料，如钢结构、钢筋混凝土结构等。同时，应 注重结构的承重、保温和隔热性能，以满足冷库的保温和节 能要求。
冷库的制冷系统设计
定期清洁通风系统
包括清洁送风口、回风口、排风 口等，保持空气流通和温度均匀
冷库PPT课件
第七章
第二节 制冷热负荷计算
一 室内、外计算参数的确定
1. 室外计算参数的确定
计算冷库热负荷所用的室外气象参数应采用“采暖通风和空气调节 设计参数” 。此外，还需注意一些选用原则：
• 冷间围护结构传入热量计算所用的室外计算温度，应采用夏 季空气调节日平均温度。
第七章
地基与基础：冷库基础应有良好的抗潮湿、防冻的性 能，应有足够的强度
柱和梁：冷库的柱子要少，柱网跨度要大，尽量采用小 截面以少占空间，提高冷库的容积利用系数
冷
墙 体：外墙除隔绝风、雨侵袭，防止温度变化和太阳
辐射等影响外，还应有较好的隔热，防潮性能；
库
冷库内墙有隔热、不隔热两种
屋盖与阁楼层：应满足防水、防火和经久坚固的要 求；屋面应排水良好，满足隔热要 求，造型美观
• 隔绝水蒸气的渗入非常重要 • 隔汽防潮材料要求蒸气渗透系数低，并有足够的粘
结性 • 冷库工程中常用的隔汽防潮材料，有沥青隔汽防潮
材料和聚乙烯或聚氯乙烯薄膜隔汽防潮材料两大类
第七章
四．冷藏库制冷设备和管道的隔热
• 制冷设备和管道隔热的目的：减少冷量损失和回气过 热，同时也为了防止设备和管路表面凝露、结霜
• 计算冷间围护结构最小总热绝缘系数时的室外空气相对湿度， 应采用最热月月平均相对湿度。
第七章
• 开门热量和冷间换气热量计算的室外温度，应采用 夏季通风温度，室外相对湿度应采用夏季通风室外 计算相对湿度。
• 蒸发式冷凝器计算的湿球温度应采用夏季室外温度, 平均每年不保证50小时的湿球温度。
• 鲜蛋、水果、蔬菜及其包装材料的进货温度以及计 算水果、蔬菜冷却时的呼吸热量的初始温度，均按 当地进货旺月的月平均温度计算。若无确切的生产 旺月的月平均温度时，可按夏季空气调节日平均温 度乘以季节修正系数n1采用。
冷库制冷工艺设计 第2版 PPT课件(共13章)第7章氟利昂制冷系统的设计
第7章 氟利昂制冷系统的管道设计
也有系统不采用热交换器，其原理图如７－３示：
图7-3 双级压缩系统原理图(不设热交换器
第7章 氟利昂制冷系统的管道设计
• 其与图如７－２不同在于：１）用汽液分离器代替热交换器,分离器如图7-4(a)所示 。这样，既减少了压缩机湿行程的可能，又满足了润滑油返回曲柄箱的要求。其他 气液分离器结构如图7-4(b)、(c)、(d)所示。
• 制冷系统中采用三台或多台压缩机并联连接时，应设置一个集管使吸入汽体能够顺 利地流入集管里，如图7-26所示。
• 集管设计：a.尽可能短;b.各吸气支管均到集管底部，支管端部45° ;c．曲轴箱上 设置均压管和均油管，并在管上装阀门
第7章 氟利昂制冷系统的管道设计
7.3.2 排汽管道的布置
一.基本要求 • 1．根据允许压力降选用管径,如图7-27，图7-28 • 2.在低负荷下运行，能避免管线内存油，及流回制冷压缩机 • ①排气管应i≥0.01的坡度，坡向油分和冷凝器,其连接如图7-29所示。 • ②对不设油分的压缩机，当压缩机低于冷凝器时，排气管设成“U”形
缩机，使压缩机曲轴箱保持恒定油面，整个系统无积油，（尤蒸发器），又避免 润滑油大量涌到压缩机造成沖缸 2．设法避免闪发气体的发生（1）产生：管内产生的阻力以及往高处供液引起液 体较大的压力损失，当液体的压力降到低于其所具有温度的饱和压力时，就要产 生闪发气体 （2）后果：流体的流动规律难以控制，会引起蒸发器的供液不均，降低蒸发器的 传热效果 （3）解决方法：避免液体的压力损失和增加液体的过冷度
•
第7章 氟利昂制冷系统的管道设计
• ③回气管与蒸发器的连接。 (a)一组蒸发器的连接：如图7-21所示。
第7章 氟利昂制冷系统的管道设计
冷库制冷工艺设计 第2版 PPT课件(共13章)第1概述
1.2 冷库的分类与组成
• 1.2.1 冷库的分类 • 1.2.2 冷库的组成
1.2.1冷库的分类
分类方式
类型
按冷库的围护结构的 结构型式分 按冷库的用途分
——食品的计算密度，kg／m3；
1.3.2 冷库（冷藏）容量计算
3．按货架存放托盘数计算冷库实际吨位 ：
G (a n g) 1000
式中：
G——冷库实际吨位，t； a——每层货架的托盘数； n——货架层数； g——每托盘食品的净质量，kg。
1.4 制冷工艺设计的一般流程
原始资料和设计依据
制冷管道的设计与敷设
1.1.2 国内外冷库发展现状及问题
3．国内冷库的发展趋势及冷库建设未来发展方向 1）冷库布局调整和新的食品冷链物流配送体系构建； 2）冷库功能转型 大部分新建的冷库其功能将从“低温仓储”型向“冷链物流配送”型发展。 3）冷库建设更注重环保和节能 我国经济要走可持续发展道路，必须注重两大问题：环境保护和能源效率。 4）实施冷链物流规范管理、确保食品安全。 食品安全已成为我国食品冷链物流发展必须遵循的重要原则，为了确保食
1.3.1冷却间、冻结间的生产能力计算
3．小车装载式的冷加工间的生产能力：
G agn 1000
式中： G——冷却、冻结间冷加工能力，t/d； a——冷间可容纳小车的数量； g——每辆小车可装载食品的净质量，kg； n——每天冷却或冻结的周转次数。
1.3.2 冷库（冷藏）容量计算
1. 冷库计算吨位 ： G (V)
1.3 冷库的容量确定
冷库设计规范

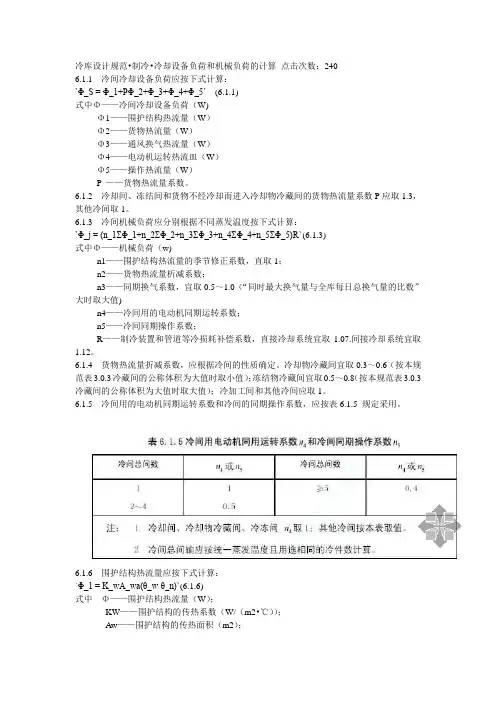

冷库设计规范•制冷•冷却设备负荷和机械负荷的计算点击次数：2406.1.1 冷间冷却设备负荷应按下式计算：`Φ_S = Φ_1+PΦ_2+Φ_3+Φ_4+Φ_5`(6.1.1)式中Φ——冷间冷却设备负荷（W)Φ1——围护结构热流量（W）Φ2——货物热流量（W）Φ3——通风换气热流量（W）Φ4——电动机运转热流皿（W）Φ5——操作热流量（W）P ——货物热流量系数。
6.1.2 冷却间、冻结间和货物不经冷却而进入冷却物冷藏间的货物热流量系数P应取1.3，其他冷间取1。
6.1.3 冷间机械负荷应分别根据不同蒸发温度按下式计算：`Φ_j = (n_1ΣΦ_1+n_2ΣΦ_2+n_3ΣΦ_3+n_4ΣΦ_4+n_5ΣΦ_5)R`(6.1.3)式中Φ——机械负荷（w)n1——围护结构热流量的季节修正系数，直取1；n2——货物热流量析减系数；n3——同期换气系数，宜取0.5～1.0（“同时最大换气量与全库每日总换气量的比数”大时取大值)n4——冷间用的电动机同期运转系数；n5——冷间同期操作系数；R——制冷装置和管道等冷损耗补偿系数，直接冷却系统宜取1.07.间接冷却系统宜取1.12。
6.1.4 货物热流量折减系数，应根据冷间的性质确定。
冷却物冷藏间宜取0.3～0.6（按本规范表3.0.3冷藏间的公称体积为大值时取小值）；冻结物冷藏间宜取0.5～0.8（按本规范表3.0.3冷藏间的公称体积为大值时取大值）；冷加工间和其他冷间应取1。
6.1.5 冷间用的电动机同期运转系数和冷间的同期操作系数，应按表6.1.5 规定采用。
6.1.6 围护结构热流量应按下式计算：`Φ_1 = K_wA_wa(θ_w-θ_n)`(6.1.6)式中Φ——围护结构热流量（W）；KW——围护结构的传热系数（W/（m2•℃））；Aw——围护结构的传热面积（m2）；a——围护结构两侧温差修正系数，可按本规范附录B表B.0.1-1采用；θw——围护结构外侧的计算温度（℃）；θn——围护结构内侧的计算温度（℃）。
冷库PPT课件
发展历程及现状
发展历程
冷库经历了从自然冷藏到机械冷藏的 发展过程，随着制冷技术的进步和冷 链物流的发展，冷库逐渐实现专业化 、规模化和智能化。
现状
目前，我国冷库行业已形成较为完善 的产业体系，冷库容量和规模不断扩 大，制冷技术和设备不断更新换代， 冷链物流体系日益完善。
冷库在物流体系中作用
延长食品保质期
冷库选址与设计
选址需考虑交通便利、地质条件、周 边环境等因素，设计需遵循相关规范 和标准。
行业前沿动态分享
新型制冷技术
如磁制冷技术、声制冷技 术等，具有高效、环保等 优点。
智能化冷库管理
运用物联网、大数据等技 术手段，实现冷库的自动 化、智能化管理。
绿色冷库建设
注重环保、节能，采用太 阳能等可再生能源，降低 冷库运营成本。
拓展思考：如何提高冷库运营效率
优化冷库布局
合理规划货位，提高空间利用率，减少搬运距离 和时间。
加强员工培训
提高员工操作技能和管理水平，减少人为因素造 成的损失。
ABCD
引入先进设备
采用高效制冷设备、自动化搬运设备等，提高作 业效率。
实施信息化管理
运用信息系统对冷库运营进行实时监控和数据分 析，及时发现问题并采取措施加以改进。
运行效率。
安全保护装置
配备压力保护、温度保 护等装置，确保冷库设
备安全运行。
其他辅助设备
如加湿器、除湿器等， 根据冷库实际需求进行
配置。
03
冷库运营管理
ቤተ መጻሕፍቲ ባይዱ
入库管理流程及规范
入库前准备 确认货物信息，包括品名、规格、数量等。
检查货物包装是否完好，有无破损或渗漏。
入库管理流程及规范
冷库技术PPT课件
探讨自动化技术在冷库操作中的应用 ，如自动化装卸、机器人巡检等，提 高运营效率。
行业法规政策变化对市场影响分析
法规政策变化概述
梳理近年来冷库行业相关法规政策的变化情况，包括安全标 准、环保要求等。
市场影响分析
分析法规政策变化对冷库市场的影响，包括竞争格局、市场 份额、技术创新等方面的变化。
国外冷库发展现状
国外发达国家冷库建设起步较早，技术相对成熟。他们注重冷库的节能和环保性能，采用先进的制冷技术和设备 ，提高冷库的自动化和智能化水平。同时，国外发达国家还注重冷库的多元化发展，将冷库建设与食品加工、物 流配送等产业相结合，形成完整的产业链。
02
冷库结构与设备
冷库建筑结构类型
土建冷库
04
食品在冷库中的储存与保鲜
食品储存条件设定及影响因素分析
01
02
03
04
温度控制
根据食品种类和保鲜要求，设 定适当的温度范围，如0-4℃
、-18℃等。
湿度调节
保持适宜的湿度，避免食品失 水或吸水，影响品质。
通风换气
定期通风换气，保持空气新鲜 ，避免异味和细菌滋生。
光照控制
避免阳光直射，减少食品变色 和营养损失。
VS
冷库特点
冷库建筑不同于一般的工业和民用建筑， 有它独特的结构。冷库墙壁、地板及平顶 都敷设有一定厚度的隔热材料，以减少外 界传入的热量。为了减少吸收太阳的辐射 能，冷库外墙表面一般涂成白色或浅颜色 。因而冷库建筑与一般工业和民用建筑相 比，有它的特点。
国内外冷库发展现状
国内冷库发展现状
我国冷库建设发展迅速，主要分布在各水果、蔬菜主产区以及大中城市郊区的蔬菜基地。但我国冷库建设在地域 分布上存在着不平衡性，东部地区冷库建设较多，中西部地区相对较少。同时，我国冷库的规模普遍偏小，缺乏 大型冷库。
冷库设计规范
冷库设计规范1.冷库建设要符合国家和地方的相关法律法规，如建筑法、消防法、卫生法等。
同时，还要根据当地气候、水电供应等因素进行合理规划。
2.冷库建筑的主要结构应具备一定的抗震能力，要按照建筑结构设计规范来确定梁柱、墙体等的尺寸和材料使用。
3.冷库建筑要合理布置进出口通道，通道宽度要满足货物进出的需要，同时要确保车辆能够安全进出冷库。
4.冷库的屋面要采用防水材料，确保不发生渗漏，屋面还要有一定的坡度，方便排水。
5.冷库的墙体和地面应采用保温材料，确保冷库内部温度稳定，不受外部环境影响。
同时，墙体和地面的材料要符合卫生、防火要求。
6.冷库的门窗应选择具有良好保温性能的材料，确保不会存在冷桥现象。
7.冷库内部布局应合理，要设置货架和通道，方便储存物品和工作人员的出入。
8.冷库的通风系统要设计合理，确保空气流通，并达到降温降湿的效果。
通风系统应考虑温度和湿度控制，以及防止霉菌滋生等因素。
9.冷库照明要满足工作需要，同时要符合能源节约的原则，可以选择节能灯具、自动感应开关等节能设备。
10.冷库应设置相应的消防设施，包括灭火器、火灾报警系统等，确保在发生火灾时能及时采取措施进行灭火和疏散。
11.冷库还要考虑防止虫害和霉菌滋生的措施，使用防腐处理材料等。
12.冷库还要考虑节能环保措施，如太阳能利用、废热回收等，减少能源消耗和环境污染。
总之，冷库设计规范是建筑专业必须遵守的一项要求，它关乎到冷库的安全性、卫生性和环保性。
只有在遵守规范的前提下进行设计和建设，才能确保冷库的正常运行和物品储存的安全。
冷库设计规范 (2)
冷库设计规范1. 引言冷库是专门用于储存和保鲜冷藏物品的设施，其设计规范直接影响到冷藏物品的储存质量和使用效果。
本文档旨在提供一份冷库设计规范，以确保冷库的设计符合相关标准，满足用户需求，并提高冷藏物品的储存效果。
2. 设计要求2.1 温度控制•冷库内部温度应能够控制在设定的范围内，一般为-18℃至10℃。
•温度控制应具备自动调节和报警功能，确保温度稳定性和可靠性。
•冷库内部温度应能够适应不同冷藏物品的储存需求。
2.2 保湿控制•冷库内部湿度应能够保持在适宜的范围内，一般为50%-80%。
•保湿控制应具备自动调节和报警功能，确保湿度稳定性和可靠性。
•冷库内部应装备适当的保湿设备，如加湿器和湿度传感器。
2.3 通风控制•冷库内部应具备良好的通风系统，确保空气流通和新鲜空气的补给。
•通风系统应具备过滤和除臭功能，确保冷藏物品的新鲜度和卫生性。
2.4 照明控制•冷库内部应装备适宜的照明设施，确保工作人员在冷库内有良好的照明环境。
•照明设施应符合安全要求，能够耐低温和防爆。
2.5 储物空间设计•冷库内部应合理规划储物空间，保证冷藏物品的储存量和储存效果。
•储物空间的设计应考虑冷藏物品的大小和形状，以便于储存和取出。
•储物空间的布局应合理，确保冷藏物品间的通道畅通和管理便利。
3. 设备要求3.1 制冷设备•冷库应配备适宜的制冷设备，以满足冷藏物品对温度的要求。
•制冷设备应具备高效节能、低噪音和稳定性能。
•制冷设备的安装和维护应符合相关的规范和标准。
3.2 保温设备•冷库应具备良好的保温性能，确保冷库内部温度的稳定性。
•保温设备应采用合适的材料，具备良好的隔热效果。
•保温设备的安装和维护应符合相关的规范和标准。
3.3 通风设备•冷库应配备适宜的通风设备，以保证空气流通和新鲜空气的补给。
•通风设备应具备高效过滤和除臭功能，确保冷藏物品的新鲜度和卫生性。
•通风设备的安装和维护应符合相关的规范和标准。
3.4 照明设备•冷库应配备适宜的照明设备，以保证良好的照明环境。
第2章 冷库设计 制冷系统方案设计ppt课件
可编辑课件PPT
26
一台压缩机配多台蒸发器的热气融霜
可编辑课件PPT
27
（2）排液
原因： ①除霜前，停止向蒸发器供液，同时排掉其中的制冷剂液 体，以发挥除霜效果。 ②除霜时，将热蒸汽冷凝下的液体排出。
方案： A、引至其它冷间正在使用的蒸发器。用于小型冷库。 B、至排液桶。放油、加压回高调站。用于重力及液泵供 液系统。 C、至低压循环桶。用于液泵供液系统。
一、提高制冷效率的基本措施 1、润滑油的分离与回收
1）润滑油的作用：润滑、降温、密封、提供动力。 2）回收润滑油的原因：
① 积存于设备、管道中，占用工作容积； ② 与污物杂质结合为胶状物，堵塞管道、阀门； ③ 附在热交换器壁面，使传热恶化； ④ 压缩机需要润滑油。
可编辑课件PPT
13
3）方法
I）分离 ① 在压缩机和冷凝器之间设置油分离器使大部分油被分离； ② 在冷凝器出液管设液油分离器； ③ 在贮液器、中冷器、低压循环桶、汽液分离器、蒸发器的底 部设置放油管道。（氨比油轻，油下沉）。
2）液泵装抽气管和压差控制器， 防气蚀。
3）泵出口处设自动旁通阀和止逆 阀，防止液体倒流。
可编辑课件PPT
32
3、压力容器的安全装置
1）设置安全阀 2）安全熔塞－小型制冷系统的压力容器
4、制冷装置的紧急泄液
突发事件时（火灾、空袭） 排放制冷剂液体
可编辑课件PPT
33
5．设备液面的控制和显示
液面控制－为了正常的制冷循环和安全生产。 如中冷器、汽液分离器、低压循环桶等。用浮球阀或
可编辑课件PPT
16
② 离心式油分离器
可编辑课件PPT
17
冷库设计规范201X部分内容
5 结构5.1 一般规定5.1.1 冷间宜采用钢筋混凝土结构或钢结构，也可采用砌体结构。
5.1.2 冷间结构应考虑所处环境温度变化作用产生的变形及内应力影响，并采取相应措施减少温度变化作用对结构引起的不利影响。
5.1.3 冷间采用钢筋混凝土结构时，伸缩缝的最大间距不宜大于50m。
如有充分依据和可靠措施，伸缩缝最大间距可适当增加。
5.1.4 冷间顶层为阁楼时，阁楼屋面宜采用装配式结构。
当采用现浇钢筋混凝土屋面时，伸缩缝最大间距可按表5.1.4采用。
表5.1.4 现浇钢筋混凝土阁楼屋面伸缩缝最大间距(m)注：当有充分依据或可靠措施，表中数值可以增加。
5.1.5 当冷间阁楼屋面采用现浇钢筋混凝土楼盖，且相对边柱中心线距离大于或等于30m时，边柱柱顶与屋面梁宜采用铰接。
5.1.6 当冷间底层为架空地面时，地面结构宜采用预制梁板。
5.1.7 当冷库外墙采用自承重墙时，外墙与库内承重结构之间每层均应可靠接结，设置锚系梁。
锚系梁间距可为6m，墙角处不宜设置。
墙角砌体应适当配筋且墙角至第一个锚系梁的距离不宜小于6m。
设置的锚系梁应能承受外墙的拉力与压力。
抗震设防烈度为6度及6度以上，外墙应设置钢筋混凝土构造柱及圈梁。
5.1.8 冷间混凝土结构的耐久性应根据表5.18的环境类别进行设计。
表5.1.8 混凝土结构的环境类别5.1.9 冷间钢筋混凝土板每个方向全截面最小温度配筋率不应小于0.3%。
5.1.10 零度以下的低温库房承重墙和柱基础的最小埋置深度，自库房室外地坪向下不宜小于15m，且应满足所在地区冬季地基土冻胀和融陷影响对基础埋置深度的要求。
5.1.11 软土地基应考虑库房地面大面积堆载所产生的地基不均匀变形对墙柱基础、库房地面及上部结构的不利影响。
5.1.12 抗震设防烈度6义及6度以上的板柱—剪力墙结构，柱上板带上部钢筋的1/2及全部下部钢筋应纵向连通。
5.2 荷载5.2.1 冷库楼面和地面结构均布活荷载标准值及冷永久值系数应根据房间用途按表5.2.1的规定采用。
冷库设计规范 ppt课件
PPT课件
17
4．2．2 每座冷库冷藏间耐火等级、层数和面 积应符合
表4．2．2 每座冷库冷藏间耐火等级、层数和面积（m2）
表4．2．2的要求。
PPT课件
18
4．2．2 每座冷库冷藏间耐火等级、层数和面 积（m2）
注：1 当设地下室时，只允许设一层地下室，且地下冷藏间 占地面积不应大于地上冷藏间建筑的最大允许占地面积，防 火分区不应大干1500m2。 2 建筑高度超过24m的冷库为高层冷库。 3 本表中“一”表示不允许建高层冷库。 4．2．3 冷藏间与穿堂之间的隔墙应为防火隔墙，该防火隔 墙的耐火极限不应低于3．00h，该防火隔墙上的冷藏门可 为非防火门。
3．0．7 冷库设计的室外气象参数，除应符合现行国家标准 《采暖通风与空气调节设计规范》GB 50019的规定外，尚 应符合下列规定： 1 计算冷间围护结构热流量时，室外计算温度应采用夏季空 气调节室外计算日平均温度。 2 计算冷间围护结构最小总热阻时，室外计算相对湿度应采 用最热月的平均相对湿度。 3 计算开门热流量和冷间通风换气流量时，室外计算温度应 采用夏季通风室外计算温度，室外相对湿度应采用夏季通风 室外计算相对湿度。 3．0．8 冷间的设计温度和相对湿度应根据各类食品的冷藏 工艺要求确定，也可按表3．0．8的规定选用。
在修订过秳中遵照国家基本建设的有关方针政策对近几年国内新建和改建的冷库迚行了重点调研幵在9个省市召开了有教学科研工秳设计设备制造建筑安装等部门与业人员参加的座谈会广泛听取了对国家标准冷库设计觃范gb500722001以下简称原觃范的修订意见查阅了国际上相关技术资料在广泛征求意见的基础上通过反复修改和完善最后经与家审查定稿
冷库设计规范
冷库设计规范主要符号a－围护结构两侧温差修正系数thb一传热阻修正系数、导热系数的修正系数c一比热容；D一热惰性指标；d一直径、厚度；F一面积；f一单件面积；G、g一公称吨位、重量、加工能力；H一含热量、蒸汽渗透阻；h一高度；k一传热系数；L一长度；N一电动机额定功率；P一负荷系数、压力；Q、q一热量、冷负荷、热负荷、水量；Qq一冷却设备负荷；Qj一机械负荷；Q1一冷凝负荷；R。
一围护结构的总传热阻；R一热阻、冷损耗补偿系数；S一材料的蓄热系数；t一摄氏温度；tw一室外计算温度；tR一室内计算温度；V一体积（变积）、吸气量、送风量V一氨液比体积；w一流速；a一换热系数；B一氨液充满度；Y一重度；y0一冷藏间内空气重度；Y一容积利用系数；N一导热系数、氨压缩机输气系数P一电动机运转时间系数；T一时间；&一贮氨器的容量系数；w一负荷裕度。
第一章总则第1．0．1条冷库设计应满足食品冷藏的技术要求和卫生要求，作到技术先进，经济合理，安全适用，确保质量。
第1．0．2条本规范适用于公称容积为500立方米及以上新建、扩建的食品冷库，不适用于山洞冷库、石拱覆土冷库。
本规范制冷部分适用于以氨为工质的制冷装置。
第1．0．3条冷库设计应在总结实践经验和科学实验的基础上，积极慎重地采用新技术、新设备、新工艺和新材料，使生产而程合理，节约能源，操作维修方便。
第1．0．4条冷库设计除应符合本规范的规定外，尚应符合国家现行的有关标准、规范的要求。
第二章计算的一般规定第2．0．1条冷库的设计规模应以冷藏间或储冰间的公称容积为计算标准。
公称容积为冷藏间或储冰间的净面积（不扣除柱、门斗和制冷设备所占的面积）乘以房间净高。
第2．0．2条冷库贮藏吨位可按下式计算。
∑V．Y．NG＝━━━━━(2．0．2)1000式中G－－冷库贮藏吨位（吨）；V－－冷藏间或贮冰间的公称容积（立方米）；η－－冷藏间或储冰间的变积利用系数；γ－－食品的计算重度（公斤／立方米）；1000－一吨换算成公斤的致值（公斤／吨）。
