家用空调运行模式与保护诊断(最新)
如何准确诊断空调故障
03
通过测量空调进风口和出风口的温度差，可以判断空调的制冷
或制热效果是否正常。
替换法：疑似故障部件的替换与验证
01
替换疑似故障部件
根据观察到的异常现象和测量结果，初步判断可能的故障部件，并将其
替换为新的部件。
02 03
验证替换效果
在替换部件后，重新启动空调并观察其运行状况。如果故障现象消失， 说明替换的部件确实是故障所在；如果故障现象仍然存在，则需要进一 步检查其他部件。
。
02
空调系统结构与工作原理
制冷系统组成及作用
压缩机
将低温低压的制冷剂气 体压缩成高温高压的气 体，为制冷循环提供动
力。
冷凝器
将高温高压的制冷剂气 体冷却成高压液体，释
放热量。
膨胀阀
将高压液体制冷剂节流 降压，变成低温低压的
液体。
蒸发器
低温低压的液体制冷剂 在蒸发器中蒸发，吸收 热量，实现制冷效果。
空气循环系统
01
02
03
室内机
吸入室内空气，经过过滤 、冷却或加热后，再吹出 到室内。
室外机
排放室内机吸收的热量或 吸收的冷量，保持室内外 热量平衡。
连接管道
连接室内机和室外机，输 送制冷剂。
控制系统与电路分析
控制器
传感器
执行器
保护装置
电路分析
接收用户指令，控制空 调的运行模式、温度、 风速等。
避免误诊
准确诊断可以避免因误诊而更 换不必要的部件，节省维修成
本和时间。
提高维修效率
通过准确诊断，维修人员可以 快速定位故障点，提高维修效 率。
保障使用安全
对于涉及电源和电路板的故障 ，准确诊断可以确保维修过程 中的安全，避免因操作不当引 发事故。
空调常见故障分析与排除方法
空调常见故障分析与排除方法空调作为现代生活中常用的家电之一，为我们提供了舒适的室内环境。
然而，由于使用不当、老化、电路故障等原因，空调常常会出现各种故障。
本文将对空调常见故障进行分析，并提供相应的排除方法。
一、空调无法启动1.电源故障：首先，检查空调电源是否正常接通，是否有电压输出。
可以尝试将空调插头插到其他插座上，确认是否是电源问题。
2.遥控器问题：检查空调遥控器的电池是否耗尽，如果是，请更换电池。
还需要确认遥控器的信号发射距离是否受限，可以尝试在更近的距离内操作。
3.保护装置触发：空调内部的保护装置可能会在一些情况下触发停机保护，如电源过载、电机过热等。
此时，需要等待一段时间后再尝试启动空调。
二、空调制冷效果差1.气温设定：首先，检查空调的温度设定是否合适。
如果温度设定过高或过低，会导致空调无法达到预期的制冷效果。
2.滤网清洁：空调滤网是过滤空气中的灰尘和杂质的重要部件，如果滤网堵塞，会影响空气流通和制冷效果。
因此，定期清洗滤网是保持空调正常工作的关键。
三、空调噪音大1.室内机噪音：空调室内机噪音的主要原因可能是风扇叶片松动、蒙垢、损坏等。
可以尝试打开室内机，清洁风扇叶片，或者修复或更换受损的部件。
2.室外机噪音：室外机噪音的主要原因可能是风扇叶片松动、异物进入等。
检查室外机是否有异常噪音，并及时清除可能的异物。
如果风扇叶片松动，需要重新固定。
四、空调漏水1.冷凝水管堵塞：空调使用一段时间后，冷凝水管可能会被污物堵塞，导致漏水。
可以拆下冷凝水管进行清洗，或者使用专业工具进行疏通。
2.排水管问题：如果排水管没有正确安装或存在损坏，会导致空调漏水。
检查排水管的连接是否牢固，是否有异常。
五、空调制热效果差1.温度设定和模式选择问题：空调制热效果差的原因之一可能是温度设定过高或过低，或者选择了错误的模式。
调整温度和模式，确认是否有改善。
空调维修保养如何判断空调电机是否正常工作
空调维修保养如何判断空调电机是否正常工作空调作为家庭和办公场所中必备的电器之一，经常需要进行维修保养以确保其正常工作。
其中，空调电机是空调系统中一个至关重要的组件，它负责驱动空调的压缩机和风扇，使空调能够正常运转。
因此，判断空调电机是否正常工作至关重要。
以下将介绍几种常见的判断空调电机是否正常工作的方法。
一、观察空调电机运转情况观察空调电机的运转情况是判断其是否正常工作的重要方法之一。
正常情况下，空调电机应该平稳运转，没有异常声音，且不会出现明显的震动。
如果空调电机出现异常的噪音、颤动或者运转不平稳，那可能是电机存在问题，需要进行维修或更换。
二、检查电机温度空调电机在工作时会产生一定的热量，过高的温度可能表明电机存在问题。
可以观察电机的温度是否超过正常范围，一般来说，触摸电机外壳时，温热为正常情况，但如果触摸到明显的高温，特别是烫手的温度，那可能是电机过热，需要及时维修。
三、测试电机绝缘性能电机的绝缘性能对其正常工作至关重要。
可以使用绝缘电阻计或万用表进行测试，检查电机的绝缘电阻是否正常。
如果绝缘电阻明显低于标准值或者出现短路现象，那可能是电机绝缘性能出现故障，需要进行修复或更换。
四、测量电机电流空调电机运转时的电流大小可以反映其工作状态。
可以使用电流表进行测量，检查电机的运行电流是否在正常范围内。
如果电机运行电流异常过高或过低，可能是电机存在故障，需要进行修理或更换。
五、注意电机周围的空调工作环境空调电机的工作环境对其正常运行也有影响。
应该确保电机周围没有过多的灰尘或杂物，避免堵塞空气循环通道，影响电机散热。
同时，应该保持电机周围的通风良好，避免长时间封闭在密闭空间中运行，否则容易导致电机过热。
六、定期维护保养空调电机除了上述方法之外，定期维护保养空调电机也是确保其正常工作的重要手段。
定期清洁空调电机外壳，清除积尘，定期检查电机的防尘罩是否完好，并及时进行更换。
此外，定期润滑电机轴承，确保其能正常运转，并定期进行电机的内部清洁，避免因灰尘等杂质阻塞电机内部。
空调维修保养服务方案的故障判定与诊断方法
空调维修保养服务方案的故障判定与诊断方法我理解您的要求是，您需要一个关于空调维修保养服务方案的故障判定与诊断方法的文章。
以下是相关内容：空调维修保养服务方案的故障判定与诊断方法一、简介空调是现代生活中不可或缺的设备之一，随着使用时间的增长，空调可能会出现各种故障。
因此，掌握空调维修保养服务方案的故障判定与诊断方法对于提供优质的服务至关重要。
二、常见故障判定1. 空调不制冷当用户反馈空调不制冷时，首先需要检查空调的制冷剂是否充足。
可以通过使用专业设备检测制冷剂的压力来判定。
另外，还需要检查空调的压缩机、冷凝器和蒸发器等是否正常运行。
2. 空调漏水漏水是空调故障中常见的问题之一。
在判断空调漏水时，可以检查排水管道是否堵塞、排水槽是否积水。
还可以检查空调内部是否有结露，以确定是否存在制冷系统的问题。
3. 空调异味当用户反馈空调有异味时，可能是由于空调内部的污垢或霉菌导致的。
在判定空调异味时，可以进行清洗空调内部的过滤网和排水槽，以及使用杀菌剂来除去异味。
三、故障诊断方法1. 观察与询问在进行空调故障诊断时，首先需要与用户进行沟通，了解空调的使用情况和故障现象。
同时，还需要观察空调的运行状态，包括是否有异常声响、排气口是否正常等。
2. 测量与检测针对具体故障，可以使用专业设备进行测量和检测。
例如，使用温度计来测量空调的出风温度，使用电压表来检测电路是否正常。
3. 分析与判断根据观察和测量结果，结合对空调内部机构和工作原理的了解，进行问题分析和判断。
例如，当观察到空调制冷效果不佳且出风温度较高时，可能是由于制冷剂不足或压缩机故障引起的。
4. 修复与调试根据故障诊断结果，采取相应的修复措施。
修复过程需要注意操作安全，遵循相关维修规范，以确保维修过程安全可靠。
修复完成后，还需要进行调试，确保空调恢复正常工作。
四、维护与预防在进行空调维修保养服务时，除了及时修复故障，还应该进行维护和预防措施。
定期清洁空调的过滤网和排水槽，定期检查制冷系统的漏气情况，并根据需要添加制冷剂。
房间空调器电控功能简介
制热模式下的保护功能
1.过热保护 过热保护：IPT≥50℃时，关室外风机，IPT≥62℃时， 过热保护 关压缩机，室内风机强制高速运行。当IPT≤46℃时， 开室外风机、开压缩机，室内风机恢复原状态。
过热保护作用：过热时系统压力过大，此时压缩机过载 运行，时间长会使压机发热大，甚至压缩机烧毁
2.制热防冷风控制： 制热防冷风控制： 制热防冷风控制 整个制热运行过程中室内风机按下图执行制热防冷风 控制。在防冷风过程中运行低速风时，导风板角度为 防冷风角度（包括到达设定的停机，但关机除外）。 退出防冷风则风板自动恢复为原来设定角度；
电控功能简介
一． 二． 三． 四．
空调器各种运行模式 保护/故障处理功能 除霜功能及动作时序 除霜时间的判断
空调功能概述
空调的各种运行模式
自感、制冷、除湿、送风、制热 1.自感模式 （以20℃、26 ℃为分界点将温度划分为几个区间) 根据当前室温 判断为何种模式(制冷、制热（单冷机型为送风）、除湿）运 行。 2.制冷模式 1） 压缩机控制： (1) RT－ST≥1℃时，压缩机运行。 (2) RT－ST＜-1℃时，压缩机停机。 (3) -1℃≤RT－ST＜1℃时，压缩机维持原状态。
压缩机液击：在空调运行时，如果进入蒸发器时 的制冷剂液体过多或蒸发压力太低（此时负荷较 低或制冷量过大）而无法完全被压缩空气蒸发， 那么未蒸发的制冷剂液体会被吸入压缩机内部。 由于制冷剂液体是不可压缩的，在压缩机运转中 极易造成阀片被击碎的现象，这就是“液击”。 “液击”是制冷压缩机最严重的故障之一，必须 防止发生。
3.其他故障情况 a.自动开关机 这里主要针对采用东芝807芯片的控制电路板，由于在 硬件电路设计上的缺陷（应急开关与接受头共用一个 I/O口），导致了控制器易受外界干扰自动开关机。 b.显示板异常（如缺划、灯不亮） 这种情况芯片74HC164或相关电阻虚焊导致 c. 上电风机转、电机慢转、关机后风机仍在转 可控硅故障
空调的运行模式详解

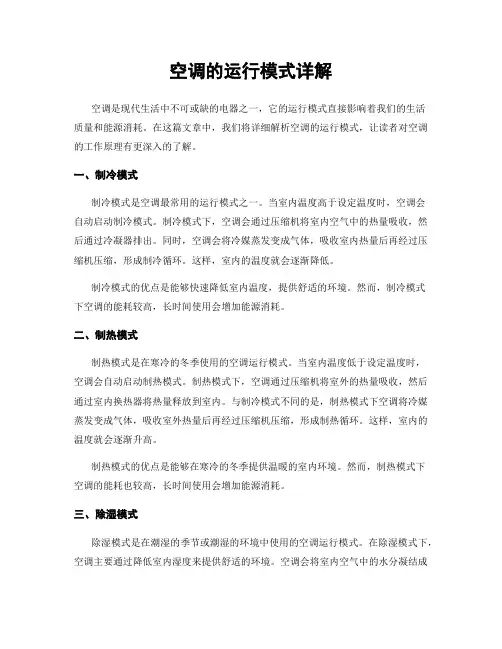

空调的运行模式详解空调是现代生活中不可或缺的电器之一，它的运行模式直接影响着我们的生活质量和能源消耗。
在这篇文章中，我们将详细解析空调的运行模式，让读者对空调的工作原理有更深入的了解。
一、制冷模式制冷模式是空调最常用的运行模式之一。
当室内温度高于设定温度时，空调会自动启动制冷模式。
制冷模式下，空调会通过压缩机将室内空气中的热量吸收，然后通过冷凝器排出。
同时，空调会将冷媒蒸发变成气体，吸收室内热量后再经过压缩机压缩，形成制冷循环。
这样，室内的温度就会逐渐降低。
制冷模式的优点是能够快速降低室内温度，提供舒适的环境。
然而，制冷模式下空调的能耗较高，长时间使用会增加能源消耗。
二、制热模式制热模式是在寒冷的冬季使用的空调运行模式。
当室内温度低于设定温度时，空调会自动启动制热模式。
制热模式下，空调通过压缩机将室外的热量吸收，然后通过室内换热器将热量释放到室内。
与制冷模式不同的是，制热模式下空调将冷媒蒸发变成气体，吸收室外热量后再经过压缩机压缩，形成制热循环。
这样，室内的温度就会逐渐升高。
制热模式的优点是能够在寒冷的冬季提供温暖的室内环境。
然而，制热模式下空调的能耗也较高，长时间使用会增加能源消耗。
三、除湿模式除湿模式是在潮湿的季节或潮湿的环境中使用的空调运行模式。
在除湿模式下，空调主要通过降低室内湿度来提供舒适的环境。
空调会将室内空气中的水分凝结成水滴，然后通过排水管排出。
除湿模式下，空调不会主动调节室内温度，只关注湿度控制。
除湿模式的优点是能够有效降低室内湿度，提供干燥的环境。
然而，除湿模式下空调的能耗较高，因为空调需要消耗能量将水分凝结成水滴。
四、自动模式自动模式是一种智能化的空调运行模式。
在自动模式下，空调会根据室内温度和湿度自动调节运行模式。
当室内温度高于设定温度时，空调会启动制冷模式；当室内温度低于设定温度时，空调会启动制热模式；当室内湿度过高时，空调会启动除湿模式。
自动模式下，空调能够根据室内环境的实际需求进行智能调节，提供最佳的舒适度和能源效率。
空调的常见故障判断和处理方法
空调的常见故障判断和处理方法空调的常见故障判断和处理方法：1. 空调无法启动- 首先检查电源插座是否松动或断电，如果是，则重新插好电源或检查电路短路的情况。
- 检查遥控器是否设置正确，如果设置正确但仍无法启动，考虑更换遥控器电池。
- 检查空调的保险丝是否烧断，如果是则更换新的保险丝。
2. 空调无制冷效果- 检查空调的室外机是否有异常，如噪音过大或漏水等情况，如果有异常则需要联系专业技术人员进行维修。
- 考虑空调内部的滤网是否堵塞，如果堵塞则需要清洗或更换滤网。
- 检查空调的制冷剂是否不足，如果不足则需要添加制冷剂。
这个需要由专业技术人员进行检测和处理。
3. 空调制冷效果不佳- 检查空调的温控器设置是否正确，如果设置过低或过高，则调整为适宜的温度。
- 检查室内温度传感器是否故障，如果故障则需要更换传感器。
- 检查空调的室内外换热器是否清洁，如果脏污则需要清洗。
4. 空调制热效果不佳- 检查空调的室外机是否有堵塞物，如雪、冰或灰尘等，如果有则需要清理。
- 检查空调的室内机是否有漏风现象，如果有则需要重新密封。
- 检查空调的内外机之间的连线是否松动，如果松动则需要紧固。
5. 空调漏水- 检查空调的排水装置是否正常工作，如果排水堵塞则需要清洗排水管道。
- 检查空调的室内机和室外机之间的连接管道是否漏水，如果漏水则需要重新连接。
- 检查空调的室外机是否有漏水现象，如果室外机漏水则需要检查冷凝水循环系统是否正常。
6. 空调噪音过大- 检查空调的室外机是否摆放平稳，如果不平稳则调整至平稳。
- 检查空调的室内机是否有异物进入，如果有异物则清理。
- 检查空调的风机是否脏污，如果脏污则需要清洗风机。
7. 空调遥控器失灵- 检查遥控器的电池是否用完，如果用完则更换新电池。
- 检查遥控器的红外线发送器是否故障，如果故障则需要维修或更换遥控器。
8. 空调不能正常调节风速- 检查空调的风机是否正常工作，如不工作则需要检修或更换风机。
空调的自诊断
三、诊断与维修1、自动空调自诊断自检模式为控制器提供了基本的诊断功能。
相应的输入信号值都可以显示在LCD 上，可以通过操作组合键设置输出信号值。
1.1进入自检模式系统自检模式可以通过同时按风速调节（增大风速）和温度调节（降低温度）的两个翘翘板按键4秒后进入。
但需要授权才可以进入自检模式。
必须输入相应的密码进入。
如果在50秒内没有输入正确密码，控制器将自动返回正常工作模式。
控制器通过只激活2个段当中的一个来显示要求用户输入密码.密码将显示在外部温度和设置温度的字段上，可以操作风速调节按键选择需要改变的数字的位置。
被选中的数字以1Hz的频率闪烁。
使用温度调节按键上下来设置需要的数字。
当输入相应的密码并确认无误后，按下内外循环按键将确认进入相应安全级别的诊断模式。
1.2退出自检模式可以通过按OFF按键退出自检模式。
同样，诊断过程中如果两分钟没有对按键的操作，诊断功能将自动退出。
所有的强制值设置成处理数据并且运行，当前自检程序将被打断。
重新点火后控制器进入正常工作模式，同样退出自检模式。
1.3读取信息诊断信息通过代码进行表示，每个代码都表示一个信息，代码表示此时显示的信息的类别。
信道号码由两位数字组成，其中高位(十位数字)由风量调节控制，而低位(个位数字)由温度调节控制。
信道号码的高位值表示所显示信号的类型，具体定义如下：信道的号码显示在车外温度字段上。
通过调节风量翘翘板按键上下来在各个信道间进行选择。
每向上按一次风量按键就选择后一个可用的信道，反之每向下按一次风量按键就选择前一个可用的信道。
信道号码的选择被设置成循环设置模式，意味着：按降低风量键到最低信道号码时继续向下降将选择到最高的信道号码。
按提高风量键到最高信道号码时继续向上升将选择到最低的信道号码。
1.4取值显示说明：当控制器检测到传感器无效值时，自动控制逻辑会采用默认值进行控制：吹风机传感器当出现短/断路时，电压测量将被设定在1.25V默认值。
家用空调维修手册
家用空调维修手册故障一：空调无法启动家用空调无法启动的原因可能有多种，以下是一些常见的故障排查和解决方法：1. 检查电源：确保空调插头正确插入电源插座，并且电源是否正常供电。
如果插头和电源都没有问题，可以尝试使用其他电器设备测试插座是否正常工作。
2. 检查遥控器电池：如果空调无法通过遥控器启动，可能是电池电量不足。
更换新的电池后再试一次。
3. 检查安全开关：一些家用空调会配备安全开关，用于检测门窗是否关闭。
如果安全开关检测到门窗未关闭，空调可能会无法启动。
检查门窗是否关闭，如果是，将其关闭后再试一次。
4. 检查电路保护器：家用空调可能会配备电路保护器，用于保护电路免受过载或短路等情况的损坏。
如果空调无法启动，可能是电路保护器跳闸了。
检查电路保护器的位置并重置它。
如果以上方法都无法解决问题，建议联系专业的空调维修人员来进行进一步的排查和修复。
故障二：空调运行时产生异味当空调运行时产生异味，可能会影响居住环境和使用体验。
以下是一些常见的异味情况及其解决方法：1. 霉味：空调内部可能滋生霉菌，导致空气中散发出难闻的霉味。
可以尝试清洁空调过滤器、排水管和冷凝器，使用洗涤剂和消毒剂来清除霉菌。
如果问题仍然存在，可能需要专业维修人员进行全面的清洁和消毒。
2. 焦糊味：可能是由于空调电路或电机出现问题，导致电气元件烧毁。
此时需要停止使用空调，并尽快联系专业维修人员进行检修和更换。
3. 异味：空调内部可能沾染了异物或者灰尘，导致空气中散发出异味。
可以尝试清洁空调过滤器和排水管，如果问题仍然存在，建议联系专业维修人员进行清洁和检修。
故障三：空调制冷效果差家用空调制冷效果差可能是由于以下原因导致的，可以参考以下解决方法：1. 温度设定不正确：检查空调温度设定值是否过高或者过低，合理设置温度可以提高制冷效果。
2. 过滤器需要清洁：检查空调过滤器是否被灰尘和杂物堵塞，定期清洁过滤器可以提高制冷效果和空气质量。
3. 室外机散热器堵塞：检查室外机散热器是否被灰尘、杂物或者植物覆盖，清理散热器可以提高散热效果。
空调系统常用诊断方法最新实用版
表2-4 1 高低压表读数不正常故障原因及排除方法
高压表读数 低压表读数
故障原因
排除方法
制冷剂不足
加注部分制冷剂
制冷系统有泄漏
检漏修复后，加注适量制冷 剂
低
低
制冷系统内有水 放净制冷剂，充分抽真空，
分
排除湿气，重新加注制冷剂
制冷剂流动不畅
检查膨胀阀、储液干燥过滤 器、管路等
续表
高压表读数 低压表读数
膨胀阀出口到压缩机之间的软管应该凉而不结霜，正常情况应为结霜后即化，用肉眼看到的只是化霜后结成的水珠。 如果有油污和灰尘，则可能泄漏。
膨胀阀出口到压缩机之间的软管应该凉而不结霜，正常情况应为结霜后即化，用肉眼看到的只是化霜后结成的水珠。
检漏修复后，加注适量制冷剂
表2-4
1 高低压表读数不正常故障原因及排除方法
高 表2-4
1 高低压表读数不正常故障原因及排除方法
20 MPa，高压表的读数约为1.
高
器
低压回路比较凉，用手摸膨胀阀前后要有明显的温差，即前热后凉。
表2-4
1 高低压表读数不正常故障原因及排除方法
听电磁离合器有无刺耳噪声，如果有噪声则可能是电磁线圈老化吸力不足。
膨胀阀工作不良
检查膨胀阀，必要时 更换
➢用 手 感 觉 比 较 冷 凝 器 进 入 管 和 排 出 管 的 温 度 ，正常情况下，前者热一些，因为冷凝器上部 温度比下部温度要高。 ➢用手摸储液干燥过滤器前后温度要一致。 ➢冷 凝 器 输 出 管 到 膨 胀 阀 输 入 管 之 间 是 制 冷 剂 高压区，高温区温度应该均匀一致。
➢低压回路比较凉 ，用手摸膨胀阀前后要有明显的 温差，即前热后凉。 ➢膨 胀 阀 出 口 到 压 缩 机 之 间 的 软 管 应 该 凉 而 不 结 霜 ，正常情况应为结霜后即化，用肉眼看到的只是化 霜后结成的水珠。 ➢如果高压回路 、低压回路没有明显温差 ，说明制 冷系统不工作或系统泄漏，制冷剂严重不足。
家用空调(氟利昂)机组操作指导书
家用空调(氟利昂)机组操作指导书目标：本操作指导书旨在为用户提供家用空调(氟利昂)机组的详细操作说明，确保用户正确、安全地使用该机组，保护环境、减少氟利昂对全球变暖的贡献。
注意事项：- 在操作家用空调(氟利昂)机组之前，请务必仔细阅读并理解本指导书。
- 操作过程中遇到任何问题，请立即停止操作并联系相关技术人员进行咨询。
- 本指导书中所述的操作仅供家用空调(氟利昂)机组使用，其他空调机组可能有不同的操作指导。
操作步骤1. 开启机组：开启机组：- 确保电源已接通，并确认电源线完好无损。
- 将遥控器中的电源按钮按下，或使用机组面板上的电源按钮，以启动机组。
2. 设定温度：设定温度：- 使用遥控器或机组面板上的温度设定按钮，将所需温度设置为期望的数值。
- 机组会自动开始制冷或制热操作，直到达到设定的温度。
3. 调节风速：调节风速：- 通过遥控器或机组面板上的风速调节按钮，选择适合的风速档位。
4. 选择运行模式：选择运行模式：- 使用遥控器或机组面板上的运行模式按钮，选择适合的运行模式，如制冷、制热、除湿等。
5. 定时功能：定时功能：- 若需要使用定时功能，按下遥控器中的定时按钮，并设置所需的定时时间。
6. 清洁与维护：清洁与维护：- 定期清洁机组上的滤网，以保证空气流通畅通。
- 按照使用手册中的指示，定期请专业人员对机组进行维护和保养。
7. 关闭机组：关闭机组：- 当不需要使用机组时，按下遥控器中的电源按钮，或使用机组面板上的电源按钮，将机组关闭。
- 在机组关闭后，应将电源线拔出。
注意事项：- 请勿随意拆卸或修理机组内部零部件，以免造成损坏或危险。
- 确保机组周围空气流通良好，避免遮挡进出风口。
以上为家用空调(氟利昂)机组的操作指导书，请用户按照操作步骤正确、安全地使用机组。
如有任何疑问或需进一步指导，请联系相关技术人员或咨询厂家的客户服务部门。
空调系统运行评价标准
空调系统运行评价标准空调系统是指利用制冷或加热技术，通过空气循环及湿度调节等方式，提供舒适的室内环境。
在如今需要长时间待在室内的情况下，空调系统的运行评价成为重要的指标。
本文将针对空调系统的运行评价，提出一套准确、客观的评价标准。
一、室内温度控制室内温度是空调系统的重要指标之一。
为了确保人们舒适的室内环境，空调系统的温度控制应达到以下标准：1. 温度稳定性：空调系统应能够保持室内温度的稳定，波动范围应在±1℃以内，避免过热或过冷对人体造成不适。
2. 制热与制冷能力：空调系统应具备足够的制热和制冷能力，确保在不同季节的温度要求下，能够迅速调整室内温度。
二、室内空气质量除了温度控制以外，空调系统的室内空气质量也是评价标准的重要指标之一。
室内空气质量受到以下方面的影响：1. 空气流通：空调系统应能够循环并过滤空气，确保室内空气的流通，避免二氧化碳积聚和异味扩散。
2. 湿度调节：空调系统应能够控制室内湿度，保持在40%-60%的湿度范围内，避免空气过干或过湿对人体健康的影响。
3. 空气净化：空调系统应配备过滤器或空气净化装置，能够有效过滤室内空气中的细菌、病毒、尘埃等有害物质。
三、能源效率空调系统的能源效率是评价其运行性能的重要指标。
为了提高能源利用效率，以下要求应被满足：1. 制冷剂选择：选择低温制冷剂，减少能耗和环境对制冷剂的污染。
2. 节能控制模式：空调系统应具备多种节能控制模式，根据室内外温度及人员流量实时调整运行模式，降低能耗。
四、噪音控制空调系统的噪音对室内环境的舒适度影响较大，以下要求应得到满足：1. 室内噪音：空调系统在运行过程中产生的噪音不应超过一般室内环境的背景噪音标准。
2. 室外噪音：空调系统在室外运行时，应减少压缩机、风机和冷却塔等设备产生的噪音，避免对周围环境造成干扰。
五、维护和保养为了确保空调系统的持续高效运行，以下要求应被满足：1. 定期维护：空调系统应按照规定的维护周期进行定期检查和保养，并建立相应的维护记录。
空调维修保养如何判断空调制冷效果是否正常
空调维修保养如何判断空调制冷效果是否正常空调在炎热的夏季是我们家庭生活中不可或缺的电器。
然而，随着使用时间的增长，空调的制冷效果可能会下降。
因此，了解如何准确判断空调的制冷效果是否正常，对于维护空调的正常运行至关重要。
本文将介绍一些简单有效的方法来判断空调的制冷效果是否正常。
一、观察室内温度变化想要判断空调的制冷效果是否正常，最直观的方法就是观察室内温度的变化。
在空调开机的情况下，通过使用温度计等仪器记录下每隔一段时间室内温度的变化情况。
一般来说，空调开启后，室内温度应该逐渐下降，经过一段时间后达到设定的目标温度。
如果空调开启较长时间后室内温度下降缓慢或者无法达到设定目标温度，那么就说明空调的制冷效果可能存在问题。
二、检查冷凝水情况空调在制冷的过程中，会产生一定量的冷凝水。
因此，通过检查冷凝水的情况也可以初步判断空调的制冷效果是否正常。
首先，要确保空调的冷凝水排放通畅，没有堵塞现象。
其次，观察冷凝水的产生情况。
正常情况下，空调运行一段时间后，冷凝水会从空调的冷凝水排放口流出。
如果冷凝水流量较少或者没有流出，那么就可能说明空调的制冷效果存在问题。
三、测量出风温度空调的制冷效果与空调出风的温度密切相关。
因此，通过测量空调出风口的温度，也可以判断空调的制冷效果是否正常。
在空调运行一段时间后，用温度计等仪器测量出风口的温度。
一般来说，正常的空调制冷效果下，出风口的温度应该比室内温度低约8-10摄氏度。
如果出风温度较高，接近室内温度或者与设定温度相差不大，那么就可能说明空调的制冷效果存在问题。
四、注意空调噪音在空调正常运行的情况下，除了轻微的风扇声以外，空调通常应该是比较安静的。
如果空调运行时出现异常的噪音，比如异音或者颤动声，那么说明空调可能存在故障，影响了其正常的制冷效果。
五、定期维护保养为了确保空调的制冷效果正常，定期的维护保养也是必不可少的。
定期清洗空调的过滤网，保持室内过滤网的清洁，并及时清理空调的内外部，可以有效提高空调的制冷效果和使用寿命。
空调故障信号的判断与排除
清洗过滤网、检查蒸发器并除霜、补充制冷剂等
典型案例分析
案例三
空调噪音大
可能原因
风扇故障、压缩机异常、安装问题等
解决方法
更换风扇或压缩机、调整安装位置或紧固螺丝等
现场模拟演练
演练一
空调不制冷的故障排除
01
演练二
空调制冷效果差的故障排除
03
演练三
空调噪音大的故障排除
05
02
操作步骤
检查电源和开关是否正常，观察压缩机和风 扇运转情况，测量制冷剂压力，根据检查结 果确定维修方案。
绿色环保技术
采用更环保的制冷剂和高效能耗技术，降低空调对环境的影响。
个性化定制服务
根据用户需求，提供定制化的空调解决方案和维修服务。
不断提升自身能力
持续学习
关注行业动态，学习新技术和新知识，不断提 高自己的专业水平。
实践经验的积累
通过实际维修案例的分析和总结，积累丰富的 实践经验。
团队协作与沟通
加强与同事、客户和供应商之间的沟通与协作，提高工作效率和满意度。
06
总结回顾与展望未来
关键知识点总结
1 2
空调故障信号的识别
包括声音、温度、压力等多种信号的异常表现。
常见故障类型及其原因
如制冷效果差、噪音大、漏水等问题的根源。
3
排除故障的基本步骤
从检查电源、清洁滤网到维修或更换损坏部件的 流程。
行业发展趋势预测
智能化故障诊断
利用人工智能和机器学习技术，实现空调故障的自动识别和诊断 。
。
压力表
用于检测空调制冷系统压力， 判断制冷剂是否充足或泄露。
温度计
用于测量空调进风口和出风口 的温度，判断空调制冷或制热
空调故障的自助诊断方法
演讲人： 日期：
目录
• 空调故障概述 • 空调基本结构与工作原理 • 常见故障现象与诊断方法 • 自助诊断工具与技巧 • 空调维护保养知识普及 • 总结与展望
01
空调故障概述
Chapter
常见故障类型
空调不能正常制热， 导致室内温度无法升 高。
空调室内机或室外机 出现漏水现象。
制热效果差
可能由于电加热器故障、四通阀串气、过 滤网脏堵等原因导致。制热不足会使得室 内温度无法达到舒适水平。
漏水
可能由于排水管堵塞、室内机安装不水平 、室外机冷凝水管破裂等原因导致。漏水 会导致室内潮湿，损坏家具和电器。
噪音过大
可能由于风扇电机故障、风叶变形、压缩 机异常等原因导致。噪音污染会影响人们 的休息和工作。
02
03
诊断准确性
自助诊断结果可能受用户 经验、技能水平等因素影 响，存在一定误差。
复杂故障处理
对于复杂故障，自助诊断 可能无法提供有效的解决 方案，仍需专业人员介入 。
设备兼容性
不同品牌、型号的空调设 备可能存在差异，自助诊 断方法的通用性有待提高 。
未来发展趋势及技术创新方向
智能化发展
借助人工智能、大数据等技术，提高自助诊断的准确性和便捷性 。
压力表
用于检测空调系统中的压力是否正常。连接压力表 至空调系统的相应接口，观察压力表的读数变化， 判断系统压力是否在规定范围内。
听诊器和手电筒等辅助工具
听诊器
用于倾听空调运行时内部的声音变化，判断是否存在异常噪 音或振动。将听诊器贴近空调外壳，仔细倾听并分辨各种声 音特征。
手电筒
用于照明空调内部，观察是否有明显的损坏、漏液、脏污等 问题。打开手电筒，照亮空调内部各个角落，仔细检查并记 录异常情况。
家用空调运行模式与保护诊断
当压缩机启动后，若T内管VXC时，内风机不转（有些产品系列微风运行），当T内管2Y°C时，内机按设定风速运行，扫风电机按设定状态工作。
例如：压缩机启动制热后，蒸发器管温会上升，当T内管V32tC时，内风机不转（或微风运行），当T内管》35℃时，按设定风
1.3
速运行。这里说的设定风速和扫风设定状态都可以由用户自由设置。\
维修技巧：★在处理变频机制超双果差问题，首先用手感觉出风温度，偏低的，同步测量运行频率，频率正常的，从系统上查找I原因，运行频率不高的，通过检测仪检查系统各感温值是否在保护范围内，以确定是否管温保护而限制频率上升，然后针对性排\查。!
23
②吹余热（无代码）\
在制热过程中，当达到温度停机或保护停机时，压缩机、外风机停，导风板转到水平位置，内风机低速运行十秒后停（个别系列\产品保持微风运行）。I
0.2
6
我们先了解•下空调控制逻辑方面的专用术语：
1、T内环表示室内环境温度--用途：检测室内房间温度，准确来说是检测空调进风温度。
2、T内管表示室内管温温度-用途：制冷运行中防止蒸发器温度过低，制热模式防止蒸发器温度过高，当管温过高或过低，空调会停室外机，以保证用户使用过程安全可靠。
3、T外环表示室外机环境温度-用途：检测室外环境温度。
知识点：★空调安装通常2米以上，空调采集温度比人体感应温度高，为使空调感温与人体感温接近，制热模式增加2C补偿温度。★开机制热时，室内机先执行防冷风运行，此时为微风或低速。当管温达到一定值时，按设定风速运行
1.3
19
③T外环温度区间最高运行频率：
同样道理，制热运行也对整机最高运行频率作一定限制。图表顶部表示制热T外环温度区间，左边为设定温度与环境温度差值，差值在4度以上且没进入保护情况下，一般可以到达该温度区间的最高运行频率，不同的温差值对应相应的最高运行频率点。下面图表是变频机制热模式下：T外环与空调最高运行频率关系的变化曲线图。
空调常见温度与压力保护功能及故障排除
空调常见温度与压力保护功能及故障排除一、温度保护种类1、室内机蒸发器防冻结保护制冷状态下室内机蒸发器的表面温度约为8‐12℃，室内空气与蒸发器进行热交换时，空气中的水份会凝结成水，如果蒸发器表面温度过低就会造成结冰从而隔离空气对流，因此空调设置了防结冰保护。
空调电控系统通过盘管温度传感器检测蒸发器表面温度，当温度小于某个值时会发出保护信号，同时空调改变运转状态或者停机。
常规空调设置防冻结温度为低于3℃时。
造成蒸发器防冻结保护的原因有：(1)、室内机散热不良a. 过滤网脏堵；b. 蒸发器表面脏堵；c. 室内风机不工作或转速低(绕组短路或风机电容容量衰减)；d. 进出风口前有障碍物；(2)、盘管温度传感器阻值漂移或主控板温度检测电路故障；a. 盘管温度传感器系负温度系数热面电阻，阻值随温度的升高而减小，国内大部分品牌的阻值为25℃时10KΩ，30℃时8KΩ；b. 室内电控板温度检测电路故障造成误报警；(3)、制冷系统故障a. 系统制冷剂不足或过量；b. 系统内有水份造成冰堵；（适用于室内机节流的空调）c. 系统内有半堵现象；d. 连接管有折扁现象造成系统二次节流；e. 压缩机与系统不匹配；（更换压缩机时替代不规范）2、室内机蒸发器高负荷保护制热状态下室内机蒸发器的表面温度约为35‐45℃。
空调电控系统通过盘管温度传感器检测蒸发器表面温度，当温度高于于某个值时会发出保护信号，同时空调改变运转状态或者停机，以避免空调因高温或其他问题造成部件损坏。
常规空调设置蒸发器高负荷温度为50‐65℃。
造成蒸发器高温保护的原因有：(1)、室内机散热不良a. 过滤网脏堵；b. 蒸发器表面脏堵；c. 室内风机不工作或转速低(绕组短路或风机电容容量衰减)；d. 进出风口前有障碍物；(2)、盘管温度传感器阻值漂移或主控板温度检测电路故障；a. 盘管温度传感器系负温度系数热面电阻，阻值随温度的升高而减小，国内大部分品牌的阻值为25℃时10KΩ，30℃时8KΩ；b. 室内电控板温度检测电路故障造成误报警；(3)、制冷系统故障a. 系统制冷剂不足；b. 系统内有半堵现象；c. 连接管有折扁现象造成系统二次节流；d. 压缩机与系统不匹配；（更换压缩机时替代不规范）3、室外机冷凝器高负荷保护制冷状态下室外机冷凝器的表面温度约为35‐45℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调运行模式与保护诊断
珠海格力电器股份有限公司 培 训 部
★格力电器内部培训资料★
目录
1
CONTENTS
各运行模式控制及保护功能 典型案例分析与应用 总结及回顾
2
3
2
★格力电器内部培训资料★
第一章 各运行模式控制及保护功能
3
★格力电器内部培训资料★
制冷模式运行与控制 除湿模式运行与控制 制热模式运行与控制 常规保护功能与特点
13
★格力电器内部培训资料★
制冷模式运行与控制
⑥功率过高保护（L9）
当W≥X时，禁止频率上升；
当W≥Y时，降频运行；
当W ≥Z时，压缩机停止运行； 当W≤A时，解除保护。 例如：26机功率≥1400W时，禁止频率上升，当功率≥1500W时， 降频运行，当功率≥1600W时，停室外机。 维修技巧：★功率过高保护中，不计算发热管功率 。计算公式： W保护=W总-W发热管,也可直接卡外机总电源零线测电流值计算。
26
★格力电器内部培训资料★
制热模式运行与控制
D、化霜现象：
先停发热管，10秒左右室
内风机、压缩机停，外风机延 迟30秒停，50秒后四通阀停， 再过5秒压缩机启动，当化霜 已达8分钟或T外管≥X℃时， 下降到Y(HZ)，30秒后压缩机 停，再过50秒四通阀工作，5 秒后压缩机、外风机启动，内
风机按防冷风运行。
★如化霜周期长于60分钟以上，则从管温失效、两器清洁情况分 四、常规保护功能与特点
29
★格力电器内部培训资料★
常规保护功能与特点
1. 压缩机保护： 压缩机无论在何种情况，两次启动时间间隔不少于3分钟，第
一次上电，压缩机无3分钟延时，压缩机一旦启动，6分钟内不随 室温变化而停机。 例如：压缩机停止运行后，下次启动最少间隔3分钟。启动后，如 T设26℃，即使6分钟内T内环下降到20℃甚至更低，压缩机也不停。 知识点：★每次压缩机启动6分钟就停，重点检查T内环阻值或是否 开路；每次压缩机运行9分钟就停的，重点检查T内管阻值。
态运行。
21
★格力电器内部培训资料★
制热模式运行与控制
②防高温保护（H4） A、管温、频率上升过程中，若 T内管X≥X℃则限制压缩机频率上升。 B、若T内管≥Y℃，则压缩机降频运行。 C、若T内管≥Z℃，则压缩机停，外风机延迟30秒停。 例如：T内管≥53℃，限制频率继续上升，当T内管≥56℃时，降 频运行，当T内管≥60℃，停室外机。 维修技巧：★在出风温度偏低且压缩机运行频率不高时，应用检 测仪检查系统各感温值是否在保护范围内，以确定是否管温保护
27
★格力电器内部培训资料★
制热模式运行与控制
知识点：
★定频分体机：进入化霜条件与运行时间、室内环境温度、室内 管温有关。 ★变频机、柜机：进入化霜条件与运行时间、室外环境温度、室 外管温有关。 维修技巧 ★每次化霜周期为55分钟或化霜时间10分钟，则与控制器、感温
包无关，需从系统是否缺氟或系统微堵上排查。
31
★格力电器内部培训资料★
常规保护功能与特点
3.低压保护（E3） 当系统压力≤0.01MPa时，整机停止运行，室内机显示E3。 4.高压保护（E1） 当系统压力≥3.2MPa （410A≥4.4MPa ）时，整机停止运行。
10
★格力电器内部培训资料★
制冷模式运行与控制
③排气保护（E4） 压缩机启动3分钟后，当排气温度≥X℃时，禁止频率上升；当 排气温度≥Y℃时，降频运行；当排气温度≥Z℃时，按达到温度 停机处理。 例如：当排气温度≥95℃时，禁止频率上升，当排气≥103℃时， 降频运行，当≥110℃时，室外机停止运行。 维修技巧：先用手快速碰排气管，如很烫（100℃以上）是，说
20
★格力电器内部培训资料★
制热模式运行与控制
2. 制热模式下保护功能特点及现象 ①防冷风保护（无代码） 当压缩机启动后，若T内管＜X ℃时，内风机不转（部分机器 微风运行），当T内管≥Y℃时，内机按设定风速运行，扫风电机 按设定状态工作。 例如：压缩机启动后，蒸发器管温上升，当T内管＜32℃时，内 风机不转（或微风运行），当T内管≥35 ℃时，按设定风速运行。 知识点： ★防冷风保护过程中，导风板不工作,防冷风保护解除后按设定状
12
★格力电器内部培训资料★
制冷模式运行与控制
⑤模块保护（H5）
当TIPM≥X℃时，禁止频率上升； 当TIPM ≥Y℃时，降频运行； 当TIPM ≥Z℃时，压缩机停止运行； 当TIPM≤A℃时，解除保护。 例如：TIPM≥90℃，限制频率上升，当TIPM≥95℃时，降频运 行，当TIPM≥100℃，停室外机，当TIPM≤85℃时，恢复原运行 频率。 维修技巧：★开机压缩机没启动就H5保护，与系统无关。 ★运行一段时间后出现保护，需检查电压、室外通风、换热效果。
而限制频率上升，然后针对性排查。
22
★格力电器内部培训资料★
制热模式运行与控制
③吹余热（无代码）
当制热达到温度停机或保护停机时，压缩机、外风机停，导 风板转到水平位置，内风机低速运行十秒后停（部分机器保持 微风运行）。 知识点：★制热运行中，达到温度停机或异常保护停机，导风板 都会转至水平位置。
23
18
★格力电器内部培训资料★
制热模式运行与控制
③T外环温度区间最高运行频率：
19
★格力电器内部培训资料★
制热模式运行与控制
③T外环温度区间最高运行频率：
例如：从上表看出，当T外环≤-10℃时，压缩机最高运行频率可达 120HZ,T外环=30℃时，最高运行频率只有15HZ. 知识点： ★制热过程中，T外环区间温度越低，压缩机允许运行频 率越高；T外环区间温度越高，压缩机允许运行频率越低，
明控制器、感温包是正常的，从系统上排查原因，否则从感温包
或电路、主板上排查。
11
★格力电器内部培训资料★
制冷模式运行与控制
④过负荷保护（H4）
当T管≥X℃时，禁止频率上升。 当T管≥Y℃时，降频运行。 当T管≥Z℃时，压缩机停止运行。 当T管≤A℃时，恢复原运行状态。 例如：T内管≥55℃，限制频率上升，当T内管≥58℃时，降频运 行，当T内管≥62℃，停室外机,当T内管≤ 50℃，恢复原频率 。 维修技巧：★H4保护检测点在室外管温，系统冷媒过多、高压管 路堵、室外管温阻值异常都可能引发H4保护。 ★不同机型系列，T管各保护点存在一定差异。
14
★格力电器内部培训资料★
二、除湿模式运行与控制
15
★格力电器内部培训资料★
除湿模式运行与控制
除湿运行工作条件及过程：
①当T内环+T内补＞T设时，进入除湿运行，此时室内风机、外 风机、压缩机投入运行。室内按低速运行。 ② 当T内环+T内补〈T设-2℃时，压缩机停止，外风机延迟30秒 停，室内机按低速运行。 例如：设定26℃，当室内机T内环> 26℃时，压缩机启动除湿， 内风机执行低速运行；当T内环<24℃时，室外机停止运行。 维修技巧： ★除湿模式室内机风速固定在低速，运行频率通常在 名义频率以下，一般在45HZ甚至更低的频率运行。
例如：当T设=26℃，T环>26℃压缩机启动制冷； T环≤23℃压
缩机停止运行。 知识点：
★在制冷模式和除湿模式下，T补通常为0℃。
★如用户房间面积小，可能投诉空调感温不准确，空调太冷。
7
★格力电器内部培训资料★
制冷模式运行与控制
③T外环各温度区间最高运行频率：
T外环 制冷
（＜ 16 16℃） ℃25 ℃ f10 。。 。。 f1 f0 f11 。。 。。 f2 f0 25 ℃30 ℃ f12 。。 。。 f3 f0 30 ℃37 ℃ f13 。。 。。 f4 f0 37 ℃40 ℃ f14 。。 。。 f5 f0 40 ℃45 ℃ f15 。。 。。 f6 f0 45 ℃48 ℃ f16 。。 。。 F7 f0
16
★格力电器内部培训资料★
三、制热模式运行与控制
17
★格力电器内部培训资料★
制热模式运行与控制
1. 制热运行工作条件及过程：
①当T内环+T内补≤T设+2℃，进入制热运行，压缩机、外风机、
四通阀工作，室内机按防冷风及设定风速运行。 ②当T内环+T内补≥T设+5℃时，压缩机停止运行，外风机延迟30 秒停，室内机按吹余热运行。 例如：T设25℃，T内环≤25℃压缩机启动制热； T内环≥28℃室外机 停止运行。 知识点： ★空调安装通常2米以上，空调采集温度比人体感应温度高， 为使空调感温与人体感温接近，制热模式增加2℃补偿温度。 ★制热室内机先执行防冷风运行，此时为微风或低速。当管温达到一 定值时，按设定风速运行。
★格力电器内部培训资料★
制热模式运行与控制
④化霜功能H1
A、化霜专用术语：
【化霜时间】 从室内机显示化霜（H1）且压缩机停起计时，到内机化霜 （H1）图案消失，压缩机启动止的时间总和。 【 化霜周期】
从退出化霜起计时，到下次化霜完毕的时间总和。
【运行时间】 从退出化霜起计时，到下次进入化霜前的时间总和。 知识点：化霜周期=化霜时间+运行时间。
T 内 环 T 内 设
≥3 ℃ =2℃ =1℃ =0℃ ≤-1℃
例如：室外15℃，最高运行33HZ频率。室外35℃时，最高运行 频率70HZ。不同系列产品，各温度区间频率段范围是有区别的。
8
★格力电器内部培训资料★
制冷模式运行与控制
2.制冷模式保护功能特点及现象。
①防冻结保护（E2） 在制冷和除湿模式下，压缩机启动6分钟后，当T内管≤X℃，降频运 行，当T内管连续3分钟≤Y℃，停压缩机，室外风机延迟30秒停，内风
30
★格力电器内部培训资料★
