框架柱箍筋全高加密

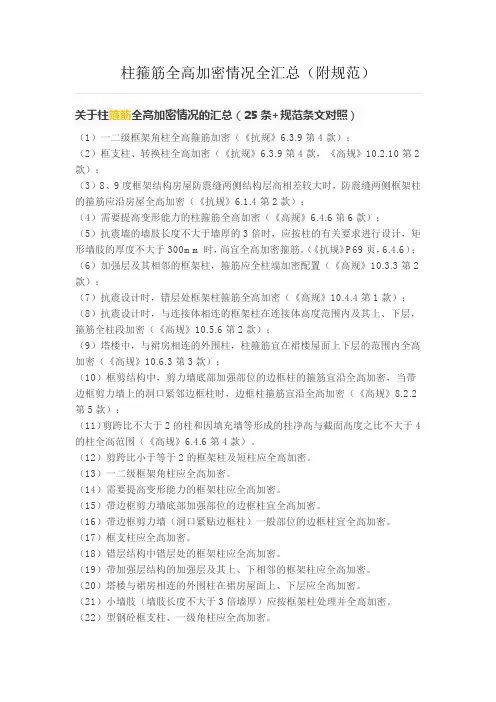

柱箍筋全高加密情况25条汇总(附规范条款)

柱箍筋全高加密情况25条汇总（附规范条款）
1）一二级框架角柱全高箍筋加密（《抗规》6.3.9第4款）；
（2）框支柱、转换柱全高加密（《抗规》6.3.9第4款，《高规》10.2.10第2款）；
（3）8、9度框架结构房屋防震缝两侧结构层高相差较大时，防震缝两侧框架柱的箍筋应沿房屋全高加密（《抗规》6.1.4第2款）；
（4）需要提高变形能力的柱箍筋全高加密（《高规》6.4.6第6款）；
（5）抗震墙的墙肢长度不大于墙厚的3倍时，应按柱的有关要求进行设计，矩形墙肢的厚度不大于300mm时，尚宜全高加密箍筋。

（《抗规》P69页，6.4.6）；
（6）加强层及其相邻的框架柱，箍筋应全柱端加密配置（《高规》10.3.3第2款）；
（7）抗震设计时，错层处框架柱箍筋全高加密（《高规》10.4.4第1款）；
（8）抗震设计时，与连接体相连的框架柱在连接体高度范围内及其上、下层，箍筋全柱段加密（《高规》10.5.6第2款）；
（9）塔楼中，与裙房相连的外围柱，柱箍筋宜在裙楼屋面上下层的范。

如何计算箍筋加密区举例完整版

如何计算箍筋加密区举例集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]如何计算箍筋加密区举例首先要分清楚那些是加密区，那些不是。

03G101中，关于柱箍筋的加密区的规定如下：1、首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取H/3，上部取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内也需要加密。

2、首层以上柱箍筋加密区分别为：上、下部的箍筋加密区长度均取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；绑扎搭接范围内加密。

将所要的加密区长度相加就是加密区长度，非加密区=全长-加密区长度框架柱箍筋的加密区与非加密区怎么算长度？例如高3米的KZ350*350，箍筋a8@100/200答：按03G101图集，3/6=0.5，加密区长度为0.5*2=1m,非加密区长度为3-1=2m。

另外，如果高度除以6小于0.5，也要算0.5。

窗体顶端首先要分清楚那些是加密区，那些不是。

03G101中，关于柱箍筋的加密区的规定如下：1、首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取H/3，上部取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内也需要加密。

2、首层以上柱箍筋加密区分别为：上、下部的箍筋加密区长度均取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；绑扎搭接范围内加密。

将所要的加密区长度相加就是加密区长度，非加密区=全长-加密区长度框架柱箍筋的加密区与非加密区怎么算长度？例如高3米的KZ350*350，箍筋a8@100/200答：按03G101图集，3/6=0.5，加密区长度为0.5*2=1m,非加密区长度为3-1=2m。

另外，如果高度除以6小于0.5，也要算0.5。

回答:如下图解释;中间层加密取大值，Hn为柱净高;首先要根据设计说明来确定钢筋的保护层，如果图纸没有要求则要根据不同的环境类别，构件类别和砼的强度等级来确定保护层的厚度。

框架梁箍筋的加密区与非加密区的计算

框架梁箍筋的加密区与非加密区的计算箍筋长度=（梁宽–2*保护层+ 梁高–2*保护层）*2+ 2*11.9d（抗震弯钩值）+ 8d箍筋根数= 2 * [（加密区长度–50）/ 加密间距+ 1] +（非加密区长度/非加密间距–1）说明：箍筋加密区长度取值：当结构为一级抗震时，加密长度为Max（2*梁高，500）；当结构为二~四级抗震时，加密长度为Max（1.5*梁高，500）。

底层柱（底层柱的主根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。

一、梁（不完整，待以后补充完整）：1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。

2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。

3. 梁端加密区（Ⅱ级）长度=1.5hb 。

hb——梁高4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。

5. 定额计算时只分φ10以内和φ10以外两类计费。

6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。

根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。

柱箍筋全高加密情况全汇总(附规范)

柱箍筋全高加密情况全汇总（附规范）关于柱箍筋全高加密情况的汇总（25条+规范条文对照）（1）一二级框架角柱全高箍筋加密（《抗规》6.3.9第4款）；（2）框支柱、转换柱全高加密（《抗规》6.3.9第4款，《高规》10.2.10第2款）；（3）8、9度框架结构房屋防震缝两侧结构层高相差较大时，防震缝两侧框架柱的箍筋应沿房屋全高加密（《抗规》6.1.4第2款）；（4）需要提高变形能力的柱箍筋全高加密（《高规》6.4.6第6款）；（5）抗震墙的墙肢长度不大于墙厚的3倍时，应按柱的有关要求进行设计，矩形墙肢的厚度不大于300mm时，尚宜全高加密箍筋。

（《抗规》P69页，6.4.6）；（6）加强层及其相邻的框架柱，箍筋应全柱端加密配置（《高规》10.3.3第2款）；（7）抗震设计时，错层处框架柱箍筋全高加密（《高规》10.4.4第1款）；（8）抗震设计时，与连接体相连的框架柱在连接体高度范围内及其上、下层，箍筋全柱段加密（《高规》10.5.6第2款）；（9）塔楼中，与裙房相连的外围柱，柱箍筋宜在裙楼屋面上下层的范围内全高加密（《高规》10.6.3第3款）；（10）框剪结构中，剪力墙底部加强部位的边框柱的箍筋宜沿全高加密，当带边框剪力墙上的洞口紧邻边框柱时，边框柱箍筋宜沿全高加密（《高规》8.2.2第5款）；（11）剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围（《高规》6.4.6第4款）。

（12）剪跨比小于等于2的框架柱及短柱应全高加密。

（13）一二级框架角柱应全高加密。

（14）需要提高变形能力的框架柱应全高加密。

（15）带边框剪力墙底部加强部位的边框柱宜全高加密。

（16）带边框剪力墙（洞口紧贴边框柱）一般部位的边框柱宜全高加密。

（17）框支柱应全高加密。

（18）错层结构中错层处的框架柱应全高加密。

（19）带加强层结构的加强层及其上、下相邻的框架柱应全高加密。

（20）塔楼与裙房相连的外围柱在裙房屋面上、下层应全高加密。

框架柱箍筋设置需注意的几个重点问题

框架柱箍筋设置需注意的几个重点问题框架柱箍筋设置需注意的几个重点问题抗震设计时框架柱箍筋设置有哪些？1、箍筋应为封闭式，其末端应做成135°弯钩且弯钩末端平直段长度不应小于10倍的箍筋直径，且不应小于75mm；2、箍筋加密区的箍筋肢距：一级不宜大于200mm，二、三级不宜大于250mm 和20倍箍筋直径的较大值，四级不宜大于300mm.每隔一根纵向钢筋宜在两个方向有箍筋约束；采用拉筋组合箍时，拉筋宜紧靠纵向钢筋并勾住封闭箍；3、柱非加密区的箍筋，其体积配箍率不宜小于加密区的一半；其箍筋间距，不应大于加密区箍筋间距的2倍，且一、二级不应大于10倍纵向钢筋直径，三、四级不应大于15倍纵向钢筋直径。

剪力墙的截面厚度是多少？1、一、二级剪力墙：底部加强部位不应小于200mm，其他部位不应小于160mm；无端柱或翼墙的一字形独立剪力墙，底部加强部位不应小于220mm，其它部位不应小于180mm；2、三、四级剪力墙的截面厚度不应小于160mm：无端柱或无翼墙的一字形独立剪力墙，底部加强部位截面厚度不应小于180mm；3、非抗震设计的剪力墙的截面厚度不应小于160mm；4、剪力墙井筒中：分隔电梯井或管道井的墙肢截面厚度可适当减小，但不宜小于160mm.抗震设计时框架柱箍筋加密区的范围有哪些？1、底层柱的上端和其他各层柱的两端：应取矩形截面柱之长边尺寸（或圆形截面柱之直径）、柱净高之1/6和500mm三者之最大值范围；2、底层柱刚性地面上、下各500mm的范围；3、底层柱柱根以上1/3柱净高的范围；4、剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围；5、一、二级框架角柱的全高范围；6、需要提高变形能力的柱的全高范围。

框架柱的纵向钢筋配置有哪些？1、抗震设计时，宜采用对称配筋。

2、抗震设计时：截面尺寸大于400mm的柱，其纵向钢筋间距不宜大于200mm；非抗震设计时，柱纵向钢筋间距不宜大于300mm；柱纵向钢筋净距均不应小于50mm.3、全部纵向钢筋的配筋率不宜大于5%.4、一级且剪跨比不大于2的柱，其单侧纵向受拉钢筋的配筋率不宜大于1.2%.5、边柱、角柱及剪力墙端柱考虑地震作用组合产生小偏心受拉时，柱内纵筋总截面面积应比计算值增加25%.抗震设计时短肢剪力墙有哪些设计要点？1、截面厚度不应小于200mm；2、一、二、三级短肢剪力墙的轴压比：在底部加强部位分别不宜大于0.45、0.50、0.55，一字形截面短肢剪力墙的轴压比限值再相应减少0.1；在底部加强部位以上的其他部位不宜大于上述规定值加0.05；3、除底部加强部位的短肢剪力墙应调整剪力设计值外，其他各层一、二级、三级短肢剪力墙的剪力设计值应分别乘以增大系数1.4、1.2和1.1；4、短肢剪力墙边缘约束构件的设置应符合要求；5、短肢剪力墙的全部竖向钢筋的配筋率：底部加强部位一、二级不宜小于1.2%，三、四级不宜小于1.0%；其他部位一、二级不宜小于1.0%，三、四级不宜小于0.8%；6、不宜在一字形短肢剪力墙布置平面外与之相交的单侧楼面梁。

如何计算箍筋加密区举例

如何计算箍筋加密区举例 Jenny was compiled in January 2021如何计算箍筋加密区举例首先要分清楚那些是加密区，那些不是。

03G101中，关于柱箍筋的加密区的规定如下： 1、首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取H/3，上部取Max （500，柱长边尺寸，H/6）；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内也需要加密。

2、首层以上柱箍筋加密区分别为：上、下部的箍筋加密区长度均取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；绑扎搭接范围内加密。

将所要的加密区长度相加就是加密区长度，非加密区=全长-加密区长度框架柱箍筋的加密区与非加密区怎么算长度？例如高3米的KZ350*350，箍筋a8@100/200 答：按03G101图集，3/6=0.5，加密区长度为0.5*2=1m,非加密区长度为3-1=2m。

另外，如果高度除以6小于0.5，也要算0.5。

窗体顶端首先要分清楚那些是加密区，那些不是。

03G101中，关于柱箍筋的加密区的规定如下： 1、首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取H/3，上部取Max （500，柱长边尺寸，H/6）；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内也需要加密。

2、首层以上柱箍筋加密区分别为：上、下部的箍筋加密区长度均取Max（500，柱长边尺寸，H/6）；梁节点范围内加密；绑扎搭接范围内加密。

将所要的加密区长度相加就是加密区长度，非加密区=全长-加密区长度框架柱箍筋的加密区与非加密区怎么算长度？例如高3米的KZ350*350，箍筋a8@100/200 答：按03G101图集，3/6=0.5，加密区长度为0.5*2=1m,非加密区长度为3-1=2m。

另外，如果高度除以6小于0.5，也要算0.5。

回答:如下图解释;中间层加密取大值，Hn为柱净高;首先要根据设计说明来确定钢筋的保护层，如果图纸没有要求则要根据不同的环境类别，构件类别和砼的强度等级来确定保护层的厚度。

柱箍筋全高加密情况全汇总附规范

柱箍筋全高加密情况全汇总附规范Last revision date: 13 December 2020.柱箍筋全高加密情况全汇总（附规范）关于柱箍筋全高加密情况的汇总（25条+规范条文对照）（1）一二级框架角柱全高箍筋加密（《抗规》第4款）；（2）框支柱、转换柱全高加密（《抗规》第4款，《高规》第2款）；（3）8、9度框架结构房屋防震缝两侧结构层高相差较大时，防震缝两侧框架柱的箍筋应沿房屋全高加密（《抗规》第2款）；（4）需要提高变形能力的柱箍筋全高加密（《高规》第6款）；（5）抗震墙的墙肢长度不大于墙厚的3倍时，应按柱的有关要求进行设计，矩形墙肢的厚度不大于300mm时，尚宜全高加密箍筋。

（《抗规》P69页，）；（6）加强层及其相邻的框架柱，箍筋应全柱端加密配置（《高规》第2款）；（7）抗震设计时，错层处框架柱箍筋全高加密（《高规》第1款）；（8）抗震设计时，与连接体相连的框架柱在连接体高度范围内及其上、下层，箍筋全柱段加密（《高规》第2款）；（9）塔楼中，与裙房相连的外围柱，柱箍筋宜在裙楼屋面上下层的范围内全高加密（《高规》第3款）；（10）框剪结构中，剪力墙底部加强部位的边框柱的箍筋宜沿全高加密，当带边框剪力墙上的洞口紧邻边框柱时，边框柱箍筋宜沿全高加密（《高规》第5款）；（11）剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围（《高规》第4款）。

（12）剪跨比小于等于2的框架柱及短柱应全高加密。

（13）一二级框架角柱应全高加密。

（14）需要提高变形能力的框架柱应全高加密。

（15）带边框剪力墙底部加强部位的边框柱宜全高加密。

（16）带边框剪力墙（洞口紧贴边框柱）一般部位的边框柱宜全高加密。

（17）框支柱应全高加密。

（18）错层结构中错层处的框架柱应全高加密。

（19）带加强层结构的加强层及其上、下相邻的框架柱应全高加密。

（20）塔楼与裙房相连的外围柱在裙房屋面上、下层应全高加密。

柱箍筋全高加密情况全汇总附规范

柱箍筋全高加密情况全汇总（附规范）关于柱箍筋全高加密情况的汇总（25条+规范条文对照）（1）一二级框架角柱全高箍筋加密（《抗规》第4款）；（2）框支柱、转换柱全高加密（《抗规》第4款，《高规》第2款）；（3）8、9度框架结构房屋防震缝两侧结构层高相差较大时，防震缝两侧框架柱的箍筋应沿房屋全高加密（《抗规》第2款）；（4）需要提高变形能力的柱箍筋全高加密（《高规》第6款）；（5）抗震墙的墙肢长度不大于墙厚的3倍时，应按柱的有关要求进行设计，矩形墙肢的厚度不大于300mm时，尚宜全高加密箍筋。

（《抗规》P69页，）；（6）加强层及其相邻的框架柱，箍筋应全柱端加密配置（《高规》第2款）；（7）抗震设计时，错层处框架柱箍筋全高加密（《高规》第1款）；（8）抗震设计时，与连接体相连的框架柱在连接体高度范围内及其上、下层，箍筋全柱段加密（《高规》第2款）；（9）塔楼中，与裙房相连的外围柱，柱箍筋宜在裙楼屋面上下层的范围内全高加密（《高规》第3款）；（10）框剪结构中，剪力墙底部加强部位的边框柱的箍筋宜沿全高加密，当带边框剪力墙上的洞口紧邻边框柱时，边框柱箍筋宜沿全高加密（《高规》第5款）；（11）剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围（《高规》第4款）。

（12）剪跨比小于等于2的框架柱及短柱应全高加密。

（13）一二级框架角柱应全高加密。

（14）需要提高变形能力的框架柱应全高加密。

（15）带边框剪力墙底部加强部位的边框柱宜全高加密。

（16）带边框剪力墙（洞口紧贴边框柱）一般部位的边框柱宜全高加密。

（17）框支柱应全高加密。

（18）错层结构中错层处的框架柱应全高加密。

（19）带加强层结构的加强层及其上、下相邻的框架柱应全高加密。

（20）塔楼与裙房相连的外围柱在裙房屋面上、下层应全高加密。

（21）小墙肢（墙肢长度不大于3倍墙厚）应按框架柱处理并全高加密。

（22）型钢砼框支柱、一级角柱应全高加密。

柱箍筋加密区计算公式

柱箍筋加密区计算公式根据16G101-1、16G101-2、16G101-3图集整理、解析，简述了平法结构钢筋图集的识图与算量。

具有很强的实用性与可操作性。

试供建筑施工技术人员及工程造价人员参考。

柱的箍筋计算柱箍筋计算包括柱箍筋长度计算及柱箍筋根数计算两大部分内容，框架柱箍筋布置主要考虑以下方面：（1）沿复合箍筋周边，箍筋局部重叠不宜多于两层，并且，尽量不在两层位置的中部设置纵筋；（2）柱箍筋的弯钩角度为135°;，弯钩平直段长度为max（10d，75mm）；（3）柱纵向钢筋布置尽量设置在箍筋的转角位置，两个转角位置中部最多只能设置一根纵筋。

箍筋常用的复合方式为m×n肢箍形式，由外封闭箍筋、小封闭箍筋和单肢箍形式组成，其计算方法为：1．单肢箍m×n箍筋复合方式，当肢数为单数时由若干双肢箍和一根单肢箍形式组合而成，该单肢箍的构造要求为：同时勾住纵筋与外封闭箍筋。

单肢箍（拉筋）长度计算方法为：长度＝截面尺寸b或h-柱保护层c×2+2×d箍筋+2×d拉筋+2×L w（4-14）2．双肢箍外封闭箍筋（大双肢箍）长度计算方法为：长度＝（b-2×柱保护层c）×2+（h-2×柱保护层c）×2+2×l w（4-15）3．小封闭箍筋（小双肢箍）纵筋根数决定箍筋的肢数，纵筋在复合箍筋框内按均匀、对称原则布置，最多每隔一根纵筋应有一根箍筋或拉筋进行拉结；按柱纵筋等间距分布排列设置箍筋，如图4-4所示。

图4-4 柱箍筋图计算示意图小封闭箍筋（小双肢箍）长度计算方法为：长度＝（(b-2x柱保护层c-d箍筋)除以（纵筋根数-1）x间距个数+d拉筋+2×d）x 2+（h-2x 柱保护层）x 2+2x l w（4-16）4．箍筋弯钩长度的取值钢筋弯折后的具体长度与原始长度不等，原因是弯折过程有钢筋损耗。

柱箍筋全高加密情况全汇总附规范

柱箍筋全高加密情况全汇总（附规范）关于柱箍筋全高加密情况的汇总（25条+规范条文对照）（1）一二级框架角柱全高箍筋加密（《抗规》第4款）；（2）框支柱、转换柱全高加密（《抗规》第4款，《高规》第2款）；（3）8 9度框架结构房屋防震缝两侧结构层高相差较大时，防震缝两侧框架柱的箍筋应沿房屋全高加密（《抗规》第2款）；（4）需要提高变形能力的柱箍筋全高加密（《高规》第6款）；（5）抗震墙的墙肢长度不大于墙厚的3倍时，应按柱的有关要求进行设计，矩形墙肢的厚度不大于300mm寸，尚宜全高加密箍筋。

（《抗规》P69页，）；（6）加强层及其相邻的框架柱，箍筋应全柱端加密配置（《高规》第2款）；（7）抗震设计时，错层处框架柱箍筋全高加密（《高规》第1款）；（8）抗震设计时，与连接体相连的框架柱在连接体高度范围内及其上、下层，箍筋全柱段加密（《高规》第2款）；（9）塔楼中，与裙房相连的外围柱，柱箍筋宜在裙楼屋面上下层的范围内全高加密（《高规》第3款）；（10）框剪结构中，剪力墙底部加强部位的边框柱的箍筋宜沿全高加密，当带边框剪力墙上的洞口紧邻边框柱时，边框柱箍筋宜沿全高加密（《高规》第5款）；（11）剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于 4 的柱全高范围（《高规》第4款）。

（12）剪跨比小于等于2的框架柱及短柱应全高加密。

（13）一二级框架角柱应全高加密。

（14）需要提高变形能力的框架柱应全高加密。

（15）带边框剪力墙底部加强部位的边框柱宜全高加密。

（16）带边框剪力墙（洞口紧贴边框柱）一般部位的边框柱宜全高加密。

（17）框支柱应全高加密。

（18）错层结构中错层处的框架柱应全高加密。

（19）带加强层结构的加强层及其上、下相邻的框架柱应全高加密。

（20）塔楼与裙房相连的外围柱在裙房屋面上、下层应全高加密。

（21）小墙肢（墙肢长度不大于3倍墙厚）应按框架柱处理并全高加密。

（22）型钢砼框支柱、一级角柱应全高加密。

柱箍筋需要全高加密的情况

柱箍筋需要全高加密的情况
1. 一二级框架的角柱，框支柱，转换柱。

2. 8、9度框架结构防震缝两侧结构层高相差较大时，防震缝两侧的框架柱。

3. 需要提高变形能力的柱。

4. 抗震墙的墙肢长度不大于墙厚的3倍，厚度不大于300mm时，应按柱的要求进行设计。

5. 加强层及其相邻的框架柱，错层处的框架柱。

6. 与连接体相连的框架柱在连接体高度范围内及其上、下层的柱。

7. 塔楼中与裙房相连的外围柱，箍筋宜在裙楼屋面上下层的范围内全高加密。

8. 框剪结构中，剪力墙底部加强部位的边框柱，与洞口紧邻的边框柱。

9. 剪跨比不大于2的柱，柱净高与截面高度之比不大于4的柱。

【结构设计】关于结构柱箍筋全高加密要求的汇总(规范条文)

关于结构柱箍筋全高加密要求的汇总（规范条文）（1）一二级框架角柱全高箍筋加密（《抗规》6.3.9第4款）；（2）框支柱、转换柱全高加密（《抗规》6.3.9第4款,《高规》10.2.10第2款）；（3）8、9度框架结构房屋防震缝两侧结构层高相差较大时,防震缝两侧框架柱的箍筋应沿房屋全高加密（《抗规》6.1.4第2款）；（4）需要提高变形能力的柱箍筋全高加密（《高规》6.4.6第6款）；（5）抗震墙的墙肢长度不大于墙厚的3倍时,应按柱的有关要求进行设计,矩形墙肢的厚度不大于300mm时,尚宜全高加密箍筋.（《抗规》P69页,6.4.6）；（6）加强层及其相邻的框架柱,箍筋应全柱端加密配置（《高规》10.3.3第2款）；（7）抗震设计时,错层处框架柱箍筋全高加密（《高规》10.4.4第1款）；（8）抗震设计时,与连接体相连的框架柱在连接体高度范围内及其上、下层,箍筋全柱段加密（《高规》10.5.6第2款）；（9）塔楼中,与裙房相连的外围柱,柱箍筋宜在裙楼屋面上下层的范围内全高加密（《高规》10.6.3第3款）；（10）框剪结构中,剪力墙底部加强部位的边框柱的箍筋宜沿全高加密,当带边框剪力墙上的洞口紧邻边框柱时,边框柱箍筋宜沿全高加密（《高规》8.2.2第5款）；（11）剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围（《高规》6.4.6第4款）.（12）剪跨比小于等于2的框架柱及短柱应全高加密.（13）一二级框架角柱应全高加密.（14）需要提高变形能力的框架柱应全高加密.（15）带边框剪力墙底部加强部位的边框柱宜全高加密.（16）带边框剪力墙（洞口紧贴边框柱）一般部位的边框柱宜全高加密.（17）框支柱应全高加密.（18）错层结构中错层处的框架柱应全高加密.（19）带加强层结构的加强层及其上、下相邻的框架柱应全高加密.（20）塔楼与裙房相连的外围柱在裙房屋面上、下层应全高加密.（21）小墙肢（墙肢长度不大于3倍墙厚）应按框架柱处理并全高加密.（22）型钢砼框支柱、一级角柱应全高加密.（23）顶层由于使用要求取消部分内柱形成顶层大空间而导致刚度突变者,其顶层其他框架柱箍筋应全高加密.（经验）（24）8、度框架结构房屋防震缝两侧结构层高相差较大时,防震缝两侧框架柱的箍筋应沿房屋全高加密.（25）按照上海的地方性要求,梯柱要全高加密的.（经验）柱箍筋加密区箍筋间距和直径的要求:1）引入“柱根”概念,三、四级抗震底层柱箍筋加密区最大间距100mm,四级抗震底层柱箍筋最小直径8mm；2）二级框架柱的箍筋直径不小于10mm且箍筋肢距不大于200mm时,除柱根外最大间距应允许采用150mm；三级框架柱的截面尺寸不大于400mm时,箍筋最小直径应允许采用6mm；四级框架柱剪跨比不大于2时,箍筋直径不应小于8mm；3）框支柱和剪跨比不大于2的柱,箍筋间距不应大于100mm.延伸：柱箍筋配筋举例一、抗剪箍筋配:举例说明：G0.5-0.2不要考虑肯定是双肢箍,现在请睁大你的眼睛,下面是步骤：用0.5/2=0.25,0.2x2/2=0.2现在请你拿出板钢筋配筋表：这里是重点：上面得到数据时加密区0.25,非加密区0.2,这个时候要对照上面的配筋表进行对比.6-100的面积是283,6-200的面积是141,但是这个时侯究竟怎样比较呢？这里需要提到一点：在PKPM08版S-3说明书上第81页提到,若输入的箍筋间距为加密区间距,则加密区的箍筋计算结果可直接参考使用,如果非加密区与加密区的箍筋间距不同,则应按非加密区箍筋间距对计算结果进行换算.这也就是为什么上面在计算中为什么非加密区0.2要乘以2的原因.乘以2之后就换算成了加密区间距了.即相当于梁长100mm范围内箍筋面积为0.2.那么现在比较就与(6-200)没有任何关系,此时的0.2应该与283进行比较.所以在此处采用的箍筋可以为6-100/200.有朋友问假如是四肢箍呢？很简单除以四就行.举例说明：G3.1-2.5计算如下：3.1/4=0.775, 2.5x2/4=1.25,这是我假定非加密区是200的情况下计算的,那么观察配筋表,发现非加密区200不能满足箍筋的实际情况,应该采用比200小的间距配筋.那么我果断处理,“非加密区采用100的间距”,可能大家会很矛盾,这不就是加密区吗？（注意：这个时候其实也就是将非加密区当成加密区计算,那么我们就不用换算了.）但是在分析的时候我们当成非加密区来考虑,那么计算如下：2.5/4=0.625,这时候只能对照间距100的板钢筋对照.其结果是10-100是满足要求的.这时候观察梁的位置,我们统一采用10-100全长加密.配筋文件见下图：PS1：2010抗规6.3.3条：四级抗震箍筋最小直径可选用6,三级以上抗震才选用大于6的箍筋.提出这条这条说明是为了说明,在四级抗震情况下仍然可以用6的箍筋.有时候为了和甲方搞好关系,没办法.有时候钢筋介于6和8之间的时候,选8浪费,但是选6不满足,我们曾经选过6.5的箍筋！照样是符合规范要求的.PS2:上面是针对设计而言的简便快速对照方法.那么真正计算应该怎样进行呢？以G0.5-0.2为例说明：0.5X100/2=25,这是加密区需要的箍筋的面积.0.2X200/2=20,这是非加密区经过换算后需要的箍筋的面积.。

柱箍筋需要全高加密的情况

柱箍筋需要全高加密的情况
柱箍筋需要全高加密的情况
1. 一二级框架的角柱，框支柱，转换柱。

2. 8、9度框架结构防震缝两侧结构层高相差较大时，防震缝两侧的框架柱。

3. 需要提高变形能力的柱。

4. 抗震墙的墙肢长度不大于墙厚的3倍，厚度不大于300mm时，应按柱的要求进行设计。

5. 加强层及其相邻的框架柱，错层处的框架柱。

6. 与连接体相连的框架柱在连接体高度范围内及其上、下层的柱。

7. 塔楼中与裙房相连的外围柱，箍筋宜在裙楼屋面上下层的范围内全高加密。

8. 框剪结构中，剪力墙底部加强部位的边框柱，与洞口紧邻的边框柱。

9. 剪跨比不大于2的柱，柱净高与截面高度之比不大于4的柱。

框架柱箍筋加密区的设置规则-概述说明以及解释

框架柱箍筋加密区的设置规则-概述说明以及解释1.引言1.1 概述概述部分的内容意在简要介绍整篇文章的主题和内容，并给读者提供一个总体的了解。

下面是关于框架柱箍筋加密区设置规则的概述部分的一个例子：概述在框架结构中，柱子承担着承载和传递荷载的重要任务。

框架柱箍筋加密区是指在柱子的预留区域内设置一定密度和规格的箍筋，以增加其承载能力和抗震性能。

正确设置框架柱箍筋加密区对于确保建筑物的安全性和可靠性至关重要。

本文将详细介绍框架柱箍筋加密区的概念、重要性以及设置规则。

首先，我们将阐述框架柱箍筋加密区的概念，解释其定义和作用。

然后，我们将探讨框架柱箍筋加密区的重要性，说明它对于提高柱子的承载力和抗震性能的影响。

最后，我们将提供一些设置框架柱箍筋加密区的原则和设计建议，帮助工程师和设计师在实践中正确配置该区域。

通过阅读本文，读者将能够了解到框架柱箍筋加密区的重要性和作用，掌握正确设置该区域的原则和方法。

这对于从事建筑结构设计和工程施工的相关专业人士至关重要。

这个例子中，我们简要概述了本文的主题和内容，提供了读者所需的总体了解。

同时，通过概述部分，读者也可以清楚地知道本文将介绍柱箍筋加密区的定义、作用，以及该区域设置的原则和建议。

1.2 文章结构本文将从引言、正文和结论三个部分来展开介绍框架柱箍筋加密区的设置规则。

每个部分的内容如下:1. 引言部分将概述本文的主题和目的。

首先，我们将简要介绍框架柱箍筋加密区的概念，包括其定义和作用。

然后，我们将给出本文的结构，以指导读者对文章内容的整体把握。

最后，我们将明确本文的目的，即为读者提供关于框架柱箍筋加密区设置规则的详细指导。

2. 正文部分将详细探讨框架柱箍筋加密区的相关内容。

首先，我们将介绍框架柱箍筋加密区的概念，包括其定义和特点。

接着，我们将探讨框架柱箍筋加密区的重要性，分析其对结构安全和性能的影响。

我们将从不同角度论述框架柱箍筋加密区的重要性，包括其对抗震能力、延性和强度的影响等。

柱子箍筋加密区的规范

柱子箍筋加密区的规范混凝土柱子箍筋加密区的施工规范是指对混凝土柱子中箍筋加密区施工工艺上的要求。

一、基础准备1、柱子箍筋方案：在施工之前，应按设计要求设计柱子箍筋加密区的具体方案，并根据实际情况分配箍筋数量，每个柱子应分配2-3根箍筋，并搭配检查箍筋位置和紧固装置，以确保箍筋及相关支架的有效固定。

2、选材：箍筋应选用钢树脂并进行干燥处理。

3、施工料量：箍筋的施工量应按照设计料量进行编制，确保箍筋的比例正确。

二、施工要求1、钢筋布置：应按照详细的布置方案将箍筋在混凝土柱子的指定位置精确的安装，并确保箍筋的垂直性和挠曲度；2、混凝土配制：箍筋混凝土应采用强度等级C25以上的高强度混凝土，搅拌时间不低于2.5min；3、灌装：将混凝土以“抚摸法”精确的灌装到柱子箍筋加密区，使其与柱子紧密接触；4、粗糙化：灌装后，柱子应立即与棍子“锤打”，以增加结构的粗糙度；5、芯模处理：柱子混凝土箍筋加密区灌装完毕后，上下芯模应立即拆除，混凝土的正面形状应保持一致；6、坡脚处理：坡脚处理要求其内外表粗糙度、外形等全部满足要求，满足结构美观度；7、外表处理：应根据柱子工艺要求，对箍筋加密区进行清理、密封处理，以减少柱子缝洞和结晶层，余缝宽度不得超过2mm。

三、质量控制要求1、混凝土厚度监控：在箍筋加密区灌注混凝土过程中，要进行中间厚度试块试验，以检测混凝土的均匀性；2、混凝土均匀性检查：柱子上的表面要求均匀、光洁、无缝，因此，要按照设计施工方案进行混凝土均匀性检查，确保柱子缝洞小于2mm，混凝土质量满足要求；3、混凝土强度检测：箍筋加密区灌注混凝土完成后，要进行拉伸强度和抗压强度实验，以检测其是否达到设计要求。

抗震设防框架工程中的梁、柱箍筋加密区规定

抗震设防框架工程中的梁、柱箍筋加密区规定1）、首层柱的加密区有三个，别离为：下部的长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；若是该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）、首层以上柱箍筋别离为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；若是该柱采用绑扎搭接，那么搭接范围内同时需要加密。

一、和：连梁是指两头与相连且小于5的梁（具体条文详见“高规”第条）；框架梁是指两头与相连的梁，或两头与墙相连但跨高比不小于5的梁。

二者相同的地方在于：一方面从的角度来讲，在抗震时都希望第一在框架梁或连梁上出现而不是在框架柱或剪力墙上，即所谓“”或“强墙弱连梁”；另一方面从构造的角度来讲，二者都必需知足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必需知足抗震的的要求，对应于相同的框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

二者不相同的地方在于，在时，允许连梁的刚度有大幅度的降低，在某些情形下乃至能够让其退出工作，可是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定是不宜搭在连梁上的，可是次梁是能够搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁能够分为加密区和非加密区，二是对连梁的作了明确的规定即“墙体水平应作为连梁的腰筋在连梁范围内拉通持续配置；当连梁截面高度大于700mm时，其双侧面沿梁高范围设置的纵向（腰筋）的直径不该小于10mm，间距不该大于200mm；对跨高比不大于的连梁，梁双侧的纵向构造钢筋（腰筋）的面积不该小于%”且将其纳入了强条的规定，而框架梁的腰筋只要知足“当梁的高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及)的截面面积不该小于腹板截面面积bhw的%，且其间距不宜大于200mm。

框架梁的箍筋加密区范围

框架梁的箍筋加密区范围
柱箍筋加密区的范围根据抗震等级不同，箍筋加密区设置的规定也不同。

1.根据抗震等级的不同，一、二级抗震等级的角柱应沿柱的全高配置箍筋。

2、底层柱根箍筋加密区长度应取不小于该层柱净高的1／3。

3、当有刚性地面时，除柱端箍筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋。

4、应取柱截面长边尺寸(或圆形截面直径)、柱净高的1／6和500mm中的最大值。

5、柱箍筋加密区范围是依据底层柱的上端和其他各层柱的两侧，取矩形截面柱的长边尺寸或者圆形截面柱的直径，柱净高的六分之一和500mm，这三者里的最大值作为箍筋加密区的范围。

框架柱的加密区算法︰(层高-梁高）/6/加密间距*2+（层高-梁高）*2/3/非加密间距+1+梁高/加密间距
H/6 =加密区的长度其中H为柱子的净高箍筋数量=((H/6 )/箍筋间距)+1
(层高-梁高)/6/加密间距*2+（层高-梁高）*2/3/非加密间距+1+梁高/加密间距根数=2*[(加密区长度–50)/加密间距
+1]+(非加密区长度/非加密间距– 1)
除了柱上的梁加密外，交叉时还需要附加箍筋。

梁一般有3组附加箍筋。

图上注明附加箍筋间距为50，加在梁与梁相交
处。

和梁相交，有主梁和次梁，一般主梁加密箍筋会加，次梁根据情况可以不加。

基础箍筋布置，箍筋加密不能少于500。

柱子钢筋插入基础里面，插入长度lae≥基础层面，在基础层面里的箍筋不少于2套封闭箍筋。

箍筋和基础底面，顶面，距离是100，箍筋间距是500，基础顶面的箍筋是50起步开始布置。

柱子搭接区域箍筋加密范围

柱子搭接区域箍筋加密范围的设计原则与技术要点在建筑结构设计中，柱子是承受上部结构荷载并将其传递到地基的关键构件之一。

为了保证柱子的承载能力和整体稳定性，设计中需要合理设置箍筋，特别是在柱子搭接区域。

以下是柱子搭接区域箍筋加密范围的设计原则与技术要点。

**1. 设计原则***1.1 强度与韧性的平衡：* 柱子搭接区域是承受集中荷载的重要部位，因此箍筋的设计需要在确保足够强度的同时，兼顾结构的韧性，以应对潜在的地震或其他荷载作用。

*1.2 拉压偶效应：* 柱子在受力时产生拉压偶效应，即柱子顶部发生拉力，底部发生压力。

为了抵抗这种效应，需要在搭接区域设置足够的箍筋，提高柱子整体的抗拉承载能力。

*1.3 确保构造连接的强度：* 柱子搭接区域往往涉及到构造连接，箍筋的设置要保证构造连接的强度和稳定性，避免出现破坏或失稳。

**2. 技术要点***2.1 箍筋的布置方式：* 在柱子搭接区域，箍筋的布置方式应该是合理的，通常采用环绕式箍筋布置，即在柱子周围形成一定密度的箍筋环。

同时，考虑到搭接区域的特殊性，可以在搭接区域设置更为密集的箍筋。

*2.2 箍筋的配筋率：* 箍筋的配筋率是指箍筋的截面积与混凝土剩余截面积之比。

在搭接区域，为了增强抗震性能，可以适度提高箍筋的配筋率，但要注意不可过分提高，以免导致混凝土开裂。

*2.3 箍筋的截面积：* 箍筋的截面积直接影响其抗拉承载能力，需要根据柱子受力情况和搭接区域的需求来合理选择箍筋的截面积。

一般来说，截面积越大，箍筋的承载能力越高。

*2.4 箍筋的材料选择：* 箍筋的材料通常选择高强度的钢筋，以确保箍筋具有足够的抗拉强度。

同时，要保证箍筋的锚固性能，防止箍筋滑动或脱落。

*2.5 锚固长度的设置：* 在柱子搭接区域，箍筋的锚固长度至关重要。

合理设置箍筋的锚固长度可以有效提高箍筋与混凝土之间的黏结性，增强整体的受力性能。

**3. 考虑搭接区域的特殊性**柱子搭接区域由于涉及到构造连接，其受力情况可能更为复杂，因此在设计中要考虑搭接区域的特殊性。
