柱端箍筋加密区的构造要求
梁柱箍筋加密区一般规定
烧结普通砖和烧结多孔砖砌体的抗压强度设计值 应按表
采用
烧结普通砖和烧结多孔砖砌体的抗压强度设计值
表
砖强度 等级
砂浆强度等级
砂浆强度
注 当烧结多孔砖的孔洞率大于 时 表中数值应乘以
蒸压灰砂砖和蒸压粉煤灰砖砌体的抗压强度设计值 应按表
蒸压灰砂砖和蒸压粉煤灰砖砌体的抗压强度设计值
砖强度 等级
砂浆强度等级
采用
度的偏心时 节点设计应计入偏心造成的附加弯矩的影响
三 柱和梁在与支撑翼缘的连接处 应设置加劲肋 支撑翼缘与箱形柱连接时 在柱壁板的相应
位置应设置隔板 耗能梁段与支撑连接的一端和耗能梁段内 应设置加劲肋
耗能梁段加劲肋应在三边与梁用角焊缝连接 其与腹板连接焊缝的承载力不应低于
与
翼缘连接焊缝的承载力不应低于
工程建设标准全文信息系统
钢结构设计
普通钢结构
钢结构设计规范
在钢结构设计图纸和钢材订货文件中 应注明所采用的钢号 连接材料的型号和对钢材所要
求的机械性能和化学成分的附加保证项目 此外 在钢结构设计图纸中还应注明所要求的焊缝质量级
别
钢结构的连接材料应符合下列要求
一 手工焊接采用的焊条的型号应与主体金属强度相适应
组装的焊缝均应采用部分熔透的 形
坡口焊缝 每边焊接深度不应小于 板厚
箱形柱在工地的接头应全部采用坡口焊接的形式
下节箱形柱的上端应设置隔板 并应与柱口齐平 其边缘应与柱口截面一起刨平 在上节箱形柱
安装单元的下部附近 尚应设置上柱隔板 柱在工地的接头上下侧各
范围内 截面组装焊缝
应采用坡口全熔透焊缝
埋入式柱脚 图
门式刚架房屋应设置支撑体系 在每个温度区段或分期建设的区段 应设置横梁上弦横向水 平支撑及柱间支撑 刚架转折处 即边柱柱顶和屋脊 及多跨房屋相应位置的中间柱顶 应沿房屋全 长设置刚性系杆
框架柱构造配筋须满足的规范要求
一、柱主筋直径相差小于2级二、柱主筋单侧最小配筋率（混凝土结构设计规范GB50010-2002第11.4.12-1条）第11.4.12条框架柱和框支柱的钢筋配置，应符合下列要求：1框架柱和框支柱中全部纵向受力钢筋的配筋百分率不应小于表11.4.12-1规定的数值，同时，每一侧的配筋百分率不应小于0.2；对IV类场地上较高的高层建筑，最小配筋百分率应按表中数值增加0.1采用；柱全部纵向受力钢筋最小配筋百分率(%) 表11.4.12-1抗震设计规范6．3．7 柱的钢筋配置，应符合下列各项要求：1 柱纵向受力钢筋的最小总配筋率应按表6．3．7-1采用，同时每一侧配筋率不应小于0.2％；对建造于Ⅳ类场地且较高的高层建筑，最小总配筋率应增加0.1％。
表6.3.7.1柱截面纵向钢筋的最小总配筋率（百分率）注：1 表中括号内数值用于框架结构的柱；2．钢筋强度标准值小于400MPa时，表中数值应增加0.1，钢筋强度标准值为400MPa时，表中数值应增加0.05；3 混凝土强度等级高于C60时，上述数值应相应增加0.1三、柱全部纵筋最小配筋率（混凝土结构设计规范GB50010-2002第11.4.12-1条）说明：依表11.4.12-1注，当采用HRB400级钢筋时，本程序对表中数值减小0.1当混凝土强度等级为C60及以上时，程序对表中数字增加0.1计算最小配筋率时按GB50010-2002第9.5.1条注3取全截面面积计算注：Ⅳ类场地较高的高层建筑，应按0.8%的要求第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。
钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分表9.5.1 率(%)四、柱单边纵筋最大配筋率（混凝土结构设计规范GB50010-2002第11.4.13条）此条仅适用于一级且剪跨比小于2的柱五、柱全部纵筋最大配筋率（混凝土结构设计规范GB50010-2002第11.4.13条）第11.4.13条框架柱和框支柱中全部纵向受力钢筋配筋率不应大于5%。
构造柱箍筋加密规范
03
构造柱箍筋加密的范围
加密高度范围
加密高度范围：在框架结构的顶层和底层，箍筋加密高度范围为净高1/3和450mm取大值。
加密间距：箍筋加密间距不宜大于100mm，且不宜小于6倍的纵筋直径。
加密方式：箍筋加密采用双肢箍或四肢箍，并应沿柱高设置。
保证结构安全性：构造柱箍筋加密能够提高结构的承载能力和稳定性，减少结构变形和破坏的可能性。
提高抗震性能：构造柱箍筋加密能够增强结构的抗震性能，减少地震对建筑物的破坏。
满足规范要求：根据相关规范要求，构造柱箍筋需要进行加密处理，以确保结构的安全性和稳定性。
保证工程质量：构造柱箍筋加密能够保证工程的施工质量，提高建筑物的使用寿命和安全性。
对于不符合要求的构造柱箍筋加密，应及时进行整改，并重新进行验收。
汇报人：雪
感谢观看
仔细阅读图纸，确保了解构造柱箍筋加密的规范和要求。
对施工人员进行技术交底，确保他们熟悉构造柱箍筋加密的施工工艺和技术要求。
施工过程中的注意事项
确保构造柱箍筋加密的施工图纸正确无误，严格按照图纸进行施工。
确保使用的钢筋材料符合规范要求，避免使用劣质材料。
在施工过程中，应密切关注箍筋的间距、数量和位置，确保符合设计要求。
提高构造柱的承载能力
构造柱箍筋加密规范可以有效提高构造柱的承载能力，确保建筑物的安全性和稳定性。
构造柱箍筋加密规范可以增强构造柱的抗剪切能力，提高建筑物的抗震性能。
构造柱箍筋加密规范可以减少构造柱的变形和裂缝，延长建筑物的使用寿命。
构造柱箍筋加密规范可以提高构造柱的承载能力，降低建筑物的安全隐患。
满足抗震要求

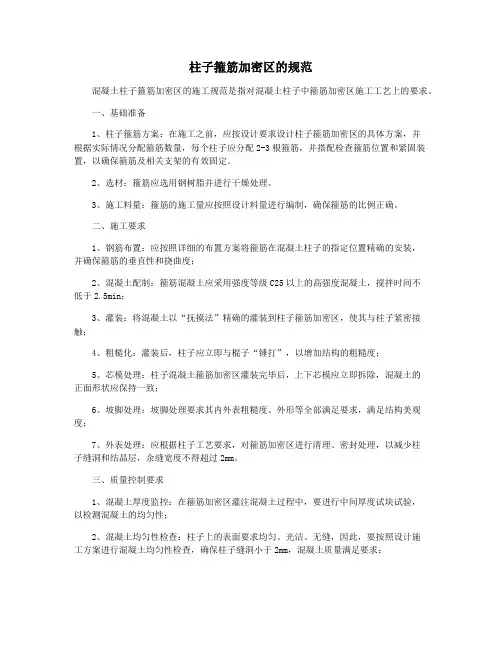

柱子箍筋加密区的规范
柱子箍筋加密区的规范混凝土柱子箍筋加密区的施工规范是指对混凝土柱子中箍筋加密区施工工艺上的要求。
一、基础准备1、柱子箍筋方案：在施工之前，应按设计要求设计柱子箍筋加密区的具体方案，并根据实际情况分配箍筋数量，每个柱子应分配2-3根箍筋，并搭配检查箍筋位置和紧固装置，以确保箍筋及相关支架的有效固定。
2、选材：箍筋应选用钢树脂并进行干燥处理。
3、施工料量：箍筋的施工量应按照设计料量进行编制，确保箍筋的比例正确。
二、施工要求1、钢筋布置：应按照详细的布置方案将箍筋在混凝土柱子的指定位置精确的安装，并确保箍筋的垂直性和挠曲度；2、混凝土配制：箍筋混凝土应采用强度等级C25以上的高强度混凝土，搅拌时间不低于2.5min；3、灌装：将混凝土以“抚摸法”精确的灌装到柱子箍筋加密区，使其与柱子紧密接触；4、粗糙化：灌装后，柱子应立即与棍子“锤打”，以增加结构的粗糙度；5、芯模处理：柱子混凝土箍筋加密区灌装完毕后，上下芯模应立即拆除，混凝土的正面形状应保持一致；6、坡脚处理：坡脚处理要求其内外表粗糙度、外形等全部满足要求，满足结构美观度；7、外表处理：应根据柱子工艺要求，对箍筋加密区进行清理、密封处理，以减少柱子缝洞和结晶层，余缝宽度不得超过2mm。
三、质量控制要求1、混凝土厚度监控：在箍筋加密区灌注混凝土过程中，要进行中间厚度试块试验，以检测混凝土的均匀性；2、混凝土均匀性检查：柱子上的表面要求均匀、光洁、无缝，因此，要按照设计施工方案进行混凝土均匀性检查，确保柱子缝洞小于2mm，混凝土质量满足要求；3、混凝土强度检测：箍筋加密区灌注混凝土完成后，要进行拉伸强度和抗压强度实验，以检测其是否达到设计要求。
构造柱箍筋加密规定
构造柱箍筋加密规定从基础一直到檐口高度范围内的箍筋加密柱（一）、基础层1、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}2、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算（软件中是按三根）。
（二）、中间层1、柱纵筋KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度2、柱箍筋KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 03G101-1中，关于柱箍筋的加密区的规定如下 :1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同1、角柱角柱顶层纵筋长度：2、内筋内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d 直锚（≥Lae）：梁高－保护层(四)、外筋外侧钢筋锚固长度为：外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}柱顶部第一层：≥梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内）柱顶部第二层：≥梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} （五）、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固： a、内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层 b、外侧钢筋锚固长度为：≥1.5Lae 注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d 直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} （六）、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层注意：在GGJ V8.1中，处理同上。
框架柱的箍筋设置要求
框架柱的箍筋设置是为了增加柱子的抗震能力和抗弯能力，以提高柱子的整体稳定性。以下 是框架柱箍筋设置的一些要求：
1. 箍筋间距：箍筋的间距应根据设计要求和规范要求进行确定。一般来说，箍筋的间距应 不大于柱子的最小尺寸或规范规定的最大间距。通常，箍筋的间距在100mm到200mm之间。
2. 箍筋截面积：箍筋的截面积应根据柱子的尺寸和设计要求进行计算和确定。一般来说， 箍筋的截面积应满足规范规定的最小配筋率要求，以保证柱子的抗震能力和抗弯能力。
框架柱的箍筋设置要求
3. 箍筋的弯曲和连接：箍筋应采用弯曲成环状或连接成环状的形式，以确保箍筋能够紧密 地包裹住柱子。箍筋的连接点应采用适当的连接方式，如焊接或扣件连接，以确保箍筋的稳 固性。
需要根据具体的设计要求和规范要求进行框架柱箍筋的设置，以确保柱子具有足够的抗震 能力和抗弯能力。在实际施工中，还需要根据具体情况进行调整和控制，以确保箍筋的质量 长度是指箍筋在柱子中的有效埋置长度。埋置长度应根据 设计要求和规范要求进行确定，一般来说，箍筋的埋置长度应不小于柱子的最小尺寸或规范 规定的最小埋置长度。
框架柱的箍筋设置要求
5. 箍筋的保护层：箍筋应具有足够的混凝土保护层，以防止箍筋锈蚀和损坏。保护层的厚 度应根据设计要求和规范要求进行确定，一般来说，箍筋的保护层厚度应不小于规范规定的 最小保护层厚度。
构造柱箍筋加密规范要求
构造柱箍筋加密规范要求
建筑框架结构中，构造柱是必须箍筋加密的，那么构造柱箍筋加密规范要求是什么呢？很多人不懂，下面就来了解下吧。
一、构造柱箍筋加密规范要求是什么
1、构造柱最小截面为240mm×180mm，纵向钢筋宜为4φ12，
箍筋间距不应大于250mm，与圈梁相交的节点应适当密实，
加密范围在圈梁上下均不应小于1/6层高或圈梁上下450mm，箍筋间距不应大于100mm。
房屋四个角的构造柱可适当增加
截面和配筋；
2、7度时超过6层、8度时超过5层和9度区的构造柱纵
向钢筋宜为1φ14。
箍筋间距不大于200mm；
3、构造柱与墙的连接处应砌成马牙槎，沿墙高每500mm设2φ6拉结钢筋，每边伸入墙内不宜小于1m；
4、构造柱混凝土强度等级不得低于C15；
5、构造柱的基础不得单独设置，但应延伸至室外地面以下500mm，或锚入浅于500mm的基础圈梁内。
二、各构件的箍筋加密区范围
1、柱箍筋加密范围：
底层柱（底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6，及500mm三者数值中的最大者为加密范围。
2、梁箍筋加密范围：
加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。
各个要求规范整合柱子配筋
4、当柱截面短边尺寸大于400mm且各边纵向钢筋多于3根时，或当柱截面短边尺寸不大于400mm但各边纵向钢筋多于4根时，应设置复合箍筋；
小偏心受拉纵筋配筋率
框架边柱、角柱及剪力墙端柱在地震组合下处于小偏心受拉时，柱内纵向受力钢筋总截面面积应比计算值增加25%。
《砼规》P176，11.4.13
框架柱、框支柱中全部纵向受力钢筋配筋率不应大于5%。柱的纵向钢筋宜对称配置。截面尺寸大于400mm的柱，纵向钢筋的间距不宜大于200mm。当按一级抗震等级设计，且柱的剪跨比不大于2时，柱每侧纵向钢筋的配筋率不宜大于1.2%。
箍筋加密区外配箍
在箍筋加密区外，箍筋的体积配筋率不宜小于加密区配筋率的一半；对一、二级抗震等级，箍筋间距不应大于10d；对三、四级抗震等级箍筋间距不应大于15d，此处，d为纵向钢筋直径。
《砼规》P179，11.4.18
铰接排架柱
箍筋加密区长度
1、对柱顶区段，取柱顶以下500mm，且不小于柱顶截面高度；
柱附表2柱端箍筋加密区的构造要求抗震等级箍筋最大间距mm箍筋最小直径mm一级纵向钢筋直径的6倍和100中的较小者10二级纵向钢筋直径的8倍和100中的较小者8三级纵向钢筋直径的8倍和150柱根100中的较小者8四级纵向钢筋直径的8倍和150柱根100中的较小者6柱根8注
柱设计相关规定汇总
结构类型
注意部位
截面长边与短边的边长比不宜大于3。
轴压比
柱轴压比不宜超过附表5的规定；建造于Ⅳ类场地且较高的高层建筑，柱轴压比限值应适当减小。
结构柱子顶部箍筋加密区范围
结构柱子顶部箍筋加密区范围
结构柱子顶部箍筋加密区范围是指在柱子顶部一定长度范围内，加密设置箍筋的区域。
这个区域的设置是为了增强柱子的承载能力，防止柱子在受到外力作用时发生破坏。
在建筑结构设计中，柱子是承担重量的主要构件之一。
为了确保柱子的承载能力，设计师需要在柱子的顶部设置箍筋加密区。
这个区域的范围一般是柱子顶部长度的1.5倍到2倍左右，具体的范围需要根据柱子的尺寸、荷载和使用条件等因素来确定。
在加密区域内，箍筋的数量和间距要比其他部位密集。
一般来说，箍筋的间距不应超过柱子直径的1/4，箍筋的数量也应根据柱子的尺寸和荷载来确定。
在加密区域外，箍筋的数量和间距可以逐渐减少，但是仍然需要满足设计要求。
结构柱子顶部箍筋加密区的设置可以有效地提高柱子的承载能力和抗震性能。
在地震等自然灾害发生时，柱子往往是最容易受到破坏的构件之一。
如果柱子的顶部没有加密区，就容易发生断裂或者弯曲等破坏情况，从而导致整个建筑结构的崩塌。
而加密区的设置可以有效地增强柱子的抗震性能，减少破坏的风险。
总之，结构柱子顶部箍筋加密区的设置是建筑结构设计中非常重要的
一环。
设计师需要根据柱子的尺寸、荷载和使用条件等因素来确定加
密区的范围和箍筋的数量和间距，以确保柱子的承载能力和抗震性能。
在实际施工中，施工人员也需要按照设计要求进行加密区的设置和箍
筋的布置，以确保建筑结构的安全可靠。
抗震设计时框架柱箍筋的设置要求
01 抗震设计时框架柱箍筋设置有哪些？1、箍筋应为封闭式，其末端应做成135°弯钩且弯钩末端平直段长度不应小于10倍的箍筋直径，且不应小于75mm；2、箍筋加密区的箍筋肢距：一级不宜大于200mm，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm.每隔一根纵向钢筋宜在两个方向有箍筋约束；采用拉筋组合箍时，拉筋宜紧靠纵向钢筋并勾住封闭箍；3、柱非加密区的箍筋，其体积配箍率不宜小于加密区的一半；其箍筋间距，不应大于加密区箍筋间距的2倍，且一、二级不应大于10倍纵向钢筋直径，三、四级不应大于15倍纵向钢筋直径。
02 剪力墙的截面厚度是多少？1、一、二级剪力墙：底部加强部位不应小于200mm，其他部位不应小于160mm；无端柱或翼墙的一字形独立剪力墙，底部加强部位不应小于220mm，其它部位不应小于180mm；2、三、四级剪力墙的截面厚度不应小于160mm：无端柱或无翼墙的一字形独立剪力墙，底部加强部位截面厚度不应小于180mm；3、非抗震设计的剪力墙的截面厚度不应小于160mm；4、剪力墙井筒中：分隔电梯井或管道井的墙肢截面厚度可适当减小，但不宜小于160mm.03 抗震设计时框架柱箍筋加密区的范围有哪些？1、底层柱的上端和其他各层柱的两端：应取矩形截面柱之长边尺寸（或圆形截面柱之直径）、柱净高之1/6和500mm三者之最大值范围；2、底层柱刚性地面上、下各500mm的范围；3、底层柱柱根以上1/3柱净高的范围；4、剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围；5、一、二级框架角柱的全高范围；6、需要提高变形能力的柱的全高范围。
04 框架柱的纵向钢筋配置有哪些？1、抗震设计时，宜采用对称配筋。
2、抗震设计时：截面尺寸大于400mm的柱，其纵向钢筋间距不宜大于200mm；非抗震设计时，柱纵向钢筋间距不宜大于300mm；柱纵向钢筋净距均不应小于50mm.3、全部纵向钢筋的配筋率不宜大于5%.4、一级且剪跨比不大于2的柱，其单侧纵向受拉钢筋的配筋率不宜大于1.2%.5、边柱、角柱及剪力墙端柱考虑地震作用组合产生小偏心受拉时，柱内纵筋总截面面积应比计算值增加25%.05 抗震设计时短肢剪力墙有哪些设计要点？1、截面厚度不应小于200mm；2、一、二、三级短肢剪力墙的轴压比：在底部加强部位分别不宜大于0.45、0.50、0.55，一字形截面短肢剪力墙的轴压比限值再相应减少0.1；在底部加强部位以上的其他部位不宜大于上述规定值加0.05；3、除底部加强部位的短肢剪力墙应调整剪力设计值外，其他各层一、二级、三级短肢剪力墙的剪力设计值应分别乘以增大系数1.4、1.2和1.1；4、短肢剪力墙边缘约束构件的设置应符合要求；5、短肢剪力墙的全部竖向钢筋的配筋率：底部加强部位一、二级不宜小于1.2%，三、四级不宜小于1.0%；其他部位一、二级不宜小于1.0%，三、四级不宜小于0.8%；6、不宜在一字形短肢剪力墙布置平面外与之相交的单侧楼面梁。
箍筋加密区
柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
1、连梁和框架梁：连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。
两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。
一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。
柱加密区箍筋肢距
柱加密区箍筋肢距【原创实用版】目录1.柱加密区箍筋肢距的概述2.柱加密区箍筋肢距的设计原则3.柱加密区箍筋肢距的计算方法4.柱加密区箍筋肢距在实际工程中的应用5.柱加密区箍筋肢距的未来发展趋势正文一、柱加密区箍筋肢距的概述柱加密区箍筋肢距是指在建筑结构中，柱子加密区域的箍筋之间的距离。
在建筑设计中，为了提高柱子的抗震性能和承载能力，常常会在柱子的加密区设置箍筋。
而箍筋肢距的设计，直接影响到柱子的稳定性和抗震能力。
二、柱加密区箍筋肢距的设计原则在设计柱加密区箍筋肢距时，需要遵循以下原则：1.满足抗震设计规范的要求。
根据我国现行的《建筑抗震设计规范》，柱加密区的箍筋肢距应满足一定的数值要求。
2.考虑柱子的材料性能。
箍筋肢距的设计，需要根据柱子的材料性能进行合理的调整，以充分发挥材料的优势。
3.考虑柱子的受力状况。
在设计箍筋肢距时，需要充分考虑柱子在各种受力条件下的稳定性和抗震能力。
三、柱加密区箍筋肢距的计算方法柱加密区箍筋肢距的计算，通常采用以下方法：1.根据抗震设计规范，查表得出箍筋肢距的数值。
2.结合柱子的材料性能和受力状况，对查表得出的箍筋肢距进行适当的调整。
四、柱加密区箍筋肢距在实际工程中的应用在实际工程中，柱加密区箍筋肢距的设计，需要根据工程的具体情况进行。
例如，对于高层建筑，由于其受力较大，柱加密区的箍筋肢距通常较小；而对于低层建筑，柱加密区的箍筋肢距可以适当增大。
五、柱加密区箍筋肢距的未来发展趋势随着科技的发展和建筑技术的进步，柱加密区箍筋肢距的设计将会更加精细化和个性化。
框架柱箍筋加密区的设置规则-概述说明以及解释
框架柱箍筋加密区的设置规则-概述说明以及解释1.引言1.1 概述概述部分的内容意在简要介绍整篇文章的主题和内容，并给读者提供一个总体的了解。
下面是关于框架柱箍筋加密区设置规则的概述部分的一个例子：概述在框架结构中，柱子承担着承载和传递荷载的重要任务。
框架柱箍筋加密区是指在柱子的预留区域内设置一定密度和规格的箍筋，以增加其承载能力和抗震性能。
正确设置框架柱箍筋加密区对于确保建筑物的安全性和可靠性至关重要。
本文将详细介绍框架柱箍筋加密区的概念、重要性以及设置规则。
首先，我们将阐述框架柱箍筋加密区的概念，解释其定义和作用。
然后，我们将探讨框架柱箍筋加密区的重要性，说明它对于提高柱子的承载力和抗震性能的影响。
最后，我们将提供一些设置框架柱箍筋加密区的原则和设计建议，帮助工程师和设计师在实践中正确配置该区域。
通过阅读本文，读者将能够了解到框架柱箍筋加密区的重要性和作用，掌握正确设置该区域的原则和方法。
这对于从事建筑结构设计和工程施工的相关专业人士至关重要。
这个例子中，我们简要概述了本文的主题和内容，提供了读者所需的总体了解。
同时，通过概述部分，读者也可以清楚地知道本文将介绍柱箍筋加密区的定义、作用，以及该区域设置的原则和建议。
1.2 文章结构本文将从引言、正文和结论三个部分来展开介绍框架柱箍筋加密区的设置规则。
每个部分的内容如下:1. 引言部分将概述本文的主题和目的。
首先，我们将简要介绍框架柱箍筋加密区的概念，包括其定义和作用。
然后，我们将给出本文的结构，以指导读者对文章内容的整体把握。
最后，我们将明确本文的目的，即为读者提供关于框架柱箍筋加密区设置规则的详细指导。
2. 正文部分将详细探讨框架柱箍筋加密区的相关内容。
首先，我们将介绍框架柱箍筋加密区的概念，包括其定义和特点。
接着，我们将探讨框架柱箍筋加密区的重要性，分析其对结构安全和性能的影响。
我们将从不同角度论述框架柱箍筋加密区的重要性，包括其对抗震能力、延性和强度的影响等。
柱子搭接区域箍筋加密范围
柱子搭接区域箍筋加密范围的设计原则与技术要点在建筑结构设计中，柱子是承受上部结构荷载并将其传递到地基的关键构件之一。
为了保证柱子的承载能力和整体稳定性，设计中需要合理设置箍筋，特别是在柱子搭接区域。
以下是柱子搭接区域箍筋加密范围的设计原则与技术要点。
**1. 设计原则***1.1 强度与韧性的平衡：* 柱子搭接区域是承受集中荷载的重要部位，因此箍筋的设计需要在确保足够强度的同时，兼顾结构的韧性，以应对潜在的地震或其他荷载作用。
*1.2 拉压偶效应：* 柱子在受力时产生拉压偶效应，即柱子顶部发生拉力，底部发生压力。
为了抵抗这种效应，需要在搭接区域设置足够的箍筋，提高柱子整体的抗拉承载能力。
*1.3 确保构造连接的强度：* 柱子搭接区域往往涉及到构造连接，箍筋的设置要保证构造连接的强度和稳定性，避免出现破坏或失稳。
**2. 技术要点***2.1 箍筋的布置方式：* 在柱子搭接区域，箍筋的布置方式应该是合理的，通常采用环绕式箍筋布置，即在柱子周围形成一定密度的箍筋环。
同时，考虑到搭接区域的特殊性，可以在搭接区域设置更为密集的箍筋。
*2.2 箍筋的配筋率：* 箍筋的配筋率是指箍筋的截面积与混凝土剩余截面积之比。
在搭接区域，为了增强抗震性能，可以适度提高箍筋的配筋率，但要注意不可过分提高，以免导致混凝土开裂。
*2.3 箍筋的截面积：* 箍筋的截面积直接影响其抗拉承载能力，需要根据柱子受力情况和搭接区域的需求来合理选择箍筋的截面积。
一般来说，截面积越大，箍筋的承载能力越高。
*2.4 箍筋的材料选择：* 箍筋的材料通常选择高强度的钢筋，以确保箍筋具有足够的抗拉强度。
同时，要保证箍筋的锚固性能，防止箍筋滑动或脱落。
*2.5 锚固长度的设置：* 在柱子搭接区域，箍筋的锚固长度至关重要。
合理设置箍筋的锚固长度可以有效提高箍筋与混凝土之间的黏结性，增强整体的受力性能。
**3. 考虑搭接区域的特殊性**柱子搭接区域由于涉及到构造连接，其受力情况可能更为复杂，因此在设计中要考虑搭接区域的特殊性。
【结构设计】关于结构柱箍筋全高加密要求的汇总(规范条文)
关于结构柱箍筋全高加密要求的汇总（规范条文）（1）一二级框架角柱全高箍筋加密（《抗规》6.3.9第4款）；（2）框支柱、转换柱全高加密（《抗规》6.3.9第4款,《高规》10.2.10第2款）；（3）8、9度框架结构房屋防震缝两侧结构层高相差较大时,防震缝两侧框架柱的箍筋应沿房屋全高加密（《抗规》6.1.4第2款）；（4）需要提高变形能力的柱箍筋全高加密（《高规》6.4.6第6款）；（5）抗震墙的墙肢长度不大于墙厚的3倍时,应按柱的有关要求进行设计,矩形墙肢的厚度不大于300mm时,尚宜全高加密箍筋.（《抗规》P69页,6.4.6）；（6）加强层及其相邻的框架柱,箍筋应全柱端加密配置（《高规》10.3.3第2款）；（7）抗震设计时,错层处框架柱箍筋全高加密（《高规》10.4.4第1款）；（8）抗震设计时,与连接体相连的框架柱在连接体高度范围内及其上、下层,箍筋全柱段加密（《高规》10.5.6第2款）；（9）塔楼中,与裙房相连的外围柱,柱箍筋宜在裙楼屋面上下层的范围内全高加密（《高规》10.6.3第3款）；（10）框剪结构中,剪力墙底部加强部位的边框柱的箍筋宜沿全高加密,当带边框剪力墙上的洞口紧邻边框柱时,边框柱箍筋宜沿全高加密（《高规》8.2.2第5款）；（11）剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围（《高规》6.4.6第4款）.（12）剪跨比小于等于2的框架柱及短柱应全高加密.（13）一二级框架角柱应全高加密.（14）需要提高变形能力的框架柱应全高加密.（15）带边框剪力墙底部加强部位的边框柱宜全高加密.（16）带边框剪力墙（洞口紧贴边框柱）一般部位的边框柱宜全高加密.（17）框支柱应全高加密.（18）错层结构中错层处的框架柱应全高加密.（19）带加强层结构的加强层及其上、下相邻的框架柱应全高加密.（20）塔楼与裙房相连的外围柱在裙房屋面上、下层应全高加密.（21）小墙肢（墙肢长度不大于3倍墙厚）应按框架柱处理并全高加密.（22）型钢砼框支柱、一级角柱应全高加密.（23）顶层由于使用要求取消部分内柱形成顶层大空间而导致刚度突变者,其顶层其他框架柱箍筋应全高加密.（经验）（24）8、度框架结构房屋防震缝两侧结构层高相差较大时,防震缝两侧框架柱的箍筋应沿房屋全高加密.（25）按照上海的地方性要求,梯柱要全高加密的.（经验）柱箍筋加密区箍筋间距和直径的要求:1）引入“柱根”概念,三、四级抗震底层柱箍筋加密区最大间距100mm,四级抗震底层柱箍筋最小直径8mm；2）二级框架柱的箍筋直径不小于10mm且箍筋肢距不大于200mm时,除柱根外最大间距应允许采用150mm；三级框架柱的截面尺寸不大于400mm时,箍筋最小直径应允许采用6mm；四级框架柱剪跨比不大于2时,箍筋直径不应小于8mm；3）框支柱和剪跨比不大于2的柱,箍筋间距不应大于100mm.延伸：柱箍筋配筋举例一、抗剪箍筋配:举例说明：G0.5-0.2不要考虑肯定是双肢箍,现在请睁大你的眼睛,下面是步骤：用0.5/2=0.25,0.2x2/2=0.2现在请你拿出板钢筋配筋表：这里是重点：上面得到数据时加密区0.25,非加密区0.2,这个时候要对照上面的配筋表进行对比.6-100的面积是283,6-200的面积是141,但是这个时侯究竟怎样比较呢？这里需要提到一点：在PKPM08版S-3说明书上第81页提到,若输入的箍筋间距为加密区间距,则加密区的箍筋计算结果可直接参考使用,如果非加密区与加密区的箍筋间距不同,则应按非加密区箍筋间距对计算结果进行换算.这也就是为什么上面在计算中为什么非加密区0.2要乘以2的原因.乘以2之后就换算成了加密区间距了.即相当于梁长100mm范围内箍筋面积为0.2.那么现在比较就与(6-200)没有任何关系,此时的0.2应该与283进行比较.所以在此处采用的箍筋可以为6-100/200.有朋友问假如是四肢箍呢？很简单除以四就行.举例说明：G3.1-2.5计算如下：3.1/4=0.775, 2.5x2/4=1.25,这是我假定非加密区是200的情况下计算的,那么观察配筋表,发现非加密区200不能满足箍筋的实际情况,应该采用比200小的间距配筋.那么我果断处理,“非加密区采用100的间距”,可能大家会很矛盾,这不就是加密区吗？（注意：这个时候其实也就是将非加密区当成加密区计算,那么我们就不用换算了.）但是在分析的时候我们当成非加密区来考虑,那么计算如下：2.5/4=0.625,这时候只能对照间距100的板钢筋对照.其结果是10-100是满足要求的.这时候观察梁的位置,我们统一采用10-100全长加密.配筋文件见下图：PS1：2010抗规6.3.3条：四级抗震箍筋最小直径可选用6,三级以上抗震才选用大于6的箍筋.提出这条这条说明是为了说明,在四级抗震情况下仍然可以用6的箍筋.有时候为了和甲方搞好关系,没办法.有时候钢筋介于6和8之间的时候,选8浪费,但是选6不满足,我们曾经选过6.5的箍筋！照样是符合规范要求的.PS2:上面是针对设计而言的简便快速对照方法.那么真正计算应该怎样进行呢？以G0.5-0.2为例说明：0.5X100/2=25,这是加密区需要的箍筋的面积.0.2X200/2=20,这是非加密区经过换算后需要的箍筋的面积.。
构造柱加密区箍筋间距
构造柱加密区箍筋间距
对于一个具体的柱结构，其加密区的箍筋间距可以根据以下步骤进行构造：
1. 确定柱的净高和截面尺寸。
2. 根据柱的尺寸、长细比等参数计算出其所需的最小箍筋间距（通常满足截面扭转稳定要求）。
3. 将最小箍筋间距向上取整，并根据一定的规律进行排布。
常见的排布方法有：
- 等距排布：将柱高等分，每段长度内箍筋间距相等，即各段箍筋数量相等。
- 变距排布：按照一定规律设置箍筋间距，以逐渐增加或减小的方式使箍筋数量呈现变化。
- “3-2-1”排布：将柱高分为三段，从下到上分别安排箍筋数量为3、2、1的对称排布。
4. 将排布好的箍筋均匀地分布在柱截面内，注意保持箍筋与纵向钢筋的合适垂直距离及其横向间距。
以上四个步骤可以根据实际需求灵活组合使用，以满足不同的工程要求和设计需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4二级抗震等级的框架柱，当箍筋直径不小于10mm、肢距不大于200mm时，除柱根外，箍筋间距应允许采用150mm；三级抗震等级框架柱的截面尺寸不大于400mm时，箍筋最小直径应允许采用应小于8mm。
柱端箍筋加密区的构造要求
抗震等级
箍筋最大间距(mm)
箍筋最小直径(mm)
一级
纵向钢筋直径的6倍和100中的较小值
10
二级
纵向钢筋直径的8倍和100中的较小值
8
三级
纵向钢筋直径的8倍和150(柱根100)中的较小值
8
四级
纵向钢筋直径的8倍和150(柱根100)中的较小值
6(柱根8)
注：
底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；当有刚性地面时，除柱端箍筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋。
1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
第11.4.15条柱箍筋加密区内的箍筋肢距：一级抗震等级不宜大于200mm；二、三级抗震等级不宜大于250mm和20倍箍筋直径中的较大值；四级抗震等级不宜大于300mm。此外，每隔一根纵向钢筋宜在两个方向有箍筋或拉筋约束；当采用拉筋时，拉筋宜紧靠纵向钢筋并勾住封闭箍筋。
柱箍筋
1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 03G101-1中，关于柱箍筋的加密区的规定如下
第11.4.13条框架柱和框支柱中全部纵向受力钢筋配筋率不应大于5%。柱的纵向钢筋宜对称配置。截面尺寸大于400mm的柱，纵向钢筋的间距不宜大于200mm。当按一级抗震等级设计，且柱的剪跨比λ≤2时，柱每侧纵向钢筋的配筋率不宜大于1.2%。
第11.4.14条框架柱的箍筋加密区长度，应取柱截面长边尺寸(或圆形截面直径)、柱净高的1/6和500mm中的最大值。一、二级抗震等级的角柱应沿柱全高加密箍筋。
