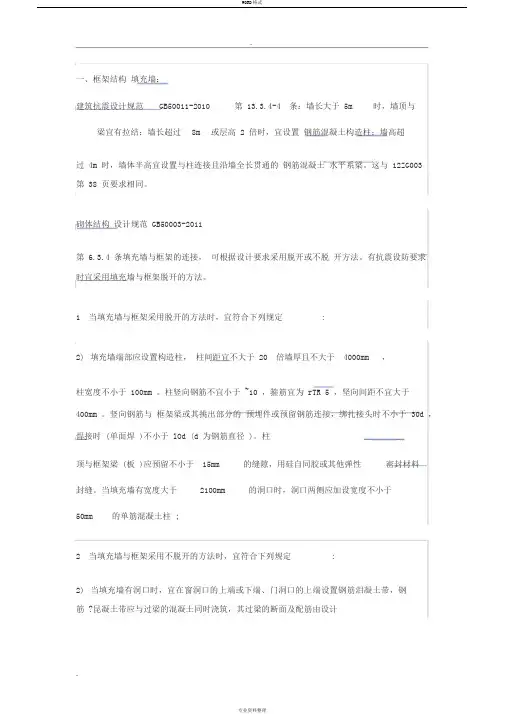

一、框架结构填充墙:

建筑抗震设计规范GB50011-2010 第13.3.4-4条:墙长大于5m时,墙顶与梁宜有拉结;墙长超过8m或层高2倍时,宜设置钢筋混凝土构造柱;墙高超过4m时,墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

这与12ZG003第38页要求相同。

砌体结构设计规范GB50003-2011

第6.3.4条填充墙与框架的连接,可根据设计要求采用脱开或不脱开方法。有抗

震设防要求时宜采用填充墙与框架脱开的方法。

1当填充墙与框架采用脱开的方法时,宜符合下列规定

2)填充墙端部应设置构造柱,柱间距宜不大于20倍墙厚且不大于4000mm ,柱宽度不小于100mm。柱竖向钢筋不宜小于~10 ,箍筋宜为rTR 5,坚向间距不宜大于400mm。竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连

接,绑扎接头时不小于30d ,焊接时(单面焊)不小于IOd (d为钢筋直径)。柱顶与框架梁(板)应预留不小于15mm 的缝隙,用硅自同胶或其他弹性密封材料封缝。当填充墙有宽度大于2100mm 的洞口时,洞口两侧应加设宽度不小于50mm的单筋混凝土柱;

2当填充墙与框架采用不脱开的方法时,宜符合下列规定

精品

2)当填充墙有洞口时,宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带,钢筋?昆凝土带应与过梁的混凝土同时浇筑,其过梁的断面及配筋由设计确定。钢筋混凝土带的1昆凝土强度等级不小于C20。当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时,宜采用钢筋混凝土门窗框;

3)填充墙长度超过5m或墙长大于2倍层高时,墙顶与梁宜有拉接措施,墙体中部应加设构造柱;墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁,

墙高超过6m时,宜沿墙高每2m设置与柱连接的水平系梁,梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体,宜根据情况采取下列措施:

7。女儿墙应设置构造柱,构造柱间距不宜大于4m,构造柱应伸至女儿墙顶并

与现浇钢筋混凝土压顶整浇在一起;

12g614-1 第17页规定门洞大于2100mm时门洞两边设置构造柱。12g614-1 第18页如图所示:

窗间墙不得小于1000mm !否则采取1、加钢筋砼独立柱;2、把该处的圈梁改

成连梁设置等加固措施。高层在高规 6.1.1.2中有明确规定,若是两个相邻房间

的窗,窗间墙不得小于1200mm !

GB50011-2010 第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。

二、砌体结构:

关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》

GB50011-2010 规定:

第7.3.1条:

1、楼电梯间的四角

2、楼梯段上下端对应的墙体处

3、外墙四角和对应转角

4、错层部位横墙与外纵墙交接处

5、大房间内外墙交接处

6、较大洞口两侧。

(内墙指不小于2.1m的洞口;外墙在内外墙交接处已设置构造柱时应允许适当放宽,但

洞口侧墙体应加强。)

构造柱最小截面240 x 180mm,纵向钢筋4根12,箍筋间距不宜小于250mm,且柱上下端宜适当加密,构造柱与墙体连接处做马牙槎,并每隔

500mm设置2根6的拉结钢筋,拉结钢筋伸入墙体不小于1m,构造柱下端伸入室外地面以下不小于500mm,或与埋深不小于500mm 的地圈梁相连。

砌体结构设计规范GB50003-2011

第628当梁跨度大于或等于下列数值时,其支承处宜加设壁柱,或采取其他加

强措施:

1对240mm 厚的砖墙为6m;对180 mm 厚的砖墙为4.8m;

第10.2.4如图所示:

n构造措施

10-2.4各类砖砌体房屋的现浇钢筋混凝土构造柱(以下简称构

造柱几其设詈应符合现行国家标准《建筑抗震设计规范》

CB 50011的有关规定,并应符合下列规定:

1构造柱设置部位应符合表10. 2. 4的规定;

2外廊式利单面走廊式的房屋.应根据房屋增加一层的层数.按表10. 2.4的要求设置构造柱.且单面走廊两侧的纵墙均应按外境处理:

3横墻较少的房岸,应根据房屋增加一层的层数级按表

1O 2.4的要求设置构造柱口当横墙较少的房屋为外廊式或单面

<• S 工巾任玻

I F coiGBrCom

92

走蘇式时*应按本条2款要求设置构造柱?但竹度不超过四层、7度不翅过三层和8度不超过二层时应按增加二层的层数对待;

4各层横墙很少的房屋级应按堆加二层的层数设置构造柱:

5采用蒸压灰砂普通砖和蒸压粉煤灰普通砖的砌体房屋. 半砌体的抗国强度仅达到普通黏土砖砌体的70%时(普通砂浆

砌筑人应根据增加一层的层数按本条】一4款要求设置构造柱;

加二层的层数对待'

6有错层的多层房屋,在错层部位应设置墙,其与其他墙

交接处应设置构造柱帝在错层部位的错层搂板位置应设置现浇钢筋混凝土圈粱;当房屋层数不低于四层时.底部1/4楼层处错层部位墙中部的构造柱间距不宜大于2m.

表10. 2U 破砌休房屋构造柱设置嬰求

注土1较大洞门・内堆tS不小于2.im的洞口;外墙在内外墙交桜处已设置离造祎时允许适当放宽,何冏侧燔体应加强*

但6度不亀过忘、了度不超过三层和8度不超过二层时应按增

1 构造柱的最小载面可为180mm X 240Tnm (墙厚lgOmm 时为180mm X 190mm);构造柱纵向钢筋宜采用4012*箍筋玄径可采用6mm,间距不宜大250mm t且在柱上、下端适当加密,当S 7度超过六层.8度翅过五层和9度时,构造柱纵向钢筋宜采用"14,箍筋间距不应大干200mm;房屋四角的构造柱应适当加大薇面及配筋;

2构造柱与墙连接处应砌成马牙槎•沿墙高每隔500mm 设2怀水平钢筋和创分布矩筋平面内点焊组成的拉结网片或M 点焊钢筋网片,每边伸人墙内不宜小于6. 7度时,底部1/ 3楼层.&度时底部1/2楼层.9度时全部楼层•上述拉结钢筋网片应沿墙体水平通氏设置*

3构造柱与圈梁连接处,构造柱的纵筋应在圈梁纵筋内侧穿过,保证构造柱纵筋上下贯通;

4 构造柱可不单独设置基础占但应伸人室外地面下500mm.或与埋深小于500rnm的基础圈梁相连;

5房屋高度和层数接近本规范表10 1.2的限值时•纵.横墙内构适柱间距尚应符合下列规定s

1)横墙内的构造柱间距不宜大于层髙的二倍* T部1/3 楼层的构造柱间距适当减小;

2>当外纵墙开间大于1 9m .应另设加强措施。内纵墙的构造柱间距不宜大于4. 2m o

10, 2.6约束普通砖墙的构造,应符合下列规定:

1墙段两端设有符合现行国家标准《建筑抗震设计规范》GB 50011要

求的构造柱,代墙肢两端及中部构造柱的间距不大

感谢下载载

于层离或3. Om,较大洞口两侧应设置构造柱,构造柱晟小截面尺寸不宜小于240mm X 240mm (墙厚190inni时为240mm X
