填充墙构造柱设置的规定

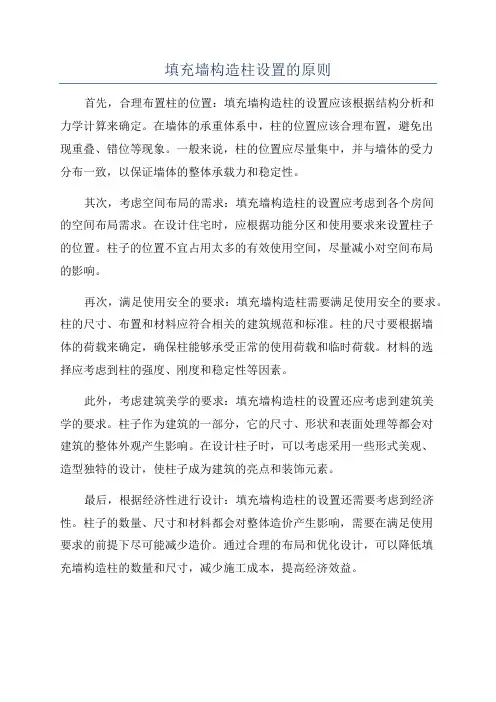

填充墙设置构造柱的规定

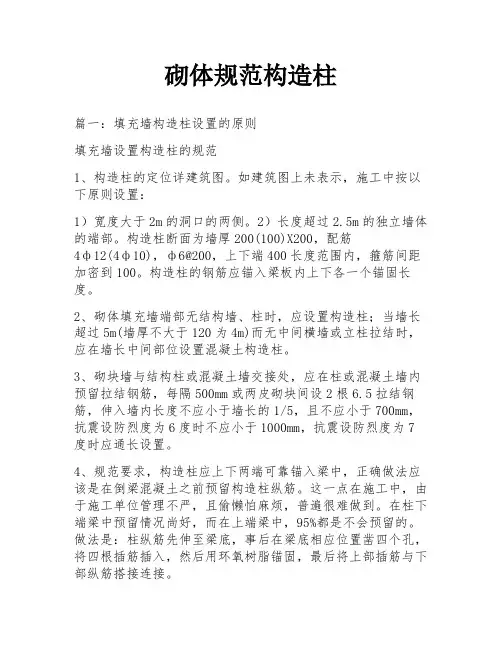

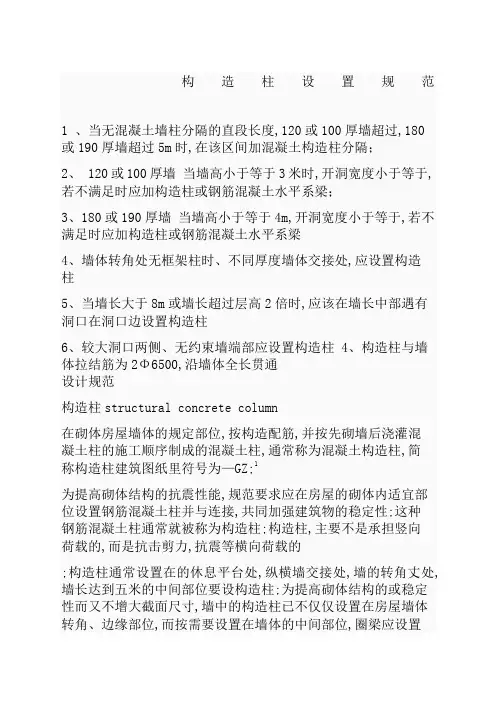

1、构造柱的定位详建筑图。如建筑图上未表示，施工中按以下原则设置：1）宽度大于2m的洞口的两侧。2）长度超过2.5m的独立墙体的端部。构造柱断面为墙厚200(100)X200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根6.5拉结钢筋，伸入墙内长度不应小于墙长的1/5，且不应小于700mm，抗震设防烈度为6度时不应小于1000mm，抗震设防烈度为7度时应通长设置。

4、规范要求，构造柱应上下两端可靠锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。这一点在施工中，由于施工单位管理不严，且偷懒怕麻烦，普遍很难做到。在柱下端梁中预留情况尚好，而在上端梁中，95%都是不会预留的。做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F水平横梁和构

造柱构成填充墙的封闭边框，使填充墙形成几片带有封闭边框的墙体，

这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。即使填充墙开裂，也不致散落解体，仍然可保证其足够的稳定性。但它与多层砌体房屋中构造柱不同的是，构造柱本身不连续。故这一作用的实现，一方面要求墙与柱应可靠连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不利影响，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。（2）目前施工方法及存在的主要问题分析

目前，常砌体填充墙中钢筋混凝土构造柱见施工方法及存在的主要问题是：1)施工顺序错误，即将构造柱与框架梁一起施工，构造柱钢筋与梁同时绑扎，柱上下端钢筋锚人梁内，然后同时浇筑混凝土。这样虽然做到了连结可靠，但却将构造柱变成了与其相连梁的支点，与结构设计采用的计算模型不符。当上下梁产生相对变形时将对梁造成不利影响，容易造成梁开裂．2)施工顺序没有错，但顶部与上层梁连接过强即是连接构造不当，构造柱限制了上下梁的相对变形，在构造柱混凝土浇筑至顶部时，将顶部混凝土换为细石混凝土，甚至换为膨胀混凝土。这种施工方法的结果与1)相同。3)施工顺序没有错，但顶部与上层梁连接过弱，也属连接构造不当，柱顶钢筋未锚于梁中或未与梁底部钢筋焊接，使得构造柱与上部梁间无拉结，构造柱对填充墙起不到应有的约束作用。上述问题出现的主要原因是：简单地认为砌体填充墙中与多层砌体房屋中的构造柱的作用、要求和做

法一样，或对填充墙中构造柱的作用和要求理解不充分；没有相应的标准图也是造成填充墙构造柱施工方法不统一、不规范的原因之一；构造柱不

是主要受力构件，不需要计算，容易被设计和施工技术人员忽视，是上述问题存在的人为因素。

3、框架填充墙中构造柱的合理构造形式

与施工方法建议

（3）．1 构造形式

为保证构造柱起到应有的约束作用，建议构造柱与上下

梁的连接构造形式如图l及如图2所示。

l一用沥青蔗丝砂浆代替混凝土浇注；2一双面焊不小于5d，单面焊不小于10d图l中，每层构造柱在下部梁中预埋插筋，插筋的锚固长度不小于35d，插筋与构造柱纵筋的搭接长度为35d ，搭接区箍筋问距不超过100mm ，来实现构造柱与下部梁的拉结。图2中，每层构造柱顶端，将其纵筋水平弯折后与上部梁中底部纵向钢筋焊接，焊接长度单面焊时不小于10d，双面焊时不小于5d，d为构造柱纵向钢筋直径。为满足构造枉不限制上下梁相变形的要求，当构造柱混凝上浇至距梁底200mm 时，换成水泥砂浆浇至主体框架梁底。这样构造柱顶部在上下梁有相对变形时具有一定的可压缩性，从而会影响上下梁的相对变形。

（3）．2 施工方法

主体框架、填充墙、构造柱应按主体框架一构造柱钢筋一填充墙砌筑一构

造柱模板一构造柱混凝土浇注的顺序循序施工。构造柱模板、混凝土坍落度、浇注及振捣方法、与填充墙的拉结方式与多层砌体房屋中的构造柱相同。

6、设计与构造

（1）、住宅屋面宜做坡屋面。屋面应采用外保温措施，屋面传热系数应符合k≤１０Ｗ／（m２·Ｋ）。

（2）、顶部二层填充墙的封底多排孔砌块强度等级不宜小于ＭＵ７５，封底砌块的砌筑砂浆等级不应小于ＭＵ５０，砌筑砂浆的强度等级不应小于Ｍb５０。砌体的自重为１６５KN/m（已包括砂浆、构造柱、实心混凝土砌块、墙梁等，但不包括墙面粉刷层）。

（3）、填充墙和钢筋混凝土墙、柱连接处２００mm宽的范围内，应采用实心混凝土砌块砌筑，并与封底多排孔砌块咬合（见附图３）。柱内应预留２Φ６钢筋与填充墙拉结，拉结筋竖向间距为４００mm，钢筋伸入墙内长度不小于１０００mm，并置于封底多排孔砌块座浆面的灰缝内。（4）、顶部二层的填充墙体应沿墙高每４００mm处（其余各层沿墙高每８００mm处），在水平灰缝内设置通长２Φ６带肋钢筋点焊网片，横向短筋为Φ４＠２００。

（5）、墙面粉刷前，填充墙与钢筋混凝土构件内、外周边的接缝处，应固定设置宽度不小于每侧２００mm的镀锌钢丝网片，或采用其它有效的防裂措施。

（6）、顶层和底层的外墙窗台下，应设置现浇钢筋混凝土通长窗台梁。窗台梁的高度宜为砌块高度的模数。纵筋不应小于４Φ１０，箍筋不应小于

Φ６＠２００。具体工程中台梁的断面尺寸及配筋应由计算确定。窗台梁标高处钢筋混凝土墙、柱，应预留与窗台梁纵筋同直径的连接钢筋，可采用受拉搭接或焊接等连接方式。

（7）、填充墙高度大于４m时，应在墙高的中部设置通长现浇钢筋混凝土墙梁。墙梁高度宜为砌块高度的模数，配筋不应小于４Φ１０，箍筋不应小于Φ６＠２００，并和钢筋混凝土墙柱同直径预留钢筋连接，连接方式可采用受拉搭接或焊接等。

（8）、构造柱的布置应符合下列规定：

a、填充墙墙长大于等于４m时应设置构造柱，当窗间墙长度小于１０m 或悬墙时，均应采取整体性加强措施。

b、构造柱的截面不应小于１９０m×１９０mm，纵筋不应小于４０６２１１２，箍筋不应小于Φ６＠２００，混凝土强度不应小于ＸＣ２０。

c、构造柱上下端应与各楼层梁板或基础整体连接。

d、带构造柱的填充墙应采取先砌墙后浇注的施工顺序，并设置马牙槎，沿墙高每４００mm设２Φ６拉结筋，每边伸入墙内不宜小于１m。（9）、在施工安装、使用过程中，未经设计单位同意，不得在墙上随意凿槽打洞。如经许可，凿槽打洞部位应及时用Ｃ２０细石混凝土或Ｍb１０砂浆全部填实。当设置吊挂螺栓时，螺栓至少应与封底多排孔砌块的一侧外壁和一根内纵肋锚固。

（10）、填充墙的外墙面装装饰当采用石材、金属或附设其它重质装饰面料和玻璃幕墙时
