电线穿管敷设规范
电线线管内穿线标准
电线线管内穿线标准（1）管内导线的绝缘必须良好，其电压等级不得低于交流500伏。
（2）一般要求管内导线的总截面积（包括绝缘层）不大于线管内径截面积的40％。
（3）管内导线不得有接头和扭拧现象，所有导线的接头和分支都应在接线盒内进行，不同电源回路、不同电压回路、互为备用的回路、工作照明与应急照明的线路均不得装在同一管内。
（导线与电话线、闭路电视线、通信线等不得安装在同一管道中）。
（4）管子为钢管（铁管）时，同一交流回路的导线必须穿在同一管内，不允许一根导线穿一根钢管。
（5）为了防止管内过热，在同一根管内，导线数目不应超过8根。
（6）考虑到安全因素，钢管应有可靠的接地，为此安装完毕后，必须用兆欧表检查线路和钢管的绝缘电阻是否符合要求，方能接通电源。
（7）管子为钢管（铁管）时，管子出线两端必须加塑料保护套。
（8）配管弯曲时应符合要求，弯曲半径要大，不得损伤导线绝缘，弯曲半径不得小于该管径的6倍，弯曲角度不得小于90度，在可能范围内要尽量少作弯曲。
（9）导线垂直敷设时，为使导线不因自重而折断，在下述情况下应装设接线盒（箱）：导线截面为50mm及以上、应在20米以内。
导线截面在50mm以下，应在30米以内，接线盒（箱）应固定牢靠。
（10）穿线应在配管完成之后，建筑工程竣工之前进行；穿线时应使用Φ1.2㎜钢丝（有弹性）作为引线，引线不可在配管施工的同时穿入管内，必须在配管工程竣工后再穿引线。
（11）导线穿管颜色必须规范，保护接地线必须双颜色，A相黄色、B相绿色、C相红色，零线为淡蓝色，单相火线红色，开关后白色。
（12）敷设线管时，长度超过下列时，其中间应装设分线盒：①线管长度超过30米，无弯曲。
②有一个弯曲线管长度不超过20米。
③有二个弯曲线管长度不超过15米。
④有三个弯曲线管长度不超过8。
地下室电线管敷设要求
地下室电线管敷设：
1. 电线穿管直径应根据电缆截面面积与管壁间的空气绝缘距离计算，一般情况下电线穿管的直径不应小于电缆外径的1.5倍，不应大于电缆外径的
2.5倍，具体情况应按照设计要求进行选择。
2. 电线穿管间距应根据电缆外径、环境温度等因素来确定，一般情况下电线穿管间距不应小于电缆外径的2倍。
3. 电线穿管的接头位置应选在管道弯头、转角以及变截面处等位置，同时还应考虑到电线的维护、更换以及扩容等因素，接头应设于方便更换的位置。
4. 用于地下室等潮湿部位暗敷的钢导管其壁厚不应小于2mm，且钢导管不应有折扁和裂缝，管内壁应光滑无铁屑和棱剌，管口处的端面应平整、无毛剌。
非镀锌钢导管内壁、外壁均应作防腐处理，暗敷于砼中的钢导管，其外壁可不作防腐处理。
5. 刚性塑料绝缘导管不宜敷设在穿越高温的易受机械损伤的场所。
暗敷在墙内或砼内的刚性塑料绝缘导管，应是中型及以上的塑料绝缘导管。
刚性塑料绝缘导管管口应平整光滑，管与管、管与盒（箱）等器件采用承插配件连接，连接处结合面应涂专用胶合剂，初口处牢固密封。
6. 电气导管在砼中暗敷时，不宜多根并列敷设，每根导管之间的间距宜在30～50mm以上，在地下室顶板上的预埋管，为防止后期地下室综合支架膨胀螺栓破坏管理，预埋管应抬高不小于5cm，预埋盒及管理接头尽量避开后浇带。
电缆敷设规范(最全-绝对标准!)
5 电缆敷设5.1 一般规定电缆的路径选择，应符合以下规定：1应防止电缆遭受机械性外力、过热、腐蚀等危害。
2 满足平安要求条件下，应保证电缆路径最短。
3 应便于敷设、维护。
4 宜避开将要挖掘施工的地方。
5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。
电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
同一通道内电缆数量较多时，假设在同一侧的多层支架上敷设，应符合以下规定：1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下〞的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上〞的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
同一层支架上电缆排列的配置，宜符合以下规定：1 控制和信号电缆可紧靠或多层叠置。
2 除交流系统用单芯电力电缆的同一回路可采取品字形〔三叶形〕配置外，对重要的同一回路多根电力电缆，不宜叠置。
3 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。
交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原那么确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取以下抑制感应电势的措施：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
穿配管线的敷设要求
ห้องสมุดไป่ตู้
● 9．穿在管内的绝缘导线，额定电压不能低于500V。导线的最小截面积铜 芯绝缘线为1.0 mm2。
● 10．导线在管内不准有接头。必须有接头时应加装接线盒。
● 11．不同回路、不同电压及交流与直流的导线不得穿在同一根管内。但在 下列情况除外：
穿配管线的敷设要求

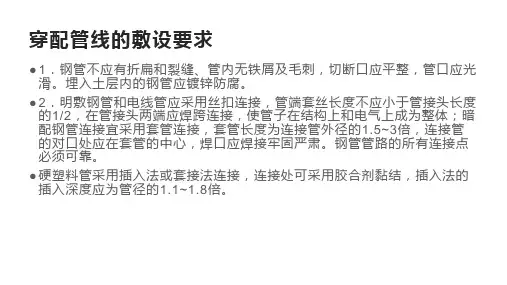

● 1．钢管不应有折扁和裂缝、管内无铁屑及毛刺，切断口应平整，管口应光 滑。埋入土层内的钢管应镀锌防腐。

● 2．明敷钢管和电线管应采用丝扣连接，管端套丝长度不应小于管接头长度 的1/2，在管接头两端应焊跨连接，使管子在结构上和电气上成为整体；暗 配钢管连接宜采用套管连接，套管长度为连接管外径的1.5~3倍，连接管 的对口处应在套管的中心，焊口应焊接牢固严肃。钢管管路的所有连接点 必须可靠。
● （1）电压为50V以下的回路。
● （2）同一设备或同一联动系统设备的电力回路和无抗干扰要求的控制回路。
● （3）同一照明花灯的几个回路。
● （4）同类照明几个回路，但管内绝缘导线不应多于8根。
●12．同一交流回路的导线必须穿在同一根钢管内（穿钢管敷设 时）。
●13．三根及以上绝缘导线穿于同一根管时，其总截面积（包括外 护层）不应超过管内截面积的40%。两根绝缘导线穿于同一根管 时，管内径不应小于两根导线外径之和的1.35倍（立管可取1.25 倍）。
● 8．管线与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面 （有困难时可敷设在其上面）。相互间的净距不应小于下列数值：
●（1）当管线敷设在热水管下面时为0.2 m；上面时为0.3 m。
