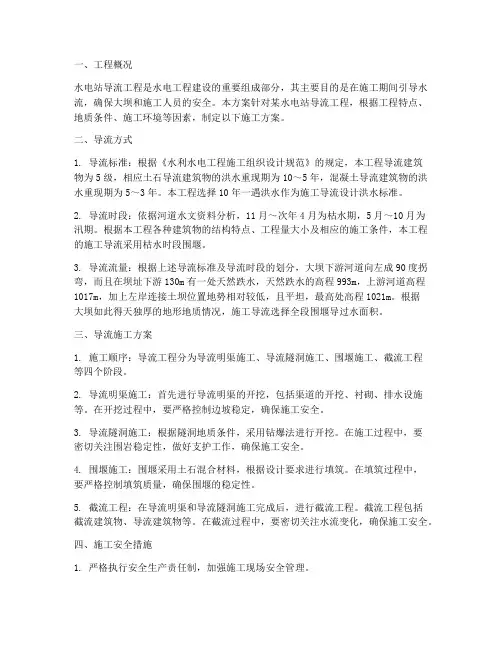

水电站导流工程施工方案

一、工程概况水电站导流工程是水电工程建设的重要组成部分，其主要目的是在施工期间引导水流，确保大坝和施工人员的安全。

本方案针对某水电站导流工程，根据工程特点、地质条件、施工环境等因素，制定以下施工方案。

二、导流方式1. 导流标准：根据《水利水电工程施工组织设计规范》的规定，本工程导流建筑物为5级，相应土石导流建筑物的洪水重现期为10～5年，混凝土导流建筑物的洪水重现期为5～3年。

本工程选择10年一遇洪水作为施工导流设计洪水标准。

2. 导流时段：依据河道水文资料分析，11月～次年4月为枯水期，5月～10月为汛期。

根据本工程各种建筑物的结构特点、工程量大小及相应的施工条件，本工程的施工导流采用枯水时段围堰。

3. 导流流量：根据上述导流标准及导流时段的划分，大坝下游河道向左成90度拐弯，而且在坝址下游130m有一处天然跌水，天然跌水的高程993m，上游河道高程1017m，加上左岸连接土坝位置地势相对较低，且平坦，最高处高程1021m。

根据大坝如此得天独厚的地形地质情况，施工导流选择全段围堰导过水面积。

三、导流施工方案1. 施工顺序：导流工程分为导流明渠施工、导流隧洞施工、围堰施工、截流工程等四个阶段。

2. 导流明渠施工：首先进行导流明渠的开挖，包括渠道的开挖、衬砌、排水设施等。

在开挖过程中，要严格控制边坡稳定，确保施工安全。

3. 导流隧洞施工：根据隧洞地质条件，采用钻爆法进行开挖。

在施工过程中，要密切关注围岩稳定性，做好支护工作，确保施工安全。

4. 围堰施工：围堰采用土石混合材料，根据设计要求进行填筑。

在填筑过程中，要严格控制填筑质量，确保围堰的稳定性。

5. 截流工程：在导流明渠和导流隧洞施工完成后，进行截流工程。

截流工程包括截流建筑物、导流建筑物等。

在截流过程中，要密切关注水流变化，确保施工安全。

四、施工安全措施1. 严格执行安全生产责任制，加强施工现场安全管理。

2. 对施工人员进行安全教育培训，提高安全意识。
