导线和熔断器的选择

选择导线，一般考虑三个因素：
长期工作允许电流，机械强度和电路电
压降在允许范围内。 （1）根据长期工作允许电流选择导线
截面 在选择导线时，可依据用电负荷，参 照导线的规格型号及敷设方式来选择导线截 面，表2-1是一般用电设备负载电流计算表。
表2-1 负载电流计算表
（2）根据机械强度选择导线 导线安装后和运行中，要受到外
a、结构: RT0系列
RT15系列
RT16系列 刀形触头结构：RT0、RT16（17）系列 圆筒帽形结构：RT14系列 螺栓连接结构：RT12、RT15系列
（4）RT系列有填料封闭管式熔断器
a、结构:
熔管
RT0系列
熔管通常由管体、熔体 （工作熔体和指示器熔 体）、指示器、石英沙 支座 和触刀等组成。
1 、RL系列螺旋式熔断器
（3）常用RL系列螺旋式熔断器：
a)RL5系列适用于矿用电气设备控制回路中，主要做 短路保护; b)RL6（RL7）系列适用于交流50HZ的配电电路中，作 过载和短路保护，可以取代RL1老系列； c)RL8系列适用于交流50HZ的电路中，主要作电缆导线 等低压配电系统中线路的过载和短路保护。
RT16系列

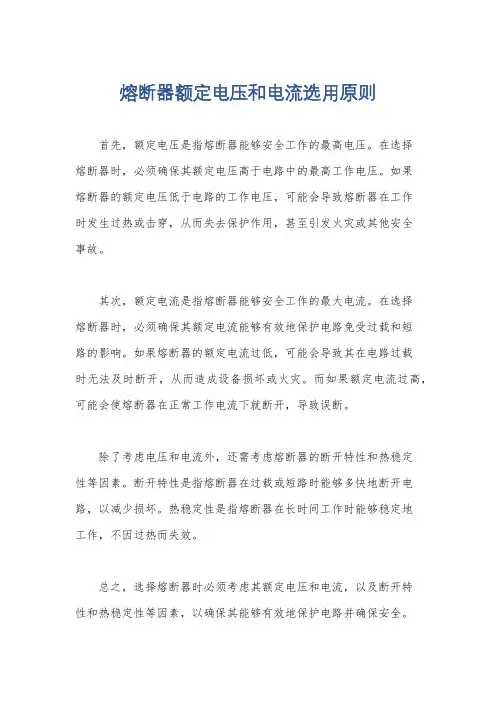

四、低压熔断器的选择
熔断器的选择原则： 1）根据使用条件确定熔断器 的类型。 2）选择熔断器的规格时，应 首先选定熔体的规格，然后再 根据熔体去选择熔断器的规格。 3）熔断器的保护特性应与被 保护对象的过载特性有良好的 配合。
任务三、低压熔断器的选择
1、型号的选择
2、额定电压的选择
（4）RT系列有填料封闭管式熔断器
c、特 点:
RT15内部结构与RT0相 似，分断能力高80～ 100KA；
RT15系列
（4）RT系列有填料封闭管式熔断器
c、特 点:
a)引进德国的高分断能力、低损耗熔断器 b)额定电压660V，额定电流4～630A，额 定分断能力120KA，额定损耗只有RT0的 70% c)绝缘管采用机械强度高、抗热振性好、 吸水率低的氧化铝瓷 d)熔体采用高纯度的铜带制成，变截面有 锡桥，多断口，改善了过载保护特性 e)常用于工业中
二、典型低压熔断器产品
RM 系列
RT 系列
RL 系列
RS 系列
1、 RL系列螺旋式熔断器
（1）、结构：主要 由瓷帽、熔断体 （熔芯）、瓷套、 上、下接线桩及底 座等组成。熔芯内 除装有熔丝外，还 填有灭弧的石英砂。
1、 RL系列螺旋式熔断器
（2）RL系列螺旋式熔断器的特点：
a)一般用于工业控制电路，体积小、带有指示器； b)熔体是细铜丝或铜薄片； c)额定电流小，分断能力不高； d)安装连接时应注意进出接线方式。 用电设备的连接线应接到金属螺旋壳的上 接线端，电源线应接到底座的下接线端，以便 更换熔管时金属螺旋壳上不会带电，保证用电 安全。
按分断电 流范围分
按 使 用 类 别 分
插入式、螺旋式 无填料式、有填料式、 快速、自复
全范围分断能力、 部分范围分断能力
一般用途、 保护电动机
低压熔断器简介
4、低压熔断器的型号：
R □ □ ― □／□
熔体额定电流（A) 熔断器额定电流 （A) 设计序号 C－插入式； L －螺旋式； M－无填料封闭管式；
熔断器的保护特性又称安秒特 性。 IR—最小熔 化电流或临 指流过熔体的电流与熔化时间 界电流 的关系 这一关系与熔体材料和结构有 I O IR 关，其特征曲线是反时限的。 熔断器的保护特性曲线
★★★★★★★
（4）额定分断能力： 指熔断器在规定的工作条件下，能可靠分断的 预期短路电流值，也就是熔断器可以分断的最 大电流值。 熔断器的工作过程为，当电路发生短路时，经 过一段时间，短路电流被切断。若熔断器在短 路电流达到其最大值前动作，则熔断器便会起 到通常所说的 “限流”作用。因此，熔断器 的限流作用越强，其分断能力就越大。
3、RM系列无填料封闭管式熔断器
（1）结构: RM10 系列 a)当熔断器的 额定电流100A以下 的，采用圆筒帽形 RM7系列 结构；
b)当熔断器的 额定电流100A及以 上的，采用刀形触 头结构；
3、RM系列无填料封闭管式熔断器
（1）结构:
a)刀形触头结构：由熔体（变截面锌片）、触刀、 铜螺帽和绝缘管（钢纸管）等组成； b)圆筒帽形结构：由铜螺帽、绝缘管和熔体等组成。
2、RS系列快速式熔断器
（4）NGT系列特点：
a.德国引进产品，结构与RS系列类似； 故：型号中 b.绝缘管采用氧化铝瓷，抗热、抗振性好； 没有分熔断 器和熔体的 c.熔体是银冲制，采用变截面工艺； 额定电流。 d.有填料； e.可以直接与半导体器件直接螺栓连接； f.不带指示器。 g.NGT系列:额定电压为1000V，额定电流25～630A，额定 分断能力100KA; h.低损耗，只有RS系列的70%。
狭窄部分的段数与额定 电压有关，额定电压越 高，要求的段数越多， 一般每个断口的电压可 承受 200～ 250V。
wenku.baidu.com
1、熔断体 a、熔断体的材料 b、熔断体的形状 a）丝状； b）片状。
一、低压熔断器的结构
2、填充材料(有填料式RT系列）
a、常用填料： 石英沙（Sio2)、 三氧化二铝（Al2o3)。
b、对填充材料的要求：熔点高、单位体积吸 收电弧能量大、在灭弧过程中膨胀系数小、 产生气体少、热容量大、热导率高、填料 形状最好是卵圆形、颗粒大小适当。
一、低压熔断器的结构
3、绝缘管 a、常用材料： 钢纸纤维管、 三聚氰胺树脂、 滑石陶瓷、 氧化铝瓷， 强度依次增高。 b、对绝缘管的要求：机械强度高、耐热性好、 耐弧性好、抗振。影响熔断器的绝缘性能、 分断能力、使用安全。
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
熔断器的工作原理：
当该电路发生过载或短路故障时，如果通 过熔断器的电流达到或超过了某一定值，在熔 体产生的热量便会使其温度升高到熔体金属的 熔点，于是熔体自行熔断，并以此切断故障电 流，完成保护任务。
任务二 、典型低压熔断器产品介绍
3、RM系列无填料封闭管式熔断器
（3）特点: a）主要用于容量不大的电网； RM10系列 b）可以方便更换熔体； c）采用封闭式比较安全； d）受到绝缘管机械强度的限制，分断能力不强。 e）体积较大。 f）额定电压为交流500V，直流440V，额定电流 6～1000A，额定分断能力1.2～12KA。
力的影响。导线自重和不同的敷设方
式使导线受到不同的张力，如果导线
不能承受张力作用，会造成断线事故。
在选择导线时必须考虑导线截面。
（3）根据电压损失选择导线截面
① 住宅用户，由变压器低压侧至 电路末端，电压损失应小于6%。
②在正常情况下，电动机端电压
与其额定电压不得相差±5%。
任务一、低压熔断器概念
3、RM系列无填料封闭管式熔断器
a)RM10系列熔体； b)RM7系列熔体；
小孔中填上焊锡， 形成冶金效应改 善短路特性
3、RM系列无填料封闭管式熔断器
（2）工作原理: 当短路电流通过熔片时， 首先在狭窄处熔断，熔管（钢纸 管）内壁在电弧的高温作用下， 分解出大量气体，使管内压力迅 速增大，很快将电弧熄灭。
3、熔体额定电流的选择 4、熔断器额定电流的选择 5、上、下级熔断器的配合
1、型号的选择

照明电路— 1）保护半导体器件——RS系列 RC系列 2）保护电动机——RM、RL系列 3）电网容量不大，短路电流较小——RM系列 4）配电电路短路电流较大——RT系列
a) 具有快速熔断特性，一般用于保护半导 体器件； b)熔体材料采用银片冲制变截面工艺。
2、RS系列快速式熔断器
（3）常用RS系列快速式熔断器：
a) RS0系列主要用于硅整流器件及其成套装 置的短路保护，额定电流30～500A，额定分 断能力30～50KA;
b) RS3系列晶闸管及其成套装置的短路保护， 额定电流10～300A，额定分断能力25～50KA。
RM7系列
（3） RM系列无填料封闭管式熔断器
c、特点:
RM7系列
技术指标
（3） RM系列无填料封闭管式熔断器
d、RM系列快速式熔断器的型号含义：
RM □ ― □ ／ □

熔体额定电流（A) 熔断器额定电流（A） 设计序号 无填料封闭管式熔断器
（4）RT系列有填料封闭管式熔断器
熔断器功能：最常用的短路保护电器。
★★★★★★★★★★
常用的低压熔断器有：插入式、螺旋 式、无填料封闭管式、填料封闭管式 等几种。
低压熔断器简介
1、低压熔断器的特点
2、低压熔断器的用途 3、低压熔断器的分类 4、低压熔断器的型号 5、低压熔断器的符号 6、低压熔断器的技术指标
一、低压熔断 器 的结构
二、典型低压 熔断器产品
一、低压熔断器的结构
（1）熔断体 （2）填充材料 （3）绝缘管
（4）支 座（螺栓连接式熔断器除外）
支撑和导电连接
一、低压熔断器的结构
1、熔断体
a、熔断体的材料 b、熔断体的形状 a）低熔点材料：包括铅、锡、锌、 铅锡合金、低熔点合金等，有利于过载 保护，但分断能力差。 b）高熔点材料 高熔点材料多采用 银、铜、铝等，不利于过载保护，但分 断能力强。 ▲▲▲“冶金效应”
（1） RL系列螺旋式熔断器
RL6系列:额定电压为500V，额定电流2～200A，额定 分断能力50KA; RL7系列:额定电压为660V，额定电流2～100A，额定 分断能力25KA;
（1） RL系列螺旋式熔断器
2、RS系列快速式熔断器
（1）结构：
2、RS系列快速式熔断器
（2）RS系列快速式熔断器的特点：
导线和熔断器的选择
聚氯乙烯绝缘导线
橡皮绝缘导线
一、导线的选择
1、线芯材料的选择 作为线芯的金属材料，必须同时具备的特点： 电阻率较低；
有足够的机械强度；
在一般情况下有较好的耐腐蚀性； 容易进行各种形式的机械加工，价格较便宜。 铜和铝基本符合这些特点，因此常用铜或铝作导线的 线芯。
2、导线截面的选择
低压熔断器简介
1、低压熔断器的特点： 优点：分断能力高、 可靠性高、安装面积小、 维护方便、价格低廉 特 点 缺点：保护方式少、 恢复供电时间长。
低压熔断器简介
2、低压熔断器的用途： 低压配电短路保护 用 途
电缆线路过载保护
低压熔断器简介
3、低压熔断器的分类：
分 类
按 结 构 形 式 分
3、RM系列无填料封闭管式熔断器
RM10系列技术指标
3、RM系列无填料封闭管式熔断器
c、特点:

与RM10系列相似，但由于 采用了不同的绝缘管材料，分 断电流较大。额定分断能力比 RM10高一倍，额定电压为交流 500V，直流440V，额定电流 5 ～ 1000A，额定分断能力 2 ～ 20KA。
（4）RT系列有填料封闭管式熔断器
c、特 点:

RT0系列
a)一般用于工业中，使用安全； b)具有良好的过载保护反时限特性和短路保护特性； c)有指示器，便于识别故障电路； d)额定分断能力高于无填料封闭管式； e)经济性较差； f)额定电压为交流500V，直流440V，额定电流5～ 1000A，额定分断能力25～50KA。


T－填料封闭管式；
S－快速式。 熔断器
提问：RL1-100 的意义
低压熔断器简介
5、低压熔断器的符号：
FU 串联在被保护的电路中。
如果保护每个 灯或空调怎么 连接？如果保 护整个房间呢？
6、低压熔断器的技术指标：
（1）额定电压； （2）额定电流； （3）保护特性：
t
IR 熔化系数K R IN K R取1.2 ~ 1.5
（4）RT系列有填料封闭管式熔断器
a、结构:
锡桥——在过载时先熔 断其熔点只有232度,形 成多个并联电弧.改善过 载性能。
变截面小孔——在短路 时迅速熔断,将电弧熄灭
（4）RT系列有填料封闭管式熔断器
b、工作原理:
当电路发生过载时，锡桥熔断，切断过载负荷，起 过载保护作用；当短路电流通过熔片时，首先锡桥熔断， 产生多段并行的电弧，进而变截面小孔处熔断，在填料 石英沙的冷却作用下，很快将电弧熄灭，起短路保护作 用。过载保护和短路保护都会使指示器熔体熔断，指示 器弹出。
