空冷机组排汽装置简介

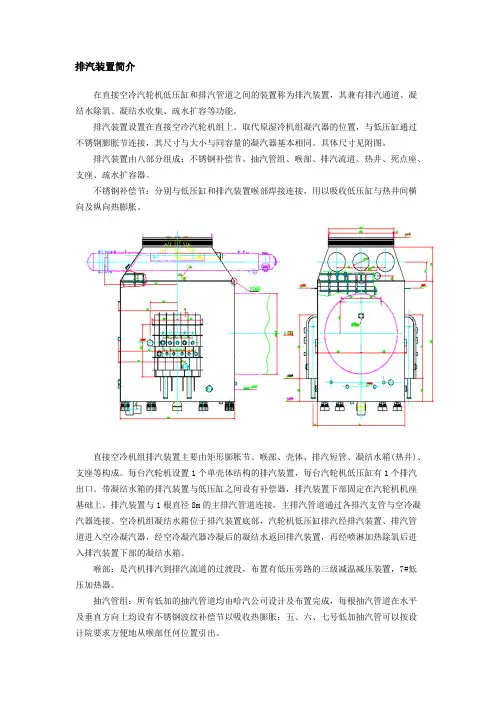

排汽装置简介
排汽装置简介在直接空冷汽轮机低压缸和排汽管道之间的装置称为排汽装置,其兼有排汽通道、凝结水除氧、凝结水收集、疏水扩容等功能。
排汽装置设置在直接空冷汽轮机组上。
取代原湿冷机组凝汽器的位置,与低压缸通过不锈钢膨胀节连接,其尺寸与大小与同容量的凝汽器基本相同。
具体尺寸见附图。
排汽装置由八部分组成:不锈钢补偿节、抽汽管组、喉部、排汽流道、热井、死点座、支座、疏水扩容器。
不锈钢补偿节:分别与低压缸和排汽装置喉部焊接连接,用以吸收低压缸与热井间横向及纵向热膨胀。
直接空冷机组排汽装置主要由矩形膨胀节、喉部、壳体、排汽短管、凝结水箱(热井)、支座等构成。
每台汽轮机设置1个单壳体结构的排汽装置,每台汽轮机低压缸有1个排汽出口。
带凝结水箱的排汽装置与低压缸之间设有补偿器,排汽装置下部固定在汽轮机机座基础上。
排汽装置与1根直径8m的主排汽管道连接,主排汽管道通过各排汽支管与空冷凝汽器连接。
空冷机组凝结水箱位于排汽装置底部,汽轮机低压缸排汽经排汽装置、排汽管道进入空冷凝汽器,经空冷凝汽器冷凝后的凝结水返回排汽装置,再经喷淋加热除氧后进入排汽装置下部的凝结水箱。
喉部:是汽机排汽到排汽流道的过渡段,布置有低压旁路的三级减温减压装置,7#低压加热器。
抽汽管组:所有低加的抽汽管道均由哈汽公司设计及布置完成,每根抽汽管道在水平及垂直方向上均设有不锈钢波纹补偿节以吸收热膨胀;五、六、七号低加抽汽管可以按设计院要求方便地从喉部任何位置引出。
疏水扩容器:布置在排汽装置的侧面,与排汽装置制成一体,可接受汽机本体疏水及低压加热器事故疏水、高压加热器事故疏水、补给水及其他杂项疏水,经扩容减压后将蒸汽及疏水分别疏入排汽管及热井。
排汽装置内的导流叶片沿Y方向一般为贯通式,将整个排汽装置分为上、下2个部分。
导流叶片上开有2个1000mm×1200mm的方形孔。
汽轮机低压缸排汽大部分经排汽装置出口进入空冷凝汽器,极少部分蒸汽通过方形孔流入到排汽装置的下方,用于凝结水除氧,用于凝结水除氧的蒸汽量远小于汽轮机排汽量。
飞机发动机排气系统
反推系统的要求:
(1)反推系统只有当飞机落地后才能使用。要有
安全措施(空地电门、机械锁)。 的放出和收起。
(2)驾驶舱内有反推控制手柄。用来控制反推装置
(3)反推装置在打开过程中未达到相应位置时发 动机功率不能增加。以防止造成反推装置损坏。 (4)反推装置要有自动收上功能。即万一反推装置
1.1 排气喷管:排气喷管组件控制涡轮排气流的外侧边缘。后
部还控制风扇空气排气的内侧边缘。
1.2 排气椎体:排气锥体组件控制涡轮排气流的内侧边缘。发
动机通气系统使用在排气锥体系统
反推装置
反推装置 控制系统
反推装置 指示系统
反推的目的、工作条件和反推原理:
吸 音 垫
对高涵道比发动机,只将风扇气流反向; 气动阻塞式--阻塞门-格栅式反推器。
对涡喷发动机和低涵道比发动机,将热燃气流或 内外涵混合气流反向。 机械阻塞式--铲斗门型(戽头式门)。
3. 排气噪音
对喷气发动机和低涵道比涡扇发动机,因排气流速度较高, 所以噪音的主要来源是尾喷气流。 降低噪音的方法:采用消音降噪装置。多孔型喷管、瓣形喷 管、波纹形内部混合器(低涵道比涡扇发动机)等,增大排 气流(噪音源)与外界空气的接触面积,改变噪音从低频音 为高频音,以达到降低噪音的目的。 对高涵道比发动机,因排气速度较低,因而排气噪声较小; 整个发动机噪音水平也较低;主要噪音源是风扇和涡轮; 降噪方法:沿外涵道内壁,采用吸音垫,吸收声能,将声能 转变成热能。
第五章
排气系统
发动机排气系统
排气系统作用:
将涡轮排出的燃气以一定的速度和要求的方向排 入大气,产生推力。 对涡轮喷气发动机,涡轮后排气流产生全部推力; 对涡扇发动机,风扇排气产生主要推力,涡轮排 气产生部分推力;对涡桨发动机,排气流产生的 推力更少,主要是靠螺旋桨产生拉力。 从涡轮出来的排气流,因有高速旋流,为了降低 摩擦损失,通常将排气锥和外壁之间的通道设计 为扩散的,气流流速降低、压力升高。涡轮后部 支板对气流进入喷管之前整流,避免旋涡损失。

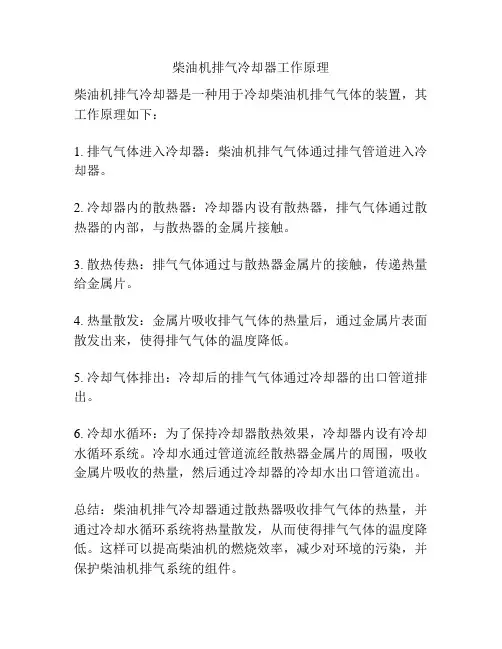

柴油机排气冷却器工作原理
柴油机排气冷却器工作原理
柴油机排气冷却器是一种用于冷却柴油机排气气体的装置,其工作原理如下:
1. 排气气体进入冷却器:柴油机排气气体通过排气管道进入冷却器。
2. 冷却器内的散热器:冷却器内设有散热器,排气气体通过散热器的内部,与散热器的金属片接触。
3. 散热传热:排气气体通过与散热器金属片的接触,传递热量给金属片。
4. 热量散发:金属片吸收排气气体的热量后,通过金属片表面散发出来,使得排气气体的温度降低。
5. 冷却气体排出:冷却后的排气气体通过冷却器的出口管道排出。
6. 冷却水循环:为了保持冷却器散热效果,冷却器内设有冷却水循环系统。
冷却水通过管道流经散热器金属片的周围,吸收金属片吸收的热量,然后通过冷却器的冷却水出口管道流出。
总结:柴油机排气冷却器通过散热器吸收排气气体的热量,并通过冷却水循环系统将热量散发,从而使得排气气体的温度降低。
这样可以提高柴油机的燃烧效率,减少对环境的污染,并保护柴油机排气系统的组件。
空冷机组简介
概述此节简单描述了GEA 公司的机械通风空气冷凝器即通常所称的空气冷凝器或ACC 。
GEA 公司的空气冷凝器由下列部件构成: ∙ 排气管道 (1) 和 配汽管道 (2) ∙ 翅片管换热器 (3) ∙ 支撑结构和平台 (4) ∙ 风扇及其驱动装置 ∙ 抽真空系统 (5) ∙ 排水和凝结水系统 (6) ∙ 控制系统和仪表2314466655冷凝过程GEA 公司的空气冷凝器将采用屋顶结构(或称A 型框架结构)。
来自汽轮机的尾气通过排汽管道和配汽管道输送到翅片管换热器。
配汽管道连接到汽轮机的排汽管道和位于上部的翅片管换热器。
蒸汽被直接送入换热器的翅片管道内。
蒸汽携带的热能由经过换热器翅片表面的冷却空气带走,冷却空气是由置于管束下面的轴流风机驱动的。
换热器采用GEA 公司发明的KD 布置方式,即顺流冷凝-反流冷凝的布置方式。
70%到80%的蒸汽在通过由上部的配汽管道到顺流冷凝的换热器中被冷凝成凝结水,凝结水流到底部的蒸汽/凝结水联箱中。
顺流管束称为冷凝管束或称K 管束。
其余的蒸汽在称为D 管束的反流管束中被冷凝,蒸汽是由蒸汽/凝结水联箱向上流动的,而凝结水由冷凝的位置向下流到蒸汽/凝结水联箱中并被排出。
这种KD 形式的布置方式确保了在任何区域内蒸汽都与凝结水有直接的接触,因此将保持凝结水的水温与蒸汽温度相同,从而避免了凝结水的过冷、溶氧和冻害。
从汽轮机到凝结水箱的整个系统都是在真空状态下。
由于采用全焊接结构,从而保证整个系统的气密性。
由于在与汽轮机连接的法兰处不可避免地会有空气漏进冷凝系统中,为了保持系统的真空,在反流管束的上端未冷凝的蒸汽和空气的混合物将被抽出。
通过在上端部位的过冷冷却,使不可冷凝蒸汽的汽量被减小了。
反流(D )部分的设计应保证在任何运行条件下,不会在顺流(K )部分造成完全冷凝,以避免过冷和溶氧以及冻害的危险。
在不同热容量和环境温度下,通过调节空气流量的变化来控制汽轮机尾气的排汽压力。
浅谈直接空冷系统排汽装置设计
浅谈直接空冷系统排汽装置设计火力发电的辅助设备中的冷凝器分水冷和空冷。
水冷凝汽器需要大量的水作为冷却介质,然而在部分火力发电厂的选址在水资源缺乏的地方,冷凝器只能使用空冷凝汽器。
空冷凝汽器顾名思义就是利用空气做冷却介质对汽轮机乏汽进行冷却。
空冷凝汽器的主要凝汽設备是空冷岛,布置在室外,如何将其输送到空冷岛上,每个汽轮机厂家的设置都不尽相同。
标签:排汽装置;空冷凝汽器;直接空冷1 概述我司生产的工业汽轮机组,一直都是使用水冷凝汽器作为冷却设备,水冷凝汽器优点是水的换热系数高,所需的换热面积小,机组成本低。
然而在某些水资源取法的地方用水成本高昂,业主们就更偏向于使用空冷凝汽器。
最近我司接到的订单中就有空冷的机组,这在我司里是首台的空冷机组。
空冷机组的设计和水冷的完全不一样。
主机设计肯定是不一样的,但辅机要考虑的是如何将汽轮机乏汽排到空冷岛是我们辅机的难题。
2 功能概述我们要设计一样物品,首先要弄清楚该物品要实现什么功能。
我们将连接汽轮机与空冷岛连接的部件命名为排汽装置,我们在设计排汽装置时,要实现以下的功能。
排汽装置的功能:(1)将排汽输送到空冷岛并且把汽流转向。
汽轮机排汽通过排汽装置内部的导流转向板,实现排汽流向的转变。
(2)接收来自空冷岛凝结水,起到热井的作用。
(3)接收汽轮机本体疏水。
装置本体设置疏水膨胀箱,接收汽轮机本体的疏水。
疏水膨胀箱上设有若干支疏水联箱,每支疏水联箱接收压力等级相近的疏水,以防止汽轮机进水。
(4)将部分排汽用于凝结水回热及除氧。
排汽装置的导流板开有通汽孔,部分排汽由通汽孔进入到下部的热井,加热来自空冷岛的凝结水,起到回热作用同时起到除去凝结水中的氧气的效果。
(5)接收化学补水并除氧。
在排汽装置喉部设有化学补水接口,系统的化学补水进入补水接管后通过小孔喷淋雾化与汽轮机排汽充分接触换热使补水中的氧气逸出达到除氧的目的。
(6)接收给水加热器凝结水及汽封冷凝器凝结水。
(7)设接收旁路蒸汽。

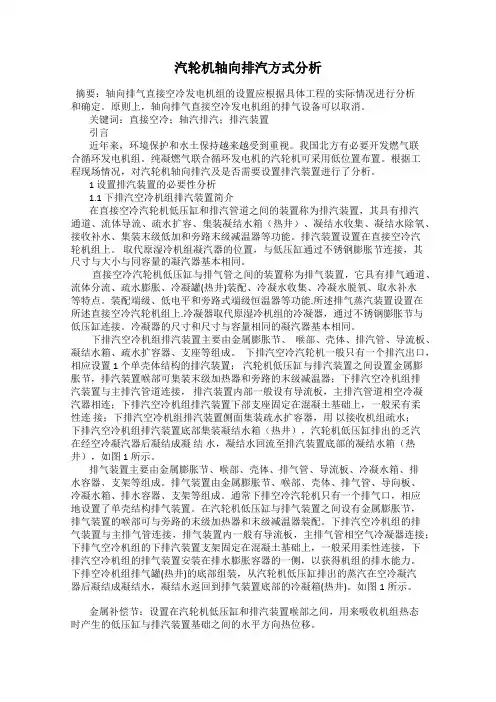

汽轮机轴向排汽方式分析

汽轮机轴向排汽方式分析摘要:轴向排气直接空冷发电机组的设置应根据具体工程的实际情况进行分析和确定。
原则上,轴向排气直接空冷发电机组的排气设备可以取消。
关键词:直接空冷;轴汽排汽;排汽装置引言近年来,环境保护和水土保持越来越受到重视。
我国北方有必要开发燃气联合循环发电机组。
纯凝燃气联合循环发电机的汽轮机可采用低位置布置。
根据工程现场情况,对汽轮机轴向排汽及是否需要设置排汽装置进行了分析。
1 设置排汽装置的必要性分析1.1 下排汽空冷机组排汽装置简介在直接空冷汽轮机低压缸和排汽管道之间的装置称为排汽装置,其具有排汽通道、流体导流、疏水扩容、集装凝结水箱(热井)、凝结水收集、凝结水除氧、接收补水、集装末级低加和旁路末级减温器等功能。
排汽装置设置在直接空冷汽轮机组上。
取代原湿冷机组凝汽器的位置,与低压缸通过不锈钢膨胀节连接,其尺寸与大小与同容量的凝汽器基本相同。
直接空冷汽轮机低压缸与排气管之间的装置称为排气装置,它具有排气通道、流体分流、疏水膨胀、冷凝罐(热井)装配、冷凝水收集、冷凝水脱氧、取水补水等特点。
装配端级、低电平和旁路式端级恒温器等功能.所述排气蒸汽装置设置在所述直接空冷汽轮机组上.冷凝器取代原湿冷机组的冷凝器,通过不锈钢膨胀节与低压缸连接。
冷凝器的尺寸和尺寸与容量相同的凝汽器基本相同。
下排汽空冷机组排汽装置主要由金属膨胀节、喉部、壳体、排汽管、导流板、凝结水箱、疏水扩容器、支座等组成。
下排汽空冷汽轮机一般只有一个排汽出口,相应设置 1 个单壳体结构的排汽装置;汽轮机低压缸与排汽装置之间设置金属膨胀节,排汽装置喉部可集装末级加热器和旁路的末级减温器;下排汽空冷机组排汽装置与主排汽管道连接,排汽装置内部一般设有导流板,主排汽管道相空冷凝汽器相连;下排汽空冷机组排汽装置下部支座固定在混凝土基础上,一般采有柔性连接;下排汽空冷机组排汽装置侧面集装疏水扩容器,用以接收机组疏水;下排汽空冷机组排汽装置底部集装凝结水箱(热井),汽轮机低压缸排出的乏汽在经空冷凝汽器后凝结成凝结水,凝结水回流至排汽装置底部的凝结水箱(热井),如图 1 所示。
